TCVC 3055 A - Stofzuiger EINHELL - Gratis gebruiksaanwijzing en handleiding

Merk	Einhell
Model	TCVC 3055 A
Apparaattype	Water- en stofzuiger
Voedingsspanning	220-240 V ~ 50-60 Hz
Nominaal vermogen	850 W
Max. opgenomen vermogen (automatische aansluiting)	2000 W
Max. totaal opgenomen vermogen	2850 W
Tankinhoud	30 L
Gewicht	6,3 kg
Geluidsdrukniveau	78 dB(A)
Filter voor droogzuigen	Ploofilter
Filter voor vloeistofzuigen	Schuimfilter
Blaasfunctie	Ja
Automatische modus met gereedschapsaansluiting	Ja
Inbegrepen accessoires	Flexibele zuigslang, 2 zuigbuizen, combinatieborstel, vlakke mondstuk, accessoiretas, 4 wieltjes, handgreep
Veiligheid	Vlotterveiligheidsklep, automatische uitschakeling bij max. niveau
Onderhoud	Reinig de filters regelmatig; tank met zeepwater
Opslagtemperatuur	5-30°C, vorstvrij
Slijtageonderdelen	Combinatieborstel, vlakke mondstuk, filters, opvangzak

Veelgestelde vragen - TCVC 3055 A EINHELL

Hoe gebruik ik de automatische modus met een elektrisch gereedschap?

Sluit de kabel van het elektrische gereedschap aan op de automatische stopcontact van de stofzuiger en bevestig de zuigslang aan het gereedschap. Zet de schakelaar op de stand AUTO. De stofzuiger start en stopt automatisch met het gereedschap.

Welk filter gebruiken voor het opzuigen van vloeistoffen?

Gebruik het meegeleverde schuimfilter. Het wordt op de filterkorf gemonteerd. Het plooifilter is niet geschikt voor vloeistoffen.

Hoe leeg ik de watertank na het zuigen?

Haal de stekker uit het stopcontact. Open de schroefdop van de waterafvoer (25) door naar links te draaien om de vloeistof af te voeren. U kunt ook de kop verwijderen om direct te legen.

Wat te doen als het geluid van de stofzuiger verandert tijdens het vloeistofzuigen?

Dit betekent dat de vlotterveiligheidsklep is gesloten omdat de tank vol is. Schakel het apparaat onmiddellijk uit en leeg de tank.

Hoe reinig ik het plooifilter?

Tik voorzichtig op het plooifilter om stof te verwijderen en reinig het vervolgens met een fijne borstel of een handveger. Niet met water wassen.

Hoe reinig ik het schuimfilter?

Was het schuimfilter met een beetje zwarte zeep onder stromend water, spoel het uit en laat het aan de lucht drogen voordat u het terugplaatst.

Kan ik hete as of peuken opzuigen?

Nee, het is ten strengste verboden om brandende materialen, brandbare of explosieve stoffen op te zuigen. Brandgevaar.

Hoe vervang ik de voedingskabel als deze beschadigd is?

De vervanging moet worden uitgevoerd door de klantenservice of een gekwalificeerd persoon om gevaar te voorkomen. Neem contact op met een erkend servicecentrum.

Waar kan ik reserveonderdelen bestellen?

Ga naar www.Einhell-Service.com en geef het type, artikelnummer en identificatienummer van het apparaat op. U vindt de prijzen en beschikbaarheid.

Wat is het maximale totale opgenomen vermogen van de stofzuiger?

Het maximale totale opgenomen vermogen is 2850 W (850 W van de stofzuiger + 2000 W van het automatische stopcontact).

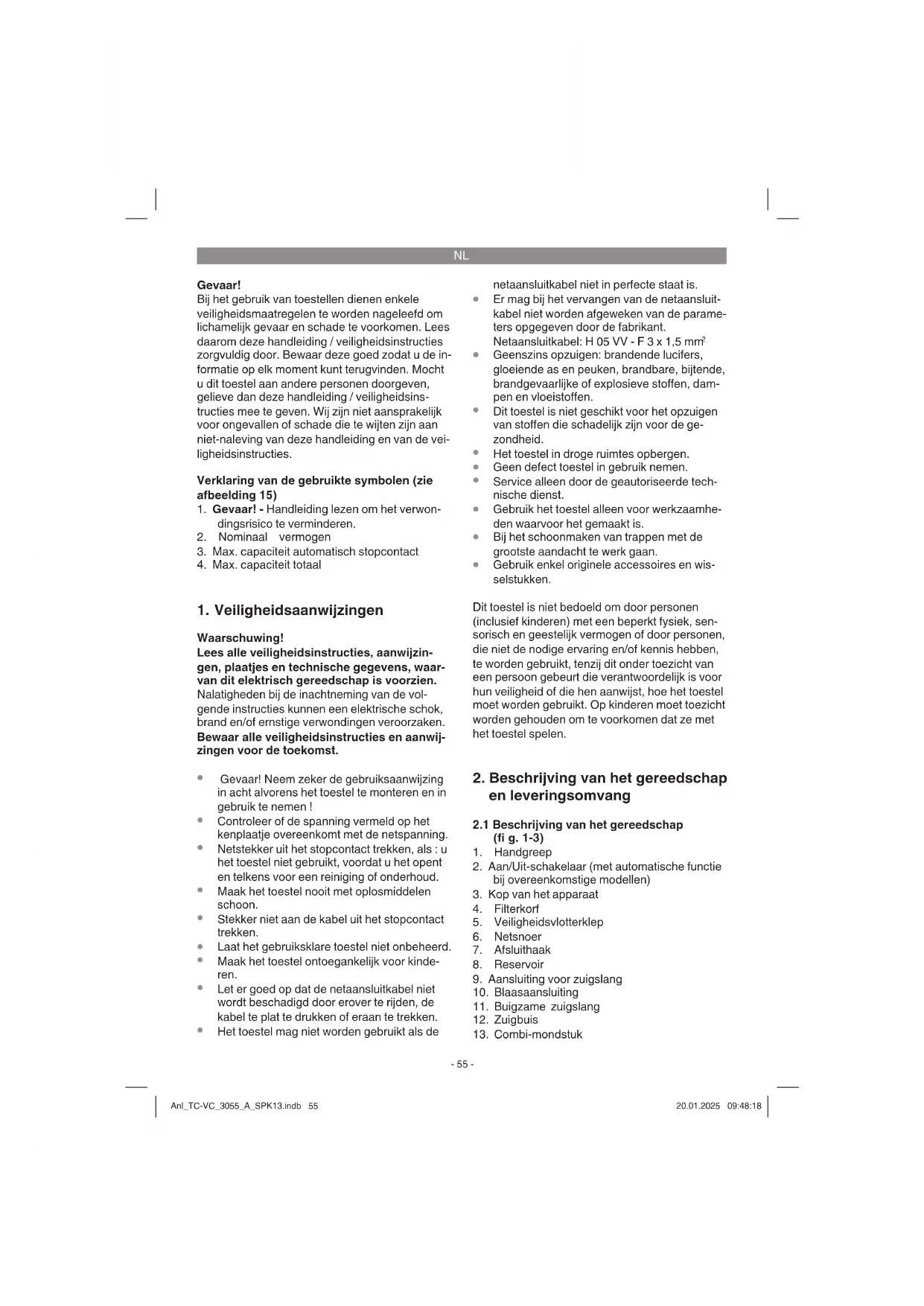

GEBRUIKSAANWIJZING TCVC 3055 A EINHELL

NL Originele handleiding Nat-droogzuiger

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsin- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

Verklaring van de gebruikte symbolen (zie afbeelding 15)

1. Gevaar! - Handleiding lezen om het verwondingsrisico te verminderen.
2. Nominaal vermogen
3. Max. capaciteit automatisch stopcontact
4. Max. capaciteit totaal

1. Veiligheidsaanwijzingen

Waarschuwing!

Lees alle veiligheidsinstructies, aanwijzingen, plaatjes en technische gegevens, waarvan dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de volgende instructies kunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

• Gevaar! Neem zeker de gebruiksaanwijzing in acht alvorens het toestel te monteren en in gebruik te nemen !
• Controleer of de spanning vermeld op het kenplaatje overeenkomt met de netspanning.
• Netstekker uit het stopcontact trekken, als : u het toestel niet gebruikt, voordat u het opent en telkens voor een reiniging of onderhoud.
• Maak het toestel nooit met oplosmiddelen schoon.
• Stekker niet aan de kabel uit het stopcontact trekken.
• Laat het gebruiksklare toestel niet onbeheerd.
• Maak het toestel ontoegankelijk voor kinderen.
• Let er goed op dat de netaansluitkabel niet wordt beschadigd door erover te rijden, de kabel te plat te drukken of eraan te trekken.
• Het toestel mag niet worden gebruikt als de

netaansluitkabel niet in perfecte staat is.
- Er mag bij het vervangen van de netaansluit-kabel niet worden afgeweken van de parameters opgegeven door de fabrikant.
Netaansluitkabel: H 05 VV - F 3 x 1,5 mm²
- Geenszins opzuigen: brandende lucifers, gloeiende as en peuken, brandbare, bijtende, brandgevaarlijke of explosieve stoffen, dampen en vloeistoffen.
- Dit toestel is niet geschikt voor het opzuigen van stoffen die schadelijk zijn voor de gezondheid.
- Het toestel in droge ruimtes opbergen.
- Geen defect toestel in gebruik nemen.
• Service alleen door de geautoriseerde technische dienst.
- Gebruik het toestel alleen voor werkzaamheden waarvoor het gemaakt is.
- Bij het schoonmaken van trappen met de grootste aandacht te werk gaan.
- Gebruik enkel originele accessoires en wisselstukken.

Dit toestel is niet bedoeld om door personen (inclusief kinderen) met een beperkt fysiek, sensorisch en geestelijk vermogen of door personen, die niet de nodige ervaring en/of kennis hebben, te worden gebruikt, tenzij dit onder toezicht van een persoon gebeurt die verantwoordelijk is voor hun veiligheid of die hen aanwijst, hoe het toestel moet worden gebruikt. Op kinderen moet toezicht worden gehouden om te voorkomen dat ze met het toestel spelen.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1-3)

1. Handgreep
2. Aan/Uit-schakelaar (met automatische functie bij overeenkomstige modellen)
3. Kop van het apparaat
4. Filterkorf
5. Veiligheidsvlotterklep
6. Netsnoer
7. Afsluithaak
8. Reservoir
9. Aansluiting voor zuigslang
10. Blaasaansluiting
11. Buigzame zuigslang
12. Zuigbuis
13. Combi-mondstuk

NL

1. Loopwielen
2. Vouwfi Iter
3. Schuimstof fi Iter
4. Bevestigingsschroef
5. Voegmondstuk
6. Vuilopvangzak
7. Slanghouder
8. Automatisch stopcontact voor elektrisch gereedschap
9. Adapter voor elektrisch gereedschap
10. Tas voor toebehoren
11. Houder voor toebehoren
12. Wateraftapplug

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controleer of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

• Zuigbuis (2x)
- Zuigslang
• Combi-mondstuk
- Vouwfilter
• Schuimstof filter
Voegmondstuk
• Tas voor toebehoren
- Loopwielen (4x)
- Handgreep
• Bevestigingsschroef (6x)
• Originelehandleiding

De nat-/droogzuiger is geschikt voor het nat- en droogzuigen met behulp van het bijhorende fi lter. Het apparaat is niet bedoeld om brandbare, explosieve of voor de gezondheid gevaarlijke stoff en op te zuigen.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriele bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Max. capaciteit van het

automatische stopcontact: 2000 W

Max. capaciteit totaal: 2850 W

Inhoud reservoir: 30l

Geluidsdrukniveau L _pA 78 dB(A)

Onzekerheid K_pA ......2 dB

Gewicht: 6,3 kg

5. Vóór inbedrijfstelling

Waarschuwing! Controleer of de gegevens vermeld op het typeplaatje overeenkomen met de gegevens van het lichtnet, alvorens het apparaat aan te sluiten.

Het apparaat mag alleen aan een veiligheidscontactdoos worden aangesloten!

5.1 Montage van het apparaat

Montage van de kop van het apparaat (afbeelding 6)

De kop van het apparaat (3) is vastgemaakt op het reservoir (8) met de sluithaken (7). Om de kop

NL

van het apparaat (3) eraf te nemen sluithaken (7) openen en de kop (3) eraf nemen. Bij de montage van de kop van het apparaat (3) erop letten dat de sluithaken (7) correct vastklikken.

Montage van de loopwielen (afbeelding 5)

Monteer de loopwielen (14) zoals te zien in afbeelding 5.

Montage van de handgreep (afbeelding 4)

Monteer de handgreep (1) met een schroeven-draaier.

5.2 Montage van de fi Iters Aanwijzing!

Gebruik de nat-droogzuiger nooit zonder fi Iters! Let er altijd op dat de fi Iters goed zijn bevestigd!

Montage van het schuimstof fi Iter (afbeelding 7)

Trek voor nat zuigen het bijgeleverde schuimstof filter (16) over de filterkorf (afb. 2/4) Het bij levering al gemonteerde vouwfi Iter (15) is niet geschikt voor nat zuigen!

Montage van het vouwfi Iter (afbeelding 8)

Voor het droogzuigen schuift u het vouwfi liter (15) op de filterkorf (afb. 2/4). Het vouwfilter (15) is enkel geschikt voor het droogzuigen!

Montage van de vuilopvangzak (afbeelding 9)

Voor het opzuigen van fi jn, droog vuil wordt aanbevolen om ook de vuilopvangzak (19) te monteren. Daardoor blijft het vouwfi lter (15) langer vrij en het zuigvermogen langer behouden. Bovendien wordt de verwijdering van het stof vergemakkelijkt. Trek de vuilopvangzak over de aanzuigopening. De vuilopvangzak is alleen geschikt voor het droogzuigen.

5.3 Montage van de zuigslang (afbeelding 10-13)

Verbind al naargelang de toepassing de zuigslang (11) met de juiste aansluiting van de nat-/droogzuiger.

Zuigen

Sluit de zuigslang (11) aan op de zuigslangaansluiting (9).

Blazen

Sluit de zuigslang (11) aan op de blaasaansluiting (10).

Om de zuigslang (11) te verlengen kunnen elementen van de meerledige zuigbuis (13) op de zuigslang (11) worden gestoken.

5.4 Zuigmondstukken

Combi-mondstuk (fi g. 13)

Het combi-mondstuk (13) is geschikt voor het afzuigen van vaste stoffen en vloeistoffen op middelgrote tot grote oppervlakken.

Voegmondstuk (fi g. 12)

Het mondstuk voor voegen (18) is geschikt voor het afzuigen van vast stof en vloeistoff en in hoeken, randen en op andere moeilijk toeganke- lijke plaatsen.

6. Bediening

6.1 Aan/Uit-schakelaar (afbeelding 2/2)

Schakelaarstand 0: Uit

Schakelaarstand I: normaal bedrijf

Schakelaarstand AUTO: automatisch bedrijf

6.2 Droogzuigen

Gebruik het vouwfi lter (15) voor droogzuigen. Er kan ook een vuilopvangzak worden aangebracht. (Zie punt 5.2).

Let er altijd op dat de fi Iters goed zijn bevestigd!

6.3 Natzuigen

Gebruik voor het natzuigen het schuimstof fi lter (16) (zie punt 5.2).

Let er altijd op dat het fi Iter goed is bevestigd!

Wateraftapplug (afbeelding 1)

Om het reservoir (8) bij het natzuigen gemakkelijker te kunnen leegmaken is dit voorzien van een wateraftapplug (25). Open de wateraftapplug (25) door hem linksom te draaien en laat de vloeistof eruit lopen.

Bij het natzuigen gaat de veiligheidsvlotterklep (5) dicht zodra het maximale vulniveau in het reservoir is bereikt. Daarbij verandert het aanzuiggeluid van het apparaat, het wordt luider. Schakel dan het apparaat uit en maak het reservoir leeg.

Gevaar!

De nat-/droogzuiger is niet geschikt voor het opzuigen van brandbare vloeistoff en! Gebruik voor het natzuigen alleen het meegeleverde schuimstof fi Iter!

NL

6.4 Automatisch bedrijf

Sluit de netkabel van uw elektrisch gereedschap aan op het automatische stopcontact (21) en verbind de zuigslang (11) met de stofafzuigaansluiting van uw elektrisch gereedschap. Let er wel op dat de gereedschappen goed vastzitten en luchtdicht verbonden zijn.

Zet de schakelaar (2) van de nat-/droogzuiger in stand AUTO, automatisch bedrijf. Zodra u het elektrisch gereedschap inschakelt, begint de nat-/droogzuiger te werken. Als u uw elektrisch gereedschap uitschakelt wordt de nat-/droogzuiger na een vooringestelde vertraging automatisch uitgeschakeld.

6.5 Blazen

Verbind de zuigslang (11) met de blaasaansluiting (10) van de nat-/droogzuiger.

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluiteiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

8.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil.
• Het is aan te bevelen het toestel onmiddellijk na elk gebruik schoon te maken.

8.2 Schoonmaken van de kop (3) van het apparaat

Maak het toestel regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofdelen van het apparaat kunnen aantasten.

8.3 Schoonmaken van de container (8)

De container kan naargelang de vervuiling worden schoongemaakt met een vochtige doek en wat zachte zeep of onder stromend water.

8.4 Reiniging van het fi Iter

Reiniging van het vouwfi Iter (15)

Maak het vouwfi Iter (15) regelmatig schoon door het voorzichtig af te kloppen en met een fi jne borstel of een handveger te reinigen.

Schoonmaken van de schuimstoffi Iter (16)

Maak de schuimstoffi Iter (16) met wat zachte zeep onder stromend water schoon en laat hem aan de lucht drogen.

8.5 Onderhoud

Controleer regelmatig en telkens voor gebruik van het toestel of de filters van de nat-/ droogzuiger goed vast zitten.

8.6 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

• Type van het toestel

• Artikelnummer van het toestel
• Ident-nummer van het toestel
• Wisselstuknummer van het benodigd stuk

Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

NL

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5°C en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Afvalverwijdering

Elektrische gereedschappen, accu's, accessoires en bijbehorende verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi elektrische gereedschappen, accu's en batterijen niet bij het huisvuil, maar breng ze naar een inzamelpunt.

Alleen voor landen binnen de EU:

Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur, en de implementatie hiervan in nationaal recht, moeten niet bruikbare elektrische gereedschappen op een voor het milieu verantwoorde wijze worden ingezameld en gerecycled. Volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld
Slijstukken* Combi-zuigmond, voegmondstuk, meubelzuig-mond, adapter voor elektrisch materieel, etc.
Verbruiksmateriaal/verbruiksstukken*	Vouwfilter, schuimstofffilter, vuilopvangzak, extra fi liter etc.
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  • Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
  Beschrijf deze foutieve werkwijze.
