TCVC 3055 A - Tolmuimeja EINHELL - Tasuta kasutusjuhend

Bränd	Einhell
Mudel	TCVC 3055 A
Seadme tüüp	Vee- ja tolmuimeja
Toitepinge	220-240 V ~ 50-60 Hz
Nimivõimsus	850 W
Maksimaalne võimsustarve (automaatpistikupesa)	2000 W
Maksimaalne koguvõimsustarve	2850 W
Paagi maht	30 L
Kaal	6,3 kg
Helirõhutase	78 dB(A)
Kuivimemise filter	Voldikfilter
Vedelike imemise filter	Vahufilter
Puhumisfunktsioon	Jah
Automaatrežiim tööriistapistikuga	Jah
Kaasasolevad tarvikud	Painduv imivoolik, 2 imitoru, kombineeritud hari, lapik otsik, tarvikukott, 4 ratast, käepide
Ohutus	Ujuvklapiga ohutusklapp, automaatne seiskumine maksimaalsel tasemel
Hooldus	Puhasta filtreid regulaarselt; paak seebiveega
Hoiutemperatuur	5-30°C, külmumiskaitse
Kulumisosad	Kombineeritud hari, lapik otsik, filtrid, kogumiskott

Korduma kippuvad küsimused - TCVC 3055 A EINHELL

Kuidas kasutada automaatrežiimi elektrilise tööriistaga?

Ühendage elektrilise tööriista kaabel imuri automaatsesse pistikupessa ja ühendage imivoolik tööriistaga. Seadke lüliti asendisse AUTO. Imur käivitub ja peatub automaatselt koos tööriistaga.

Millist filtrit kasutada vedelike imemiseks?

Kasutage kaasasolevat vahufiltrit. See paigaldatakse filtriruumi. Voldikfilter ei sobi vedelike jaoks.

Kuidas tühjendada veepaaki pärast imemist?

Ühendage seade vooluvõrgust. Avage veetühjenduse keermestatud kork (25), keerates seda vasakule, et vedelik välja lasta. Võite ka pea eemaldada, et otse tühjendada.

Mida teha, kui imuri müra muutub vedeliku imemise ajal?

See tähendab, et ujuvklapiga ohutusklapp on sulgunud, sest paak on täis. Lülitage seade kohe välja ja tühjendage paak.

Kuidas puhastada voldikfiltrit?

Koputage voldikfiltrit õrnalt, et eemaldada tolm, seejärel puhastage seda peene harjaga või harjavarsiga. Ärge peske seda vees.

Kuidas puhastada vahufiltrit?

Peske vahufiltrit vähese musta seebiga jooksva vee all, loputage ja laske sellel enne tagasipaigaldamist õhu käes kuivada.

Kas ma võin imeda kuuma tuhka või konisid?

Ei, põlevate materjalide, süttivate või plahvatusohtlike ainete imemine on rangelt keelatud. Tuleoht.

Kuidas vahetada toitejuhet, kui see on kahjustatud?

Vahetamine peab toimuma müügijärgse teeninduse või kvalifitseeritud isiku poolt, et vältida ohte. Võtke ühendust volitatud keskusega.

Kust saan tellida varuosi?

Minge veebisaidile www.Einhell-Service.com ja sisestage seadme tüüp, tootenumber ja identifitseerimisnumber. Leiate hinnad ja saadavuse.

Mis on imuri maksimaalne koguvõimsustarve?

Maksimaalne koguvõimsustarve on 2850 W (850 W imur + 2000 W automaatpistikupesa).

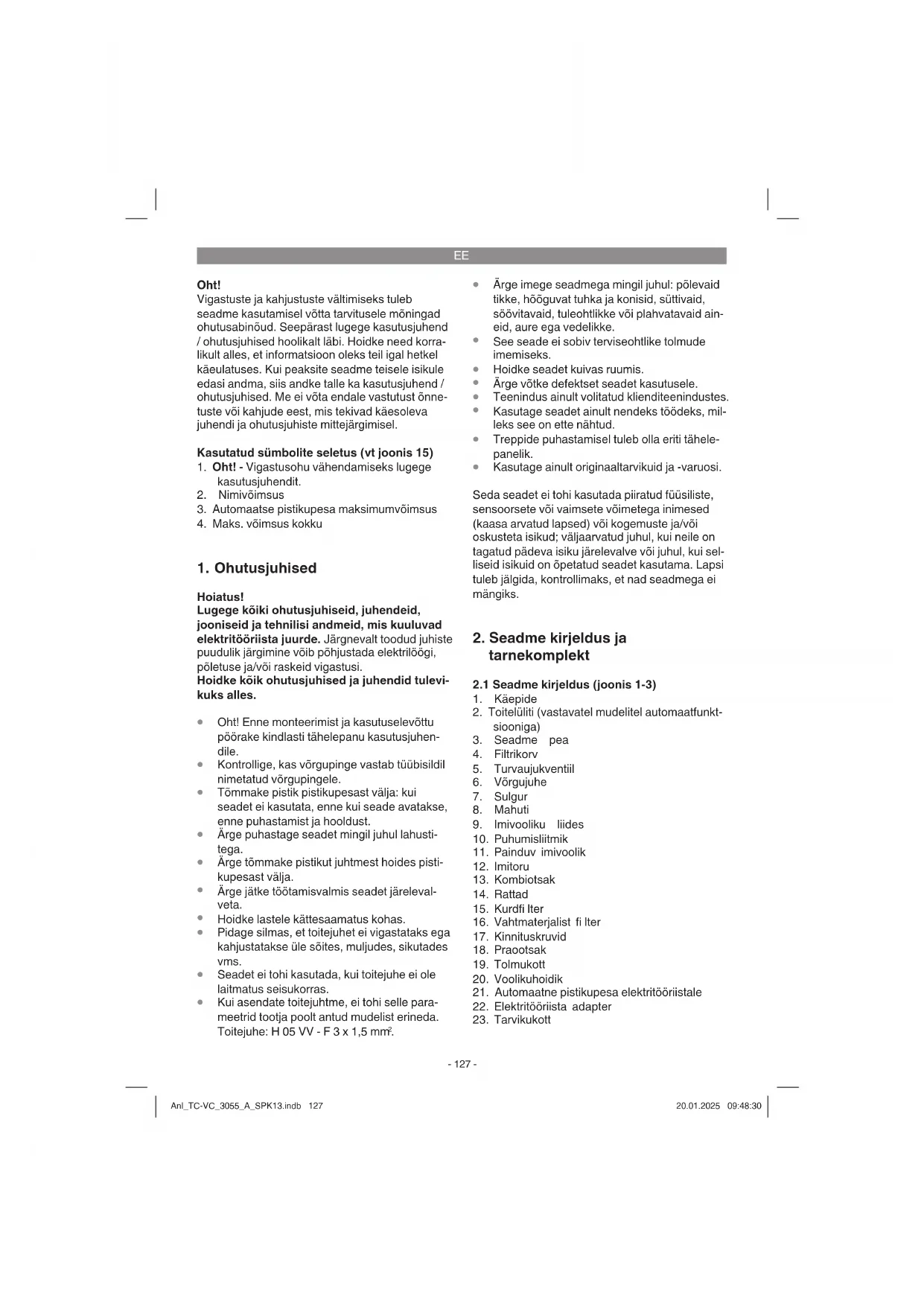

KASUTUSJUHEND TCVC 3055 A EINHELL

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

Kasutatud sümbolite seletus (vt joonis 15)

1. Oht! - Vigastusohu vähendamiseks lugege kasutusjuhendit.
2. Nimivõimsus
3. Automaatse pistikupesa maksimumvõimsus
4. Maks. võimsus kokku

1. Ohutusjuhised

Hoiatus!

Lugege kõiki ohutusjuhiseid, juhendeid, jooniseid ja tehnilisi andmeid, mis kuuluvad elektritööriista juurde. Järgnevalt toodud juhiste puudulik järgimine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi.

Hoidke köik ohutusjuhised ja juhendid tulevikuks alles.

• Oht! Enne monteerimist ja kasutuselevõttu pöörake kindlasti tähelepanu kasutusjuhendile.
• Kontrollige, kas vörgupinge vastab tüübisildil nimetatud vörgupingele.
• Tömmake pistik pistikupesast välja: kui seadet ei kasutata, enne kui seade avatakse, enne puhastamist ja hooldust.
• Ärge puhastage seadet mingil juhul lahustitega.
• Ärge tömmake pistikut juhtmest hoides pistikupesast välja.
• Ärge jätke töötamisvalmis seadet järelevalveta.
  • Hoidke lastele kättesaamatus kohas.
• Pidage silmas, et toitejuhet ei vigastataks ega kahjustatakse üle söites, muljudes, sikutades vms.
• Seadet ei tohi kasutada, kui toitejuhe ei ole laitmatus seisukorras.

• Kui asendate toitejuhtme, ei tohi selle para-meetrid tootja poolt antud mudelist erineda. Toitejuhe: H 05 VV - F 3 x 1,5 mm².

• Ärge imege seadmega mingil juhul: põlevaid tikke, hõõguvat tuhka ja konisid, süttivaid, söövitavaid, tuleohtlikke või plahvatavaid aineid, aure ega vedelikke.
  • See seade ei sobiv terviseohtlike tolmude imemiseks.
  • Hoidke seadet kuivas ruumis.

• Ärge võtke defektset seadet kasutusele.
  • Teenindus ainult volitatud klienditeenindustes.
• Kasutage seadet ainult nendeks töödeks, milleks see on ette nähtud.
• Treppide puhastamisel tuleb olla eriti tähelepanelik.
• Kasutage ainult originaaltarvikuid ja -varuosi.

Seda seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed (kaasa arvatud lapsed) või kogemuste ja/või oskusteta isikud; väljaarvatud juhul, kui neile on tagatud pädeva isiku järelevalve või juhul, kui selliseid isikuid on õpetatud seadet kasutama. Lapsi tuleb jälgida, kontrollimaks, et nad seadmega ei mängiks.

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonis 1-3)

1. Käepide

2. Toitelüliti (vastavatel mudelitel automaatfunkt-siooniga)

3. Seadme pea

4. Filtrikorv

5. Turvaujukventiil

6. Vōrgujuhe

7. Sulgur

8. Mahuti

9. Imivooliku liides

10. Puhumisliitmik

11. Painduv imivoolik

12. lmitoru

13. Kombiotsak

14. Rattad

15. Kurdfi Iter

16. Vahtmaterjalist fi lter

17. Kinnituskruvid

18. Praootsak

19. Tolmukott

20. Voolikuhoidik

21. Automaatne pistikupesa elektritööriistale

22. Elektritööriista adapter

23. Tarvikukott

EE

1. Tarvikuhoidik
2. Vee väljalaskekruvi

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, põörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
• Kontrollige, kas tarnekomplekt on terviklik.
• Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
• Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna míngit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

4. Tehnilised andmed

Vörgupinge: 220-240 V \~ 50-60 Hz

Nimivõimsus: 850 W

Automaatse pistikupesa maksimumvõimsus: 2000 W

Maksimaalne võimsus kokku: 2850 W

Anuma maht: 30

Helirōhu tase L _nA 78 dB(A)

Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

• Imitoru (2x)
• Imivoolik
• Kombiotsak
• Kurdfilter
  • Vahtmaterjalist filter
  • Vuugiotsak
  Tarvikukott
  • Rullikud (4x)
• Käepide
  • Kinnituskruvid (6x)
  • Originaalkasutusjuhend

5. Enne kasutuselevõttu

Hoiatus! Enne ühendamist veenduge, et tüübisildil toodud andmed vastavad vörguandmetele.

Seadme tohib ühendada ainult maandusega pistikupessa!

5.1 Seadme kokkupanemine

Seadme pea paigaldamine (joonis 6)

Seadme pea (3) on anuma (8) külge riividega (7) kinnitatud. Seadme pea (3) äravõtmiseks avage riivid (7) ja võtke seadme pea (3) ära. Seadme pea (3) paigaldamisel pidage silmas, et riivid (7) õigesti kinni klõpsaks.

Rullikute paigaldamine (joonis 5)

Paigaldage rullikud (14) vastavalt joonisele 5.

Käepideme paigaldamine (joonis 4)

Monteerige käepide (1) kruvikeeraja abil.

5.2 Filtri paigaldamine

Märkus!

Ärge kasutage vee- ja tolmuimejat kunagi ilma fi Itrita!

Jälgige, et fi iter oleks alati korralikult kinnitatud!

3. Sihipärane kasutamine

Vee- ja tolmuimeja sobib vee ja tolmu imemiseks vastavat fi ltrit kasutades. Seade ei ole ettenähtud süttivate, plahvatavate või terviseohtlike ainete imemiseks.

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

EE

Vahtmaterjalist fi ltri paigaldamine (joonis 7) Märgpuhastuseks tömmake kaasas olev vahtmaterjalist filter (16) üle filtrikorvi (joonis 2/4). Tarnel juba paigaldatud kurdfi Iter (15) ei sobi märgpuhastuseks!

Kurdfi Itri paigaldamine (joonis 8)

Kuivimemiseks lükake kurdfilter (15) filtrikorvile (joonis 2/4). Kurdfi Iter (15) sobib ainult kuivime-miseks!

Tolmukoti paigaldamine (joonis 9)

Peene, kuiva mustuse imemiseks on soovitatav paigaldada lisaks tolmukott (19). Seeläbi jääb kurdfi liter (15) kauem puhtaks ja imemisvõimsus säilib pikemat aega. Lisaks on tolmu äraviskamine lihtsam. Tömmake tolmukott imiavale. Tolmukott sobib ainult kuivimemiseks.

5.3 Imivooliku paigaldamine (joonised 10–13)

Ühendage vastavalt kasutusvajadusele imivoolik (11) vastava vee- ja tolmuimeja liitmikuga.

Imemine

Ühendage imivoolik (11) imivooliku liitmikku (9)

Puhumine

Ühendage imivoolik (11) puhumisliitmikku (10)

Imivooliku (11) pikendamiseks võib mitmeosalise imitoru (11) elemendid pista imivoolikule (12).

5.4 Imiotsakud

Kombiotsak (joonis 13)

Kombiotsak (13) sobib tahkete osakeste ja vede-like imemiseks keskmistelt kuni suurtelt pindadelt.

Praootsak (joonis 12)

Praootsak (12) sobib tahkete osakeste ja vedelike imemiseks nurkadest, servadest ja teistest raskesti ligipääsetavatest kohtadest.

6. Käitamine

6.1 Toitelüliti (joonis 2/2)

Lüliti asend 0: Välja lülitatud

Lüliti asend I: normaalrežiim

Lüliti asend AUTO: automaatrežiim

6.2 Kuivimemine

Kasutage kuivimemiseks kurdfi ltrit (15). Samuti vöib paigaldada tolmukoti. (vt punkt 5.2). Jälgige, et fi liter oleks alati korralikult kinnitatud!

6.3 Märgimemine

Kasutage märgimemiseks vahtmaterjalist fi ltrit (16) (vt punkt 5.2). Jälgige, et fi liter oleks alati korralikult kinnitatud!

Vee väljalaskekruvi (joonis 1)

Mahuti (8) lihtsamaks tühjendamiseks märgimemisel on see varustatud vee väljalaskekruviga (25). Avage vee väljalaskekruvi (25) vasakule poole pööramise teel ja laske vedelik välja.

Märgimemisel sulgub turvaujukventiil (5) anumal maksimaalse täitetaseme saavutamisel. Sealjuures muutub imemisel tekkiv müra valjemaks. Sellisel juhul lülitage seade välja ja tühjendage mahuti.

Oht!

Vee- ja tolmuimeja ei sobi süttivate vedelike imemiseks! Kasutage märgimemisel ainult kaasasolevat vahtmaterjalist fi ltrit!

6.4 Automaatrežiim

Pistke elektritööriista toitejuhe automaatsesse pistikupessa (21) ja ühendage imivoolik (11) elektritööriista tolmuärastusliitmikuga. Pöörake tähelepanu korralikule kinnitusele ja seadmete öhukindlale ühendusele.

Seadke vee- ja tolmuimeja lüliiti (2) asendisse „AUTO“, automaatrežiim. Elektritööriista sisse-lülitamisel lülitub vee- ja tolmuimeja sisse. Elektritööriista väljalülitamisel lülitub vee- ja tolmuimeja eelnevalt seadistatud viitajaga välja.

6.5 Puhumine

Ühendage imivoolik (11) vee- ja tolmuimeja puhumisliitmikuga (10).

7. Toitejuhtme vahetamine

Oht!

Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka-tsiooniga isikul vahetada.

EE

8. Puhastus, hooldus ja varuosade tellimine

Oht!

Enne puhastustööd eemaldage seade vooluvõrgust.

8.1 Puhastamine

• Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad.
• Soovitame puhastada seadet kohe pärast igat kasutuskorda.

8.2 Seadme pea (3) puhastamine

Puhastage seadet regulaarselt niiske rätiku ja vähese kogusega vedelseebiga. Ärge kasutage puhastusvahendeid või lahusteid, sest need võivad kahjustada seadme plastdetaile.

8.3 Anuma (8) puhastamine

Anumat võib vastavalt määrdumusele puhastada kas niiske lapi ja vähese vedelseebiga või voolava vee all.

Kurdfi ltri puhastamine (joonis 3/24)

Puhastage kurdfi ltrit (24) korrapäraselt nii, et klopite seda ettevaatlikult ja puhastate peene harja või käsiharjaga.

Vahtmaterjalist fi ltri (15) puhastamine

Puhastage vahtmaterjalist fi ltrit (15) vähese vedelseebiga voolava vee all ja laske õhu käes kuivada.

8.5 Hooldus

Kontrollige vee- ja tolmuimeja fi ltrite korralikku kinnitust korrapäraselt ja enne igat kasutamist.

8.6 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

Seadmetüüp
- Seadmeartiklinumber
• Seadmeidentifitseerimisnumber
• Vajamineva varuosa varuosanumber
Kehtivad hinnad ja info leiate aadressilt www.Einhell-Service.com.

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

10. Hoiustamine

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30°C. Hoidke elektritööriista originaalpakendis.

EE

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse vötta. Ärge käidelge elektrilisi tööriistu ja akusid/ patareisid koos olmejäätmetega!

Üksnes EL liikmesriikidele:

Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohaldamisele riigi öigusaktides tuleb kasutusressursi ammendanud elektritööriistad ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse.

Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke ain-eid, kahjustada keskkonda ja inimeste tervist.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult Einhell Germany AG loal.

Tehniliste muudatuste õigus reserveeritud

EE

Hooldusteave

Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad* Kombiotsik, vuugiotsik, polstriotsik, elektritööriis-ta adapter jne
Kulumaterjal / Kuluosad*	Kurdfilter, vahtmaterjalist filter, tolmukott, lisafilter jne
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.Einhell-Service.com. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda tõrget.

CE

D Konformitätserklärung: Wir erklären Konformität gemäß EU-Richtlinie und Normen für Artikel
GB Declaration of conformity: We declare conformity in accordance with the EU directive and standards for article
F Déclaration de conformité : Nous déclarons la conformité conformément aux directives et normes UE pour l'article
I Dichiarazione di conformità: dichiariamo la conformità secondo la direttiva UE e le norme per l'articolo
DK Overensstemmelseserklæring: Vi attesterer overensstemmelse iht. EU-direktiv samt standarder for artikel
S Försäkran om överensstämmelse: Vi förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
CZ Prohlášení o shodě: Prohlašujeme shodu podle směrnice EU a norem pro výrobek
SK Vyhlásenie o zhode: Vyhlasujeme zhodu podľa smernice EU a noriem pre výrobok
NL Conformiteitsverklaring: wij verklaren conformiteit conform EU- richtlijn en normen voor artikel
E Declaración de conformidad: declaramos la conformidad a tenor de la directiva y normas de la UE para el artículo
FIN Standardinmukaisuustodistus: Me vakuutamme, että EU-direktiivin ja standardien vaatimukset täyttyvät tuotteelle
SLO IZJAVA O SKLADNOSTI potrjuje sledečo skladnost s smemico EU in standardi za izdelek
H Konformitási nyilatkozat: Az EU-irányvonal és normák szerinti konformitást jelentjük ki a cikkekhez
RO Declaratie de conformitate: Declaram conformitate conform directivei si normelor UE pentru articolul
GR Δήλωση συμμόρφωσης: Δηλώνουμε συμμόρφωση σύμφωνα με Οδηνία Εξ και ποότυπα για τα ποοϊόντα
P Declaração de conformidade: Declaramos a conformidade de acordo com a diretiva CE e normas para o artigo

EU

HR IZJAVA O SUKLADNOSTI potvrđuje sljedeću usklađenost prema smiernicama EU i normama za artikl
BIH IZJAVA O SUKLADNOSTI potvrđuje sljedeć u usklađenost prema. smiernicama EU i normamaza artikl
RS DEKLARACIJA O USUGLAŠENOST potvrđuje sledeću usklađenost prema smemicama EZ i normama za artika
TR Uygunluk Deklarasyonu: AB direktifi ve ürün standartlan uyanınca uygunluğunu bevan ederiz
RUS Заявление о соответствии товара: Настоящим удостоверяется, что следующие продукты соответствуют директивам и нормам EC
EE Vastavusdeklaratsioon: Tõendame toote vastavust EL direktiivile ja standarditele
LV Atbilstības deklarācija: Mēs apliecinām atbilstību ES direktīvai un standartiem tālāk minētajām precēm
LT Atitikties deklaracija: deklaruojame, kad gaminys atitinka ES direktyva ir standartus
PL Deklaracja Zgodności - deklarujemy zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy EU
BG Декларация за съответствие: Ние декларираме съответствие на Директивите и нормите (EC) за изделия
UKR Декларація відповідності: ми заявляемо про відповідність згідно з Дирентивою ЄС та стандартами стосовно артикула
МК Изјава за сообразност: Изјавуваме сообразност со регулативата и со нормите на ЕУ за артикли
N Samsvarserklæring: Vi erklærer samsvar i henhold til EU-direktiv og standarder for artikel
IS Samræmisyfirlýsing: Við útskurðum samræmi við EU-reglugerð og stöðlum fyrir vörutegund

Nass-Trockensauger\* TC-VC 3055 A (Einhell)

2014/29/EU
X 2005/32/EC_2009/125/EC
□(EU)2015/1188
X 2014/35/EU
2006/28/EC
X 2014/30/EU
2014/32/EU
□2014/53/EU
2014/68/EU
□(EU)2016/426
Notified Body:
□(EU)2016/425
2011/65/EU_(EU)2015/863

□2006/42/EC
Annex IV
Notified Body:
Reg. No.:
□2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured L_WA = dB(A) ; guaranteed L_WA = dB(A)
P = kW; L/∅ = cm
Notified Body:
□2012/46/EU_(EU)2016/1628
Emission No.

Standard references: EN IEC 60335-1; EN IEC 60335-2-2; EN 62233; EN IEC 55014-1; EN IEC 55014-2; EN IEC 61000-3-2; EN 61000-3-3
