TCVC 3055 A - Dammsugare EINHELL - Gratis bruksanvisning och manual

Märke	Einhell
Modell	TCVC 3055 A
Apparattyp	Vatten- och dammsugare
Matningsspänning	220-240 V ~ 50-60 Hz
Märkeffekt	850 W
Max. upptagen effekt (automatuttag)	2000 W
Max. total upptagen effekt	2850 W
Tankvolym	30 L
Vikt	6,3 kg
Ljudtrycksnivå	78 dB(A)
Filter för torrsugning	Veckfilter
Filter för våtsugning	Skumfilter
Blåsfunktion	Ja
Automatiskt läge med verktygsuttag	Ja
Inkluderade tillbehör	Flexibelt sugslang, 2 sugslangar, kombinationsborste, plant munstycke, tillbehörsväska, 4 hjul, handtag
Säkerhet	Flottörsäkerhetsventil, automatisk avstängning vid maxnivå
Underhåll	Rengör filtren regelbundet; tank med såpvatten
Förvaringstemperatur	5-30°C, frostfritt
Slitdelar	Kombinationsborste, plant munstycke, filter, uppsamlingspåse

Vanliga frågor - TCVC 3055 A EINHELL

Hur använder jag det automatiska läget med ett elverktyg?

Anslut elverktygets kabel till dammsugarens automatiska eluttag och anslut sugslangen till verktyget. Ställ omkopplaren i läge AUTO. Dammsugaren startar och stannar automatiskt med verktyget.

Vilket filter ska jag använda för att suga upp vätskor?

Använd det medföljande skumfiltret. Det monteras på filterburk. Veckfiltret är inte lämpligt för vätskor.

Hur tömmer jag vattentanken efter sugning?

Koppla bort apparaten. Öppna vattentömningsskruven (25) genom att vrida den åt vänster för att tömma vätskan. Du kan också ta bort huvudet för att tömma direkt.

Vad gör jag om dammsugarens ljud ändras under våtsugning?

Det innebär att flottörsäkerhetsventilen har stängts eftersom tanken är full. Stäng omedelbart av apparaten och töm tanken.

Hur rengör jag veckfiltret?

Knacka försiktigt på veckfiltret för att avlägsna damm, rengör det sedan med en fin borste eller en dammvippa. Tvätta det inte i vatten.

Hur rengör jag skumfiltret?

Tvätta skumfiltret med lite svart såpa under rinnande vatten, skölj och låt det lufttorka innan du sätter tillbaka det.

Kan jag dammsuga varm aska eller fimpar?

Nej, det är strängt förbjudet att dammsuga brinnande material, brännbart eller explosivt material. Brandrisk.

Hur byter jag ut strömkabeln om den är skadad?

Byte måste utföras av kundservice eller en kvalificerad person för att undvika fara. Kontakta ett auktoriserat servicecenter.

Var kan jag beställa reservdelar?

Gå till www.Einhell-Service.com och ange typ, artikelnummer och apparatens ID-nummer. Du hittar priser och tillgänglighet.

Vad är dammsugarens maximala totala upptagna effekt?

Den maximala totala upptagna effekten är 2850 W (850 W från dammsugaren + 2000 W från automatuttaget).

BRUKSANVISNING TCVC 3055 A EINHELL

S Original-bruksanvisning Våt- och torrsugare

Vandaftapningsskrue (billede 1)

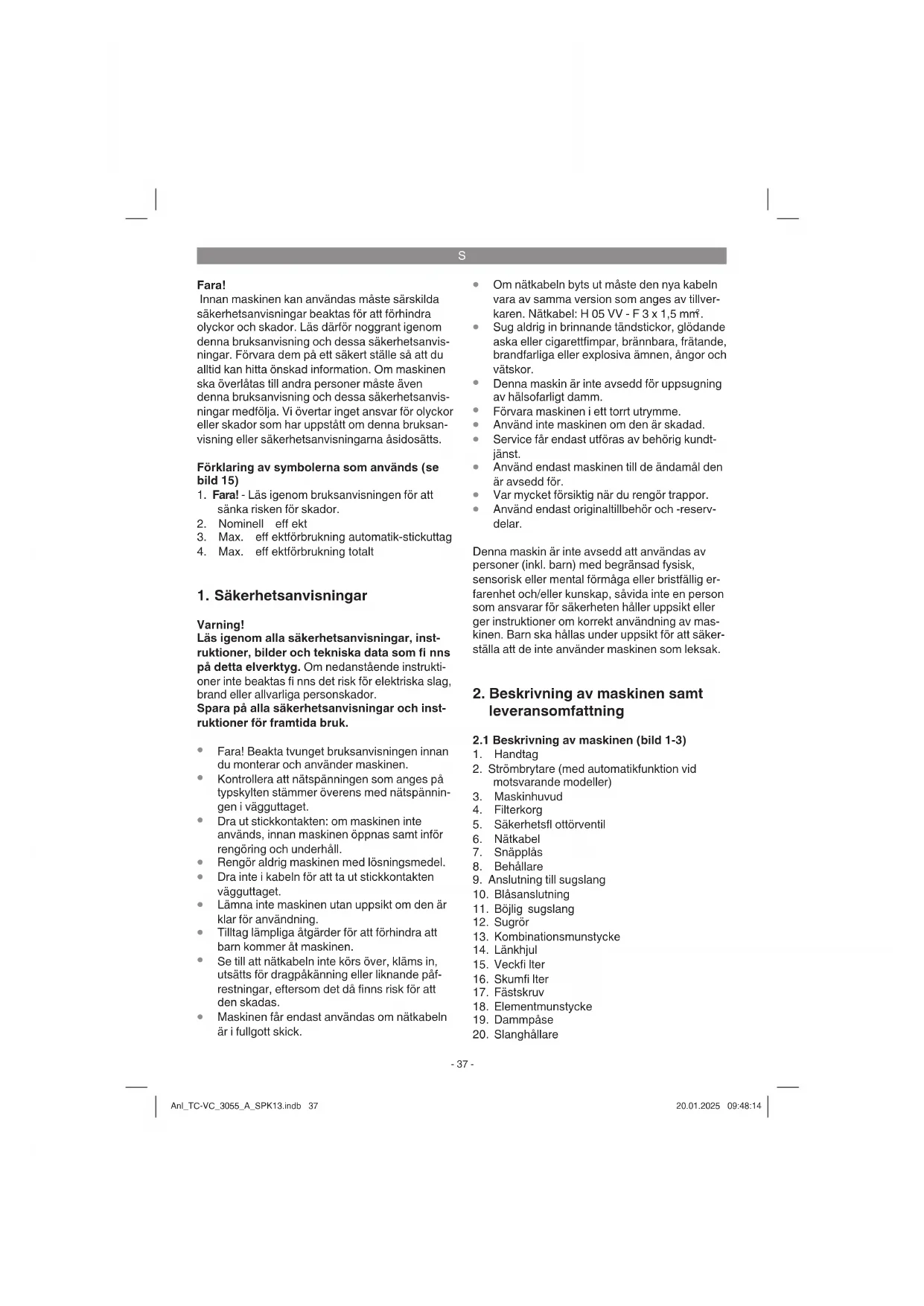

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Förklaring av symbolerna som används (se bild 15)

1. Fara! - Läs igenom bruksanvisningen för att sänka risken för skador.
2. Nominell eff ekt
3. Max. eff ektförbrukning automatik-stickuttag
4. Max. eff ektförbrukning totalt

Läs igenom alla säkerhetsanvisningar, instruktioner, bilder och tekniska data som fi nns på detta elverktyg. Om nedanstående instruktioner inte beaktas fi nns det risk för elektriska slag, brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och instruktioner för framtida bruk.

• Fara! Beakta tvunget bruksanvisningen innan du monterar och använder maskinen.
• Kontrollera att nätspänningen som anges på typskylten stämmer överens med nätspänningen i vägguttaget.
• Dra ut stickkontakten: om maskinen inte används, innan maskinen öppnas samt inför rengöring och underhåll.
  • Rengör aldrig maskinen med lösningsmedel.
• Dra inte i kabeln för att ta ut stickkontakten vägguttaget.
• Lämna inte maskinen utan uppsikt om den är klar för användning.
• Tilltag lämpliga åtgärder för att förhindra att barn kommer åt maskinen.
• Se till att nätkabeln inte körs över, kläms in, utsätts för dragpåkänning eller liknande pårestningar, eftersom det då finns risk för att den skadas.

• Maskinen får endast användas om nätkabeln är i fullgott skick.

• Om nätkabeln byts ut måste den nya kabeln vara av samma version som anges av tillverkaren. Nätkabel: H 05 VV - F 3 x 1,5 mm ^2 .

• Sug aldrig in brinnande tändstickor, glödande aska eller cigarettefimpar, brännbara, frätande, brandfarliga eller explosiva ämnen, ångor och vätskor.
• Denna maskin är inte avsedd för uppsugning av hälsofarligt damm.
  • Förvara maskinen i ett torrt utrymme.
  • Använd inte maskinen om den är skadad.
• Service får endast utföras av behörig kundtjänst.
• Använd endast maskinen till de ändamål den är avsedd för.
  • Var mycket försiktig när du rengör trappor.
• Använd endast originaltillbehör och -reservdelar.

Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig erfarenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av maskinen. Barn ska hållas under uppsikt för att säkerställa att de inte använder maskinen som leksak.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1-3)

1. Handtag
2. Strömbrytare (med automatikfunktion vid motsvarande modeller)
3. Maskinhuvud
4. Filterkorg
5. Säkerhetsfl ottörventil
6. Nätkabel
7. Snäpplås
8. Behållare
9. Anslutning till sugslang
10. Blåsanslutning
11. Böjlig sugslang
12. Sugrör
13. Kombinationsmunstycke
14. Länkhjul
15. Veckfi Iter
16. Skumfi Iter
17. Fästskruv
18. Elementmunstycke
19. Dammpåse
20. Slanghållare

S

1. Automatik-stickuttag för elverktyg
2. Elverktygsadapter
3. Tillbehörspåse
4. Tillbehörshållare
5. Avtappningsplugg för vatten

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Sugrör (2 st)
  • Sugslang
  • Kombinationsmunstycke
• Veckfilter
• Skumfilter
  • Elementmunstycke
• Tillbehörspåse
  • Länkhjul (4 st)
• Handtag
  • Fästskruv (6 st)
  • Original-bruksanvisning

3. Ändamålsenlig användning

Våt- och torrsugaren är avsedd för våt och torrsugning med ett passande fi liter. Maskinen är inte avsedd för uppsugning av brännbara, explosiva eller hälsofarliga ämnen.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver

detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Nätspänning .....220-240 V \~ 50-60 Hz Nominell eff ekt ..... 850 W

Max. eff ektförbrukning automatik-stickuttag....2000W

Max. effektförbrukning totalt: 2850 W

Behållarens volym....30 l

Ljudtrycksnivå L _pA 78 dB(A)

Osäkerhet K_dA 2 dB

Vikt....6,3kg

5. Före användning

Varning! Innan du ansluter maskinen ska du övertyga dig om att informationen på märkskylten stämmer överens med nätets data.

Maskinen får endast anslutas till ett jordat stickut- tag!

5.1 Montera maskinen

Montera käpan (bild 6)

Kåpan (3) har fästs vid behållaren (8) med snäpplås (7). För att kåpan (3) ska kunna tas av måste du först öppna snäpplåsen (7). Därefter kan kåpan tas av. När kåpan (3) monteras måste man se till att snäpplåsen (7) hakar in rätt.

Montera länkhjulen (bild 5)

Montera länkhjulen (14) enligt beskrivningen i bild 5.

Montera handtaget (bild 4)

Använd aldrig våt- och torrsugaren utan fi Iter. Kontrollera alltid att fi Itren sitter fast!

Montera skumfi Itret (bild 7)

Om du vill våtsuga måste du dra det bifogade skumfiltret (16) över filterkorgen (bild 2/4). Veckfi ltret (15) som är monterat vid leverans är inte lämpligt för våtsugning.

Montera veckfi ltret (bild 8)

Om du vill torrsuga måste du skjuta veckfi ltret (15) på filterkorgen (bild 2/4). Veckfiltret (15) är endast avsett för torrsugning.

Montera dammpåsen (bild 9)

För att fi n och torr smuts ska kunna sugas upp rekommenderar vi att du dessutom monterar dammpåsen (19). Därigenom hålls veckfi ltret (15) rent längre tid och sugprestandan bibehålls längre. Dessutom blir det lättare att hantera dammet som ska kastas. Dra dammpåsen över insugningsöppningen. Dammpåsen är endast avsedd för torrsugning.

5.3 Montera sugslangen (bild 10-13)

Beroende på aktuell användning ska sugslangen (11) kopplas till en passande anslutning på våt- och torrsugaren.

Sugfunktion

Anslut sugslangen (11) till suganslutningen (9).

Blåsfunktion

Anslut sugslangen (11) till blåsanslutningen (10).

Om du vill förlänga sugslangen (11) kan du ansluta element som hör till det fl erdelade sugröret (12) till sugslangen (11).

5.4 Sugmunstycken

Kombinationsmunstycke (bild 13)

Kombinationsmunstycket (13) är avsett för upp- sugning av fasta ämnen och vätskor på medelsto- ra till stora ytor.

Elementmunstycke (bild 12)

Elementmunstycket (18) används till att suga upp fasta partiklar och vätska från hörn, kanter och andra svåråtkomliga ställen.

6. Använda

6.1 Strömbrytare (bild 2/2)

Brytarläge 0: FRÅN

Brytarläge I: Normaldrift

Brytarläge AUTO: Automatikdrift

6.2 Torrsugning

Använd veckfi ltret (15) vid torrsugning. Dessutom kan en dammpåse monteras (se punkt 5.2). Kontrollera alltid att fi ltren sitter fast!

6.3 Våtsugning

Använd skumfi ltret (16) vid vätsugning (se punkt 5.2).

Kontrollera alltid att fi ltret sitter fast!

Avtappningsplugg för vatten (bild 1).

För att förenkla tömningen av behållaren (8) vid vätsugning är den utrustad med en avtappningsplugg för vatten (25). Öppna avtappningspluggen (25) genom att vrida den åt vänster och tappa sedan av vätskan.

Vid vätsugning stängs säkerhetsfl ottörventilen (5) efter att maximal nivå uppnätts i behållaren. Därefter stiger sugljudet från maskinen. Slå ifrån maskinen och töm behållaren.

Fara!

Våt- och torrsugaren är inte lämpad för uppsugning av brännbara vätskor. Använd endast det bifogade skumfi ltret vid vätsugning.

6.4 Automatikdrift

Anslut nätkabeln från ditt elverktyg till automatikstickuttaget (21) och koppla sugslangen (11) till elverktygets uttag för dammsugning. Kontrollera att verktygen sitter fast och att kopplingarna är lufttäta.

Ställ brytaren (2) på våt- och torrsugaren på läge „AUTO“, dvs. automatikdrift. När du slår på elverktyget kommer nu även våt- och torrsugaren att slås på samtidigt. Om du slår ifrån verktyget kommer våt- och torrsugaren att slås ifrån efter en förinställd fördröjningstid.

6.5 Blåsfunktion

Anslut sugslangen (11) till blåsanslutningen (10) på våt- och torrsugaren.

S

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.

8. Rengöring, Underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

8.1 Rengöring

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

8.2 Rengöra sugarens kåpa (3)

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar.

8.3 Rengöra behållaren (8)

Beroende på nedsmutsningsgrad kan behållaren rengöras med en fuktig duk och en aning såpa, eller under rinnande vatten.

8.4 Rengöra fi ltren

Rengöra veckfi Itret (15)

Rengör veckfi ltret (15) regelbundet. Slå ur det försiktigt och rengör det sedan med en fi n borste eller en handborste.

Rengöra skumfi ltret (16)

Rengör skumfi ltret (16) med en aning såpa under rinnande vatten och låt det sedan lufttorka.

8.5 Underhåll

Kontrollera regelbundet och inför varje användning att fi Itren i våt- och torrsugaren sitter fast ordentligt.

8.6 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

• Maskintyp
  • Maskinensartikel-nr.
  • Maskinensident-nr.
• Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.Einhell-Service.com

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

S

Avfallshantering

Elverktyg, laddningsbara batterier, tillbehör och förpackningar ska sorteras för miljövänlig återvinning Släng inte elverktyg och batterier/uppladdningsbara batterier i hushållsavfallet!

Endast för EU-länder:

Enligt direktiv 2012/19/EU om avfall från elektrisk och elektronisk utrustning och dess införlivande i nationell lagstiftning måste elverktyg som inte längre är användbara och, enligt direktivet 2006/66/EG, defekta eller urladdade batterier samlas in separat och kasseras på ett miljöriktigt sätt. Om den kasseras på fel sätt kan avfall från elektrisk och elektronisk utrustning ha skadliga effekter på miljön och människors hälsa, på grund av potentiell förekomst av farliga ämnen.

Kopiering eller någon typ av mångfaldigande av dokumentation som medföljer, i sin helhet eller delvis, är endast tillåtet efter skriftligt godkännande från Einhell Germany AG.

Rätten till tekniska ändringar förbehålles

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Kombinationsmunstycke, elementmunstycke,möbelmunstycke, elverktygsadapter osv.
Förbrukningsmaterial/förbrukningsdelar*	Veckfilter, skumfilter, dammpåse, extrafilter osv.
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
  Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
  Beskriv den felaktiga funktionen.
