Termék típusa	Szinkron generátor
Márka	Herkules
Modell	HSE 2500E5
Súly	37 kg
Folyamatos teljesítmény (S1)	2100 W
Maximális teljesítmény (S2 5 perc)	2300 W
Kimeneti feszültség	2 x 230 V~
Névleges áram	9,1 A
Frekvencia	50 Hz
Motortípus	4 ütemű léghűtéses
Lökettérfogat	208 cm³
Motor maximális teljesítménye	4,1 kW / 5,6 LE
Üzemanyag	Normál ólmozatlan benzin (E10)
Üzemanyagtartály kapacitása	15 L
Motorolaj	kb. 0,6 L (ajánlott SAE 10W-30)
Fogyasztás 2/3 terhelésnél	kb. 1,1 L/h
Hangnyomásszint	73,1 dB(A)
Hangteljesítményszint	96 dB(A)
Védettségi fokozat	IP 23M
Fő funkciók	Fordított indítás, túlterhelés elleni védelem, automatikus leállítás olajhiány esetén, voltmérő, 2 db 230 V-os aljzat
Karbantartás és tisztítás	Rendszeresen tisztítsa a légszűrőt és a gyújtógyertyát, cserélje az olajat 50 óránként
Biztonság	Automatikus leállítás olajhiány esetén, túlterhelés elleni védelem, földelés lehetséges
Alkatrészek és javíthatóság	Kopó alkatrészek (gyújtógyertya, légszűrő, benzinszűrő) elérhetők; javítás szakember által
Garancia	60 hónap (5 év) gyártási hibákra

Gyakran ismételt kérdések - HSE 2500E5 Herkules

Hogyan indítsam el a Herkules HSE 2500E5 generátort?

Nyissa ki a benzincsapot, kapcsolja be a kapcsolót ON állásba, zárja el a szivatót, majd húzza meg a visszahúzható indítót. Indítás után nyissa ki a szivatót.

Milyen motorolajat használjak?

Használjon minőségi 4 ütemű motorolajat (SAE 10W-30). A kapacitás kb. 0,6 liter. Minden használat előtt ellenőrizze a szintet.

Milyen üzemanyag ajánlott?

Használjon normál ólmozatlan benzint (E10). Ne használjon szuper benzint vagy olaj-benzin keveréket.

Mit tegyek, ha a generátor nem indul?

Ellenőrizze az olajszintet (automata leállás alacsony szint esetén), tisztítsa vagy cserélje a gyújtógyertyát, győződjön meg arról, hogy van üzemanyag és a benzincsap nyitva van.

Hogyan kell karbantartani a légszűrőt?

Rendszeresen tisztítsa a légszűrőt kopogtatással. Ha nagyon szennyezett, mossa le szappanos vízzel, öblítse le és szárítsa meg. Szükség esetén cserélje ki.

Mekkora a maximális teljesítmény, amit használhatok?

A folyamatos teljesítmény 2100 W (S1). Legfeljebb 2300 W-ot használhat 5 percig (S2), majd hagyja 5 percig hűlni.

Csatlakoztathatom a generátort a hálózati áramkörhöz?

Nem, soha ne csatlakoztassa a generátort a hálózati áramkörhöz. Ez károsíthatja a generátort és készülékeit. Használja közvetlenül a 230 V-os aljzatokat.

Hogyan kell lecserélni a motorolajat?

Melegítse fel a motort, helyezze a generátort lejtős helyzetbe a leeresztő oldalán, nyissa ki a leeresztő dugót, és hagyja a használt olajat egy edénybe folyni. Zárja vissza, és töltse fel új olajjal.

A generátor magától leáll, miért?

Valószínűleg az olajhiány biztonsági rendszer. Ellenőrizze az olajszintet, és ha szükséges, töltse fel. Ha a probléma továbbra is fennáll, forduljon az ügyfélszolgálathoz.

Milyen készülékeket tudok táplálni?

A generátor alkalmas 230 V-os elektromos szerszámok és világítás táplálására. Kerülje az érzékeny elektronikus eszközöket, mint a tévék vagy számítógépek szűrő nélkül.

HASZNÁLATI ÚTMUTATÓ HSE 2500E5 Herkules

HU Eredeti használati utasítás Áramfejlesztő

SI Originalna navodila za uporabo Električni generator

HR Originalne upute za uporabu Generator

BG Оригинално упътване за употреба Генератор на ток

1. C E

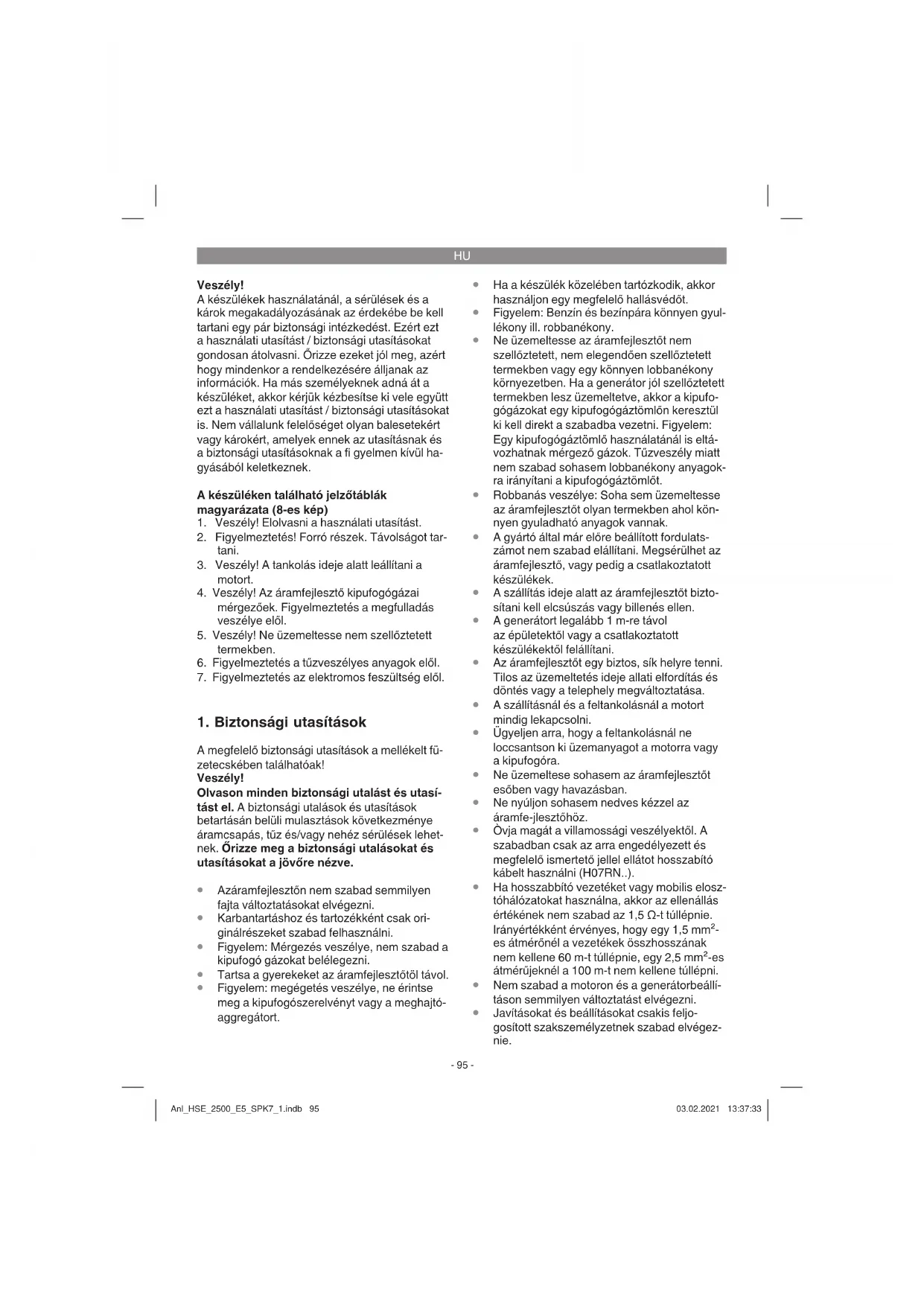

A készülékek használatánál, a sérülések és a károk megakadályozása érdekében be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkorra rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük, készbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelősséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a figyelmen kívül hagyásából keletkeznek.

A készüléken található jelzőtáblák magyarázata (8-es kép)

1. Veszély! Elolvasni a használati utasítást.
2. Figyelmeztetés! Forró részek. Távolságot tartani.
3. Veszély! A tankolás ideje alatt leállítani a motort.
4. Veszély! Az áramfejlesztő kipufogógázai mérgezőek. Figyelmeztetés a megfulladás veszélye elől.
5. Veszély! Ne üzemeltesse nem szellőztetett helyiségben.
6. Figyelmeztetés a tűzveszélyes anyagok elől.
7. Figyelmeztetés az elektromos feszültség elől.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatók! Veszély!

Olvassa el mind a biztonsági utalást és utasítást. A biztonsági utalások és utasítások betartásában elkövetett mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehetnek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

Az áramfejlesztőn nem szabad semmilyen fajta változtatásokat elvégezni. - Karbantartáshoz és tartozékként csak eredeti részeket szabad felhasználni. - Figyelem: Mérgezés veszélye, nem szabad a kipufogógázokat belélegezni. Tartsa a gyerekeket az áramfejlesztőtől távol. - Figyelem: megégetés veszélye, ne érintse meg a kipufogó szerelvényt vagy a meghajtó-aggregátort.

Ha a készülék közelében tartózkodik, akkor használjon egy megfelelő hallásvédőt. - Figyelem: Benzin és benzíngőz könnyen gyullékony, ill. robbanékony. Ne üzemeltesse az áramfejlesztőt nem szellőztetett, nem elegendően szellőztetett helyiségben vagy egy könnyen lobbanékony környezetben. Ha a generátor jól szellőztetett helyiségben lesz üzemeltetve, akkor a kipufogógázokat egy kipufogótömlőn keresztül ki kell direkt a szabadba vezetni. Figyelem: Egy kipufogótömlő használatánál is eltávozhatnak mérgező gázok. Tűzveszély miatt nem szabad soha lobbanékony anyagokra irányítani a kipufogótömlőt. Robbanás veszélye: Soha se üzemeltesse az áramfejlesztőt olyan helyiségben, ahol könnyen gyulladó anyagok vannak. A gyártó által már előre beállított fordulatszámot nem szabad elállítani. Megsérülhet az áramfejlesztő, vagy pedig a csatlakoztatott készülékek. A szállítás ideje alatt az áramfejlesztőt biztosítani kell elcsúszás vagy billenés ellen. A generátort legalább 1 m-re távol az épületektől vagy a csatlakoztatott készüléktől felállítani. Az áramfejlesztőt egy biztos, sík helyre tenni. Tilos az üzemeltetés ideje alatti elfordítás és döntés vagy a telephely megváltoztatása. A szállításnál és a feltankolásnál a motort mindig lekapcsolni. - Ügyeljen arra, hogy a feltankolásnál ne loccsantson ki üzemanyagot a motorra vagy a kipufogóra. Ne üzemeltesse sohasem az áramfejlesztőt esőben vagy havazásban. Ne nyúljon sohasem nedves kézzel az áramfejlesztőhöz. - Óvja magát a villamossági veszélyektől. A szabadban csak az arra engedélyezett és megfelelő ismertető jellel ellátott hosszabbító kábelt használni (H07RN..). Ha hosszabbító vezetéket vagy mobilis elosztóhálózatokat használna, akkor az ellenállás értékének nem szabad az 1,5 Ω-t túllépnie. Irányértékként érvényes, hogy egy 1,5 mm²-es átmérőnél a vezetékek összhosszanak nem kellene 60 m-t túllépnie, egy 2,5 mm²-es átmérőjűeknél a 100 m-t nem kellene túllépni. Nem szabad a motoron és a generátor beállításán semmilyen változtatást elvégezni. Javításokat és beállításokat csakis feljogosított szakszemélyzetnek szabad elvégeznie.

• Ne tankolja fel illetve ürítse ki a tartályt, nyílt fényforrások, tűz vagy szikrahullás mellett. Ne dohányozzon!
• Ne érintse meg a mozgásban lévő mechanikus részeket vagy a forró részeket. Ne távolítsa el a védőburkolatokat. Nem szabad kitenni a készülékeket nedvességnek vagy pornak. Az engedélyezett környezeti hőmérséklet -10-től +40-ig, max. tengerszint feletti magasság 1000 m, rel. légnedvesség: 90% (nem kondenzálódó). A generátor egy belső égésű motor által van meghajtva, amely a kipufogócső terén (a dugaszoló aljzatokkal szemben lévő oldalon) és a kipufogó kiáramlásánál hőt hoz létre. Kerülje ezeknek a felületeknek a közelségét a bőr megégésének veszélye miatt. Az üzemanyag lobbanékony és könnyen gyúlékony. Ne töltse fel az üzem ideje alatt. A dugattyús belső égésű motor egyes részei forróak és megégéseket okozhatnak. Figyelembe kell venni az áramfejlesztő aggregátumon lévő figyelmeztető utasításokat. Ha szellőztetett helyiségben van felszerelve, akkor be kell tartani a tűz és a robbanás elleni védelemmel kapcsolatos kiegészítő követelményeket. Használat előtt ellenőrizni kell az áramfejlesztő aggregátumot és annak elektromos felszerelését (beleértve a vezetékeket és a dugaszcsatlakozókat is), annak érdekében, hogy biztosítsa, hogy nem defektes. Nem szabad az áramfejlesztő aggregátumot más áramforrásokra, mint például az energiaellátási vállalatok áramellátására rákapcsolni. Különleges esetekben, ahol a fennálló elektromos rendszereken egy tartalék csatlakozás van előirányozva, ott ezt csak kvalifikált villanyszerelőnek szabad elvégeznie, aki az üzemeltetett felszerelés, amely a nyilvános áramhálózatot használja, és az áramfejlesztő aggregátum üzeme közötti különbségeket figyelembe veszi. Az ISO 8528-nak ez a része szerint meg kell az üzemeltetési útmutatóban a különbségeket adni.
• Magas mechanikus megterhelések következtében csak strapabíró gumitömlő vezetékeket (az IEC 60245-4 szerint) vagy egyenértékű felszerelést kellene használni. Figyelmeztetés! Tartsa magát az elektromos biztonsági előírásokhoz, amelyek arra a helyre érvényesek, ahol az áramfejlesztő aggregátumot használják.
• Figyelmeztetés! Vegye figyelembe egy szerelvénynek az áramfejlesztő aggregátum általi üzemi ellátása esetébeni követelményeket és óvintézkedéseket, ennek a szerelvénynek a védőintézkedéseitől és az alkalmazható irányvonalaktól függően.
• Az áramfejlesztő aggregátumokat csak a névleges teljesítményekig kellene a névleges környezeti feltételek mellett használni. Ha az áramfejlesztő aggregátum használata olyan feltételeknél történik, amelyek nem felelnek meg az ISO 8528-8 szerinti vonatkoztatási feltételeknek, és ha a motor vagy a generátor hűlése csökkentve van, mint például a korlátozott körökön belüli üzemeltetés eredményeként, akkor szükséges a teljesítmény csökkentése. Rendelkezésre kellene bocsátani információkat, azért hogy a használó informálva legyen a magasabb hőmérséklet, felállítási magasság és nedvesség következményeként szükséges teljesítménycsökkentéssel összehasonlítva az összehasonlítási feltételekkel. A technikai adatoknál a hangteljesítménymérték (LWA) és a hangnyomásmérték (LWM) alatt megadott érték emissziós szintet jelentenek és nem okvetlenül biztos munkahelyi szintet. Mivel az emissziós- és imissziós szint között egy összefüggés áll fenn, ezért ezt nem lehet megbízhatóan az esetleg szükséges kiegészítő óvórendszabályok meghatározására felhasználni. A munkaerő aktuális imissziós szintjét befolyásoló tényezők magukba foglalják a munkaterem tulajdonságát, más zajforrásokat, stb. mint például a gépek számát és más szomszédos lefolyásokat, valamint az időtartamot, amíg a kezelő zajnak van kitéve. Ugyancsak eltérhet országról országra az engedélyezett imissziós szint. Mégis megadja ez az információ a gép használójának a lehetőséget a rizikó és a veszélyeztetés felbecsülésének az elvégzéséhez. Ne használjon olyan elektromos üzemszereket (hosszabbítókábelt és dugaszolócsatlakozásokat), amelyek hibásak. A villamos vezetékeknek és a csatlakoztatott készülékeknek egy kifogástalan állapotban kell lenniük. Csak olyan készülékeket szabad csatlakoztatni, amelyeknek a megadott feszültsége egyezik az áramfejlesztő kimeneti feszültségével. Ne kapcsolja sohasem össze az áramfejlesztőt a villamos hálózattal (dugaszoló aljzat).

A fogyasztóhoz vezető vezetékek hosszát lehetőleg röviden kell tartani. A szennyezett karbantartási anyagot és az üzemanyagokat le kell adni az erre előrelátott gyűjtőhelyen. Vezesse a csomagolási anyagot, fémet és műanyagokat az újrahasznosításhoz.

2. A készülék leírása és a szállítás terjedelme

2.1 A készülék leírása (képek 1-3)

1 Tank kijelző 2 Tanksapka 3 2 × 230 V dugaszoló aljzata 4 Földelőcsatlakozás 5 Biztonsági kioldó 230 V 6 Voltméter 7 Olajbetöltőcsavar 8 Olajleengedőcsavar 9 Olajhiány biztosítás 10 Be-/kikapcsoló 11 Hidegindítókar 12 Reverzáló indítóberendezés 13 Benzincsap 14 Gyújtógyertyáskulcs 15 Olajbetöltő tlcser

2.2 A szállítás terjedelme

Kérjük a leírt szállítási terjedelem alapján ellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervizközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez figyelembe az utasítás végén a szerviz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást, és vegye ki óvatosan a készüléket a csomagolásból. Távolítsa el a csomagolási anyagot, valamint a csomagolási- / és szállítási biztosítékot (ha létezik). Ellenőrizze le, hogy teljes-e a szállítás terjedelme. Ellenőrizze le a készüléket és a tartozékrészeket szállítási sérülésekre. Ha lehetséges, akkor őrizze meg a csomagolást a garanciaidő lejártának a végéig.

Veszély!

A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyag tasakokkal, fóliákkal és apró részekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

Eredeti használati utasítás

3. Rendeltetésszerű használat

A készülék minden 230 V~ betáplálást alkalmazó felhasználáshoz megfelel. Mindenképpen vegye figyelembe a kiegészítő biztonsági utmutatások korlátozásait. A generátor célja villamos szerszámok, világítótestek elektromos betáplálással való ellátása. Háztartási készülékek esetében a gyártó adatai szerint ellenőrizze az alkalmasságot. Kérdés esetén forduljon felhatalmazott szakkereskedőhöz.

A készüléket csak rendeltetése szerint szabad használni. Az ezt túlhaladó bármilyen használat nem számít rendeltetésszerűnek. Az ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó, ill. a kezelő felelős, és nem a gyártó.

Kérjük, vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén, valamint egyenértékű tevékenységek területén van használva.

HU

4. Technikai adatok

Generátor. Szinkron Védelmi rendszer: IP 23M Tartós teljesítmény Pₙᵥ (S1): 2100 W/230 V~ Maximális teljesítmény P max (S2 5 perc): 2300 W/230 V~ Névleges feszültség Uₙᵥ: 2 x 230 V~ Névleges áram Iₙᵥ: 9,1 A (230V~) Frekvencia Fₙᵥ: 50 Hz A hajtómotor szerkezete: 4 ütemű léghűtéses Lökettérfogat: 208 cm³ Max. teljesítmény: 4,1 kW /5,6 PS Üzemanyag: Normál benzin ólommentes (E10) Tartálytartalom: 15 l Motorolaj: cca. 0,6 l Fogyasztás 2/3 teherénél: cca. 1,1 l/óra Tömeg: 37 kg Hangnyomásmérték Lₙᵥ: 73,1 dB(A) Hangteljesítménymérték Lₙw/Bizonytalanság K ... 96 dB (A)/1,88 dB(A) Teljesítménytényező cos φ: 1 Teljesítményosztály: G1 Hőmérséklet max: 40°C Max. felállítási magasság (NNf): 1 000 m Gyújtógyertya: LG F7RTC

Üzemmód S1 (Tartós üzem)

A gépet tartósan lehet a megadott teljesítménnyel üzemeltetni.

Üzemmód S2 (Rövid idejű üzem)

A gépet rövid ideig (5 perc) szabad a megadott teljesítménnyel üzemeltetni. Azután a gépnek egy ideig le kell állnia, azért, hogy ne melegedjen fel nem megengedett módon (5 perc).

5. Üzembe helyezés előtt

5.1 Villamos biztonság:

A villamos vezetékeknek és a csatlakoztatott készülékeknek kifogástalan állapotban kell lenniük. Csak olyan készülékeket szabad csatlakoztatni, amelyeknek a megadott feszültsége egyezik az áramfejlesztő kimeneti feszültségével. Ne kapcsolja sohasem össze az áramfejlesztőt a villamos hálózattal (dugaszoló aljzat). A fogyasztóhoz vezető vezetékek hosszát lehetőleg röviden kell tartani.

5.2 Környezetvédelem

• A szennyezett karbantartási anyagot és az üzemanyagokat le kell adni az erre előirányzott gyűjtőhelyen.
• Vezesse a csomagolási anyagot, fémet és műanyagokat az újrahasznosításhoz.

5.3 Földelés

A sztatikus feltöltődések levezetéséhez engedélyezett a gép házának földelése. Ehhez egy kábelt az egyik oldalon a generátor (kép 3/4) földelő kapcsával és a másik oldalon egy externi földelővel (mint például rúdföldeléssel) összekötni.

6. Kezelés

Figyelem! Az első beüzemeltetésnél motorolajat és üzemanyagot kell betölteni.

Ellenőrizni az üzemanyag állását, esetleg utána tölteni. Gondoskodjon a készülék elegendő levegőztetéséről. Győződjön meg arról, hogy a gyújtókábel rá van erősítve a gyújtógyertyára. - Az áramfejlesztő közvetlen környezetét megítélni. - Esetleg levasztani az áramfejlesztőről a rákapcsolt elektromos készüléket

6.1 Startolni a motort

• Benzincsapot (13) megnyitni; ehhez a csapot lefelé csavarni. A be-/kikapcsolót (10) az "ON" állásba tenni. A hidegindítókart (11) az "I" állásba tenni. A reverzálókapcsolóval (12) indítani a motort; ehhez a fogantyút erősen meghúzni. Ha nem indult volna meg a motor, akkor még egyszer a fogantyúnál fogva meghúzni. A motor startolása után a hidegindítókart (11) ismét visszatolni

Figyelem!

A reverzálókapcsoló általi indításkor a hirtelen visszacsapódás által, előidézve a beinduló motor által, a kezeken sérülések keletkezhetnek. Hordjon az indításhoz védőkesztyűt.

6.2 Az áramfejlesztő terhelése

Rákapcsolni az üzemeltetendő készülékeket a 230 V-os dugaszoló aljzatokra (3).

Figyelem: Ezt a dugaszoló aljzatokat tartósan (S1) 2100 W-tal és rövid ideig (S2) max. 5 percig 2300 W-tal szabad megterhelni.

Az áramfejlesztő a 230 V ~ váltakozófeszültségű készülékekre alkalmas. A generátort nem szabad a háztartási hálózatra kapcsolni, mivel ez károsíthatja a generátort, illetve a házban lévő egyéb villamos készülékeket.

Megjegyzés: Egyes villamos készülékek (motoros fűrészek, fúrógépek, stb.) áramfelvétele nehezített körülmények között magasabb lehet. Egyes villamos készülékek (pl. televíziók, számítógépek, stb.) generátorról nem működtethetők. Kérdés esetén forduljon a készülék gyártójához.

6.3 Túlterhelés elleni védelem

Az áramfejlesztő túlterhelés elleni védelemmel rendelkezik. Ez túlterhelés esetén lekapcsolja a megfelelő dugaszoló aljzatokat.

Figyelem! Ilyen esetben csökkentse az áramfejlesztőről vett villamos teljesítményt, vagy távolítsa el a csatlakoztatott, meghibásodott készüléket.

Figyelem! A meghibásodott túlterhelésvédő kapcsolókat csak azonos felépítésű, azonos névleges teljesítményadatokkal rendelkező kapcsolókra szabad lecserélni. Ilyen esetben forduljon az ügyfélszolgálathoz.

6.4 Leállítani a motort

Mielőtt leállítaná az áramfejlesztőt, hagyja rövid ideig terhelés nélkül futni, azért hogy az aggregát lehűljön, utána állítsa le. A be-/kikapcsolót (1. ábra / poz. 10) a kulccsal az "OFF" állásba tenni. Lezárni a benzincsapot.

7. Tisztítás, karbantartás, tárolás és pótalkatrész-megrendelés

Minden tisztítási és karbantartási munka előtt állítsa le a motort és a gyújtógyertya dugót húzza le a gyújtógyertyáról.

Utalás! Állítsa azonnal le a készüléket és forduljon a szervizállomásához:

Szokatlan rezgéseknél vagy zajoknál. Ha a motor túlterheltnek tűnik, vagy ha gyújtási hibák vannak.

7.1 Tisztítás

Tartsa a védőberendezéseket, szellőzőnyílásokat és a gépészeti teret annyira por- és szennyeződésmentesen, amennyire csak lehetséges. Dörzsölje le a készüléket egy tiszta posztóval, vagy pedig fújja ki sűrített levegővel, alacsony nyomás alatt. Mi azt ajánljuk, hogy a készüléket direkt minden használat után ki kell tisztítani. Tisztítsa meg a készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal. Ne használjon tisztító- és oldószereket; ezek megtámadhatják a készülék műanyag részeit. Ügyeljen arra, hogy ne jusson víz a készülék belsejébe.

7.2 Légszűrő

A légszűrőt minden 30 üzemóra után meg kellene tisztítani.

Rendszeresen megtisztítani a légszűrőt, ha szükséges, kicserélni. Nyissa ki mind a két kapcsot (ábra 5/A) és távolítsa el a légszűrőfedelet (ábra 5/B). Vegye ki a szűrőelemeket (ábra 6/C).

Az elemek tisztításához nem szabad maró hatású tisztítószereket vagy benzint használni. Az elemek egy sima felületen történő kiporolás által tisztíthatók. Erős szennyeződés esetén szappanlúggal kimosni, azután tiszta vízzel kiöblíteni és hagyni a levegőn megszáradni. - Az összeszerelés az ellenkező sorrendben történik.

7.3 Gyújtógyertya

A gyújtógyertyát először 10 üzemóra után ellenőrizni szennyeződésekre, és tisztítsa ezt adott esetben egy rézdrótos kefével meg. Azután a gyújtógyertyát minden 50 üzemóra után karbantartani.

A gyújtógyertyadugót egy forgómozgással lehúzni. Távolítsa el a mellékelt gyertyakuccsal a gyújtógyertyát (ábra 7/D). - Összeszerelés az ellenkező sorrendben történik.

7.4 Olajcsere, ellenőrizni az olajszintet (minden használat előtt)

A motorolajcserét az üzemmeleg motornál kellene elvégezni.

• Állítsa le az áramfejlesztő aggregátort egy megfelelő alátétre, enyhén ferdén az olajleengedő csavarhoz. Kinyitni az olajbetöltő csavart.
• Megnyitni az olajleengedő csavart és leengedni a meleg motorolajat egy felfogó tartályba. A fáradt olaj kifolyása után bezárni az olajleengedő csavart, és az áramfejlesztőt ismét egyenesre felállítani. Motorolajat az olajmérő pálca felső jelzéséig betölteni. Figyelem: Az olajmérő pálcát az olajállás ellenőrzéséhez ne csavarja be, hanem csak dugja be a menetig. A fáradt olajat helyesen kell megsemmisíteni.

7.5 Olajlekapcsoló automata

Az olajlekapcsoló automata akkor lép üzembe, ha túl kevés olaj van benne. Ebben az esetben nem lehet indítani a motort, vagy rövid idő után automatikusan leáll. Egy indítás csak a motorolaj feltöltése után lehetséges.

7.6 Karbantartás

A készülék belsejében nem található további karbantartandó rész.

7.7 Tárolás

Hagyja a motort lehűlni (kb. 5 perc). Tisztítsa meg a gép külső gép házát. Tárolja a gépet egy hideg, száraz helyen, és mindenféle gyújtóforrások és gyúlékony anyagok hatókörén kívül.

7.8 A pótalkatrész megrendelése:

Pótalkatrész megrendelésénél a következő adatokat kellene megadni:

A készülék típusát, a készülék cikkszámát, a készülék ident-számát, a szükséges pótalkatrész pótalkatrész-számát.

Aktuális árak és információk a www.isc-gmbh.info alatt találhatóak.

8. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag, és ezáltal ismét felhasználható, vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön utána a községi önkormányzatnál.

9. Szállítás

Szállításhoz használja a fogantyút, és vezesse azzal az áramfejlesztőt. A készüléket csak a szállítási fogantyúnál fogva szállítani. Védje a készüléket váratlan ütések ill. vibrációk elől.

HU

10. Zavarok elhárítása

Zavar Ok Intézkedések
Nem lehet elinditani a motort	Beugrikazolajlekapcsolóautomatika	Leellenőrizni az olajállást, feltölteni a motorolajat
	Kormozott a gyújtógyertya	Megtiszítani a gyújtógyertyát, ill. kic-sérélni.
	Nincs üzemanyag	Üzemanyagot utánnatölteni / leellenőriztetni a benzincsapot
Tül kevés vagy hiá-nyzik teljesen a ge-neratór feszültsege	Defekt a szabályozó vagy a kondenzátor	Felkeresniaszaküzletet
	Kioldódott a tülaramvédokapcsoló	Üzemeltetni a kapcsoló és csökkenteni a fogyasztókat
	Szenyezódött a levegösztő	Megtiszítani vagy kicserélni a szüròt

Csak az EU-országoknak

Ne dobja az elektromos szerszámokat a háztartási hulladékba!

Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelv és a nemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat elkülönítve kell összegyűjteni, és vissza kell juttatni egy környezetvédelmi szempontból megfelelő újrahasznosításhoz.

Az újrahasznosítás alternatívái a visszaküldési felszólításhoz:

Az elektromos készülék tulajdonosa, a tulajdon feladása esetén köteles a visszaküldés helyett alternatív, szakszerű értékesítéssel kapcsolatban együttműködni. Az öreg készüléket ehhez egy visszavevőhelynek is át lehet hagyni, amely elvégzi a nemzeti körforgásos gazdasági és hulladéktörvények értelmében történő megsemmisítést. Ez nem érinti az öreg készülékek mellékelt, elektromos alkotórészek nélküli tartozékait és segédeszközeit.

A termékek dokumentációjának és a kísérőpapírjainak az utánnyomtatása vagy egyéb sokszorosítása, kivonása is csak az ISC GmbH kihangsúlyozott beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartva

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akiknek elérhetőségét kérjük, vegye ki a garanciaokmányból. Ezek a szervíz-ügyekben, mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve, ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa
Gyorsan kopó részek*	gyújtógyertya, légszürö, benzínszürö
Fogyóeszköz/ fogyörészek*
Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük, ügyeljen egy pontos hibaleírásra, és feleljen meg mindenesetre a következő kérdésekre:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt? Feltűnt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)? Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?

Írja le ezt a hibás működést.

Garanciaokmány

Tisztelt Vevő.

Termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk, és kérjük Önt, forduljon a szervizszolgáltatásunkhoz, amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott szervizszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek kizárólagosan a fogyasztóknak szólnak, ez annyit jelent, hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű, sem egyéb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire ígér a törvényileg előírt garanciaszolgáltatáshoz kiegészítő. A jogi szavatossági igények nincsenek ez által a garancia által érintve. A garanciateljesítményünk az Ön számára díjmentes.
2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezett gyártótól megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapulnak, és korlátozva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására vagy a készülék kicserélésére.

Kérjük, vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva, vagy ha egyenértékű igénybevételnek lett kitéve.

1. A szavatosságunk alól ki vannak véve:
2. olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.
3. károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használat (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülék belsejébe való behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés által okozott károk) által jöttek létre.
4. károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyéb természetes elhasználódásra vezethetők vissza.
5. A garancia időtartama 60 hónap, és a készülék vásárlási napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, és nem indít el ez által egy új garanciaidőt a készülékre vagy az esetleg beépített pótalkatrészekre. Ez helyszíni szerviz esetén is érvényes.
6. A garanciajogának az érvényesítéséhez kérjük, jelentse be a defektes készüléket a következő címen: www.isc-gmbh.info. Kérjük, tartsa készenlétben az ön által vásárolt készülék vásárlásának bizonylatát vagy más igazolásait. Olyan készülékek, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garanciális teljesítményből. Ha a készülék defektjére kiterjed garanciális teljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.

Magától értetődő, hogy a költségek megtérítése ellenében szívesen megjavítjuk azokat a készüléken lévő defekteket, amelyek nem esnek a garancia terjedelme alá, vagy amelyeket már nem érint a garancia. Ehhez kérjük a készüléket a szervizcímünkre beküldeni.

Ennek a használati utasításnak a szerviz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásaira.
