Producttype	Synchrone generator
Merk	Herkules
Model	HSE 2500E5
Gewicht	37 kg
Continu vermogen (S1)	2100 W
Maximaal vermogen (S2 5 min)	2300 W
Uitgangsspanning	2 x 230 V~
Nominale stroom	9,1 A
Frequentie	50 Hz
Motortype	4-takt luchtgekoeld
Cilinderinhoud	208 cm³
Maximaal motorvermogen	4,1 kW / 5,6 PK
Brandstof	Normale loodvrije benzine (E10)
Tankcapaciteit	15 L
Motorolie	ca. 0,6 L (SAE 10W-30 aanbevolen)
Verbruik bij 2/3 belasting	ca. 1,1 L/u
Geluidsdrukniveau	73,1 dB(A)
Geluidsvermogensniveau	96 dB(A)
Beschermingsklasse	IP 23M
Belangrijkste functies	Omkeerbare start, overbelastingsbeveiliging, automatische uitschakeling bij oliegebrek, voltmeter, 2 stopcontacten 230 V
Onderhoud en reiniging	Regelmatig de luchtfilter en bougie reinigen, olie verversen elke 50 uur
Veiligheid	Automatische uitschakeling bij oliegebrek, overbelastingsbeveiliging, aarding mogelijk
Reserveonderdelen en repareerbaarheid	Verbruiksonderdelen (bougie, luchtfilter, brandstoffilter) verkrijgbaar; reparaties door gekwalificeerd personeel
Garantie	60 maanden (5 jaar) op fabricagefouten

Veelgestelde vragen - HSE 2500E5 Herkules

Hoe start ik de Herkules HSE 2500E5 generator?

Open de brandstofkraan, zet de schakelaar op ON, sluit de choke, trek dan aan de omkeerbare starter. Na het starten opent u de choke.

Welke motorolie moet ik gebruiken?

Gebruik kwalitatieve 4-takt motorolie (SAE 10W-30). De capaciteit is ongeveer 0,6 liter. Controleer het peil voor elk gebruik.

Welk type brandstof wordt aanbevolen?

Gebruik normale loodvrije benzine (E10). Gebruik geen super of olie-benzinemengsel.

Wat moet ik doen als de generator niet start?

Controleer het oliepeil (automatische uitschakeling bij laag), reinig of vervang de bougie, zorg ervoor dat er brandstof is en de brandstofkraan open staat.

Hoe onderhoud ik de luchtfilter?

Reinig de luchtfilter regelmatig door erop te tikken. Bij sterke vervuiling wassen met zeepsop, spoelen en drogen. Vervang indien nodig.

Wat is het maximale vermogen dat ik kan gebruiken?

Het continu vermogen is 2100 W (S1). U kunt tot 2300 W gebruiken gedurende 5 minuten (S2), laat daarna 5 minuten afkoelen.

Kan ik de generator op het huishoudnet aansluiten?

Nee, sluit de generator nooit aan op het elektriciteitsnet. Dit kan de generator en uw apparaten beschadigen. Gebruik direct de 230 V stopcontacten.

Hoe ververst u de motorolie?

Laat de motor warmlopen, plaats de generator gekanteld met de aftapzijde naar beneden, open de aftapplug en laat de oude olie in een bak lopen. Sluit en vul met nieuwe olie.

De generator stopt vanzelf, waarom?

Dit is waarschijnlijk het oliegebrek beveiligingssysteem. Controleer het oliepeil en vul indien nodig. Als het probleem aanhoudt, raadpleeg de klantenservice.

Welke apparaten kan ik voeden?

De generator is geschikt voor elektrisch gereedschap en verlichting op 230 V. Vermijd gevoelige elektronica zoals tv's of computers zonder filter.

GEBRUIKSAANWIJZING HSE 2500E5 Herkules

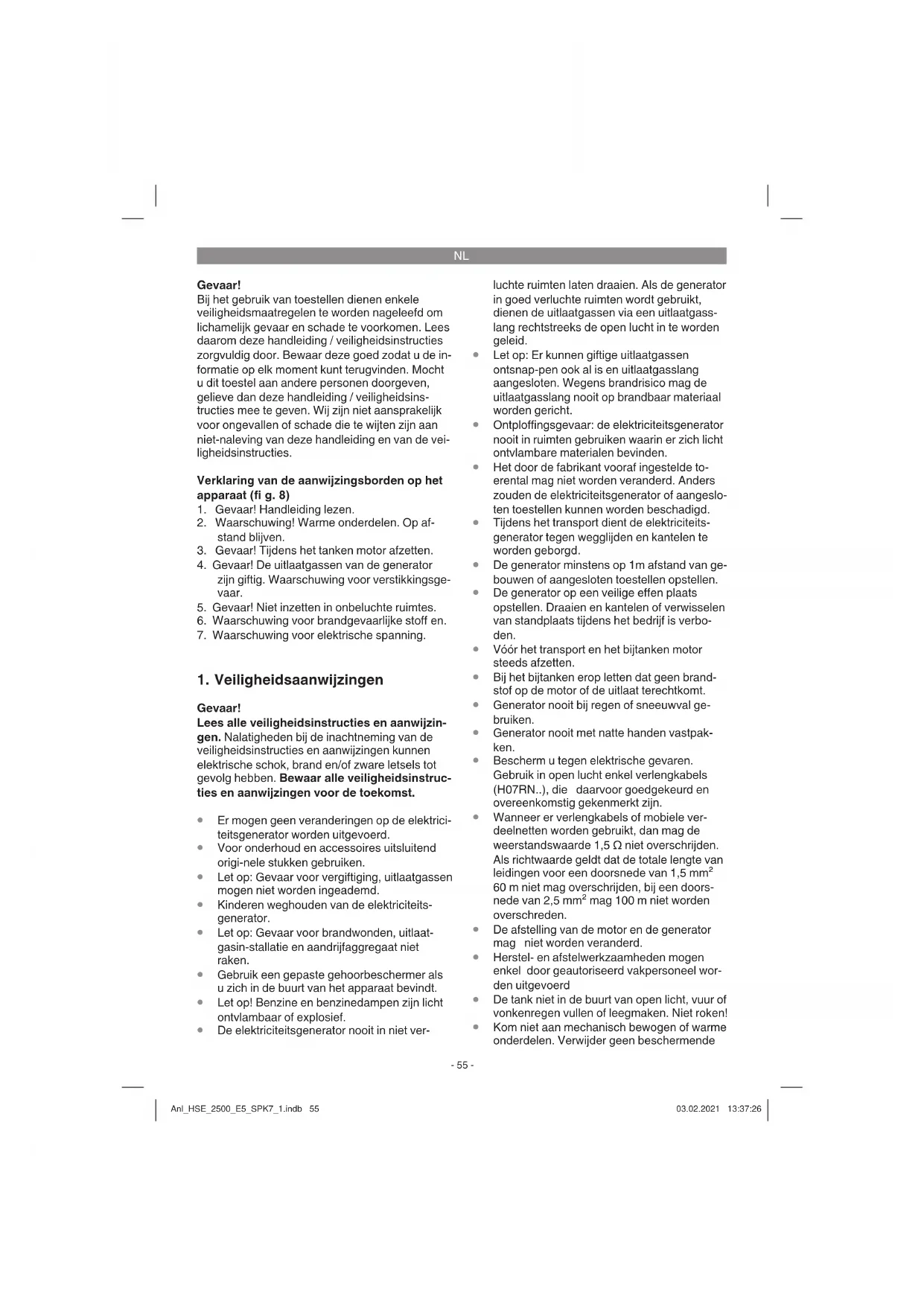

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstrumentes zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgenve, gelieve dan deze handleiding / veiligheidsinstrumentes mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten+zijn aan Niet-naleving van deze handleiding en van de veiligheidsinstrumentes.

Verklaring van de aanwijzingsborden op het apparaat (fi g. 8)

1. Gevaar! Handleiding lezen.

2. Waarschuwing! Warme onderdelen. Op afstand blijven.

3. Gevaar! Tijdens het tanken motor afzetten.
4. Gevaar! De uitlaatgassen van de generator zijn giftig. Waarschuwing voor verstikkingsgevaar.
5. Gevaar! Niet inzetten in onbeluchte ruimtes.
6. Waarschuwing voor brandgevaarlijke stoff en.
7. Waarschuwing voor elektrische spanning.

1. Veiligheidsaanwijzingen

Gevaar!

Lees alle veiligheidsinstructies en aanwijzigen. Nalatigheden bij de inachtneming van de veiligheidsinstructures en aanwijzingen kannen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstructures en aanwijzingen voor de toekomst.

• Er mogen geen veranderingen op de elektriciteitsgenerator worden uitgevoerd.
  Voor onderhoud en accessoiresuitsluitend origi-nele stukken gebruiken.
• Let op: Gevaar voor vergiftiging, uitlaatgassen mogen Niet worden ingeademd.
• Kinderen weghouden van de elektriciteits-generator.
• Let op: Gevaar voor brandwonden, uitlaat-gasin-stallatie en aandrijfaggregaat Niet raken.
• Gebruik een gpaste gehoorbeschermer als u zich in de buurt van het apparatusaat bevindt.
• Let op! Benzine en benzinedampen�nzicht ontvlambaar of explosief.
• De elektriciteitsgenerator nooit in nicht ver

luchte ruimten latent draaien. Als de generator in goed verluchtete ruimten worden gebruikt, dienen de uitlaatgassen via een uitlaatgasslangrechtstreeks de open lucht in te worden geleid.

• Let op: Er{kunnen giftige uitylaatgassen onsnap-pen ook al is en uitylaatgasslang aangesloten. Wegens brandrisico mag de uitylaatgasslang nooit op brandbaar materiaial worden gericht.
• Ontploffingsgevaar: de elektriciteitsgenerator nooit in ruimten gebruiken waarin er zichlicht ontvlambare materialien bevinden.
• Het door de fabrikant vooraf ingestelde toerental mag Niet worden veranderd. Anders zouden de elektriciteitsgenerator of aangeslo ten toestellen nutzen worden beschadigd.
  Tijdens het transport dient de elektriciteitsgenerator gegen weglijden en kantelen te worden geborgd.
• De generator minstens op 1m afstand van gebouwen of aangesloten toestellen opstellen.
• De generator op een veilige effen plaats opstellen. Draaien en kantelen of verwisselen van standplaatsijdens het bedrijf is verboden.
  Voor het transport en het bijtanken motor steeds afzetten.
  Bij het bijtanken erop letten dat geen brandstof op de motor of de uitlaatterechtkomt.
• Generator nooit bij regen of sneeuwval gebruiken.
• Generator nooit met natte handen vastpakken.
• Bescherm u gegen elektrische gezaven. Gebruik in open lucht enkel verlangkabels (H07RN..), die waaroor goedgekeurd en overeenkomstig gekenmerkt zijn.
• Wanner er verlangkabels of mobiele verzeldnetten worden gebruikt, dan mag de waarstandswaarde 1,5 Ω nicht overschrijden. Als richtwaarde geldt dat de totale lenghte van leidingen voor een doorsnede van 1,5mm^2 60 m Niet mag overschrijden, bij een doorsnede van 2,5 mm² mag 100 m Niet worden overschreden.
• De afstelling van de motor en de generator mag Niet worden veranderd.
  Herstel- en afstelwerkzaamheden mogen enkel door geauthoriseerd vakpersoneel worden uitgevoerd
• De tank nicht in de buurt van openlicht, vuur of vondenregen vullen of leegmaken. Niet roken!
• Kom Niet aan mechanismisch bewogen of warmeronderdelen. Verwijder geen beschemmende

NL

afdekkingen.

• De toestellen mogen Niet aan vocht of stof wordenblootgesteld.Toegestane omgevingsstemporatuur-10tot +40^ ,maximalehoogte boven zeeniveau 1000m relatieve luchtvochtigheid: 90% (niet condenserend)
• De generator worden aangedreten door een verbrandingsmotor die in het gebied rond de uitlaat (aan de overkant van de stopcontacten) en aan de uitgang ervan ditte verwegt. Mijd te buurt van deze oppervakken omwille van het gevaar voor brandwonden op de huid.
• Brandstof is brandhaar enicht ontvlambaar. Niet vullenijdens het bedrivf.
• Sommige delen van de zuigerverbrandingsmotor zijn heet en{kunnen verbrandingenveroorzaken.Dewaarschuwingen op het stroomopwekkingsaggregaat moeten in acht wordengenomen.
• Wanner dit is gemonteerd in geventilerde ruimtes, dan要去en aanvullende eisen aan de bescherming gegen brand en explosie worden nageleefd.
  Vór de inzet moeten het stroomopwekkings-aggregaat en de elektrische ultrusting waarvan (inclusief leidingen en stekkerverbindingen) worden gecontroleel er om te garanderen dat er geen spreke is van een defect.
• Het stroomopwekkingsaggregaat mag nicht worden aangesloten aan andere stroombronnen, zoals bijvoorbeeld aan de stroomtoevoer van energiebedrijven. In bijzondere gevallen, waar een reserveverbinding met bestaande elektrische systemen is voorzien, mag dit worden uitgevoerd door een gekwalificeerde elektricien, die rekening houdt met de verschillenussen de ingezette utrusting die het openbare stroomnet benut, en de werkung van het stroomopwekkingsaggregaat. Volgens dit deel van ISO 8528要去en de verschillen in de gebruiksaanwijzing worden vermeld.
• Als gevolg van hoge mechanische belastingen mogen alleen slijtvee rubber slangleidingen (volgens IEC 60245-4) of een gewiekwaardige uitrusting worden ingezet.
• Waarschuwing! Houd u aan de voorschriften voor elektrische verilgheid die gelden op deplaats waar de stroomopwekkingsaggregaten worden ingezet.
• Waarschuwing! Houd rekening met de eisen en voorzorgsmaatregelen in het geval van een十几年e stroomtoevoer van een installment door stroomopwekkingsaggregaten, afhankelijk van de voorzorgsmaatregelen van deze

installatie en de toepasselijk richtlijnen.

Stroomopwekkingsaggregaten mogen alleen tot aan hun nominale vermogen onder de nominale omgevingsvooraarden worden ingezet. Wanner de inzet van het stroomopwekkingsaggregaat gebeurt onder voorwaarden die nicht overeenkomen met de aankoopvooraarden volgens ISO 8528-8, en wanner het afkoelen van de motor of degenerator negatif is beinvloed, bijv. als gevolg van de inzet in nauwe ruimtes, dan is een verlaging van het vermogen vereist. Er moet informatatie ter beschikking worden gesteild om de gebruiker te informeren over de vereiste verlaging van het vermogen als gevolg van hogere temperaturen, opstellingshoogte en luchtvochtigheid in vergelijkking met de referentievooraarden.
- De waarden vermeld bij de technische gegevens onder geluidsvermögen (LWA) en geluidsdrukniveau (LWM) stellen emissiewaarden voor en zijn nichtoodzakelijk werkniveau's. Aangezien er geen verband bestaat:tussen emissie- en immisieniveau's kunnen deze waarden Niet beslilst worden gebruikt om eventueleoodzakelijkke aanvullen de Voorzorgsmaatregelen te bepalen. Bij de factoren, die van invloed zich op het momentele immissiepeil van de werkkracht, zich de eigenschappen van de werkruimte, andere geluidsbronnen etc. alsmede b.v. het aantal machines en andere naburige processen en de periode die een bedienaar aan het lawaai isblootgesteld inbegrepen.Ook kan het toelaatbare immisiepeil van land tot land verschillen.Toch zal deze informatie aan de gebruiker van de machine de mogelijkheid gezven de risico's en gevaren better te beoor-delen.
- Gebruik geen elektrisch materieel (ook geen verlangkabel en insteekverbindingen) die defect zijn. Elektrische toevoerkabels en aangesloten to estellen dieren in een perfecte staat teijken.
Er mogen enkel toestellen worden aangeslo- ten waarvan de spanning overeenkomt met de uitgangsspanning van de elektriciteitsgenerator.
- Nooit de elektriciteitsgenerator met het stroomnet (stopcontact) verbinden.
- De kabellengtes waar de verbruiker zijn zoort可想而知 te honden.
- Vervuld onderhoudsmaterialiaal, olien etc. maar een inzamelplaats brengen die waarvoortoor zien is.

NL

• Verpakkingsmaterial, metaal en kunststoff laten recycleren.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap

(fig.1-3)

1. Tankaanduiding
   2 Tankdop
   3 2 × 230V stopcontact
   4 Aanduiding 230V bedrijf
   5 Omschakelaar 230V / 400V 3~
   6 Voltmeter
   7 Aardklem
   8 400 V~ stopcontact
   9 Veiligheidsuitschakelaar 400 V 3~
   10 Veiligheidsuitschakelaar 230V
   11 Olievulplug
   12 Olieaftapplug
   13 Beveiliging gegen oliegebrek
   14 Bougiesleutel
   15 Olievultrechter

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controlen aan de hand van de beschrenen omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtiguit de verpakking.
• Verwijder het verpakkingsmaterialial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterialaal zichen geen spelgoed voor kinderen! Kinderen moogen Niet met plastic zakken, folies enkleine stukken spelen! Er bestaat inslik- en verzstkingsgevaar!

Originelehandleiding

Het apparaat is geschikt voor alle toepassingen die voorzien zijn om op 230V te draaien. Gelieve zeker de beperkingen in de bijkomende veilgheidsinstructies in ache te nemen. De generator is bedoeld om elektrisch gereedschap aan te vrijden en verlichtingsbronnen met stroom te voorzien. Gelieve bij huishoudapparaten na te gaan of ze geschicht zijn conform de informatie verstrekt door de fabrikant van het desbetreffende apparaat. Raadpleeg in geval van twijfel een geautoriserede gespecialiserde handelaar.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Voor waaruit voortvloeendiene schade of verwondingen van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overe enkomstig hun bestemming nicht geconstruereeerd zichoor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

Nominale spanning Unem .. 2× 230V Nominale stroom I.91A (230V-)
Frequentie Fnenn .. 50Hz Type aandrijfmotor: viertakt luchtgekoeld
Cylinderinhoud: 208cm3 Max. vermogen: .4,1 kW / 5,6 pk
Brandstof: ......normale autobenzine loodvrij (E10)
Tankinhoud: 15
Motorolie: ca. 0,6
Verbruik bij 2/3 belasting: ca. 1,1 l/u
Gewicht: 37 kg
Geluidsdrukniveau L_pA ..73,1 dB A)

NL

Geluidsvermogensniveau L_W Onzekerheid K. 96 dB (A)/1,88 dB(A)

Vermogensfactor cos 1

Vermogensklasse: G1

Temperatuur max: 40°C

Opstelhoogte max. (boven zeespiegel): .. 1000 m

Bougie: LG F 7RTC

Werkmodus S1 (continubedrijf)

De machine kan continu met het opgegeven vermogen worden gebruikt.

Werkmodus S2 (korte-tijdbedrijf)

De machine mag kortstandig met het opgegeven vermogen worden gebruikt (5 min.). Daarna moet de machine eenijdje stilstaan om oververhitting te voorkomen (5 min.).

5. Vór ingebruikneming

• Elektrische toevoerkabels en aangesloten to estellen dienen in een perfecte staat te zich.
  Er mogen enkel toestellen worden aangeslo ten waarvan de spanning overeenkomt met deuitgangsspanning van de elektriciteitsgenerator.
• Nooit de elektriciteitsgenerator met het stroomnet (stopcontact) verbinden.
• De kabellengtes waar de verbruiker zich zo kort möglich te houden.

5.2 Milieubescherming

• Vervuild onderhoudsmateriaal, olien etc. maar een inzamelplaats brengen die waarvoor voorzien is.
  Verpakkingsmaterial, metaal en kunststoff laten recycleren.

5.3 Aarding

Voor het afl eiden van staatische oplading is een aarding van de behuizing toegestaan. Te den einde een kabel aan de ene kanst met de aardklem van de generator (fi g. 3/4) en aan de andere kanst met een externe massa (b.v. aardstaf) verbinden.

6. Bediening

Let op! Voor de eerste inbedrijstelling dient u motorolie en brandstof in te gieten.

Brandstofpeil controleren, indien nodig, bijvullen.
Zorg voor een voldoende ventilatie van het toestel.
Vergewis u er zich van dat de ontstekingskabel goed vastzit op de bougie.
- De onmiddellijke omgeving van de generator in oogschijn nemen.
Eventeel aangesloten elektrisch toestel van de generator scheiden.

6.1 Motor starten

• Benzinekraan (13) maar beneden opendrai-en.
  AAN/UIT-schakelaar (10)aar stand "ON" brengen.
• Chokehendel (11) naar stand I O I brengen.
• Motor met de omkeersteller (12) starten, waarvoort flink aan de grep trekken. Mocht de motor Niet aanslaan, opnieuw flink aan de grep trekken.
• Chokehendel (11) na het starten van de motor waar terugschuiven.

Let op!

Bij het starten met de trekkabelstarter kan u aan de hand een verwonding oplopen door een plotselinge terugstoot veroorzaakt door de aanslaande motor. Draag bij het starten veiligheidshandschoenen.

6.2 Belasten van de generator

In te zetten apparaten aansluiten aan de 230 V\~ contactdozen (3).

Opgelet: Deze contactdozen月至2010W en kortstondig (S2) gedurende max. 5 minutes met 2300W worden belast.

• De generator is geschikt voor 230V wisselsapparaten.
• De generator Niet aansluien aan een huishoudelijk net, aangezien daardoor een beschadiging van de generator of andere elektrische apparaten in het huis kan worden veroorzaakt.

NL

Aanwijzing: Sommige elektrische apparaten (motordecoupeerzagen, boormachines enz.) kunnen een hoger stroomverbruik hebden, wonneer ze onder zwaardere voorwaarden worden ingezet. Sommige elektrische apparaten (bijv. TV-toestellen, computers,...) mogen nicht worden ingezet met een generator.

Vraag in geval van twijfel na bij de fabrikant van uw apparatusat.

De generator is voorzien van een beveiliging tegen overbelasting. Die schakelt de respectievelijke stopcontacten bij overbelasting uit.

Let op! Mocht dit geval zich voordoen, verminder dan het elektrische vermogen dat u aan de generator onttrekt of verwijder aangesloten defectoestellen.

Let op! Defecte overbelastingsschakelaars mogen enkel worden verwangen door overbelastingschakelaars van hetzelfde type metdezelfdevermogensegevens. Wendt u zich.daarvoortot uw klantenservice.

6.4 Motor afzetten

• De generator kort onbelast lately draaien voordat u hem afzet zodat het aggregaat kan nakoeelen.
  Aan-/uit-schakelaar (fig. 1, pos. 10) met sleutel maar stand "OFF" brengen.
  Benzinekraandichtdraien.

7. Reiniging, onderhoud, opbergen en bestellen van wisselstukken

Zet voor alle reinigings- en onderhoudswerkzaamheden de motor af en trek de bougiesleutel van de bougie af.

Aanwijzing! Zet het toestel meteen af en wendl u zich tot uw servicestation:

als er zich ongewone trillingen of geluiden voordoen,
- als de motor blijbaar overbelast is of als u het overslaan van de ontsteking vaststelt,

7.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel möglichx vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
  Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zonden de kunststoffcomponenten van het toestel knen aantasten. Let er goed op dat geen water in het toestelterechtkomt.

7.2 Luchtfi Iter

Gelieve hieromtrent ook de service-informatie in acht te nemen.

Luchtfilter regelmatig schoonmaken, indien nodig, verrangen.
- Open de beiden klemmen (fig. 5/A) en verwijder het luchtfilterdeksel (fig. 5/B).
- Ontneem de filtrerelementen (fig. 6/C).
Voor het schoonmaken van de elementen mogen geen agressieve reinigingsmiddelen of benzine worden gezruikt.
- De elementen schoonmaken door ze op een plat vlak uit te kloppen. Als de elementen erg verruild zijn, met zeepsop wassen, daarna met helder water uitspoeelen en aan de lucht lately drogen.
- De assemblage gebeurt in omgekeerde volgorde.

7.3. Bougie

Controleer de bougie voor het eerst na 10 bedrijsuren op verruiling en reinig hem, indien nodig, m.b.v. een koperdraadborstel. Daarna de bougie om de 50 bedrijsuren onderhonden.

Trek de bougiestekker met een draaiende bewe ging eraf.
- Verwijder de bougie (fig. 7/D) met behulp van de bijgaande bougiesleutel.
De assemblage gebeurt in omgekeerde volgorde.

NL

7.4 Olie verversen, oliepeil controleren (telkens voor gebruik)

Het is aan te bevelen de motorolie bij warme mot- tor te verversen.

• Generator op een gegaste onderlaaglichtjes schuin gegen de olieaftapplug afzetten.
  Olievulplugopendraaen.
• Oliaeftapplug opendraaien en de warme motorolie in een gespast opvangvat aflaten.
• Nadat al de afgewerkte olie is wegelopen de olieaftapplug terug dichtdraien en generator opnieuw horizontaal opstellen.
• Verse motorolie ingieten tot het bovenste merk van de oliepeilstok is bereikt.
  Let op! Oliepeilstok voor het controleren van het oliepeil Niet indraaien maar slechts tot aan de schroefdraad insteken.
  U dient zich maar behoren van de aufgewerkte olie te ontdoen.

7.5 Automatische uitschakeling bij oliegebrek Deze beveiliging reageert als er te weinig motorolie voorhanden is. De motor kan in dit geval nicht worden gestart of wordt na korte tijd automatisch afgezet. Herstarten kan pas na het bijvullen van motorolie.

7.6 Onderhoud

In het toestel zich er geen andere te onderhoven onderdelen.

7.7 Opbergen

1. Laat de motor afkoelen (ca. 5 minutes).
2. Maak de behuizing van de motor aan de buitenkant schoon.
3. Berg het gereedschap op een koude droge plaats buiten het bereik van ontstekingsbronnen en van brandbare stoff en.

7.8 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden;

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk

Actuelle prijzen en info vindt u terug onder www.isc-gmbh.info

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan maar de grondstoffkringloop worden teruggevoerd. Het toestel en+zijn accessoires bestaan uit diverse materialien, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thus in het huisvuil. Om zich van het toestel maar behore te ontdoen dient het maar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

9. Transport

• Gebruik voor het transport de handgreep en verrijd daarmee de generator.
  Transporteer het apparaat alleen aan de transportgrep.
• Bescherm het apparaat gegen onverwachte schokken resp. trillingen.

NL

10. Verhelpen van storingen

Storing Oorzaak Maatregel
De motor kan nicht worden gestart	Deautomatischeuitschakeling wegens oliegebrek heeft gereageerd.	Oliepeil controlleren, motorolie bijvul-len
	Bougie zit vol roet.	Bougie schoonmaken of verrangen
	Geen brandstof.	Brandstof bijvullen / benzinekraanlaten controlleren
Generator heeft te weinig of geen spanning.	Regelaar of condensator defect.	Naar de gespecialiseerde handelaargaan.
	Overstroomveiligheidsschakelaar hebft gereageerd.	Schakelaar bedieren en anteIal verbruikers verminderen.
	Luchtfi Iter verstocht geraakt.	Filter schoonmaken of verrangen.

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van ISC GmbH.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zich aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig zich als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken*	bougie, luchtfilter, benzinefilter
Verbruiksmaterialial/verbruiksstukken*
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is u iets opgevallen voordat het defect zich Voordeed (symptomvoor het defect)?
• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptom)? Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geache klant.

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit Niet maar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once servicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijn uitsluitend gericht aan de gebruikers, d.w.z.atuurlijke personen die dit product nicht in het kader van hun ambachtelijk noch van een andere zelfstandige activiteit wilnen gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zich nuwe apparaten toezegt in aanvulling tot de wettelijk garantie. Uw wettelijk garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht zichew apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelppen van zulke gebreken aan het apparaat of de verranging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werk blootgesteld.

3. Van onsze garantie zijn uitgesloten:

• Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- eneiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassenen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vremeinde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natururlijke slijtage.

• De garantieperiode bedraagt 60 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dieren voor het verloop van de garantieperiode binnen de twee weken na het vaststellten van het defect geldend te worden gemaakt. Het indieren van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of verranging van het apparaat leidt nicht tot een verlenging van de garantieperiode noch worden door deze prestatie een neue garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

• Gelseve om een garatieclaim in te dieren het defecte apparaat aan te melden onder: www.isc-gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het neue apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garatieprestatie. Valt het defect van het apparaat binnen once garatieprestatie, dan bezorgen wij u per omgaande een gerepareerd of neuen apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterial en ontbrekende onderdelen worden verwezenaar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

PL

Niebepezcieznstwo!
