HSE 2500E5 - Generator Herkules - Bezpłatna instrukcja obsługi

Typ produktu	Generator synchroniczny
Marka	Herkules
Model	HSE 2500E5
Waga	37 kg
Moc ciągła (S1)	2100 W
Moc maksymalna (S2 5 min)	2300 W
Napięcie wyjściowe	2 x 230 V~
Prąd znamionowy	9,1 A
Częstotliwość	50 Hz
Typ silnika	4-suwowy chłodzony powietrzem
Pojemność skokowa	208 cm³
Maksymalna moc silnika	4,1 kW / 5,6 KM
Paliwo	Bezołowiowa benzyna normalna (E10)
Pojemność zbiornika	15 L
Olej silnikowy	ok. 0,6 L (zalecany SAE 10W-30)
Zużycie przy 2/3 obciążenia	ok. 1,1 L/h
Poziom ciśnienia akustycznego	73,1 dB(A)
Poziom mocy akustycznej	96 dB(A)
Typ ochrony	IP 23M
Główne funkcje	Rozruch rewersyjny, zabezpieczenie przeciążeniowe, automatyczne zatrzymanie przy braku oleju, woltomierz, 2 gniazda 230 V
Konserwacja i czyszczenie	Regularnie czyścić filtr powietrza i świecę zapłonową, wymieniać olej co 50 godzin
Bezpieczeństwo	Automatyczne zatrzymanie w przypadku braku oleju, zabezpieczenie przeciążeniowe, możliwość uziemienia
Części zamienne i naprawialność	Części zużywalne (świeca, filtr powietrza, filtr paliwa) dostępne; naprawy przez wykwalifikowany personel
Gwarancja	60 miesięcy (5 lat) na wady produkcyjne

Często zadawane pytania - HSE 2500E5 Herkules

Jak uruchomić generator Herkules HSE 2500E5?

Otwórz kurek paliwa, ustaw przełącznik w pozycji ON, zamknij przepustnicę, a następnie pociągnij za rozrusznik rewersyjny. Po uruchomieniu otwórz przepustnicę.

Jakiego oleju silnikowego używać?

Używaj wysokiej jakości oleju silnikowego 4-suwowego (SAE 10W-30). Pojemność wynosi około 0,6 litra. Sprawdzaj poziom przed każdym użyciem.

Jaki rodzaj paliwa jest zalecany?

Używaj bezołowiowej benzyny normalnej (E10). Nie używaj benzyny super ani mieszanki olej-benzyna.

Co zrobić, jeśli generator nie uruchamia się?

Sprawdź poziom oleju (automatyczne zatrzymanie przy niskim poziomie), wyczyść lub wymień świecę zapłonową, upewnij się, że jest paliwo i że kurek paliwa jest otwarty.

Jak konserwować filtr powietrza?

Regularnie czyść filtr powietrza, oklepując go. W przypadku silnego zabrudzenia umyj go w wodzie z mydłem, opłucz i osusz. W razie potrzeby wymień.

Jaka jest maksymalna moc, jaką mogę użyć?

Moc ciągła wynosi 2100 W (S1). Możesz użyć do 2300 W przez 5 minut (S2), a następnie pozostawić do ochłodzenia na 5 minut.

Czy mogę podłączyć generator do sieci domowej?

Nie, nigdy nie podłączaj generatora do sieci elektrycznej. Może to uszkodzić generator i urządzenia. Korzystaj bezpośrednio z gniazd 230 V.

Jak spuścić olej silnikowy?

Rozgrzej silnik, ustaw generator nachylony w stronę odpływu oleju, otwórz korek spustowy i pozwól, aby zużyty olej spłynął do pojemnika. Zamknij i napełnij nowym olejem.

Generator sam się wyłącza, dlaczego?

Prawdopodobnie jest to system bezpieczeństwa przy braku oleju. Sprawdź poziom oleju i uzupełnij w razie potrzeby. Jeśli problem będzie się powtarzał, skontaktuj się z serwisem.

Jakie urządzenia mogę zasilać?

Generator nadaje się do zasilania narzędzi elektrycznych i oświetlenia 230 V. Unikaj wrażliwych urządzeń elektronicznych, takich jak telewizory czy komputery, bez filtra.

INSTRUKCJA OBSŁUGI HSE 2500E5 Herkules

PL Instrukcja oryginalna Generator prądotwórczy

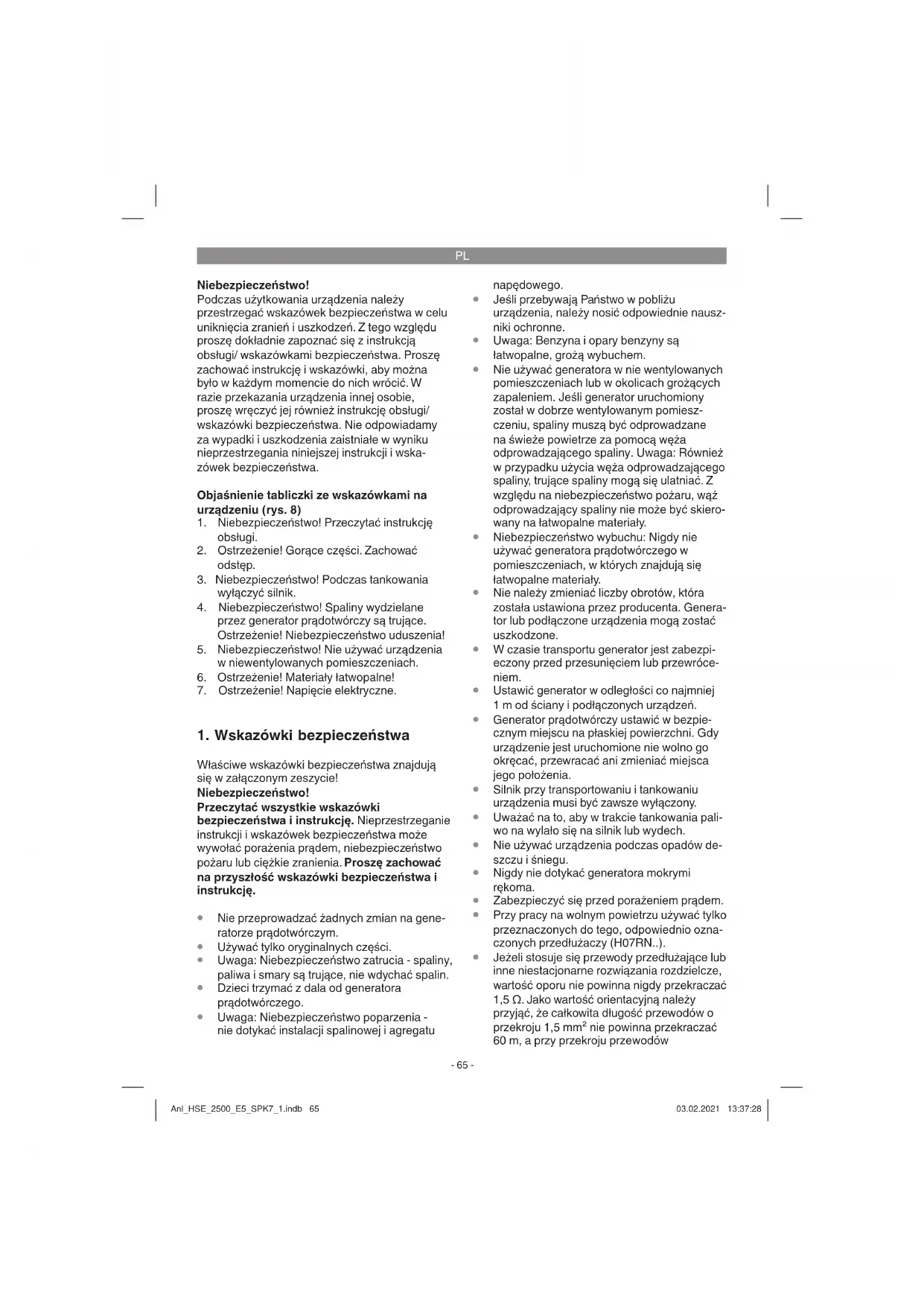

Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego powodu proszę dokładnie zapoznać się z instrukcją obsługi / wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę przekazać jej również instrukcję obsługi / wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia powstałe w wyniku nieprzestrzegania niniejszej instrukcji i wskazówek bezpieczeństwa.

Objaśnienie tabliczki ze wskazówkami na urządzeniu (rys. 8)

1. Niebezpieczeństwo! Przeczytać instrukcję obsługi.
2. Ostrzeżenie! Gorące części. Zachować odstęp.
3. Niebezpieczeństwo! Podczas tankowania wyłączyć silnik.
4. Niebezpieczeństwo! Spaliny wydzielane przez generator prądotwórczy są trujące. Ostrzeżenie! Niebezpieczeństwo uduszenia!
5. Niebezpieczeństwo! Nie używać urządzenia w niewentylowanych pomieszczeniach.
6. Ostrzeżenie! Materiały łatwopalne!
7. Ostrzeżenie! Napięcie elektryczne.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie! Niebezpieczeństwo!

Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje. Nieprzestrzeganie instrukcji i wskazówek bezpieczeństwa może wywołać porażenia prądem, niebezpieczeństwo pożaru lub ciężkie zranienia. Proszę zachować na przyszłość wskazówki bezpieczeństwa i instrukcje.

• Nie wprowadzać żadnych zmian na generatorze prądotwórczym. Używać tylko oryginalnych części. Uwaga: Niebezpieczeństwo zatrucia - spaliny, paliwa i smary są trujące, nie wdychać spalin.
• Dzieci trzymać z dala od generatora prądotwórczego. Uwaga: Niebezpieczeństwo poparzenia - nie dotykać instalacji spalinowej i agregatu.

napędowego. Jeśli przebywają Państwo w pobliżu urządzenia, należy nosić odpowiednie nauszniki ochronne. Uwaga: Benzyna i opary benzyny są łatwopalne, grożą wybuchem. - Nie używać generatora w niewentylowanych pomieszczeniach lub w okolicach grożących zapaleniem. Jeśli generator uruchomiony zostanie w dobrze wentylowanym pomieszczeniu, spaliny muszą być odprowadzane na świeże powietrze za pomocą węża odprowadzającego spaliny. Uwaga: Również w przypadku użycia węża odprowadzającego spaliny, trujące spaliny mogą się ulatniać. Z względu na niebezpieczeństwo pożaru, wąż odprowadzający spaliny nie może być skierowany na łatwopalne materiały. - Niebezpieczeństwo wybuchu: Nigdy nie używać generatora prądotwórczego w pomieszczeniach, w których znajdują się łatwopalne materiały. - Nie należy zmieniać liczby obrotów, która została ustawiona przez producenta. Generator lub podłączone urządzenia mogą zostać uszkodzone. W czasie transportu generator jest zabezpieczony przed przesunięciem lub przewróceniem. Ustawić generator w odległości co najmniej 1 m od ściany i podłączonych urządzeń. - Generator prądotwórczy ustawić w bezpiecznym miejscu na płaskiej powierzchni. Gdy urządzenie jest uruchomione, nie wolno go obracać, przewracać ani zmieniać jego położenia. Silnik przy transportowaniu i tankowaniu urządzenia musi być zawsze wyłączony. Uważać na to, aby w trakcie tankowania paliwo nie wylało się na silnik lub wydech. - Nie używać urządzenia podczas opadów deszczu i śniegu. Nigdy nie dotykać generatora mokrymi rękami. Zabezpieczyć się przed porażeniem prądem. - Przy pracy na wolnym powietrzu używać tylko przeznaczonych do tego, odpowiednio oznaczonych przedłużaczy (H07RN.). - Jeżeli stosuje się przewody przedłużające lub inne niestacjonarne rozwidlenia rozdzielcze, wartość oporu nie powinna nigdy przekraczać 1,5 Ω. Jako wartość orientacyjną można przyjąć, że całkowita długość przewodów o przekroju 1,5 mm² nie powinna przekraczać 60 m, a przy przekroju przewodów

2,5 mm², a całkowita długość nie powinna przekraczać 100 m. - Nie wprowadzać żadnych zmian w ustawieniach generatora i silnika. - Prace naprawcze i nastawcze muszą być przeprowadzone w autoryzowanym serwisie. - Nie tankować, ewentualnie nie opróżniać zbiornika urządzenia w pobliżu otwartego światła, ognia lub iskier. Nie palić! - Nie dotykać mechanicznie ruchomych i gorących części. Nie zdejmować osłon ochronnych. - Nie narażać urządzenia na działanie wilgoci lub pyłu. Dopuszczalna temperatura otoczenia -10 do +40°, wysokość: 1000 m n.p.m., względna wilgotność powietrza: 90% (nie skondensowana) - Generator uruchamiany jest silnikiem spalinowym, który wytwarza ciepło w obszarze wydechu (po przeciwnej stronie gniazdka) i wylotu wydechu. Unikać kontaktu z tą powierzchnią ze względu na niebezpieczeństwo poparzenia. Paliwo jest palne i łatwo zapalne. Nigdy nie napełniać zbiornika paliwem podczas pracy urządzenia. Części silnika spalinowego o posuwisto-zwrotnym ruchu tłoka mocno się nagrzewają i mogą spowodować poparzenia. Przestrzegać ostrzeżeń zamieszczonych na zespole prądotwórczym. - W przypadku zamontowania urządzenia w dobrze wentylowanym pomieszczeniu muszą zawsze zostać spełnione dodatkowe wymogi dotyczące ochrony przeciwpożarowej i zabezpieczenia przed wybuchem. - Przed użyciem należy sprawdzić, czy zespół prądotwórczy i całe wyposażenie elektryczne (w tym również przewody i połączenia wtykowe) nie są uszkodzone. Zabrania się podłączania zespołu prądotwórczego do innych źródeł energii elektrycznej, np. do sieci zasilania przedsiębiorstwa energetycznego. W wyjątkowych przypadkach, gdy przewidziano rezerwowe podłączenie do istniejącego systemu elektrycznego, musi zostać ono wykonane przez wykwalifikowanego elektryka, przy czym muszą zostać uwzględnione różnice między zasilanym wyposażeniem, które korzysta z publicznej sieci elektrycznej, a pracą zespołu prądotwórczego. Zgodnie z normą ISO 8528 informacja dotycząca różnic musi zostać zamieszczona w instrukcji obsługi. Ze względu na wysokie obciążenia mecha

niczne należy stosować wyłącznie przewody w izolacji gumowej o podwyższonej odporności na uszkodzenia mechaniczne (spełniające wymogi normy IEC 60245-4) lub inne wyposażenie o takich samych właściwościach.

Ostrzeżenie! Należy zawsze przestrzegać przepisów dotyczących bezpieczeństwa elektrycznego, które obowiązują dla miejsca, w tym ma być eksploatowany zespół prądotwórczy. Ostrzeżenie! W przypadku ponownego zasilania urządzenia przy zespole prądotwórczym należy uwzględnić odpowiednie wymagania i środki ostrożności w zależności od środków zabezpieczających tego urządzenia i obowiązujących zaleceń i przepisów. Zespoły prądotwórcze należy używać wyłącznie w warunkach otoczenia zgodnych z tymi podanymi w instrukcji obsługi i nie przekraczając ich mocy znamionowej. Jeżeli zespół prądotwórczy eksploatowany jest w warunkach innych niż warunki referencyjne normy ISO 8528-8 i jeżeli chłodzenie silnika lub generatora jest obniżone, np. na skutek eksploatacji w miejscach o niekorzystnych warunkach, wówczas konieczne jest obniżenie mocy zespołu. Należy umożliwić dostęp do odpowiednich informacji, aby poinformować użytkownika o koniecznym zmniejszeniu mocy w przypadku eksploatacji w wysokich temperaturach, przy danej wysokości ustawienia lub wilgotności powietrza w odniesieniu do wartości referencyjnych. W danych technicznych podane wartości poziomu mocy akustycznej (LWA) i poziomu ciśnienia akustycznego (LWM) przedstawiają poziom emisji i niekoniecznie wskazują bezpieczny poziom pracy. Ponieważ istnieje związek pomiędzy poziomem immisji a emisji, dane te są jedynie pomocą w ustalaniu właściwych dodatkowych środków ostrożności. Na poziom immisji mają wpływ właściwości pomieszczenia roboczego, inne źródła hałasu, jak np. liczba urządzeń, czas i inne procesy ograniczające, przy których użytkownik odczuwa hałas. Dozwolony poziom immisji może różnić się w zależności od kraju. Poziom immisji może być pomocną informacją w celu oszacowania ryzyka i niebezpieczeństwa. - Nie używać elektrycznych pomocy warsztatowych (również przedłużaczy i połączeń wtykowych), które są uszkodzone.

• Elektryczne przewody i podłączone urządzenia muszą działać bez zarzutu.
• Podłączać można jedynie takie urządzenia, których wartości napięcia są zgodne z napięciem wyjściowym generatora.
• Nigdy nie podłączać generatora do sieci (gniazdka wtykowego). Długości kabli do odbiornika muszą być możliwie najkrótsze. Zanieczyszczone materiały konserwacyjne i surowce pomocnicze oddawać do przeznaczonych do tego punktów zbiorczych. Opakowanie, metal i tworzywa sztuczne oddać do recyklingu.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1-3)

1 Wskaźnik poziomu paliwa 2 Korek zbiornika paliwa 3 Gniazdko 230 V~ (2 szt.) 4 Podłączenia uziemienia 5 Wyłącznik bezpieczeństwa 230 V 6 Woltomierz 7 Korek wlewu oleju 8 Korek spustowy oleju 9 Zabezpieczenie przed brakiem oleju 10 Włącznik/wyłącznik 11 Dźwignia ssania 12 Rozrusznik rewersyjny 13 Kran paliwa 14 Klucz do świec zapłonowych 15 Lej do napełniania oleju

2.2 Zakres dostawy

Prosimy sprawdzić na podstawie podanego zakresu dostawy, czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia, przedstawiając dowód zakupu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę gwarancyjną.

• Otworzyć opakowanie i ostrożnie wyjąć urządzenie. Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest). Sprawdzić, czy dostawa jest kompletna. Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w transporcie. W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji.

Niebezpieczeństwo!

Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z tworzywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

Instrukcja oryginalna

3. Użycie zgodne z przeznaczeniem

Urządzenie nadaje się do wszystkich zastosowań, które przewidziane są do pracy przy napięciu zmiennym 230V~. Koniecznie uważać na ograniczenia z dodatkowych wskazówek bezpieczeństwa. Przeznaczeniem generatora jest zasilanie urządzeń elektrycznych i zaopatrywanie źródła światła w energię. Przy urządzeniach domowych należy sprawdzić ich oznaczenia według zaleceń producenta. Jeśli mają Państwo wątpliwości, proszę spytać w autoryzowanym punkcie sprzedaży.

Urządzenie używać tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji, jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/właściciel, a nie producent.

Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowego, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

4. Dane techniczne

Częstotliwość Fnnp: 50 Hz

Rodzaj silnika: 4-suwowy, chłodzony powietrzem

Pojemność skokowa: 208 cm³

Max. moc: 4,1 kW/5,6 PS

PL

Paliwo: benzyna bezołowiowa (E10)

Pojemność zbiornika na paliwo: 15 l

Olej silnikowy: ok. 0,6 l

Zużycie przy 2/3 obciążenia: ok. 1,1 l/h

Waga: 37 kg

Poziom ciśnienia akustycznego Lb: 73,1 dB (A)

Poziom mocy akustycznej LWA / odchylenie K: 96 dB (A) / 1,88 dB (A)

Współczynnik mocy cos φ: 1

Klasa mocy: G1

Maksymalna temperatura: 40°C

Maks. wysokość ustawienia (CiNN): 1000 m

Świeca zapłonowa: LG F 7RTC

Tryb pracy S1 (tryb pracy ciągłej)

Urządzenie może trwale pracować przy podanej mocy.

Tryb pracy S2 (tryb pracy krótkookresowej)

Urządzenia z krótki czas (przy podanej mocy (5 min.). Następnie nały wylaczy urządzenia, aby nie doprowadzić do niedozwolonego nagrzania się (5 min.).

5. Przed uruchomieniem

5.1 Elektryczne bezpieczniki:

• Elektryczne przewody i podłączone urządzenia muszą działać bez zarzutu.
• Podłączone instalacje są zgodne z napięciem wyjściowym generatora.
• Nigdy nie podłączaj generatora do sieci (gniazdka wtykowego). Długości kabli do odbiornika muszą być możliwie najkrótsze.

5.2 Ochrona środowiska

Zanieczyszczone materiały konserwacyjne i surowce pomocnicze oddawać do przeznaczonych do tego punktów zbiorczych. Opakowanie, metal i tworzywa sztuczne oddać do recyklingu.

5.3 Uziemienie

W celu odprowadzenia ładunków dozwolone jest uziemienie obudowy urządzenia. Połączyć przewód z jednej strony z przyłączem uziemiającym generatora (rys. 3/4), a z drugiej z zewnętrzną masą (np. uziom prętowy).

6. Obsługa

Uwaga! Przed pierwszym uruchomieniem musi zostać uzupełniony olej silnikowy i paliwo.

• Skontrolować stan paliwa, w razie konieczności napełnić. Dbać o wystarczającą wentylację urządzenia. Upewnić się, że przewód zapłonowy przymocowany jest do świecy zapłonowej. Sprawdzić bezpośrednie otoczenie generatora prądotwórczego.
• Ewentualnie dołączone elektryczne urządzenia

6.1 Uruchamianie silnika

• Otworzyć kurek paliwa (13); w tym celu przekręcić kurek do dołu.
• Ustawić włącznik/wyłącznik (10) w pozycji "ON".
• Przepustnicę (11) ustawić w pozycji I O I.
• Uruchomić silnik starterem rewersyjnym (12), pociągając w tym celu mocno za uchwyt. Jeśli silnik nie został uruchomiony, należy ponownie pociągnąć za uchwyt.
• Po uruchomieniu silnika przesunąć z powrotem przepustnicę (11).

Uwaga!

Przy rozruchu za pomocą włącznika rewersyjnego może dojść do zranienia ręki przez nagłe odbicie, spowodowane uruchomionym silnikiem. Przy rozruchu nosić rękawice ochronne.

6.2 Obciążanie generatora prądotwórczego

• Podłączyć do gniazdek 230 V~ (3) urządzenia, które mają być zasilane prądem z generatora.

Uwaga: Te gniazdka mogą być obciążone w sposób ciągły (S1) mocą 2100W i krótkotrwale (S2) przy maksymalnie 5 minut mocą 2300W.

• Generator prądotwórczy przeznaczony jest do zasilania urządzeń wymagających zasilania prądem zmiennym 230 V.
• Nie podłączać generatora do sieci gospodarstwa domowego; może to spowodować uszkodzenie generatora lub innych urządzeń elektrycznych w sieci.

Wskazówka: Niektóre urządzenia elektryczne (wyrzynarki elektryczne, wiertarki udarowe itd.) podczas pracy w utrudnionych warunkach mogą mieć wyższy pobór prądu.

Niektóre urządzenia elektryczne (np. telewizor, komputer, ...) nie mogą być zasilane przy użyciu generatora.

W przypadku niejasności prosimy zwrócić się z pytaniami do producenta Państwa urządzenia.

6.3 Ochrona przeciążeniowa

Generator prądotwórczy wyposażony jest w zabezpieczenie przeciążeniowe. Powoduje ono wyłączenie gniazdka w przypadku przeciążenia.

Uwaga! Jeśli taki przypadek nastąpi, należy zmniejszyć pobór mocy elektrycznej z generatora lub odłączyć uszkodzone urządzenia.

Uwaga! Uszkodzony przełącznik przeciążeniowy wymieniać tylko na przełącznik przeciążeniowy o takiej samej budowie i mocy. W tym celu skontaktować się z autoryzowanym serwisem.

6.4 Wyłączanie silnika

• Przed wyłączeniem należy na krótko pozostawić generator pracujący bez obciążenia, żeby agregat mógł się schłodzić. Ustawić włącznik/wyłącznik (rys. 1/ poz. 10) na pozycji "STOP". Zakręcić kurek benzyny.

7. Czyszczenie, konserwacja i zamawianie części zamiennych

Przed czyszczeniem i konserwacją należy wyłączyć silnik i wyciągnąć końcówkę świecy zapłonowej ze świecy zapłonowej.

Wskazówka! Niezwłocznie odstawić urządzenie i zgłosić się do punktu serwisowego:

• w przypadku nietypowych drgań i odgłosów. Gdy silnik wydaje się być przegrzany lub ma przerwy w zapłonie

7.1 Czyszczenie

• Urządzenia zabezpieczające, szczeliny powietrza i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym powietrzem o niskim ciśnieniu. Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używać żadnych środków czyszczących

ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda.

7.2 Filtr powietrza

Przestrzegać informacji serwisowych. - Regularnie czyścić filtr powietrza, jeśli konieczne wymienić. - Otworzyć obydwie klamerki (rys. 5/A) i zdjąć pokrywę filtra powietrza (rys. 5/B). Wyjąć elementy filtra (rys. 6/C). - Do czyszczenia elementów nie wolno używać ostrych środków czyszczących lub benzyny. Elementy czyścić przez wytrzepywanie na płaskiej powierzchni. W przypadku mocnych zabrudzeń myć ługiem mydlanym, a następnie wypłukać wodą i pozostawić do wysuszenia na powietrzu. - Składanie następuje w odwrotnej kolejności.

7.3 Świeca zapłonowa

Świecę zapłonową należy konserwować co 50 godzin roboczych.

• Odkręcić końcówkę przewodu świecy zapłonowej.
• Usunąć świecę zapłonową (rys. 7/D) za pomocą dołączonego klucza do świec zapłonowych. Montaż następuje w odwrotnej kolejności.

7.4 Wymiana oleju i sprawdzanie stanu oleju (każdorazowo przed użyciem)

Wymiana oleju powinna być przeprowadzana, gdy silnik jest rozgrzany.

• Urządzenie położyć na odpowiednim podłożu i przechylić lekko w kierunku śruby spustowej oleju.
• Odkręcić śrubę wlewu oleju.
• Odkręcić śrubę spustową oleju i spuścić ciepły olej do zbiornika.
• Po spłynięciu starego oleju zakręcić śrubę spustową oleju i z powrotem równo ustawić generator.
• Nalać olej silnikowy do górnego oznaczenia miernika. Uwaga: Nie dokręcać miernika do sprawdzania poziomu oleju, tylko włożyć do gwintu. Stary olej musi być właściwie utylizowany.

7.5 Automatyczne wyłączanie oleju

Automatyczne wyłączenie oleju działa, gdy oleju silnikowego jest za mało. W tym przypadku silnik nie może zostać włączony lub automatycznie wyłącza się po krótkim czasie. Uruchomienie jest możliwe po uzupełnieniu oleju.

7.6 Konserwacja

We wnętrzu urządzenia nie ma części wymagających konserwacji.

7.7 Magazynowanie

Zostawić urządzenie do schłodzenia (ok. 5 min.). Wyczyścić obudowę urządzenia z zewnątrz. - Przechowywać urządzenie w chłodnym, suchym miejscu, w miejscu odciętym i niedostępnym dla źródeł zapłonu i substancji łatwopalnych.

7.8 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

Typ urządzenia - Numer artykułu urządzenia Numer identyfikacyjny urządzenia - Numer części zamiennej

Aktualne ceny artykułów i informacje znajdują się na stronie: www.isc-gmbh.info

8. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie transportu. Opakowanie jest surowcem i nadaje się do ponownego użycia lub do recyklingu. Urządzenia oraz akcesoria składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucaj uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenia do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

PL

Usterka Przyczyna Behebung
Nie sąna uruchomic silnika	Automatyczewyłączenia oleju dzila	Skontrolowa stan oleju/ naplejnić olej silnikowy
	Zakopcona Świeca zapłonu	Wyczyscić swiece zapłonu, ewentual-nie wymiethnic.
	Brak paliwa	Naplejnić paliwo/ poddać kontrlu ku-rek benzyny
Generator ma za mało napiȩcia lub nie ma napiȩcia	Uszkodzony regulator lub konden-sator	Skontaklowaść z autoryzowanym serwisem
	Zwolniony przyȩćznik ochrony nad-miarowej	Uruchomic przyȩćznik i zmiejejszych liczbę odiorników
	Zanieczyszczony fi ltr powietra	Wyczyscić lub wymiethnic filtr

PL

Tylko dla krajów Unii Europejskiej

Nie wyrzucać elektronarzędzi do śmieci!

Według europejskiej dyrektywy 2012/19/UE o zużytych urządzeniach elektrycznych i elektronicznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych.

Alternatywa recyklingu wobec obowiązku zwrotu urządzenia:

Właściciel elektronarzędzia w przypadku przekazania własności, jest zobowiązany, zamiast odesłania, do współudziału we właściwym przetworzeniu. Stare urządzenia mogą być dostarczone do punktu zbiórki, który przeprowadza eliminację zgodnie z krajowym obiegiem gospodarczym i ustawą o odpadach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które są częściami elektrycznymi.

Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, nawet we fragmentach, dopuszczalne jest tylko za wyraźną zgodą firmy ISC GmbH.

Zmiany techniczne zastrzeżone

PL

Informacje serwisowe

Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfikacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfikacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zamiennych i zużywalnych oraz materiałów eksploatacyjnych.

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu, bądź następujące części konieczne są jako materiały eksploatacyjne.

Kategorie Przyklad
Częsci zuwywajcie sie*	Świeca zapłonowa, filtrgowietra, filtr paliwa
Materiały eksploatacjiyny/cżęsci eksploatacyjne*
Brakujuce;cżȩsci

• nie zawsze wchodzą w zakres dostawy!

W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenia na stronie internetowej www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku? - Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)? - Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu.

PL

Certyfikat gwarancji

Szanowny kliencie, szanowna klientko!

Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funkcjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do Państwa dyspozycji pod wskazanym numerem telefonu biura serwisowego. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fizycznych, które nie używają tego produktu do działalności przemysłowej, rzemieślniczej lub zarobkowej działalności gospodarczej. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.
2. Świadczenia gwarancyjne obejmują wyłącznie wady nowego urządzenia wynikające z błędów w produkcie urządzenia lub w materiale i ograniczają się do usunięcia powyższych wad bądź wymiany urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonalnym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i zarobkowej działalności gospodarczej lub eksploatacji przy podobnym obciążeniu postanowienia umowy gwarancyjnej tracą moc.
3. Gwarancji nie podlegają:
4. szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenia do nieprawidłowego napięcia sieciowego lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia.
5. szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przechylenia urządzenia lub stosowania innych niż zalecane narzędzi i akcesoriów), nieprzestrzegania zaleceń dotyczących konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia).
6. uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego, prawidłowego lub innego naturalnego zużycia.
7. Okres gwarancji wynosi 60 miesięcy licząc od dnia kupna urządzenia. Roszczenia gwarancyjne winny być zgłaszane w przeciągu dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.
8. W celu przystąpienia do roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na następującej stronie: www.isc-gmbh.info. Proszę przygotować rachunek lub inny dokument zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabliczki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie.

Naturalnie istnieje możliwość usunięcia usterek i wad nieobjętych gwarancją bądź po jej upływie za zwrotem kosztów. W tym celu prosimy przesłać urządzenie na adres naszego biura serwisowego.

W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instrukcji obsługi.

Niebezpieczeństwo!

Podczas korzystania z urządzenia należy przestrzegać określonych środków bezpieczeństwa, aby zapobiec obrażeniom i szkodom. Prosimy zatem dokładnie przeczytać tę instrukcję obsługi / wskazówki bezpieczeństwa. Dobrze ją zachować, aby mieć te informacje zawsze pod ręką. Jeśli przekazujesz urządzenie innym osobom, przekaż wraz z nim również tę instrukcję obsługi / wskazówki bezpieczeństwa. Nie ponosimy żadnej odpowiedzialności za szkody i wypadki powstałe w wyniku nieprzestrzegania tej instrukcji obsługi i wskazówek bezpieczeństwa.

Objaśnienie naklejki z symbolami na urządzeniu (rys. 8)

Paliwo: ...normalna bezołowiowa benzyna (E10)

Pojemność zbiornika: 15 l

Silnik może być stale eksploatowany z podaną mocą.

10. Usuwanie usterek

Paliwo: normalna bezołowiowa benzyna (E10)

Pojemność zbiornika: 15

Olej silnikowy: ok. 0,6 l

Zużycie przy 2/3 obciążenia: ok. 1,1 l/h

Masa: 37 kg

Poziom ciśnienia akustycznego Lp: 73,1 dB (A)

Intenzitet buke L_WA /Nesigurnost K 96 dB (A)/1,88 dB(A)

Faktor snage cos .. 1

Klasa snage: .G1

Temperatura maks: 40°C

Max. visina postavljanja (i.r.m.): 1000 m

Svjedica: LG F 7RTC

Vrsta pogona S1 (stalni pogon)

Stroj moze stalno raditi navenedenom snagom.

Vrsta pogona S2 (kratkotrajni pigeon)

Stoj smije raditi samo katkotrajno s navenedenom snagom (5 min.).Nakon toga stroj mora mirovati u nekom vremenskom intervalu kako se ne bi nedopusteno pregrijao (5 min.).

HR
