Termék típusa	Vezeték nélküli fúró-csavarozó
Márka	RYOBI
Modell	One+ R18DD4
Névleges feszültség	18 V
Akkumulátor típusa	Lítium-ion (One+ 18 V sorozat)
Maximális fúrási kapacitás	13 mm (fa, fém, műanyag)
Befogófej	Önfeszítő, kapacitás 13 mm
Sebességek	2 mechanikus sebesség
Nyomaték beállítása	24 pozíció
Forgásirány	Váltakozó (előre/hátra)
Világítás	Beépített LED
Mágneses tálca	Igen, bit tárolására
Bit tartó	Igen, a szerszám testében
Csavarozó bitek mellékelve	Igen (több méret)
Súly (akkumulátor nélkül)	Körülbelül 1,2 kg
Méretek (H x Sz x M)	Körülbelül 200 x 200 x 70 mm
Használati hőmérséklet	0 °C - 40 °C
Töltési hőmérséklet	10 °C - 38 °C
Karbantartás	Tisztítás tiszta ruhával, oldószer nélkül
Javítások	RYOBI hivatalos szervizközpont
Garancia	2 év (online regisztrációval 3 évre bővíthető)
Szabványok	CE, megfelel az európai irányelveknek

Gyakran ismételt kérdések - One+ R18DD4 RYOBI

Hogyan cseréljem ki a csavarozó biteket?

Távolítsa el a használt bitet, és illessze be az új bitet az önfeszítő befogófejbe. Húzza meg kézzel a gyűrű elfordításával, amíg a bit jól rögzül.

Milyen akkumulátort használhatok ehhez a csavarozóhoz?

Minden RYOBI One+ 18V akkumulátor kompatibilis. Az akkumulátor nem része a szerszámnak. Győződjön meg arról, hogy jó állapotú és a környezeti hőmérsékletnek megfelelő akkumulátort használ.

Hogyan állítsam be a meghúzási nyomatékot?

Fordítsa el a befogófej mögött található nyomatékbeállító gyűrűt. A gyűrűn lévő számok a nyomaték szintjét jelzik. Alacsony szám a kis csavarokhoz, magas szám a nagy csavarokhoz vagy fúráshoz.

Hogyan kapcsoljam be a LED-et?

A beépített LED automatikusan bekapcsol, amikor megnyomja a ravaszt. Megvilágítja a munkaterületet, és néhány másodperccel a ravasz elengedése után kialszik.

Hogyan váltsak sebességet?

Használja a fogantyú tetején található sebességválasztót. 1. pozíció alacsony sebesség (magas nyomaték) kemény anyagok csavarozásához vagy fúrásához; 2. pozíció magas sebesség lágy anyagok fúrásához.

Fúrhatok fémet ezzel a csavarozóval?

Igen, megfelelő, 13 mm alatti átmérőjű fúróval. Kezdje alacsony sebességgel, és használjon fémfúrót. Alkalmazzon egyenletes nyomást erőlködés nélkül.

Hogyan karbantartsam a csavarozót?

Rendszeresen tisztítsa a szerszámot tiszta, száraz ruhával. Ne használjon oldószereket a műanyag részeken. Ellenőrizze a rögzítőcsavarokat és a mozgó alkatrészeket. Javítás esetén vegye fel a kapcsolatot egy hivatalos szervizzel.

Mit tegyek, ha a fúró elakad?

Azonnal állítsa le a szerszámot a ravasz elengedésével. Ne erőltesse a kioldást. Határozza meg az okot: ferde fúró, anyag áthatolása vagy túlterhelés. Javítsa a helyzetet az újraindítás előtt.

Hogyan regisztráljam a garanciámat?

Regisztráljon a www.ryobitools.eu oldalon a vásárlást követő 30 napon belül, hogy a garanciát 3 évre bővítse. Őrizze meg a számláját vásárlási igazolásként.

Hol találok alkatrészeket?

Csak eredeti RYOBI alkatrészeket használjon. Tekintse meg a hivatalos szervizközpontok listáját a http://fr.ryobitools.eu/header/service-and-support/service-agents oldalon, vagy lépjen kapcsolatba a forgalmazóval.

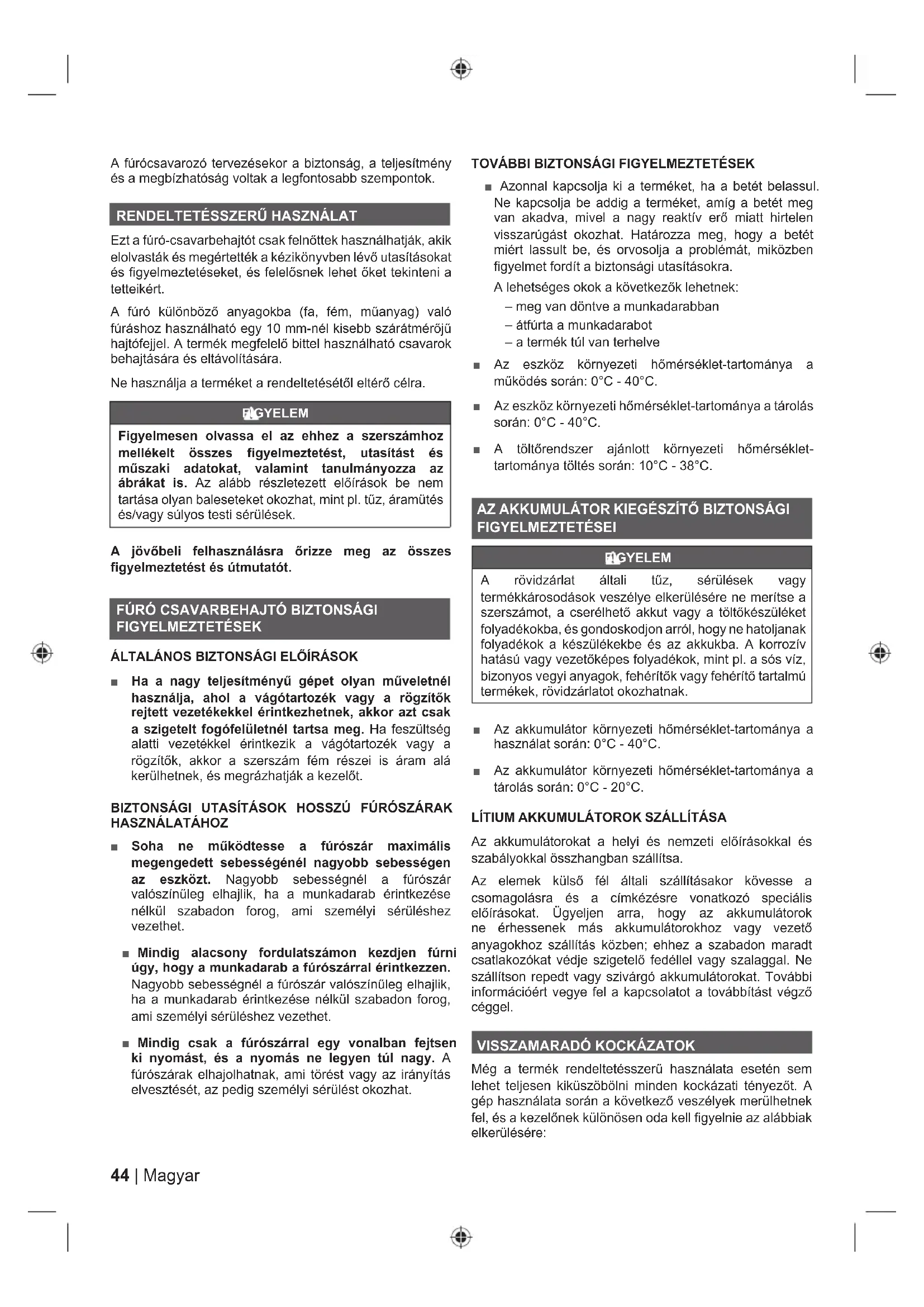

HASZNÁLATI ÚTMUTATÓ One+ R18DD4 RYOBI

A fúrócsavarozó tervezésekor a biztonság, a teljesítmény és a megbízhatóság voltak a legfontosabb szempontok.

RENDELTETÉSSZERÜ HASZNÁLAT

Ezt a fúró-csavarbehajtót csak felnőttek használhatják, akik elolvasták és megértették a kézikönyvben lévő utasításokat és figyelmeztetéseket, és felelősnek lehet őket tekinteni a tetteikért.

A fúró különböző anyagokba (fa, fém, műanyag) való fúráshoz használható egy 10 mm-nél kisebb szárátmérőjű hajtófejjel. A termék megfelelő bittel használható csavarok behajtására és eltávolítására.

Ne használja a terméket a rendeltetésétől eltérő célra.

FIGYELEM

Figyelmesen olvassa el az ehhez a szerszámhoz mellékelt összes figyelmeztetést, utasítást és műszaki adatokat, valamint tanulmányozza az ábrákat is. Az alább részletezett előírások be nem tartása olyan baleseteket okozhat, mint pl. tűz, áramütés és/vagy súlyos testi sérülések.

A jövőbeli felhasználásra örizze meg az összes figyelmeztetést és útmutatót.

FÚRÓ CSAVARBEHAJTÓ BIZTONSÁGI FIGYELMEZTETÉSEK

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

Ha a nagy teljesítményű gépet olyan műveletnél használja, ahol a vágótartozék vagy a rögzítők rejtett vezetékekkel érintkezhetnek, akkor azt csak a szigetelt fogófelületnél tartsa meg. Ha feszültség alatti vezetékkel érintkezik a vágótartozék vagy a rögzítők, akkor a szerszám fém részei is áram alá kerülhetnek, és megrázhatják a kezelőt.

BIZTONSÁGI UTASÍTÁSOK HOSSZÚ FÚRÓSZÁRAK HASZNÁLATÁHOZ

• Soha ne működtesse a fúrószár maximális megengedett sebességénél nagyobb sebességen az eszközt. Nagyobb sebességnél a fúrószár valószínűleg elhajlik, ha a munkadarab érintkezése nélkül szabadon forog, ami személyi sérüléshez vezethet.
  ■ Mindig alacsony fordulatszámon kezdjen fúrni úgy, hogy a munkadarab a fúrószárral érintkezzen. Nagyobb sebességnél a fúrószár valószínűleg elhajlik, ha a munkadarab érintkezése nélkül szabadon forog, ami személyi sérüléshez vezethet.
  ■ Mindig csak a fúrószárral egy vonalban fejtsen ki nyomást, és a nyomás ne legyen túl nagy. A fúrószárák elhajolhatnak, ami törést vagy az irányítás elvesztését, az pedig személyi sérülést okozhat.

TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK

- Azonnal kapcsolja ki a terméket, ha a betét belassul. Ne kapcsolja be addig a terméket, amíg a betét meg van akadva, mivel a nagy reaktív erő miatt hirtelen visszarúgást okozhat. Határozza meg, hogy a betét miért lassult be, és orvosolja a problémát, miközben figyelmet fordít a biztonsági utasításokra.

A lehetséges okok a következők lehetnek:

– meg van döntve a munkadarabban
– átfúrta a munkadarabot
- a termék túl van terhelve

Az eszköz környezeti hőmérséklet-tartománya a működés során: 0°C - 40°C.
Az eszköz környezeti hömérséklet-tartománya a tárolás során: 0°C - 40°C.
A töltörendszer ajánlott környezeti hömérséklet- tartománya töltés során: 10°C - 38°C.

AZ AKKUMULÁTOR KIEGÉSZÍTŐ BIZTONSÁGI FIGYELMEZTETÉSEI

FIGYELEM

A rövidzárlat általi tüz, sérülések vagy termékkárosodások veszélye elkerülésére ne merítse a szerszámot, a cserélhető akkut vagy a töltőkészüléket folyadékokba, és gondoskodjon arról, hogy ne hatoljanak folyadékok a készülékekbe és az akkukba. A korrozív hatású vagy vezetőképes folyadékok, mint pl. a sós víz, bizonyos vegyi anyagok, fehérítők vagy fehérítő tartalmú termékek, rövidzárlatot okozhatnak.

Az akkumulátor környezeti hömérséklet-tartománya a használat során: 0°C - 40°C.
Az akkumulátor környezeti hőmérséklet-tartománya a tárolás során: 0°C - 20°C.

LÍTIUM AKKUMULÁTOROK SZÁLLÍTÁSA

Az akkumulátorokat a helyi és nemzeti előírásokkal és szabályokkal összhangban szállítsa.

Az elemek külső fél általi szállításakor kövesse a csomagolásra és a címkézésre vonatkozó speciális előírásokat. Ügyeljen arra, hogy az akkumulátorok ne érhessenek más akkumulátorokhoz vagy vezető anyagokhoz szállítás közben; ehhez a szabadon maradt csatlakozókat védje szigetelő fedéllel vagy szalaggal. Ne szállítson repedt vagy szivárgó akkumulátorokat. További információért vegye fel a kapcsolatot a továbbítást végző céggel.

VISSZAMARADÓ KOCKÁZATOK

Még a termék rendeltetésszerű használata esetén sem lehet teljesen kiküszöbölni minden kockázati tényezőt. A gép használata során a következő veszélyek merülhetnek fel, és a kezelőnek különösen oda kell figyelnie az alábbiak elkerülésére:

■ Zaj okozta halláskárosodás

- A fülét ért zajterhelést csökkentse megfelelő hallásvédő eszközzel.

■ Szemsérülés

- Viseljen védőszeműveget vagy szemvédőt a termék használatakor.

■ Vibráció okozta sérülések

– Korlátozza a kitettséget. Kövesse a Kockázatok csökkentése című rész utasításait.

■ Rejtett vezetékek megérintéséből eredő áramütés

– A terméket csak a szigetelt felületeknél fogja.

■ Por okozta sérülések

- A termék használata közben képződő por légzőszervi problémákat okozhat. Viseljen megfelelő porvédő maszkot a megmunkált anyag részecskéi ellen védő szűrőkkel.

KOCKÁZATCSÖKKENTÉS

Arról számoltak be, hogy a kéziszerszámok használata során fellépő vibráció bizonyos személyeknél hozzájárulhat az úgynevezett Raynaud-szindróma (Raynaud's Syndrome) nevű állapot kialakulásához. A tünetei lehetnek: az ujjak zsibbadása, elfehéredése, szúrások érzése, amelyek hidegnek kitéve gyakran felerősödnek. Az öröklődő tényezők, a hidegnek kitettség és verejtékezés, a diéta, a dohányzás és munka közben alkalmazott fogások valószínűleg mind hozzájárulhatnak ezen tünetek megjelenéséhez. A vibráció hatásainak csökkentése érdekében a kezelőnek be kell tartani az alábbi óvintézkedéseket:

■ Hideg időben tartsa melegen a testét. A gép használatakor viseljen kesztyűt a kéz és a csukló melegen tartásához. Arról számoltak be, hogy a hideg időjárásnak fontos szerepe van a Raynaud-szindróma kialakulásában.
- Bizonyos időtartamú használat után mindig végezzen gyakorlatokat a vérkeringés javításához.
■ Gyakran tartson munkaszünetet. Korlátozza a napi munkaidőt.

Ha ezen állapot bármelyik tünetét tapasztalja, azonnal hagyja abba a munkát, és tájékoztassa az orvosát a tünetekröl.

BIGYELEM

A gép hosszabb idejű folyamatos használata sérüléseket okozhat vagy súlyosbíthatja a tüneteket. Ha a gépet hosszú időn át kell használnia, tartson gyakran szünetet.

ISMERJE MEG A TERMÉKET

1. oldal.

2. Sebességválasztó

3. Nyomatékszabályozó gyűrű
4. Gyorstokmány

5. Forgásirány-választó

6. Fordulatszám-szabályozós kioldókapcsoló

7. Kar, szigetelt fogófelület
8. Mágneses tálca
9. LED lámpa
10. Bittartó
11. Csavarhúzó bitek
12. Akkumulátornyílás

KARBANTARTÁS

PI GYELEM

Alkatrészek szerelésekor, beállítások végzésekor, tisztításkor, karbantartás végzésekor, illetve használaton kívül mindig húzza ki a gépet az elektromos hálózatból. Ha a terméket leválasztja az áramellátásról, megakadályozza a véletlen elindítást, ami komoly sérülést okozhat.

FIGYELEM

Szervizeléskor csak a gyártó eredeti cserealkatrészeit, kiegészítőit és rátéteit használja. Bármilyen más alkatrész használata veszélyes és a termék károsodását okozhatja.

A műanyag részek tisztításakor tartózkodjon a tisztítószerek használatától. A kereskedelmi forgalomban kapható oldószerek rongáló hatással vannak a műanyagból készült elemek többségére. A por és egyéb szennyeződések stb. tisztítására használjon egy tiszta ruhadarabot.

BIGYELEM

A műanyag részek semmilyen körülmények között nem érintkezhetnek fékolajjal, benzinnel, petróleum alapú termékekkel, beszívódó olajokkal stb. Ezek a vegyszerek olyan vegyületeket tartalmaznak, melyek megrongálhatják, meglágyíthatják vagy lebonthatják a műanyagból készült részeket, ami súlyos testi sérüléseket is okozhat.

FIGYELEM

A nagyobb biztonság és megbízhatóság érdekében minden javítást hivatalos szervizközpontban kell elvégeztetni.

KENÉS

A termékben lévő összes csapágy a termék teljes élettartamára elegendő kenőanyaggal van feltöltve, normál körülmények közötti használat esetén. Ebböl kifolyólag nincs szükség arra, hogy a gép belső részeit kenje.

KÖRNYEZETVÉDELEM

Segítse elő az alapanyagok újrahasznosítását azzal, hogy nem helyezi el őket a háztartási szemétben. Környezetvédelmi megfontolásból az elhasználódott gépet és tartozékokat, valamint a csomagolóanyagokat szelektív módon kell gyűjteni.

SZIMBÓLUMOK

V Volt

Biztonsági fi gyelmeztetés

Egyenáram

min ^-1

Fordulatok ill. löketek száma percenként

Tokmány kapacitása

CE megfelelőség

Üresjárati fordulatszám

Eurázsiai megfelelőségi jelzés

A gép bekapcsolása előtt fi gyelmesen olvassa el az útmutatót.

Ukrajnai megfelelőségi nyilatkozat

A kiselejtezett elektromos termékeket nem szabad a háztartási hulladékkal együtt kidobni. Ezeket újra kell hasznosítani, ha van rá lehetőség. Az újrahasznosítással kapcsolatban érdeklődjön a helyi önkormányzatnál vagy a termék forgalmazójánál.

A KÉZIKÖNYVBEN HASZNÁLT SZIMBÓLUMOK

Megjegyzés

Külön értékesített alkatrészek és kiegészítők

Maximális nyomaték

Nyomaték, minimális

Fordulatszám, minimális

Fordulatszám, maximális

A következő jelölőszavak és jelentések arra szolgálnak, hogy megmagyarázzák a termékkel kapcsolatos veszélyességi szinteket.

⚠️ VESZÉLY

Egy bekövetkező veszélyes helyzetet jelez, ami, ha nem előzik meg, halált vagy komoly sérülést eredményez.

FIGYELEM

Egy potenciálisan bekövetkező veszélyes helyzetet jelez, ami, ha nem előzik meg, halált vagy súlyos sérülést eredményezhet.

VIGYÁZAT

Egy potenciálisan veszélyes helyzetet jelez, ami, ha nem előzik meg, kisebb vagy mérsékelten súlyos sérülést eredményezhet.

VIGYÁZAT

(Biztonsági figyelmeztető szimbólum nélkül) Egy olyan helyzetet jelez, ami anyagi kárt eredményezhet.

A vibráció-kibocsátás adatlapon megadott értéke az EN62841 által meghatározott szabványosított mérési eljárás szerint lett megmérve, amely lehetővé leszi a különböző szerszámok összehasonlítását. Használható a kitettség előzetes felmérésére is. A nyilatkozatban szereplő kibocsátási érték a szerszám főbb alkalmazási területeire vonatkozik. Ugyanakkor, ha a szerszámot más alkalmazásokra, más kiegészítőkkel használják vagy rosszul tartják karban, a vibráció-kibocsátás értéke etől elterő is lehet. Ez jelentősen növelheti a kitettség szintjét a gép teljes használati időtartama során.

A vibrációnak való kitettség szintjének becslésekor figyelembe kell venni azokat az időintervallumokat is, amikor a szerszám ki van kapcsolva, vagy működik, de nem végeznek munkát vele. Ez jelentősen csökkentheti a kitettség szintjét a gép teljes használati időtartama során. Tegyen további óvintézkedéseket a kezelő vibrációval szembeni megvédése érdekében: tartsa karban a szerszámot és a tartozékokat, tartsa melegen a kezét, tervezze meg a munkafolyamatot.

RU ОСТОРОЖНО!

A vásárlásból adódó törvényben rögzített jogok mellett a termékre az alábbi garancia vonatkozik.

1. A fogyasztói garancia tartama 24 hónap, mely a termék vásárlásának, napjával kezdódik. Ezt a dátumot számlával vagy a vásárlást igazoló egyéb dokumentummal kell bizonyítani. A termék rendeltetése csak fogyasztói és magáncélú használat. Ezért professzionális vagy kereskedelmi használat esetén a garancia nem érvényes.
2. A szerszámgépek (egyenáramú/váltóáramú) egy részénél a garancia időtartama a www.ryobitools.eu weblapon regisztrálva meghosszabbítható. Az áruházakban, a csomagoláson, illetve a termék dokumentációjában egyértelmüen jelezve van, hogy az adott termék garanciája meghosszabbítható-e. A végfelhasználónak a vásárlás dátumától számított 30 napon belül regisztrálnia kell az újonnan vásárolt szerszámot. A végfelhasználó akkor regisztrálhat a kiterjesztett garanciára, ha az ország, ahol lakik, fel van sorolva az online regisztrációs ürlapon azon országok között, ahol választható ez az opció. Ezenkívül a végfelhasználónak bele kell egyeznie az online regisztrálás során szükséges adatok tárolásába, és el kell fogadnia a felhasználási feltételeket. A kiterjesztett garanciát a regisztráció beérkezéséről e-mailben küldött visszaigazolás és a vásárlás dátumát tartalmazó eredeti számla igazolja.
3. A garancia a termék vásárlásakor fennálló, a gyártás során keletkezett hibákra és anyaghibákra érvényes a garanciális időtartamon belül. A garancia csak a javításra/cserére korlátozódik, és nem terjed ki semmilyen egyéb kötelezettségre, nem kizárólagosan ideértve a véletlen vagy szándékos rongálást. A garancia nem érvényes, ha a terméket nem megfelelően, a használati utasításban foglaltakkal ellentétesen, illetve nem megfelelően csatlakoztatva használták. A garancia nem vonatkozik:

- a terméket a nem megfelelő karbantartás következtében ért károsodásra

– megváltoztatott vagy átalakított termékre
- olyan termékre, melyen az eredeti azonosítókat (védjegy, sorozatszám) megrongálták, megváltoztatták vagy eltávolították
- a használati utasítás be nem tartásából eredő kárra
– CE jelöléssel nem rendelkező termékekre
– olyan termékre, melyet nem képzett, illetve a Techtronic Industries által nem feljogosított szerelő javított

- nem megfelelő (áramerősségű, feszültségű, frekvenciájú) áramforrásra csatlakoztatott termékre

– külső (vegyi, fizikai, ütés) hatásokból vagy idegen anyagokból eredő károkra
- a cserélhető alkatrészek természetes kopására és elhasználódására
– a szerszám helytelen használatára, túlterhelésére
– nem jóváhagyott tartozékok és alkatrészek használatára

- A szerszámmal adott vagy külön megvásárolt tartozékokra. Ilyenek például (de nem kizárólag) a csavarhúzófejek, fúrószárák, csiszolókorongok, csiszolópapír, kések, oldalirányú terelők.

– A természetes kopásnak, elhasználódásnak kitett alkatrészek és kiegészítők, például (de nem kizárólag) szerviz- és karbantartókészletek, szénkefék, csapágyak, tokmány, SDS fúrószár csatlakozója, tápkábel, segédfogantyú, szállítótok, csiszolólap, porzsák, porelvezető cső, filcalátétek, ütömüves csavarbehajtó gép csapszege és rugója stb.

1. A terméket javításra el kell vinni egy meghatalmazott RYOBI szervizbe; ezeket az egyes országokhoz a következő listában találja. Egyes országokban a helyi RYOBI kereskedő vállalja a termék elszállítását a RYOBI szervizbe. A terméket veszélyes tartalom, például benzin nélkül csomagolva, a feladó címét feltüntetve, a hiba rövid leírásával együtt küldje el a RYOBI szervizbe.
2. A jelen garancia hatálya alatt végzett javítás, illetve csere ingyenes. Nem jelenti a garanciális időtartam újraindulását. A kicserélt alkatrészek és szerszámok a mi tulajdonunkba kerülnek. Egyes országokban a szállítás vagy postázás költségét a feladó viseli. A vevőnek a szerszám megvásárlásából adódó törvényes jogai nem változnak.
3. Jelen garancia az Európai Közösségben, Svájcban, Izlandon, Norvégiában, Liechtensteinben, Törökországban és Oroszországban érvényes. E területen kívül kérdezze meg a RYOBI forgalmazót, milyen garancia van érvényben.

HIVATALOS SZERVIZKÖZPONT

A legközelebbi hivatalos szervizközpont megtalálásához látogasson el a http://hu.ryobitools.eu/header/service-and-support/service-agents.

RO CONDITII DE APLICARE A GARANTIEI PENTRU PRODUSELE RYOBI®

Ezúton kijelentjük, hogy a termékek

Fúró-csavarbehajtó

Márka: RYOBI

Tipusszám: R18DD4

Sorozatszám tartomány: 47517401000001 - 475174001999999

megfelel az alábbi Európai Irányelvek és harmonizált szabványok vonatkozó rendelkezéseinek

2006/42/EC, 2014/30/EU, 2011/65/EU,

EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-1:2018

A RoHS dokumentáció összeállítása az EN IEC 63000:2018 szerint történt

CE

Todd Chipner

Senior igazgató, CPT minőség, ázsiai szabályozás és biztonság

A müszaki dokumentáció összeállítására felhatalmazott:

HU A RYOBI a Ryobi Limited védjegye, használata licenc keretében történik.
