One+ R18DD4 - Kruvikeeraja RYOBI - Tasuta kasutusjuhend

Toote tüüp	Juhtmevaba puur-keeraja
Mark	RYOBI
Mudel	One+ R18DD4
Nimipinge	18 V
Aku tüüp	Liitium-ioon (One+ 18 V seeria)
Maksimaalne puurimisvõime	13 mm (puit, metall, plastik)
Padrun	Isekeerduv, võimekus 13 mm
Kiirused	2 mehaanilist kiirust
Pöördemomendi reguleerimine	24 asendit
Pöörlemissuund	Pööratav (edasi/tagasi)
Valgustus	Sisseehitatud LED
Magnetiline kandik	Jah, otsakute hoidmiseks
Otsaku hoidik	Jah, tööriista korpuses
Kaasas keerdotsakud	Jah (mitu suurust)
Kaal (ilma akuta)	Umbes 1,2 kg
Mõõtmed (P x L x K)	Umbes 200 x 200 x 70 mm
Kasutustemperatuur	0 °C kuni 40 °C
Laadimistemperatuur	10 °C kuni 38 °C
Hooldus	Puhastamine puhta lapiga, ilma lahustita
Remont	RYOBI volitatud teeninduskeskus
Garantii	2 aastat (pikendatav 3 aastani veebiregistreerimisega)
Normid	CE, vastavus Euroopa direktiividele

Korduma kippuvad küsimused - One+ R18DD4 RYOBI

Kuidas vahetada keerdotsakuid?

Eemaldage kasutatud otsak ja sisestage uus otsak isekeerduvasse padrunisse. Pingutage käsitsi, keerates rõngast, kuni otsak on kindlalt kinni.

Millist akut saan selle kruvikeerajaga kasutada?

Kõik RYOBI One+ 18V akud on ühilduvad. Aku ei kuulu tööriista komplekti. Veenduge, et kasutate heas seisukorras ja toatemperatuurile sobivat akut.

Kuidas reguleerida pingutusmomenti?

Keerake pöördemomendi reguleerimisrõngast, mis asub padruni taga. Rõnga numbrid näitavad pöördemomendi taset. Madal number väikeste kruvide jaoks, kõrge number suurte kruvide või puurimise jaoks.

Kuidas LED-i sisse lülitada?

Sisseehitatud LED süttib automaatselt, kui vajutate päästikule. See valgustab tööpiirkonda ja kustub mõni sekund pärast päästiku vabastamist.

Kuidas kiirust vahetada?

Kasutage käigulülitit, mis asub käepideme ülaosas. Asend 1 madala kiiruse jaoks (suur pöördemoment) kõvade materjalide keeramiseks või puurimiseks; asend 2 suure kiiruse jaoks pehmete materjalide puurimiseks.

Kas saan selle kruvikeerajaga metalli puurida?

Jah, sobiva puuriga, mille läbimõõt on alla 13 mm. Alustage väikese kiirusega ja kasutage metallipuuri. Rakendage ühtlast survet ilma liigselt surumata.

Kuidas kruvikeerajat hooldada?

Puhastage tööriista regulaarselt puhta ja kuiva lapiga. Ärge kasutage plastosadel lahusteid. Kontrollige kinnituskruvisid ja liikuvaid osi. Remondiks pöörduge volitatud teeninduskeskusesse.

Mida teha, kui puur kinni kiildub?

Peatage tööriist kohe, vabastades päästik. Ärge suruge jõuga lahti. Tehke kindlaks põhjus: puur viltu, tooriku läbistamine või ülekoormus. Parandage olukord enne uuesti käivitamist.

Kuidas oma garantiid registreerida?

Registreeruge saidil www.ryobitools.eu 30 päeva jooksul pärast ostu, et pikendada garantiid 3 aastani. Säilitage ostutšekk ostu tõendina.

Kust leida varuosi?

Kasutage ainult originaalvaruosi RYOBI. Vaadake volitatud teeninduskeskuste loendit saidil http://fr.ryobitools.eu/header/service-and-support/service-agents või võtke ühendust oma edasimüüjaga.

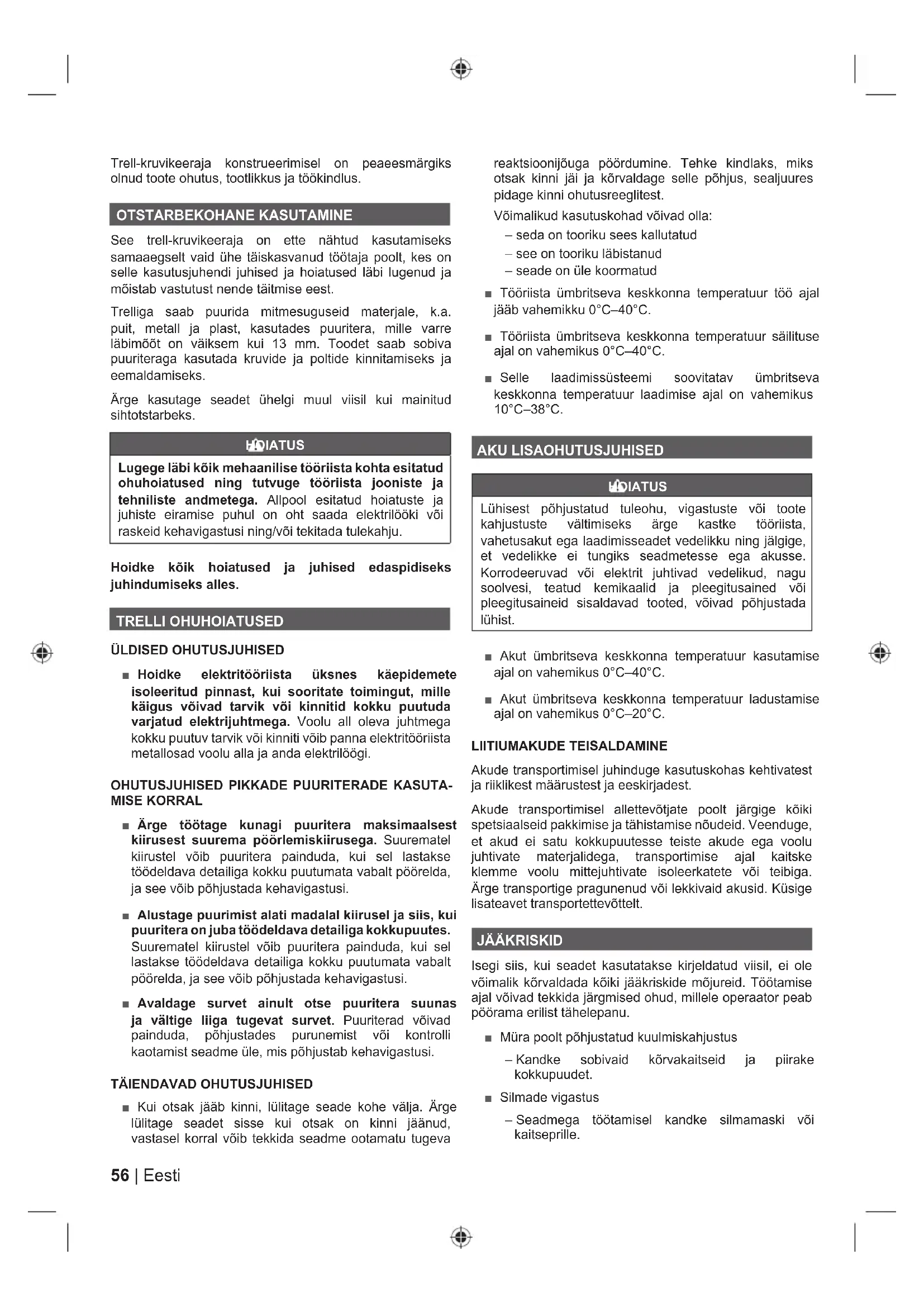

KASUTUSJUHEND One+ R18DD4 RYOBI

Trell-kruvikeeraja konstrueerimisel on peaeesmärgiks olnud toote ohutus, tootlikkus ja töökindlus.

OTSTARBEKOHANE KASUTAMINE

See trell-kruvikeeraja on ette nähtud kasutamiseks samaaegselt vaid ühe täiskasvanud töötaja poolt, kes on selle kasutusjuhendi juhised ja hoiatused läbi lugenud ja möistab vastutust nende täitmise eest.

Trelliga saab puurida mitmesuguseid materjale, k.a. puit, metall ja plast, kasutades puuritera, mille varre läbimõõt on väiksem kui 13 mm. Toodet saab sobiva puuriteraga kasutada kruvide ja poltide kinnitamiseks ja eemaldamiseks.

Ärge kasutage seadet ühelgi muul viisil kui mainitud sihtotstarbeks.

HDIATUS

Lugege läbi köik mehaanilise tööriista kohta esitatud ohuhoiatused ning tutvuge tööriista jooniste ja tehniliste andmetega. Allpool esitatud hoiatuste ja juhiste eiramise puhul on oht saada elektrilööki või raskeid kehavigastusi ning/või tekitada tulekahju.

Hoidke köik hoiatused ja juhised edaspidiseks juhindumiseks alles.

TRELLI OHUHOIATUSED

■ Hoidke elektritööriista üksnes käepidemete isoleeritud pinnast, kui sooritate toimingut, mille käigus võivad tarvik või kinnitid kokku puutuda varjatud elektrijuhtmega. Voolu all oleva juhtmega kokku puutuv tarvik või kinniti võib panna elektritööriista metallosad voolu alla ja anda elektrilöögi.

OHUTUSJUHISED PIKKADE PUURITERADE KASUTA- MISE KORRAL

• Ärge töötage kunagi puuritera maksimaalsest kiirusest suurema pöörlemiskiirusega. Suurematel kiirustel võib puuritera painduda, kui sel lastakse töödeldava detailiga kokku puutumata vabalt pöörelda, ja see võib põhjustada kehavigastusi.
  ■ Alustage puurimist alati madalal kiirusel ja siis, kui puuritera on juba töödeldava detailiga kokkupuutes. Suurematel kiirustel võib puuritera painduda, kui sel lastakse töödeldava detailiga kokku puutumata vabalt põörelda, ja see võib põhjustada kehavigastusi.
• Avaldage survet ainult otse puuritera suunas ja vältige liiga tugevat survet. Puuriterad võivad painduda, põhjustades purunemist või kontrolli kaotamist seadme üle, mis põhjustab kehavigastusi.

TÄIENDAVAD OHUTUSJUHISED

Kui otsak jääb kinni, lülitage seade kohe välja. Ärge lülitage seadet sisse kui otsak on kinni jäänud, vastasel korral vöib tekkida seadme ootamatu tugeva

reaktsioonijõuga pöördumine. Tehke kindlaks, miks otsak kinni jäi ja kõrvaldage selle põhjus, sealjuures pidage kinni ohutusreeglitest.

Võimalikud kasutuskohad võivad olla:

• seda on tooriku sees kallutatud
  – see on tooriku läbistanud
  – seade on üle koormatud

• Tööriista ümbritseva keskkonna temperatuur töö ajal jääb vahemikku 0°C–40°C.

• Tööriista ümbritseva keskkonna temperatuur säilituse ajal on vahemikus 0°C–40°C.
  ■ Selle laadimissüsteemi soovitatav ümbritseva keskkonna temperatuur laadimise ajal on vahemikus 10°C–38°C.

AKU LISAOHUTUSJUHISED

HDIATUS

Lühisest põhjustatud tuleohu, vigastuste või toote kahjustuste vältimiseks ärge kastke tööriista, vahetusakut ega laadimisseadet vedelikku ning jälgige, et vedelikke ei tungiks seadmetesse ega akusse. Korrodeeruvad või elektrit juhtivad vedelikud, nagu solvesi, teatud kemikaalid ja pleegitusained või pleegitusaineid sisaldavad tooted, võivad põhjustada lühist.

• Akut ümbritseva keskkonna temperatuur kasutamise ajal on vahemikus 0°C–40°C.
• Akut ümbritseva keskkonna temperatuur ladustamise ajal on vahemikus 0°C–20°C.

LIITIUMAKUDE TEISALDAMINE

Akude transportimisel juhinduge kasutuskohas kehtivatest ja riiklikest määrustest ja eeskirjadest.

Akude transportimisel allettevõtjate poolt järgige kõiki spetsiaalseid pakkimise ja tähistamise nõudeid. Veenduge, et akud ei satu kokkupuutesse teiste akude ega voolu juhtivate materjalidega, transportimise ajal kaitske klemme voolu mittejuhtivate isoleerkatete või teibiga. Ärge transportige pragunenud või lekkivaid akusid. Küsige lisateavet transportettevõttelt.

JÄÄKRISKID

Isegi siis, kui seadet kasutatakse kirjeldatud viisil, ei ole võimalik kõrvaldada kõiki jääkriskide mõjureid. Töötamise ajal võivad tekkida järgmised ohud, millele operaator peab pöörama erilist tähelepanu.

■ Müra poolt põhjustatud kuulmiskahjustus
– Kandke sobivaid kõrvakaitseid ja piirake kokkupuudet.
■ Silmade vigastus
– Seadmega töötamisel kandke silmamaski või kaitseprille.

■ Vibratsioonist põhjustatud kehavigastus

- Piirake kokkupuudet. Järgige juhiseid, mis on toodud osas "Ohu vähendamine".

■ Kokkupuutest varjatud juhtmetega põhjustatud elektrilöök

– Hoidke seadet käes ainult isoleeritud pindadest.

■ Tolmust põhjustatud kehavigastus

- Töötamise ajal tekkiv tolm vöib pöhjustada tösiseid hingamisorganite kahjustusi. Kandke nõuetekohast tolmumaski, mille filtrid kaitsevad töödeldava materjali osakeste eest.

RISKI ALANDAMINE

Teadaolevalt võib käsitööriistade kasutamine põhjustada mõnedel inimestel seisundit, mida nimetatakse Raynaud' sündroomiks. Sümptomidena võib ilmneda sõrmede tuimus ja valkjaks muutumine, mis tavaliselt ilmneb külmas töötamisel. Nende sümptomite puhul tuleb hoiduda külmast ja niiskusest, dieedist ning suitsetamisest ja kasutada öigeid töövõtteid. Vibratsiooni mõju vähendamiseks tuleb rakendada järgmisi abinõusid.

Külma ilmaga hoidke oma keha soe. Kandke kindaid, et hoida oma käed ja randmed soojad. Uuringud näitavad, et Raynaud's Syndrome ilmneb põhiliselt külma ilmaga.

■ Pärast külmas töötamist tehke harjutusi, et verevarustust kiirendada.

■ Tehke regulaarselt töövaheaegasid. Piirake tööperioodi pikkust.

Kui ilmnevad haigustunnused, löpetage kohe töö ja pöörduge arsti poole.

HDIATUS

Seadme pikaajalisel kasutamisel võite saada kehavigastusi või vigastused võivad süveneda. Seadme kasutamisel pika aja jooksul tuleb teha korralisi vaheaegasid.

ÖPPIGE OMA TOODET TUNDMA

Vt Ik 81.

1. Käigulüliti
2. Pöördemomendi reguleermuhv
3. Vötmeta padrun
4. Pöörlemissuuna valitsa pööramissuund
5. Kiirusregulaatori päästik
6. Isoleeritud haardepinnaga käepide
7. Magnetalus
8. LED-märgutuli
9. Otsakute hoidik
10. Kruvikeeraja otsakud
11. Aku ühenduspesa

HOOLDUS

HDIATUS

Seade ei tohi mingil juhul olla toitepinge all sel ajal kui kinnitate selle osi, teete reguleerimistoiminguid, puhastate või hooldate seadet ning siis kui seda ei kasutata. Toote eemaldamine toitevõrgust hoiab ära ootamatu käivitumise, mis võib põhjustada raskeid vigastusi.

HDIATUS

Kasutage teenindamisel ainult tootja originaalvaruosi, tarvikuid ja tööorganeid. Muude osade kasutamine võib tekitada ohuolukorra ja põhjustada seadme vigastumise.

Vältige plastosade puhastamisel lahustite kasutamist. Enamik plaste on tundlikud kaubandusvörgust saadaolevate lahustite suhtes ja võivad nende mõjul oma omadusi kaotada. Tolmust, ölist, määrdest ja muust mustusest puhastamiseks kasutage puhast riidelappi.

HDIATUS

Ärge laske plastosadel mitte mingil juhul sattuda kokkupuutesse auto pidurivedeliku, bensiini, bensiinipõhiste toodete, immutusõlidega või muude samalaadsete vedelikega. Kemikaalid võivad kahjustada, nõrgendada või hävitada plastiku, mis võib omakorda põhjustada vigastusi kasutajale.

HDIATUS

Kõik remonttööd tuleb lasta teha volitatud hoolduskeskuses, et tagada masina ohutus ja töövõime.

MÄÄRIMINE

Kõik selle tööriista laagrid on tehases täidetud piisava hulga kvaliteetse määrdega, mis tagab tavatingimustes nende töövõime kogu kasutusea jooksul. Seetõttu ei ole täiendav määrimine vajalik.

KESKKONNAKAITSE

Taaskasutage materjale nende jäätmekäitlusse andmise asemel. Masin, selle lisaseadmed ja pakend tuleb jäätmekäitluseks keskkonnasöbralkult sorteerida.

SÜMBOLID

Ohuhoiatus

V Volt

Alalisvool

min ^-1

Pöörete või lõökide arv minutis

Padruni max läbimõõt

CE-vastavus

Kiirus ilma koormuseta

Euraasia vastavusmärk

Enne seadme kasutamist lugege palun kasutusjuhend hoolega läbi.

Ukraina vastavusmärgis

Mittekasutatavaid elektritooteid ei tohi visata olmejäätmete hulka. Vaid tuleb viia vastavasse kogumispunkti. Vajadusel küsige sellekohast nõu oma edasimüüjalt või vastavalt kohaliku omavalitsuse institutsioonilt.

HOIATUS

Osutab võimalikule ohuolukorrale, mille mittevältimine võib lõppeda surma või tõsise kehavigastusega.

ETTEVAATUST

Osutab võimalikule ohuolukorrale, mille mittevältimine võib lõppeda väiksemate või mõõdukate kehavigastustega.

ETTEVAATUST

(llma ohutussümbolita) Viitab olukorrale, mis võib põhjustada kahjustusi varale.

KASUTUSJUHENDIS KASUTATUD SÜMBOLID

Märkus

Eraldi ostetavad osad või tarvikud

Torsión, máxima

Par mínimo

Velocidad, mínimo

Velocidad, máxima

Järgnevad märguandesönad ja tähendused on möeldud selle toote kasutamisega seotud riskitasemete kirjeldamiseks.

OHT.

Osutab ähvardavale ohuolukorrale, mille mittevältimine lõpeb surma või tõsise vigastusega.

U razvoju ove bušilice-odvijača dati su maksimalni prioriteti sigurnosti, performansama i pouzdanosti.

NAMJENA

Ova bušilica-odvijač namijenjena je za korištenje samo od strane odraslih osoba koje su pročitale i razumiju upute i upozorenja u ovom priručniku te se mogu smatrati odgovornim za svoje radnje.

Bušilica i odvijač se može koristiti za bušenje u različite materijale, uključujući i drvo, metal i plastiku. Promjer svrdla mora biti manji od 10 mm. Proizvod se može koristiti za navijanje i uklanjanje vijaka i svornjaka pomoću odgovarajućeg svrdla.

Nemojte koristiti proizvod na bilo koji drugi način od onog za koji je namijenjen.

VPOZORENJE

Pažljivo pročitajte sva upozorenja, upute i specifikacije priložene uz alat i pogledajte crteže. Nepoštivanje svih uputa može dovesti do električnog udara, požara i / ili teške ozljede.

Spremite sva upozorenja i upute za buduće korištenje.

SIGURNOSNA UPOZORENJA ZA BUŠILICU-ODVIJAČ

OPĆA SIGURNOSNA PRAVILA

Kada režete tako da postoji mogućnost da dodatni pribor za rezanje ili zatezači dotaknu skriveno ožičenje uređaja, električni alat držite isključivo za izolirane površine za hvatanje. Dodatna oprema za rezanje ili zatezači koji su u doticaju sa žicom pod naponom izložene metalne dijelove i električni alat mogu staviti pod napon i mogu prouzročiti strujni udar rukovatelju.

SIGURNOSNE UPUTE PRILIKOM KORIŠTENJA DUGIH SVRDALA BUŠILICE

Sellel infolehel esitatud vibratsioonitaseme väärtus on möödetud standardis EN62841 kirjeldatud katsemeetodiga ja seda vöib kasutada tööriista omavaheliseks vördlemiseks. Seda vöib kasutada vibratsioonimõju eelhindamiseks. Deklareeritud vibratsioonitaseme väärtus kehtib tööriista tavakasutamisel. Kui aga kasutate tööriista muudeks kasutusotstarveteks, eriotstarbeliste tarvikutega vöi kui tööriist on puudulikult hoolatud, siis vöib vibratsiooniväärtus erineda. Sellistel juhtudel vöib tööperioodi summaarne vibratsioonitase suureneda märgatavalt. Vibratsiooniväärtuse taset tuleb arvesse vötta ka sel ajal, kui tööriist on välja lülilitud vöi kui tööriist põörleb, kuid ei tee tööoperatsiooni. Sellistel juhtudel vöib tööperioodi ajal summaarne vibratsioonitase väheneda märgatavalt. Määrake kindlaks täiendavad ohutusmeetmed, et kaitsta operaatorit vibratsioonimõjude eest – tööriistade ja tarvikute hooldamine, käte soojas hoidmine ja töövahetuste organiseerimine.

UPOZORENJE

Lisaks toote ostust tulenevatele seadusjärgsetele õigustele, kehtib tootele ka alltoodud garantiiga.

1. Tarbijatele on garantiiaeg 24 kuud ja algab sellel kuupäeval, mil t osteti. Selle kuupäeva töestuseks on vaja arvet või mõnda teist ostu sooritamise kohta. Toode on mõeldud eratarbijatele ainult isiklikuks kasutamiseks. Seega ei kehti garantii ostu kasutamisel kutsetegevuses või kaubanduslikel eesmärkidel.

2. Teatud osale elektrilistele (vahelduvvoolu/alalisvoolu) tööriistadele on võimalik pikendada eespool toodud garantiiæga, kasutades toote registreerimist veebilehel www.ryobitools.eu. Teave tööriista võimaliku pikendatud garantiiaja kohta on selgelt esile toodud poodides ja/või pakendil / ning see sisaldub toote dokumentatsioonis. Lõpptarbija peab registreerima oma uued tööriistad interneti teel 30 päeva jooksul pärast ostupäeva. Lõppkasutaja võib registreerida pikendatud garantiiaja saamise oma elukohariigis, kui veebis olevas registreerimisvormis on see valik lubatav. Lisaks peavad kasutajad andma oma nõusoleku veebis nõutud sisestatavate andmete säilitamiseks ning nad peavad nõustuma tingimustega. E-posti teel saadetav registreerimise kinnitus ja arve originaal, kus on näha ostu sooritamise kuupäev, on pikendatud garantiiaja tõestuseks.

3. Garantii katab kõik defektid toote garantiiaja jooksul, kui ostu kuupäeval ilmnevad talitlus- või materjalivead. Garantii piirdub toote remondi ja/õi väljavahetamisega ning ei sisalda muid kohustusi, muu hulgas ettenägematuid või kaudseid kahjusid. Garantii ei kehti, kui toodet ei ole kasutatud sihtotstarbeliselt või kooskõlas kasutusjuhendiga või see on valesti ühendatud. Garantii ei kehti järgmistel põhjustel:

– toode on kahjustatud vale hoolduse töttu

- toodet on muudetud

- toote algupärased identifitseerimismärgised (kaubamärk, seerianumber) on rikutud, muudetud või eemaldatud

- kahju on tekkinud kasutusjuhendi mittejärgimisest

– tootel puudub CE-märgis

– toodet on püüdnud remontida vastavat kvalifikatsiooni mitte omav isik või ilma firma Techtronic Industries eelneva loata.

– toode on ühendatud valesse toiteallikasse (voolutugevus, pinge, sagedus)

- välismõjude (keemilised, füüsikalised, elektrilöögid) või võõrkehade tekitatud kahju

- tavapärane kulumine ja katkised varuosad

– ebaõige kasutamine, tööriista ülekoormamine

- heakskiitmata tarvikute või osade kasutamine

– koos tööriistaga saadud või eraldi ostetud elektriliste tööriistade tarvikud. Need erandid puudutavad muu hulgas kruvikeeraja otsakuid, puuriterasid, lihvkettaid, lihvpaberit ja -taldu, külgjuhikuid

Komponendid (osad ja tarvikud), mida iseloomustab kulumine ja vananemine, muu hulgas remondi- ja hoolduskomplektid, süsinikharjad, laagrid, padrunid, SDS-puuriterade tarvikud, toitejuhe, lisakäepide, transpordikott, lihvplaat, tolmukott, tolmu väljalasketoru, vildist seibid, löökmutrivõtme võllid ja vedrud jne.

1. Hoolduseks peab toote saatma või viima RYOBI volitatud teenindusse, mille aadressi leiate järgnevast teeninduspunktide nimekirjast vastava riigi alt. Mõnedes riikides võtab kohalik RYOBI edasimüüja enda kanda kohustuse saata toode RYOBI teenindusorganisatsiooni. Toote saatmisel RYOBI teenindusse peab toode olema ohutult pakitud ja ei tohi sisaldada ohtlikke aineid (nt bensiin), kirjas peab olema saatja aadress ja lisatud vea lühikirjeldus. 4.

2. Garantii alusel tehtavad remonditööd / asendamine on tasuta. See ei pikenda garantii kehtivusaega ega tähista uue garantiaja algust. Väljavahetatud osad või tööriistad kuuluvad meile. Mõnedes riikides maksab kättetoimetamis- ja postikulud saatja. Teile jäävad kehtima tööriista ostust tulenevad seadusjärgsed õigused

3. See garantii kehtib Euroopa Ühenduse territooriumil, Šveitsis, Islandil, Norras, Liechtensteinis, Türgis ja Venemaal. Väljaspool neid piirkondi võtke ühendust volitatud RYOBI edasimüüjaga, et teha kindlaks kas kehtib mõni teine garantii.

VOLITATUD HOOLDUSKESKUS

Oma volitatud hoolduskeskuse leiate veebisaidilt http://uk.ryobitools.eu/header/service-and-support/service-agents.

HR UVJETI PRIMJENE JAMSTVA TVRTKE RYOB®

vastab järgmistele Euroopa direktiividele ja harmoniseeritud standarditele

2006/42/EC. 2014/30/EU. 2011/65/EU

EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-1:2018

RoHS dokumendid on koostatud vastavuses standardi EN IEC 63000:2018 nõuetele.

Todd Chipner

Vanemdirektor, mootortööriistade kvaliteet ning Aasia järelevalve ja ohutus

Tehnilise faili koostamiseks volitatud isik:

ET RYOBI on ettevõtte Ryobi Limited kaubamärk, mida kasutatakse litsentsi alusel.
