Produkttype	Trådløs boremaskine/skruemaskine
Mærke	RYOBI
Model	One+ R18DD4
Nominel spænding	18 V
Batteritype	Lithium-ion (One+ 18 V serie)
Maks. borekapacitet	13 mm (træ, metal, plastik)
Patron	Selvspændende, kapacitet 13 mm
Hastigheder	2 mekaniske hastigheder
Momentindstilling	24 positioner
Rotationsretning	Reversibel (frem/tilbage)
Belysning	Indbygget LED
Magnetisk plade	Ja, til opbevaring af bits
Bitopbevaring	Ja, i værktøjets krop
Skruebits medfølger	Ja (flere størrelser)
Vægt (uden batteri)	Cirka 1,2 kg
Mål (L x B x H)	Cirka 200 x 200 x 70 mm
Driftstemperatur	0 °C til 40 °C
Opladningstemperatur	10 °C til 38 °C
Vedligeholdelse	Rengøring med ren klud, uden opløsningsmiddel
Reparationer	Autoriserede RYOBI servicecenter
Garanti	2 år (kan forlænges til 3 år ved online registrering)
Standarder	CE, overensstemmelse med EU-direktiver

Ofte stillede spørgsmål - One+ R18DD4 RYOBI

Hvordan udskifter jeg skruebits?

Fjern den brugte bit, og indsæt den nye bit i den selvspændende patron. Spænd manuelt ved at dreje ringen, indtil biten sidder godt fast.

Hvilket batteri kan jeg bruge med denne skruemaskine?

Alle RYOBI One+ 18V batterier er kompatible. Batteriet medfølger ikke værktøjet. Sørg for at bruge et batteri i god stand og tilpasset den omgivende temperatur.

Hvordan indstiller jeg tilspændingsmomentet?

Drej momentindstillingsringen bag patronen. Tallene på ringen angiver momentniveauet. Et lavt tal for små skruer, et højt tal for store skruer eller boring.

Hvordan tænder jeg LED'en?

Den indbyggede LED tændes automatisk, når du trykker på aftrækkeren. Den oplyser arbejdsområdet og slukker nogle sekunder efter, du slipper aftrækkeren.

Hvordan skifter jeg hastighed?

Brug gearvælgeren på toppen af håndtaget. Position 1 til lav hastighed (højt moment) til skruning eller boring i hårde materialer; position 2 til høj hastighed til boring i bløde materialer.

Kan jeg bore i metal med denne skruemaskine?

Ja, med et egnet bor med diameter under 13 mm. Start ved lav hastighed og brug et metalbor. Påfør jævnt tryk uden at tvinge.

Hvordan vedligeholder jeg skruemaskinen?

Rengør regelmæssigt værktøjet med en ren, tør klud. Brug ikke opløsningsmidler på plastikdelene. Kontroller fastgørelsesskruer og bevægelige dele. Kontakt et autoriseret servicecenter for reparationer.

Hvad gør jeg, hvis boret sidder fast?

Stop straks værktøjet ved at slippe aftrækkeren. Tving ikke for at løsne. Find årsagen: skævt bor, gennemboring af emnet eller overbelastning. Ret situationen, før du genstarter.

Hvordan registrerer jeg min garanti?

Registrer dig på www.ryobitools.eu inden for 30 dage efter købet for at forlænge garantien til 3 år. Opbevar din faktura som købsbevis.

Hvor finder jeg reservedele?

Brug kun originale RYOBI reservedele. Se listen over autoriserede servicecentre på http://fr.ryobitools.eu/header/service-and-support/service-agents eller kontakt din forhandler.

BRUGSANVISNING One+ R18DD4 RYOBI

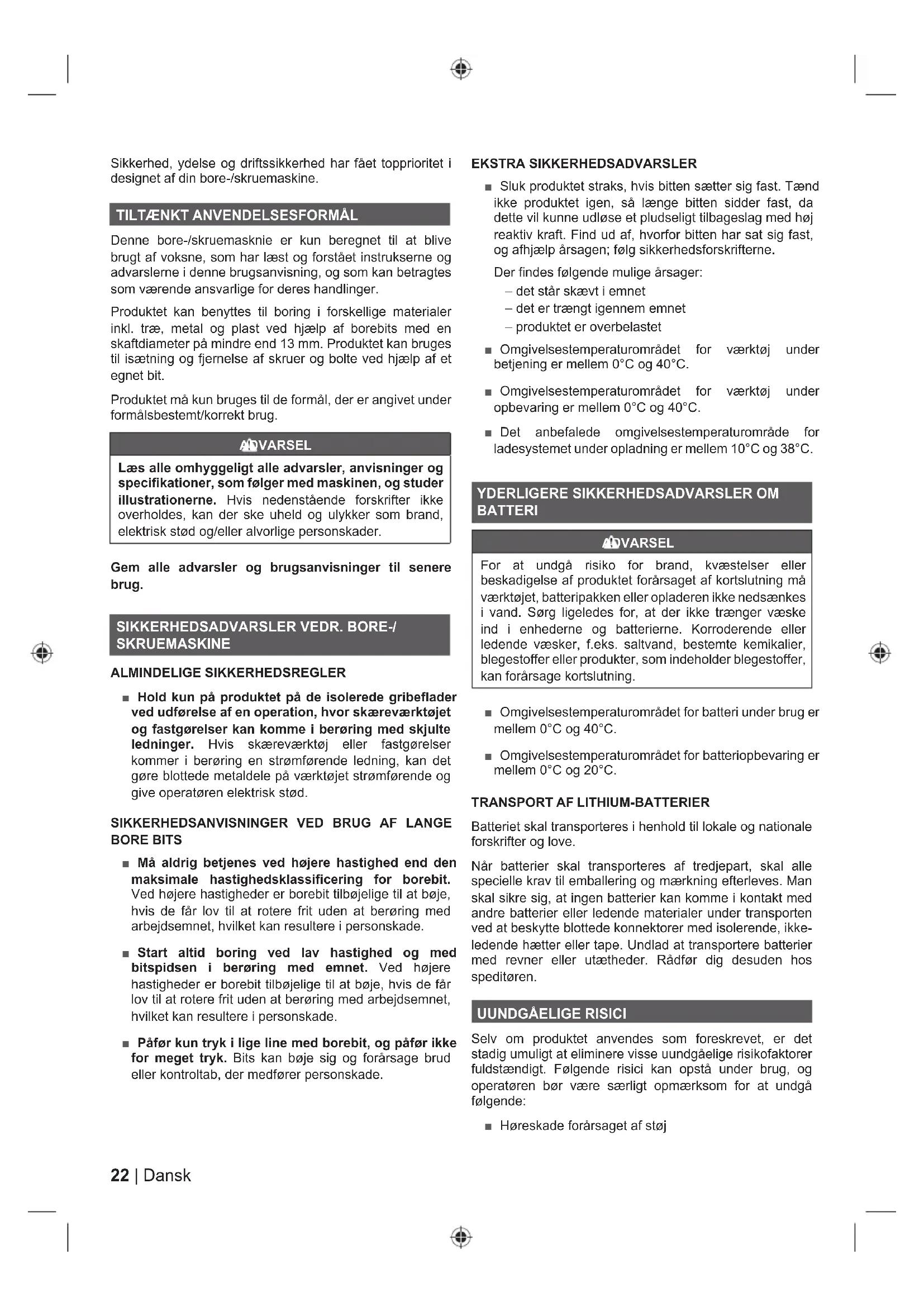

Sikkerhed, ydelse og driftssikkerhed har fået topprioritet i designet af din bore-/skruemaskine.

TILTÄENKT ANVENDELSESFORMÅL

Denne bore-/skruemasknie er kun beregnet til at blive brugt af voksne, som har læst og forstået instrukserne og advarslerne i denne brugsanvisning, og som kan betragtes som værende ansvarlige for deres handlinger.

Produktet kan benyttes til boring i forskellige materialer inkl. træ, metal og plast ved hjælp af borebits med en skaftdiameter på mindre end 13 mm. Produktet kan bruges til isætning og fjernelse af skruer og bolte ved hjælp af et egnet bit.

Produktet må kun bruges til de formål, der er angivet under formålsbestemt/korrekt brug.

ADVARSEL

Læs alle omhyggeligt alle advarsler, anvisninger og specifikationer, som følger med maskinen, og studer illustrationerne. Hvis nedenstående forskrifter ikke overholdes, kan der ske uheld og ulykker som brand, elektrisk stød og/eller alvorlige personskader.

- Hold kun på produktet på de isolerede gribeflader ved udførelse af en operation, hvor skæreværktøjet og fastgørelser kan komme i berøring med skjulte ledninger. Hvis skæreværktøj eller fastgørelser kommer i berøring en strømførende ledning, kan det gøre blottede metaldele på værktøjet strømførende og give operatøren elektrisk stød.

SIKKERHEDSANVISNINGER VED BRUG AF LANGE BORE BITS

Må aldrig betjenes ved højere hastighed end den maksimale hastighedsklassificering for borebit. Ved højere hastigheder er borebit tilbøjelige til at bøje, hvis de får lov til at rotere frit uden at berøring med arbejdsemnet, hvilket kan resultere i personskade.
- Start altid boring ved lav hastighed og med bitspidsen i berøring med emnet. Ved højere hastigheder er borebit tilbøjelige til at bøje, hvis de får lov til at rotere frit uden at berøring med arbejdsemnet, hvilket kan resultere i personskade.
Påfør kun tryk i lige line med borebit, og påfør ikke for meget tryk. Bits kan bøje sig og forårsage brud eller kontroltab, der medfører personskade.

EKSTRA SIKKERHEDSADVARSLER

■ Sluk produktet straks, hvis bitten sætter sig fast. Tænd ikke produktet igen, så længe bitten sidder fast, da dette vil kunne udløse et pludseligt tilbageslag med høj reaktiv kraft. Find ud af, hvorfor bitten har sat sig fast, og afhjælp årsagen; følg sikkerhedsforskrifterne.

Der findes følgende mulige årsager:

– det står skævt i emnet
– det er trængt igennem emnet
– produktet er overbelastet

■ Omgivelsestemperaturområdet for værktøj under betjening er mellem 0°C og 40°C.
- Omgivelsestemperaturområdet for værktøj under opbevaring er mellem 0°C og 40°C.
Det anbefalede omgivelsestemperaturområde for ladesystemet under opladning er mellem 10°C og 38°C.

YDERLIGERE SIKKERHEDSADVARSLER OM BATTERI

ADVARSEL

For at undgå risiko for brand, kvæstelser eller beskadigelse af produktet forårsaget af kortslutning må værktøjet, batteripakken eller opladeren ikke nedsænkes i vand. Sørg ligeledes for, at der ikke trænger væske ind i enhederne og batterierne. Korroderende eller ledende væsker, f.eks. saltvand, bestemte kemikalier, blegestoffer eller produkter, som indeholder blegestoffer, kan forårsage kortslutning.

• Omgivelsestemperaturområdet for batteri under brug er mellem 0°C og 40°C.
• Omgivelsestemperaturområdet for batteriopbevaring er mellem 0°C og 20°C.

TRANSPORT AF LITHIUM-BATTERIER

Batteriet skal transporteres i henhold til lokale og nationale forskrifter og love.

Når batterier skal transporteres af tredjepart, skal alle specielle krav til emballering og mærkning efterleves. Man skal sikre sig, at ingen batterier kan komme i kontakt med andre batterier eller ledende materialer under transporten ved at beskytte blottede konnektorer med isolerende, ikkeledende hætter eller tape. Undlad at transportere batterier med revner eller utætheder. Rådfør dig desuden hos speditøren.

UUNDGÅELIGE RISICI

Selv om produktet anvendes som foreskrevet, er det stadig umuligt at eliminere visse uundgåelige risikofaktorer fuldstændigt. Følgende risici kan opstå under brug, og operatøren bør være særligt opmærksom for at undgå følgende:

■ Høreskade forårsaget af støj

- Brug passende høreværn og begræns eksponeringen.

- ∅jenskader

- Benyt beskyttelsesbriller under brug af dette produkt.

■ Personskader forårsaget af vibration

– Begræns eksponering. Følg anvisningerne i Risikoreducering.

■ Elektrisk stød forårsaget af kontakt med skjulte ledninger

– Produktet må kun holdes i de isolerede overflader.

■ Personskader forårsaget af støv

- Støv, som dannes under brug af produktet, kan skade åndedrætsorganerne Bær passende støvmaske med filtrer, der er velegnet til beskyttelse mod partikler fra det materiale, der bliver arbejdet på.

RISIKOREDUKTION

Der er rapporteret om, at vibrationer fra håndholdte værktøjer kan være medvirkende til en lidelse kaldet Raynauds syndrom hos visse personer. Symptomerne herpå kan være prikken, følelsesløshed og blegning af fi ngrene, der normalt viser sig ved kuldepåvirkning. Faktorer som arvelighed, udsættelse for kulde og fugt, kost, rygning og arbejdsvaner menes alle at medvirke til udviklingen af disse symptomer. Der fi ndes forholdsregler, som operatøren kan træffe for at begrænse påvirkningen fra vibrationer:

• Hold kroppen varm i koldt vejr. Brug handsker, så hænder og vriste holdes varme under arbejdet. Der er rapporteret om, at koldt vejr er en væsentlig faktor til Raynauds syndrom.
  ■ Motionér efter hver arbejdsperiode for at øge blodcirkulationen.
• Hold hyppige arbejdspauser. Begræns eksponeringen for vibrationer pr. dag.

Hvis du mærker nogen af symptomerne på denne tilstand, skal du straks ophøre med arbejdet og søge læge.

ADVARSEL

Længere tids brug af et værktøj kan forårsage - eller forværre - personskader Når man bruger et værktøj i længere perioder ad gangen, skal man huske at holde hyppige pauser.

KEND PRODUKTET

Se side 81.

1. Gearvælger
2. Ring til indstilling af drejningsmoment
3. Automatisk spændepatron
4. Drejevælgerens retning
5. Udløsekontakt for variabel hastighed

6. Håndtag, isoleret gribeflade

7. Magnetisk bakke

8. LED-lampe
9. Opbevaringsrum til bits
10. Skruebits
11. Batteriåbning

VEDLIGEHOLDELSE

ADVARSEL

Produktet må aldrig sluttes til en strømforsyning, mens man er i færd med at samle dele, foretage justeringer, rengøre, udføre vedligeholdelsesarbejde, eller når produktet ikke anvendes. Frakobling af produktet fra strømforsyningen vil forhindre utilsigtet start, hvilket kan medføre alvorlig personskade.

ADVARSEL

Ved service Brug kun originale reservedele, ekstraudstyr og tilbehør fra producenten. Brug af alternative dele kan forårsage farlige situationer eller ødelægge produktet.

■ Undgå brug af opløsningsmidler til rengøring af plastdele. De fleste plasttyper bliver ødelagt, hvis de renses med almindelige gængse opløsningsmidler. Fjern snavs, støv m.v. med en ren klud.

ADVARSEL

Sørg for, at bremsevæske, benzin, petroleumsbaserede produkter, penetreringsolie, mv., aldrig kommer i kontakt med plastdele. Disse kemiske produkter indeholder stoffer, som kan beskadige, mørne eller ødelægge plastmaterialet, så man risikerer at komme alvorligt til skade.

ADVARSEL

For bedre sikkerhed og pålidelighed skal alt reparationsarbejde udføres på et autoriseret servicecenter.

SM∅RING

Alle lejerne i produktet er smurt for produktets levetid under normale driftsbetingelser med en tilstrækkelig mængde højkvalitetssmøremiddel. Det er derfor ikke nødvendigt med yderligere smøring.

MILJ∅BESKYTTELSE

Råmaterialerne skal genbruges og ikke bortskaffes som almindeligt affald. Af hensyn til miljøet skal redskab, tilbehør og emballage sorteres.

SYMBOLER

Sikkerhedsadvarsel

V Volt

Direkte strøm

min ^-1

Antal omdrejninger eller bevægelser pr. Minut

Spændepatronkapacitet

CE-overensstemmelse

Tomgangshastighed

EurAsian overensstemmelsesmærke

Læs venligst vejledningen grundigt igennem før maskinen tages i brug.

Ukrainsk overensstemmelsesmærke

Elektriske affaldsprodukter bør ikke afskaffes sammen med husholdningsaffald. Genbrug venligst hvor faciliteterne tillader dette. Tjek med din lokale kommune eller forhandler for genbrugsråd.

SYMBOLER I BRUGSANVISNINGEN

Bemærk

Dele eller tilbehør, der sælges separat

Max moment

Drejningsmoment, minimum

Hastighed, mindste

Hastighed, max

Indikerer en umiddelbart farlig situation, som - hvis den ikke afværges - vil medføre dødsfald eller alvorlig personskade.

ADVARSEL

Indikerer en potentielt farlig situation, som - hvis den ikke afværges - kan medføre dødsfald eller alvorlig personskade.

VÆR OPMAERKSOM

Indikerer en potentielt farlig situation, som - hvis den ikke afværges - kan medføre mindre eller middelsvær personskade.

VÆR OPMÆRKSOM

(Uden sikkerhedssymbol) indikerer en situation som kan føre til skade af personlig ejendom.

De mulige årsakene kan være:

Følgende symboler og betydninger forklarer risikonivået som er assosiert med dete produktet.

FARE

Det angivne niveau for vibrationsemission på denne oplysningsside er blevet målt iht. en standardtest ifølge EN62841 og kan bruges til at sammenligne værktojer indbyrdes. Det kan bruges til en foreløbig eksponeringsvurdering. Det opgivne niveau for vibrationsemission gælder, när værktojet bruges til sit hovedformål. Men hvis værktøjet bruges til andre formål, med forskelligt eller med dårligt vedligeholdt ekstraudstyr, kan vibrationsemissionen variere. Dette kan medføre en betragtelig stigning i eksponeringsniveauet set over hele arbejdsperioden.

Et skøn over niveauet for vibrationseksponering bør også tage højde for perioder, hvor værktøjet er slukket, eller hvor det er tændt uden faktisk at være i brug. Dette kan medføre en betragtelig reduktion i eksponeringsniveauet set over hele arbejdsperioden. Træf ekstra sikkerhedsforanstaltninger til beskyttelse af operatøren mod virkinnerne fra vibrationen som fx: vedligeholde værktøj og ekstraudstyr, holde hænderne varme, organisere arbejdsmønstre.

SV VARNING

Udover lovbestemte rettigheder, som resulterer af købet, er dette produkt dækket af en garanti, som anført herunder.

1. Garantiperioden er 24 måneder for forbrugere og begynder på den dato, som produktet blev købt. Denne dato skal dokumenteres af en faktura eller andet bevis for køb. Produktet er udelukkende designet og dedikeret til forbrugere og privat brug. Så der ydes ingen garanti i tilfælde af ou professionel eller kommerciel brug.
2. Der er en mulighed for at forlænge garantiperioden for en del af udvalget af elværktøj (AC/DC), hen over den ovenfor beskrevne periode vha. registrering på hjemmesiden www.ryobitools.eu. Berettigelsen af værktøjet til forlængelse af garantiperioden er tydeligt vist i butikker og/eller på a næmballage/og indeholdt i produktdokumentationen. Slutbrugeren skal registrere hans/hendes nyligt indkøbte værktej online indenfor 30 dage efter købsdatoen. Slutbrugeren kan registrere sig for den forlængede garanti i sit land, hvis han/hun er opført på den online registreringsformular, hvor denne mulighed er gyldig. Derudover skal slutbrugere give deres samtykke til at opbevare data, som er påkrævet at indtaste online, og de er nødt til at acceptere vilkår og betingelser. Registreringsbekræftelseskvitteringen, som sendes ud på e-mail, og den originale faktura, som viser købsdatoen, vil fungere som bevis for den forlængede garanti.

3. Garantien dækker alle defekter, som et produkt måtte have i løbet af garantiperioden, og som skyldes produktionsfejl eller materialefejl på købsdatoen. Garantien er begrænset til reparation og/eller udskiftning og inkluderer ikke andre forpligtelser, inklusiv men ikke begrænset til telfældige skader eller følgeskader. Garantien er ugyldig, hvis produktet er zado blevet misbrugt, brugt uden at overholde vejledningen, eller det er blevet es forkert tilsluttet. Denne garanti gælder ikke:

4. Beskadigelse af produktet, som er et resultat af uegnet vedligeholdelse

5. Et produkt der er blevet ændret eller modificeret
6. Et produkt hvor de originale identifikationsmærkninger (varemærke, serienummer) er blevet ødelagt, ændret eller fjernet.
7. Enhver beskadigelse forårsaget af manglende overholdelse af vejledningen
   – Ethvert ikke CE-produkt
   – Ethvert produkt som er blevet forsøgt repareret af en ukvalificeret professionel eller uden tidligere autorisation af Techtronic Industries.
8. Ethvert produkt som er tilsluttet uegnet strømforsyning (ampere, spænding, frekvens)

9. Enhver skade forårsaget af ekstern påvirkning (kemisk, fysisk, chok) eller fremmedelementer

10. Normal slid på reservedele
    – Uegnet brug, overbelastning af værktøjet

11. Brug af ikke-godkendt tilbehør eller dele
12. Elværktøjstilbehør som leveres med værktøjet eller købes separat. Sådanne undtagelser inkluderer men er ikke begrænset til skruetrækkerbits, bor, bits, slibeskiver, sandpapir og klinger, sidestyr
13. Komponenter (dele og tilbehør) som er udsat for naturligt slid og ælde, inklusiv men ikke begrænset til Service- og vedligeholdelsessæt, kulbørster, lejer, bøsninger, påsætning eller modtagelse af SDS-bor, El ledning, hjælpehåndtag, transporttaske, sandplade, støvpose, støvudstødningslange, filtskiver, nåle og fjedre slagnøgle etc.

4 For eftersyn skal produktet sendes til eller præsenteres for en RYOBI-autoriseret service værksted, som er oplistet for hvert land i den følgende liste over service værksted adresser. I nogle lande påtager din lokale RYOBI-forhandler sig ansvaret for at sende produktet til RYOBI-serviceorganisationen. Når et produkt sendes til en RYOBI-service værksted, skal det pakkes sikkert ind uden noget farligt indhold som benzin, mærkes med afsenderens adresse og med en kort beskrivelse para af fejlen.

1. En reparation/erstatning under denne garanti er gratis. Den udgør ikke en forlængelse eller en ny start på garantiperioden. Udvekslede dele eller værktøjer bliver vores ejendom. I nogle lande skal leveringsafgifter eller porto betales af afsenderen. Dine lovbestemte rettigheder i forbindelse med købet forbliver uanfægtede
2. Denne garanti gælder i EU, Schweiz, Island, Norge, Liechtenstein, Tyrkiet og Rusland. Udenfor disse områder bedes du kontakte din autoriserede RYOBI-forhandler for at afgøre, om en anden garanti gælder.

AUTORISEREDE SERVICEVÄERKSTEDER

Find nærmeste autoriserede serviceværksted på http://dk.ryobitools.eu/header/service-and-support/service-agents.

SV RYOBI® ANVÄNDNINGSVILLKOR FÖR GARANTI

— ethvert ikke-CE-produkt

er i overensstemmelse med følgende EU-direktiver og harmoniserede standarder 2006/42/EC, 2014/30/EU, 2011/65/EU.

EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-1:2018

RoHS-dokumentationen er udarbejdet i henhold til EN IEC 63000:2018

Todd Chipner

Hr. Direktør, CPT Quality and Asia Regulatory & Safety

Bemyndiget til at udarbejde det tekniske kartotek:

DA RYOBI er et varemærke tilhørende Ryobi Limited og bruges under licens.
