One+ R18DD4 - винтоверт RYOBI - Безплатно ръководство за потребителя

Тип продукт	Безжична бормашина-винтоверт
Марка	RYOBI
Модел	One+ R18DD4
Номинално напрежение	18 V
Тип батерия	Литиево-йонна (серия One+ 18 V)
Макс. капацитет на пробиване	13 mm (дърво, метал, пластмаса)
Патронник	Самозатягащ се, капацитет 13 mm
Скорости	2 механични скорости
Регулиране на въртящия момент	24 позиции
Посока на въртене	Реверсивна (напред/назад)
Осветление	Вградена LED
Магнитна поставка	Да, за съхранение на битове
Гнездо за бит	Да, в корпуса на инструмента
Включени битове за завиване	Да (няколко размера)
Тегло (без батерия)	Около 1,2 kg
Размери (Д x Ш x В)	Около 200 x 200 x 70 mm
Работна температура	0 °C до 40 °C
Температура на зареждане	10 °C до 38 °C
Поддръжка	Почистване с чиста кърпа, без разтворители
Ремонт	Оторизиран сервизен център RYOBI
Гаранция	2 години (разширяема до 3 години при онлайн регистрация)
Стандарти	CE, съответствие с европейските директиви

Често задавани въпроси - One+ R18DD4 RYOBI

Как да сменя битовете за завиване?

Извадете използвания бит и поставете новия бит в самозатягащия се патронник. Затегнете ръчно, като завъртите пръстена, докато битът се задържи добре.

Каква батерия мога да използвам с този винтоверт?

Всички батерии RYOBI One+ 18V са съвместими. Батерията не е включена с инструмента. Уверете се, че използвате батерия в добро състояние и подходяща за околната температура.

Как да регулирам въртящия момент?

Завъртете пръстена за регулиране на въртящия момент, разположен зад патронника. Цифрите на пръстена показват нивото на въртящия момент. Ниска цифра за малки винтове, висока цифра за големи винтове или пробиване.

Как да включа LED?

Вградената LED светва автоматично, когато натиснете спусъка. Осветява работната зона и изгасва няколко секунди след отпускане на спусъка.

Как да сменя скоростта?

Използвайте превключвателя на предавките, разположен отгоре на дръжката. Позиция 1 за ниска скорост (висок въртящ момент) за завиване или пробиване на твърди материали; позиция 2 за висока скорост за пробиване на меки материали.

Мога ли да пробивам метал с този винтоверт?

Да, с подходящ свредло с диаметър под 13 mm. Започнете с ниска скорост и използвайте свредло за метал. Прилагайте равномерно налягане без да насилвате.

Как да поддържам винтоверта?

Почиствайте редовно инструмента с чиста и суха кърпа. Не използвайте разтворители върху пластмасовите части. Проверете фиксиращите винтове и подвижните части. За ремонт се свържете с оторизиран сервизен център.

Какво да правя, ако свредлото се заклини?

Спрете веднага инструмента, като отпуснете спусъка. Не насилвайте, за да отблокирате. Определете причината: свредло под ъгъл, преминаване през детайла или претоварване. Поправете ситуацията, преди да рестартирате.

Как да регистрирам гаранцията си?

Регистрирайте се на уебсайта www.ryobitools.eu в рамките на 30 дни след покупката, за да удължите гаранцията на 3 години. Запазете фактурата си като доказателство за покупка.

Къде да намеря резервни части?

Използвайте само оригинални части RYOBI. Консултирайте списъка на оторизираните сервизни центрове на http://fr.ryobitools.eu/header/service-and-support/service-agents или се свържете с вашия дилър.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ One+ R18DD4 RYOBI

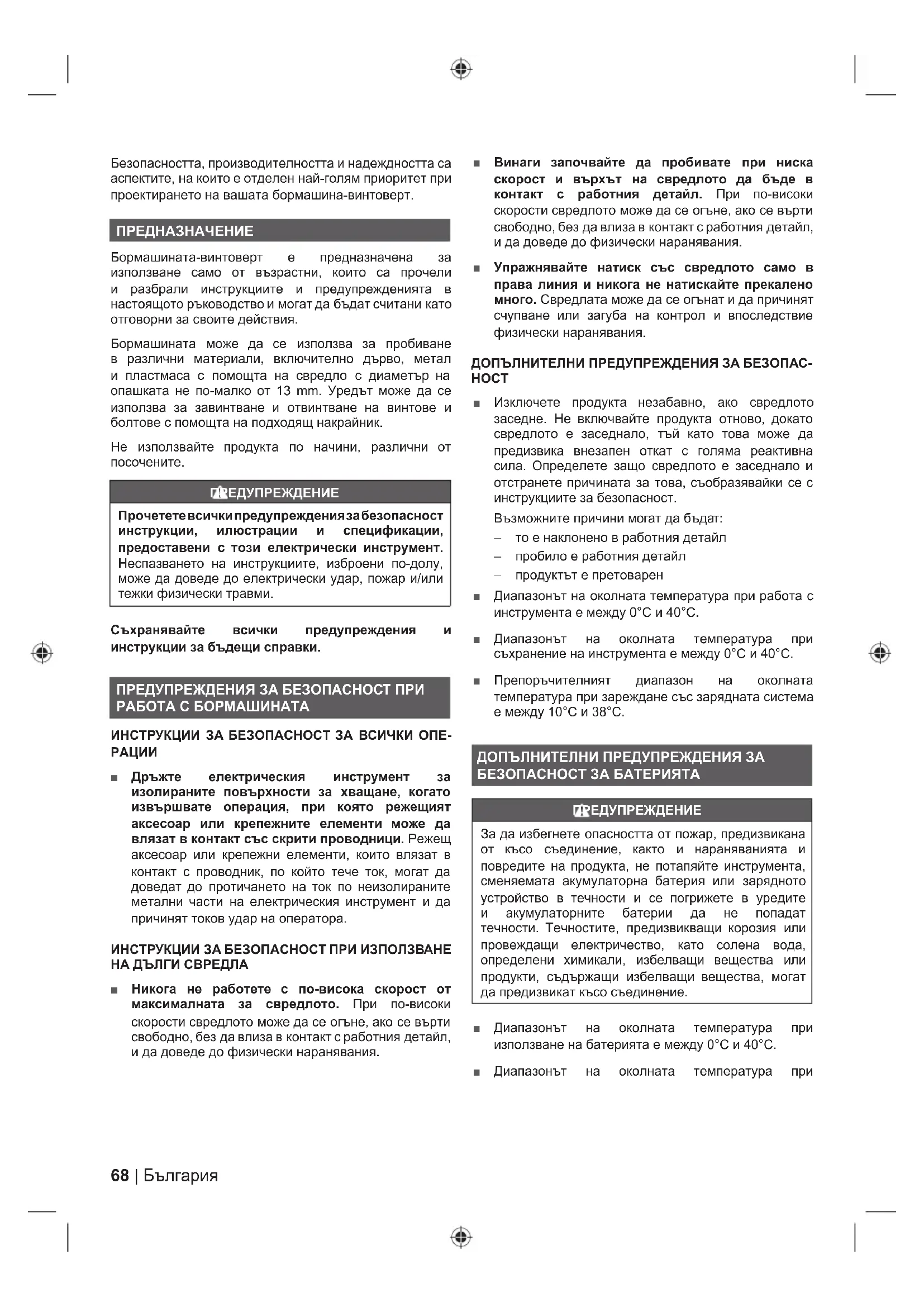

Безопасността, производителността и надеждността са аспектите, на които е отделен най-голям приоритет при проектирането на вашата бормашина-винтоверт.

ПРЕДНАЗНАЧЕНИЕ

Бормашината-винтоверт е предназначена за използване само от възрастни, които са прочели и разбрали инструкциите и предупрежденията в настоящото ръководство и могат да бъдат считани като отговорни за своите действия.

Бормашината може да се използва за пробиване в различни материали, включително дърво, метал и пластмаса с помощта на свредло с диаметър на опашката не по-малко от 13 mm. Уредът може да се използва за завинтване и отвинтване на винтове и болтове с помощта на подходящ накрайник.

Не използвайте продукта по начини, различни от посочените.

ПРЕДУПРЕЖДЕНИЕ

Прочетете всички предупреждения забезопасност инструкции, илюстрации и спецификации, предоставени с този електрически инструмент. Неспазването на инструкциите, изброени по-долу, може да доведе до електрически удар, пожар и/или тежки физически травми.

Съхранявайте всички предупреждения и инструкции за бъдещи справки.

- Дръжте електрическия инструмент за изолираните повърхности за хващане, когато извършвате операция, при която режещият аксесоар или крепежните елементи може да влязат в контакт със скрити проводници. Режещ аксесоар или крепежни елементи, които влязат в контакт с проводник, по който тече ток, могат да доведат до протичането на ток по неизолираните метални части на електрическия инструмент и да причинят токов удар на оператора.

■ Никога не работете с по-висока скорост от максимальната за свредлото. При по-високи скорости свредлото може да се огъне, ако се върти свободно, без да влиза в контакт с работния детайл, и да доведе до физически наранявания.

Винаги започвайте да пробивате при ниска скорост и върхът на свредлото да бъде в контакт с работния детайл. При по-високи скорости свредлото може да се огъне, ако се върти свободно, без да влиза в контакт с работния детайл, и да доведе до физически наранявания.

Упражнявайте натиск със свредлото само в права линия и никога не натискайте прекалено много. Свредлата може да се огънат и да причинят счупване или загуба на контрол и впоследствие физически наранявания.

ДОПЪЛНИТЕЛНИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ

Изключете продукта незабавно, ако свредлото заседне. Не включвайте продукта отново, докато свредлото е заседнало, тъй като това може да предизвика внезапен откат с голяма реактивна сила. Определете защо свредлото е заседнало и отстранете причината за това, съобразявайки се с инструкциите за безопасност.

Възможните причини могат да бъдат:

— то е наклонено в работния детайл
— пробило е работния детайл
— продуктът е претоварен

■ Диапазонът на околната температура при работа с инструмента е между 0°C и 40°C.

■ Диапазонът на околната температура при съхранение на инструмента е между 0°C и 40°C.

■ Препоръчителният диапазон на околната температура при зареждане със зарядната система е между 10°C и 38°C.

ДОПЪЛНИТЕЛНИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА БАТЕРИЯТА

ПРЕДУПРЕЖДЕНИЕ

За да избегнете опасността от пожар, предизвикана от късо съединение, както и нараняванията и повредите на продукта, не потапяйте инструмента, сменяемата акумулаторна батерия или зарядното устройство в течности и се погрижете в уредите и акумулаторните батерии да не попадат течности. Течностите, предизвикващи корозия или провеждащи електричество, като солена вода, определени химикали, избелващи вещества или продукти, съдържащи избелващи вещества, могат да предизвикат късо съединение.

■ Диапазонът на околната температура при използване на батерията е между 0°C и 40°C.

■ Диапазонът на околната температура при

съхранение на батерията е между 0°C и 20°C.

Транспортирайте батериите в съответствие с местните и национални постановления и разпоредби.

Спазвайте всички специални изисквания за пакетиране и етикетиране, когато транспортирате батерии чрез трето лице. Уверете се, че батериите не влизат в контакт с други батерии или проводими материали по време на транспортиране, като предпазите откритите конектори с изолация, непроводими капачета или лента. Не транспортирайте батерии, които са спукани или текст. Свържете се със следната компания за допълнителен съвет.

Дори когато продуктът се използва по предназначение, е невъзможно напълно да се ограничи влиянието на определени рискови фактори. Могат да възникнат следните опасности и операторът трябва да обърне особено внимание, за да ги избегне:

■ Увреждане на слуха в следствие на излагане на шум.

– Носете антифони и ограничете излагането.

■ Нараняване на очите

– Носете маска за предпазване на очите или предпазни очила, когато използвате продукта.

■ Нараняване, причинено от вибрация.

– Ограничете излагането. Следвайте указанията в „Намаляване на риска“.

■ Токов удар след контакт със скрити кабели

– Дръжте продукта само за изолираните повърхности.

■ Наранявания, причинени от прах

- Прахът, генериран при работа с продукта, може да причини респираторно увреждане. Носете маска за контролиране на праха с подходящи филтри, която може да ви предпази от прах от материала, върху който работите.

НАМАЛЯВАНЕ НА РИСКА

Известно е, че вибрациите, произвеждани от ръчни инструменти може да предизвикат у някои индивиди заболяване, наречено Синдром на Рейнолд (Raynaud's Syndrome). Симптомите може да включват изтръпване, схващане и изbledняване на пръстите, обикновено се забелязват при излагане на студ. Смята се, че наследствените фактори, излагането на студ и влага, диетите, пушенето и някои работни навици допринасят за развитието на тези симптоми. Могат да се вземат някои мерки, които могат да се предприемат от оператора, за да се намалят ефектите от вибрациите:

■ Поддържайте телесната температура в студено

време. Когато боравите с инструмента, носете ръкавици, за да поддържате ръцете и китките си топли. Според изследвания главният фактор, допринасящ за развитието на Raynaud's Syndrome, е студеното време.

■ Правете упражнения за активизиране на кръвообращението след всеки работен цикъл.

■ Редовно излизайте в почивка. Ограничете излагането на вибрации на ден.

При поява на някой от симптомите на това заболяване, незабавно прекратете употребата на инструмента и посетете лекар.

ПРЕДУПРЕЖДЕНИЕ

Продължителното използване на инструмента може да доведе до наранявания или влошаване. При използване на инструмента за продължителни периоди от време правете чести почивки.

1. Бутон за избор на предавката
2. Пръстен за регулиране на въртящия момент
3. Безключова цанга
4. Бутон за избор на посоката на въртене
5. Спусък с променлива скорост
6. Ръкохватка, изолирана повърхност за захвашане
7. Магнитна тава
8. LED светлини
9. Съхранение на накрайниците
10. Накрайник на винтоверта
11. Гнездо за батерията

ПОДДРЪЖКА

ПРЕДУПРЕЖДЕНИЕ

Продуктът не трябва никога да се включва в захранване, когато сглобявате части, правите настройки, почиствате, извършвате поддръжка или когато не го използвате. Изключването на продукта от захранването ще предотврати случайно стартиране, което би могло да причини сериозни наранявания.

ПРЕДУПРЕЖДЕНИЕ

При обслужване използвайте само оригинални резервни части, аксесоари и средства за прикрепване на производителя. Използването на други части може да ви постави в опасност или да повреди продукта.

- Избягвайте използването на разтворители при почистването на пластмасовите части. Повечето пластмаси са чувствителни към различни

видове разтворители и може да се повредят при използването на такива. Използвайте меки кърпи за отстраняване на замърсявания, въглероден прах и др.

ПРЕДУПРЕЖДЕНИЕ

В никакъв случай не позволявайте пластмасовите части да влизат в контакт със спирачни течности, нефтени продукти, проникващи масла и т.н. Химикалите могат да повредят, отслабят или унищожат пластмасата, което може да доведе до сериозни физически наранявания.

ПРЕДУПРЕЖДЕНИЕ

За по-голяма безопасност и надеждност всички ремонти трябва да се извършват от оторизиран сервис.

CMA3BAHE

Всички лагери в този продукт за смазани с достатъчно количество висококачествено масло, което трябва да стигне за целия експлоатационен живот на инструмента при нормални работни условия. Затова не е необходимо допълнително смазване.

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Рециклиране на суровини, вместо за обезвреждане като отпадък. Машината, допълнителните приспособления и опаковките трябва да бъдат подложени на подходяща преработка за оползотворяване на съдържащите се в тях вторични суровини.

СИМВОЛИ

Предупреждение относно безопасността

V Напрежение

[EMPTY]

Постоянен ток

min ^-1

Обороти или възвратно-постъпателни движения в минута

∅

Капацитет на цангата

CE

СЕ съответствие

n_o

Скорост на празен ход

EAC

EurAsian знак за съответствие

#

Прочетете инструкциите внимателно, преди да стартирате машината.

Украински знак за съответствие

Електрическите уреди не трябва да се изхвърлят заедно с битовите отпадъци. Рециклирайте, където има възможност. Обърнете се за съвет по рециклирането към местните власти или разпространителите.

Частите или принадлежностите се продават отделно

Въртящ момент, максимальна

Въртящ момент, минимална

Скорост, минимална

Следните сигнални думи и техните съответни значения обясняват нивата на опасност, свързани с употребата на този продукт:

ОПАСНОСТ

Указва неминуемо опасна ситуация, която ако не бъде избегната, ще доведе до сериозни наранявания или смърт.

ПРЕДУПРЕЖДЕНИЕ

Указва потенциално опасна ситуация, която ако не бъде избегната, може да доведе до сериозни наранявания или смърт.

ВНИМАНИЕ

Указва потенциално опасна ситуация, която ако не бъде избегната, може да доведе до дребни или средни наранявания.

ВНИМАНИЕ

(Без предупредителен символ за безопасност) Указва ситуация, която може да доведе до имуществени щети.

Посоченото в тези инструкции ниво на вибрациите е измерено в съответствие със стандартизиран в EN 62841 измервателен метод и може да се използва за сравнение на електрически инструменти помежду им. Подходящ е и за временна оценка на вибрационното натоварване. Посоченото ниво на вибрациите представя основните приложения на електрически инструмент. Ако обаче електрическият инструмент се използва с друго предназначение, с различни сменяеми инструменти или при недостатъчна техническа поддръжка, нивото на вибрациите може да е различно. Това чувствително може да увеличи вибрационното натоварване по време на целия работен цикъл.

За точната оценка на вибрационното натоварване трябва да се вземат предвид и периодите от време, в които уредът е изключен или работи, но в действителност не се използва. Това чувствително може да намали вибрационното натоварване по време на целия работен цикъл. Определете допълнителни мерки по техника на безопасност в защита на обслужващия работник от въздействието на вибрациите като например: техническа поддръжка на електрическия инструмент и сменяемите инструменти, поддържане на ръцете топли, организация на работния цикъл.

ПОПЕРЕДЖЕННЯ

В допълнение към законоустановените права, произтичащи от покупката, този продукт е обхванат от гаранция, както е изложено по-долу.

1. Гаранционният срок е 24 месеца за клиенти и започва да тече р деня на закупуване на продукта. Тази дата трябва да се докаже фактура или друго доказателство за покупка. Продуктъ е изработен и предназначен само за потребителска и лична употреба. Следователно не се дава гаранция в случай на използване от професионалисти или с търговска цел.

2. Съществува възможност за удължаване на гаранционния срок за част от диапазона на гаранцията на електрически инструменти (AC/DC) след изтичането на описания тук чрез регистрация на уеб сайта www.ryobitools.eu. В магазините и/или на опаковката или вътре в документацията на продукта е показано ясно дали инструментът отговаря на условията за такова удължаване на гаранционния срок. Крайният потребител трябва да регистрира своите новопридобити инструменти онлайн в рамките на 30 дни от датата на покупка. Крайният потребител може да се регистрира за удължена гаранция в държавата си на пребиваване, ако е посочена във формуляра за онлайн регистрация като място, където тази опция е валидна. Освен това крайните потребители трябва да дадат съгласието си за съхранение на данните, които са задължителни за попълване онлайн, и трябва да приемат общите условия. Полученото потвърждение за регистрация, изпратено по электронна поща, и оригиналната фактура, показваща датата на покупка, ще служат като доказателство за удължената гаранция.

3. Гаранцията покрива всички дефекти на продукта по време на гаранционния срок, които се дължат на проблеми в изработката или материалите към момента на покупката. Гаранцията е ограничена до ремонт и/или замяна и не включва други задължения, включително, но не само, случайни или косвени щети. Гаранцията е невалидна, ако продуктът е използван неправилно или в противоречие с ръководството с инструкции, както и ако е свързан неправилно. Тази гаранция не важи за:

– щети по продукта в резултат на неправилна профилактика – продукти, които са били изменени или модифицирани
– продукт, при който оригиналните маркировки за идентификация (търговска марка, сериен номер) са изтрити, променени или премахнат
– повреда, причинена от неспазване на ръководството с инструкции
– продукт без СЕ маркировка
– продукт, за който е направлен опит за ремонт от неквалифициран специалист или без предварително разрешение от Techtronic Industries.

— продукт, свързан към неподходящо електрозахранване (ампераж, волтаж, честота)

– щети, причинени от външни влияния (химични, физични, удари) или чужди вещества
– нормално износване на резервни част
– неподходяща употреба, претоварване на инструмента – използване на неодобрени аксесоари или части
– Аксесоарите за електрическия инструмент са предоставени с инструмента или се купуват отделно. Тези изключения включват, но не само, накрайници за отвертка, свредла, абразивни дискове, шкурка и оstriета, страничен водач
– Компоненти (части и аксесоари), подложени на естествено износване, включително, но не само, комплекти за обслужване и поддръжка, карбонови четки, лагери, патронник, приставка със свредло SDS или приемно устройство, захранващ кабел, спомагателна ръкохватка, кутия за транспортиране, шлифовъчна пластина, торба за прах, тръба за отвеждане на прах, филцови шайби, цифтове и пружини за винтоверти и др.

1. За обслужване продуктът трябва да се изпрати или занесе на оторизиран сервис на RYOBI, посочен за всяка държава в следния списък с адреси на сервиси. В някои държави местният търговец на RYOBI поема отговорността да изпрати продукта до серверизен център на RYOBI. При изпращане на продукт до сервис на RYOBI той трябва да е опакован безопасно без опасно съдържание, напр. бензин, да е маркиран с адреса на подателя и придружен от кратко описание на повредата. 5.

2. Ремонтът/замяната по силата на тази гаранция са безплатни. Те не водят до удължаване или подновяване на гаранционния срок. Сменените части или инструменти стават наша собственост. В някои държави таксите за доставка или изпращане трябва да се платят от подателя. Законоустановените ви права, произтичащи от закупуването на инструмента, остават незасегнати 6.

3. Тази гаранция е валидна в Европейската общност, Швейцария, Исландия, Норвегия, Лихтенщайн, Турция и Россия. Извън тези области се свържете с упълномощения търговец на RYOBI, за да се установи дали е приложима друга гаранция.

За да намерите упълномпщен серверен център близо до вас, посетеле http://uk.ryobitools.eu/header/service-and-support/service-agents.

UK ГАРАНТИЙНІ УМОВИ ДЛЯ RYOBІ®

С настоящето декларираме, че продуктите

Бормашина-винтоверт

Марка: RYOBI

Обхват на серийни номера: 47517401000001 - 475174001999999

отговаря на следните директиви на ЕС и хармонизирани стандарти

2006/42/EC, 2014/30/EU, 2011/65/EU,

EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-1:2018

Документацията за RoHS е съставена в съответствие с EN IEC 63000:2018.

Todd Chipner

Главен директор, Качество на СРТ и нормативно съответствие и безопасност за Азия

Упълномощено лице за съставяне на техническия файл:

Alexander Krug, Изпълнителен Директор

Techtronic Industries GmbH

BG RYOBI e търговска марка на Ryobi Limited и се използва под лиценз.
