MANUALE UTENTE One+ R18DD4 RYOBI

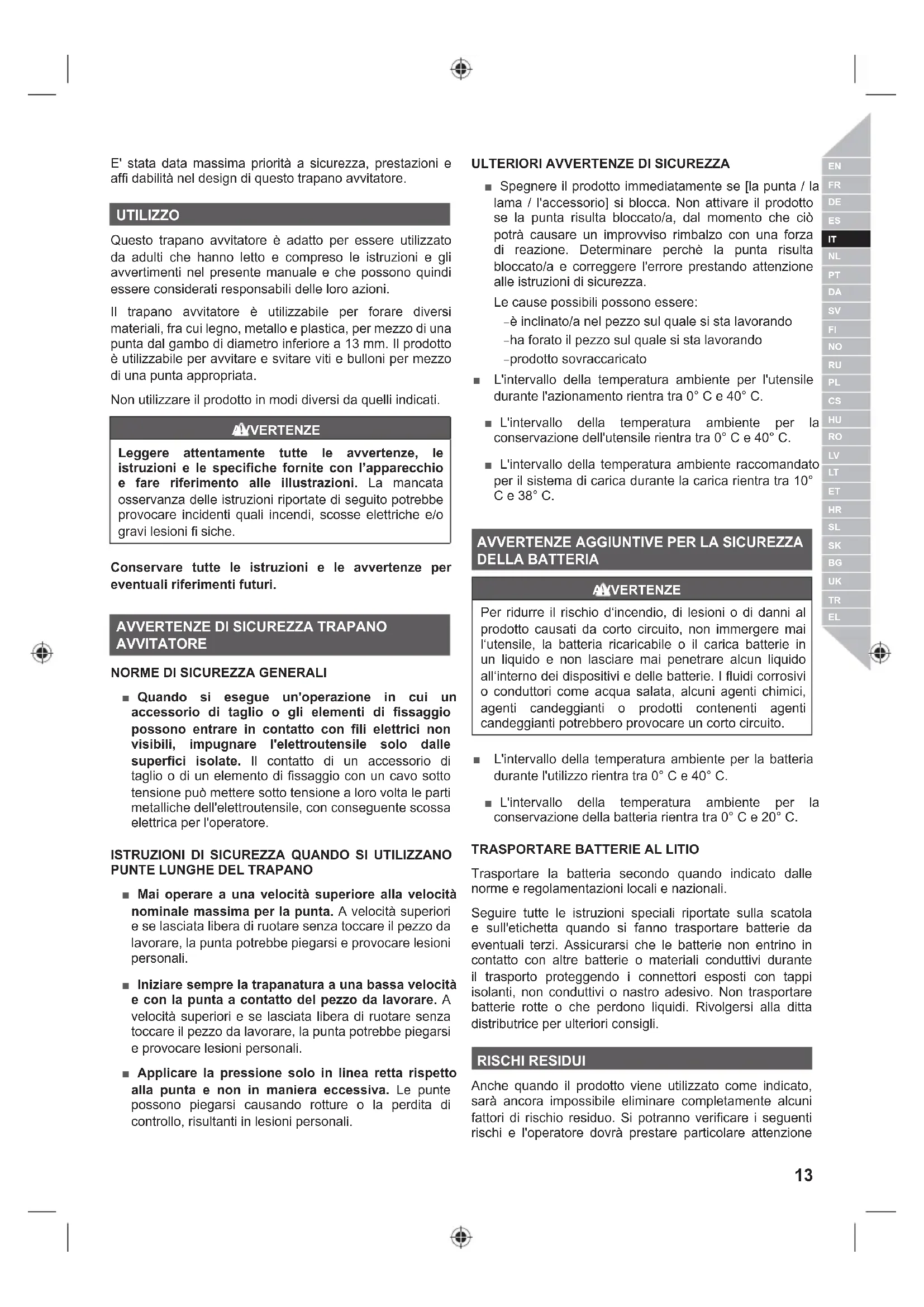

E' stata data massima priorità a sicurezza, prestazioni e affi dabilità nel design di questo trapano avvitatore. UTILIZZO Questo trapano avvitatore è adatto per essere utilizzato da adulti che hanno letto e compreso le istruzioni e gli avvertimenti nel presente manuale e che possono quindi essere considerati responsabili delle loro azioni. Il trapano avvitatore è utilizzabile per forare diversi materiali, fra cui legno, metallo e plastica, per mezzo di una punta dal gambo di diametro inferiore a 13 mm. Il prodotto è utilizzabile per avvitare e svitare viti e bulloni per mezzo di una punta appropriata. Non utilizzare il prodotto in modi diversi da quelli indicati. AVVERTENZE Leggere attentamente tutte le avvertenze, le istruzioni e le specifiche fornite con l’apparecchio e fare riferimento alle illustrazioni. La mancata osservanza delle istruzioni riportate di seguito potrebbe provocare incidenti quali incendi, scosse elettriche e/o gravi lesioni fi siche. Conservare tutte le istruzioni e le avvertenze per eventuali riferimenti futuri.

■ Quando si esegue un'operazione in cui un accessorio di taglio o gli elementi di fissaggio possono entrare in contatto con fili elettrici non visibili, impugnare l'elettroutensile solo dalle superfici isolate. Il contatto di un accessorio di taglio o di un elemento di fissaggio con un cavo sotto tensione può mettere sotto tensione a loro volta le parti metalliche dell'elettroutensile, con conseguente scossa elettrica per l'operatore.

■ Mai operare a una velocità superiore alla velocità nominale massima per la punta. A velocità superiori e se lasciata libera di ruotare senza toccare il pezzo da lavorare, la punta potrebbe piegarsi e provocare lesioni personali. ■ Iniziare sempre la trapanatura a una bassa velocità e con la punta a contatto del pezzo da lavorare. A velocità superiori e se lasciata libera di ruotare senza toccare il pezzo da lavorare, la punta potrebbe piegarsi e provocare lesioni personali. ■ Applicare la pressione solo in linea retta rispetto alla punta e non in maniera eccessiva. Le punte possono piegarsi causando rotture o la perdita di controllo, risultanti in lesioni personali.

ULTERIORI AVVERTENZE DI SICUREZZA

■ Spegnere il prodotto immediatamente se [la punta / la lama / l'accessorio] si blocca. Non attivare il prodotto se la punta risulta bloccato/a, dal momento che ciò potrà causare un improvviso rimbalzo con una forza di reazione. Determinare perchè la punta risulta bloccato/a e correggere l'errore prestando attenzione alle istruzioni di sicurezza. Le cause possibili possono essere: – è inclinato/a nel pezzo sul quale si sta lavorando – ha forato il pezzo sul quale si sta lavorando – prodotto sovraccaricato ■ L'intervallo della temperatura ambiente per l'utensile durante l'azionamento rientra tra 0° C e 40° C. ■ L'intervallo della temperatura ambiente per la conservazione dell'utensile rientra tra 0° C e 40° C. ■ L'intervallo della temperatura ambiente raccomandato per il sistema di carica durante la carica rientra tra 10° C e 38° C.

AVVERTENZE AGGIUNTIVE PER LA SICUREZZA

DELLA BATTERIA AVVERTENZE Per ridurre il rischio d‘incendio, di lesioni o di danni al prodotto causati da corto circuito, non immergere mai l‘utensile, la batteria ricaricabile o il carica batterie in un liquido e non lasciare mai penetrare alcun liquido all‘interno dei dispositivi e delle batterie. I fl uidi corrosivi o conduttori come acqua salata, alcuni agenti chimici, agenti candeggianti o prodotti contenenti agenti candeggianti potrebbero provocare un corto circuito. ■ L'intervallo della temperatura ambiente per la batteria durante l'utilizzo rientra tra 0° C e 40° C. ■ L'intervallo della temperatura ambiente per la conservazione della batteria rientra tra 0° C e 20° C.

TRASPORTARE BATTERIE AL LITIO

Trasportare la batteria secondo quando indicato dalle norme e regolamentazioni locali e nazionali. Seguire tutte le istruzioni speciali riportate sulla scatola e sull'etichetta quando si fanno trasportare batterie da eventuali terzi. Assicurarsi che le batterie non entrino in contatto con altre batterie o materiali conduttivi durante il trasporto proteggendo i connettori esposti con tappi isolanti, non conduttivi o nastro adesivo. Non trasportare batterie rotte o che perdono liquidi. Rivolgersi alla ditta distributrice per ulteriori consigli. RISCHI RESIDUI Anche quando il prodotto viene utilizzato come indicato, sarà ancora impossibile eliminare completamente alcuni fattori di rischio residuo. Si potranno verifi care i seguenti rischi e l'operatore dovrà prestare particolare attenzione14 | Italiano per evitare quanto segue: ■ Il rumore può causare danni all'udito. – Indossare una protezione idonea per l'udito e limitare l'esposizione. ■ Lesioni oculari – Indossare occhiali o schermi di protezione quando si utilizza il prodotto. ■ Lesioni causate da vibrazioni – Limitare l'esposizione. Seguire le istruzioni riportate in Riduzione dei rischi ■ Folgorazione causata dal contatto con fili nascosti – Reggere il prodotto solo dalle superfici isolate. ■ Lesioni causate dalla polvere – La polvere creata dalla messa in funzione del prodotto potrà causare lesioni all'apparato respiratorio. Indossare una maschera antipolvere dotata di filtri idonei per la protezione contro le particelle generate dal materiale in lavorazione.

RIDUZIONE DEL RISCHIO

Si è accertato che le vibrazioni causate da utensili a mano possono contribuire a causare una condizione chiamata Sindrome di Raynaud in alcune persone. I sintomi, comprendenti formicolio, intorpidimento e perdita di colore alle dita, si verifi cano di solito quando ci si espone al freddo. Fattori ereditari, esposizione a freddo e umidità, una dieta scorretta, fumo e condizioni di lavoro non sicure potranno contribuire allo sviluppo di questi sintomi. é possibile prendere delle precauzioni per ridurre le vibrazioni: ■ Tenere il corpo al caldo a basse temperature. Quando si utilizza l'utensile, indossare guanti e tenere le mani e i polsi caldi. Le basse temperature contribuiscono a causare la Sindrome di Raynaud. ■ Dopo aver utilizzato l’utensile per un certo periodo, fare degli esercizi per stimolare la circolazione del sangue. ■ Fare spesso delle pause. Limitare la quantità di esposizione giornaliera. Nel caso in cui si provino i sintomi di questa condizione, interrompere immediatamente l’utilizzo dell’utensile e consultare un dottore. AVVERTENZE L'utilizzo prolungato dell'utensile potrà causare o aggravare lesioni già esistenti. Quando si utilizza questo utensile per periodi di tempo prolungati, assicurarsi di fare sempre delle pause regolari.

1. Selettore della marcia

2. Anello di regolazione torsione

3. Mandrino senza chiave

4. Selezionatore di direzione rotazione

5. Grilletto interruttore della velocità variabile

9. Alloggiamento punte

10. Punte per giravite

MANUTENZIONE AVVERTENZE Questo prodotto non dovrà mai essere collegato all'alimentazione mentre si montano le sue parti, svolgono regolazioni, operazioni di pulizia e manutenzione o quando il prodotto non viene utilizzato. Scollegando il prodotto dall'alimentazione se ne previene l'avviamento accidentale che potrebbe causare lesioni gravi. AVVERTENZE Durante le operazioni di manutenzione, utilizzare solo le parti di ricambio, gli accessori e le parti di collegamento della ditta produttrice originale. Utilizzare parti di ricambio diverse potrebbe causare rischi o danneggiare il prodotto. ■ Evitare di utilizzare solventi quando si puliscono le parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall’uso dei solventi disponibili in commercio. Utilizzare un panno pulito per rimuovere lo sporco, la polvere, ecc. AVVERTENZE Non lasciare che liquidi per freni, benzina, prodotti a base di petrolio, oli penetranti, ecc, entrino in contatto con le parti in plastica. Le sostanze chimiche potranno danneggiare, indebolire o distruggere la plastica, il che potrà risultare in gravi lesioni personali. AVVERTENZE Per maggiroe sicurezza e affi dabilità, tutte le riparazioni dovranno essere svolte da un centro servizi autorizzato. LUBRIFICAZIONE Tutti i cuscinetti in questo prodotto sono stati lubrifi cati con una quantità di lubrifi cante ad alto indice di viscosità per tutta la durata del prodotto nelle normali condizioni di funzionamento. Di conseguenza, non è necessario effettuare alcuna lubrifi cazione supplementare.

TUTELA DELL’AMBIENTE

Riciclare le materie prime anziché gettarle tra i rifi uti domestici. Per tutelare l’ambiente, l’apparecchio, gli accessori e gli imballaggi devono essere smaltiti separatamente.15 Italiano |

SIMBOLI Indicazioni sicurezza V Volt Corrente diretta min

Numero di giri o di movimenti al minuto Capacità mandrino Conformità CE Velocità a vuoto Marchio di conformità EurAsian Leggere attentamente le istruzioni prima di avviare l’utensile. Marchio di conformità ucraino I prodotti elettrici non devono essere smaltiti con i rifi uti domestici. Vi sono strutture per smaltire tali prodotti. Informarsi presso il proprio Comune o rivenditore di sicurezza per smatire adeguatamente tali rifi uti.

AVVERTENZE Il livello di vibrazioni indicato in questo foglio informativo è stato misurato seguendo un test svolto secondo i requisiti indicati dallo standard EN62841 e potrà essere utilizzato per paragonare un utensile con un altro. Potrà essere utilizzato per una valutazione preliminare dell’esposizione a vibrazioni. Il livello dichiarato di emissioni di vibrazioni viene indicato tenendo conto delle applicazioni principali dell’utensile. Comunque se l’utensile viene utilizzato per applicazioni diverse con accessori diversi o non viene correttamente conservato, il livello delle vibrazioni potrà variare. Ciò potrà significativamente aumentare il livello di esposizione alle vibrazioni durante il periodo di lavoro totale. Una valutazione del livello di esposizione alle vibrazioni dovrà inoltre prendere in considerazione i tempi in cui l’utensile viene spento o è acceso ma non viene utilizzato. Ciò potrà significativamente ridurre il livello di esposizione in un periodo totale di funzionamento. Ulteriori misure di sicurezza per proteggere l’operatore dagli effetti delle vibrazioni come: conservare correttamente l’utensile e i suoi accessori, tenere le mani calde e organizzare i tempi di lavoro.

CONDIZIONI DI VALIDITÀ DELLA GARANZIA RYOBI

periodo di garanzia oltre quello descritto, registrandosi sul sito web www. U\RELWRROVHX *OL XWHQVLOL SHUL TXDOL q SRVVLELOHSUROXQJDUHLO SHULRGR GL

JDUDQ]LDVRQRFKLDUDPHQWHLQGLFDWLQHLQHJR]LHRVXOOHFRQIH]LRQLHQHOOD

documentazione dei prodotti. L'utente deve registrare online l'utensile acquistato entro 30 giorni dalla data di acquisto. L'utente può registrarsi SHU OD JDUDQ]LD SUROXQJDWD QHO SURSULRSDHVH GL UHVLGHQ]DVH TXHVWRq elencato nel modulo di registrazione online dove questa opzione sia valida. ,QROWUHJOLXWHQWLGHYRQRIRUQLUHLOSURSULRFRQVHQVRDOODFRQVHUYD]LRQHGHL dati da immettere online e devono accettare le condizioni generali. La FRQIHUPD GL UHJLVWUD]LRQH LQYLDWD WUDPLWH HPDLO H OD IDWWXUD RULJLQDOH indicante la data di acquisto, costituiranno la prova della garanzia prolungata.

JDUDQ]LDQRQqYDOLGDVHLOSURGRWWRqVWDWRXVDWRVFRUUHWWDPHQWHLQPRGR FRQWUDULRDOPDQXDOHGLLVWUX]LRQLRVHqVWDWRFROOHJDWRLQPRGRHUUDWR/D JDUDQ]LDQRQqYDOLGDSHU – qualsiasi danno al prodotto dovuto a manutenzione errata; – TXDOVLDVLSURGRWWRFKHVLDVWDWRDOWHUDWRRPRGLILFDWR – TXDOVLDVLSURGRWWROHFXLPDUFDWXUHGLLGHQWLILFD]LRQHRULJLQDOLPDUFKL GLIDEEULFDQXPHURGLVHULHVLDQRVWDWHFDQFHOODWHDOWHUDWHRULPRVVH – qualsiasi danno causato dalla non osservanza delle istruzioni del manuale; – qualsiasi prodotto privo di omologazione CE; – qualsiasi prodotto che sia stato sottoposto a un tentativo di riparazione GDSDUWHGLXQSURIHVVLRQLVWDQRQTXDOLILFDWRRSSXUHVHQ]DODSUHYLD

4. Per la manutenzione il prodotto dev'essere spedito o portato presso

uno dei centri assistenza autorizzati RYOBI elencati per ogni paese nel seguente elenco di indirizzi dei centri. In alcuni paesi il rivenditore locale RYOBI si incarica di inviare il prodotto all'organizzazione di assistenza RYOBI. Quando si invia un prodotto a un centro assistenza RYOBI, imballarlo in modo sicuro senza contenuti pericolosi come la benzina, apporre l'indirizzo del mittente e accompagnarlo da una breve descrizione del guasto.

5. /DULSDUD]LRQHVRVWLWX]LRQHDLVHQVLGHOODSUHVHQWHJDUDQ]LDq

JUDWXLWD1RQ costituisce un prolungamento o un nuovo inizio del periodo di garanzia. Le parti o gli utensili scambiati diventano di nostra proprietà. In alcuni paesi i costi di consegna o di spedizione postale devono essere pagati dal mittente. I diritti di legge derivanti dall'acquisto dell'utensile rimangono inalterati.

DICHIARAZIONE DI CONFORMITÀ

Techtronic Industries GmbHMax-Eyth-Straße 10, 71364 Winnenden, GermanySi dichiara con la presente che il prodottoTrapano avvitatore Marca: RYOBINumero modello: R18DD4Gamma numero seriale: 47517401000001 - 475174001999999è conforme alle seguenti Direttive Europee e ai seguenti standard armonizzati2006/42/EC, 2014/30/EU, 2011/65/EU, EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-1:2018La documentazione RoHS è stata compilata come indicato dalle norme EN IEC 63000:2018

Todd ChipnerSig. Direttore, qualità CPT e sicurezza e normativa per l’AsiaWinnenden, Oct. 23, 2019Autorizzato per compilare il file tecnico:Alexander Krug, Managing Director Techtronic Industries GmbHMax-Eyth-Straße 10, 71364 Winnenden, Germany
