РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ One+ R18DD4 RYOBI

ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ

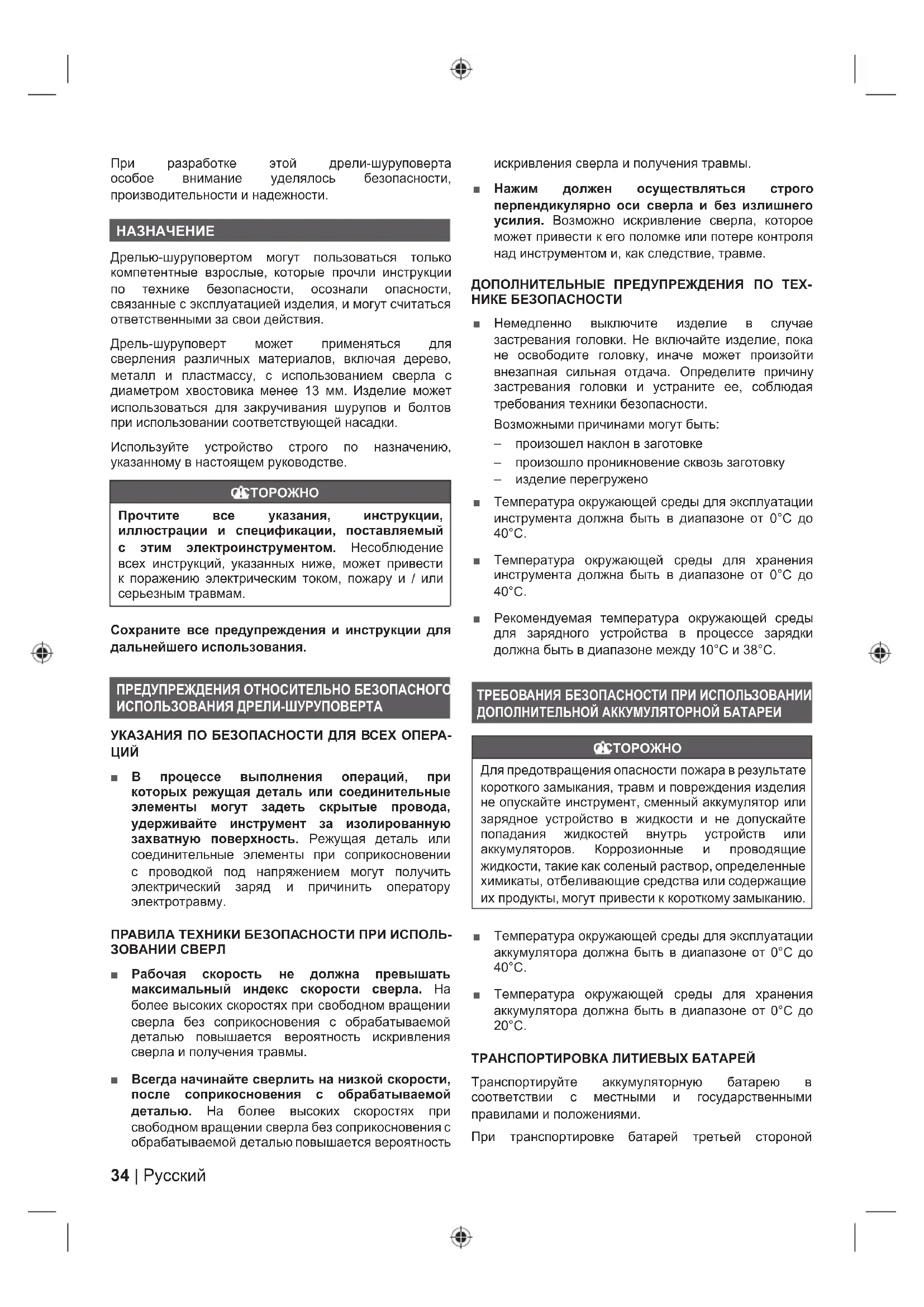

Дрелью-шуруповертом могут пользоваться только компетентные взрослые, которые прочли инструкции по технике безопасности, осознали опасности, связанные с эксплуатацией изделия, и могут считаться ответственными за свои действия. Дрель-шуруповерт может применяться для сверления различных материалов, включая дерево, металл и пластмассу, с использованием сверла с диаметром хвостовика менее 13 мм. Изделие может использоваться для закручивания шурупов и болтов при использовании соответствующей насадки. Используйте устройство строго по назначению, указанному в настоящем руководстве.

Прочтите все указания, инструкции, иллюстрации и спецификации, поставляемый с этим электроинструментом. Несоблюдение всех инструкций, указанных ниже, может привести к поражению электрическим током, пожару и / или серьезным травмам. Сохраните все предупреждения и инструкции для дальнейшего использования. ПРЕДУПРЕЖДЕНИЯ ОТНОСИТЕЛЬНО БЕЗОПАСНОГО ИСПОЛЬЗОВАНИЯ ДРЕЛИ-ШУРУПОВЕРТА УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ДЛЯ ВСЕХ ОПЕРА-

■ В процессе выполнения операций, при которых режущая деталь или соединительные элементы могут задеть скрытые провода, удерживайте инструмент за изолированную захватную поверхность. Режущая деталь или соединительные элементы при соприкосновении с проводкой под напряжением могут получить электрический заряд и причинить оператору электротравму. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ИСПОЛЬ- ЗОВАНИИ СВЕРЛ ■ Рабочая скорость не должна превышать максимальный индекс скорости сверла. На более высоких скоростях при свободном вращении сверла без соприкосновения с обрабатываемой деталью повышается вероятность искривления сверла и получения травмы. ■ Всегда начинайте сверлить на низкой скорости, после соприкосновения с обрабатываемой деталью. На более высоких скоростях при свободном вращении сверла без соприкосновения с обрабатываемой деталью повышается вероятность искривления сверла и получения травмы. ■ Нажим должен осуществляться строго перпендикулярно оси сверла и без излишнего усилия. Возможно искривление сверла, которое может привести к его поломке или потере контроля над инструментом и, как следствие, травме. ДОПОЛНИТЕЛЬНЫЕ ПРЕДУПРЕЖДЕНИЯ ПО ТЕХ- НИКЕ БЕЗОПАСНОСТИ ■ Немедленно выключите изделие в случае застревания головки. Не включайте изделие, пока не освободите головку, иначе может произойти внезапная сильная отдача. Определите причину застревания головки и устраните ее, соблюдая требования техники безопасности. Возможными причинами могут быть: – произошел наклон в заготовке – произошло проникновение сквозь заготовку – изделие перегружено ■ Температура окружающей среды для эксплуатации инструмента должна быть в диапазоне от 0°C до 40°C. ■ Температура окружающей среды для хранения инструмента должна быть в диапазоне от 0°C до 40°C. ■ Рекомендуемая температура окружающей среды для зарядного устройства в процессе зарядки должна быть в диапазоне между 10°C и 38°C. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ДОПОЛНИТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

Для предотвращения опасности пожара в результате короткого замыкания, травм и повреждения изделия не опускайте инструмент, сменный аккумулятор или зарядное устройство в жидкости и не допускайте попадания жидкостей внутрь устройств или аккумуляторов. Коррозионные и проводящие жидкости, такие как соленый раствор, определенные химикаты, отбеливающие средства или содержащие их продукты, могут привести к короткому замыканию. ■ Температура окружающей среды для эксплуатации аккумулятора должна быть в диапазоне от 0°C до 40°C. ■ Температура окружающей среды для хранения аккумулятора должна быть в диапазоне от 0°C до 20°C. ТРАНСПОРТИРОВКА ЛИТИЕВЫХ БАТАРЕЙ Транспортируйте аккумуляторную батарею в соответствии с местными и государственными правилами и положениями. При транспортировке батарей третьей стороной35 Русский |

соблюдайте все специальные требования по упаковке и маркировке. Проверьте, чтобы аккумуляторные батареи не вступали в контакт с другими батареями или проводимыми материалами при транспортировке, для этого защитите оголенные разъемы изоляцией, изолирующими колпачками или лентами. Не переносите батареи с повреждениями или утечками. За дальнейшими консультациями обратитесь в транспортно-экспедиционную компанию. ОСТАТОЧНЫЕ РИСКИ Даже когда изделие используют согласно инструкциям, невозможно полностью устранить факторы риска. Следующие опасности могут возникнуть во время его использования, и во избежание их рабочий должен обратить особое внимание на следующее: ■ Нарушение слуха вследствие шумового воздействия – Используйте подходящее средство защиты органов слуха. ■ Повреждение глаз – Всегда носите защитные очки при работе с устройством. ■ Травмы, вызываемые вибрацией – Ограничивайте воздействие. Следуйте инструкциям в разделе "Снижение риска". ■ Поражение электрическим током при соприкосновении со скрытыми проводами – Держите изделие только за изолированные поверхности. ■ Травмы, вызываемые пылью – Пыль, образующаяся во время эксплуатации изделия, может привести к повреждению органов дыхания. Используйте надлежащую пылезащитную маску с фильтрами, защищающими от проникновения частиц обрабатываемого материала. СНИЖЕНИЕ РИСКА Считается, что вибрация ручного инструмента может привести к проявлению у отдельных лиц так называемой болезни Рейно (Raynaud’s Syndrome). К симптомам могут относиться покалывание, онемение и побеление пальцев (как при переохлаждении). Считают, что наследственные факторы, охлаждение и влажность, диета, курение и практический опыт способствуют развитию этих симптомов. Ниже приводятся меры, которые может принять оператор для снижения воздействия вибрации: ■ Одевайтесь теплее в холодную погоду. При работе с устройством пользуйтесь перчатками, чтобы руки и запястья были в тепле. Считается, что холодная погода является основным фактором, способствующим возникновению болезни Рейно (Raynaud’s Syndrome). ■ После каждого этапа работы выполните упражнения для усиления кровообращения. ■ Чаще делайте перерывы в работе. Сократите длительность ежедневного пребывания на открытом воздухе. При появлении каких-либо из указанных симптомов сразу же прекратите работу и обратитесь по их поводу

Продолжительное использование инструмента без перерыва может привести к травмам. При использовании инструмента в течение длительного времени делайте регулярные перерывы. ИЗУЧИТЕ ИЗДЕЛИЕ Стр 81.

1. Переключатель передач

2. Кольцо регулировки крутящего момента

3. Бесключевой патрон

4. Переключатель направления вращения

5. Кнопка запуска с регулировкой скорости

6. Ручка, изолированная поверхность захвата

8. Светодиодный индикатор

11. Гнездо подключения батареи

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Прибор ни в коем случае не должен подсоединяться к источнику питания, когда вы разбираете его компоненты, выполняете регулировку, очистку, проводите техническое обслуживание, или когда прибор не используется. Отключение инструмента от источника питания предотвращает его случайный пуск, который может привести к получению тяжелой

При выполнении технического обслуживания используйте только оригинальные запчасти, аксессуары и насадки от производителя. Использование других запчастей может представлять опасность или повредить изделия. ■ Избегайте использования растворителей во время чистки пластмассовых частей. Многие пластмассы чувствительны к воздействию различных бытовых растворителей и в результате их использования могут разрушиться. Для снятия грязи, пыли и пр. пользуйтесь чистой тряпкой.36 | Русский

Никогда не допускайте контакта тормозной жидкости, бензина, продуктов на нефтяной основе, пропиточного масла и т. д. с пластмассовыми частями. Эти химикаты содержат вещества, которые могут испортить, ослабить или разрушить пластмассу. Это ведет к тяжелым травмам.

Для большей безопасности и надежности все ремонтные работы должны проводиться авторизованным сервисным центром.

Все подшипники в изделии смазаны достаточным количеством высокосортной смазки для продолжительной эксплуатации изделия в нормальных рабочих условиях. Поэтому дополнительная смазка не

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ Утилизируйте как сырье, а не выбрасывайте как мусор. Машина, аксессуары и упаковка должны быть отсортированы. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ Сигнал опасности V Вольт Постоянный ток min

Оборотов или возвратно- поступательных движений в минуту Наибольший диаметр сверла в

Соответствие требованиям СЕ Скорость на холостом ходу Знак Евразийского Соответствия Перед использованием прибора внимательно ознакомьтесь с данной инструкцией. Украинский знак стандартизации Отработанная электротехническая продукция должна уничтожаться вместе с бытовыми отходами. Утилизируйте, если имеется специальное техническое оборудование. По вопросам утилизации проконсультируйтесь с местным органом власти или предприятием розничной торговли. ОБОЗНАЧЕНИЯ В РУКОВОДСТВЕ

Детали или принадлежности, приобретаемые отдельно Максимальный крутящий момент Крутящий момент, Минимальный

Скорость, минимальная Скорость, максимальная Следующие сигнальные слова и значения предназначены, чтобы объяснить уровни риска, связанного с этим изделием.

Указывает на потенциально опасную ситуацию, которая, если ее не избежать, приведет к летальному исходу или серьезной травме.

Указывает на потенциально опасную ситуацию, которая, если ее не избежать, может привести к летальному исходу или серьезной травме.

Указывает на потенциально опасную ситуацию, которая, если ее не избежать, может привести к травме легкой или средней тяжести.

(Без Символа Тревоги Безопасности) Указывает ситуацию, которая может кончаться повреждением собственности.37 Русский |

ТРАНСПОРТИРОВКА: Категорически не допускается падение и любые механические воздействия на упаковку при транспортировке. При разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима

Необходимо хранить в сухом месте. Необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей. При хранении необходимо избегать резкого перепада

Хранение без упаковки не допускается. СРОК СЛУЖБЫ ИЗДЕЛИЯ: Срок службы изделия составляет 5 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной

Дата изготовления (код даты) отштампован на поверхности корпуса изделия.

W17 Y2015, где Y2015 - год изготовления W17 – неделя изготовления Определить месяц изготовления можно согласно приведенной ниже таблице, на примере 2015 года. Обратите внимание! Количество недель в месяце различается от года в год. МЕСЯЦ ЯНВАРЬ ФЕВРАЛЬ МАРТ АПРЕЛЬ МАЙ ИЮНЬ ИЮЛЬ АВГУСТ СЕНТЯБРЬ ОКТЯБРЬ НОЯБРЬ ДЕКАБРЬ ГОД

1. Перемикач передач

зарядно устройство (не е включено в

зарядно устройство (не е включено в

ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ ТРЕБОВАНИЯМ Techtronic Industries GmbHMax-Eyth-Straße 10, 71364 Winnenden, GermanyНастоящим мы заявляем, что данный продуктДрель-шуруповертМарка: RYOBIНомер модели: R18DD4Диапазон заводских номеров: 47517401000001 - 475174001999999соответствует требованиям следующих Директив ЕС и согласованных стандартов2006/42/EC, 2014/30/EU, 2011/65/EU, EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-1:2018Документация RoHS соответствует стандарту EN IEC 63000:2018

Todd ChipnerГ-н Директор по контролю качества продукции CPT, нормативов и безопасности в Азиатском регионеWinnenden, Oct. 23, 2019Лицо, ответственное за подготовку технической документации:Alexander Krug, Managing Director Techtronic Industries GmbHMax-Eyth-Straße 10, 71364 Winnenden, GermanyPL
