One+ R18DD4 - Parafusadeira RYOBI - Manual de utilização gratuito

Tipo de produto	Furadeira/parafusadeira sem fio
Marca	RYOBI
Modelo	One+ R18DD4
Tensão nominal	18 V
Tipo de bateria	Lítio-íon (série One+ 18 V)
Capacidade máxima de perfuração	13 mm (madeira, metal, plástico)
Mandril	Autotravante, capacidade 13 mm
Velocidades	2 velocidades mecânicas
Ajuste de torque	24 posições
Sentido de rotação	Reversível (frente/trás)
Iluminação	LED integrado
Bandeja magnética	Sim, para armazenamento das brocas/pontas
Compartimento para ponta	Sim, no corpo da ferramenta
Pontas de parafusamento incluídas	Sim (vários tamanhos)
Peso (sem bateria)	Aproximadamente 1,2 kg
Dimensões (C x L x A)	Aproximadamente 200 x 200 x 70 mm
Temperatura de uso	0 °C a 40 °C
Temperatura de carga	10 °C a 38 °C
Manutenção	Limpeza com pano limpo, sem solvente
Reparos	Centro de serviço autorizado RYOBI
Garantia	2 anos (extensível para 3 anos mediante registro online)
Normas	CE, conformidade com as diretivas europeias

Perguntas frequentes - One+ R18DD4 RYOBI

Como trocar as pontas de parafusamento?

Remova a ponta usada e insira a nova ponta no mandril autotravante. Aperte manualmente girando o anel até que a ponta esteja bem fixa.

Qual bateria posso usar com esta parafusadeira?

Todas as baterias RYOBI One+ 18V são compatíveis. A bateria não está incluída com a ferramenta. Certifique-se de usar uma bateria em boas condições e adequada à temperatura ambiente.

Como ajustar o torque de aperto?

Gire o anel de ajuste de torque localizado atrás do mandril. Os números no anel indicam o nível de torque. Número baixo para parafusos pequenos, número alto para parafusos grandes ou perfuração.

Como ligar o LED?

O LED integrado acende automaticamente quando você pressiona o gatilho. Ilumina a área de trabalho e apaga alguns segundos após soltar o gatilho.

Como mudar a velocidade?

Use o seletor de engrenagem localizado na parte superior do cabo. Posição 1 para baixa velocidade (torque alto) para aparafusar ou perfurar materiais duros; posição 2 para alta velocidade para perfurar materiais macios.

Posso perfurar metal com esta parafusadeira?

Sim, com uma broca adequada de diâmetro inferior a 13 mm. Comece em baixa velocidade e use uma broca para metal. Aplique pressão regular sem forçar.

Como fazer a manutenção da parafusadeira?

Limpe regularmente a ferramenta com um pano limpo e seco. Não use solventes nas partes plásticas. Verifique os parafusos de fixação e as peças móveis. Para qualquer reparo, contate um centro autorizado.

O que fazer se a broca travar?

Pare imediatamente a ferramenta soltando o gatilho. Não force para desbloquear. Determine a causa: broca enviesada, atravessamento da peça ou sobrecarga. Corrija a situação antes de reiniciar.

Como registrar minha garantia?

Registre-se no site www.ryobitools.eu dentro de 30 dias após a compra para estender a garantia para 3 anos. Guarde sua nota fiscal como comprovante de compra.

Onde encontrar peças de reposição?

Use apenas peças originais RYOBI. Consulte a lista de centros de serviço autorizados em http://fr.ryobitools.eu/header/service-and-support/service-agents ou entre em contato com seu revendedor.

MANUAL DE UTILIZADOR One+ R18DD4 RYOBI

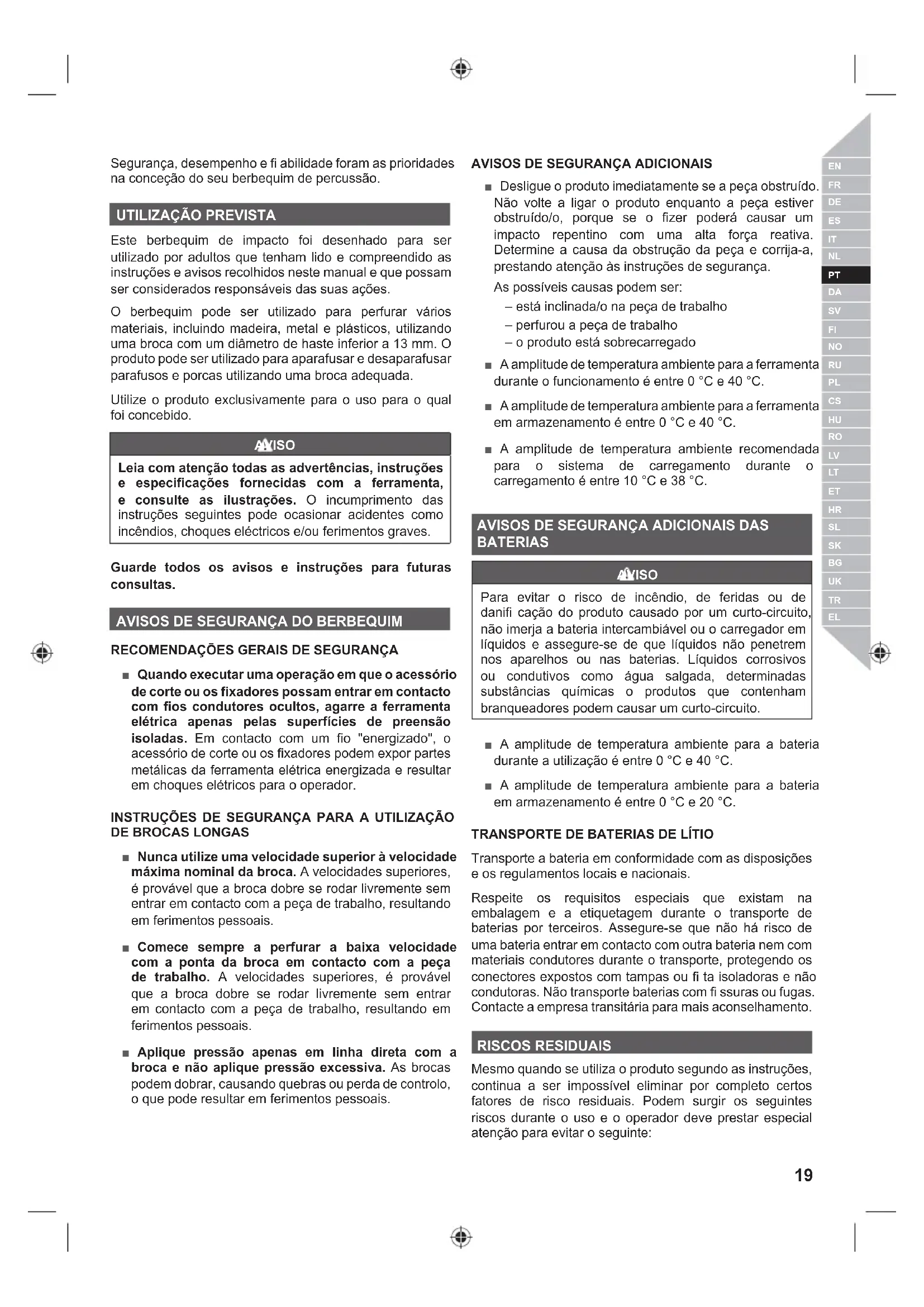

Segurança, desempenho e fi abilidade foram as prioridades na conceção do seu berbequim de percussão.

UTILIZAÇÃO PREVISTA

Este berbequim de impacto foi desenhado para ser utilizado por adultos que tenham lido e compreendido as instruções e avisos recolhidos neste manual e que possam ser considerados responsáveis das suas ações.

O berbequim pode ser utilizado para perfurar vários materiais, incluindo madeira, metal e plásticos, utilizando uma broca com um diâmetro de haste inferior a 13 mm. O produto pode ser utilizado para aparafusar e desaparafusar parafusos e porcas utilizando uma broca adequada.

Utilize o produto exclusivamente para o uso para o qual foi concebido.

AVISO

Leia com atenção todas as advertências, instruções e especificações fornecidas com a ferramenta, e consulte as ilustrações. O incumprimento das instruções seguintes pode ocasionar acidentes como incêndios, choques eléctricos e/ou ferimentos graves.

Guarde todos os avisos e instruções para futuras consultas.

AVISOS DE SEGURANÇA DO BERBEQUIM

RECOMENDAÇÕES GERAIS DE SEGURANÇA

- Quando executar uma operação em que o acessório de corte ou os fixadores possam entrar em contacto com fios condutores ocultos, agarre a ferramenta elétrica apenas pelas superfícies de preensão isoladas. Em contacto com um fio "energizado", o acessório de corte ou os fixadores podem expor partes metálicas da ferramenta elétrica energizada e resultar em choques elétricos para o operador.

INSTRUÇÕES DE SEGURANÇA PARA A UTILIZAÇÃO DE BROCAS LONGAS

• Nunca utilize uma velocidade superior à velocidade máxima nominal da broca. A velocidades superiores, é provável que a broca dobre se rodar livremente sem entrar em contacto com a peça de trabalho, resultando em ferimentos pessoais.
• Comece sempre a perfurar a baixa velocidade com a ponta da broca em contacto com a peça de trabalho. A velocidades superiores, é provável que a broca dobre se rodar livremente sem entrar em contacto com a peça de trabalho, resultando em ferimentos pessoais.
• Aplique pressão apenas em linha direta com a broca e não aplique pressão excessiva. As brocas podem dobrar, causando quebras ou perda de controlo, o que pode resultar em ferimentos pessoais.

AVISOS DE SEGURANÇA ADICIONAIS

- Desligue o produto imediatamente se a peça obstruído. Não volte a ligar o produto enquanto a peça estiver obstruído/o, porque se o fizer poderá causar um impacto repentino com uma alta força reativa. Determine a causa da obstrução da peça e corrija-a, prestando atenção às instruções de segurança.

As possíveis causas podem ser:

• está inclinada/o na peça de trabalho
• perfurou a peça de trabalho
• o produto está sobrecarregado

A amplitude de temperatura ambiente para a ferramenta durante o funcionamento é entre 0 °C e 40 °C.
A amplitude de temperatura ambiente para a ferramenta em armazenamento é entre 0 °C e 40 °C.
A amplitude de temperatura ambiente recomendada para o sistema de carregamento durante o carregamento é entre 10 °C e 38 °C.

AVISOS DE SEGURANÇA ADICIONAIS DAS BATERIAS

AVISO

Para evitar o risco de incêndio, de feridas ou de danifi cação do produto causado por um curto-circuito, não imerja a bateria intercambiável ou o carregador em líquidos e assegure-se de que líquidos não penetrem nos aparelhos ou nas baterias. Líquidos corrosivos ou condutivos como água salgada, determinadas substâncias químicas o produtos que contenham branqueadores podem causar um curto-circuito.

A amplitude de temperatura ambiente para a bateria durante a utilização é entre 0 °C e 40 °C.
A amplitude de temperatura ambiente para a bateria em armazenamento é entre 0 °C e 20 °C.

TRANSPORTE DE BATERIAS DE LÍTIO

Transporte a bateria em conformidade com as disposições e os regulamentos locais e nacionais.

Respeite os requisitos especiais que existam na embalagem e a etiquetagem durante o transporte de baterias por terceiros. Assegure-se que não há risco de uma bateria entrar em contacto com outra bateria nem com materiais condutores durante o transporte, protegendo os conectores expostos com tampas ou fi ta isoladoras e não condutoras. Não transporte baterias com fi ssuras ou fugas. Contacte a empresa transitária para mais aconselhamento.

RISCOS RESIDUAIS

Mesmo quando se utiliza o produto segundo as instruções, continua a ser impossível eliminar por completo certos fatores de risco residuais. Podem surgir os seguintes riscos durante o uso e o operador deve prestar especial atenção para evitar o seguinte:

■ Danos à audição causados pelo ruído
- Utilize protecção para os ouvidos do tipo adequado e limite a exposição.
■ Ferimentos nos olhos
- É preciso levar proteções ou óculos de proteção para os olhos quando se utiliza o produto.
■ Lesões por vibração

- Limite a exposição. Siga as instruções dadas em Redução de Riscos.

- Choque eléctrico causado pelo contacto com fios metálicos não visíveis

- Fixe o produto apenas em superfícies isoladoras.

■ Prejuízo causado pela poeira

- O pó criado pelo uso do produto pode provocar problemas respiratórios Use uma máscara respiratória adequada para o controlo de poeiras, com filtros adequados para protecção contra as partículas do material que estiver a ser trabalhado.

REDUÇÃO DO RISCO

Foi reportado que as vibrações das ferramentas de mão podem contribuir para uma doença designada de Síndrome de Raynaud em determinados indivíduos. Os sintomas podem incluir formigueiro, entorpecimento e empalidecimento dos dedos, habitualmente visível aquando da exposição ao frio. Estima-se que os factores hereditários, exposição ao frio e humidade, dieta, tabagismo e práticas de trabalho contribuem todos para o desenvolvimento destes sintomas. Existem medidas que podem ser tomadas pelo operador para possivelmente reduzir os efeitos da vibração:

■ Mantenha o seu corpo quente durante o tempo frio. Ao operar a unidade, use luvas para manter as mãos e os pulsos quentes. Encontra-se reportado que o tempo frio é um grande factor que contribui para o Síndrome de Raynaud.
■ Após cada período de operação, exercite para aumentar a circulação sanguínea.
- Faça pausas frequentes no trabalho. Limite o tempo de exposição por dia.

Caso sinta algum dos sintomas desta doença, interrompa de imediato a sua utilização e consulte o seu médico sobre estes sintomas.

AVISO

As lesões podem ser causadas ou agravadas pelo uso prolongado de uma ferramenta. Ao usar qualquer ferramenta durante períodos prolongados, assegure-se que faz intervalos regulares.

CONHEÇA O SEU PRODUTO

1. Selector de engrenagem

2. Anel de ajuste do binário

3. Selector de engrenagem

4. Anel de ajuste do binário

5. Mandril de aperto rápido

6. Seletor de direção de rotação
7. Gatilho-interruptor de velocidade variável
8. Pega, superfícies de preensão isoladas
9. Tabuleiro magnético
10. Led
11. Armazenamento de brocas
12. Brocas da chave de parafusos
13. Orifício da bateria

MANUTENÇÃO

AVISO

O produto não dever nunca ligado à corrente elétrica durante a montagem de peças, a realização de ajustes, limpeza, operações de manutenção ou quando não está em uto. Desligar o produto da fonte de alimentação eléctrica irá impedir o arranque acidental que poderia causar ferimentos graves.

AVISO

Na manutenção utilize apenas peças sobresselentes, acessórios e auxiliares originais do fabricante. O uso de quaisquer outras peças pode criar perigo ou causar danos ao aparelho.

- Evite usar solventes ao limpar as peças de plástico. A maioria dos plásticos pode ser danificada pelos solventes vendidos no comércio. Utilize um pano limpo para remover as sujidades, o pó, etc.

AYISO

Nunca, em qualquer momento, deixe que fluidos de travagem, gasolina, produtos petrolíferos, óleos de perfuração, etc., entrem em contacto com as peças de plástico. Estes produtos químicos contêm substâncias que podem danifi car, deteriorar ou destruir o plástico, o que poderia provocar ferimentos graves.

AVISO

Para uma maior segurança e fi abilidade, todas as reparações devem ser realizadas por um centro de assistência autorizado.

LUBRIFICAÇÃO

Todos os rolamentos deste produto estão lubrifi cados com um montante suficiente de lubrificante de elevado nível, de acordo com a duração de vida do produto em condições normais de funcionamento. Por conseguinte, não requer nenhuma lubrifi cação suplementar.

PROTECÇÃO DO AMBIENTE

Recicle os materiais em vez de pô-los directamente no lixo doméstico. Para proteger o ambiente, a ferramenta, os acessórios e as embalagens devem ser seleccionados.

SÍMBOLOS

V Volts

Alerta de segurança

Corrente directa

min ^-1

Número de rotações ou movimentos por minuto

Capacidade do mandril

Conformidade CE

Velocidade em vazio

Marca de conformidade EurAsian

Agradecemos que leia atentamente as instruções antes de iniciar a máquina.

Marca de conformidade ucraniana

Os aparelhos eléctricos antigos não devem ser eliminados juntamente com o lixo doméstico. Recicle onde existem instalações para o efeito. Verifi que com as suas Autoridades Locais ou revendedor para obter informações sobre reciclagem.

PERIGO

Indica uma situação de perigo iminente, a qual, se não for evitada, pode resultar em morte ou ferimentos graves.

AVISO

Indica uma situação potencialmente perigosa que, se não for evitada, pode resultar em morte ou ferimentos graves.

CAUTELA

Indica uma situação potencialmente perigosa que, se não for evitada, pode resultar em ferimentos leves ou moderados.

CAUTELA

(Sem símbolo de segurança) Indica uma situação que pode provocar danos materiais.

SÍMBOLOS NESTE MANUAL

Nota

As peças ou acessórios vendem-se separadamente

Binário máximo

Torque mínimo

Velocidade, mínimo

Velocidade, máximo

As seguintes palavras de sinal e signifi cados destinam-se a explicar os níveis de risco associados a este produto.

O nível de emissão de vibrações fornecido nesta folha de informações foi medido em conformidade com o teste uniformizado descrito em EN62841 e pode ser usado para comparar uma ferramenta com outra. Este pode ser usado para uma avaliação preliminar da exposição. O nível de emissão de vibração declarado refere-se à aplicação principal da ferramenta. Contudo, se a ferramenta for usada para aplicações diferentes, com acessórios diferentes ou não for devidamente mantida, a emissão de vibrações pode diferir. Isto pode fazer aumentar significativamente o nível de exposição ao longo do período de trabalho total.

Uma estimativa do nível de exposição às vibrações deve ter, também, em consideração o tempo durante o qual a ferramenta está desligada ou em que está ligada mas não está a realizar qualquer trabalho. Isto pode reduzir significativamente o nível de exposição durante o período total de trabalho. Identifique medidas adicionais de segurança que protejam o operário dos efeitos da vibração como a manutenção da ferramenta e dos acessórios, a manutenção das mãos quentes e a organização de padrões de trabalho.

ADVARSEL

PT CONDIÇÕES DE APLICAÇÃO DA GARANTIA RYOBI®

Para além de quaisquer direitos previstos por lei resultantes da compra, este produto está coberto por uma garantia conforme descrição abaixo.

1. O período da garantia é de 24 meses para consumidores particulares e inicia-se na data de compra do produto. Esta data tem de ser documentada por uma factura ou por outra prova de compra. O produto foi concebido para e destina-se apenas a consumidores particulares e uso privado. Assim, não é dada garantia em caso de utilização por profissionais uso comercial.
2. Para uma parte da gama de ferramentas eléctricas (AC/DC) existe a possibilidade de prolongamento do período da garantia para além do período descrito acima, mediante registo no Web site www.ryobitools.eu. A elegibilidade das ferramentas para prolongamento do período da garantia é claramente visível nas lojas e/ou nas embalagens e está contida documentação do produto. O utilizador final tem de fazer o registo online das suas ferramentas recém-adquiridas no prazo de 30 dias após a data de compra. O utilizador final pode fazer o registo para prolongamento da garantia no seu país de residência, desde que esteja listado no formulário de registo online e para os casos em que esta opção seja válida. Para além disso, os utilizadores finais têm de autorizar o armazenamento dos dados cujo preenchimento lhes for solicitado online e têm de aceitar os termos e as condições. O recibo de confirmação do registo é enviado por e-mail e, em conjunto com a factura original ostentando a data de compra, servirá de prova do prolongamento da garantia.

3. A garantia cobre todos os defeitos do produto durante o período da garantia devidos a defeitos de fabrico ou de material à data da compra. A garantia está limitada à reparação e/ou substituição e não inclui quaisquer outras obrigações, incluindo mas não se limitando a, perdas complementares ou indirectas. A garantia não é válida se o produto tiver sido utiliza incorrectamente, utilizado de forma contrária ao Manual de Instruções ou se as respectivas ligações tiverem sido feitas incorrectamente. Esta garantia não se aplica ao seguinte:

4. quaisquer danos ao produto que sejam resultado de manutenção incorrecta

5. qualquer produto que tenha sido alterado ou modificado
6. qualquer produto cujas marcações de identificação de origem (marca comercial, número de série) tiverem sido apagadas, alteradas ou retiradas
7. quaisquer danos causados pelo incumprimento do Manual de Instruções
8. qualquer produto que não seja da Comunidade Europeia
9. qualquer produto ao qual tenha sido feita, ou tentada fazer, uma reparação por outra pessoa que não um profissional habilitado ou sem autorização prévia da Techtronic Industries.
10. qualquer produto ligado a uma fonte de alimentação eléctrica incorrecta (Amperes, Voltagem e Frequência)
11. qualquer dano causado por influências externas (químicas, físicas, impactos) ou substâncias estranhas
12. desgaste e degradação normal de sobresselentes
13. utilização incorrecta, sobrecarga da ferramenta
14. utilização de acessórios ou peças não aprovados
15. acessórios para ferramentas eléctricas fornecidos com a ferramenta ou comprados em separado. Estas exclusões incluem mas não se limitam a, pontas de aparafusadora, brocas, discos abrasivos, papel de lixa e lâminas, guia lateral

16. Componentes (peças e acessórios) sujeitos a desgaste e degradação natural, incluindo mas não se limitando a, Kits de Assistência 4. Manutenção, escovas de carvão, rolamentos, bucha, acessórios ou recepções de brocas SDS, cabos eléctricos, pegas auxiliares, estojos de transporte, placas de lixagem, sacos de poeiras, tubos de saída de poeiras, anilhas de feltro, pinos e molas da aparafusadora de impacto, etc.

17. Para assistência, o produto tem de ser enviado para, ou apresentado em, um posto de assistência autorizado RYOBI, conforme listado para cada país na lista de moradas de postos de assistência seguinte. Nalguns países, o seu concessionário RYOBI local encarrega-se de enviar o produto para a organização de assistência RYOBI. Quando enviar um produto para um posto de assistência RYOBI, o produto deve ser embalado de forma segura, sem conter nenhuns conteúdos perigosos (por exemplo, gasolina), marcado com o endereço do remetente e acompanhado por uma breve descrição da avaria.

18. Uma reparação/substituição ao abrigo desta garantia é gratuita. Não constitui um prolongamento a, nem um novo início de, o período da garantia. As peças ou ferramentas substituídas tornam-se propriedade nossa. Nalguns países, o remetente terá de pagar os custos de entrega ou a remessa postal. Os seus direitos previstos por lei resultantes da compra da ferramenta mantêm-se inalterados

19. Esta garantia é válida na Comunidade Europeia, Suíça, Islândia, Noruega, Liechtenstein, Turquía e Rússia. Fora destas áreas, entre em contacto com o seu concessionário autorizado RYOBI para determinar se existe outra garantia aplicável.

CENTRO DE ASSISTÊNCIA AUTORIZADO

Para encontrar um centro de assistência autorizado próximo de si, visite http://pt.ryobitools.eu/header/service-and-support/service-agents.

DA RYOBI® BETINGELSER FOR GARANTI

DECLARAÇÃO DE CONFORMIDADE

Techtronic Industries GmbH

Pelo presente declaramos que os produtos

Berbequim percutor

Marca: RYOBI

Número do modelo: R18DD4

Intervalo do número de série: 47517401000001 - 475174001999999

se encontra em conformidade com as seguintes Directivas Europeias e normas harmoizadas

2006/42/EC, 2014/30/EU, 2011/65/EU.

EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-1:2018

Documentação sobre restrição de substâncias perigosas (RoHS) compilada segundo a norma EN IEC 63000:2018

Todd Chipner

Diretor Sénior, Qualidade CPT e Assuntos Regulamentares e de Segurança da Ásia Winnenden, Oct. 23, 2019

Autorizado para compilar o ficheiro técnico:

PT RYOBI é uma marca comercial de Ryobi Limited, e é utilizada sob licença.
