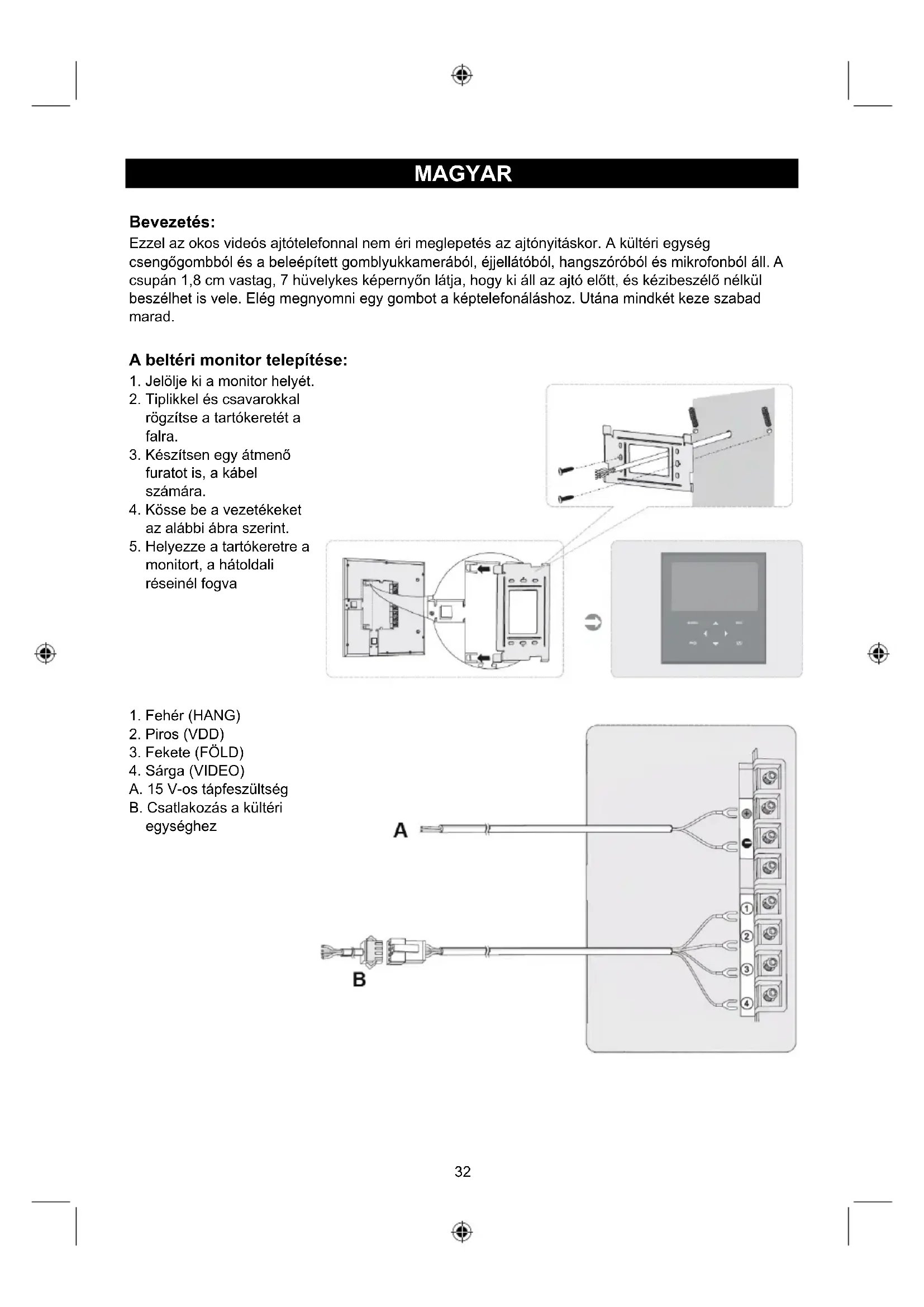

HASZNÁLATI ÚTMUTATÓ SECPH360 HQ

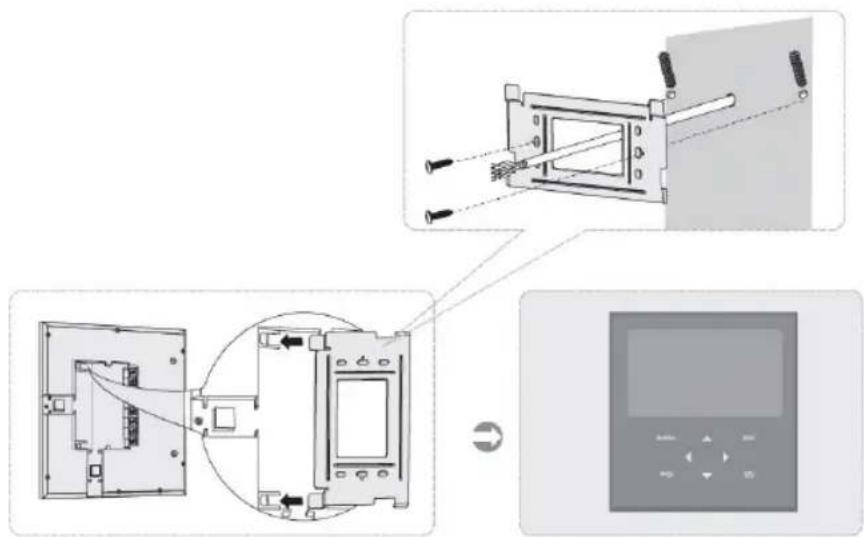

1. Jelölje ki a monitor helyét.

2. Tiplikkel és csavarokkal

rögzítse a tartókeretét a falra.

3. Készítsen egy átmenő

furatot is, a kábel számára.

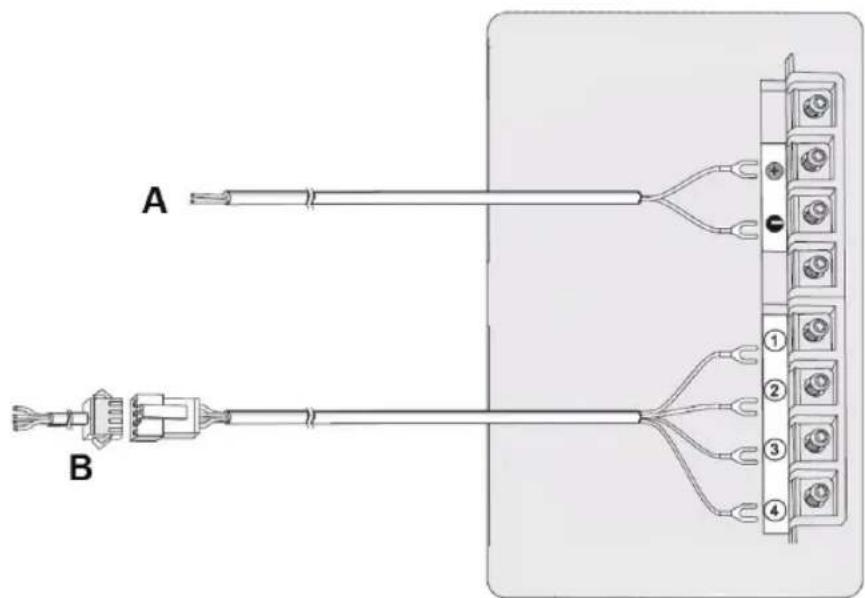

4. Kösse be a vezetékeket

az alábbi ábra szerint.

5. Helyezze a tartókeretre a

monitort, a hátoldali réseinél fogva

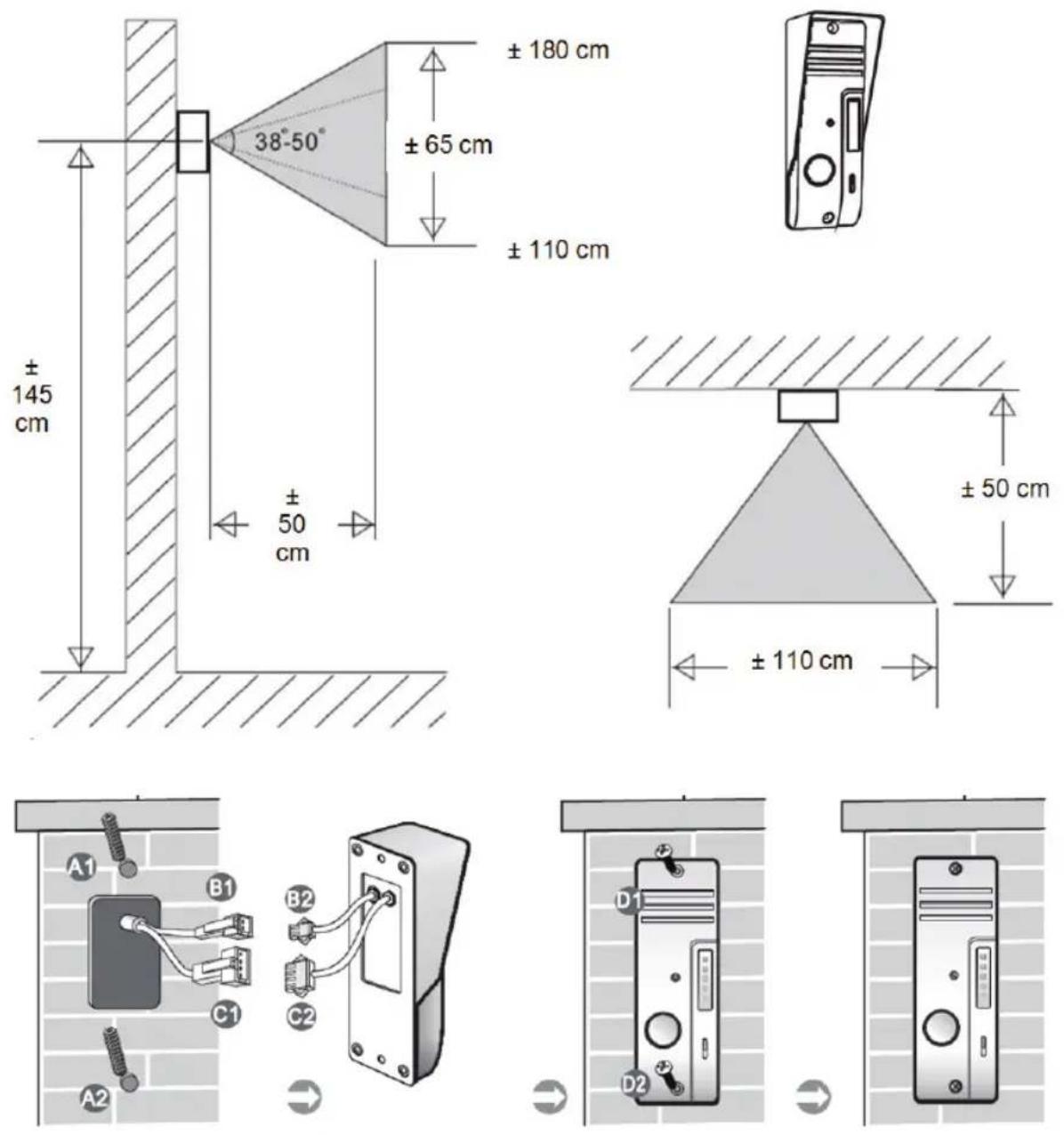

A. 15 V-os tápfeszültség B. Csatlakozás a kültéri egységhez33 A kültéri egység telepítése:

1. Készítse el a kültéri egység A1/A2 felerősítő furatát és a kábel átmenő furatát.

2. Kösse össze a B1 és B2 csatlakozót (az 1A, 12 V-os elektronikus zárhoz, ha van)

3. Kösse össze a C1 és C2 csatlakozót

4. Húzza meg a D1 és D2 csavart

Megjegyzés: a B1/B2 és C1/C2 csatlakozónak a fal (vagy más tartóelem) mögött kell lennie, nem pedig a kültéri egység és a fal (vagy más tartóelem) között.34 Az elektronikus zár bekötése: A zárhoz nem kell külön tápegység, mert a kültéri egységtől kapja a táplálást. Az ajtó zárt helyzetében az áramkör feszültsége 0 V. Az ajtó nyitásakor az áramkör feszültsége 12 V. A késleltetés 4-7 másodperc.

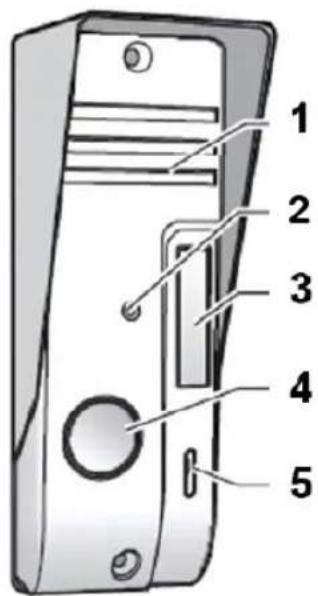

A zárhoz nem kell külön tápegység, mert a kültéri egységtől kapja a táplálást. Az ajtó zárt helyzetében az áramkör feszültsége 12 V. Az ajtó nyitásakor az áramkör feszültsége 0 V. A késleltetés 4-7 másodperc. A kültéri egység leírása és használata:

Infra LED, az éjszakai látáshoz

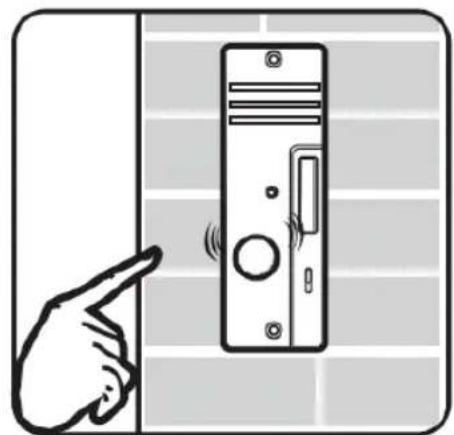

• Nyomja meg a hívógombot

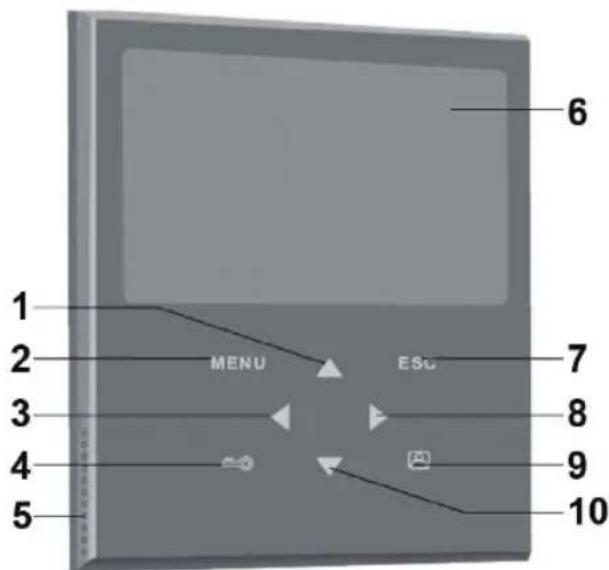

• A beltéri monitor bimm-bamm hangot ad és bekapcsolja a monitor képernyőjét A beltéri monitor leírása:

A beltéri monitor használata: Házitelefon Amikor a látogató megnyomja a kültéri egység hívógombját, a beltéri monitor bimm-bamm hangot ad és bekapcsolja a képernyőt. A beltéri képernyőn automatikusan megjelenik a látogató képe. Nyomja meg a monitor gombját és beszéljen a látogatóval. Ha befejezte a beszélgetést, a monitor gombjának megnyomásával kikapcsolhatja a képernyőt. Másik megoldásként kinyithatja az ajtót az ajtónyitó gomb megnyomásával. A képernyő akkor is automatikusan kikapcsol, ha egy ideig nem nyúl a gombokhoz. A monitor Nyomja meg a monitor gombját. A képernyőn automatikusan megjelenik a bejárati ajtó előtti tér képe. A monitor kikapcsolásához nyomja meg ismét a gombot. A monitor egy idő után automatikusan kikapcsol, ha nem nyúl a gombokhoz. Menü A főmenü megnyitásához nyomja meg a menü gombot. Beállítandó paramétert a FEL és LE gombbal választhat, a paraméter értékét a BAL és JOBB gombbal választhatja ki. A menüből az ESC gombbal léphet ki.

Fényerősség: a kép világosságát állítja Kontraszt: a kép kontrasztosságát állítja Szín: a kép színeit állítja Hangerő: a beszélgetés és a bimm-bamm csengő hangerejét állítja Műszaki adatok: Kültéri egység:

• Tápfeszültség: a válaszolóegységtől

• Kommunikációs mód: félduplex

• Képérzékelő: 1/4” CMOS, színes, 640x480

• IR LED-ek: 4 db infra LED, 1 db EDS

• Objektív: F4,5mm (vízsz.:40°, függ.:45°)

• Üzemi hőmérséklettartomány: -20°C – +50°C

• Tápfeszültség: 15 V=, ajtónyitó funkcióval

• Kommunikációs mód: félduplex

• Képernyő: 7” TFT/LCD, színes

• Felbontás: 480 x 234

• Méretek: 197 x 187 x 18 mm A válaszolóegység és a kültéri egység négyeres kábellel kapcsolódik egymáshoz, amely 0,75 mm-es rézeres kábel használata esetén legfeljebb 50 m hosszú lehet. Biztonsági óvintézkedések: Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség. Karbantartás: Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze. Jótállás: Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért. Általános tudnivalók: A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak. Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük. Őrizze meg ezt az útmutatót és a csomagolást. Figyelem: Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik.37 SUOMI Video-ovipuhelin Esittely: Tämän älykkään sisäpuhelimen avulla varmistat, ettei sinua yllätetä ulko-ovellasi. Ulkoyksikkö koostuu ovikellosta, jossa on neulanreikäkamera, yönäkö, kaiutin ja mikrofoni. Äärimmäisen ohut 7” näyttö, vain 1,8 cm paksu, voit nähdä kuka on ovella ja puhua vierailijan kanssa luuria nostamatta. Painat vain painiketta avataksesi yhteys. Sisämonitorin asennus:
