BEDIENUNGSANLEITUNG SECPH360 HQ

Video-Tursprechsystem

MODE D'EMPLOI (p. 12)

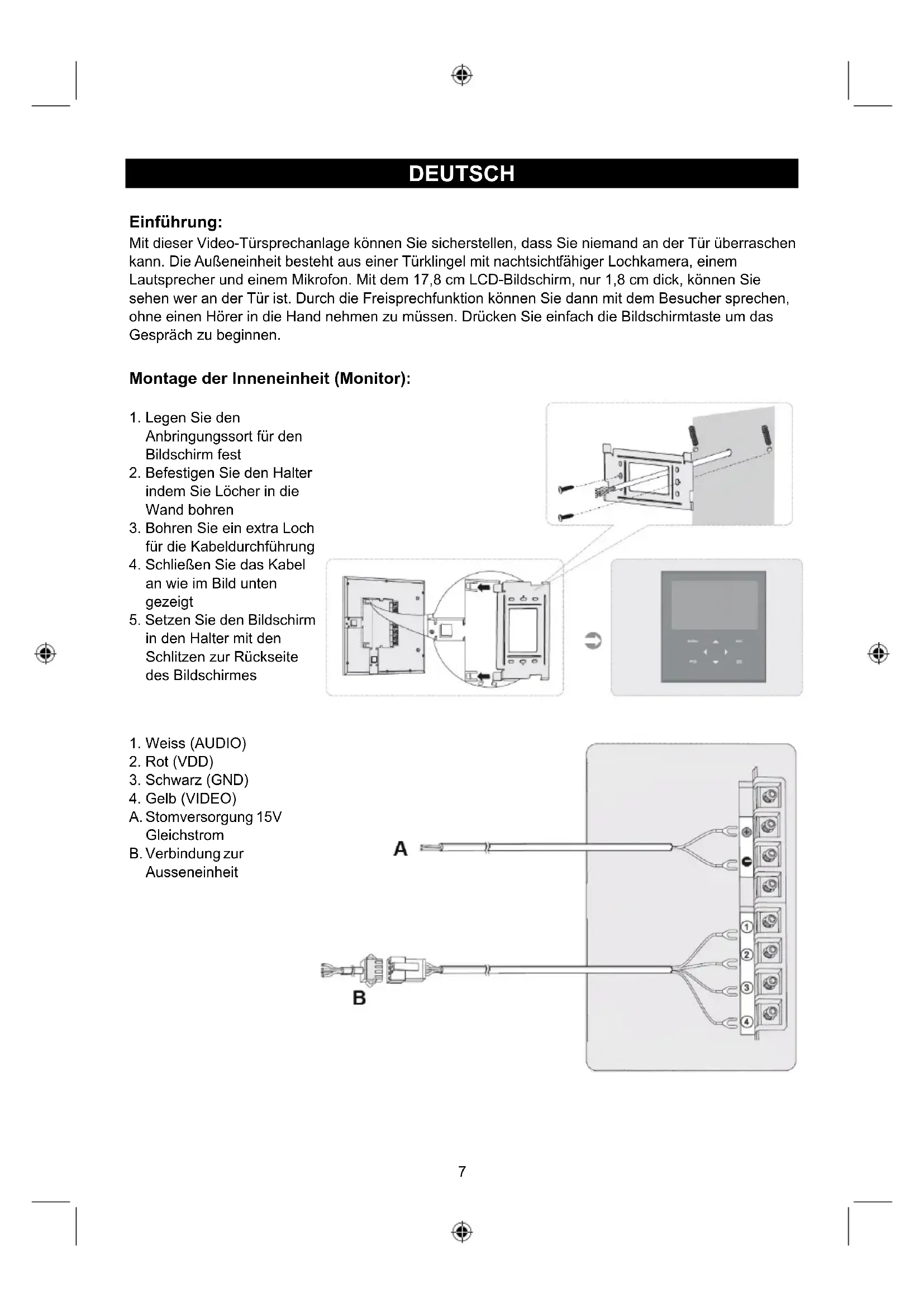

Mit dieser Video-Tursprechanlage konnen Sie sicherstellen, dass Sie niemand an der Tur übbraschen kann. Die AuBeneinheit besteht aus einer Turklingel mit nachtsichtfahiger Lochkamera, einem Laufsprecher und einem Mikrofon. Mit dem 17,8 cm LCD-Bildschirm, nur 1,8 cm dick, konnen Sie sehen wer an der Tur ist. Durch die Freisprechfungtion konnen Sie dann mit dem Besucher sprechen, ohne einen Hörer in die Handnehmen zu müssen. Drücken Sie einfach die Bildschirmtaste um das Geschäft zu beginnen.

Montage der Inneneinheit (Monitor):

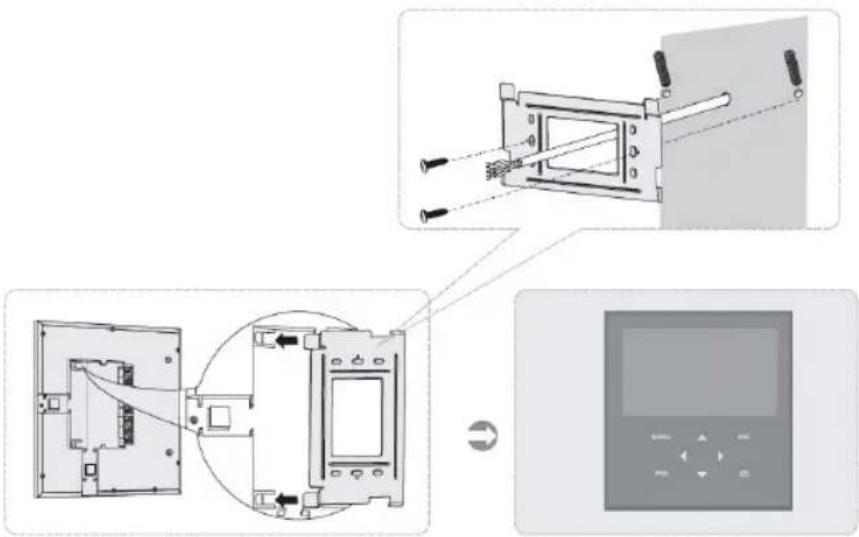

1. Legen Sie den Anbringungssort für den Bildschirm fest
2. Befestigen Sie den Halter indem Sie Locher in die Wand bohren
3. Bohren Sie ein extra Loch für die Kabeldurchführung
4. Schließen Sie das Kabel an wie im Bild unter gezeigt
5. Setzen Sie den Bildschirm in den Halter mit den Schlitzen zur Rückseite des Bildschirmes

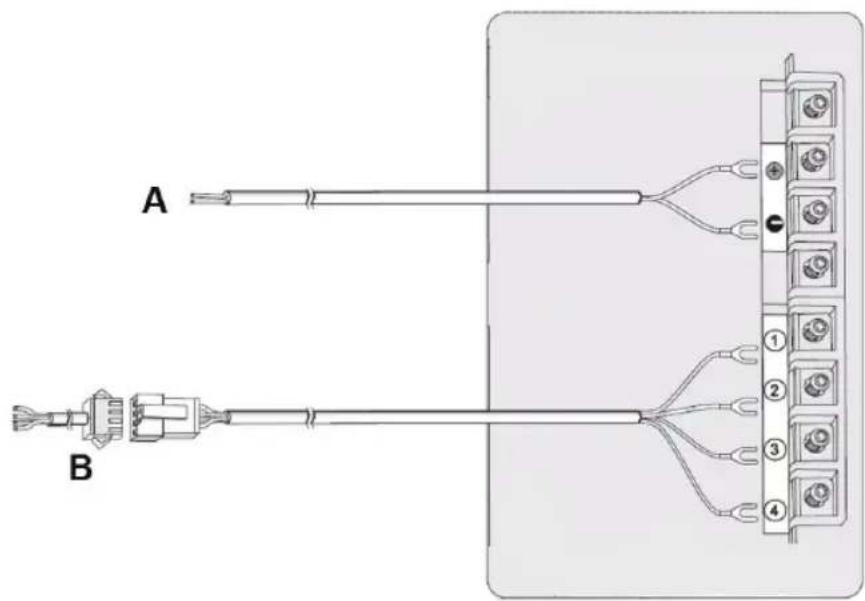

1. Weiss (AUDIO)
2. Rot (VDD)
3. Schwarz (GND)
4. Gelb (VIDEO)
   A. Stomversorgung 15V
   Gleichstrom
   B. Verbindung zur Ausseninheit

Montage der Ausseninheit:

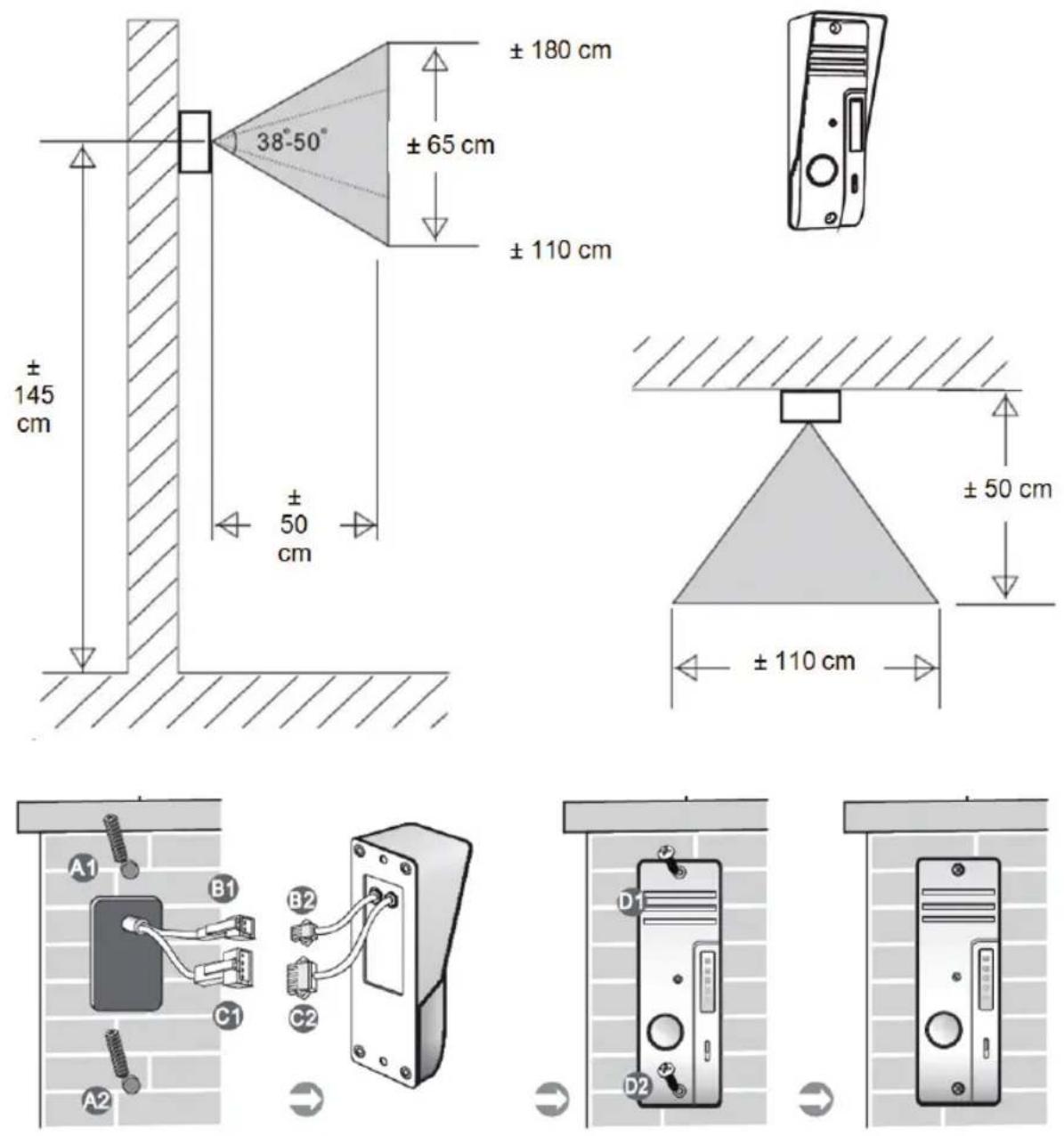

1. Bohren Sie Löcher in die Wand oder in andere Materialien A1/A2 um die Aussenheit zu installieren. Führten Sie das Kabel durch das entsprechende Loch
2. Schlieben Sie den Stecker B1 an die Buchse B2 (für das elektrische Turschloss 12V, 1A, sofern installiert)
3. Verbinden Sie Stecker C1 mit Buchse C2
4. Ziehen Sie die Schrauben D1 und D2 fest

ANMERKUNG: Die Anschlüsse B1/B2 sowie C1/C2 müssen in der Wand oder dem jeweiligen Befestigungsaftergrund liegen und nicht zwischen der Ausseneinheit und der Wand oder dem jeweiligen Befestigungsaftergrund.

Anschließ des elektrischen Schlosses:

Schloss ohne Adapter: der elektrische Anschluss erfolgt über die Aussenineinheit. Wenn die Tur geschlossen ist, liegt die Spannung auf 0 Volt. Zum Turoffnen wird der Stromkeis auf 12 V geschalte. Die Zeitverzogung beträgt zwischen 4 und 7 Sekunden.

Schloss ohne Adapter: der elektrische Anschluss erfolgt über die Aussenineinheit. Wenn die Tur geschlossen ist, liegt die Spannung auf 12 Volt. Zum Turoffnen wird der Stromkeis auf 0 V geschalte. Die Zeitverzogung beträgt zwischen 4 und 7 Sekunden.

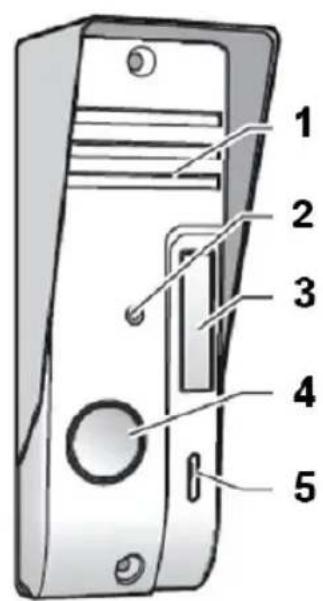

Beschreibung und Arbeitsweise der Aussenineheit

1. Laufsprecher
2. Kamera
3. IR LED für Nachtsicht
4. Klingeltaste
5. Mikrofon

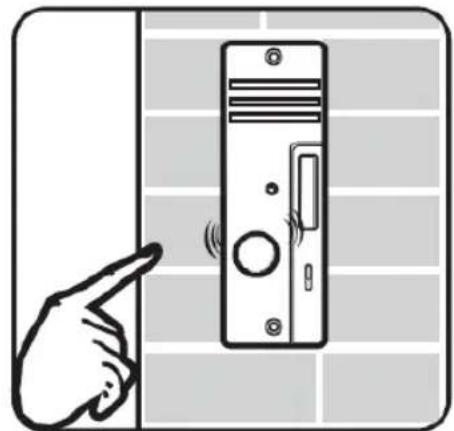

• Drucken der Klingeltaste.
  In der Inneneinheit ertont ein Klockensignal und der Bildschirm wird eingeschaltet.

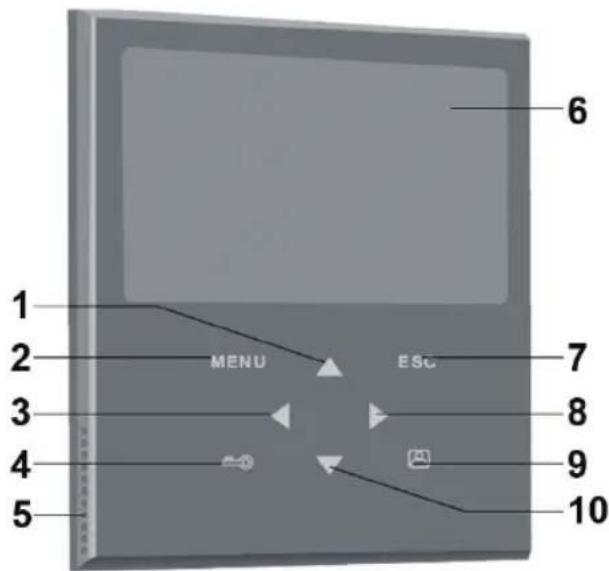

Beschreibung der Inneneinheit mit Bildschirm:

1. Zeigertaste AUF
2. Menutaste
3. Zeigertaste LINKS
4. Türoffnertaste
5. Laufsprecher
6. Bildschirm (Monitor)
7. Abbruchtaste
8. Zeigertaste RECHTS
9. Bildschirmtaste
10. Zeigertaste AB

Arbeitsweise der Inneneinheit mit Bildschirm:

Gegensprechanlage

Wenn ein Besucher die Klingeltaste an der Aussenheit druckt, ertont in der Inneneinheit ein Klockensignal und der Bildschirm schaltet sich ein. Das Bild des Besuchers erscheint automatisch. Wenn Sie nun die Bildschirmtaste drucken, konnen Sie mit dem Besucher sprechen. Nach Beendigung des Gespraches drucken Sie nochmals die Bildschirmtaste um den Bildschirm abzuschalten. Oder Sie drucken die Taste des Turöffners um das Turschloss zu entriegeln. Der Bildschirm wird dann automatisch abgeschalte auch wenn Sie die Bildschirmtaste nicht drucken.

Bildschirm

Drücken Sie die Bildschirmtaste. Der Bildschirm zeigt dann automatisch ein Bild der Aussicht vor der Aussenheit. Wenn Sie die Bildschirmtaste nochmals drucken, schaltet sich der Bildschirm aus, oder automatisch nach einer einziger Zeit.

Menu

Um in das Hauptmenu zu gelangen, drücken Sie die Menütaste. Um die einzelnen Menüpunkte anzuwahlen, drücken Sie die AUF - oder AB - Taste. Um die Einstellungen zu verändern, benutzen Sie die LINKS oder RECHTS Tasten. Drücken Sie die ESC - Taste (Abbruchtaste) um den Vorgang abzuschliessen

Helligkeit: Stellt die Helligkeit des Bildes ein

Krontrast: Stellt den Bildkontrast ein

Farbe: Verändert die entsprechenden Bildschirmfarben

Lautstärke: Verändert die Lautstärke (Auch für das Glockensignal)

Spezifikationen:

Ausseninheit:

• Arbeitsspannung Je nach Inneneinheit
• Kommunikationsystem Halb - Duplex
  Bildsensor 1/4" CMOS farbig 640x480
• IR LED's: 4x IR LED, 1x EDS
• Objektiv F4,5mm (H:40°, V:45°)
  Wasser-/Staubschutz IP44
• Arbeitsstemperatur -20°C bis +50°C
  Gewicht 100 g
  Abmessungen 127× 47× 37mm

Inneneinheit (Bildschirm):

• Arbeitssspannung 15 V Gleichstrom mit Türoffnerfungtion
• Kommunikationsystem Halb-Duplex
• Bildschirm (Bildschirm) 7" TFT/LCD farbig
• Auflösung 480 x 234
  Gewicht 489g
  Abmessungen 197× 187× 18mm

Die Verbindung zwischen der Innen- und der Ausseninheit wird über ein vieradriges Kabel hergestellt, welche auf bis zu 50 Meter verlangert werden kann. Der Leitungsquerschnitt für Kupferdraht muss mindesten 0,75mm^2 betragen.

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringn, sollte diese Produkte Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerätitte von der Spanningsversorgung und von anderen Geräten ab. Stellen Sie safer, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch saubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen

Eigentümer und werden hiermit als solche anerkannt.

Bitte bewahren Sie Bedienungsanleitung und Verpackung fur spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit thisem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmull entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
