SECPH360 - Domovní telefon HQ - Bezplatný návod k obsluze

NÁVOD K OBSLUZE SECPH360 HQ

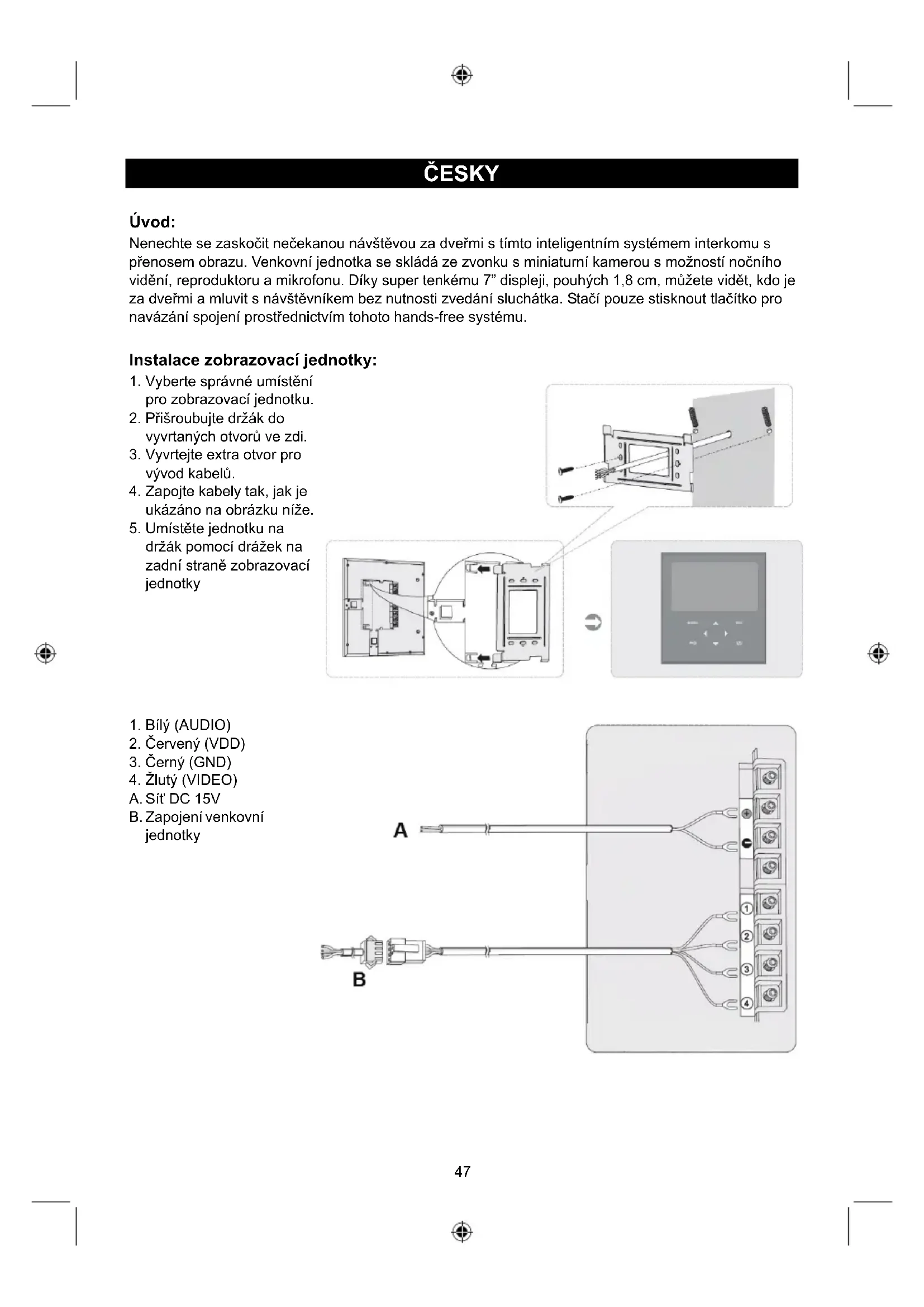

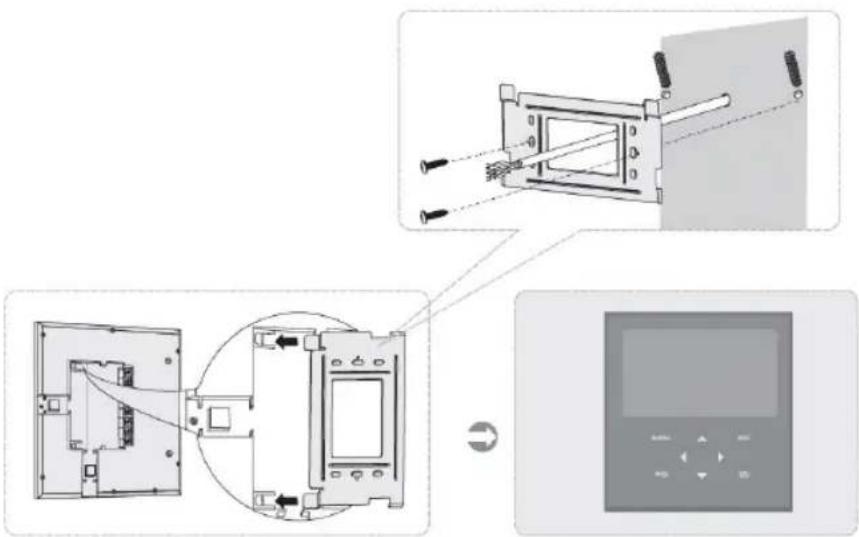

1. Vyberte správné umístění

pro zobrazovací jednotku.

2. Přišroubujte držák do

vyvrtaných otvorů ve zdi.

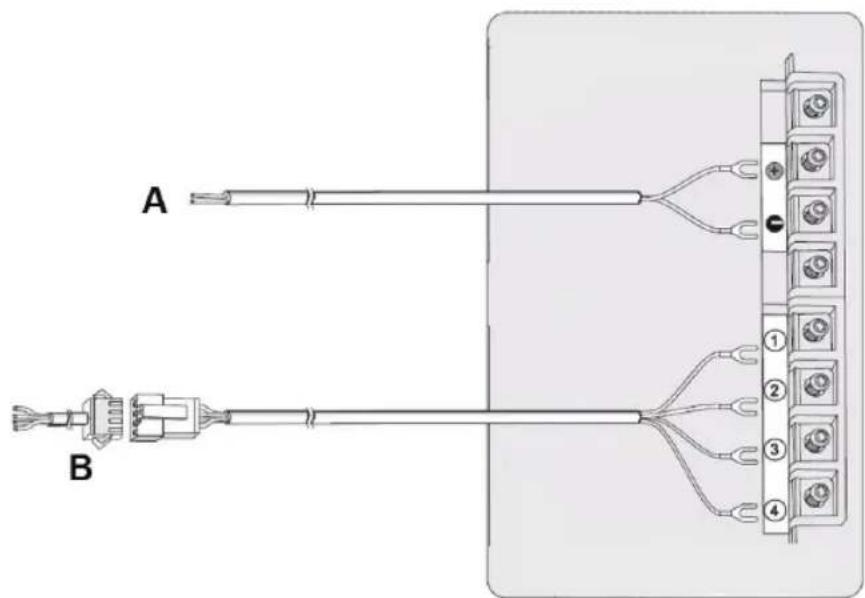

4. Zapojte kabely tak, jak je

ukázáno na obrázku níže.

5. Umístěte jednotku na

držák pomocí drážek na zadní straně zobrazovací jednotky

A. Síť DC 15V B. Zapojení venkovní jednotky48 Instalace venkovní jednotky:

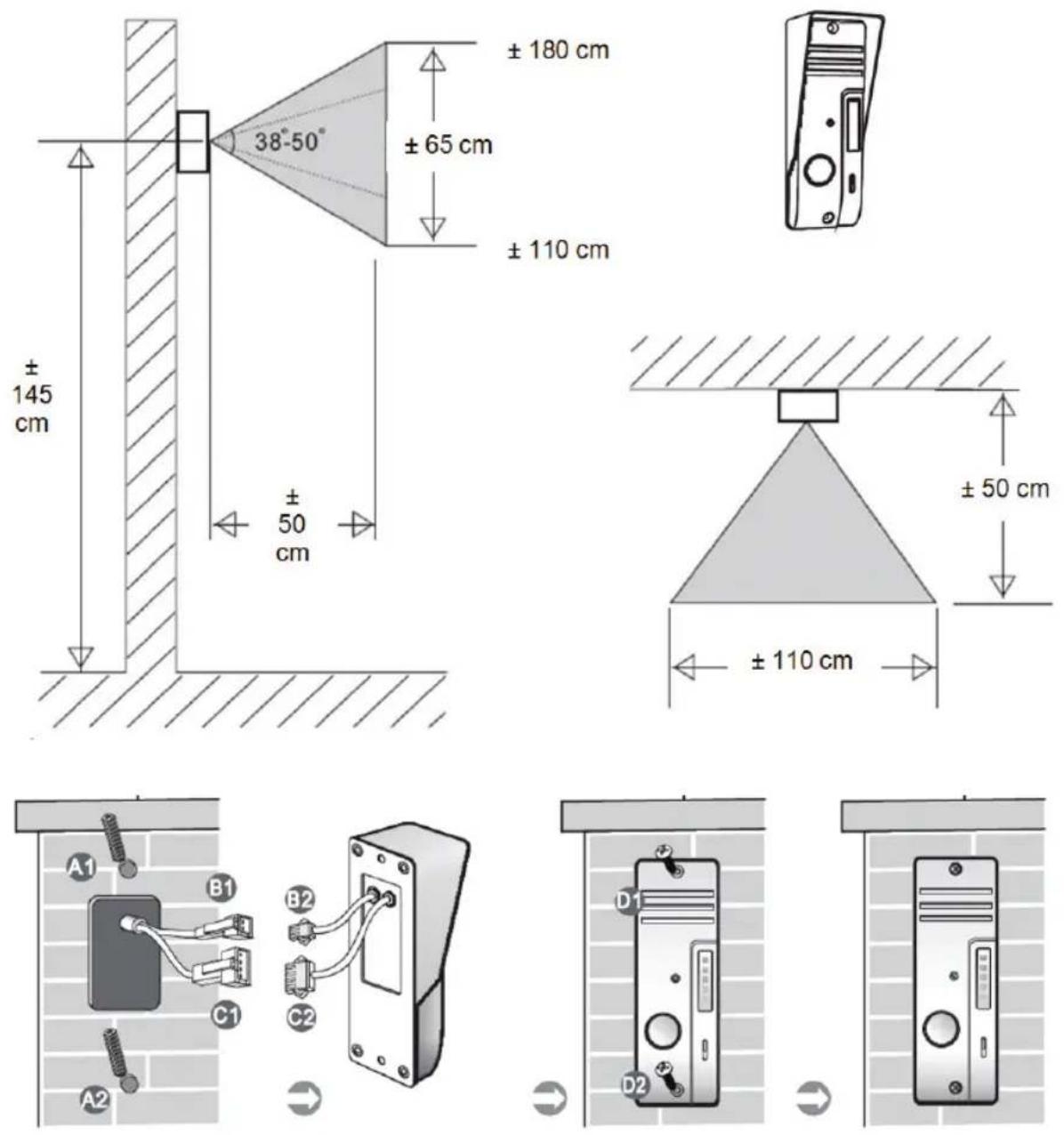

1. Vyvrtejte díry do zdi či jiného materiálu A1/A2 pro upevnění venkovní jednotky a protáhněte kabely

2. Zapojte konektor B1 do B2 (pro elektrický zámek 12V, 1A, pokud je nainstalován)

3. Zapojte konektor C1 do C2

4. Utáhněte šrouby D1 a D2

Poznámka: konektory B1/B2 a C1/C2 je třeba umístit až za zeď nebo jinou montážní stěnu a ne mezi venkovní jednotku a zeď.49 Zapojení elektrického zámku: Zámek bez napájecího adaptéru je napájen venkovní jednotkou. Pokud jsou dveře zavřené, napětí je 0V. Při odemknutí dveří je napětí 12V. Prodleva je 4~7 vteřiny.

Zámek bez napájecího adaptéru je napájen venkovní jednotkou. Pokud jsou dveře zavřené, napětí je 12V. Při odemknutí dveří je napětí 0V. Prodleva je 4~7 vteřiny.

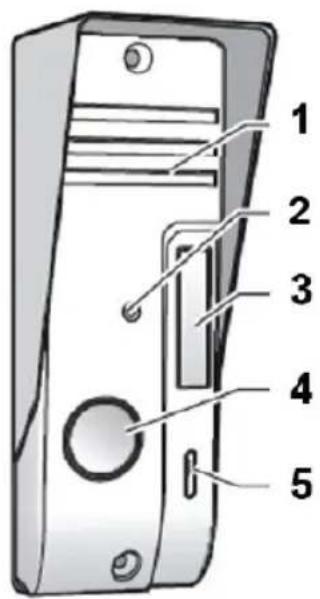

Popis a ovládání venkovní jednotky:

IR LED pro noční vidění

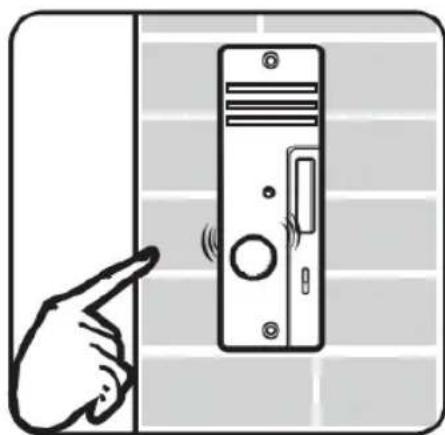

• Stiskněte tlačítko zvonku

• Automaticky se aktivuje akustický signál zvonku a přenos obrazu na zobrazovací jednotce. Popis zobrazovací jednotky:

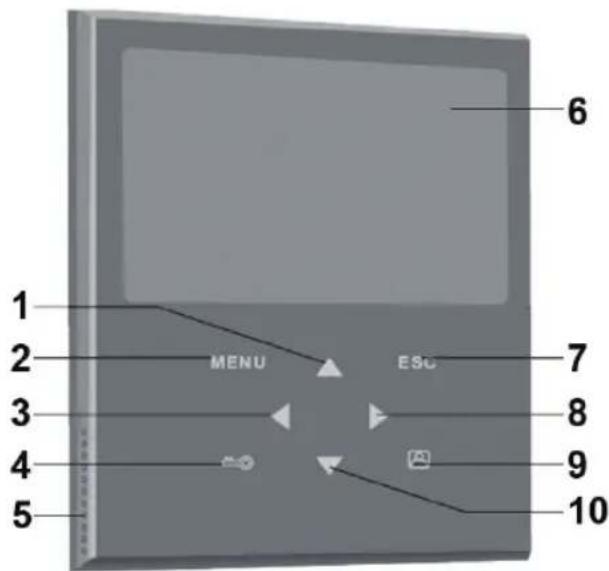

2. Tlačítko pro MENU

4. Tlačítko ODEMKNOUT

Ovládání zobrazovací jednotky: Interkom V okamžiku, kdy návštěvník stiskne zvonkové tlačítko na venkovní jednotce, na vnitřní jednotce je spuštěn gong a na displeji je automaticky aktivován obraz. Stiskněte tlačítko MONITOR pro zahájení hovoru s návštěvníkem. Po ukončení hovoru opět stiskněte tlačítko MONITOR pro vypnutí obrazovky. Můžete stisknout tlačítko ODEMKNOUT pro otevřní dveří. Obrazovka se také automaticky vypne, pokud není stisknuto žádné tlačítko.

Monitorování Stiskněte tlačítko MONITOR. Na obrazovce se automaticky zobrazí obraz prostoru přede dveřmi. Znovu stiskněte tlačítko pro vypnutí monitoru, zobrazovací jednotka po chvíli vypne automaticky sama. Nabídka Stiskněte tlačítko MENU pro vstup do hlavní nabídky. Použijte směrová tlačítka NAHORU a DOLU pro výběr nastavení a tlačítka VLEVO a VPRAVO pro nastavení hodnot. Stiskněte tlačítko ESC pro odchod z nabídky.

Jas: nastavení jasu obrazu Kontrast: nastavení kontrastu obrazu Barva: nastavení barev obrazu Hlasitost: nastavení hlasitosti (také pro akustický signál zvonku) Specifikace: Venkovní jednotka:

• Provozní napětí: Dle odpovídající jednotky

• Komunikační systém: Obousměrný

• Zobrazovací senzor: 1/4” CMOS barevný 640x480

• Ochrana proti vodě/prachu: IP44

• Pracovní teplota: -20°C ~ +50°C

• Rozměry: 127 x 47 x 37 mm51 Zobrazovací jednotka:

• Provozní napětí: 15 VDC s funkcí otevírání dveří

• Komunikační systém: Obousměrný

• Obrazovka: 7” TFT/LCD barevný

• Rozlišení: 480 x 234

• Rozměry: 197 x 187 x 18 mm Vnitřní a venkovní jednotka je propojena 4-drátovým kabelem a vedení může být prodlouženo na 50 m měděným 0.75 mm kabelem. Bezpečnostní opatření: Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě, že dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení. Výrobek nevystavujte vodě nebo vlhkosti. Údržba: K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky. Záruka: Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy. Obecné upozornění: Design a specifikace výrobku mohou být změněny bez předchozího upozornění. Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem. Pro budoucí použití uschovejte tento návod a obal. Upozornění: Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobků existují zvláštní sběrná střediska.52 ROMÂNĂ Interfon video Introducere: Acest sistem inteligent de comunicare video vă oferă posibilitatea de a nu fi luat prin surprindere când cineva vine în vizită. Ansamblul din exterior al interfonului este alcătuit dintr-o sonerie pentru uşă cu cameră video, sistem de vedere nocturn, difuzor şi microfon. Prin intermediul unui ecran de 7” foarte subţire, de doar 1,8 cm, puteţi vedea cine este la uşă şi puteţi vorbi cu vizitatorul respectiv fără a fi nevoit să ridicaţi un receptor. Este suficient să apăsaţi butonul pentru a începe comunicarea. De asemenea, este hands-free. Instalarea monitorului din interior:
