MANUALE UTENTE SECPH360 HQ

Sistema di videocitofono

Con questo videocitofono a mani libere, non sarete mai più colti di sorpresa, saprete sempre chi è alla vostra porta. L'unità esterna è costituita da un pulsante (campanello) con una micro videocamera a visione notturna, altoparlante e microfono. Grazie al display LCD super sottile da 7 pollici di soli 1,8 cm di spessore, è possibile vedere chi è alla porta e parlare con il visitatore,enza la necessità di alzare il ricevitore. Basterà premere un pulsante per aprire la connessione.

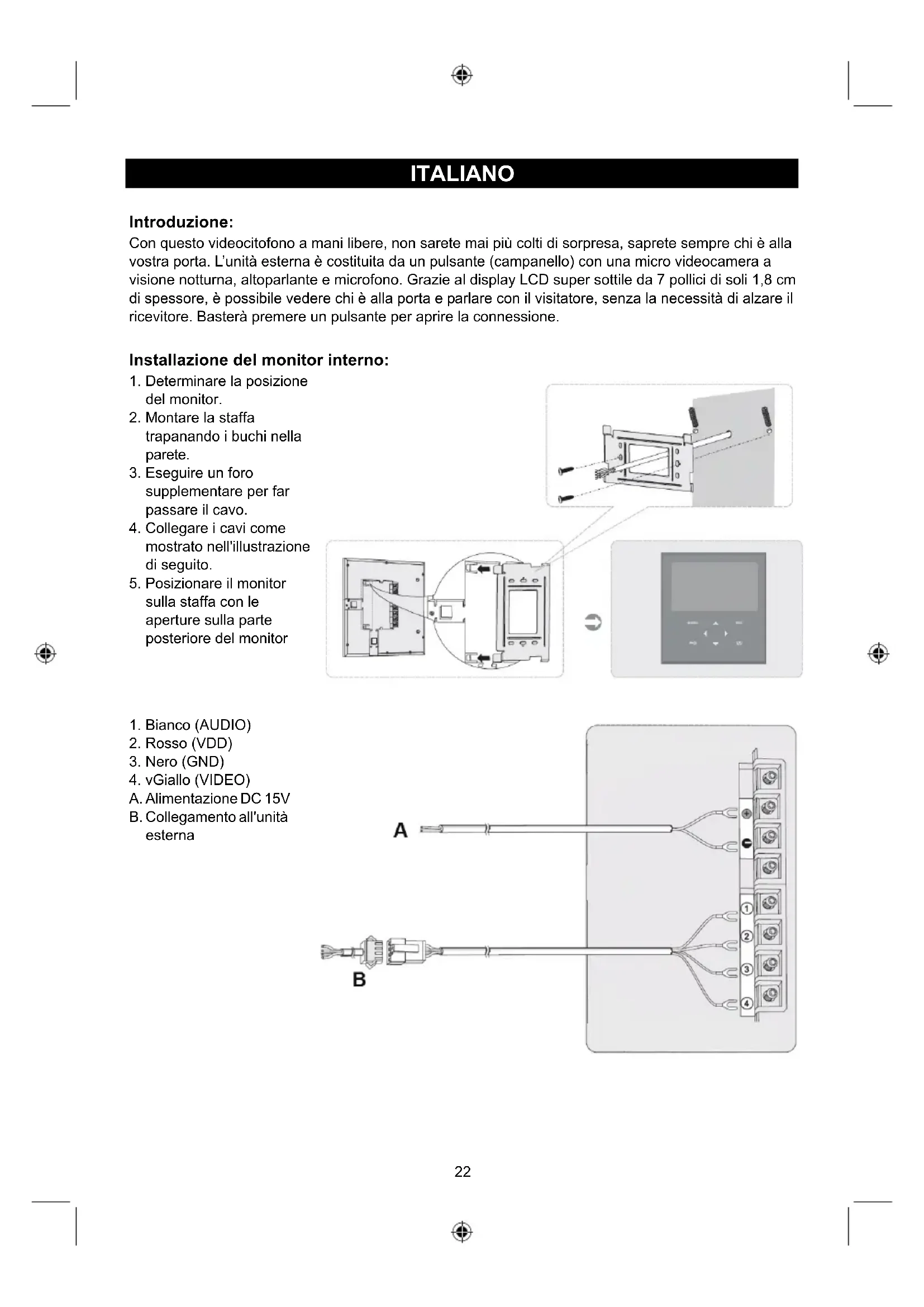

Installazione del monitor interno:

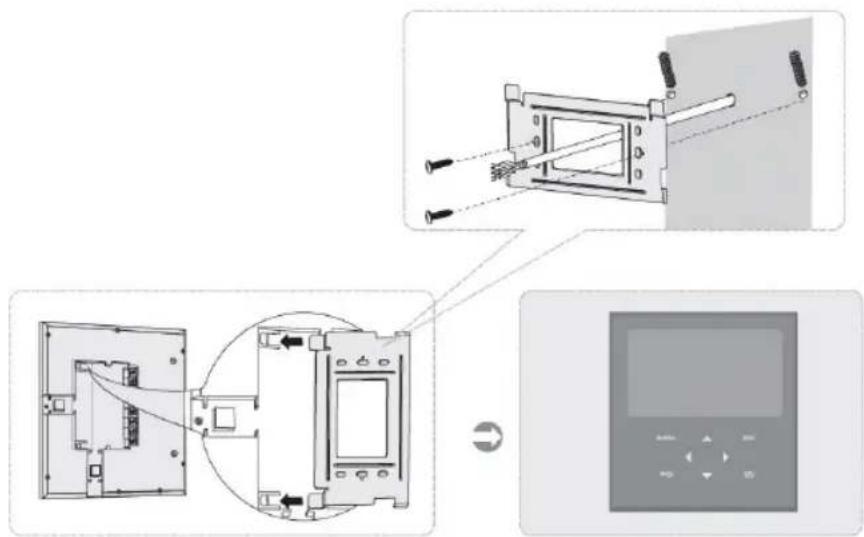

1. Determinare la posizione del monitor.
2. Montare la staffa trapanando i buchi nella parete.
3. Eseguire un foro supplementare per far passare il cavo.
4. Collegare i cavi come lostrato nell'illustrazione di seguito.
5. Posizionare il monitor sulla staffa con le aperture sulla parte posteriore del monitor

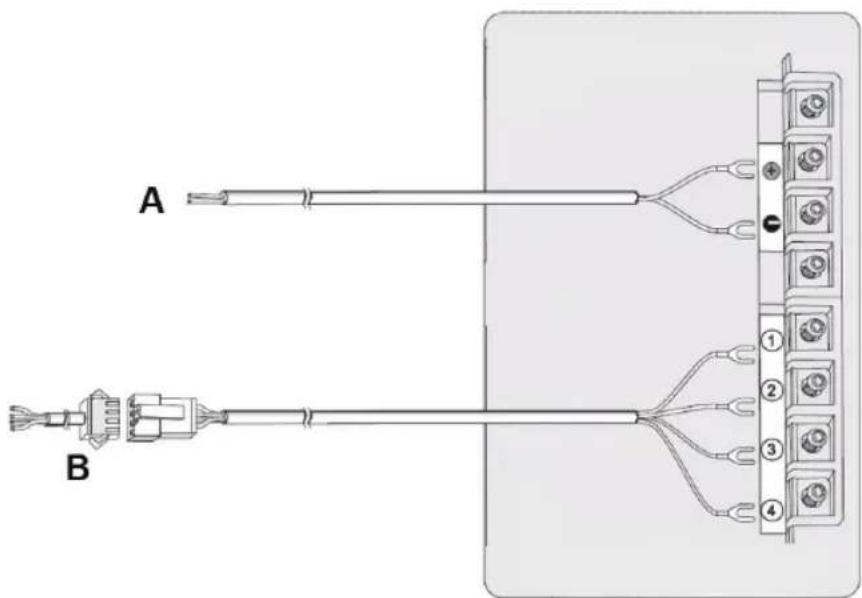

1. Bianco (AUDIO)
2. Rosso (VDD)
3. Nero (GND)
4. vGiallo (VIDEO)
   A. Alimentazione DC 15V
   B. Collegamento all'unita esterna

Installazione dell'unità esterna:

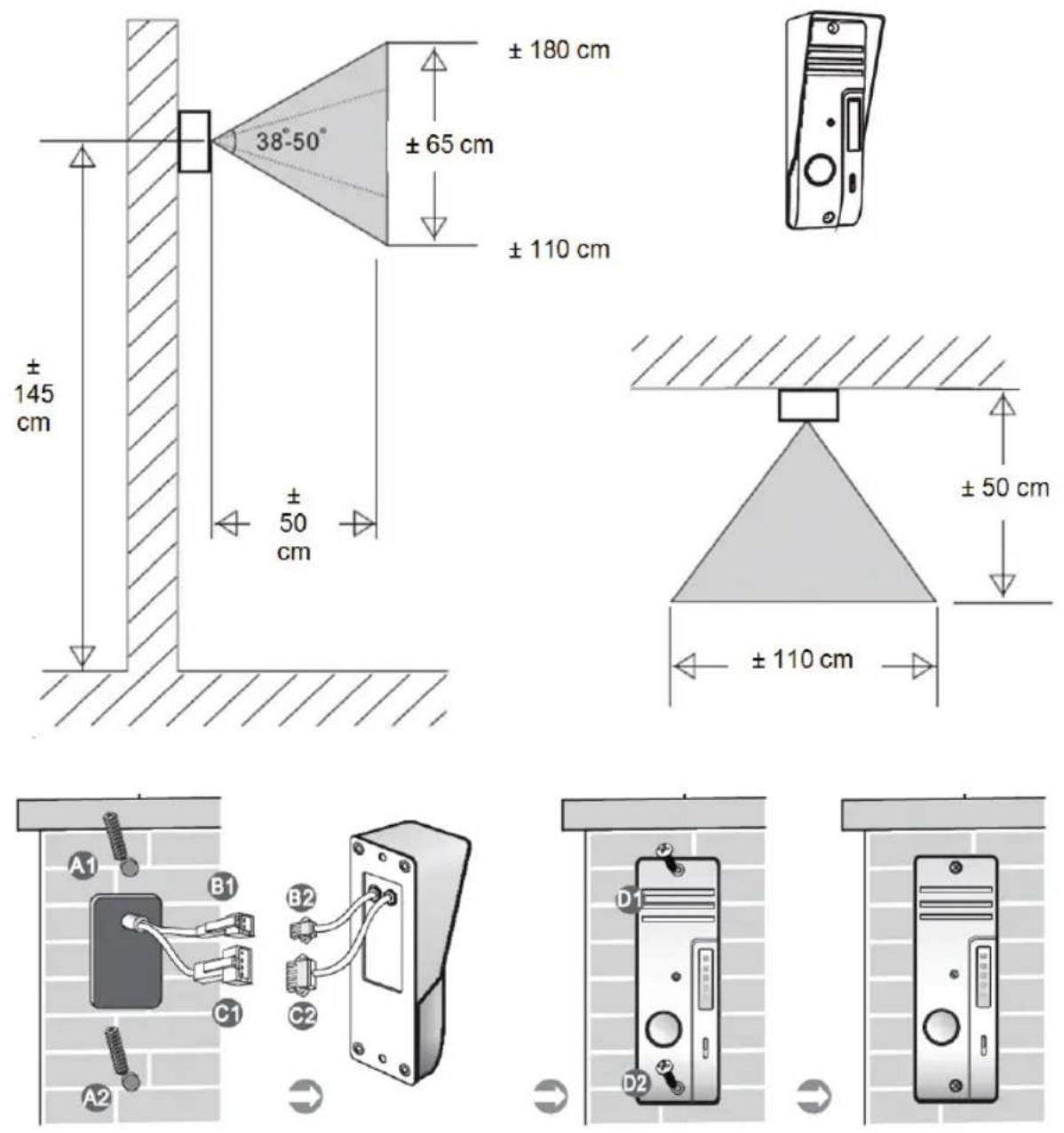

1. Eseguire i fori A1/A2 sulla parete murale per mondare l'unita esterna e far passare il cavo.
2. Collegare il connettore B1 al B2 (per l'apriorta elettrico a 12V, 1A se installato)
3. Collegare il connettore C1 al C2
4. Stringere le viti D1 e D2

Note: I connettore B1/B2 e C1/C2 devono stare dentro il muro e non tra l'unità esterna ed il muro.

Collegamento dell'apriorta elettrico:

Blocco除去 alimentatore, l'energia è fornita tramite l'unità esterna. Quando la porta è chiusa, il voltaggio del circuito è di 0V. Sbloccando la porta il circuito è di 12V di voltaggio. Il ritardo è di circa 4~7 secondi.

Blocco除去 alimentatore, l'energia è fornita tramite l'unità esterna. Quando la porta è chiusa, il voltaggio del circuito è di 12V. Sbloccando la porta il circuito è di 0V di voltaggio. Il ritardo è di circa 4~7 secondi.

Descrizione e funzionamento dell'unità esterna:

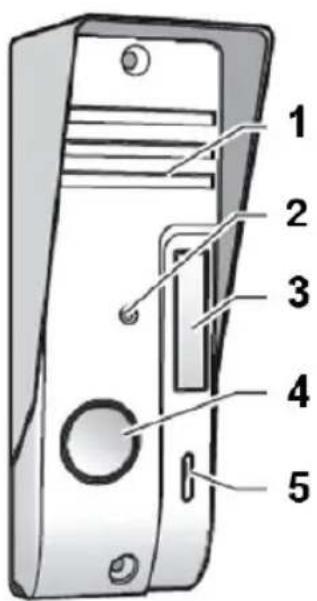

1. Vivavoce
2. Videocamera
3. LED IR per visione notturna
4. Pulsante di chiamata
5. Microfono

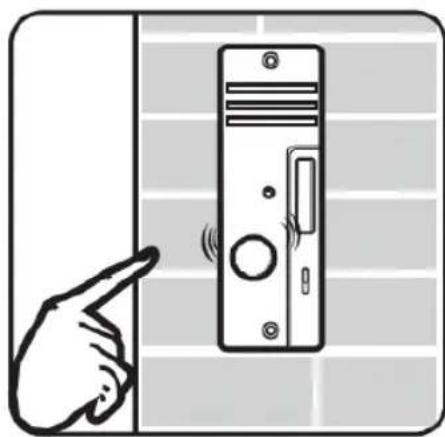

• Premere il pulsante di chiamata
• Il monitor interno darà un ding dong ed attiverà lo schermo

Descrizione del monitor interno:

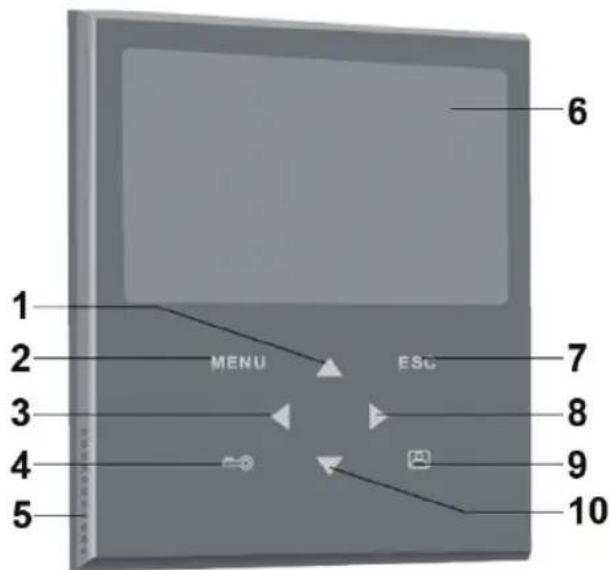

1. Pulsante cursore SU
2. Pulsante MENU
3. Pulsante cursore SINISTRO
4. Pulsante di SBLOCCO (Apriporta)
5. Copertura pannello
6. Schermo
7. Pulsante USCITA
8. Pulsante cursore DESTRO
9. Pulsante MONITOR
10. Pulsante cursore GIU

Funzionamento del monitor interno:

Intercomunicante

Quando un visitatore preme il pulsante di chiamata dell'unità esterna, il monitor interno darà un ding dong ed attiverà lo schermo. Lo schermo del monitor interno migliorera automaticamente l'imagine del visitatore. Premere il pulsante del monitor e parlare al visitatore. quando avete finito di parlare con il visitatore, premete il pulsante monitor nuovamente per spagnere lo schermo. Oppure premere il pulsante apriorta (sblocco) per aprire la porta. Lo schermo si spegnerà comunique automaticamenteanche se non viene premuto nessun pulsante.

Monitor

Premete il pulsante monitor. Lo schermo mostrera automaticamente un immagine con la vista esterna della vostra porta. Premere il pulsante nuovamente per spegnere il monitor o lo stesso si spegnera automaticamente dopo un po'.

Menu

Premere il pulsante menu per acceder e al menu principale. Utilizzare i pulsanti cursore SU e GIU per selezionare le impostazioni ed utilizzato i pulsanti SINISTRO e DESTRO per impostare il valore di tale impostazione. Premere il pulsante ESC per uscire dal menu.

Luminosità: regola la luminosità dell'immagine

Contrasto: Regola il contrasto dell'imagine

Colore. Regola il contrasto dell'immagine

Volume regola il volume (anche per il suono del ding dong)

Caratteristica:

Unità esterna:

• Voltaggio di funzionamento: Prelevato dall'unità interna
• Sistema di comunicazione: Semi duplex
• Sensore imagine: 1 / 4" CMOS colori 640x480
• LED IR: 4x IR LED, 1x EDS
  Lenti: F4.5mm (H:40°, V:45°)
• Protezione da polvere/acqua: IP44
• Temperatura di funzionamento: -20^ +50^
  Peso: 100 g
  Dimensioni: 127× 47× 37mm

Monitor interno:

• Voltaggio di funzionamento: 15 VDC con funzione apri-porta
• Sistema di comunicazione: Semi duplex
• Schermo: 7" TFT/LCD colori
  Risoluzione: 480 × 234
• Peso: 489 g
  Dimensioni: 197× 187× 18mm

La connessione tra l'unità interna e l'unità esterna è eseguita tramite un cav o a 4 vie e peut essere estesa fino a 50m con cavo di rame da 0.75mm

Precazioni di sicurezza:

Per ridurre il rischio di shock elettrico, quello prodotto dovrebbe essere aperto SOLO da un technician autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri appearechi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umilità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzato solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica alla necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispetti titolari e sono riconosciuti come tali in quello documento.

Tenere quello manuale e la confezione per riferimento futuro.
