GEBRUIKSAANWIJZING SECPH360 HQ

GEBRUKSAANWIJZING (p. 17)

Deur video-telefoonsystem

MANUALE (p. 22)

Zorg ervoor dat u zich per ongeluk verrast worden wanner iemand voor de deur staat met dit slimme video - intercomsysteme. De buitenunit bestaat uit een deurbel met een pengatcamera, nachtlicht en microloon. Met de superdunne 7 inch display, slechts 1.8~cm ,kest u zien wie voor de deur staat en met deze bezoeker spreken zonder de ontvanger te hoeven opnemen. Druk gewoon op de knop om de verbinding te openen. Bovendien, is het handsfree.

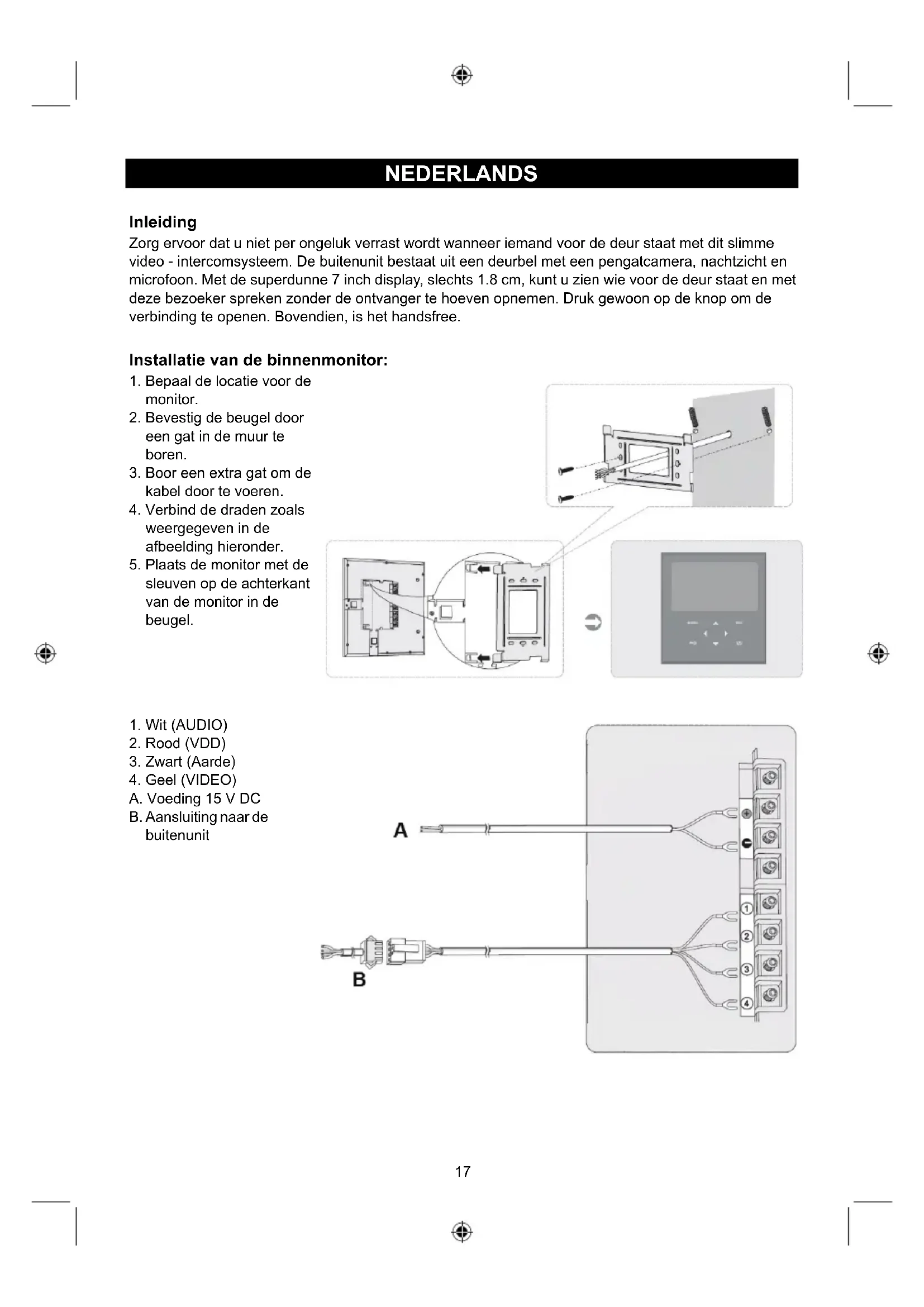

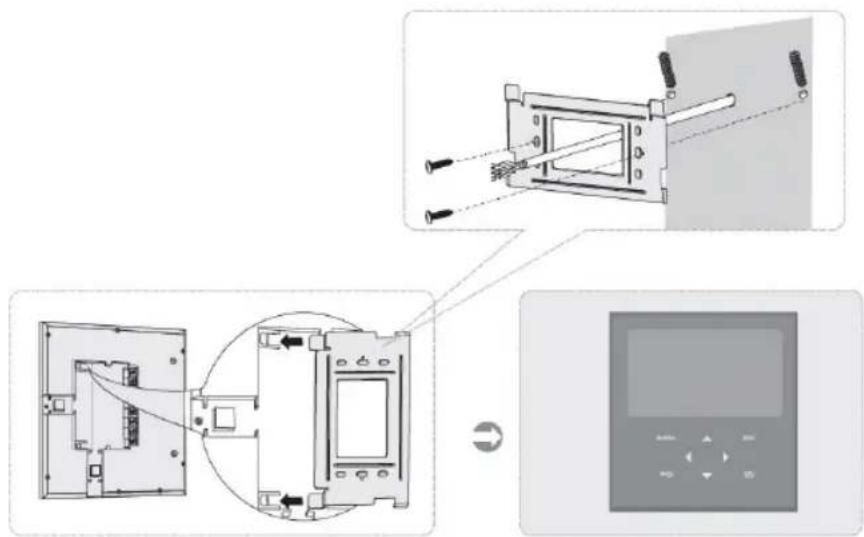

Installatie van de binnenmonitor:

1. Bepaal de locatie voor de monitor.
2. Bevestig de beugel door een gat in de muur te boren.
3. Boor een extra gat om de kabel door te voeren.

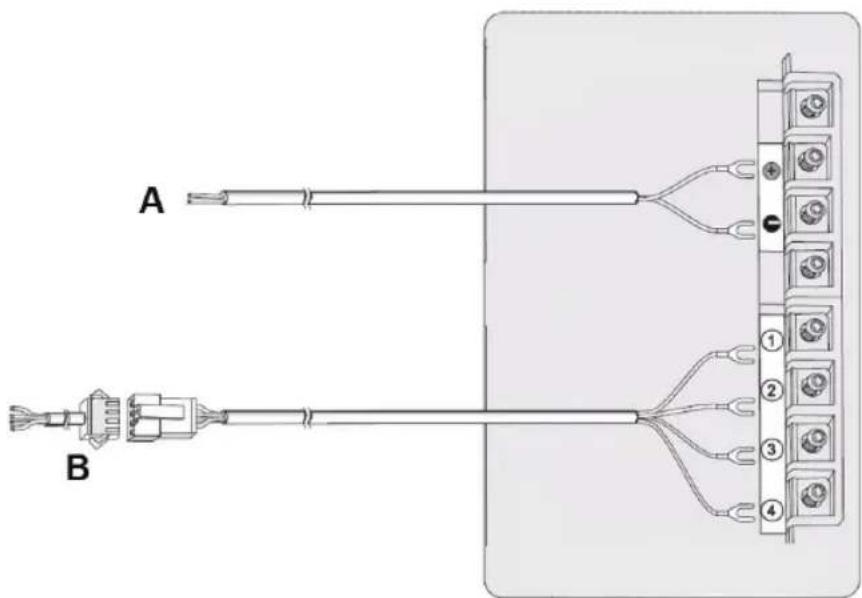

4. Verbind de draden Zoals weergegeven in de afbeelding hieronder.
5. Plaats de monitor met de sleuven op de achterkant van de monitor in de beugel.

1. Wit (AUDIO)
2. Rood (VDD)
   3.Zwart (Aarde)
3. Geel (VIDEO)
   A.Voeding 15 V DC
   B. Aansluiting maar de buitenunit

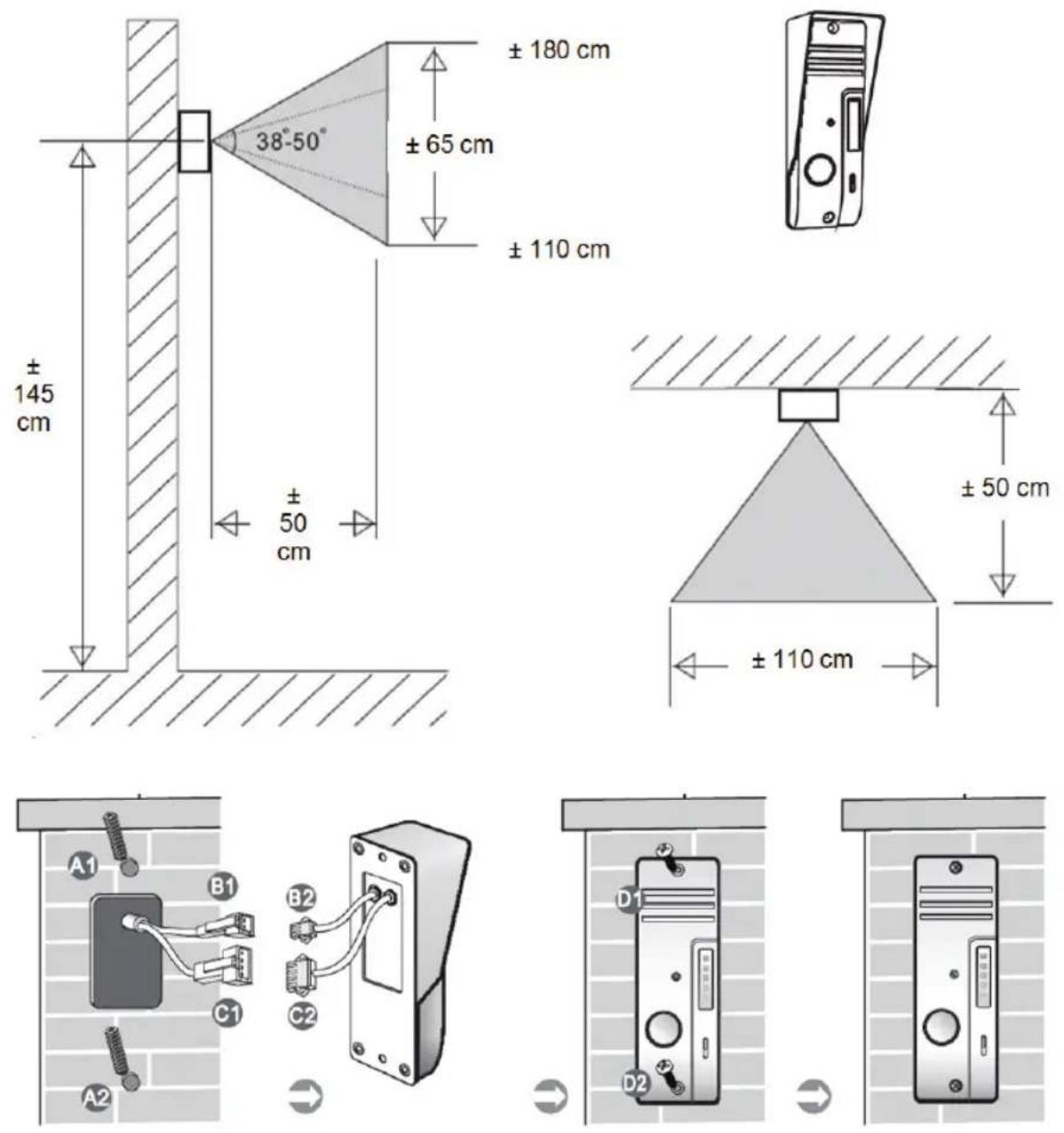

Installatie van de buitenunit:

1. Boor gaten in de muur of ander materiaal A1/A2 om de buitunit te bevestigen en de kabel door te voeren.
2. Sluit connector B1 op B2 aan (voor elektronische vergrendeling 12 V, 1 A, indien geinstalleerd).
3. Sluit connector C1 op C2 aan.
4. Draai de schroeven D1 en D2 vast.

Opmerking: de connectoren B1/B2 en C1/C2要去en awhile de muur of ander materiaal worden geplaatst en Niet:tussen de buitenunit en de muur of ander materiaal.

Aansluiten van een elektronische vergrendeling:

Vergrendeling zonder adapter, gevoed via de buitenunit. Wanner de deur is gesloten, is de circuitspanning 0 V. Door de deur te ontgrendelen worden de circuitspanning 12 V. De vertraging bedraagt 4~7 seconden.

Vergrendeling zonder adapter, gevoed via de buitenunit. Wanner de deur is gesloten, is de circuitspanning 0 V. Door de deur te ontgrendelen worden de circuitspanning 12 V. De vertraging bedraagt 4~7 seconden.

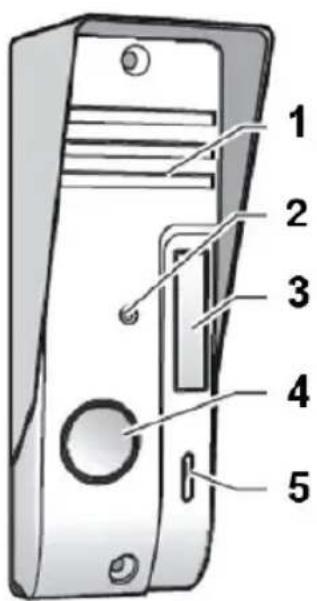

Beschrijving en bediening van de buitenunit:

1. Luidspreker
2. Camera
3. IR-LED voor nachtlicht
4. Oproeptoets
5. Microfoon

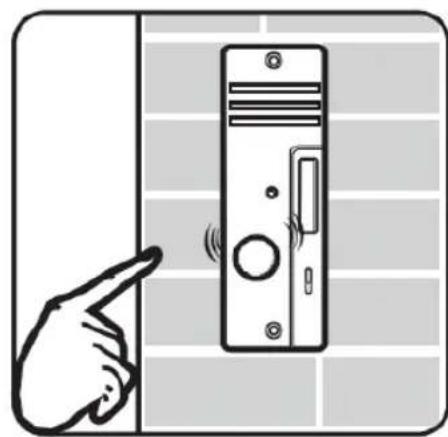

• Druk op de oproeptoets.
• De binnenmonitor zal een dingdongtoon afgeven en het scherm van de monitor activeren.

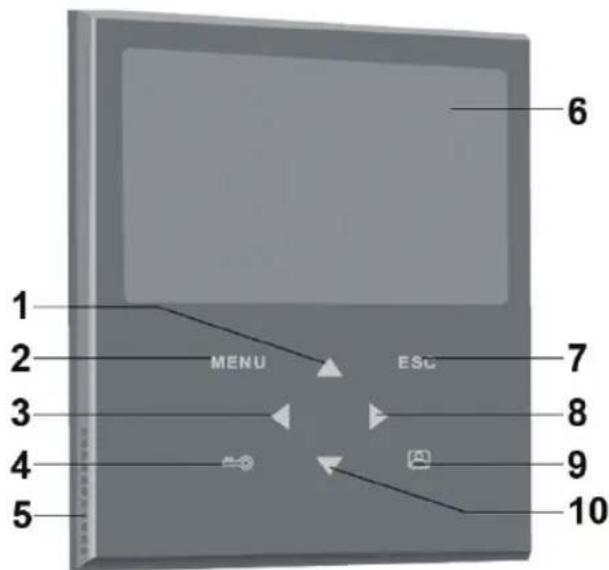

Beschrijving van de binnenmonitor:

1. Cursortoets OMHOOG
2. MENU-toets
3. Cursortoets LINKS
4. ONTGRENDELING-toets
5. Luidspreker
6. Scherm
7. ESC-toets
8. Cursoroets RECHTS
9. MONITOR-toets
10. Cursortoets OMLAAG

Beschrijving van de binnenmonitor:

Intercom

Wanner een bezoeker op de "OPROEP"-toets van de buitenunit drukt, za de binnenmonitor een dingdongtoon afgeven en het scherm van de monitor activeren. De binnenmonitor za een afbeelding van de bezoeker weergeven. Druk op de "MONITOR"-toets en praat met de bezoeker. Wanner u staat bent met praten gegen de bezoeker, druk opnieuw op de "MONITOR"-toets om het scherm uit te schakelen. Of druk op de "ONTGRENDELING"-toets om de deur te openen. Het scherm zal ook automatisch uitschakelen wanner geen toets worden ingedrukt.

Monitor

Druk opniew op de "MONITOR"-toets. Het scherm za automatisch een afbeelding weergeven met een blink vanuit uw deur. Druk opniew op de toets om de monitor uit te schakelen, of de monitor za na eenijd automatisch uitschakelen.

Menu

Druk op de "MENU"-toets om het hoofdmenu te openen. Gebruik de "OMHOOG"- en "OMLAAG"-cursortoetsen om een installing te selecteren en gebruik de "LINKS"- en "RECHTS"-cursortoetsen om de waarde van de installing aan te passen. Druk op de "ESC"-toets om het menu te verlaten.

Helderheid: Pas de helderheid van het beeld aan.

Contrast: Pas het contrast van het beeld aan.

Kleur: Pas de kleur van het beeld aan.

Volume: Pas het volume aan (ook voor de dingdongtoon)

Specifications:

Buitenunit:

• Bedrijffspanning: Door de unit te beantwoorden.
• Communicationsystem: Semi duplex
• Beeldsensor: 1/4" CMOS kleur 640x480
• IR-LED's: 4x IR-LED, 1x EDS
• Lens: F4,5 mm (H:40°, V:45°)
  Water-/stofbescheming: IP44
  Bedrijfstemperatuar: -20^ 50^
  Gewicht: 100g
• Afmetingen: 127 × 47 × 37 mm

Binnenmonitor:

• Bedrijffsspanning: 15 VDC met deur open-functie
• Communicationsystem: Semi duplex
• Scherm 7" TFT/LCD-kleurenschemr
• Resolutie: 480 × 234
  Gewicht: 489g
  -Afmetingen: 197× 187× 18mm

De verbinding:tussen de antwoordeenheid en de buitenunit wordt via een 4-aderige kabel gemaakt en kan met koper/0,75 mm kabel tot 50m uitgebrend worden.

Veiligheidsvoorzorgsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanneer er onderhoud nodig is. Koppel het product los van de elektrische voeding en van andere apparatuur als zich problemen voordoen. Stel het product Niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervaart daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder Voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Bewaar deze gebruiksaaanjwijing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten Niet met het gewone huisafval verwijderd moot worden. Voor dit soort producten zijn er speciale inzamelingspunten.
