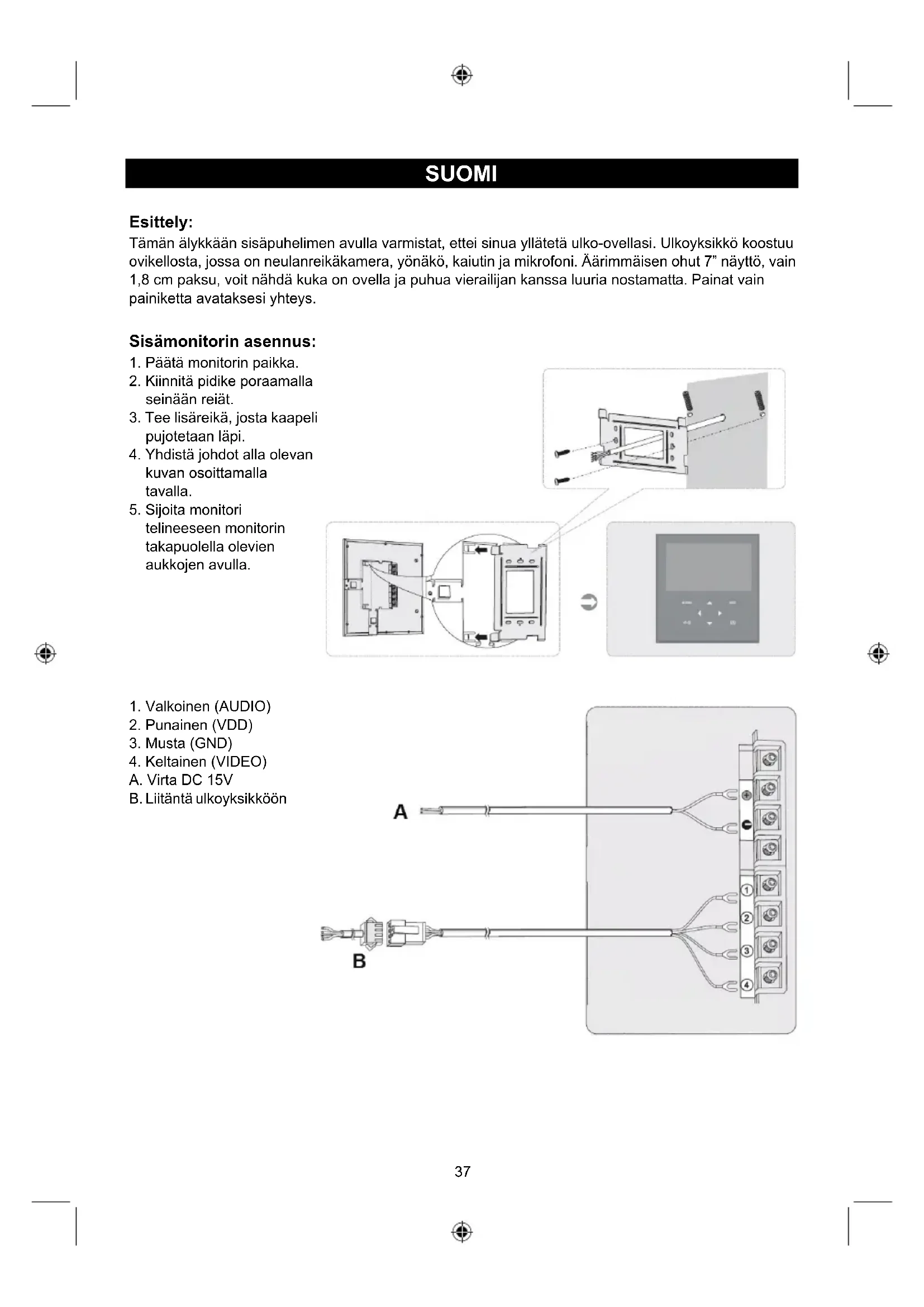

Tämä nykkään sisäpuhelimen avulla varmistat, ettei sinua yllätetä ulko-ovellasi. Ulkoyksikkö koostuu ovikellosta, jossa on neulanreikakamera, yönäkö, kaiutin ja mikrofoni. Aärimmäisen ohut 7" näytö, vain 1,8 cm paksu, voit nähdä kuka on ovella ja puhua vierailjan kanssa luuria nostamatta. Painat vain painiketta avataksesi yhteys.
Sisamonitorin asennus:
- Paatā monitorin paikka.
- Kiinnitä pidike poraamalla seinaan reiät.
- Tee lisäreikä, josta kaapeli pujotetaan lapi.
- Yhdistä johdot alla olevan kuvan osoittamalla tavalla.
- Sijoita monitori telineeseen monitorin takapuolella olevien aukkojen avulla.

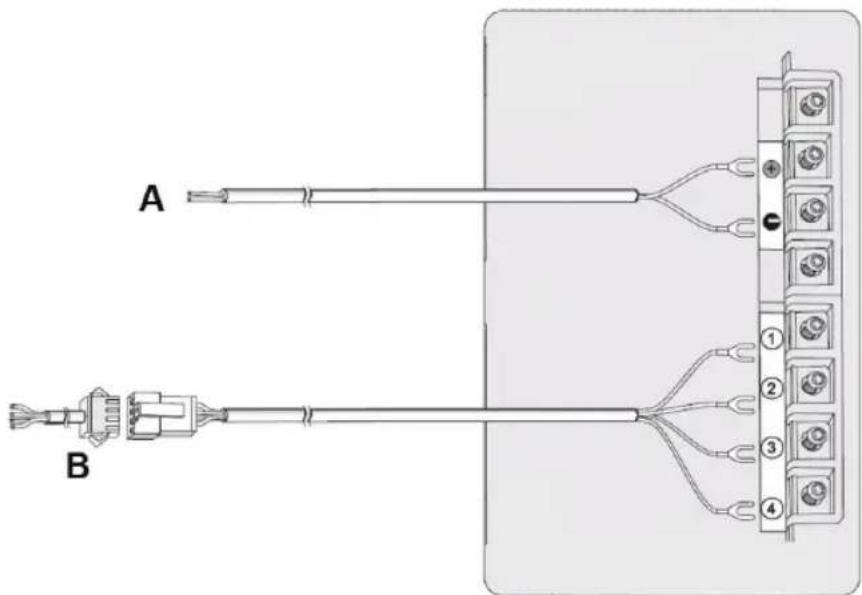

- Valkoinen (AUDIO)
- Punainen (VDD)
- Musta (GND)
- Keltainen (VIDEO)
A. Virta DC 15V
B. Liitanta ulkoyksikkoo
Ulkoyksikon asennus:

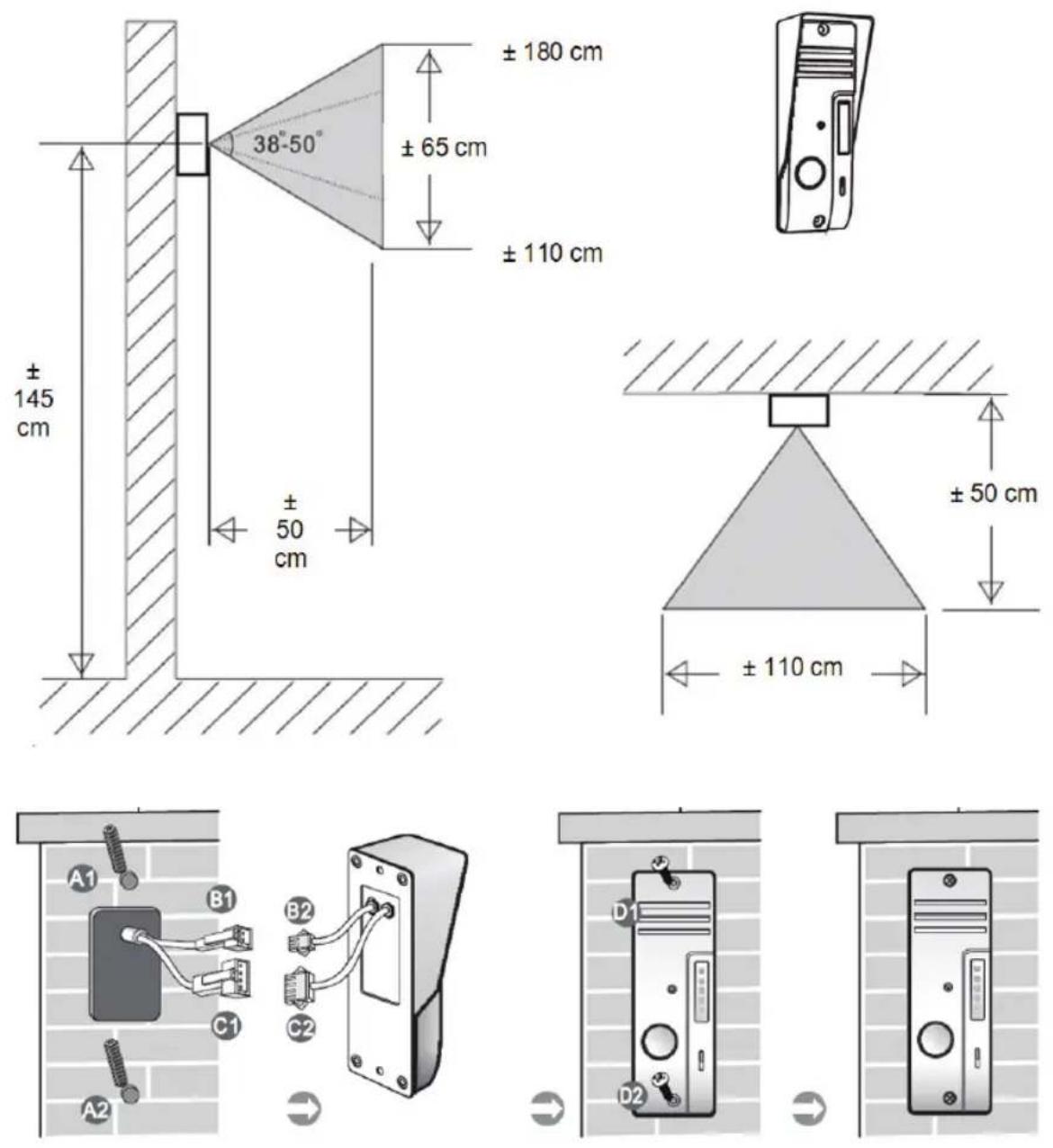

- Poraa reiät seinään tai muuhun pintaan A1/A2 kiinnittäaksesi ulkoyksikkö ja va kaapeli lapi.
- Yhdistä liitin B1 liittimeen B2 (sahkölukkoa varten 12V, 1A jos asennettu)
- Yhdistà liitin C1 liittimeen C2
- Kiristä ruuvit D1 ja D2
Huomautus: liittimien B1/B2 ja C1/C2 tulee olla seinän tai muun pinnan takana eikä ulkoyksikon ja seinän välissä.
Sahkölukon liitäntä:
Lukko ilman adapteria, virta tulee ulkoyksikon kautta. Kun ovi on kiinni, jannite on 0V. Oven lukitsemisen jälkeen jannite 12V. Vive on 4-7 sekuntia.
Lukko ilman adapteria, virta tulee ulkoyksikon kautta. Kun ovi on kiinni, jannite on 12V. Oven lukitsemisen jalkeen jannite 0V. Viive on 4-7 sekuntia.
Ulkoyksikon kuvaus ja käytto:

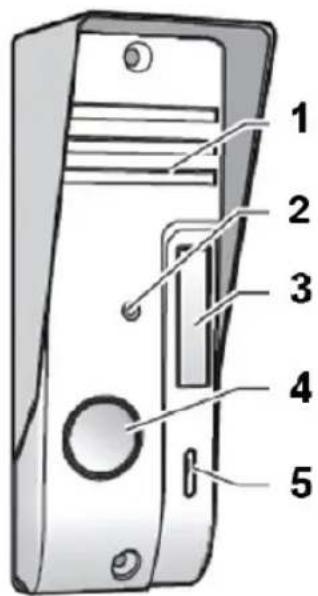

- Kaiutin
- Kamera
- IR LED yönäöa varten
- Soittopainike
- Mikrofoni
Paina soittopainiketta
Sisamonitori antaa ding dong -aenen ja aktivoin monitorin nayton
Sisamonitorin asennus:

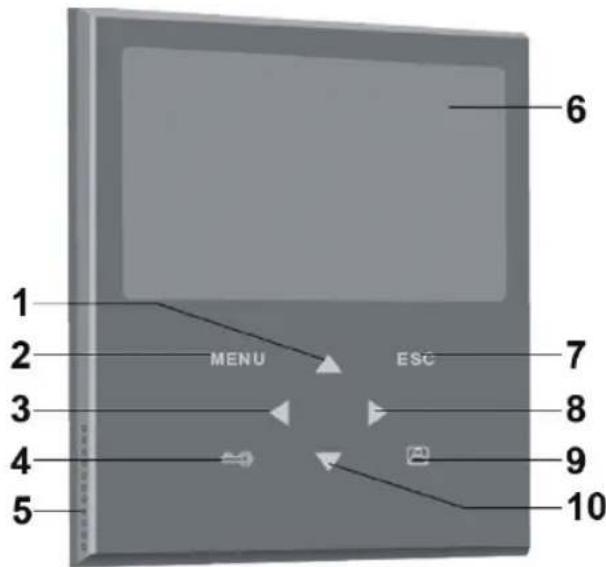

- Kursoripainike YLOs
- MENU-painike
- Kursoripainike VASEN
- LUKITUKSEN AVAUS -painike
- Kaiutin
- Näytö
- ESC-painike
- Kursoripainike OIKEA
- MONITORIpainike
- Kursoripainike ALAS
Sisāmonitorin käytto:
Sisäpuhelin
Kun vierailija painaa soittopainiketta ulkoyksikossä, sisamonitori antaa ding dong -aenen ja monitorin nayttö aktivoituu. Sisamonitorin nayttö nayttäa automaattisesti vierailijan kuvan. Paina monitoripainiketta ja puhu vierailjalle. Kun olet lopettanut vierailjalle puhumisen, paina monitoripainiketta uudelleen kytkeaksesi monitori pois paälta. Tai paina lukituksen avaus-painiketta (unlock) avataksesi ovi. Nayttö kytkeytyy pois paälta automaattisesti, jos painikkeita ei paineta.
Näytto
Paina monitoripainiketta. Näytöle ilmestyy automaattisesti nakymä etuovesi ulkopuolelta. Paina painiketta uudelleen kytkeäksesi monitori pois pälta tai monitori kytkeytyy pois pälta automaattisesti hetken kuluttua.
Valikko
Paina valikkopainiketta (menu) siirtyaksesi päävalikkoon. Käytä YLös ja ALAS -kursoripainikkeita valitaksesi asetus ja käytä painikkeita OIKEA ja VASEN saätämän asetuksen arvoja. Paina painiketta ESC siirtyaksesi pois valikosta.
Kirkkaus: säätäa kuvan kirkkautta
Kontrasti: sātāa kuvan kontrastia
Väri: saataa kuvan värä
Äänenvoimakkuus: säätää äenenvoimakkuutta (myös ding dong -ääntä)
Tekniset tiedot:
Ulkoyksikkö:
Käytöjannite: Vastausyksikollä
Viestintajärestelmä: Semidupleksi
Kuvansensori: 1 / 4" CMOS vari 640x480
- IR LEDit: 4x IR LED, 1x EDS
Linssi:F4.5mm (H:40^,V:45^)
Vesi/polysuoja: IP44
- Käytölämpötila: -20°C ~ +50°C
Paino: 100 g
Mitat: 127 × 47 × 37 ~mm
Sisāmonitori:
Käytöjannite: 15 VDC ovenavaustoiminnolla
Viestintajärestelma Semidupleksi
- Näytö: 7" TFT/LCD värä
- Resolutio: 480 x 234
Paino: 489 g
Mitat: 197 × 187 × 18 ~mm
Liitäva vastausyksikon ja ulkoyksikon valillā tehdään nelijohdinkaapelilla ja sitä voidaan pidentäa 50 metriin kuparikaapelilla/0.75 mm.
Turvallisuuteen liittyvat varoitukset:
Sähköiskun risikin pientamiseksi, AINOASTAAN valtuutetu huoltohenkilö saa avata tämän laitteen huohtoa varten. Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista. Älä altista laitetta vedelle aläkä kosteudelle.
Huolto:
Puhdista ainoastaan kuivalla kankaalla. Alä kaytä liuottimia tai hankausaineita.
Takuu:
Takuu ja vastuuvelvollisuus mitatöityvät, jos tuote vauroituu siihen tehtyjen muutoksien tai sen värinkäytön takia.
Yleista:
Muutoksia malliin ja teknisii omnaisuuksiin voidaan tehdä ilmoituksetta.
Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tairekisteröityjä tuotemerkkejä ja niitta on käsitetäv sellaisaina.
Säilytä käytöohjeet ja pakkaus myöhempää käytötarvetta varten.
Huomio:
Tuote on varustettu tällä merkillä. Se merkitsee, etei käytettyä sahkö- tai elektronisia tuotteita saa havittä kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärestelmä.
