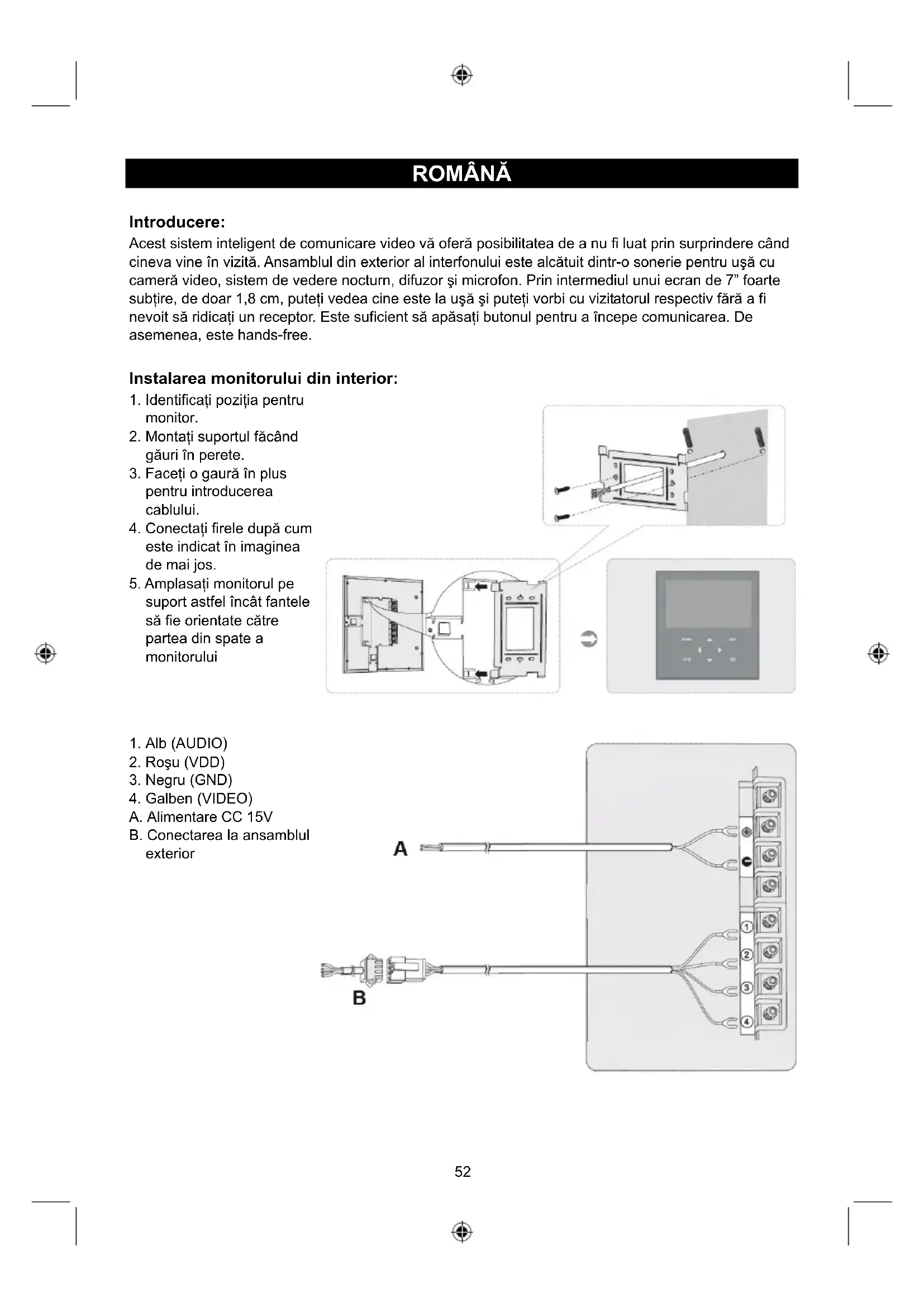

MANUAL DE UTILIZARE SECPH360 HQ

Acest systemd intelligent de comunicare video va offre posibilitatea de a nu fi luat prin surprindere cand cineva vine in vizită. Ansamblul din exterior al interfonului este alcatumi dintr-o sonerie pentru ușa cu camera vide, systemd de vedere nocturn, difuzorși microfon. Prin intermediul unui ecran de 7" foarte subtire, de doar 1,8 cm, puteti vedea cine este la ușași puteti vorbi cu vizitatorul respectiv fara a fi nevoit sa ridicati un receptor. Este suficient sa apasați butonul pentru a incepe comunicarea. De asemenea, este hands-free.

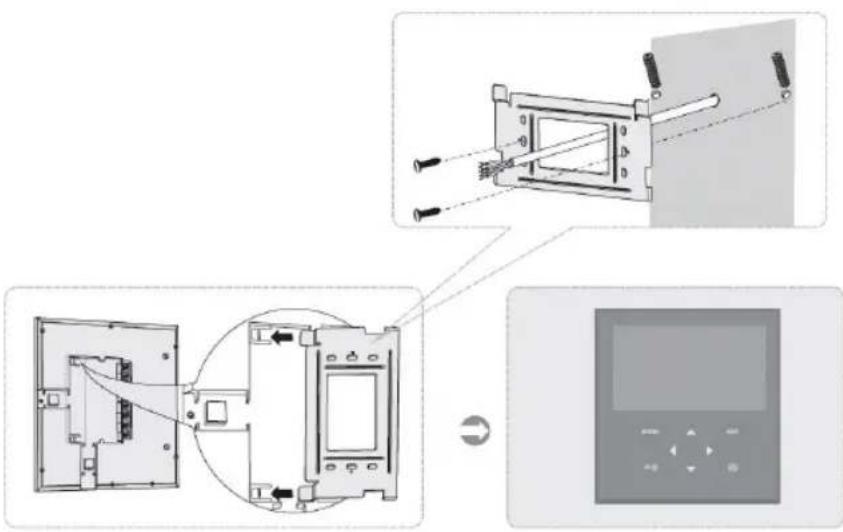

Instalarea monitorului din interior:

1. Identificati poziţia pentru monitor.
2. Montati suportul facand gaurin perete.
3. Faceti o gaura in plus pentru introducerea cablului.
4. Conecta fierele dupa cum este indicat in imaginea de mai jos.
5. Amplasati monitorul pe suport astfel incat fantele sa fie orientate catre partea din spate a monitorului

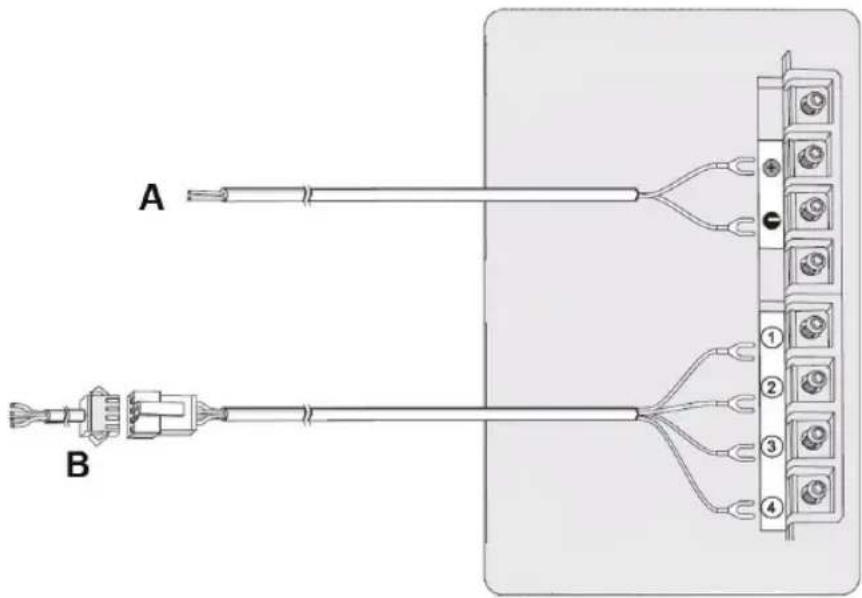

1. Alb (AUDIO)
2. Rosu (VDD)
3. Negru (GND)
4. Galben (VIDEO)
   A. Alimentare CC 15V
   B. Conectarea la ansambul exterior

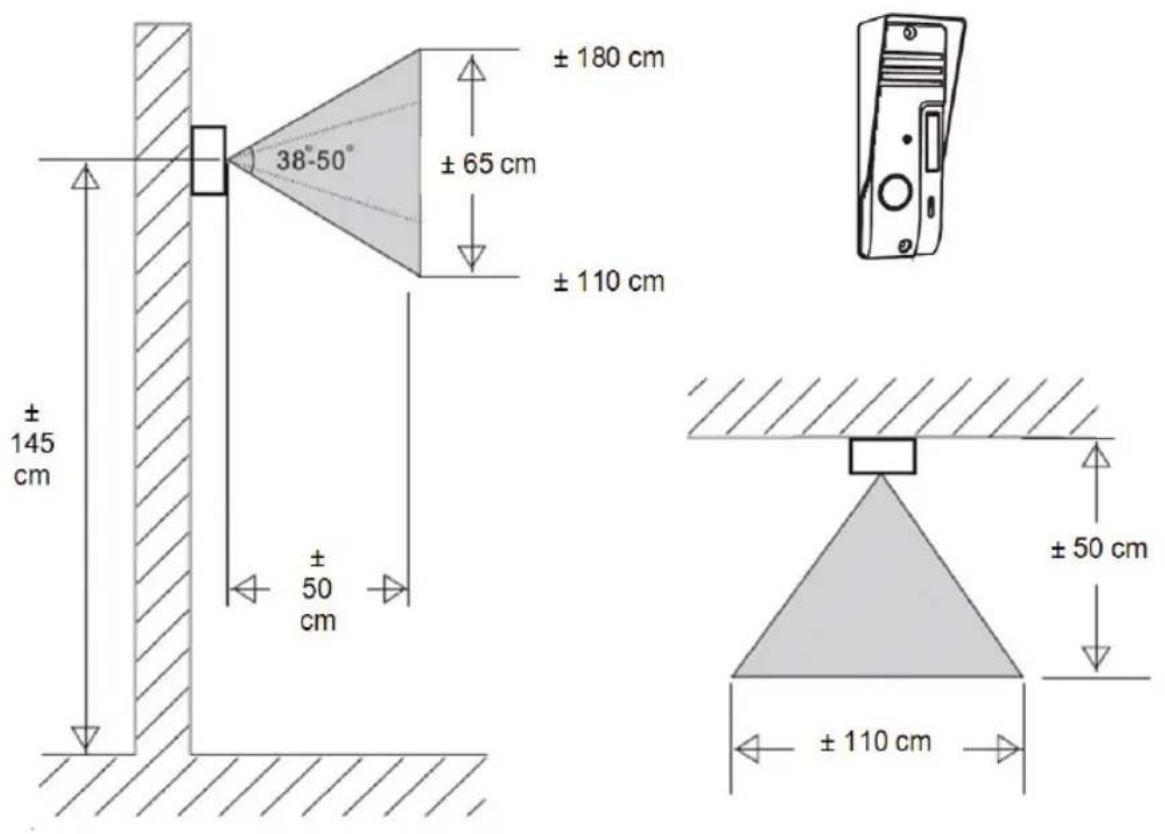

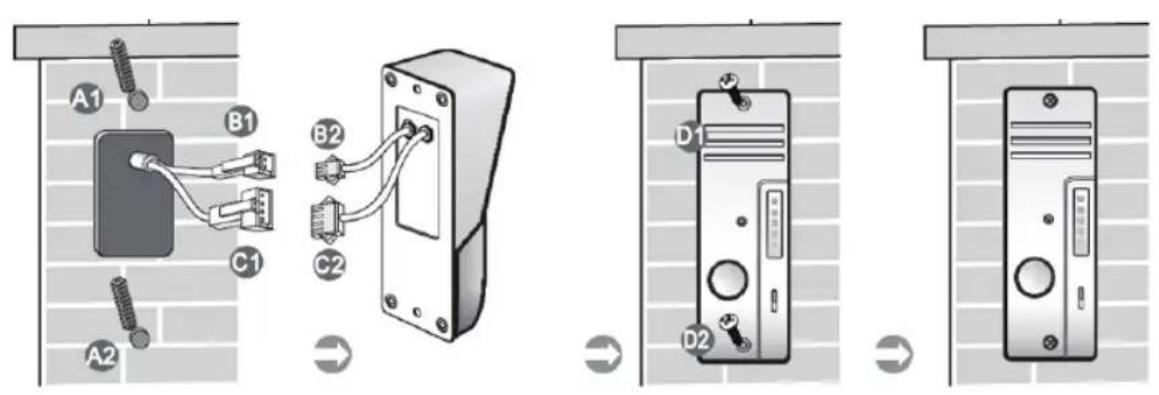

Instalarea ansamlbului exterior:

1. Faceti gaurile A1/A2 in perete sau alt material pentru a monta ansamblul exterior si pentru a introduce cablul.
2. Racordati conectorul B1 cu B2 (pentru incuietoare electronicae de 12V, 1A daca este instalata)
3. Racordati conectorul C1 cu C2
4. Strangeti suruburile D1 si D2

Observatie: conectoarele B1/B2 si C1/C2 trebuie sa fe in spatele peretelui Sau al altei material si nu intre ansamblul exterior si perete Sau alt material.

Incuietoare fara adaptor, energia furnizata prin ansamblul exterior. Cand usa este inchisa, tensiunea circuitului este 0 V. Cand se descuie usa, tensiunea in circuit este de 12 V. Decalajul este de 4~7 secunde.

Incuietoare fara adaptor, energia furnizata prin ansamblul exterior. Cand usa este inchisa, tensiunea circuitului este 12 V. Cand se descuie usa, tensiunea in circuit este de 0 V. Decalajul este de 4~7 secunde.

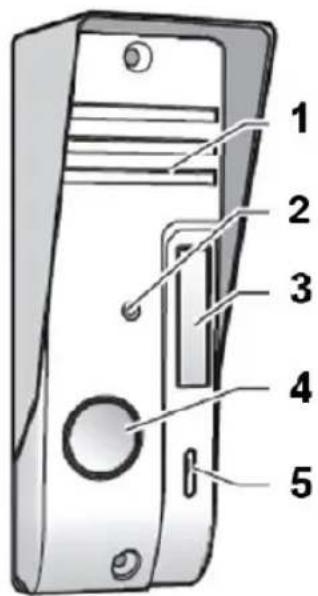

Descrierea 山 functionarea ansamblului exterior:

1. Difuzor
2. Camera video
3. LED-uri IR pentru vedere nocturna
4. Buton apelare
5. Microfon

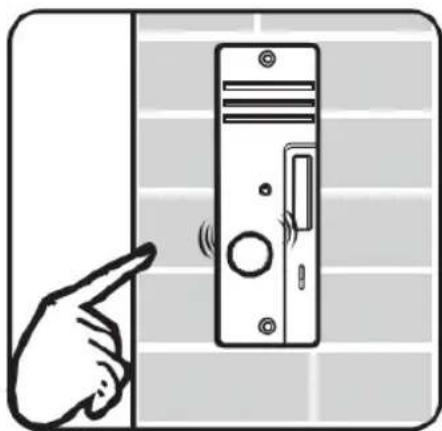

• Apasati butonul de apelare
• Monitorul din interior va genera un semnal sonor si va activa ecranul monitorului

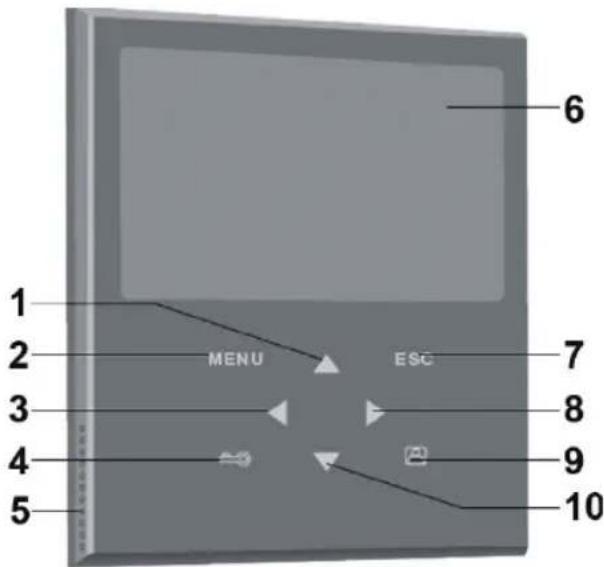

Instalarea monitorului din interior:

1. Buton directionare cursor IN SUS
2. Buton MENIU
3. Buton directionare cursor STANGA
4. Buton DESCUIERE
5. Difuzor
6. Ecran
7. Buton ESC
8. Buton directionare cursor DREAPTA
9. Buton MONITOR
10. Buton directionare cursor IN JOS

Functionarea monitorului din interior:

Intercomunicarea

Cand un vizitor apasa butonul apelare al ansamblului din exterior, monitorul din interior va genera un semnal sonor si va activa ecranul monitorului. Ecranul monitorului din interior va afisa in mod automat o imagine a vizitorului. Apasati butonul Monitor si vorbi ci cu vizitorul. Cand ati incheiat convorbirea cu vizitorul, apasati din nou butonul Monitor pentru a inchide ecranul. Sau apasati butonul descuiere pentru a desciche usa. De asemenea, ecranul se va inchide automat dacniciun buton nu este actionat.

Monitorul

Apasati butonul Monitor. Ecranul va afisa in mod automat o fotografia a planului exterior uşii de la intrare. Apasati incă o data butonul pentru a inchide monitorul sau monitorul se va inchide automat după un tamp.

Meniu

Apasati butonul Meniu pentru a intra in meniul principal. Folosi ci cursoarele directionale IN SUS si IN JOS pentru a selecta o poziţie si folositi butoanele STÁNGA si DREAPTA pentru a modifica parametrii poziţiei. Apasati butonul ESC pentru a părsi meniul.

Luminozitate: reglarea luminozitatii imaginii

Contrast: reglarea contrastului imaginii

Culoare: reglarea culorii imaginii

Nivel sonor: reglarea volumului sonor (si pentru semnalul sonor)

Date tehnice:

Ansamblul exterior:

Tensiune de fonctionare: in functie de tipul ansamblului receptor

• Sistemul de comunicare: Semi-duplex
• Senzor de fotografia: 1/4" CMOS 640x480 color
• LED-uri IR: 4x LED IR, 1x EDS
• Objeciv: F4.5mm (H:40°, V:45°)
• Protectie apa/praf: IP44
• Temperatura de fonctionare: -20°C ~ +50°C
  Greutate: 100g
• Dimensiuni: 127 × 47 × 37 mm

Monitorul din interior:

Tensiune de fonctionare: 15 VCC cu functia de descentilde a ussii
- Sistem de comunicare: Semi-duplex
Ecran: 7" TFT/LCD color
- Rezolütie: 480 x 234
Greutate: 489 g
- Dimensiuni: 197 × 187 × 18 mm

Conectarea dentre ansamlbl receptor si cel din exterior este realizata prin intermediul unui cablu cu 4 fire si poate fi extins pana la 50m cu un cablu de cupru/de 0,75mm

Designul specificatiile produsului pot fi modificare fara o notificare prealabila.

Toate siglele marcilor si denumirile produselor sunt marmi commerciale sau marmi commerciale inregistrare ale proprietarilor de drept si prin prezenta sunt recunoscute ca atare.

Păstrați acest manual Şi ambalajul pentru consultări ulcerioare.

Atentie:

Pe acest produs se află acest marcaj. Acesta semnifică faptul ca produsele electrice Şi electronice nu trebuie eliminate odataă cu gunoiul menajer. Aceste produse au un system separat de colectare.
