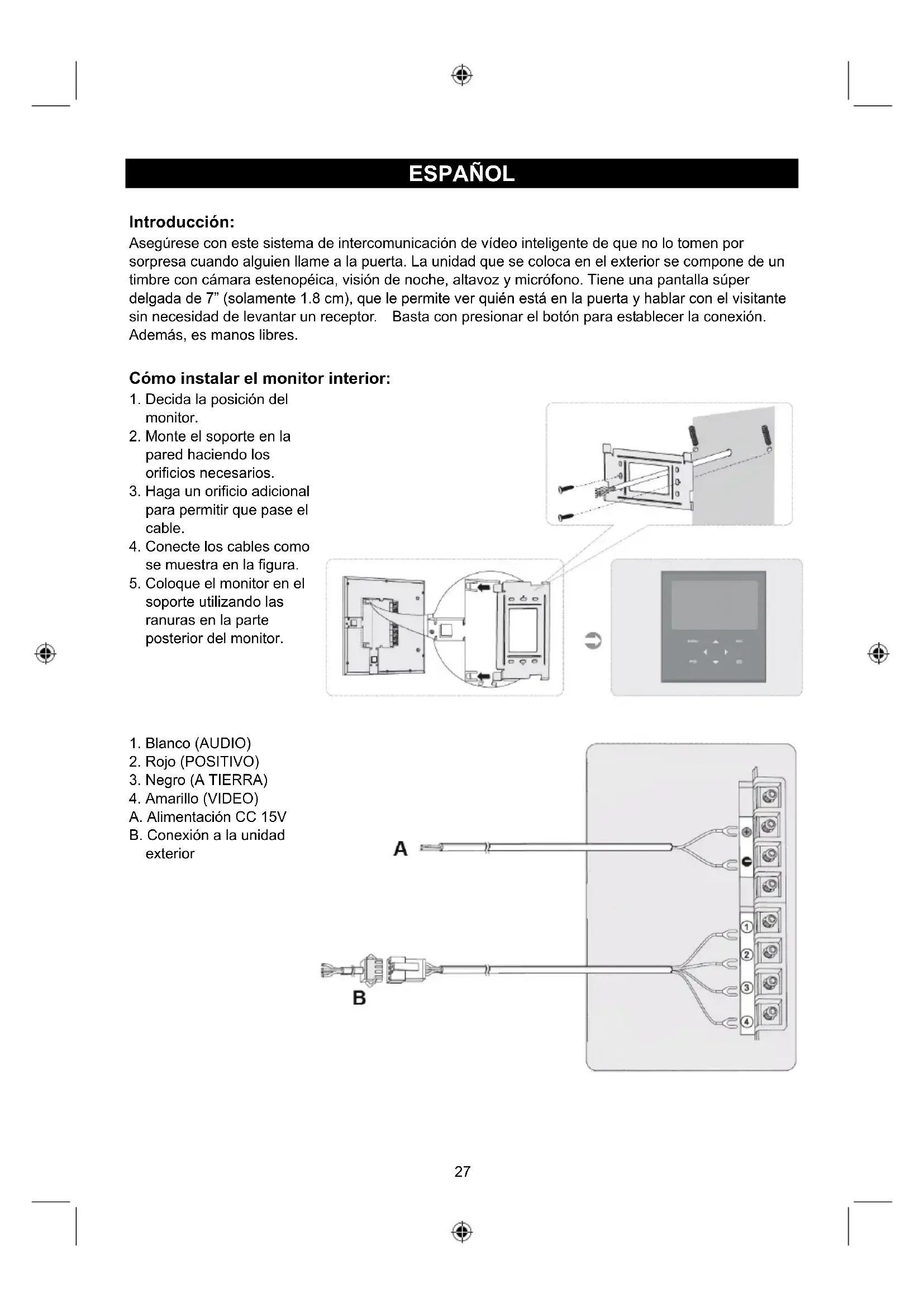

MANUAL DE USUARIO SECPH360 HQ

Sistema intercomunicador de video

HASZNÁLATI UTMUTATO (o. 32.)

Asegürese con este sistemas de intercomunicación de video inteligente de que no lo tomen por sorpresa cuando alguien llama a la puerta. La unidad que se coloca en el exterior se compone de un timbre con cármara estenopeíca, visión de noche, altovoz y microfono. Tiene una pantalla super delgada de 7" (solamente 1.8 cm), que le permite ver quién está en la puerta y parler con el visitante sin necesidad de levantar un receptor. Basta con presionar el botón para stehencer la conexión. Además, es manos libres.

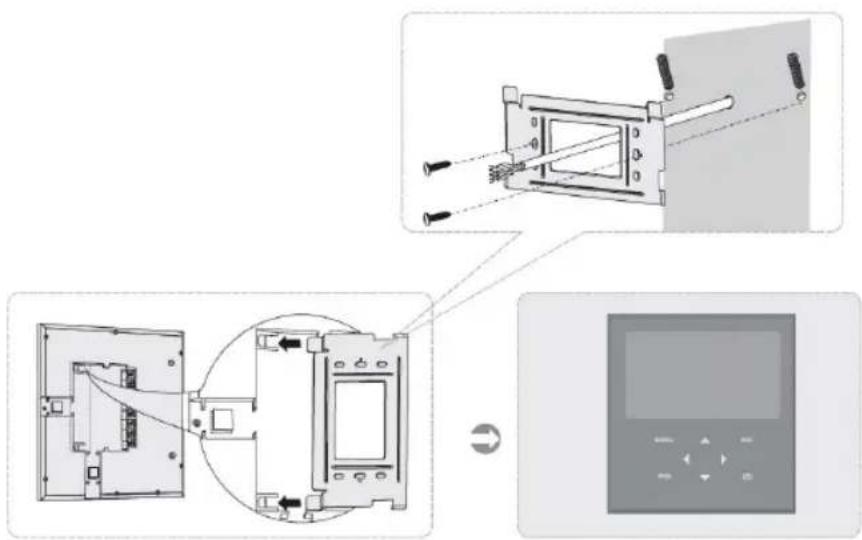

como instalar el monitor interior:

1. Decida la posicion del monitor.
2. Monte el soporte en la pared hacerlos orificios necessities.
3. Haga un orificio adicondional para permitir que pase el cable.

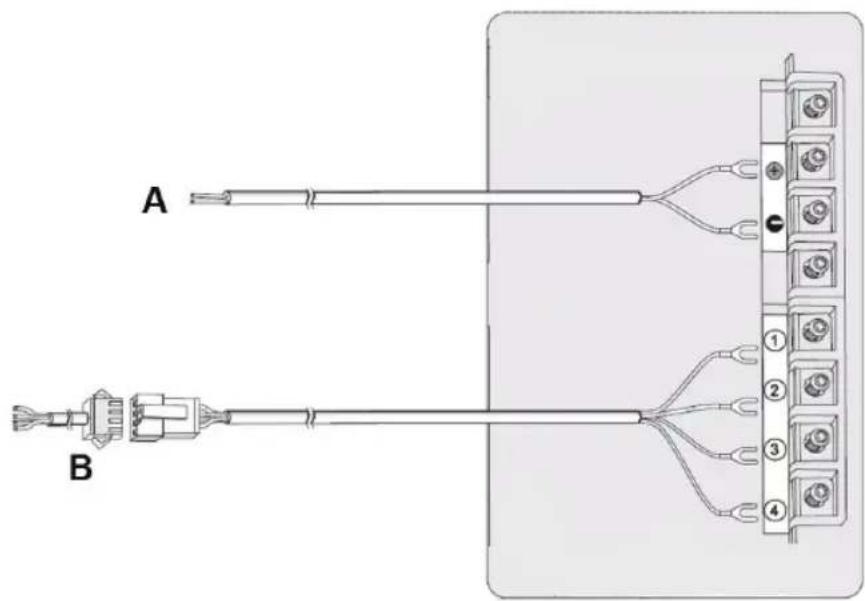

4. Conecte los cables como se muestra en la figura.
5. Coloque el monitor en el soporte utilizingas ranuras en la parte posterior del monitor.

1. Blanco (AUDIO)
2. Rojo (POSITIVO)
3. Negro (A TIERRA)
4. Amarillo (VIDEO)
   A. Alimentación CC 15V
   B. Conexión a la unidad exterior

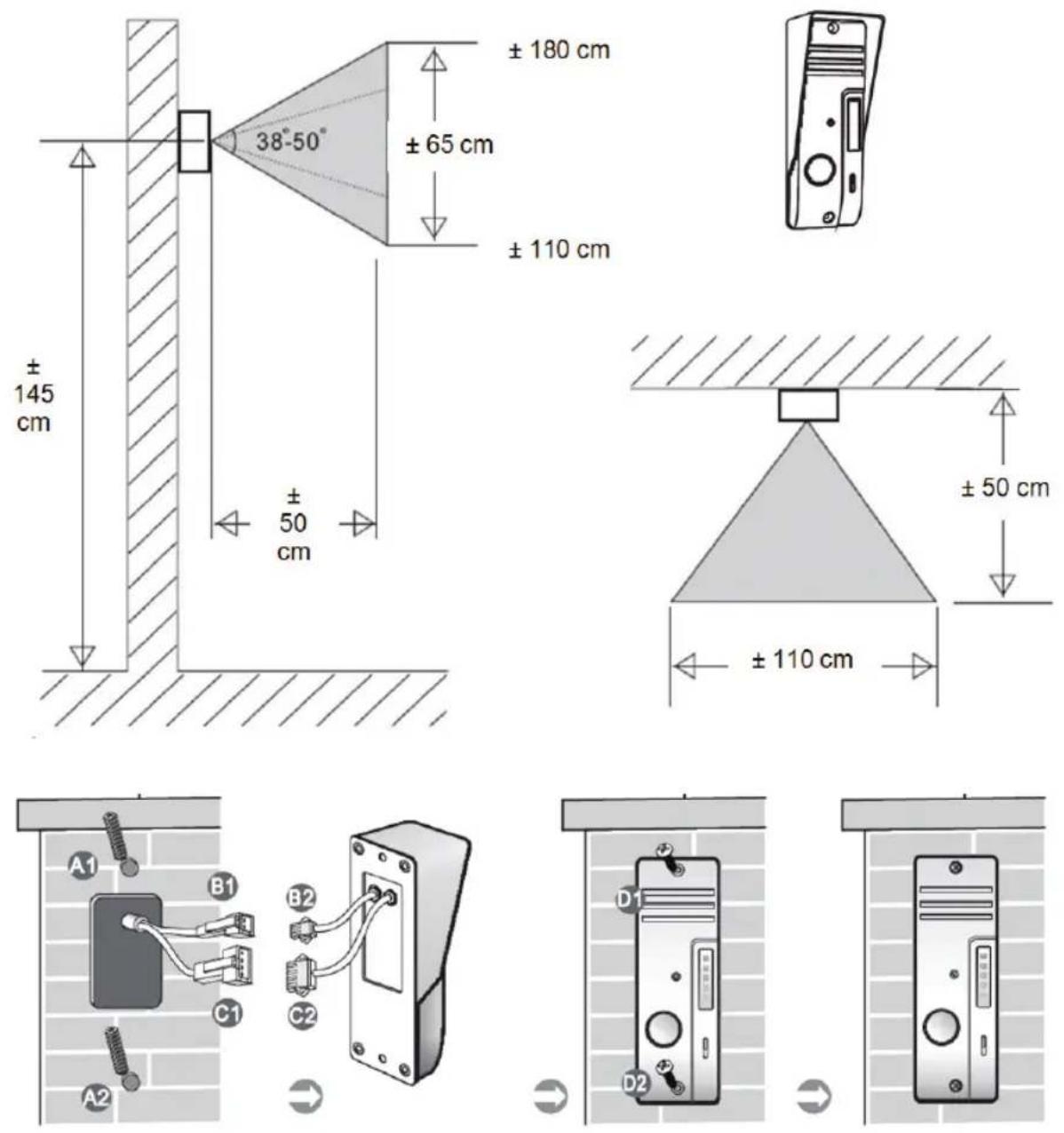

como instalar la unidad exterior:

1. Haga los orificios en la pared, u除外 material indicados en A1 y A2, para montar la unidad exterior y pagar el cable.
2. Conecte el conector B1 al B2 (12V para el seguro electrónico, 1A si está instalado)
3. Conecte el conector C1 al C2
4. Apriete los tornillos D1 y D2

Note: los conectores B1/B2 y C1/C2 tienen que estar detrás de la pared u除外 material y no entre la unidad exterior y la pared u除外 material.

como conectar el seguro electrónico:

El seguro no requires an adaptor, ya que lo alimenta la unidad exterior. Cuando la puerta está cerrada, el voltaje del circuito es 0V. Al partir la puerta, el voltaje del circuito es 12V. El spacing de tiempo para partir es de 4~7segundos.

El seguro no requiere un adaptor, ya que lo alimenta launidad exterior. Cuando la puerta está cerrada, el voltaje del circuito es 0V. Al partir la puerta, el voltaje del circuito es 12V. El espacio de tiempo para partir es de 4~7segundos.

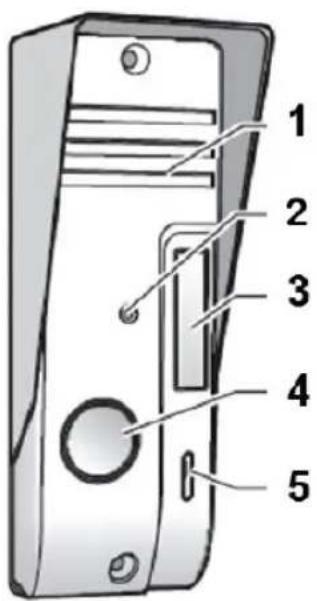

Descripción y funciona de la unidad exterior:

1. Altavoz
2. Camara
3. Luz infrarroja LED para visión nocturna
4. Timbre
5. Micrófono

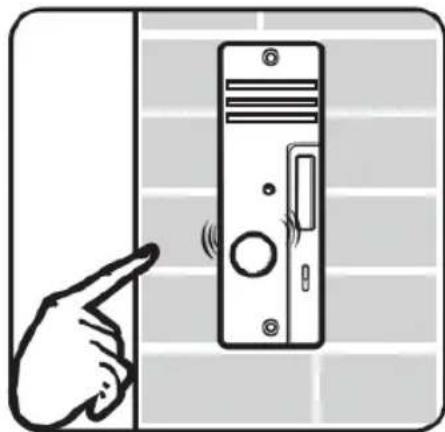

Presione el timbre
- El monitor interior emitirá un sonido ding dong yactivará la pantalla del monitor

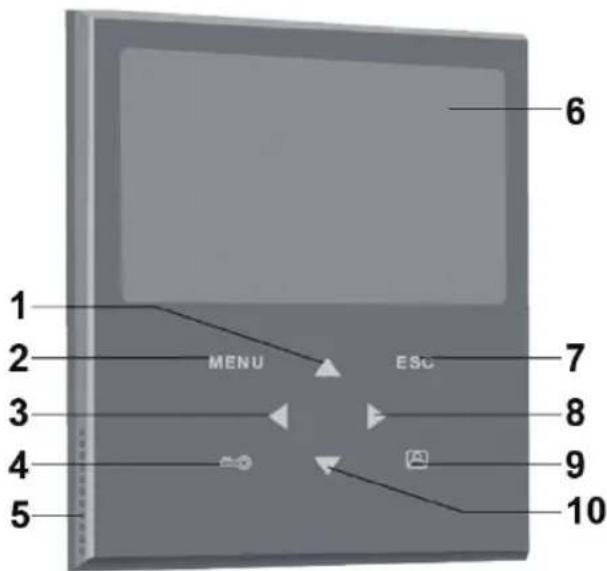

Descripción del monitor interior:

1. Botón flecha hacia ARRIBA
2. Botón MENU
3. Botón flecha hacía la IZQUIERDA
4. Botón ABRIR LA PUERTA
5. Altavoz
6. Pantalla
7. Botón ESC
8. Botón flecha hacía la DERECHA
9. Botón del MONITOR
10. Botón flecha hacía ABAJO

como operar el monitor interior:

Intercomunicador

Cuando una visita toca el timbre en la unidad exterior, el monitor interior emitirá un sonido ding dong y seactivará la pantalla del monitor. En la pantalla del monitor inferior inmediamente aparecerá laImagen de la visita. Presione el botón del monitor y hace con la visita. Cuando haya terminado de hablar con la visita, vuelva a presionar el botón del monitor para apagar la pantalla o presione el seguro electrónico para abrir la puerta. La pantalla también se apaga automatistically si no presiona el botón.

Monitor

Presione el botón del monitor. En la pantalla, aparecerá automatistically unaImagen con la vista del exterior alrededor de su puerta principal. Vuelva a presionar el botón para apagar el monitor. Si no lo hace, el monitor se apagará automatistically antes de un rato.

Menu

Presione el botón del menu para ingresar al menu principal. Use los botones con las flechas hacía arriba o hacía abajo para selecciónar un programa y los botones con las flechas a la derecha y a la izquierda para programar la selección眼看ada. Presione el botón ESC para salir del menu.

Brillo: ajuste el brillo de laImagen

Contraste: ajuste el contraste de laImagen

Color:ajuste el color de la imagen

Volumen: ajuste el volumen (tambien el volumen del sonido ding dong)

Especificaciones:

Unidad exterior:

• Voltaje de operación: por unidad contestadora
• Sistema de communicator: Semi duplex
• Sensor de imagen: 1/4 CMOS color 640x480
• Infrarrojo LED 4x IR LED, 1x EDS
  Lente: F4.5mm (H:40°, V:45°)
• Protección contra agua/polvo: IP44
  Rango temperatura operacion: -20^ +50^
  Peso: 100 g
• Dimensiones: 127 × 47 × 37 mm

Monitor interior:

• Voltaje de operación: 15 VCD con funciona paraaabrir la puerta
• Sistema de communicator: Semi duplex
• Pantalla: 7" TFT/LCD color
• Resolución: 480 x 234
  Peso: 489 g
  Dimensiones: 197× 187× 18mm

La conexión entre la unidad contestadora y la unidad exterior se realiza mediante un cable de 4 hilos y se pueda extendar a 50m con un cable de cobre de 0.75 mm.

Medidas de seguridad:

Para reducir el peligro de descarga electrica, este producto SOLO lo deben estar un technician autorizado cuando necesse reparacion. Desconecte el producto de la toma de corriente y de los otheros equipos si ocurreira algo problema. No exponga el producto al agua ni a la humedad.

Mantenimiento:

Limpielo solo con un paño seco. No utilise disolventes de limpieza ni produits abrasivos.

Garantia:

No se acceptoráulatinga garantía o responsabilidad derivada de qualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrect del producto.

General:

Las ilustraciones y las specifications podrán sufircretvosinprevioaviso.

Todas las marcas de logotipos y nombres de productos constituyen patentes o MARCAS registRADAs a nombre de sus tituales correspondentes, reconocidos como tal.

Conserve este manual y el embalaje en caso de futura necessities.

Atencion:

Este produit está Sealizzato con este significo. Esto significa que los produits electricos y electronicos usados no deben mezclarse con los desechos domesticos generales. Existe un sistema de recogida individual para este tipo de produits.
