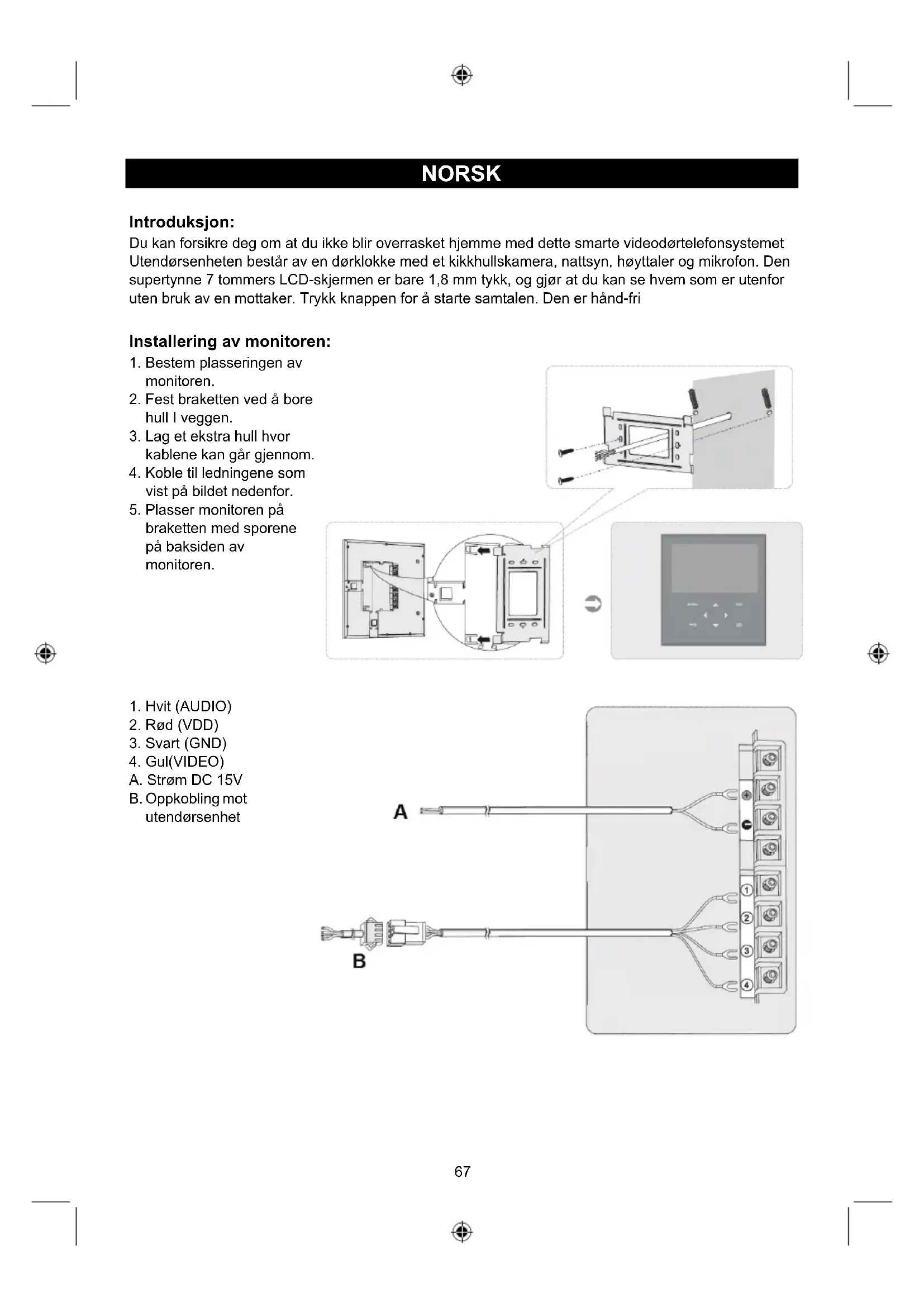

BRUKSANVISNING SECPH360 HQ

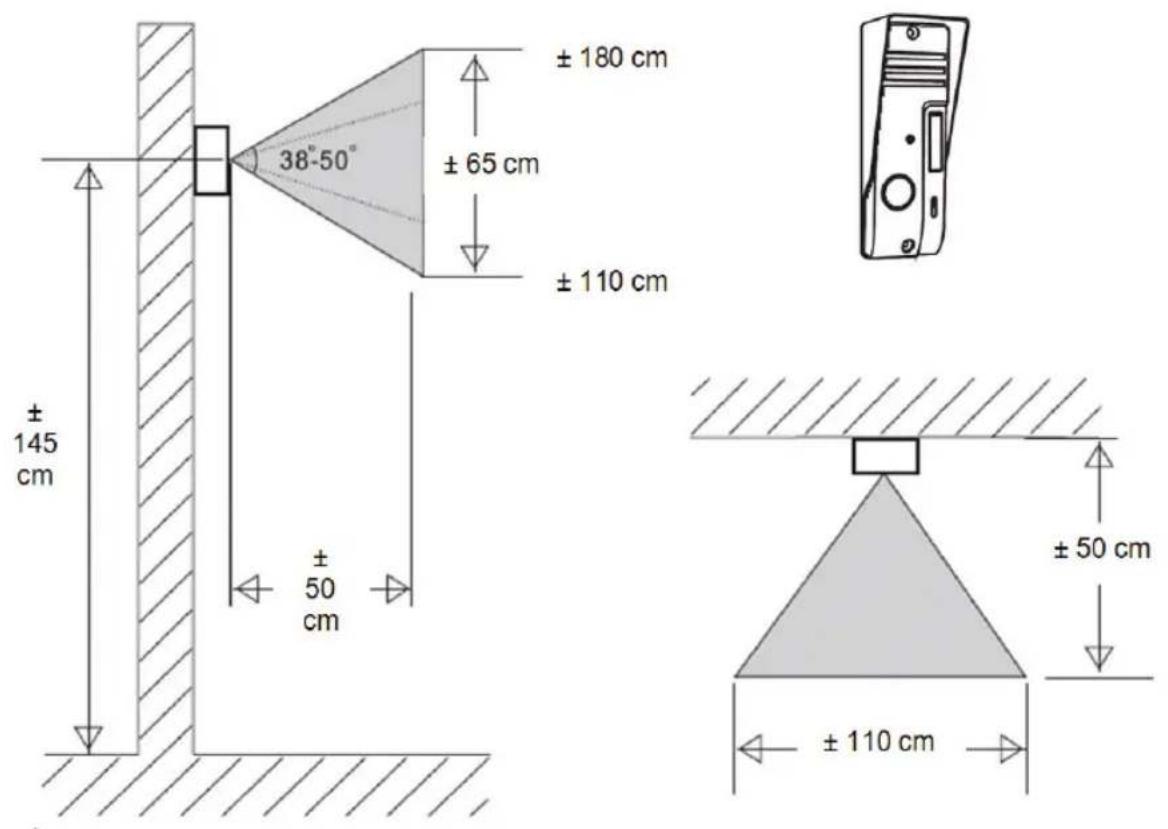

Installation av utomhusenheten:

Du kan forsikre deg om at du ikke blir overrasket hjemme med dette smarte videodørtelefonsystemet Utendørsenheten bestar av en dørklokke med et kikkhullskamera, nattsyn, høyttaler og mikrofon. Den supertynne 7 tommers LCD-skjermen er bare 1,8 mm tykk, og gør at du kan se hvem som erutenfor utenBruk av en mottaker. Trykk knappen for a starte samtalen. Den er hand-fri

Installering av monitoren:

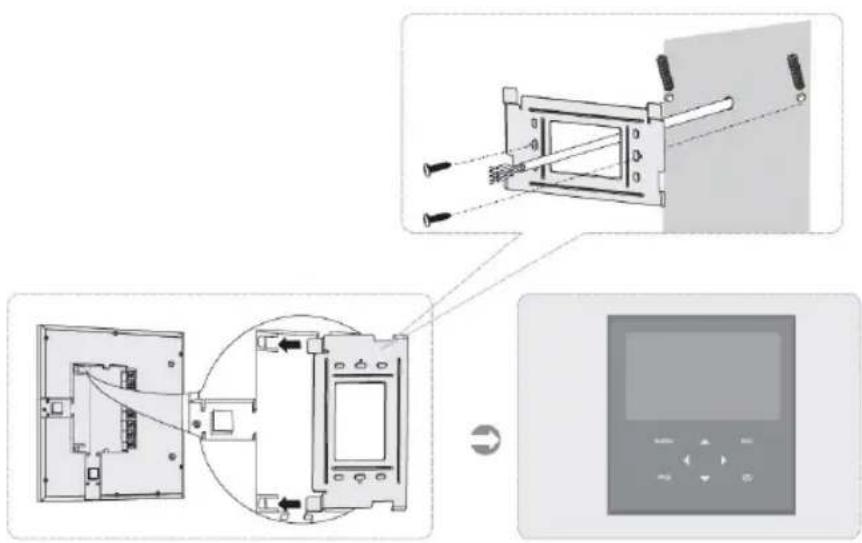

1. Bestem plasseringen av monitoren.
2. Fest braketen ved a bore hull I veggen.
3. Lag et ekstra hull hvorkablene kan gar gjennom.
4. Koble til ledningene som vist pa bildet nedenfor.
5. Plasser monitoren pa braketten med sporene pa baksiden av monitoren.

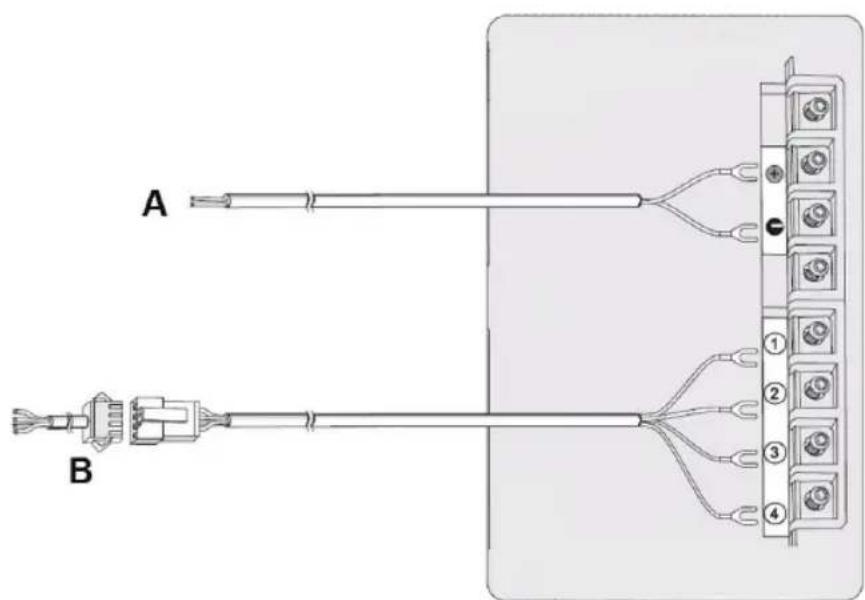

1. Hvit (AUDIO)
   2.Rd (VDD)
2. Svart (GND)
3. Gul(VIDEO)
   A. Strøm DC 15V
   B. Oppkobling mot utendarsenhet

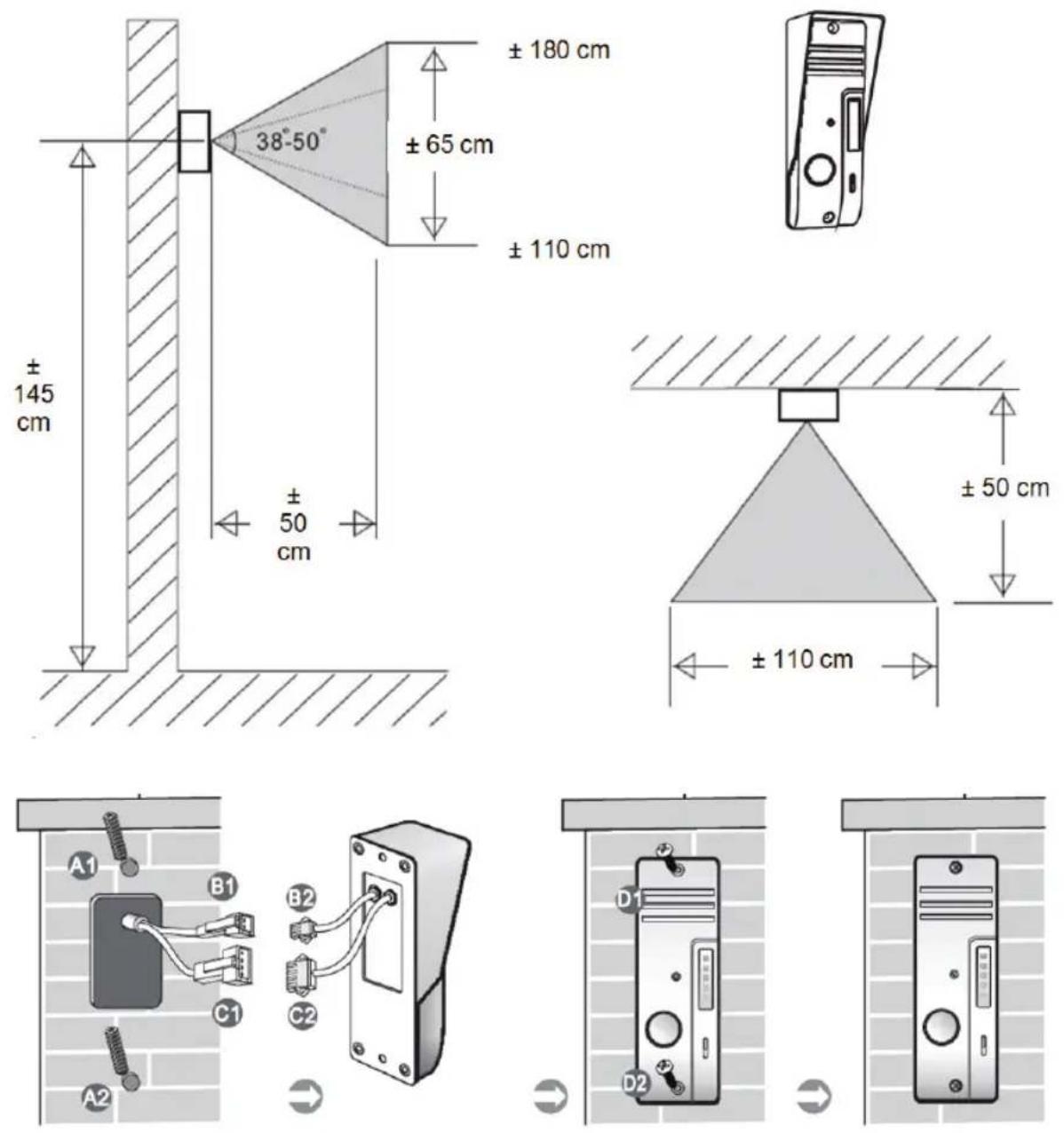

Installingering av utendørsenhet:

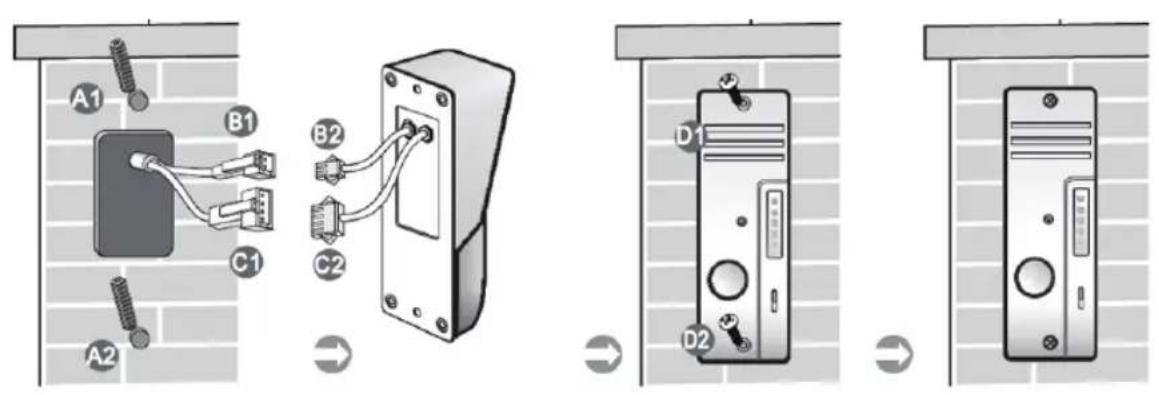

1. Drill hull i veggen aller annet materiale A1/A2 for montering av utendarsenheten og kabelen.
2. Koble koblingen B1 til B2 (for elektronisk lås av 12V, 1A hvis installer)
3. Koble til koblingen C1 til C2
4. Skru til skruenD1 og D2

Merk: Koblingene B1/B2 og C1/C2 ma befinne seg bak veggen erer annet materiale, og ikke mellom utendørsenheten og veggen erer annet materiale.

Montering av den elektroniske låsen:

Las uten adapter, oppkobling via utendarsenhet. Nár dora er lukket er kretsspenningen på 0V. Nár dora lases opp, er spanningen på 12V. Forsinkelsen er på 4-7 sekunder.

Las uten adapter, oppkobling via utendarsenhet. Nár dora er lukket er kretsspenningen på 12V. Nár dora lases opp, er spennenpen på 0V. Forsinkelsen er på 4-7 sekunder.

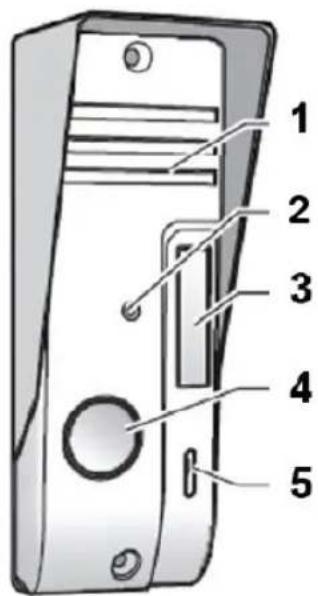

Beskrivelse og bruk av utendørsenhet:

1. Høyttaler
2. Kamera
3. IR LED for nattsyn
4. Ringeknapp
5. Mikrofon

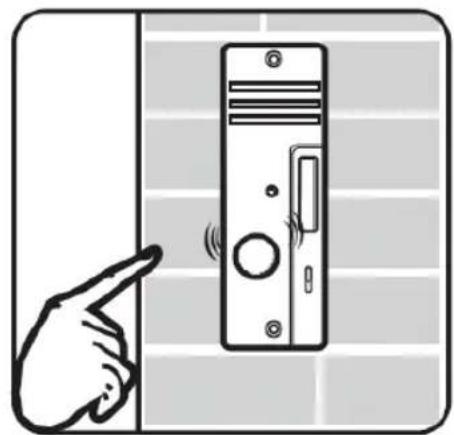

Trykk pa ringeknappen
- Innendorsmonitoren vil gi fra seg en ding dong-lyd og aktivere skjermen.

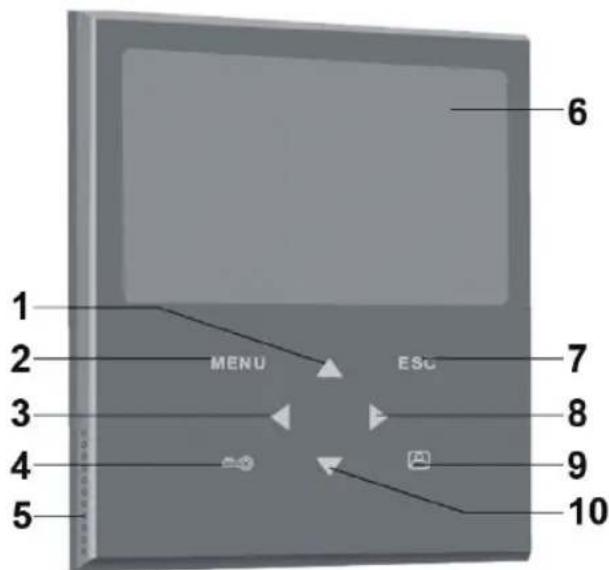

Beskrivelse av innendorsmonitoren:

1. Pilknapp OPP
2. MENY knapp
3. Pilknapp VENSTRE
4. LAs OPP knapp
5. Høyttaler
6. Skjerm
7. ESC knapp
8. Pilknapp HØYRE
9. MONTOR knapp
10. Pilknapp NED

Bruk av innendørsmonitoren:

Interkom

Nár en besökende trykker på ringeknappen på utendørsenheten vil innendørsmonitoren gi fra seg end ding dong-lyd og aktivere monitorskjermen. Innendørsmonitorskjermen vil automatisk vise et bilde av den besökende. Trykk på monitorknappen for á snakke med den besökende. Nár du er ferdig med á snakke med den besökende, trykk på monitorknappen en gang til for á skru av skjermen. Eller trykk på lás-opp knappen for á apne døra. Skjermen vil også skru seg av nár knappen ikke trykkes.

Monitor

Trykk pa monitorknapen Skjermen vil automatisk vise et bilde av utsiden av dora di. Trykk pa knappen igjen for a skru av monitoren, eller sa vil monitoren skru seg av pa egen hand.

Meny:

Trykk på monitorkappen for Åkommen til hovedmenyen. Bruk OPP eller NED piltastene for Å velge innstilling, ogBruk VENSTRE og HØYRE for Åjustere innstillingene. Trykk ESC-knappen for Å gÅ ut av menyen.

Klarhet: Juster lysstyrken på bildet

Farge: Juster fargeinnstillingene på bildet

Volum: Juster voluminnstillingene (også ringelyden)

Spesifikasjoner:

Utendørsenhet:

Operasjonsspenning

Pa

svarenhet

• Kommunikasjonssystem: Semiduplex
• Picture sensor: 1/4 CMOS farge 640x480
• IR LED: 4x IR LED, 1x EDS
  Linse: F4.5mm (H:40°, V:45°)
  Vann/stovbeskytelse:IP44
• Virkemperatur: -20^ +50^
  Vekt: 100 g
• Dimensjoner: 127 × 47 × 37 mm

Innendors Monitor

• Operasjonsspenning 15 VDC med dørapningsfunksjön
• Kommunikasjonssystem: Semiduplex
• Skjerm 7" TFT/LCD farge
• Oppløsning: 480 × 234
  Vekt: 489 g
• Dimensjoner: 197 × 187 × 18 mm

Koblingen mellom svarenheten og utendørsenheten skjer via en 4-wire kabel og kan utvides inntil 50m med en kobber/0,75mm kabel

Rens bare med en tarr klut. Ikke bruk rensemidler aller skuremidler.

Garanti:

Ingen garanti aller erstatningsansvar aksepteres ved endringer og modifiseringer av produitet ell skade forarsaket av uriktig bruk av dette produitet.

Generelt:

Utforming og spesifikasjoner kan endres uten forhandsvarsel.

Alle logoer, merker ogproduktnavn er varemeker erler registrende varemeker til de respektive eierne, og skal behandles som dette.

Behold delle veiledningen og innpakningen for fremtidigREFERANE.

Forsiktig:

Dette Produktet er markert med dette symbolet. Det betyr at brkke elektriske og elektroniskeprodukter ikke må blandes med vanlig husholdningsavfall. Det finnes egne innsamlingssystem for slikeprodukter.
