SECPH360 - Intercom HQ - Gratis bruksanvisning och manual

Produkttyp	Trådbunden videointercom
Märke	HQ
Modell	SECPH360
Utomhusenhet - Mått	127 × 47 × 37 mm
Utomhusenhet - Vikt	100 g
Inomhusmonitor - Mått	197 × 187 × 18 mm
Inomhusmonitor - Vikt	489 g
Monitorens strömförsörjning	15 V DC
Monitorens skärm	7-tums färg TFT/LCD
Skärmupplösning	480 × 234 pixlar
Sensortyp (utomhusenhet)	CMOS 1/4" färg 640×480
Mörkerseende	Ja, 4 IR-LED + 1 EDS
Synvinkel	Horisontell 40°, Vertikal 45°
Skyddsklass (utomhusenhet)	IP44
Arbetstemperatur (utomhusenhet)	-20°C till +50°C
Kommunikation	Halvduplex
Maximalt kabelavstånd	50 m med kopparkabel 0,75 mm²
Dörröppningsfunktion	Ja (12V, 1A för elektriskt lås)
Huvudfunktioner	Videointercom, mörkerseende, dörröppning, 7" skärm, handsfree
Underhåll och rengöring	Rengör med en torr trasa, använd inte lösningsmedel
Säkerhet	Öppna inte, överlåt reparationer till kvalificerad tekniker
Garanti	Ingen garanti vid modifiering eller felaktig användning

Vanliga frågor - SECPH360 HQ

Hur installerar jag inomhusmonitorn?

Fäst fästet på väggen efter att ha borrat hål för pluggar och kabelgenomföring. Anslut ledningarna (vit ljud, röd VDD, svart GND, gul video) och placera sedan monitorn på fästet.

Hur installerar jag utomhusenheten?

Borra hål A1/A2 för att fästa enheten och dra kabeln. Anslut kontakterna B1/B2 (för lås) och C1/C2, dra sedan åt skruvarna D1/D2. Kontakterna måste vara bakom väggen.

Hur fungerar dörröppningen?

När en besökare ringer, tryck på upplåsningsknappen på monitorn. Det elektriska låset får 12V i 4 till 7 sekunder för att låsa upp dörren.

Hur justerar jag bild och ljud?

Tryck på Meny-knappen på monitorn. Använd upp/ner-knapparna för att välja Ljusstyrka, Kontrast, Färg eller Volym, sedan vänster/höger för att justera. Tryck på ESC för att avsluta.

Kan man använda intercomen trådlöst?

Nej, SECPH360 är en trådbunden videointercom. Anslutningen mellan utomhusenheten och monitorn sker via en 4-trådskabel, upp till 50 meter.

Vad gör jag om skärmen inte tänds när någon ringer?

Kontrollera monitorns strömförsörjning (15V DC) och ledningsanslutningarna (vit, röd, svart, gul). Se till att kabeln inte är skadad.

Är utomhusenheten regntålig?

Ja, den har skyddsklass IP44, vilket skyddar mot vattenstänk och damm.

Hur rengör jag enheten?

Använd en torr och mjuk trasa. Använd inte lösningsmedel, slipande medel eller vätskor som kan tränga in.

Kan jag lägga till ett elektriskt lås?

Ja, utomhusenheten har kontakter för ett elektriskt lås 12V 1A. Följ medföljande installationsschema.

Vad gör jag vid funktionsstörning?

Koppla bort enheten från strömmen. Öppna inte höljet, överlåt reparationer till kvalificerad tekniker.

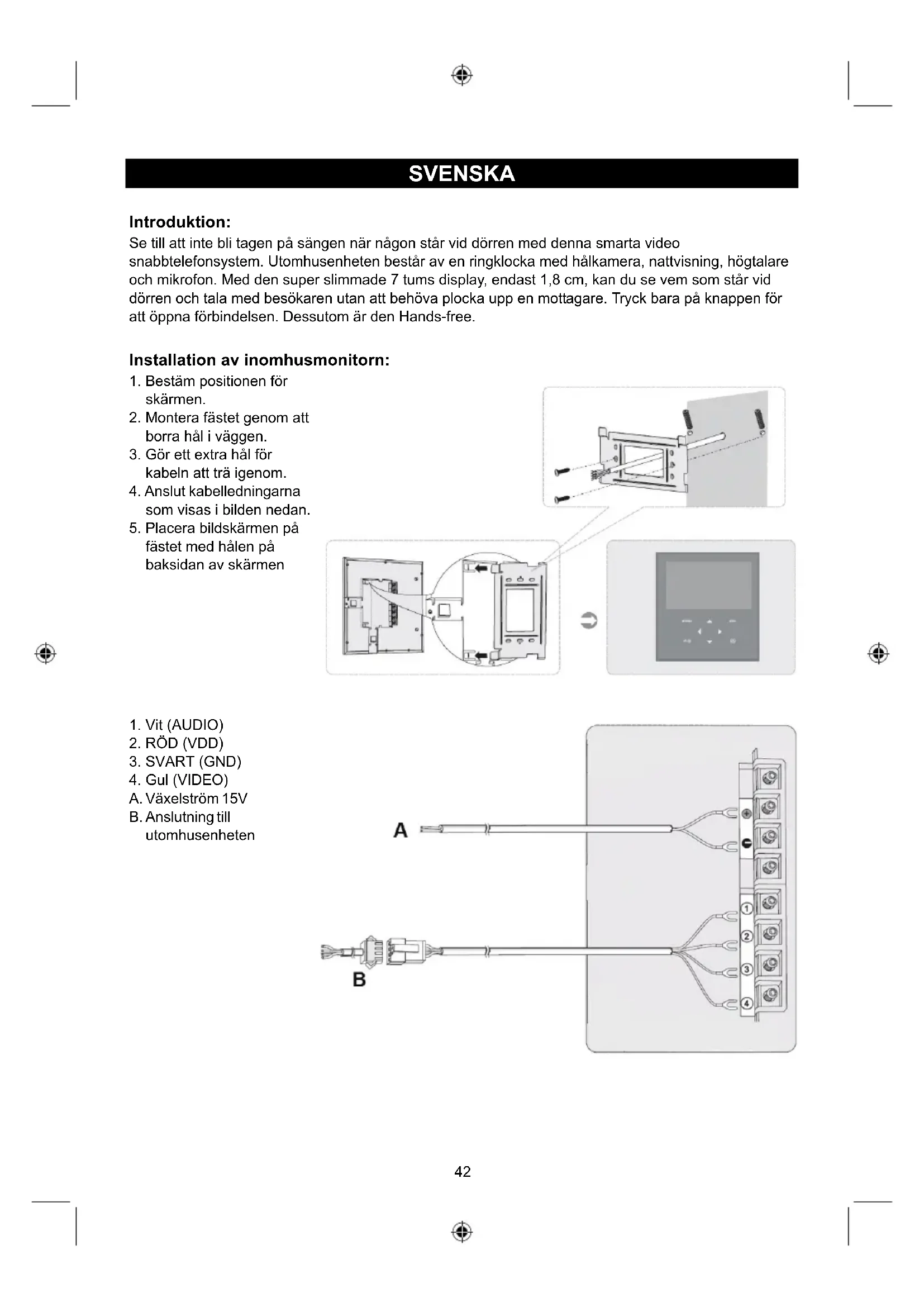

BRUKSANVISNING SECPH360 HQ

Se till att inte bl tagen pa sangen nar nagon star vid dorren medenna smarta video snabbtefonsystem. Utomhusenheten bestar av en ringklocka med halkamera, nattvisning, Hogtalare och mikrofon. Med den super slimmade 7 tums display, endast 1,8 cm, kan du se vem som star vid dorren och tala med besokaren utan att behova plocka upp en mottagare. Tryck bara pa knappen for att oppna forbindelsen. Dessutom ar den Hands-free.

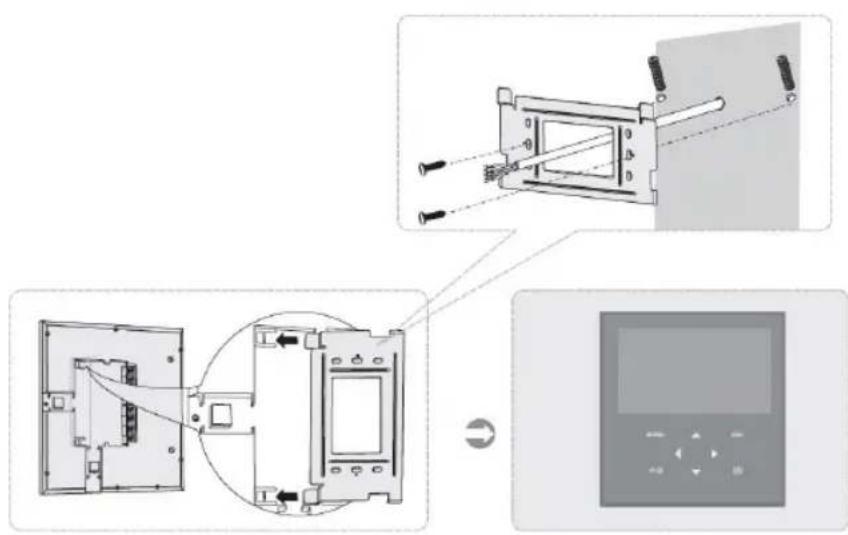

Installation av inomhusmonitorn:

1. Bestam positionen for skarmen.
2. Montera fästet genom att borra hal i vöggen.
3. Görettextrahãlfor kabelnatttraigenom.
4. Anslut kabellediningarna som visas i bilden nedan.
5. Placera bildskärmen pa fästet med halen pa baksidan av skärmen

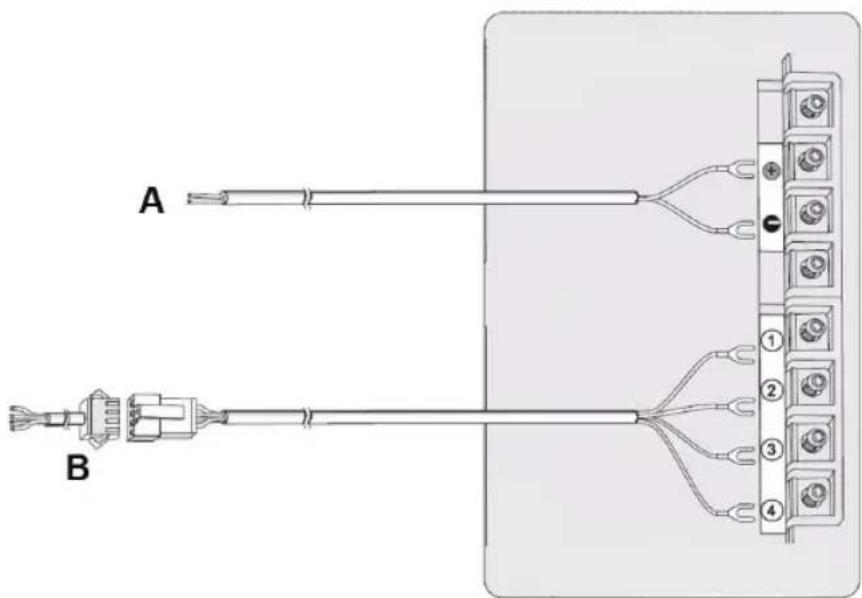

1. Vit (AUDIO)
2. ROD (VDD)
3. SVART (GND)
4. Gul (VIDEO)
   A. Växelström 15V
   B. Anslutnng till utomhusenheten

1. Borra hal i vagggen ell er annat material A1/A2 for att montera utomhusenheten och fora kabeligenom.
2. Anslut kontakten B1 till B2 (for elektroniskt lás 12V, 1A om installerad)
3. Anslut kontakten C1 till C2
4. Dra at skruvarna D1 och D2

Notera: anslutningarna B1/B2 och C1/C2 maste vara bakom vaggen erer annat material och inte mellan utomhusenheten och vaggen erer annat material.

Anslutning av elektroniskt las:

Lasautanadapter,ehalls strom via utomhusenheten.Nar dorren ar stangd ar kretsspanninger 0V.Genom att lasa upp dorren ar kretsspanninger 12V.Fordrojninger ar 4 7 sekunder.

Lasautanadapter,ehallsstromviautomhusenheten.Nardorren ar stangd,ar kretsspanningen 12V.Genom att lasaupp dorren ar kretsspanningen0V.Fordrojninger ar 4 7 sekunder.

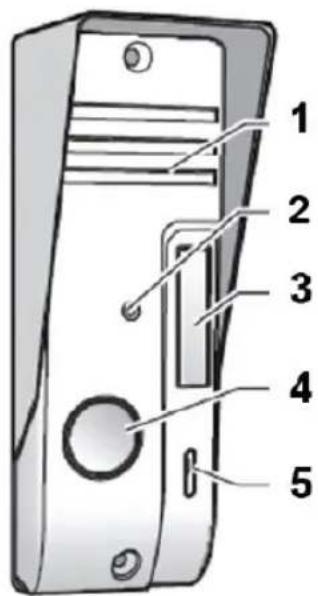

Beskrivning och drift av utomhusenheten:

1. Hogtalare
2. Kamera
3. Infrarod (IR) LED for nattvisning
4. Anropsknappen
5. Mikrofon

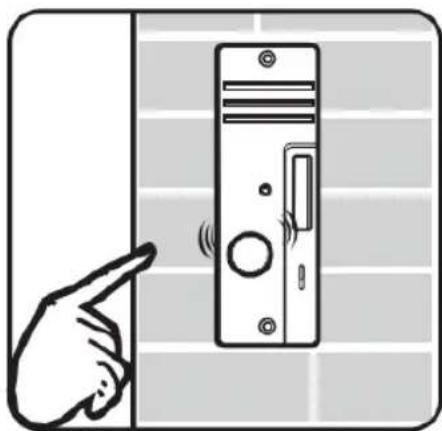

Tryck p anropsknappen
- Bildskärmen inomhus kommt att ge ett ding dang ljud och aktivera skärmen

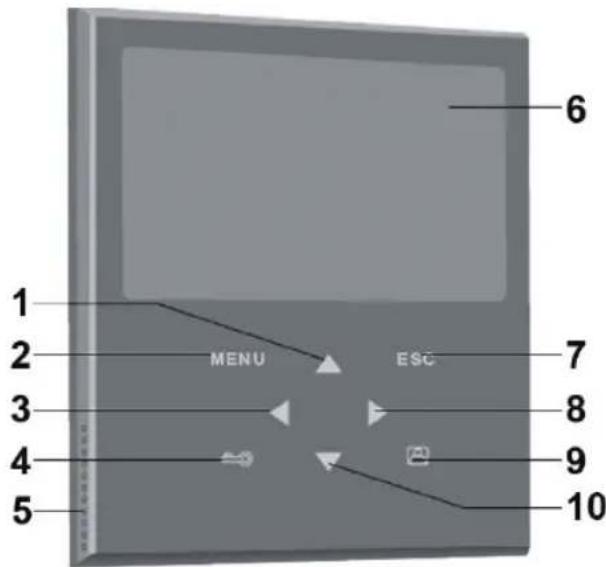

Beskrivning av bildskärmen inomhus:

1. Markörknappen upp
2. Menyknappen
3. Markorknappen vänster
4. LAs Upp - knappen
5. Hogtalare
6. Skärm
7. ESC knappen
8. Markorknappen till höger
9. Knapp till monitor
10. Markorknappen NER

Drift av bildskärmen inomhus:

Snabbtelefon

När en besökare trycker på anropsknappen till utomhusenheten,kommen bildskärmen inomhus att ge ett ding dagl jud och aktivera skärmen. Bildskärmen inomhus kommt automatiskt att visa en bild på besökaren. Tryck på bildskärmsknappen och prata med besökaren. När du har slutat prata med besökaren tryck bildskärmsknappen ingen for att stänga av den. Eller tryck på knappen for att lasa upp och öppna dörren. Skärmen kommt också att stängas av automatiskt;nar en knapp inte ar intryckt.

Bildskärn

Tryck på knappen bildskärm. Skärmen kommt automatiskt visa en bild med en bildvinkel på utsidan av dörren. Tryck på knappenigen für att stänga av skärmen annars kommt skärmen att stängas av automatiskt after ettag.

Meny

Tryck på menyknappen für att öppna huvudmenyn. Använd UP(UPP) och DOWN (NER) markörknaparna für att välja eninstalling och använd LEFT(VANSTER) och RIGHT(HÖGER) knappen für att justera inställningsvärdena. Tryck på ESC knappen für att lämna menyn.

Ljusstyrka: justera ljusstyrkan i bilden

Kontrast: Justera kontrasten i bilden

Färg: justera färgen på bildden

Volym: justera volymen (även for ding dang ljudet)

Specificationer:

Utomhusenhet:

• Driftspanning: genom en svarsenhet
• Kommunikationssystem: Semi duplex
  Bildsensor: 1 / 4 CMOS farg 640x480
• Infrarod lysdioder: 4x IR LED, 1x EDS
• Lins: F4.5mm (H:40°, V:45°)
  Vatten-/dammskydd:IP44
• Drifttemperature: -20°C +50°C
  Vikt: 100 gram
• Mått: 127 × 47 × 37 mm

Inomhus monitor:

• Driftspanning: 15 VDC medöröppningsfunktion
• Kommunikationssystem: Semi duplex
• Skärm: 7" TFT/LCD färg
• Upplösning: 480 x 234
  Vikt: 489 gram
• Matt: 197 × 187 × 18 mm

Forbindelsen mellan svarsenheten och utomhusenheten sker via en 4-wire kabel och kan forlängas upp till 50m med en kopparkabel pa 0,075 mm.

For att minska risiken for elektriska stötar börenna produit ENDAST öppnas av behörig tekniker när service behövs. Dra ut strömkabeln frän eluttaget och koppla ur all annan utrustning om nagot problem skulle uppstä. Utsätt inteprodukten für vatten eller fukt.

Underhäll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehälter进展情况medel eller slipmedel.

Garanti:

Ingen garanti gäller vidändringar eller modifieringar avprodukten aller for skador som har uppstäatt på grund av felaktig användning avenna produit.

Allmänt:

Utseende och specifikationer kan komma att andrasutan foregående meddelande.

Alla logotyper och produktnamn ar varumärken eller registrarade varumärken som tillhör sina ägare och ar härde erkända som södana.

Behäll bruksanvisingen och Förpackningen für eventuelt fremtida behov.

Obs!

Produkten ar markt medenna symbol som betyder att anvanda elektriska aller elektroniskaprodukter inte far slängas bland vanliga hushallssopor. Det finns särskilda atervinningsystemfor dessaprodukter.
