| Termék típusa | Többszabványú CB rádió adó-vevő |
| Márka | PNI |
| Modell | Escort HP 7120 |
| Méretek (H x Ma x Mé) | 110 x 120 x 28 mm |
| Tömeg | 385 g |
| Tápellátás | 13,8 V DC (12-13,8 V), max 2 A |
| Frekvenciasáv | 26,965 – 27,405 MHz (CB sáv) |
| Adóteljesítmény | 4 W (AM/FM szabvány szerint) |
| Moduláció | AM és FM (választható) |
| Csatornák | 40 csatorna (szabvány szerint, dE esetén akár 80) |
| CB szabványok | EU, CE, UK, PL, I, I2, dE, In (választható) |
| Fő funkciók | Csatorna pásztázás, manuális (SQ) és automatikus squelch (ASQ), RF erősítés, vészcsatorna 9/19, zárás, hangerő és squelch beállítás a mikrofonról |
| Kijelző | LCD kijelző csatorna, mód, RX/TX, pásztázás, ASQ, RF erősítés és jelerősség jelzőkkel |
| Csatlakozók | Mikrofon csatlakozó (elöl), külső hangszóró aljzat 3,5 mm (hátul), antenna csatlakozó SO-239 (hátul), tápkábel biztosítékkal |
| Mellékelt antenna | PNI Extra 48: mágneses talpú CB antenna, 440 mm-es ostor, >5 dBi nyereség, SWR <1,2:1, impedancia 50 Ω, max 150 W teljesítmény |
| Üzemi hőmérséklet | -26°C és +60°C között |
| RX érzékenység | 0,25 μV (12 dB SINAD) |
| Hangerő | 1 W 8 Ω-on |
| Biztosíték | 2 A 250 V F típusú (a tápkábelben) |
| Biztonság | Ne továbbítson antenna nélkül; használat előtt ellenőrizze az SWR-t; ne tegye ki nedvességnek vagy szélsőséges hőmérsékletnek; használjon stabilizált 13,8 V tápegységet |
| Karbantartás | Tisztítsa puha, száraz ruhával; ne használjon oldószereket; felhasználó által javítható alkatrész nincs |
| Javíthatóság | Javítás esetén forduljon a PNI által akkreditált szervizközponthoz |
Gyakran ismételt kérdések - Escort HP 7120 PNI
Felhasználói kérdések a következőről Escort HP 7120 PNI
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Walkie-talkie PDF formátumban ingyenesen! Találja meg kézikönyvét Escort HP 7120 - PNI és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. Escort HP 7120 márka PNI.
HASZNÁLATI ÚTMUTATÓ Escort HP 7120 PNI
Kérjuk, olvassa el a következő ovintézkedéseket, hogy megelózze a tuzet, a személyi sérülést vagy az allomás megsemmisítését
Ne probálja meg allitani az allomást a veszelyes gezetés kozben.
Ez az állomás 13,8 V DC típfeszültsegreletttervezne. Ne használjon 24 V-os akkumulátort az állomás típlaláshoz.
Ne helyezze az allyomast tulsgosan nedves, nedves vagy instabil feluetre.
Ne csatlakoztassa az antennat atvitel, egesi serulés vagy aramutés eseten.
Tartsa távol az interferenciát okozó eszközöket (pl. TV, generator stb.)
A szívritmus-szabályozókat használoknak javasoljuk, hogy az átvitel során távol tartsák az antennat, és különösen ne érintsek meg.
Ne csatlakoztasson femtargyakat a belso elektromos oldalhoz; aramutes veszelye.
Kerulni kell az expoziciot allomás az alacsonyabb homérseklen, mint -30^ , és nagyobb, mint +60^ , a homérseklet a jarmu esetenként meghaladhatja a 80^ C-on, ami maradando károsodast okozhat, ha hosszan tartó expozićio. Ne tegye ki az allomást napfenynek.
Ne helyezzen semmit a keszülékre, mert megakadályozza a hütest.
Ellenorzze, hogy van-e eleg akkumulatortoltje a gyors kiurules elkerulse erdekuben.
Fontos, hogy a motor inditasa elott allitsa le az allomast, hogy elkerulje a magas inditasi feszultseg altal okozott krokat.
ABiztositek cserejkor 2A 250 V tipusu biztositeket kell hasznalni. Semmilyen korulmenyek kozott ne hasznaljon magasabb erteket.
Ha az állomásból érkezik rendellenes szag vagy fust, akkor azonnal kapcsolja ki a készüléket
Ne továbbítsa a hatalom hosszú ideig, az állomás forró lehet.
Tartsa távol az állomást a gyermekektól.
MÁS FIGYELMEZTETÉSEK:
Mielott csatlakoztatná vagy használja ezt a terméket, olvassa el figyelmesen az üzemeltetésiutasítást.
Tartsa meg ezt a kezikonyvet a késöbbiekben.
Az adó használata elött csatlakoztassa az antennát. Ellenőrizze az ADR-t a kiadás elött. A tul magas ADR miatt az állomás vége megsemmisülhet, ami nem tartozik a jotállás hatálya alá.
Nincsenek felcserelheto komponensek. Javitasokert forduljon egy hivatalos szervizhez.
A tuzveszely elkerulése érdekébenCsak megfelelo tapegységet használjon.
PNI Escort HP 7120 lehet hasznalni mint egy hordozható adovevo a jarmüvekben vagy egy alap adovevo ha egy megfelelo áramforrástBiztositanak neki. A keszülek betartja legujabb europai szabványokat. Ezeknek a kivalasztott szabványoknak a segitségével Europa összes országaiban lehet hasznalni. Kérjuk, valassza ki azt a felhasznalasi szabványt ami abban az országban engedélyezett.
TULAJDONSÁGOK
Multi-standard keszulek
- Up/Down gombok a mikrofonon
Csatornakeresés
- LCD képernyő
- allthatoASQ
RF Gain
Surgossegi gomb 9/19
- Csatlakozó külsohangszoróhoz
TERMÉK LEÍRÁSA
| Nr. K | Kulcs Rövid lenyomás Hosszú lenyomás | |
| 1 Hangszoró -- | ||
| 2 SQ/ASQ | A zömök kézi aktiválása és vezérlése | Az ASQ aktiválása/deaktivalása |
| 3 RF | Gain RF Gain engedélyezéseletitlása -- | |
| 4 EMG | Vészhelyzeti csatornák kiválasztása 9/19 | A kulcszár funkció aktiválása/deaktivalása |
| 5 | Fel/le gombok | Csatornaválías, ványto szintváltás |
| 6 | Gomb on/off Volum | - |
| 7 A/F | Schimbare mod AM/FM | A csatorna szkennelési funkció aktiválása |

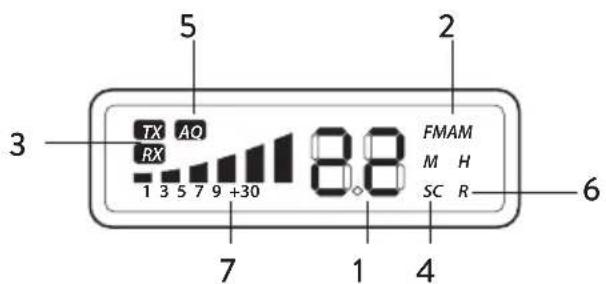

1 - Csatornakivalasztás
2 - AM/FM mod
3 - RX/TX: vetelezési jelzö (RX) és leadási (TX)
4 - SC: SCAN funkció aktívalva
5 - AQ: automatikus zajzár aktív
6 - R: RF GAIN activ
7 - J el indicador vetelezet/jelerosség leadasa

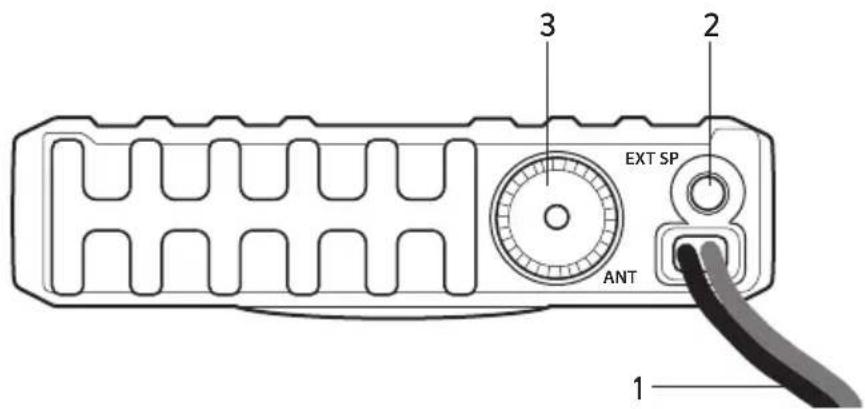

HÁTLAP
1-Tapkabel
2 - Udiokimenet külso hangszorónak
3 - Antenna csatlakozó
TELEPITÉS
Telepités elott Ellenorizze a radiot es az osszes tartozékot.
Kapcsolja be a radiot a csomagban talalható cigarettagyújto dugóval. A radiot 12 - 13,8 V kozotti feszültsegre kell pátláni. A pátkábelre szerelt biztositék megvédia radiot a múszaki hibák vagy a helytelen polaritas által okozott károktól. Ha aBiztositék fujt, elösztör szüntesse meg az okot, majd cserélje ki az F3A 250V típusával.
A radió inditása elött Ellenörizze a csatlakozásokat. Győződjön meg róla, hogy nincs veszélye a rovidzárlatnak.
Házban való használat
Haszálja a keszüléket a házbanCsak egy stabil pátegységgel ami legalább 2A 12 - 13.8Vbiztosít . Instabil árramforrások vagy elemtöltok nem ajánlott ezt kárt okozhatnak.CsatlakoztassaTapellatáshoz a piros gezetéket a positiv (+) terminálhoz és a fekete gezetéket (-) terminálhoz.
ANTENNA FELSZERELESE
Csatlakoztassa a CB antennat a Radio adovevô hatoldalan levó antenna konnektorjához. Az antenna CB sávban kell legyen kalibrálva. Ehhez használjanak egy S-métert. Egy jo távolsági kommunícióhoz az SWR kisebb kell legyen mint 2. Egy SWR meg felismerheti, hogy az antenna hibás, vagy rovidzárlat van az antenna csatlakozásánál. Ne adjanak le soha antenna nélkül.
Megegyzés: Az antennat messzébb kell telepiteni más antennaktól vagy interferencia forrásoktól. A CB antennat altalában a jarmu legmagasabb pontjához kell felszerelni egy fémövezetes helyre. Egy nagyobb fémfelület elengedhetetlen az antenna jobb muködéséhz. Egy üvegszálas vagy muanyag kabinok telepítéséhz különleges antennákat használhatnak amelyek asztalt igényelnek.
HASZNÁLATI UTSITÁS
- Adóvevo keszülék elindítása/megállítása: Forgassa el az állomást a [6] oramutató jarásával megegyező irányba forgatásával. Az aktuális szabvány, majd a kivalasztott csatorna egyesian sodpercig megjelenik a képernyőn. Az állomás leállításához forgassa el a [6] gombat az oramutató jarásával ellentétés irányba.
Megjegyzés: Az állomás a gyárból a 22-es csatornán, a CE szabványon van beàllitva.
- Csatorna kivalasztasa: Továbbra is forgassa el a [6] gombot az oramutato jarásával megegyező irányba a kivist szint beallitásához.
- Csatorna kivalasztása: A csatorna számának modosításához nyomja meg az [5] gombokat az allomáson vagy a mikrofon fel/le gombjait.
- Az SQ funkció aktivalása/deaktivalása: Nyomja meg roviden a [2] gombot. A képernyón megjelenik azactualis szint. A fel/le gombokkal valassza ki a kivant SQ-szintet (0,1-tól 2,8-ig) vagy az OF-t a funkció kikapcsolásához.
0.F = Zajz kikapcsolva
0.1 = a zajzár legkisebb szintje
2.8 = az zajzár legmagasabb szintje
Megegyzés : Egy nagyobb zajzár szint egy erösebb jelt igényel, hogy kinyissa az adóvevo készülék hangszoróját és, hogy vetelezni tudjon.
- Az ASQ funkció aktivalása/deaktivalása: Hosszan nyomja meg a [2] gombot az ASQ funkció aktivalásahoz. Az "AQ" ikon és az aktualis ASQ szint megjelenik a képernyőn. A fel/le gombokkal valassza ki a kívant ASQ-szintet (A.1-tól A.9-ig). Az ASQ funkció kikapcsolásához nyomja meg hosszan a [2] gombot.
A.1 = legkisebb szint
A.9 = a legnagyobb automatikus zajzár szint
Note:
Megjegyzés :Egy nagyobb ASQ szint egy erössebb jeleket igenyel, hogy kinyissa az adóvevo keszülékét és, hogy vetelezzen.
- AM/FM modulación kivalasztása: Nyomja meg roviden a [7] gombot az AM és az FM bözötti valtáshoz. A kivalasztott modulación megjelenik a képernyón.
Megjegyzés: A modulació módosítása elótt Ellenőrizze a kivalasztott szabályt.
- RF Gain Ellenörzsés: Nyomja meg roviden a [3] gombot. Az "R"ikon megjelenik a képernyón, és az aktuális RF erősítési szint villog. A fel/le gombokkal modosúthatja a szintet (06, 12, 18, 24, 30, 36, 42, 48, 54).
Megjegyzés: Javasoljuk a letiltott RFG funkciot (vagy a 06-as szintet a hangosabb teruleteken)).
-
Valasszon veszhelyzeti csatornakat: Nyomja meg roviden a [4] gombot. A 09-es csatorna szama villog a képernyón, majd nyomja meg úra, a csatorna száma villoggi kezd a 19-es képernyón.
-
A kulcszár funkció aktivalása/deaktivalása: Nyomja meg a [4] gombot. Az "LC"ikon megjelenik a képernyón. A billentyuszár funkció aktiv. Nyomja meg ismét a [4] gombot, az OF megjelenik a képernyón. A billentyuszár funkció le van tiltva.
- Csatornaolvasasi funkció aktivalása/deaktivalása: Nyomja meg a [7] gombot a csatornaszkennelés indításahoz. A képernyőn megjelenik az "SC" ikon. A fel/le gombokkal modosithatja a szkennelés irányát. A szkennelési funkció kikapcsolásahoz nyomja meg ismét a [7] gombot vagy a mikrofon PTT gombját.
CB SZABVÁNY VÁLTOZÁSA
A CB rádio használatának normajának modosításához tegye a következőket:
- Az allomás bekapcsolása kozben tartsa lenyomva a [7] - A/F gombot
- Nyomja meg a fel/le gombot a kivist szabvany kivalasztasahoz
- Zárja be és indítsa újra az állomást. Közvetlenül a bekapcsolás után egy pillanatra megjelenik az aktuális szabvány.
FREKVENCIATÁBLAZAT:
| Norm | Frequency (MHZ) | Channels Country | EMG (9/19) | |
| EU 26.965-27.405 | 40CH (4W) AM/FM | AT, BE, BG, CH, CY, DK, EE, ES, FI, FR, GR, HR, HU, IE, IS, IT, LT, LU, LV, NL, NO, PT, RO, SE, SI | CH09: 27.065MHz AM/FM CH19: 27.185 AM/FM | |
| CE 26.965-27.405 | 40CH (4W) FM only | RO, MT | CH09: 27.065MHz FM CH19: 27.185MHz FM | |
| UK | 27.60125-27.99125 | 40CH (4W) FM only | UK | CH09: 27.68125MHz FM CH19: 27.78125MHz FM |
| PL 26.960-27.400 | -5KHZ40CH (4W) AM/FM | PL | CH09: 27.060MHz AM/FM CH19: 27.180MHz AM/FM | |
| I 26.965-27.405 | 40CH (4W) AM/FM | IT | CH09: 27.065MHz AM/FM CH19: 27.185MHz AM/FM | |
| I2 26.965-26.955 | 34CH (4W) AM/FM | IT | CH09: 27.065MHz AM/FM CH19: 27.185MHz AM/FM | |
| dE | 26.965-27.405 | 01CH-40CH (4W) AM/FM | DE | CH09: 27.065MHz AM/FM CH19: 27.185 AM/FM |
| 26.565-26.955 | 41CH-80CH (4W) FM only | |||
| In 26.965-27.275 | 27CH (4W) AM/FM | IN | CH09: 27.065MHz AM/FM CH19: 27.185MHz AM/FM | |
KÜLSÖ HANGSZORÖ
Tud csatlakoztatni egy külso hangszoró (8 Ohm) egy 3.5mm audiokimentethez ami a keszülék hátuljan talalható. Ebben az esetben a belso hangszoró automatikusan kikapcsolodik.
VISSZATERÉS A GYÁRIBEÁLLITASOKHOZ
- Nyomja meg a [2] - SQ gombot az állomás bekapcsolása kozben.
- Az "rt" ikon megjelenik a képernyón
- Minden beallitas es funkció visszaáll
MUSZAKI ADATOK
| Frekvencia 26.965-27.405 MHz | |
| Méretek 110 X 120 X 28 mm | |
| Súly 385 g | |
| Tápellátás 13.8V | |
| Fogyasztás 2 A max | |
| Üzemi hòmér séklet -26°C ~ +60°C | |
| Hibás frekvencia ±300HZ | |
| Erőátvitel 4 Watt | |
| Hibás átvétel < 4 nW (-54 dBm) | |
| Szomszédos csatorna teljesítmény < 20 μW | |
| FM eltérés 1.7KHZ-2.0KHZ | |
| AM modulációs index 80%-90% | |
| RX érzelénység | 0.25uv@12db |
| Képelyomás | 70 dB |
| Szomszédos csatorna elnyomás | 60 dB |
| Audió kimenet | 1 Watt 8 Ohm |
| Frekvenciaválasz | 300-3000 Hz |
PNI EXTRA 48 CB ANTENNA
A PNI EXTRA 48 egy kicsi CB rádioantenna személygépkocsikhoz és teherautókhoz egyarant, kompatibilis a piacon található összes CB rádioval. Nagyon konnyu telepiteni a csomagban található magneses alap segitségével.
TELEPITÉSI UTMUTATÓ
Rögzítse az antennát a magneses alapra, és helyezze az auto kupolájának bözpere. Csatlakoztassa az antennát egy CB rádiohoz.
Megjegyzés: Az antennat gyárilag hangolták.
MUSZAKI ADATOK
| Frekvencia 26 - 28Mhz | Ostor hossza 440 | mm | |
| Nyereség >5dbi Kábel | RG174, L=4000 mm | ||
| S.W.R. <1.2:1 Polarizácio Függóleges | |||
| Erő Max. 150W Anyag | Üvegszál | ||
| Impedancia | 50 Ohm | Mágneses tartó | 103 x 66 x 40 mm |
AVVERTENZE SPECIALI
HU-Orszagok, ahol kulönleges korlatozások vannak érvényben (licenc/nyilvántartás)
HU: Egyszerusitett EU Megfelelesi Közlemeny
SC ONLINESHOP SRL kijelenti azt, hogy a CB Radió PNI Escort HP 7120 megfelel az RED 2014/53/UE irányelvnek. Az EU-megfelelosegi nyilatkozat teljes szövege a kovetkezo internetes cimen erhető el: https://www.mypni.eu/products/6782/download/certifications
