HASZNÁLATI ÚTMUTATÓ Escort HP 9001 PRO PNI

HU Használati utasítás 23

⚠️ Kérjük, olvassa el a következő óvintézkedéseket, hogy megelőzze a tüzet, a személyi sérülést vagy az állomás megsemmisítését
⚠️ Ne próbálja meg állítani az állomást a veszélyes vezetés közben.
⚠ Ez az állomás 12V-24V DC tápfeszültségre lett tervezve.
⚠️ Ne helyezze az állomást túlságosan nedves, nedves vagy instabil felületre.
⚠️ Ne csatlakoztassa az antennát átvitel, égési sérülés vagy áramütés esetén.
⚠️ Tartsa távol az interferenciát okozó eszközöket (pl. TV, generátor stb.)
⚠️ A szívritmus-szabályozókat használóknak javasoljuk, hogy az átvitel során távol tartsák az antennát, és különösen ne érintsék meg.
⚠️ Ne csatlakoztasson fémtárgyakat a belső elektromos oldalhoz; áramütés veszélye.
⚠️ Kerülni kell az expozíciót állomás az alacsonyabb hőmérsékleten, mint -26°C, és nagyobb, mint + 60°C, a hőmérséklet a jármű esetenként meghaladhatja a 80 °C-on, ami maradandó károsodást okozhat, ha hosszan tartó expozíció. Ne tegye ki az állomást napfénynek.
⚠️ Ne helyezzen semmit a készülékre, mert megakadályozza a hűtést.
Ellenőrizze, hogy van-e elég akkumulátortöltője a gyors kiürülés elkerülése érdekében.
⚠️ Fontos, hogy a motor indítása előtt állítsa le az állomást, hogy elkerülje a magas indítási feszültség által okozott károkat.
⚠️ A biztosíték cseréjekor 2A 250 V típusú biztosítékot kell használni. Semmilyen körülmények között ne használjon magasabb értéket.
Ha az állomásból érkezik rendellenes szag vagy füst, akkor azonnal kapcsolja ki a készüléket
⚠️ Ne továbbítsa a hatalom hosszú ideig, az állomás forró lehet.
⚠️ Tartsa távol az állomást a gyermekektől.

EGYÉB FIGYELMEZTETÉS:

Mielött csatlakoztatná vagy használja ezt a terméket, olvassa el figyelmesen az üzemeltetési utasítást. Tartsa meg ezt a kézikönyvet a későbbiekben.

Az adó használata előtt csatlakoztassa az antennát. Ellenőrizze az ADR-t a kiadás előtt. A túl magas ADR miatt az állomás vége megsemmisülhet, ami nem tartozik a jótállás hatálya alá.

Nincsenek felcserélhető komponensek. Javításokért forduljon egy hivatalos szervizhez. A tűzveszély elkerülése érdekében csak megfelelő tápegységet használjon.

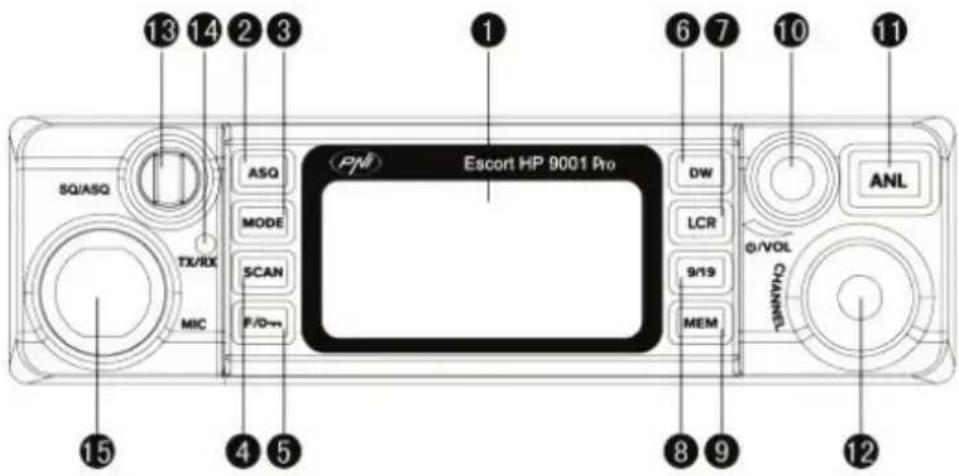

13 14 2 3 SQ/ASQ TX/RX MIC ASQ MODE SCAN F/O-m Escort HP 9001 Pro DN LCR 9/19 MEM ANL O/VOL CHANNEL 8 9 12

1. LED képernyő
2. ASQ aktiváló gomb
3. AM/FM sáv kiválasztó gomb
4. Automatikus csatorna keresés gomb
5. Billentyüzár gomb - tartsa ezt a gombot 2 másodpercig a billentyüzet lezárásához/feloldásához
6. Kiválasztó gomb 2 csatornás működéshez
7. A képernyő színének módosítása
8. Sürgösségi csatornaválasztó gomb 9/19
9. Csatorna tároló gomb
10. Hangerő be/ki/hangerőszabályzó gomb
11. Háttér-zajcsökkentő gomb (ANL)
12. Csatornaváltó gomb
13. Squelch gomb/ASQ szint: Forgassa a gombot kifelé, hogy beállítsa a squelch; Forgassa a gombot befelé, hogy automatikusan állítsa be a hangot
14. LED vételi/emissziós jelző (TX/RX)
15. Mikrofon csatlakozó

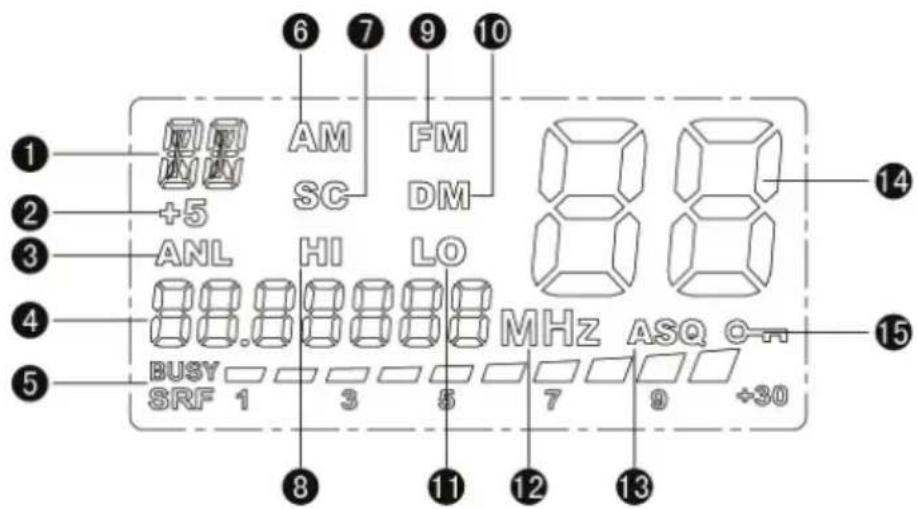

A KÉPERNYÖN MEGJELENŐ MUTATÓK LEÍRÁSA:

① ② +5 ③ ANL HI LO ④ 00.00 00.00 MHz ASQ ⑤ BUSY SRF 1 3 5 7 9 ÷30 ⑥ AM FM SC DM ⑦ 8 14 ⑧ 11 12 13

1. Információk arról, hogyan működik
2. Frekvencia + 5KHz
3. ANL = zajelemzö
4. Aktuális működési frekvencia kijelzés
5. Jelerösség jelző
6. AM sáv működési jelzője
7. Szkennelés állapotjelző
8. Tápfeszültségjelző teljes erőteljesen

9. FM sáv működési jelzője

10. 2-csatornás működésjelző

11. Kis teljesítményű működtető kijelző
12. Egységfrekvencia mérőegység kijelzője
13. ASQ funkciójelző (automatikus csengőhang)
14. A csatornaszám jelzője
15. Billentyüzet zárolva jelző

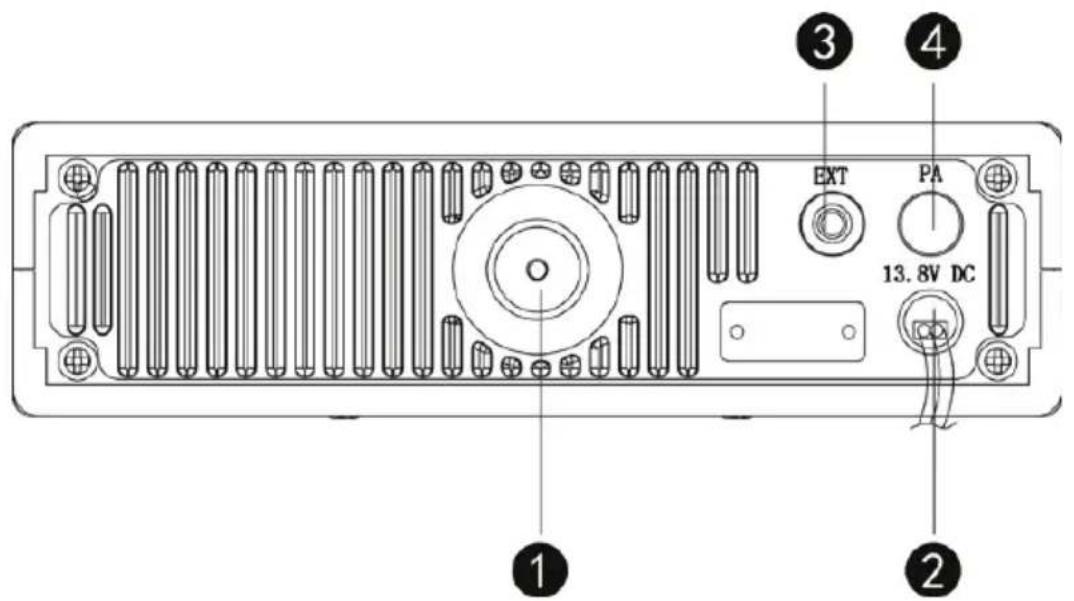

HÁTSÓ PANELLEÍRÓ:

1. Antenna csatlakozóaljzat
2. Kimeneti tápkábel
3. Külső hangszóró csatlakozóaljzat
4. Plug-in csatlakozó számítógépes programozó kábelhez (csak szolgáltatás)

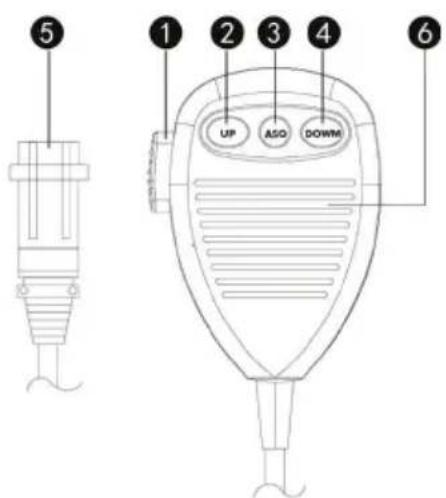

MIKROFON LEÍRÁSA:

-PTT gomb
-Csatornaváltó gomb
-ASQ aktiváló gomb
-Csatornaváltó gomb
-Mikrofon csatlakozó
-mikrofon

⑤ ① ② ③ ④ ⑥ UP ASO DOWN

A mikrofon vezeték végén levő csatlakozót az állomáshoz kell csatlakoztatni.

HASZNÁLATI UTASÍTÁSOK

1. Csatlakoztassa az antennát az adó mögötti dugóhoz
2. Az állomásnak nagy figyelmet kell fordítania a polaritásra
3. Fordítsa el az állomást az óramutató járásával megegyező irányba történő elforgatásával
4. Állítsa be a zajszintet a squelch gombon vagy nyomja meg az automatikus beállító gombot ASQ
5. Nyomja meg a csatorna kiválasztó gombot, amíg el nem éri a kívánt csatornát

MEGJEGYZÉS: Ha a csatornaváltó nem működik, nyomja meg a billentyűzár gombot, és próbálja újra.

Bemondáshoz nyomjuk meg és tartsuk lenyomva az AV-gombot, majd beszéljünk a mikrofonon.

A fogadáshoz engedje fel az AV-gombot.

MÓDOSÍTSA A NORMÁT

A frekvencia sáv módosításához tegye a következőket:

• Állítsa le az állomást
• Nyomja meg egyszerre az F/lock és a MEM gombokat az állomás bekapcsolásakor
• Engedje fel a gombokat, majd forgassa el a csatornaváltó gombot, figyelve a képernyőn megjelenő karakterek változásait a bal felső sarokban.
• Az FM vagy AM mód kiválasztása a MODE gomb segítségével történik.

Alapértel-mezett	Frekvencia (MHZ)	Csatornák Ország EMG (9/19)
EU 26.965-	27.405 40CH (4W) AM/FM		AT, BE, BG, CH, CY, DK, EE, ES, FI, FR, GR, HR, HU, IE, IS, IT, LT, LU, LV, NL, NO, PT, RO, SE, SI	CH09: 27.065MHz AM/FMCH19: 27.185 AM/FM
EC 26.965-	27.405	40CH (4W)Csak FM	RO, MT	CH09: 27.065MHz FMCH19: 27.185MHz FM
EI 26.965-	27.405 40CH (4W) AM/FM IT, DE, FR, ES			CH09: 27.065MHz AM/FMCH19: 27.185 AM/FM
PL 26.960-	27.400	-5KHZ40CH (4W) AM/FM	PL	CH09: 27.060MHz AM/FMCH19: 27.180MHz AM/FM
UK	27.60125-27.99125	40CH (4W)Csak FM	UK	CH09: 27.68125MHz FMCH19: 27.78125MHz FM
dE	26.965-27.405	01CH-40CH (4W)AM/FM	DE	CH09: 27.065MHz AM/FMCH19: 27.185 FM
	26.565-26.955	41CH-80CH (4W)Csak FM

AVVERTENZE SPECIALI

HU-Országok, ahol különleges korlátozások vannak érvényben (licenc/nyilvántartás)

EU közlemény egyszerűsített megfelelés

SC ONLINESHOP SRL kijelenti, hogy a CB rádió CB PNI Escort HP 9001 Pro megfelel az RED 2014/53/UE irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege a következő internetes címen érhető el: https://www.mypni.eu/products/7005/download/certifications
