MANUAL DE USUARIO Escort HP 9001 PRO PNI

ES Manual de usuario 15

Os pedimos por favor a que leáis las siguientes precauciones para prevenir los incendios, las lesiones personales o la destrucción del dispositivo.
No intente ajustar el dispositivo mientras conduce el coche, es peligroso.
Este dispositivo está diseñado para utilizarlo con una fuente de alimentación de 12V/24V.
No coloque el aparato sobre una superficie con mucho polvo, humedad o inestable.
No conecte la antena durante la transmisión, hay riesgo de quemaduras o descarga eléctrica.
⚠️ Os pedimos por favor a que mantengáis una distancia de los dispositivos que causan interferencias (como TV, generadores)
Se recomienda a los usuarios de marcapasos que mantengan una distancia de la antena durante la transmisión y, especialmente, que no la toquen.
No acerque objetos metálicos de la parte eléctrica interna; peligro de descarga eléctrica.
Evite exponer la estación a temperaturas por debajo de -30 °C y por encima de +60 °C, la temperatura en un vehículo a veces puede exceder los 80 °C, lo que puede causar un daño irreparable a la exposición prolongada. No exponga la estación a la luz solar.
No coloque nada sobre el aparato, ya que evitará a que se enfríe.
Verifique si la batería está suficientemente cargada para evitar una descarga rápida.
Es importante detener la estación antes de arrancar el motor para evitar daños causados por el alto voltaje de arranque.
⚠ Al reemplazar el fusible, debe usar un fusible de 2A 250V tipo F. Bajo ninguna circunstancia use un valor más alto.
Si se detecta un olor anormal o humo proveniente del dispositivo, apague el aparato inmediatamente.
No transmita durante mucho tiempo, el dispositivo puede calentarse.
⚠️ Mantener la estación fuera del alcance de los niños.

OTRAS ADVERTENCIAS:

Antes de conectar o utilizar este producto, os rogamos a que leáis con atención estas instrucciones de utilización. Guarda este manual para poder utilizarlo más adelante.

Antes de que utilice el dispositivo, le rogamos a que conecte la antena. Verifique el SWR antes de empezar la transmisión. Un SWR demasiado grande puede causar la destrucción del final, lo que no está cubierto por la garantía.

No hay componentes que pueden ser reparados por el usuario. Para reparaciones póngase en contacto con un centro de reparaciones autorizado. Para evitar el riesgo de incendio no utilice nada más que una fuente de alimentación adecuada.

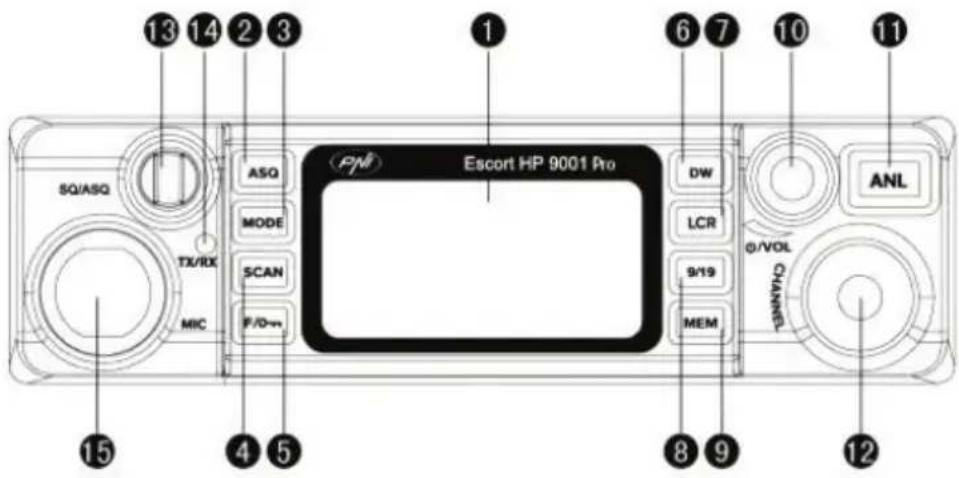

DESCRIPCIÓN PANEL FRONTAL:

13 14 2 3 SQ/ASQ TX/RX MIC ASQ MODE SCAN F/O-m Escort HP 9001 Pro DN LCR 9/19 MEM ANL 6 7 10 0/VOL CHANNEL 8 9 12 15 4 5

1. Pantalla LED
2. Botón inicio ASQ
3. Botón de selección de la banda de frecuencia AM/FM
4. Botón escaneo automático de canales
5. Botón bloqueo teclado — mantenga pulsado este botón durante 2 segundos para bloquear/desbloquear el teclado
6. Botón de selección para operar en 2 canales
7. Botón para cambiar el color de la pantalla
8. Botón para seleccionar el canal de emergencia 9/19
9. Botón memorización canal
10. Botón para encender/apagar/ajustar el volumen
11. Botón para anular el ruido de fondo (ANL)
12. Botón para cambiar el canal
13. Botón squelch/ajuste squelch automático (ASQ level): gire el botón hacia el exterior para ajustar el squelch; gire el botón hacia interior para ajustar el squelch automáticamente
14. LED indicador recepción/transmisión (TX/RX)
15. Conector para micrófono

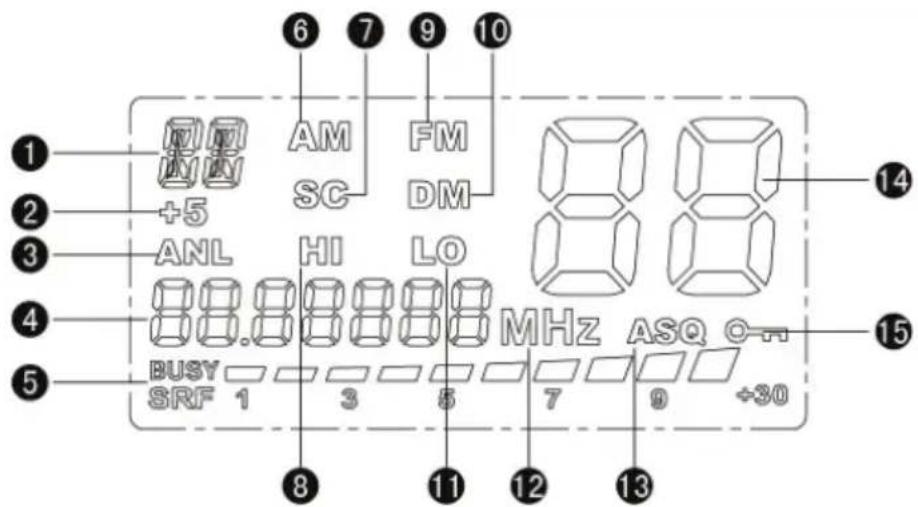

DESCRIPCIÓN INDICADORES DE LA PANTALLA:

1. Informaciones sobre el modo de funcionamiento
2. Banda de frecuencia +5KHz
3. ANL = analizador de ruido
4. Indicador banda de frecuencia actual
5. Indicador intensidad de señal
6. Indicador de funcionamiento en banda de frecuencia AM
7. Indicador del estado de escaneo

8. Indicador de funcionamiento a potencia máxima

9. Indicador de funcionamiento en banda de frecuencia FM

10. Indicador de funcionamiento en 2 canales
11. Indicador de funcionamiento a potencia mínima
12. Indicador unidad de mediad de la frecuencia utilizada
13. Indicador de función ASQ (squelch automático)
14. Indicador número canal utilizado
15. Indicador teclado bloqueado

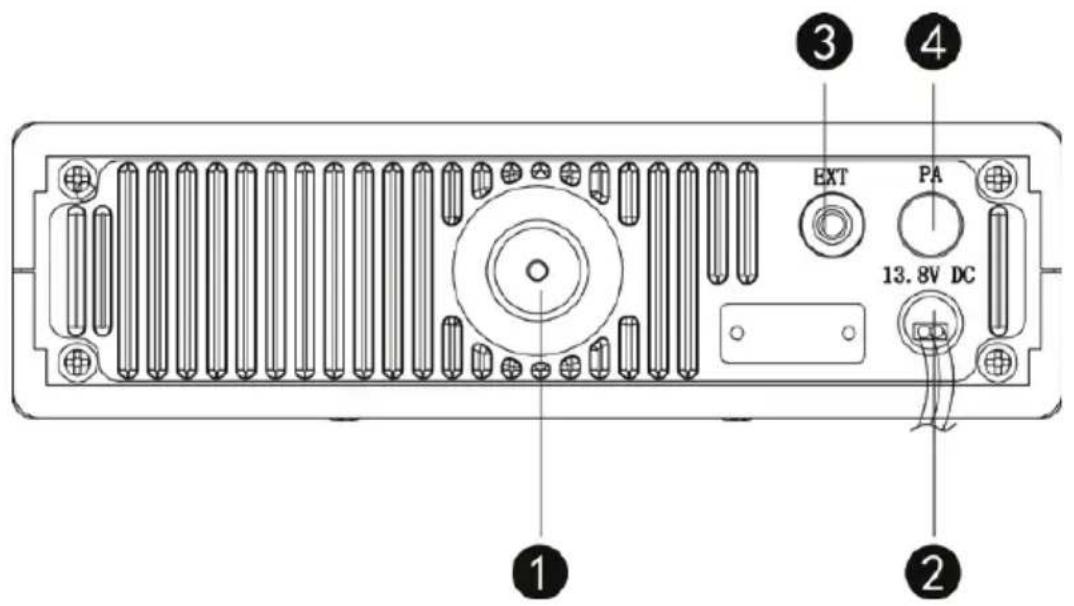

DESCRIPCIÓN PANEL POSTERIOR:

1. Conector conexión antena
2. Salida cable de alimentación
3. Conector conexión altavoz externo
4. Conector para conectar el cable de programación al ordenador (solamente para centros de reparación)

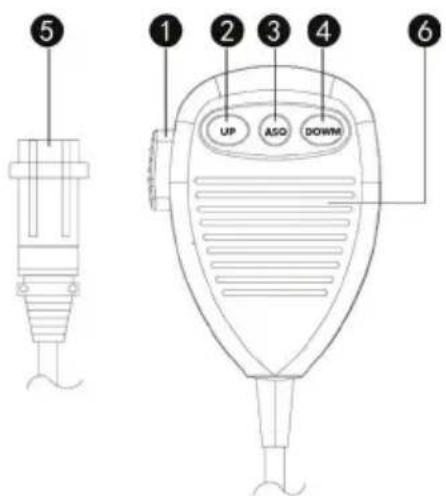

DESCRIPCIÓN MICRÓFONO:

1. Botón PTT
2. Botón cambio canal
3. Botón inicio ASQ
4. Botón cambio canal

5. Conector micrófono

6. Micrófono


5 1 2 3 4 6 UP ASO DOWN

Conector situado en el extremo del cable del micrófono; se debe conectar al dispositivo.

INSTRUCCIONES DE UTILIZACIÓN

1. Conecte la antena al enchufe que está en la parte de atrás del dispositivo.
2. Conecte el dispositivo a la fuente de alimentación prestando mucha atención a la polaridad.
3. Encienda el aparato girando el botón de volumen en la dirección de las agujas de reloj (hacia la derecha).
4. Ajuste el nivel de ruido mediante el botón squelch o presione el botón de ajuste automático ASQ.
5. Pulse el botón de selección canal hasta llegar al canal deseado.

NOTA: Si el botón de cambio canal no funciona, pulse el botón de bloqueo de teclas e inténtelo de nuevo.

Para transmitir, pulse y mantén presionado el botón PTT y luego hable en el micrófono.

Para recibir, suelte el botón PTT.

CAMBIO DE NORMA

Para cambiar la banda de frecuencia haga lo siguiente:

• Apague el dispositivo.
• Pulse simultáneamente los botones F/lock y MEM mientras inicia el dispositivo.
• Suelte los botones y luego gire el botón de cambio canal. Se observa el cambio de los caracteres en la esquina superior izquierda de la pantalla.
• La selección del modo FM o AM se realiza con la tecla MODE

Norma	Frecuencia (MHZ)	Canales País EMG (9/19)
EU 26.965-	27.405 40CH (4W) AM/FM	AT, BE, BG, CH, CY, DK, EE, ES, FI, FR, GR, HR, HU, IE, IS, IT, LT, LU, LV, NL, NO, PT, RO, SE, SI	CH09: 27.065MHz AM/FMCH19: 27.185 AM/FM
EC 26.965-	27.405	40CH (4W)Solo FM	RO, MT	CH09: 27.065MHz FMCH19: 27.185MHz FM
EI 26.965-	27.405 40CH (4W) AM/FM IT, DE, FR, ES		CH09: 27.065MHz AM/FMCH19: 27.185 AM/FM
PL 26.960-	27.400	-5KHZ40CH (4W) AM/FM	PL	CH09: 27.060MHz AM/FMCH19: 27.180MHz AM/FM
UK	27.60125-27.99125	40CH (4W)Solo FM	UK	CH09: 27.68125MHz FMCH19: 27.78125MHz FM
dE	26.965-27.405	01CH-40CH (4W)AM/FM	DE	CH09: 27.065MHz AM/FMCH19: 27.185 FM
	26.565-26.955	41CH-80CH (4W)Solo FM

AVERTISSEMENTS SPÉCIAUX

ES-Países en los que existen restricciones particulares (Licencia/Registro)

Declaración de conformidad simplificada de la UE

SC ONLINESHOP SRL declara que CB radio PNI Escort HP 9001 Pro cumple con el Detective RED 2014/53/UE. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: https://www.mypni.eu/products/7005/download/certifications
