MANUALE UTENTE Escort HP 9001 PRO PNI

IT Manuale utente 27

NL Handleiding 31

⚠ Si prega di leggere le seguenti precauzioni per evitare gli incendi, i danni riportati alla propria persona o alla ricetrasmittente.
⚠️ Non tentare di regolare la ricetrasmittente durante la guida inquanto è pericoloso.
⚠ Questa ricetrasmittente deve essere alimentata a 12V/24V.
Non collocare la ricetrasmittente su una superficie eccessivamente polverosa, umida o instabile.
⚠️ Non connettere l'antenna durante la trasmissione, pericolo di guasto o di scosse elettriche.
⚠️ Si prega di stare lontano da apparecchi che generano interferenza (come TV, generatori di corrente etc.)
⚠ Quelli che usano i pacemaker sono consigliati stare lontano dall'antenna durante la trasmissione e soprattutto di non toccarla.
⚠️ Non avvicinare oggetti metallici dalla parte elettrica interna, pericolo di scossa.
Evitare esporre la ricetrasmittente a temperature sotto i 30 gradi C e al di sopra di 60 gradi C; la temperatura al bordo di un veicolo può spesso superare gli 80 gradi C, ciò che può portare dei danni irreparabili nel caso di prolungate esposizioni. Non esporre a lungo la ricetrasmittente ai raggi solari.
Non collocare nessun oggetto sul apparecchio, impedirebbe il raffreddamento del tale.
⚠️ Verificare se la batteria è abbastanza carica, per evitare che si scaricchi all'improviso.
È importante spegnere la radio prima di accendere il motore, per evitare i danni causati dalla tensione alta.
⚠️ Quando si sostituisce il fusibile, utilizzate uno da 2 A 250 V. F. Non usare un valore più alto.
Se sentite odore o fumo che fuoriesce dalla radio, spegnere immediatamente l'apparecchio.
⚠️ Non trasmettere a lungo con potenza alta, la radio potrebbe riscaldarsi troppo.
⚠ Tenere lontano dalla portata dei bambini.

ALTRE AVVERTENZE:

Prima di connettere e di utilizzare questo prodotto, leggere attentamente queste istruzioni d'uso.

Conservate questo manuale per utilizzi futuri.

Prima di utilizzare la radio, connettere l'antenna. verificate il SWR prima di emettere. Il valore del SWR troppo alto può portare dei danni ai componenti interni della radio, che non sono coperti da garanzia.

Non ci sono dei componenti interni che possano essere fissati dal cliente. Per riparazioni, contattare un centro di assistenza autorizzato.

Per prevenire il rischio di incendio, utilizzare solo un alimentatore adatto.

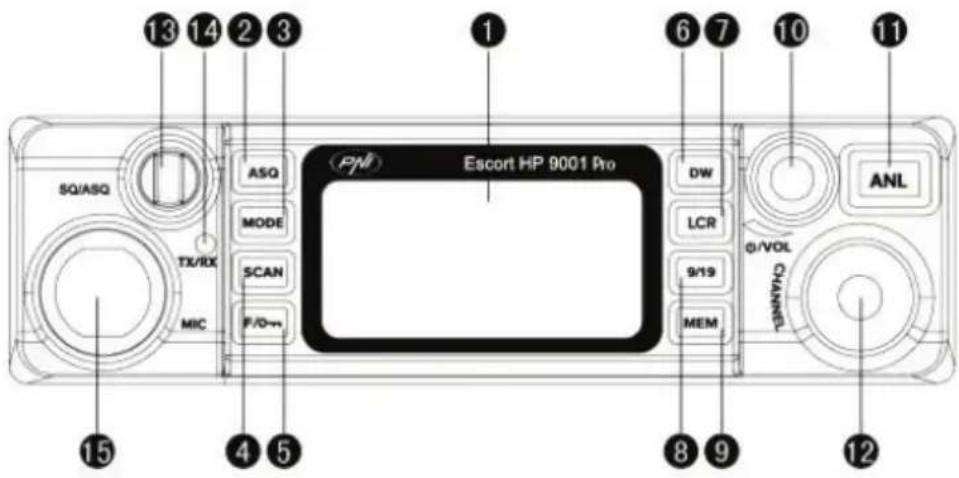

DESCRIZIONE PANNELLO FRONTALE:

13 14 2 3 SQ/ASQ TX/RX MIC ASQ MODE SCAN F/O-m P/N Escort HP 9001 Pro DW LCR 9/19 MEM ANL G/VOL CHANNEL 8 9 12

1. Schermo a LED
2. Attivazione ASQ
3. Selezione banda AM/FM
4. Scanssione automatica dei canali
5. Blocco tastiera – tenere premuto questo pulsante per 2 secondi per bloccare-sbloccare la tastiera
6. Selezione modo di operare in due canali
7. Tasto per cambiare il colore del schermo
8. Selezione canali di emergenza 9/19
9. Memorizzazione canali
10. Accensione/Spegimento della radio e impostazione del volume
11. Tasto annullamento rumore di fondo (ANL)
12. Tasto cambio canale
13. Tasto squelch/regolazione livello ASQ: girate la manopola verso externo per regolare il squelch; girate la manopola verso interno per regolare il ASQ
14. LED indicatore della ricezione/trasmissione (TX/RX)
15. Connettore per microfono

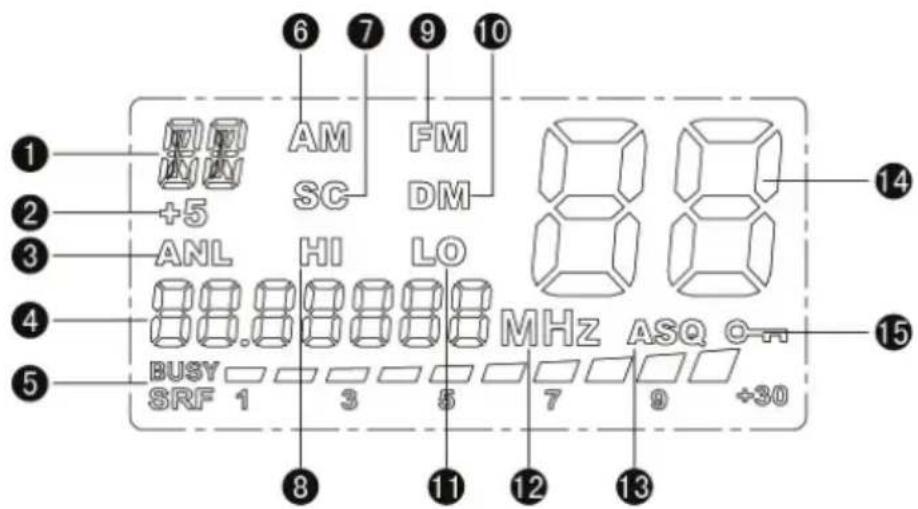

DESCRIZIONE INDICATORI SULLO SCHERMO:

① ② +5 ③ ANL HI LO ④ 00.00 00.00 MHz ASQ ⑤ BUSY SRF 1 3 5 7 9 ÷30 ⑥ AM FM SC DM ⑦ 8 14 ⑧ 11 12 13

1. Informationi sul modo di funzionamento
2. Frequenza +5KHz
3. ANL = Automatic noise limiter
4. Indicatore frequenza corrente
5. Indicatore potenza segnale
6. Indicatore banda AM
7. Indicatore stato scanssione
8. Indicatore modo di operare a potenza massima

9. Indicatore banda FM

10. Indicatore modo di operazione in 2 canali

11. Indicatore modo di operare a potenza minima
12. Indicatore unità di misura della frequenza
13. Indicatore ASQ
14. Indicatore numero canale corrente
15. Indicatore tastiera bloccata

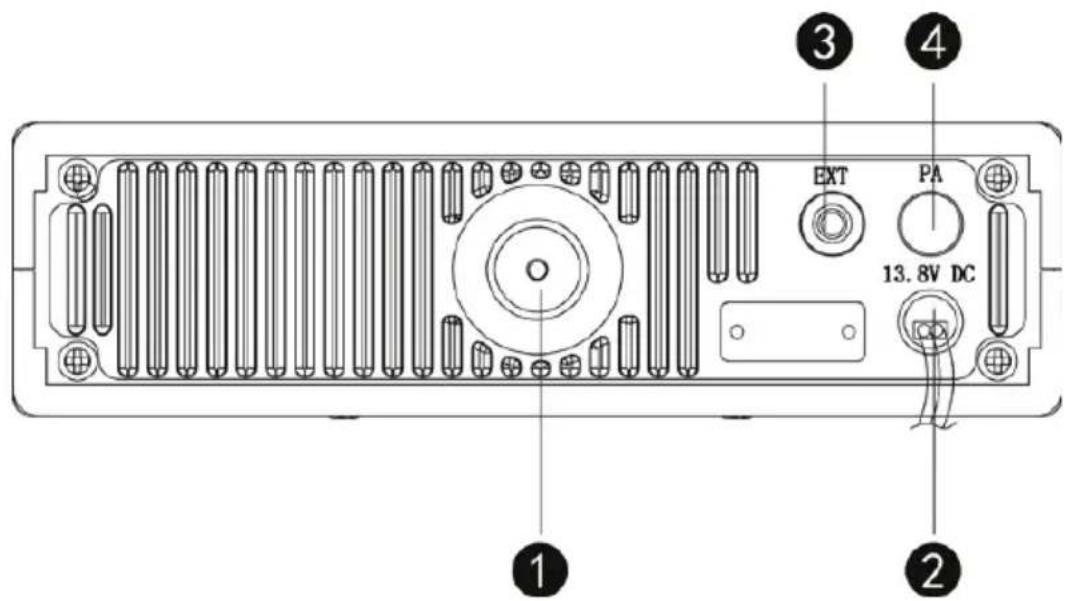

DESCRIZIONE PANNELLO POSTERIORE:

1. Connettore per antenna
2. Uscita cavo di alimentazione
3. Connetore altoparlante esterno
4. Connettore per cavo di programmazione tramite computer (solo per servizio)

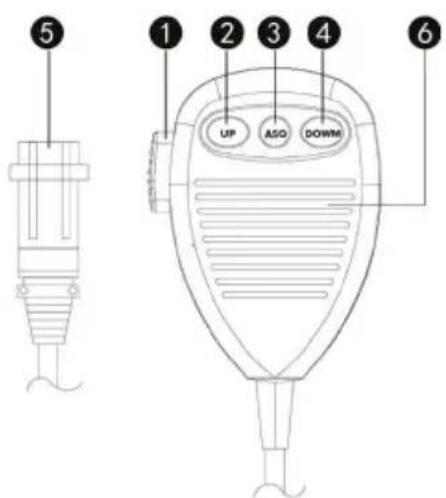

DESCRIZIONE MICROFONO:

1. Tasto PTT (Push to Talk)
2. Tasto cambio canale
3. Puls Tasto ante attivazione ASQ
4. Tasto cambio canale
5. Connettore microfono
6. Microfono

⑤ ① ② ③ ④ ⑥ UP ASO DOWN

Il connettore dal inizio del filo del microfono deve essere connesso alla radio CB.

ISTRUZIONI D'USO

1. Connettere l'antenna al connettore dal retro della ricetrasmittente
2. Alimentare la radio facendo attenzione ala polarità
3. Avviare la radio ruotando la manopola di volume nella direzione oraria
4. Regolare il livello del rumore dalla manopola per lo squelch o premmere il tasto per la regolazione automatica del tale
5. Premere il tasto per la selezione del canale fino ad aggiungere il canale desiderato

NOTA: Se il tasto per il cambio dei canali non funziona, premere il tasto per il blocco della tastiera e riprovate

Per trasmettere, premere il tasto PTT mentre parlante nel microfono.

Per ricevere, sciogliere il tasto PTT.

CAMBIARE LO STANDARD

Per cambiare lo standard in cui vuole che la radio funzioni, procedere come segue:

• Spegnere la radio
• Premere nello stesso tempo i tasti F/Lock e MEM mentre avviate la radio
• Rilasciate i tasti premuti e ruotate la manopola per il cambio del canale facendo attenzione ai caratteri nel angolo superiore sinistro sullo schermo della radio. Fermatevi alla norma desiderata.

- Selezionare il modo AM oppure FM dal tasto MODE

Standard F	Frequenza (MHZ) Canali Paese EMG (9/19)
EU 26.965-27.405 40CH (4W) AM/FM			AT, BE, BG, CH, CY, DK, EE, ES, FI, FR, GR, HR, HU, IE, IS, IT, LT, LU, LV, NL, NO, PT, RO, SE, SI	CH09: 27.065MHz AM/FMCH19: 27.185 AM/FM
EC 26.965-27.405		40CH (4W)Solo FM	RO, MT	CH09: 27.065MHz FMCH19: 27.185MHz FM
EI 26.965-27.405 40CH (4W) AM/FM IT, DE, FR, ES				CH09: 27.065MHz AM/FMCH19: 27.185 AM/FM
PL 26.960-27.400		-5KHZ40CH (4W) AM/FM	PL	CH09: 27.060MHz AM/FMCH19: 27.180MHz AM/FM
UK	27.60125-27.99125	40CH (4W)Solo FM	UK	CH09: 27.68125MHz FMCH19: 27.78125MHz FM
dE	26.965-27.405	01CH-40CH (4W)AM/FM	DE	CH09: 27.065MHz AM/FMCH19: 27.185 FM
	26.565-26.955	41CH-80CH (4W)Solo FM

WAARSCHUWINGEN

IT-Paesi in cui sono presenti particolari restrizioni (Licenza/Registro)

Dichiarazione di conformità semplificata dell'UE

SC ONLINESHOP SRL dichiara che la Radio CB PNI Escort HP 9001 Pro è conforme al Dective RED 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: https://www.mypni.eu/products/7005/download/certifications
