GEBRUIKSAANWIJZING Escort HP 9001 PRO PNI

⚠ Lees de volgende voorzorgsmaatregelen zorgvuldig door om brand, persoonlijk letsel of vernietiging van de zendontvanger te voorkomen.
⚠ Probeer de zendontvanger niet te bedienen tijdens het rijden; het is gevaarlijk..
Deze zendontvanger is ontworpen voor stroomvoorziening op 12V/24V DC.
⚠️ Plaats de zendontvanger niet op een extreem stoffige, vochtige of onstabiele ondergrond.
⚠ Sluit de antenne niet aan tijdens verzending, gevaar voor elektrische schokken.
⚠️ Houd afstand tot apparaten die storing veroorzaken (zoals tv, generatoren, enz.)
⚠! Mensen die een pacemaker gebruiken, wordt aangeraden om tijdens het zenden afstand te houden van de antenne en deze vooral niet aan te raken.
Laat geen metalen voorwerpen in het apparaat vallen; gevaar voor elektrische schokken.
⚠ Stel de radio niet bloot aan temperaturen onder -26 °C en boven + 60 °C. De temperatuur in een voertuig kan soms hoger zijn dan 80 °C, wat onherstelbare schade aan elektrische apparaten kan veroorzaken. Stel de radio niet bloot aan direct zonlicht.
⚠️ Plaats niets op de radio, dit blokkeert de ventilatie.
⚠️Controleer of u voldoende batterij heeft om een snelle ontlading te voorkomen.
⚠ Het is belangrijk om de zendontvanger uit te schakelen voordat u de motor start, om schade door hoogspanning te voorkomen.
⚠ U moet een zekering van 2A 250V, type F gebruiken. Gebruik in geen geval een zekering met een hogere waarde.
Als er een abnormale geur of rook uit de zendontvanger komt, schakel het apparaat dan onmiddellijk uit.
Zend niet gedurende lange tijd, de zendontvanger kan te warm worden.
⚠️ Houd de zendontvanger uit de buurt van kinderen.

Lees deze gebruiksaanwijzing zorgvuldig door voordat u dit product aansluit of gebruikt. Bewaar deze handleiding voor toekomstig gebruik.

Voordat u deze zendontvanger gebruikt, sluit u de CB-antenne aan en controleert u de SWR voordat u gaat zenden. Een te hoge SWR kan schade aan de uitgangstransistors van de CB veroorzaken, die niet onder de garantie vallen.

De zendontvanger bevat geen componenten die door de gebruiker kunnen worden gerepareerd. Neem contact op met een geautoriseerd servicecentrum.

Gebruik alleen een geschikte voeding om het risico op brand te voorkomen.

BELANGRIJKSTE KENMERKEN:

13 14 2 3 SQ/ASQ TX/RX MIC ASQ MODE SCAN F/D=# PKI Escort HP 9001 Pro DW LCR 9/19 MEM ANL 0/VOL CHANNEL 8 9 12

1. Led scherm
2. ASQ-activering
3. AM/FM-bandselectie
4. Kanaalscan
5. Toetsenbordvergrendeling - houd deze knop 2 seconden ingedrukt om het toetsenbord te vergrendelen/ontgrendelen
6. Selectieknop voor 2-kanaals bediening
7. Verander de schermkleur
8. Selectie noodkanaal
9. Kanaalopslag
10. Aanpassing van vermogen/volume
11. Achtergrondruisonderdrukking (ANL)
12. Kanaalkeuze
13. SQ/ASQ-niveau: draai de knop naar buiten om de squelch aan te passen; draai de knop naar binnen om de squelch automatisch aan te passen
14. Ontvangst/emissie LED-indicator (TX/RX)
15. Microfoonaansluiting

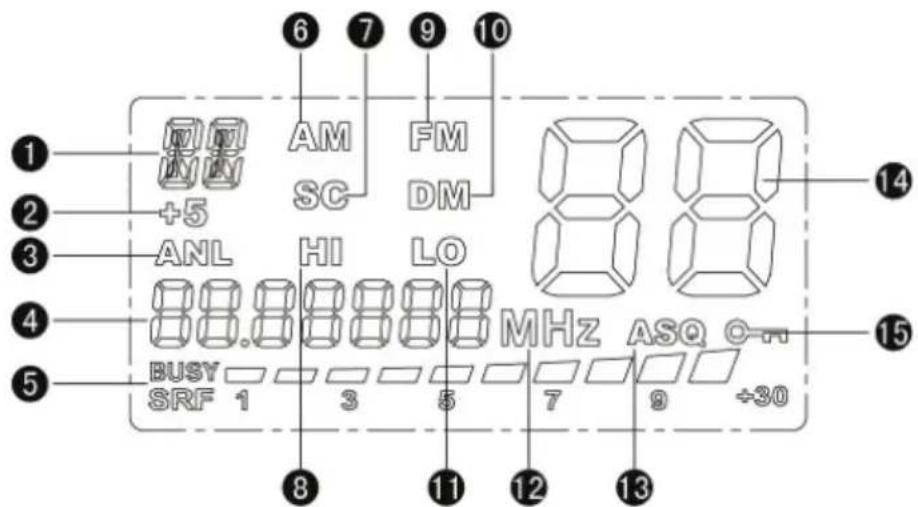

BESCHRIJVING VAN INDICATOREN OP HET SCHERM:

1. Informatie over werkmodus
2. Frequentie + 5 KHz
3. ANL = Automatic Noise Limiter
4. Huidige bedrijfsfrequentie-indicator
5. Signaalsterkte-indicator
6. Werkingsindicator AM-band
7. Scanstatusindicator

8. Power operation indicator op vol vermogen

9. Indicator FM-band

10. 2-kanaals werkingsindicator
11. Indicator voor laag vermogen
12. Maateenheid van de bedrijfsfrequentie
13. ASQ-functie-indicator (automatische squelch)
14. Kanaal nummer
15. Indicator toetsenbord vergrendeld

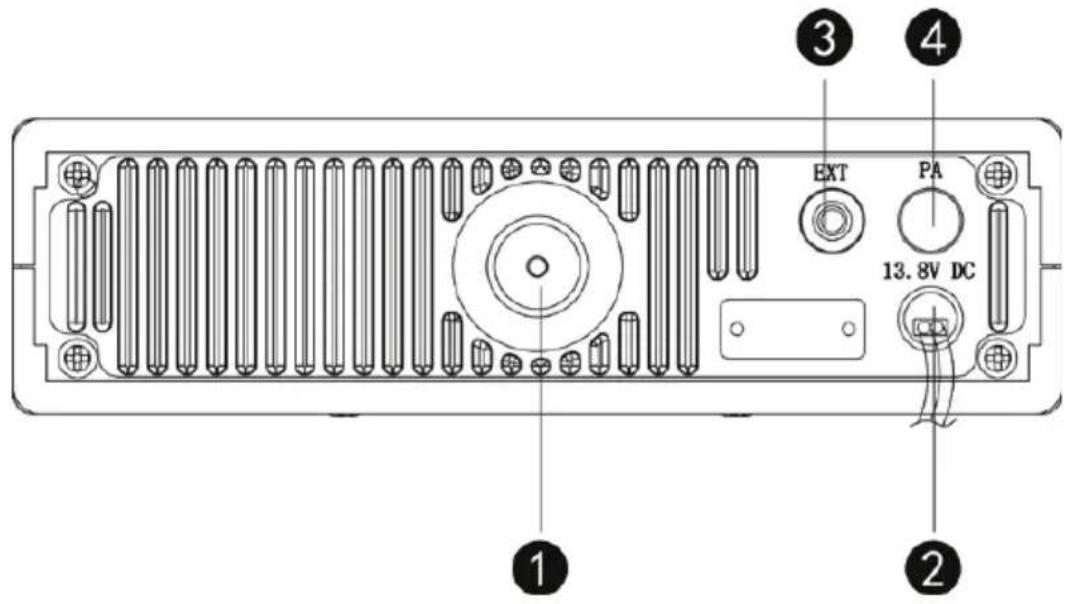

ACHTERPANEEL BESCHRIJVING:

1. Antenne-aansluiting
2. Uitgangsvermogen kabel
3. Aansluitbus voor externe luidspreker
4. Insteekconnector voor computerprogrammeerkabel (alleen voor servicedoeleinden)

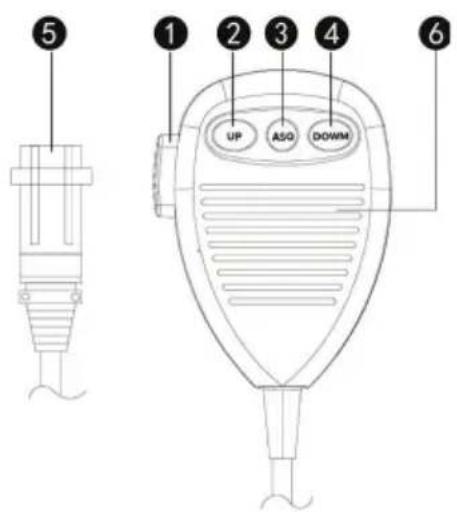

MICROFOON BESCHRIJVING:

1. PTT-knop
2. Kanaalwisselknop
3. ASQ-activeringsknop
4. Kanaalwisselknop
5. Microfoonaansluiting
6. Microfoon

5 1 2 3 4 6 UP ASG DOWN

De stekker aan het uiteinde van de microfoonkabel moet op de radio worden aangesloten.

GEBRUIKSAANWIJZING

1. Sluit de antenne aan op de stekker op het achterpaneel
2. Voorzie de radio van stroom met veel aandacht voor de polariteit
3. Zet de radio aan door de volumeknop rechtsom te draaien
4. Pas het geluidsniveau aan met de squelch-knop of druk op de automatische aanpassingsknop ASQ
5. Druk op de kanaalselectieknop totdat u het gewenste kanaal bereikt

OPMERKING: Als de kanaalschakelaar niet werkt, drukt u op de toetsvergrendelingsknop en probeert u het opnieuw.

Om uit te zenden, houdt u de PTT-knop ingedrukt en spreekt u in de microfoon.

Laat de PTT-knop los om te ontvangen.

DE NORM VERANDEREN

Om de frequentieband te wijzigen, doet u het volgende:

• Zet de radio uit
• Druk tegelijkertijd op de knoppen F/lock en MEM terwijl u de radio aanzet
• Laat de ingedrukte knoppen los en draai de kanaalknop door het teken op het scherm in de linkerbovenhoek te observeren.
• Selecteer FM of AM door op de MODE-toets te drukken.

Standaard	Frequentie (MHZ) Kanalen Land EMG (9/19)
EU 26.965-2	7.405 40CH (4W) AM/FM		AT, BE, BG, CH, CY, DK, EE, ES, FI, FR, GR, HR, HU, IE, IS, IT, LT, LU, LV, NL, NO, PT, RO, SE, SI	CH09: 27.065MHz AM/FMCH19: 27.185 AM/FM
EC 26.965-2	7.405	40CH (4W)Alleen FM	RO, MT	CH09: 27.065MHz FMCH19: 27.185MHz FM
EI 26.965-2	7.405 40CH (4W) AM/FM IT, DE, FR, ES			CH09: 27.065MHz AM/FMCH19: 27.185 AM/FM
PL 26.960-2	7.400	-5KHZ40CH (4W) AM/FM	PL	CH09: 27.060MHz AM/FMCH19: 27.180MHz AM/FM
UK	27.60125-27.99125	40CH (4W)Alleen FM	UK	CH09: 27.68125MHz FMCH19: 27.78125MHz FM
dE	26.965-27.405	01CH-40CH (4W)AM/FM	DE	CH09: 27.065MHz AM/FMCH19: 27.185 FM
	26.565-26.955	41CH-80CH (4W)Alleen FM

OSTRZEŻENIA:

NL-Landen waar bepaalde beperkingen gelden (licentie/register)

Vereenvoudigde EU-conformiteitsverklaring

SC ONLINESHOP SRL verklaart dat PNI Escort HP 9001 Pro-CB Radio in overeenstemming is met RED-richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op de volgende website: https://www.mypni.eu/products/7005/download/certifications
