GEBRUIKSAANWIJZING Escort HP 8001L ASQ PNI

⚠ Lees de volgende waarschuwingen om brand, persoonlijk letsel, station- of antenneschade te voorkomen.
⚠️ Probeer het station niet aan te passen tijdens het rijden, dit is gevaarlijk.
⚠ Dit station is ontworpen om 12V DC te leveren. Gebruik geen hogere spanning dan aanbevolen.
Plaats het station niet op een extreem stoffige, vochtige of onstabiele ondergrond.
⚠️ Sluit de antenne niet aan tijdens verzending, gevaar voor brandwonden of elektrische schokken.
⚠ Blijf uit de buurt van storende apparaten (zoals: tv, generator, etc.)
⚠️ Degenen die een pacemaker gebruiken, wordt geadviseerd om tijdens het zenden afstand te houden van de antenne en deze vooral niet aan te raken.
⚠️ Breng geen metalen voorwerpen in de buurt van het interne elektrische gedeelte van het station; gevaar voor elektrische schokken.
⚠ Stel het station niet bloot aan temperaturen lager dan -26 °C en hoger dan + 60 °C. De temperatuur aan boord van een voertuig kan soms boven de + 80 °C komen, wat bij langdurige blootstelling onherstelbare schade kan veroorzaken. Stel het station niet langdurig bloot aan zonlicht.
⚠️ Plaats niets op het apparaat, dit voorkomt dat het afkoelt.
⚠️ Controleer of uw batterij voldoende is opgeladen om een snelle ontlading te voorkomen.
⚠️ Het is belangrijk om het station uit te schakelen voordat u de motor start, om schade door een hoge startspanning te voorkomen.
⚠️ Bij het vervangen van de zekering dient u een zekering van het type 2A 250V te gebruiken. Gebruik geen zekering van een hogere waarde.
Schakel het apparaat onmiddellijk uit als er een abnormale geur of rook uit het station komt.
Zend niet gedurende lange tijd, het station kan warm worden en defect raken.
⚠️ Houd het station uit de buurt van kinderen.

Lees de gebruiksaanwijzing zorgvuldig door voordat u dit product aansluit of gebruikt.

Bewaar deze handleiding voor later gebruik.

Sluit de antenne aan voordat u het station gebruikt. Controleer de SWR voordat u deze afgeeft. Te veel SWR kan de stationsuiteinden vernielen, die niet onder de garantie vallen.

Er zijn geen onderdelen die door de gebruiker kunnen worden onderhouden. Neem voor reparaties contact op met een erkend servicecentrum.

Gebruik alleen een geschikte voeding om het risico op brand te voorkomen.

BELANGRIJKSTE KENMERKEN:

• 40 FM / AM-kanalen
- Keuzeschakelaar FM / AM-modus (AM werkt alleen door de regel te wijzigen)
• Noodkanaalkeuzeschakelaar 9/19
- Sleutelvergrendelingsschakelaar
• UP / DOWN kanaalselectieknoppen
• Signaalniveau-LED's
• 2-cijferige kanaalnummerindicator
• Volumepotentiometer en station start / stop
• LED-indicatoren voor RX / TX / ASQ
- Microfoon met kanaalkeuzetoetsen (omhoog / omlaag) en ASQ-activering
- 6-pins microfoonaansluiting op het voorpaneel
• Externe luidsprekerstekker
- Handmatige squelch en instelbare automatische squelch
• 2-pins stekker op het voorpaneel

Kanalen 40 AM/FM
Frequentieband 26.965 – 27.405 MHz
Frequentiecontrole P.L.L.
Bedrijfstemperatuur -26° - +60°C
Voeden 12Vdc ±15%
Afmetingen / Gewicht 115 x 36 x 152 mm/0.8 kg
Ontvangst
Tussenliggende frequentie 1° 10.7 MHz/2° 450 KHz
Gevoeligheid	-120dBm/12dB SINAD (FM)
	-107dBm/12dB SINAD (AM)
Audio uitgang @10% THD 2.5W @ 8 ohm
Audio vervorming <8% @ 1 KHz
Afwijzing van afbeeldingen 65 dB
Aangrenzend kanaal 85 dB
Huidige consumptie 200 mA in stand-by
Verzending
Maximaal RF-vermogen	4W FM @ 12Vdc
Modulatie	85% @ 90% (AM)
	3KHz ±0.2 KHz (FM)
Impedantie antenne	50 Ohm
Huidige consumptie 2 A

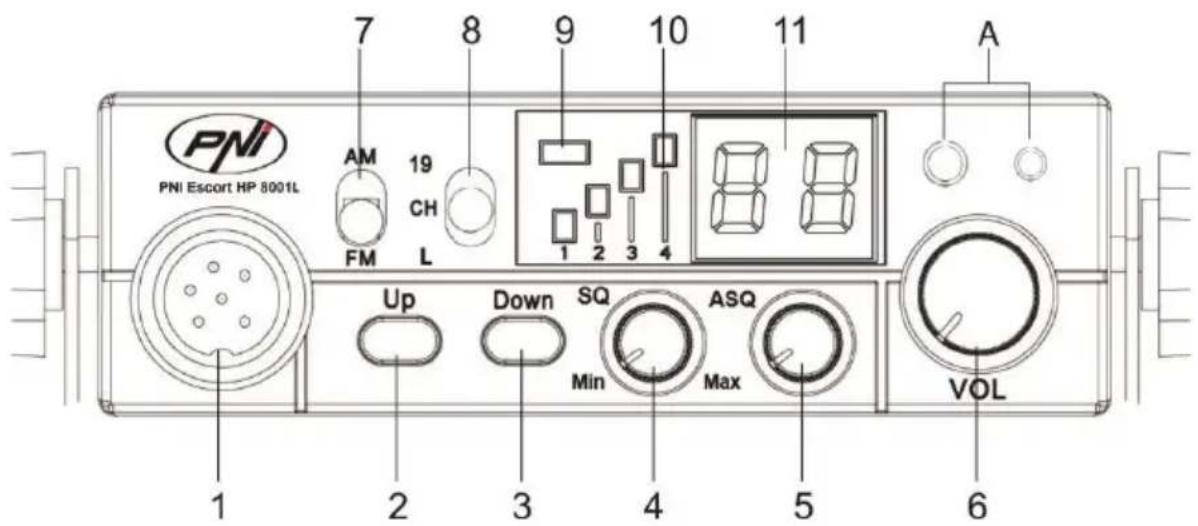

PNI PNI Escort HP 8001L 7 8 9 10 11 A AM 19 CH FM L 1 2 3 4 Up Down SQ Min ASQ Max VOL 1 2 3 4 5 6

A: 2-pins hoofdtelefoon- en microfoonaansluiting

1. 6-pins microfoonconnector
2. Toets voor het verhogen van het kanaalnummer
3. Kanaalnummer drop-knop
4. Potentiometer voor squelch-aanpassing – de squelch maakt het station stiller door achtergrondgeluiden te elimineren. Draai de potentiometer met de klok mee om ruis te verminderen of tegen de klok in als u zelfs de zwakste signalen wilt horen.
5. ASQ-potentiometer – om het niveau van ASQ te verhogen, draait u de potentiometer met de klok mee, in dit geval wordt de achtergrondruis verminderd, maar ook het niveau van het ontvangen signaal.

AANBEVELING: start het station met de ASQ naar links gedraaid.

1. Radio start / stop-potentiometer en volumeregeling – draai met de klok mee om het station in te schakelen en het volume hoger te zetten. Als er geen signaal wordt ontvangen, raden we u aan de squelch aan te passen (door de SQ-potentiometer tegen de klok in te draaien) en vervolgens het volume op een comfortabel niveau te zetten. Indien ingeschakeld door de volumepotentiometer, zal de zender het laatst gebruikte kanaal opslaan.
2. Selectieknop voor AM / FM-modus

Opmerking: het station werkt alleen in AM-modus door de norm te wijzigen (details op pagina 42)

1. Multifunctionele schakelaar:

• "19": noodkanaalselectie 19
- "CH": kanalen 1 \~ 40 kunnen worden geselecteerd (afhankelijk van de geselecteerde norm. In Roemenië is het gebruikte kanaal 22)
- “L”: sleutel slo

1. LED-indicator TX/ASQ - Tijdens de uitzending is de LED rood en wanneer de ASQ-functie is geactiveerd, is de LED groen.
2. Signaalniveau-indicator - 4-balks indicator om de sterkte van ontvangen / verzonden signalen te controleren
3. LED scherm – geeft het kanaalnummer weer

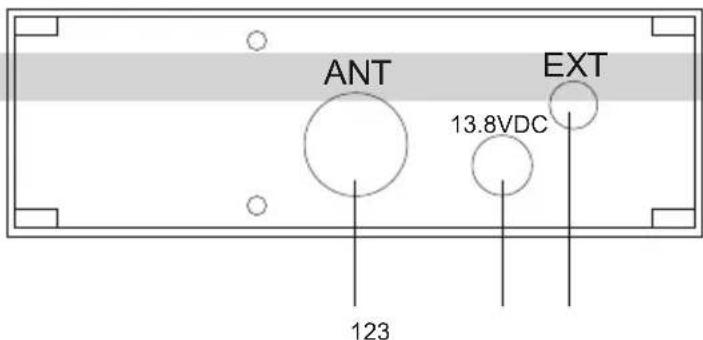

BESCHRIJVING ACHTERPANEEL:

1. Antenne-aansluiting
2. 12VDC netsnoer
3. Externe luidsprekerstekker

1. PTT-knop - druk om uit te voeren
2. Toets voor het verhogen van het kanaalnummer
3. ASQ-functie in- / uitschakelen knop
4. Kanaal nummer reductie knop

INSTALLATIE:

Kies voordat u het station in de auto installeert de meest geschikte locatie, zodat u deze kunt gebruiken zonder uzelf tijdens het rijden te storen.

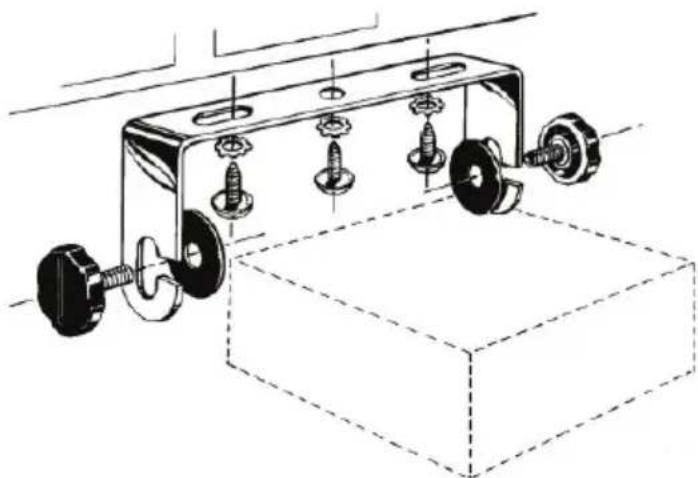

Gebruik de beugel en accessoires in de verpakking om het station te installeren. De steunbouten moeten worden vastgedraaid om trillingen van het station tijdens het rijden te voorkomen. De montagebeugel kan boven of onder het station worden geplaatst en kan worden gekanteld, afhankelijk van de installatiemethode (onder het dashboard of onder het plafond van de vrachtwagencabine).

LET OP: Zorg ervoor dat het voltage waarop het station wordt geleverd overeenkomt met het voltage dat is aangegeven door de fabrikant (12V).

Installatie van de centrale eenheid:

Zorg ervoor dat de aan / uit-knop maximaal naar links is gedraaid voordat u het station inschakelt.

Het netsnoer van het station is voorzien van een rode beschermkap. Sluit het netsnoer van het station aan op het elektrische systeem van het voertuig met verhoogde polariteit (zelfs als het station een beveiliging heeft om de polariteit om te keren).

Verbind de rode draad met de positieve (+) pool en de zwarte draad met de negatieve (-) pool van het elektrische systeem van het voertuig. Controleer de juistheid van de gemaakte verbindingen om losraken of mogelijke kortsluiting te voorkomen.

LET OP: Als de zekering doorbrandt, vervang deze dan niet door een exemplaar met een hogere waarde. Die in de fabriek heeft 2A.

Antenne installatie:

Om het station te gebruiken heb je een antenne nodig die werkt op de frequentie 26-28 MHz.

Raadpleeg een gespecialiseerde technicus om de antenne te installeren.

Voordat u de antenne op het station aansluit, moet u dit controleren met een gespecialiseerd apparaat om te voorkomen dat het transmissiecircuit uitvalt.

Gewoonlijk moet de antenne op het hoogste deel van het voertuig worden geplaatst, zonder te worden afgeschermd door obstakels en zo ver mogelijk van elektrische bronnen of elektromagnetische ruis. De

coaxkabel van de antenne mag niet worden onderbroken of ingedrukt. Sluit de stekker aan het uiteinde van de antennecoaxkabel aan op de antennestekker aan de achterkant van het station.

Controle van de werking van het station:

Zodra het station is geïnstalleerd en wordt gevoed door het elektrische systeem van het voertuig, gaat u als volgt te werk om de werking te controleren:

• Controleer of het station correct is gevoed
• Controleer de antenneverbinding met het station
• Sluit de microfoon aan op de aansluiting op het voorpaneel van het station

- Schakel het station in door de volumeknop rechtsom te draaien en het volume op het gewenste niveau in te stellen.

- Selecteer het gewenste kanaal met behulp van de UP / DOWN-toetsen op het voorpaneel van de zender of op de microfoon. OPMERKING: in Roemenië wordt kanaal 22 gebruikt

- Druk op de SQ-knop in het grensgebied waar het achtergrondgeluid verdwijnt.

Opmerking: Als de ASQ-modus is geactiveerd (door op de ASQ-toets op de microfoon te drukken), kan de SQ-knop niet meer worden ingedrukt

• Druk op de PTT-knop op de microfoon om uit te zenden en laat deze los om te ontvangen
  • Controleer het signaalniveau dat wordt ontvangen via de signaalbalken op het voorpaneel van het station
• Schakel de ASQ-functie op de microfoon in en pas het niveau aan met de ASQ-knop op het voorpaneel van het station

NUTTIG ADVIES:

Keer de stroompolariteit van het station niet om.

Vervang de doorgebrande zekering niet door een hogere waarde. Die in de fabriek heeft 2A.

Verzend niet zonder de antenne of met een defecte of niet-gekalibreerde antenne om verbranding van het uitzenduiteinde te voorkomen.

Pas SQ en ASQ aan om achtergrondgeluid te beperken. Door de SQ-knop te veel met de klok mee te draaien, ontvang je alleen sterke signalen (die in de buurt worden uitgezonden).

VERANDER DE REGEL:

Ga als volgt te werk om de norm waarin u het CB-radiostation gebruikt te wijzigen:

• Schakel de zender in terwijl u de knoppen Omlaag en PTT op de microfoon ingedrukt houdt
• Gebruik de toetsen Omhoog en Omlaag op het station om de gewenste norm te selecteren
• Stop en herstart het station
  Gebruik dezelfde procedure om de huidige norm te controleren.

Beschikbare standaarden:

Norme Freq	quentie (MHZ) Kanalen Land EMG (19)
EU 26.965	-27.405 40CH (4W) AM/FM EU			CH09: 27.065MHz AM/FMCH19: 27.185MHz AM/FM
CE 26.965	-27.405 40CH (4W) FM only RO, MT CH19: 27.185MHz FM
-9	26.965-27.405 01CH-40CH (4W) AM/FM		DE CH19: 27.185 AM/FM
	26.565-26.955 41CH-80CH (4W) FM only
-U* 27.601	25-27.99125 40CH (4W) FM only UK CH19: 27.78125MHz FM
-P	26.960-27.400	-5KHZ 40CH (4W) AM/FM	PL	CH19: 27.180MHz AM/FM
-d	26.965-27.405	40CH (4W) AM/FM	DE	CH19: 27.185MHz AM/FM

* In -U configuratie, om de frequentieband CE te selecteren, zet u de AM / FM-schakelaar in de AM-positie. CE verschijnt kort op het display. Ga terug naar de FM-positie, je bent terug in -U-norm. -U verschijnt kort op het display.

OSTRZEŻENIA:

NL-Landen waar bepaalde beperkingen gelden (licentie/register)

Vereenvoudigde EU-conformiteitsverklaring

SC ONLINESHOP SRL verklaart dat CB PNI Escort HP 8001L ASQ Radiostation in overeenstemming is met RED-richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: https://www.mypni.eu/products/4103/download/certifications
