MODE D'EMPLOI Escort HP 8001L ASQ PNI

FR Manuel utilisateur 23

⚠️ Veuillez lire les précautions suivantes pour prévenir les incendies, les blessures corporelles ou la destruction de la radio CB.
⚠️ N'essayez pas de régler la radio CB pendant que vous conduisez, est dangereuse.
⚠️ Cette radio CB est conçue pour une alimentation électrique à 12 V CC. Ne pas utiliser de batterie 24V pour alimenter la station.
⚠️ Ne placez pas la radio CB sur une surface excessivement humide ou instable.
⚠️ Ne pas connecter l'antenne pendant la transmission, risque de brûlure ou de choc électrique.
⚠️ Veuillez vous tenir à distance des appareils générant des interférences (tels que la télévision, un générateur, etc.)
Il est conseillé aux utilisateurs de stimulateurs cardiaques de rester à distance de l'antenne pendant la transmission et surtout de ne pas la toucher.
⚠️ Ne connectez pas d'objets métalliques au côté électrique interne; risque d'électrocution.
Évitez d'exposer la radio CB à des températures inférieures à -26°C et supérieures à +60°C. La température sur un véhicule peut parfois dépasser +80°C, ce qui peut causer des dommages irréparables aux longues expositions. Ne pas exposer la radio au soleil.
⚠️ Ne posez rien sur l'appareil, cela l'empêcherait de refroidir.
⚠ Vérifiez si votre batterie est suffisamment chargée pour éviter une décharge rapide.
Il est important d'arrêter la radio avant de démarrer le moteur pour éviter les dommages causés par une tension de démarrage élevée.
Lors du remplacement d'un fusible, vous devez utiliser un fusible 2A 250V de type F. Ne jamais utiliser une valeur supérieure.
⚠️ Si une odeur anormale ou de la fumée est détectée comme venant de la radio, éteignez immédiatement l'appareil.
⚠️ Ne pas transmettre avec une puissance élevée pendant longtemps, la radio peut chauffer.
⚠️ Gardez la radio loin des enfants.

AUTRES AVERTISSEMENTS:

Avant de connecter ou d'utiliser ce produit, veuillez lire attentivement ce mode d'emploi.

Conservez ce manuel pour référence future.

Avant d'utiliser la radio CB, veuillez connecter l'antenne. Vérifiez le SWR avant de le publier. Un SWR trop élevé peut entraîner la destruction de l'extrémité de la radio, ce qui n'est pas couvert par la garantie.

Il n'y a pas de composants réparables par l'utilisateur. Pour les réparations, contactez un centre de service autorisé.

Pour éviter les risques d'incendie, utilisez uniquement une source d'alimentation appropriée.

CARACTÉRISTIQUES PRINCIPALES:

• 40 chaînes FM/AM
- Sélecteur de mode FM/AM (AM ne fonctionne qu'en modifiant la norme)
- Sélecteur de canal d'urgence 9/19
- Interrupteur opération des boutons
- Sélection des chaînes UP/DOWN
• LED de niveau de signal
- Indicateur de numéro de chaîne à 2 chiffres
- Potentiomètre de volume et start/stop de la radio
- Indicateurs LED pour RX/TX/ASQ
- Microphone avec touches de sélection de chaînes (UP/DOWN) et activation de l'ASQ
- Prise pour microphone a 6 broches sur le panneau devant
- Prise pour haut-parleur externe
- Squelch manuel et squelch automatique réglable

SPÉCIFICATIONS TECHNIQUES:

Chaînes 40 40 AM/FM
Bande de fréquence 26.965 – 27.405 MHz
Contrôle de fréquence P.L.L.
Température de fonctionnement -26° - +60°C
Alimentation 12Vdc ±15%
Dimensions/poids 115 x 36 x 152 mm/0.8 kg
Réception
Fréquence intermédiaire 1° 10.7 MHz/2° 450 KHz
Sensibilité	-120dBm/12dB SINAD (FM)
	-107dBm/12dB SINAD (AM)
Sortie audio @10% THD 2.5W a 8 ohm
Distorsion audio <8% at 1 KHz
Rejet de l'image 65 dB
Canal adjacent 85 dB
Consommation d'énergie 200 mA in stand-by
Émission
Puissance maximale RF 4W FM la 12Vdc
Modulation	85% a 90% (AM)
	3KHz ±0.2 KHz (FM)
Impédance d'antenne	50 Ohm
Consommation d'énergie 2 A

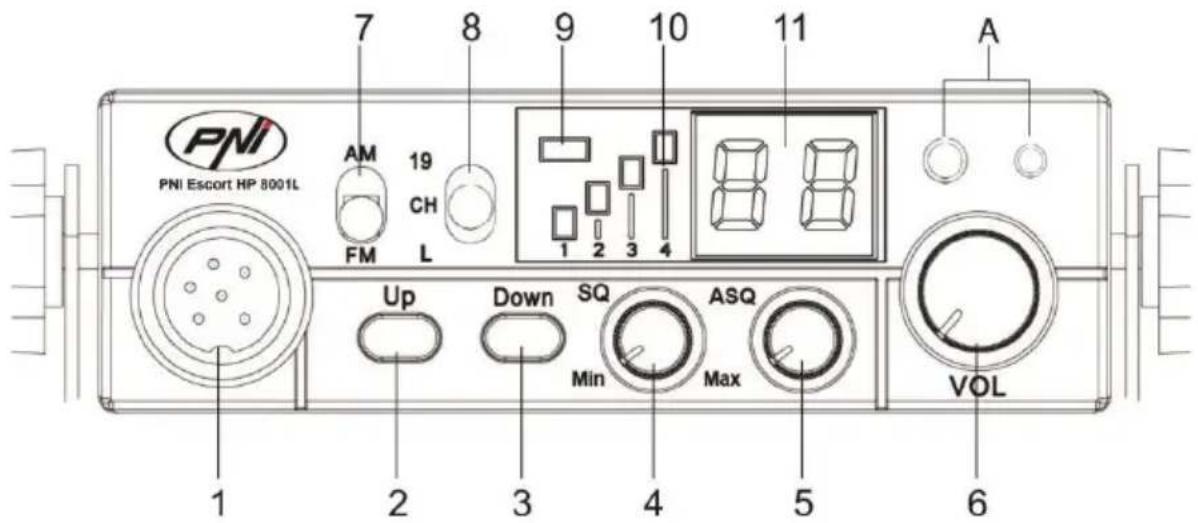

PNI PNI Escort HP 8001L 7 8 9 10 11 A AM 19 CH FM L 1 2 3 4 Up Down SQ Min ASQ Max VOL 1 2 3 4 5 6

A - Connecteur à 2 broches pour écouteurs et microphone

1. Connecteur de microphone à 6 broches
2. Bouton augmenter le numéro de canal
3. Bouton numéro de canal bas
4. Potentiomètre de réglage du squelch – le squelch fait la radio plus silencieux en supprimant le bruit de fond. Tournez le potentiomètre dans le sens des aiguilles d'une montre pour réduire le bruit ou dans le sens contraire si vous souhaitez entendre même les signaux les plus faibles.
5. Potentiomètre ASQ – pour augmenter le niveau de l'ASQ, tournez le potentiomètre dans le sens des aiguilles d'une montre.

RECOMMANDATION: allumer la radio avec ASQ tourné à gauche.

1. Potentiomètre on/off de la radio et réglage du volume – Tournez dans le sens des aiguilles d'une montre pour augmenter le volume. Si aucun signal n'est reçu, il est suggéré de régler le silencieux (en tournant le potentiomètre SQ dans le sens inverse des aiguilles d'une montre), puis le volume à un niveau confortable. Lorsqu'il est activé à partir du potentiomètre de volume, la radio mémorise le dernier canal utilisé.
2. Bouton de sélection du mode AM/FM

Remarque: le mode AM fonctionne uniquement en modifiant la norme (voir page 27).

1. Commutateur multifonctionnel:

• "19": sélection de canal d'urgence 19
- "CH": vous pouvez sélectionner les chaînes 1 à 40 (selon la règle sélectionnée. En Roumanie, le canal utilisé est 22)
• "L": Interrupteur opération des boutons

1. Indicateur LED TX/ASQ - Pendant la transmission, le voyant est rouge et lorsque la fonction ASQ est activée, le voyant est vert.

2. Indicateur de niveau de signal – Indicateur à 4 barres pour surveiller la puissance des signaux reçus/émis

3. Écran LED – affiche le numéro de canal

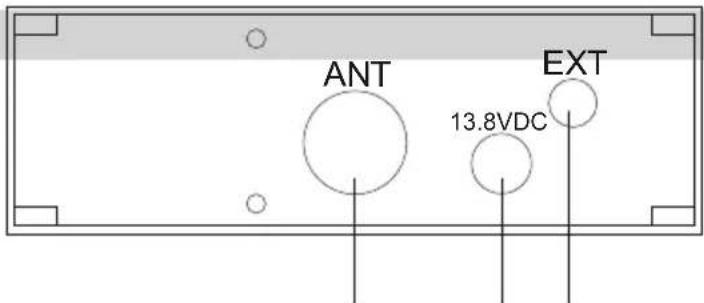

DESCRIPTION DU PANNEAU ARRIÈRE:

1. Connecteur d'antenne
2. Câble d'alimentation 12VDC
3. Prise de haut-parleur externe

1. Bouton PTT - Appuyez pour émettre
2. Bouton numéro de canal
3. Bouton d'activation/désactivation de la fonction ASQ
4. Bouton numéro de canal bas

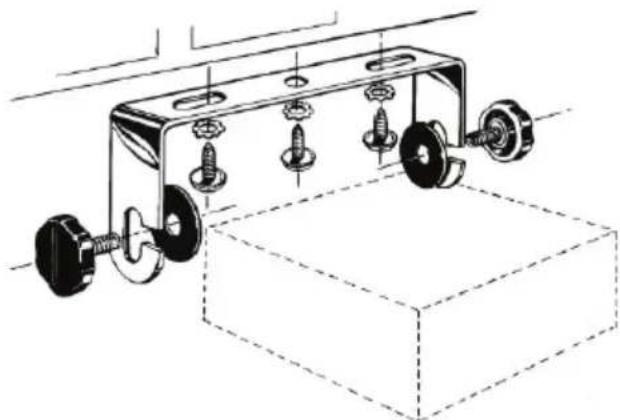

INSTALLATION:

Avant d'installer la station dans la voiture, choisissez l'emplacement le plus approprié pour pouvoir l'utiliser sans vous déranger en conduisant.

Pour installer la station, utilisez le support et les accessoires fournis dans l'emballage. Les vis de soutien doivent être bien serrées pour éviter les vibrations de la station pendant la conduite. Le support de montage peut être positionné au-dessus ou au-dessous de la station et peut être incliné en fonction du mode d'installation (sous ou sous le plafond de la cabine du camion).

ATTENTION: Assurez-vous que la tension à laquelle la station est alimentée est indiquée par le fabricant..

Installation de l'unité centrale:

Avant de mettre la radio sous tension, assurez-vous que le bouton d'alimentation est complètement tourné vers la gauche.

Le cordon d'alimentation de la radio comprend un fusible de protection sur le fil rouge. Connectez le câble d'alimentation de la radio au système électrique de la voiture en respectant la polarité (même si la radio est dotée d'une protection contre les inversions de polarité).

Connectez le fil rouge à la borne positive (+) et le fil noir à la borne négative (-) du système électrique de la voiture. Vérifiez les connexions effectuées correctement pour éviter toute déconnexion ou tout court-circuit éventuel.

ATENTIE: En cas de brûlure, ne remplacez pas le fusible par une valeur supérieure. Le fusible d'usine a 2A.

Installer l'antenne:

Pour utiliser la radio, vous avez besoin d'une antenne fonctionnant à 26-28 MHz.

Pour installer l'antenne, appelez un technicien spécialisé.

Avant de connecter l'antenne à la radio, il est nécessaire de la vérifier avec un appareil spécialisé afin d'éviter toute défaillance du circuit de transmission.

En règle générale, l'antenne doit être placée sur le côté le plus élevé du véhicule sans être à l'abri des obstacles et aussi loin de toute source électrique ou de bruit électromagnétique. Le câble coaxial de l'antenne ne doit être ni interrompu ni appuyé. Connectez la fiche à l'extrémité du câble d'antenne coaxiale à la prise d'antenne située derrière la radio.

Vérifiez la radio CB:

Une fois installé et alimenté par le système électrique du véhicule, procédez comme suit pour vérifier son fonctionnement:

• Vérifiez que la radio est correctement alimentée
• Vérifiez la connexion de l'antenne à la radio
- Connectez le microphone à la prise sur le panneau avant de la radio CB
- Allumez la radio en tournant le potentiomètre de volume dans le sens des aiguilles d'une montre et réglez le volume au niveau souhaité.
- Sélectionnez le canal souhaité à l'aide des touches UP/DOWN du panneau avant ou du microphone.
- Appuyez sur le bouton SQ dans la zone limite où le bruit de fond disparaît.

Remarque: Si le mode ASQ est activé (en appuyant sur la touche ASQ du microphone), le bouton SQ ne peut pas être activé.

• Appuyez sur le bouton de conversation (PTT) du microphone à émettre, puis relâchez-le pour recevoir
• Vérifiez le niveau du signal reçu via les barres de signal sur le panneau avant
• Activez la fonction ASQ sur le microphone et ajustez son niveau à l'aide du bouton ASQ situé sur le panneau avant de la radio.

CONSEILS UTILES:

Ne pas inverser la polarité de la radio.

Ne remplacez pas le fusible par une de valeur supérieure. Le fusible d'usine a 2A.

N'émettez pas sans antenne ou une antenne cassée ou non calibrée pour éviter de brûler l'extrémité émettrice.

Ajustez SQ et ASQ à la limite de disparition du bruit de fond. En tournant trop le bouton SQ dans le sens des aiguilles d'une montre, vous ne recevrez que des signaux puissants (ceux émis à proximité).

CHANGER LA NORME:

Pour changer la norme d'utilisation de la radio CB, procédez comme suit:

• Tout en maintenant enfoncés les boutons Down et PTT du microphone, allumez la radio CB.
• Utilisez les touches UP/DOWN de la radio pour sélectionner la norme souhaité.
• Éteignez la radio puis rallumez-la

Vérifiez les langues utilisées dans les procédures.

Norme disponible:

Norme Fréquence (MHZ) Canaux Pays EMG (19)
EU 26.965	-27.405 40CH (4W) AM/FM EU			CH09: 27.065MHz AM/FMCH19: 27.185MHz AM/FM
CE 26.965	-27.405 40CH (4W) FM only RO, MT CH19: 27.185MHz FM
-9	26.965-27.405 01CH-40CH (4W) AM/FM		DE	CH19: 27.185 AM/FM
	26.565-26.955 41CH-80CH (4W) FM only
-U*	27.60125-27.99125	40CH (4W) FM only	UK	CH19: 27.78125MHz FM
-P	26.960-27.400	-5KHZ 40CH (4W) AM/FM	PL	CH19: 27.180MHz AM/FM
-d	26.965-27.405	40CH (4W) AM/FM	DE	CH19: 27.185MHz AM/FM

* Dans la configuration -U, pour sélectionner la bande de fréquences CE, déplacez le commutateur AM / FM sur la position AM. CE apparaît brièvement sur l'écran. Revenez en position FM, vous êtes de retour dans la norme -U. -U apparaît brièvement sur l'écran.

FIGYELMEZTETÉS

FR-Pays dans lesquels il existe des restrictions particulières (licence/registre)

Déclaration de conformité simplifiée de l'UE

SC ONLINESHOP SRL déclare que la Radio CB PNI Escort HP 8001L ASQ est conforme à la directive EMC 2014/30/EU et RED 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante: https://www.mypni.eu/products/4103/download/certifications
