⚠️ Kérjük, olvassa el a következő óvintézkedéseket, hogy megelőzze a tüzet, a személyi sérülést vagy az állomás megsemmisítését
⚠️ Ne próbálja meg állítani az állomást a veszélyes vezetés közben.
⚠ Ez az állomás 12 V DC tápfeszültségre lett tervezve. Ne használjon 24 V-os akkumulátort az állomás táplálásához.
⚠️ Ne helyezze az állomást túlságosan nedves, nedves vagy instabil felületre.
⚠️ Ne csatlakoztassa az antennát átvitel, égési sérülés vagy áramütés esetén.
⚠️ Tartsa távol az interferenciát okozó eszközöket (pl. TV, generátor stb.)
⚠️ A szívritmus-szabályozókat használóknak javasoljuk, hogy az átvitel során távol tartsák az antennát, és különösen ne érintsék meg.
⚠️ Ne csatlakoztasson fémtárgyakat a belső elektromos oldalhoz; áramütés veszélye.
⚠ Kerülni kell az expozíciót állomás az alacsonyabb hömérsékleten, mint -26°C, és nagyobb, mint +60°C, a hömérséklet a jármű esetenként meghaladhatja a 80°C-on, ami maradandó károsodást okozhat, ha hosszan tartó expozíció. Ne tegye ki az állomást napfénynek.
⚠️ Ne helyezzen semmit a készülékre, mert megakadályozza a hűtést.
Ellenőrizze, hogy van-e elég akkumulátortöltője a gyors kiürülés elkerülése érdekében.
⚠️ Fontos, hogy a motor indítása előtt állítsa le az állomást, hogy elkerülje a magas indítási feszültség által okozott károkat.
A biztosíték cseréjekor 2A 250 V típusú biztosítékot kell használni. Semmilyen körülmények között ne használjon magasabb értéket.
Ha az állomásból érkezik rendellenes szag vagy füst, akkor azonnal kapcsolja ki a készüléket
⚠️ Ne továbbítsa a hatalom hosszú ideig, az állomás forró lehet.
⚠️ Tartsa távol az állomást a gyermekektől.

MÁS FIGYELMEZTETÉSEK:

Mielött csatlakoztatná vagy használja ezt a terméket, olvassa el figyelmesen az üzemeltetési utasítást. Tartsa meg ezt a kézikönyvet a későbbiekben.

Az adó használata előtt csatlakoztassa az antennát. Ellenőrizze az ADR-t a kiadás előtt. A túl magas ADR miatt az állomás vége megsemmisülhet, ami nem tartozik a jótállás hatálya alá.

Nincsenek felcserélhető komponensek. Javításokért forduljon egy hivatalos szervizhez.

A tüzveszély elkerülése érdekében csak megfelelő tápegységet használjon.

FÖBB JELLEMZÖK:

• 40 FM/AM csatorna
- FM/AM üzemmód választókapcsoló (AM csak a normál változtatásával működik)
- Sürgősségi csatornaválasztó kapcsoló 9/19
- Kulcszár kapcsoló
• A csatorna kiválasztása FEL/LE gombok
- Jelszint LED-ek
• 2 számjegyű csatorna számkijelző
- Hangerő potenciométer és az állomás indítása/leállítása
• LED-kijelzők RX/TX/ASQ számára
- Mikrofon csatornaválasztó gombokkal (fel/le) és ASQ aktiválással
- 6 pólusú mikrofon csatlakozó az előlapon
• Külső hangszóró csatlakozó
- A Squelch manuális és a zsiradék automatikusan állítható
• 2-pólusú csatlakozó az előlapon

TEHNIKAI ADATOK:

Csatornák 40 40 AM/FM
Frekvenciasáv 26.965 – 27.405 MHz
Frekvencia szabályozás P.L.L.
Működési hőmérséklet -26° - +60°C
Etetés 12Vdc ±15%
Méretek/súly 115 x 36 x 152 mm/0.8 kg
Vevő
Közbenső frekvencia 1° 10.7 MHz/2° 450 KHz
érzékenység	-120dBm/12dB SINAD (FM)
	-107dBm/12dB SINAD (AM)
Audió kimenet @10% THD 2.5W la 8 ohm
Hang torzítás <8% at 1 KHz
Image elutasítás 65 dB
Csatorna szomszédos 85 dB
Áramfelvétel 200 mA in stand-by
Adó
Maximális RF teljesítmény 4W FM la 12Vdc
Moduláció	85% la 90% (AM)
	3KHz ±0.2 KHz (FM)
Impedanta antena	50 Ohm
Áramfelvétel 2 A

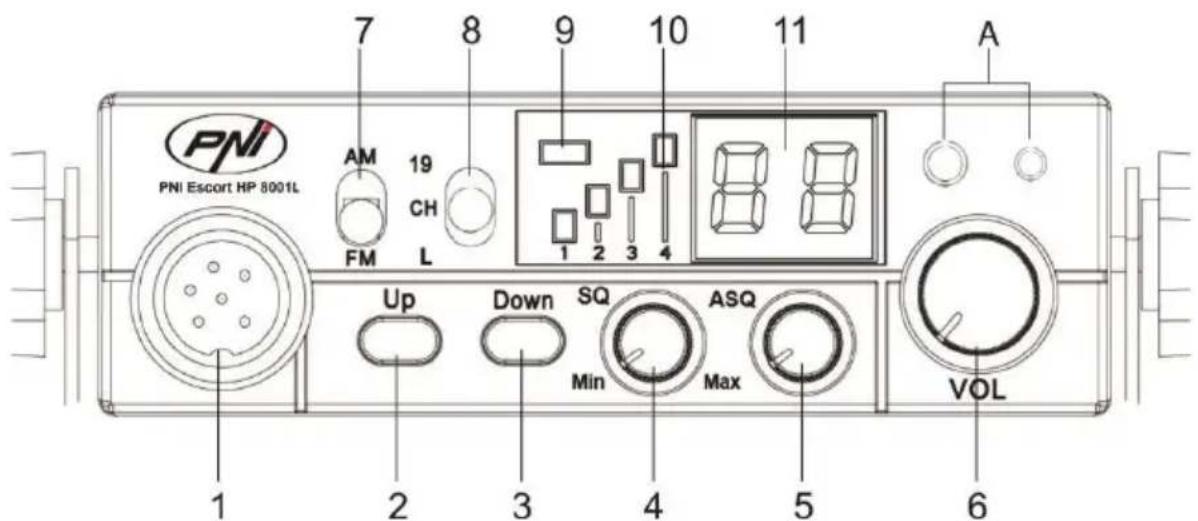

PNI PNI Escort HP 8001L 7 8 9 10 11 A AM 19 CH FM L 1 2 3 4 Up Down SQ ASQ Min Max VOL 1 2 3 4 5 6

A. 2 tüs csatlakozó a fülhallgatóhoz és a mikrofonhoz

1. 6 pólusú mikrofon csatlakozó
2. Növelje a csatorna számát
3. Csatorna szám le gomb
4. A squelch-squelch beállító potenciométer a csendesebb állomást teszi a háttérzaj kiküszöbölésével. Fordítsa el a potenciométert az óramutató járásával megegyező irányba a zaj csökkentése érdekében, vagy az óramutató járásával ellentétes irányba, ha még a leggyengébb jeleket is szeretné hallani
5. ASQ potenciométer - az ASQ szint növeléséhez fordítsa el a potenciométert az óramutató járásával megegyező irányba, ebben az esetben csökkenti a háttérzajt, de a kapott jelszintet is.

JAVASLAT: kapcsolja be az állomást az ASQ balra fordítva.

1. Potenciométer be/ki állomás és hangerő beállítása - Forgassa az óramutató járásával megegyező irányba az állomás indításához és növelje a hangerőt. Ha nem érkezik jel, javasoljuk, hogy állítsa be a szaggatott hangot (az SQ potenciométer óramutató járásával ellentétes irányú forgatásával), majd a hangerő kényelmes szintre állításával. A hangerő-potenciométer bekapcsolásakor az állomás tárolja az utoljára használt csatornát.
2. AM/FM üzemmód kiválasztó gomb

Megjegyzés: Az AM üzemmód csak a normal változtatásával működik (lásd a 32. oldalt)

1. Többfunkciós kapcsoló:
2. "19": vészhelyzeti csatorna kiválasztása 19
3. "CH": 1 \~ 40 csatornát lehet választani (A kiválasztott szabálytól függően Romániában a használt csatorna 22)
4. "L": billentyúzár
5. LED kijelző TX/ASQ - Átvitel közben a LED piros lesz, és ha az ASQ funkció be van kapcsolva, a LED zöld lesz.
6. Jelszint-jelző - 4 bar-jelző a beérkező/kibocsátott jelek teljesítményének figyeléséhez
7. LED képernyő - Megjeleníti a csatorna számát

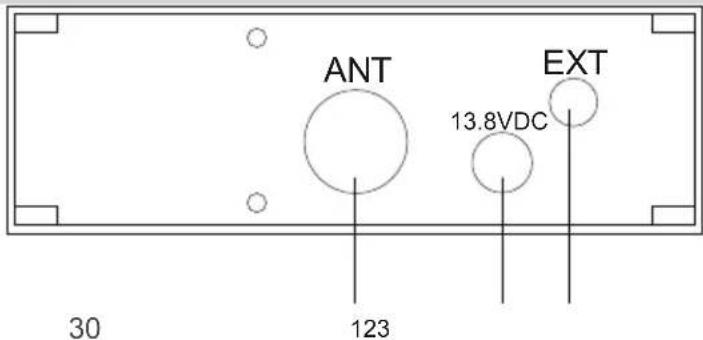

HÁTLAP LEÍRÁSA:

1. Antenna csatlakozó
2. 12VDC tápkábel
3. Külső hangszóró csatlakozó

1. PTT gomb - Nyomja meg a gombot a kibocsátáshoz
2. Csatorna szám gomb
3. ASQ funkció engedélyezése/tiltása gomb
4. Csatorna szám le gomb

TELEPITÉS:

Mielőtt az állomást az autóba telepítené, válassza ki a legmegfelelőbb helyet, így használat közben zavarhatja a vezetést.

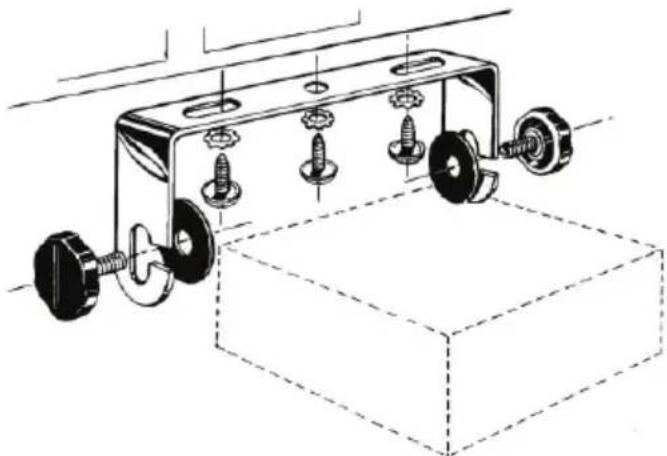

Az állomás telepítéséhez használja a csomagban található támogatást és tartozékokat. A tartócsavarokat biztonságosan rögzíteni kell, hogy megakadályozzák az állomás vibrációját vezetés közben. A szerelőkeret az állomás felett vagy alatt helyezhető el, és a beszerelési módtól függően (a tehergépkocsi vezetőfülke alatt vagy alatt).

VIGYÁZAT: Győződjön meg róla, hogy a feszültség, amelyen az állomás működik, a gyártó jelzi.

A központi egység felszerelése:

Az állomás bekapcsolása elött győződjön meg róla, hogy a bekapcsológomb teljesen balra fordult.

Az állomás tápkábele védő biztosítékot tartalmaz a vörös vezetéknél. Csatlakoztassa az állomás tápkábelét a gépkocsi elektromos rendszeréhez, fokozott polaritással (még akkor is, ha az állomás polaritás elleni védelemmel rendelkezik).

Csatlakoztassa a vörös vezetéket a pozitív (+) csatlakozóhoz és a fekete vezetéket az autó elektromos rendszerének negatív (-) kapcsához. Ellenőrizze a helyesen csatlakoztatott csatlakozásokat, hogy megakadályozzák azok leválasztását vagy esetleg rövidzárlatot.

FIGYELEM: Égés esetén ne cserélje ki magasabb értékkel. A gyár 2A-val rendelkezik.

Telepítse az antennát:

Az állomás használatához 26-28MHz-es antennát kell használnia.

Az antenna felszereléséhez forduljon szakemberhez.

Mielött az antennát az állomáshoz csatlakoztatná, meg kell vizsgálnia egy speciális eszközzel, hogy megakadályozza az átviteli áramkör meghibásodását.

Általában az antennát a jármű legmagasabb oldalán kell elhelyezni anélkül, hogy árnyékolt volna az akadályoktól és olyan távolabb, mint bármely elektromos forrás vagy elektromágneses zaj. Az antenna koaxiális kábelét ne szakítsa meg vagy ne nyomja meg. Csatlakoztassa a koaxiális antennakábel végén levő csatlakozót az állomás mögötti antennacsatlakozóhoz.

belül megjelenik a kijelzön.

Az állomás működésének ellenőrzése:

• A gépkocsi elektromos rendszerének beszerelését és bekapcsolását követően hajtsa végre az alábbi műveleteket:
• Ellenőrizze, hogy az erőmű megfelelően működik-e
• Ellenőrizze az antenna csatlakozását az állomásra
• Csatlakoztassa a mikrofont az állomás elülső panelének aljzatához
• Kapcsolja be az állomást az óramutató járásával megegyező irányú elforgatásával, és állítsa a hangerőt a kívánt szintre
• Válassza ki a kívánt csatornát a fel/le gombokkal az előlapon vagy a mikrofonon. MEGJEGYZÉS: Romániában a 22-es csatornát használják
• Nyomja meg az SQ gombot a határfelületen, ahol a háttérzaj eltűnik.

Megjegyzés: Ha az ASQ üzemmód engedélyezve van (a mikrofonon lévő ASQ megnyomásával), az SQ gomb nem aktiválható

• Nyomja meg a mikrofonon lévő PTT gombot, hogy kibocsásson, és engedje el a vételhez
• Ellenőrizze a jelszintet az előlapi panel jelsávjai segítségével
• Fordítsa el az ASQ funkciót a mikrofonon, és állítsa be a szintet az állomás előlapján található ASQ gomb segítségével

HASZNOS TIPPEK:

Ne fordítsa meg az erömű polaritását.

Ne cserélje ki a biztosítékot magasabb értékre. A gyár 2A-val rendelkezik.

Ne hagyjon antennát vagy törött vagy nem kalibrált antennát az emisszió végének égetésének elkerülése érdekében.

Állítsa az SQ és az ASQ értéket a háttérzaj eltűnéséhez. Az SQ gomb óramutató járásával megegyező irányú túl nagy beavatása csak erős jeleket fog kapni (a közelben kibocsátott jelek).

MÓDOSÍTSA A NORMÁT:

Ha módosítani szeretné azt a normát, amelyben a CB rádiót használja, tegye a következőket:

• Miközben lenyomva tartja a mikrofon alsó és alsó gombját, kapcsolja be az állomást
• Az állomás fel és le gombjaival válassza ki a kívánt beállítást
• Kapcsolja ki és indítsa újra az állomást

Az aktuális normák ellenőrzéséhez használja ugyanazt az eljárást.

Normák:

Norme Frekvencia (MHZ) Csatornák		Ország EMG (19)
EU 26.965	-27.405 40CH (4W) AM/FM EU		CH09: 27.065MHz AM/FMCH19: 27.185MHz AM/FM
CE 26.965	-27.405 40CH (4W) FM only RO, MT CH19: 27.185MHz FM
-9	26.965-27.405 01CH-40CH (4W) AM/FM	DE	CH19: 27.185 AM/FM
	26.565-26.955 41CH-80CH (4W) FM only
-U*	27.60125-27.99125	40CH (4W) FM only	UK	CH19: 27.78125MHz FM
-P	26.960-27.400	-5KHZ 40CH (4W) AM/FM	PL	CH19: 27.180MHz AM/FM
-d	26.965-27.405	40CH (4W) AM/FM	DE	CH19: 27.185MHz AM/FM

AVVERTENZE SPECIALI

HU-Országok, ahol különleges korlátozások vannak érvényben (licenc/nyilvántartás)

EU közlemény egyszerűsített megfelelés

SC ONLINESHOP SRL kijelenti, hogy a CB rádió PNI Escort HP 8001L ASQ megfelel az EMC 2014/30/EU és RED 2014/53/UE irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege a következő internetes címen érhető el: https://www.mypni.eu/products/4103/download/certifications
