GEBRUIKSAANWIJZING Escort HP 8900 PNI

Speciale waarschuwingen

⚠ Lees de onderstaande waarschuwingen om brand, persoonlijk letsel of schade aan de CB-radio of de CB-antenne te voorkomen.
⚠ Probeer de radio niet te bedienen tijdens het rijden. Als u dit doet, stelt u zichzelf bloot aan het risico van verkeersongevallen.
⚠️ Deze radio is ontworpen voor een voeding van 12 V/24 V DC. Gebruik geen hogere spanning dan de aanbevolen spanning.
⚠️ Plaats de radio niet op een extreem stoffige, vochtige of onstabiele ondergrond.
⚠️ Sluit de antenne niet aan tijdens verzending; risico op elektrische schokken.
⚠ Blijf uit de buurt van storende apparaten (zoals: tv, generator, etc.)
⚠️ Degenen die pacemakers gebruiken, wordt geadviseerd om tijdens het zenden afstand te houden van de antenne en deze vooral niet aan te raken.
⚠️ Breng geen metalen voorwerpen in de buurt van het interne elektrische gedeelte van de radio; gevaar voor elektrische schokken.
⚠ Stel de radio niet bloot aan temperaturen lager dan -26°C en hoger dan + 80°C, de temperatuur aan boord van een voertuig kan soms hoger zijn dan 80°C, wat bij langdurige blootstelling onherstelbare schade aan de radio kan veroorzaken. Stel de radio niet langdurig bloot aan zonlicht.
⚠️ Dek de redio niet af, dit voorkomt dat hij afkoelt.
⚠️ Controleer of de voertuigaccu voldoende is opgeladen om een snelle ontlading te voorkomen.
⚠ Het is belangrijk om de radio uit te schakelen voordat u de motor start om schade door een hoge startspanning te voorkomen.
⚠ Bij het vervangen van de zekering dient u een 2A 250V type F-zekering te gebruiken. Gebruik geen zekering met een hogere waarde.
Als er een abnormale geur of rook uit de radio komt, moet u de radio onmiddellijk uitschakelen.
⚠ Zend niet gedurende lange tijd, de radio kan dan warm worden en defect raken.
⚠️ Houd de radio uit de buurt van kinderen.

Andere waarschuwingen

Lees de gebruiksaanwijzing zorgvuldig door voordat u dit product aansluit of gebruikt. Bewaar deze handleiding voor toekomstig gebruik.

Sluit de antenne aan voordat u de radio gebruikt. Controleer de SWR voordat u gaat verzenden. Een te hoge SWR kan leiden tot vernietiging van de radio terminals, interne componenten die niet onder de garantie vallen.

Er zijn geen componenten van de radio die door de gebruiker kunnen worden gerepareerd. Neem voor reparaties contact op met een erkend servicecentrum.

Gebruik een geschikte voeding om brandgevaar te voorkomen.

Installatie instructies

Kies de meest geschikte locatie voordat u de radio in uw auto installeert, zodat u deze tijdens het rijden niet stoort.

Gebruik de beugel en accessoires in de verpakking om de radio te installeren. De schroeven moeten goed worden vastgedraaid om trillingen van de radio tijdens het rijden te voorkomen. De montagebeugel kan boven of onder de radio worden geplaatst en kan worden gekanteld, afhankelijk van de installatiemethode.

Zet de radio aan

Het netsnoer van de radio is voorzien van een zekering die in de sigarettenaansteker is geïnstalleerd. Om de radio van stroom te voorzien, steekt u de sigarettenaanstekerplug in de daarvoor bestemde sleuf onder het dashboard van uw auto.

waarschuwingen

Zorg ervoor dat u de radio voedt met 12V / 24V.

Als de zekering doorbrandt, vervang deze dan niet door een exemplaar met een hogere waarde. Die in de fabriek heeft 2A.

De installatie van de antenne

Om de radio te gebruiken heb je een antenne nodig die werkt in het frequentiebereik 26-28 MHz.

Raadpleeg een gespecialiseerde technicus om de antenne te installeren en te kalibreren.

Gewoonlijk moet de antenne op het hoogste deel van het voertuig worden

geplaatst, zonder te worden afgeschermd door obstakels en zo ver mogelijk van elektrische bronnen of elektromagnetische ruis. De coaxkabel van de antenne mag niet worden onderbroken of ingedrukt. Sluit de stekker aan het uiteinde van de antennecoaxkabel aan op de antennestekker aan de achterkant van de radio.

De radio testen

Nadat de radio is geïnstalleerd en ingeschakeld, test u de juiste werking:

• Controleer of de radio correct is ingeschakeld
• Controleer de antenneverbinding met de radio
• Sluit de microfoon aan op de aansluiting op het voorpaneel van de radio
• Schakel de radio in door lang op de multifunctionele knop op het voorpaneel van de radio te drukken
  • Pas het volume aan het comfortniveau aan
• Selecteer het kanaal met de toetsen ▲ en ▼ van de microfoon of het frontpaneel van de radio.
• Pas het squelch-niveau aan tot de limiet waar de achtergrondruis verdwijnt. (Instructies voor het activeren en aanpassen van de ASQ / SQ-functie vindt u op pagina 8)
• Druk op de PTT-knop op de microfoon om uit te zenden en laat los om te ontvangen
• Controleer het niveau van het signaal dat wordt verzonden / ontvangen via de signaalbalken op het voorpaneel van de radio

Belangrijkste kenmerken

• Handmatige squelch (SQ) en automatische squelch (ASQ)
  • Multifunctioneel scherm
• Frequentie-weergave
• S-meter
  • NB-en HI-CUT-filters
• Scan-functie
• Extra instellingenmenu
• Dual Watch-functie
• Toets piep

- CTCSS / DCS-codes Slot Noodkanalen Helderheid van het scherm aanpassen

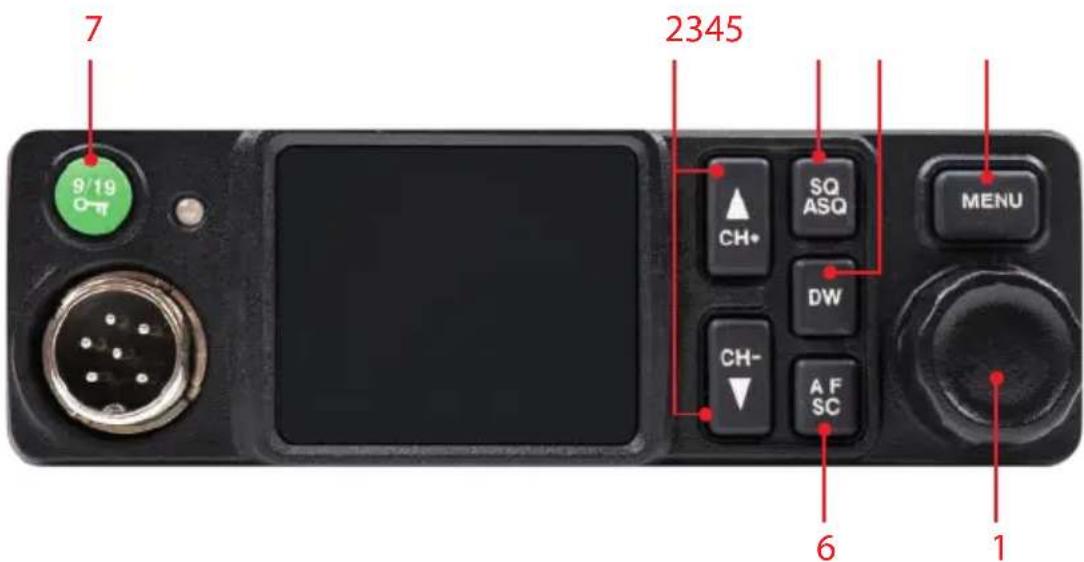

Beschrijving voorpaneel

7 9/19 O-π 2345 CH+ SQ ASQ MENU DW CH- A F SC 6 1

1. Multifunctionele knop. Druk lang op deze knop om de radio in / uit te schakelen. Draai aan deze knop om het volume aan te passen. Als u het instellingenmenu hebt geopend, drukt u op deze knop om een submenu te openen en draait u het om een optie te wijzigen.

2. ▲/▼. Druk op deze knoppen om het kanaal te wijzigen (Kanaal + / Kanaal-).

3. DW. Druk op deze knop om de Dual Watch-functie te activeren, deactiveren en configureren.

4. MENU. Druk lang op deze knop om het menu met aanvullende instellingen te openen.

5. SQ/ASQ. Druk op deze knop om het handmatige en automatische squelchniveau te activeren, deactiveren en selecteren.

6. AF/SC. Druk op deze knop om de modulatie (AM / FM) om te schakelen en de scanfunctie te activeren.

7. 9 19/Lock. Druk op deze knop om over te schakelen naar noodkanalen (9/19) en om de toetsvergrendelingsfunctie te activeren / deactiveren.

Basisbewerkingen Zet de radio aan / uit

Druk lang op de multifunctionele knop [1] om de radio in te schakelen. Het scherm licht op en toont eerst het PNI-logo, daarna het kanaal, de standaard, frequentie, modulatie en actieve functies.

Opmerking: Als u de functie AUTO AAN hebt geactiveerd in het menu van de radio, start de radio automatisch onmiddellijk na het opstarten.

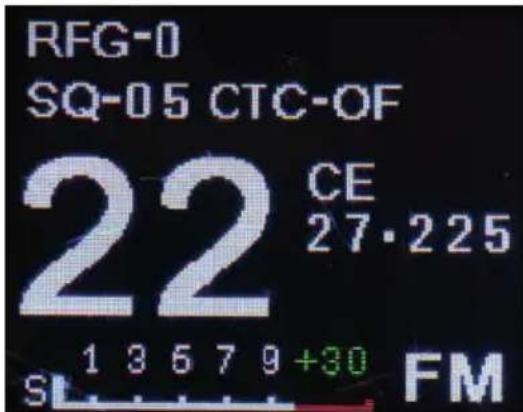

RFG-0 SQ-05 CTC-OF 22 CE 27·225 1 8 6 7 9 +30 FM

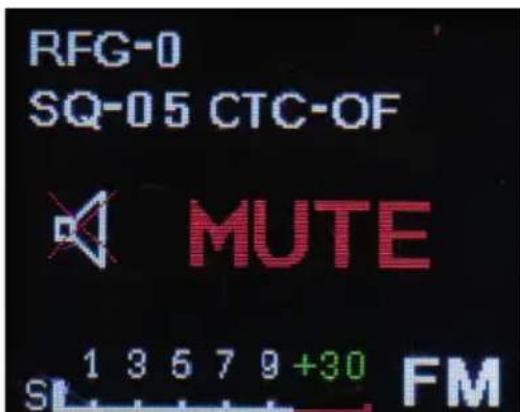

Pas het volume aan

Draai na het inschakelen van de radio de multifunctionele knop naar links of rechts om het volume aan te passen. Er zijn 28 volumeniveaus beschikbaar. Druk kort op de multifunctionele knop om de luidspreker uit te schakelen. De tekst MUTE verschijnt op het scherm. Druk nogmaals kort op de multifunctionele knop of draai eraan om de luidspreker opnieuw te activeren. Het scherm keert terug naar de standaard weergavemodus en naar het laatst ingestelde volumeniveau.

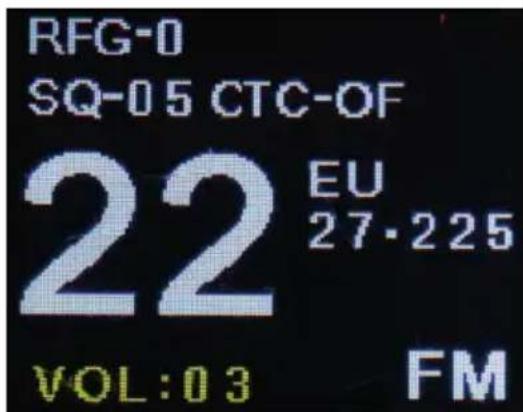

RFG-0 SQ-05 CTC-OF 22 EU 27·225 VOL:03 FM

Selecteer het kanaal

Druk kort op de knoppen ▲ en ▼ op de microfoon of op het voorpaneel van de radio om het kanaal te wijzigen. Houd ingedrukt om tussen 5 kanalen tegelijk te schakelen.

Functions

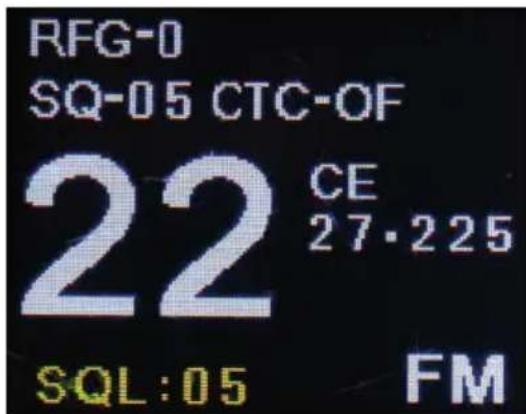

Activeer SQ. Gevoeligheidsniveau-instelling.

Druk kort op de SQ / ASQ-knop [5] om de squelch-functie te activeren. De SQL-tekst en het huidige gevoeligheidsniveau verschijnen in de linker benedenhoek van het scherm. Draai aan de multifunctionele knop [1] om het gewenste niveau in te stellen. Er zijn 28 niveaus van squelch-gevoeligheid beschikbaar (00 - 28). Druk op de multifunctionele knop om te bevestigen of wacht 5 seconden, daarna keert het scherm terug naar de standaard weergavemodus. Het ingestelde squelch-niveau wordt in de linkerbovenhoek van het scherm weergegeven.

RFG-0 SQ-05 CTC-OF 22 CE 27·225 SQL:05 FM

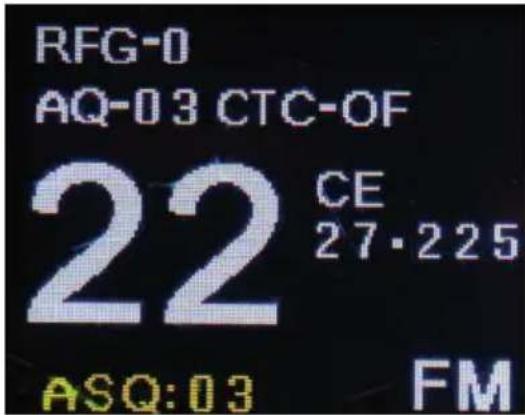

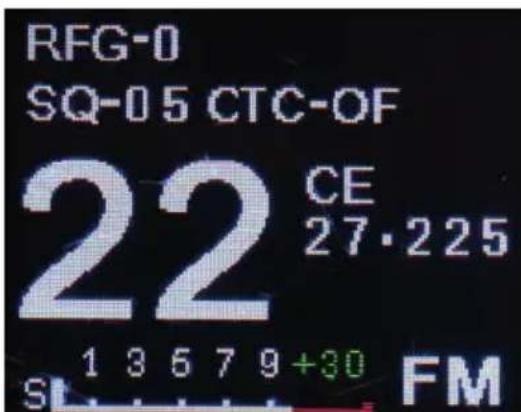

Activeer ASQ. Gevoeligheidsniveau-instelling.

Druk kort op de SQ / ASQ-knop [5] of de ASQ-knop op de microfoon om de automatische squelch-functie te activeren. De tekst ASQ verschijnt in de linker benedenhoek van het scherm, samen met het huidige gevoeligheidsniveau. Draai

aan de multifunctionele knop [1] om het gewenste niveau in te stellen. Er zijn 9 niveaus van automatische squelch-gevoeligheid beschikbaar (01 - 09). Druk op de multifunctionele knop om te bevestigen of wacht 5 seconden, daarna keert het scherm terug naar de standaard weergavemodus. Het ingestelde squelch-niveau wordt in de linkerbovenhoek van het scherm weergegeven.

Druk kort op de AF / SC-toets [6] om tussen AM en FM te wisselen.

Opmerking: Als de radio is ingesteld op een standaard die geen AM ondersteunt, heeft het indrukken van de AF / SC-toets geen effect. Alleen het FM-pictogram blijft op het scherm weergegeven.

RFG-0 SQ-05 CTC-OF 22 CE 27·225 1 3 6 7 9 +30 FM

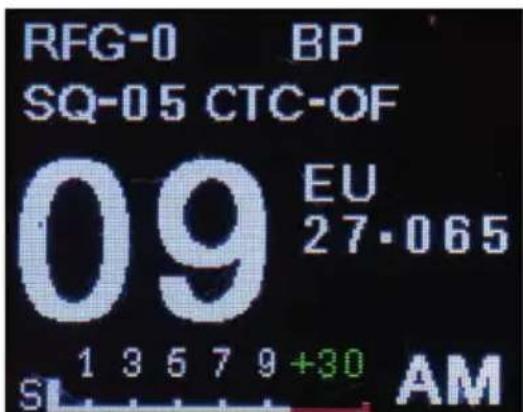

RFG-0 BP SQ-05 CTC-OF 09 EU 27·065 1 3 5 7 9 +30 AM

Dual Watch

1. Druk kort op de DW [3] -toets om de Dual Watch-functie te activeren.

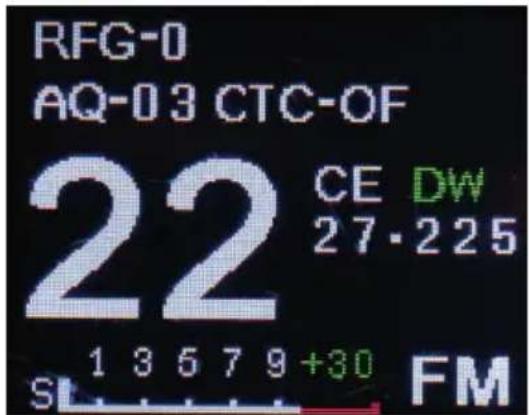

2. Het kanaalnummer en het DW-pictogram knipperen op het scherm. Gebruik de ▲ en ▼ toetsen om het tweede kanaal te selecteren dat u wilt monitoren.

3. Druk nogmaals kort op de DW-toets om te bevestigen.

4. De twee bewaakte kanalen, vergezeld van het DW-pictogram, worden afwisselend op het scherm weergegeven.

5. Druk nogmaals kort op de DW-toets om de Dual Watch-functie uit te schakelen.

1. Druk lang op de AF / SC-knop [6] om de kanaalscanfunctie te activeren.

2. Het SC-pictogram verschijnt op het scherm in de rechterbovenhoek en het kanaalnummer wordt verhoogd of verlaagd. Druk kort op de ▲ en ▼ knoppen om de scanrichting te veranderen.

3. Als de radio tijdens de scan een signaal ontvangt op een van de kanalen, stopt de scan gedurende 10 seconden. Als u door wilt gaan met scannen, houdt u de ▲ of ▼ knop ingedrukt. Als u op het signaalkanaal wilt blijven, houdt u de AF / SC-knop ingedrukt of drukt u op de PTT-knop.

4. Om het scannen te stoppen, houdt u de AF / SC-knop nogmaals ingedrukt of houdt u de PTT-knop kort ingedrukt.

1. Druk kort op knop 9 19 / Lock [7] om over te schakelen naar noodkanaal 09.
2. Druk nogmaals op de 9 19 / Lock-knop om over te schakelen naar het noodkanaal 19.
3. Het EMG-pictogram knippert op het scherm.
4. Druk nogmaals om terug te keren naar de standaardmodus van de radio.

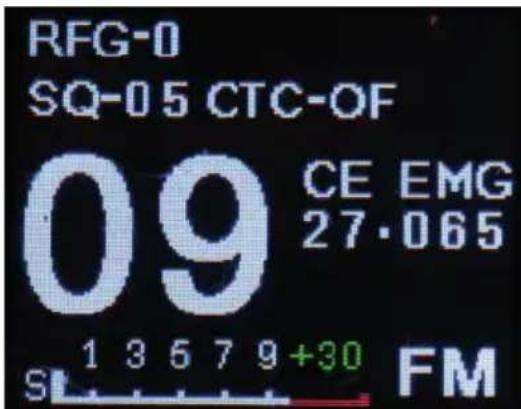

RFG-0 SQ-05 CTC-OF 09 CE EMG 27·065 1 3 6 7 9+30 FM

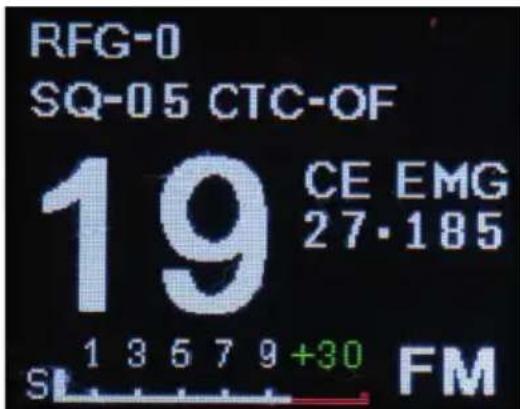

RFG-0 SQ-05 CTC-OF 19 CE EMG 27·185 S 1 3 6 7 9 +30 FM

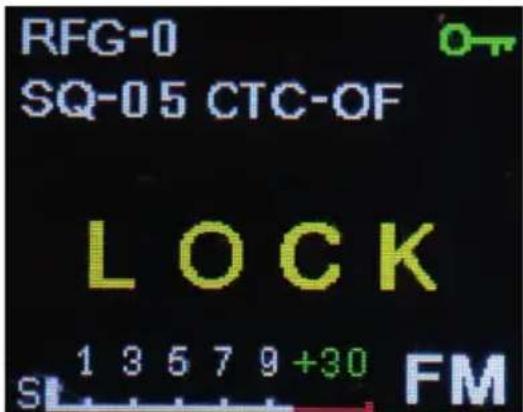

Lock (Slot)

1. Druk lang op de knop 9 19 / Lock [7] om de toetsen te vergrendelen (behalve de PTT-toets).
2. De tekst LOCK en het pictogram verschijnt op het scherm.
3. Houd de knop 9 19 / Lock nogmaals ingedrukt om de toetsen te ontgrendelen.

1. Druk lang op de MENU-knop [4] om het instellingenmenu te openen. Druk op de multifunctionele knop [1] om een van de instellingen te openen: BRIGHT, KEYTONE, NOISE BLANK, HIGH CUT, TIMEOUT TIMER, ROGER BEEP, AUTO ON, RFG, CDCSCODE, FACTORY RESET.
2. Draai aan de multifunctionele knop om de gewenste optie te selecteren.
3. Druk op de multifunctionele knop om te bevestigen.
4. Draai aan de multifunctionele knop om naar de volgende instelling te gaan.

BRIGHT (Helderheid van het scherm)

Opties: 1 - 2 - 3 (1 - de minst heldere, 3 - de helderste)

1 BRIGHT 1·2·3

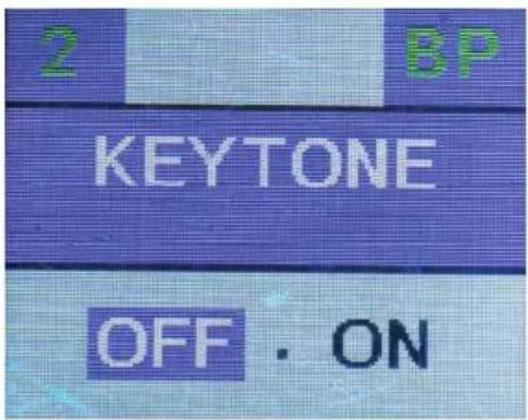

KEYTONE (TOETSTOON)

Opties: OFF - ON

2 BP KEYTONE OFF . ON

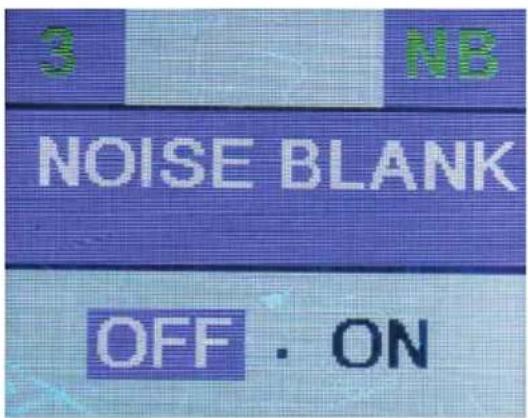

NOISE BLANKER

Options: OFF - ON

3 NB NOISE BLANK OFF . ON

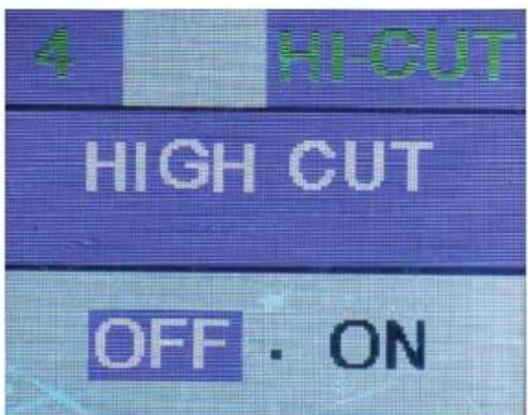

HIGH CUT

Opties: OFF - ON

4 HI-CUT HIGH CUT OFF . ON

TIMEOUT TIMER

Options: OFF - 1 MIN - 2 MIN - 3 MIN - 4 MIN - 5 MIN - 6 MIN - 7 MIN - 8 MIN - 9 MIN

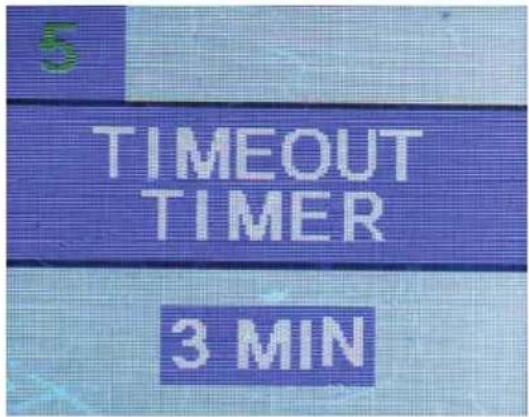

5 TIMEOUT TIMER 3 MIN

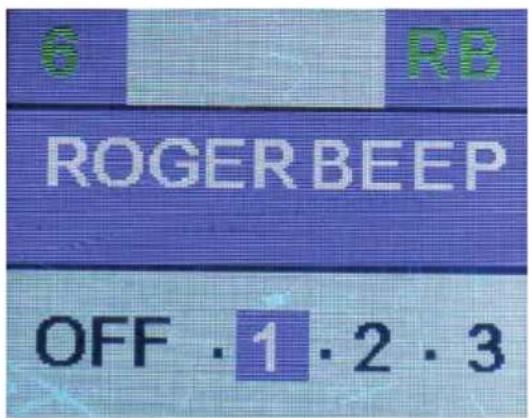

ROGER BEEP

Opties: OFF - 1 - 2 - 3

G RB ROGER BEEP OFF · 1 · 2 · 3

AUTO ON

Options: OFF - ON

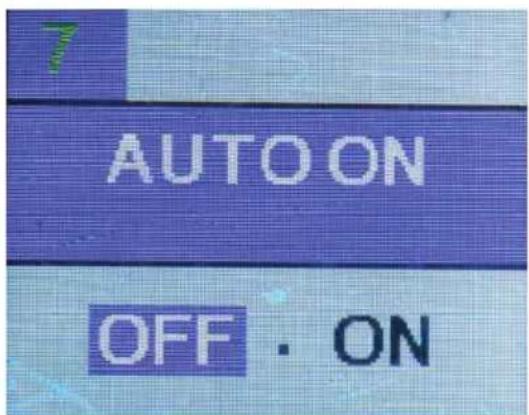

7 AUTO ON OFF . ON

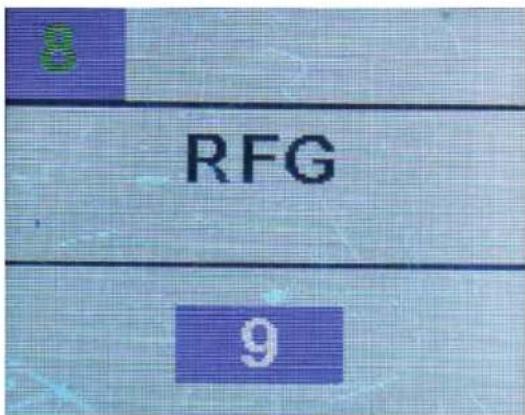

RFG (RF Gain)

Opties: OFF -1 -2 -3 -4 -5 -6 -7 -8 -9.

8 RFG 9

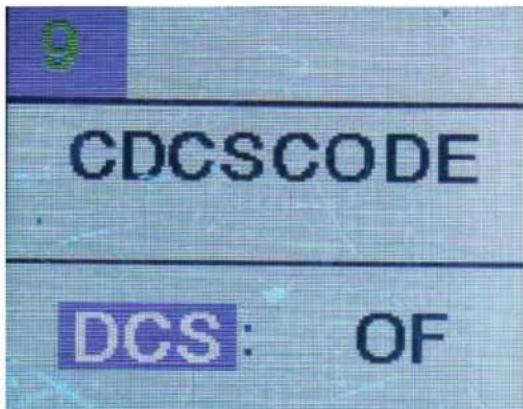

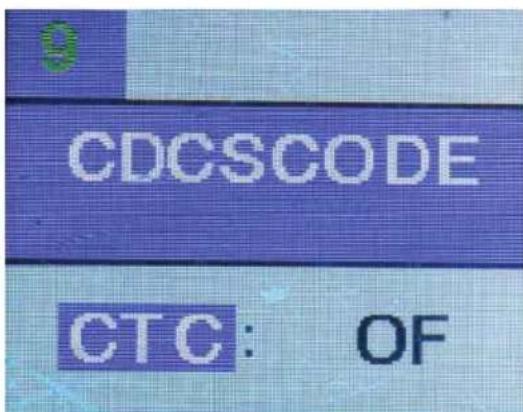

CTCSCODE (CTCSS/DCS codes)

Opties CTC: OFF en van 01 tot 50.

Opties DCS: OFF en van 01 tot 104.

Opmerking: we raden af om CTCSS / DCS-codes te activeren, tenzij de persoon met wie u communiceert deze functie ook heeft ingeschakeld.

CDCSCODE CTC: OF

CDCSCODE DCS: OF

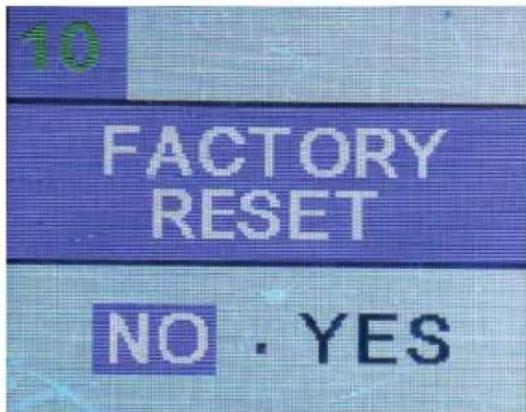

FABRIEKSINSTELLINGEN

Opties: YES - NO

Opmerking: de radio kan ook worden gereset met de toetsencombinatie: MENU + multifunctionele knop (houd de twee knoppen tegelijkertijd ingedrukt als de radio is uitgeschakeld).

10 FACTORY RESET NO . YES

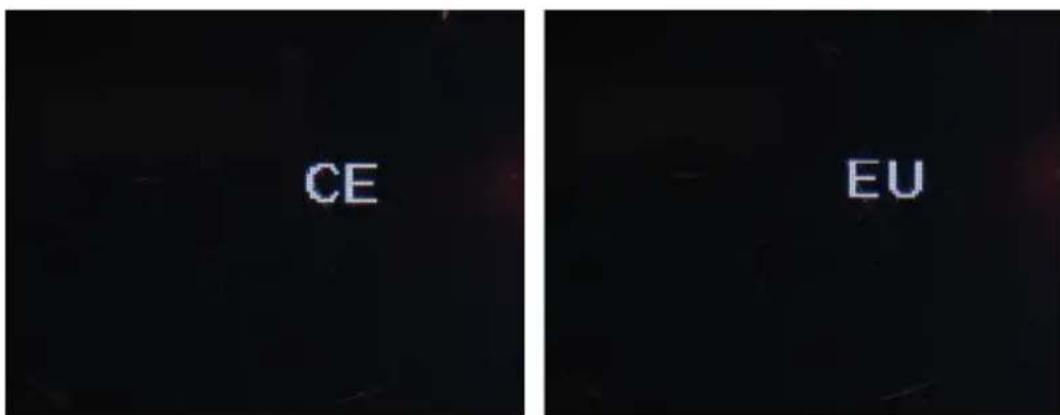

De norm zetten

1. Zet de radio uit.
2. Houd de 9 19 / Lock-knop [7] en de multifunctionele knop [1] tegelijkertijd ingedrukt.
3. Alleen de huidige standaard wordt op het scherm weergegeven.
4. Draai de multifunctionele knop naar rechts of links om de standaard voor uw land te selecteren.
5. Zet de radio uit en weer aan.
6. De geselecteerde standaard wordt op het scherm weergegeven.

CE EU

Beschikbare standaarden

Norme	Frequentie (MHZ)	Kanalen Land EMG (9/19)
EU 26.96	5-27.405	40CH (4W) AM/FM	AT, BE, BG, CH, CY, DK, EE, ES, FI, FR, GR, HR, HU, IE, IS, IT, LT, LU, LV, NL, NO,, PT, RO, SE, SI
FR 26.96	5-27.405	40CH (4W) AM/FM	FR
PL	26.960-27.400	-5KHZ 40CH (4W) AM/FM	PL
UK	27.60125-27.99125	40CH (4W) Alleen FM	UK
DE	26.965-27.405	01CH-40CH (4W) AM/FM	DE
	26.565-26.955	41CH-80CH (4W) Alleen FM
CE 26.96	5-27.405	40CH (4W) Alleen FM	RO, MT
IN 26.96	5-27.275	27CH (4W) AM/FM	IN

Technische specificaties

Netspanning 12V/24V
Frequentie fout ≤300Hz
Uitgangsvermogen 4W
FM-frequentieafwijking 1.9KHz
AM-modulatie-index 70-90%
Frequentiecontrole PLL
Frequentierespons 300-3000HZ
Vervorming 8%
Ontvangstgevoeligheid	>1μV
Audio vermogen max. 3W
Consumptie 1.8A
Dimensies 122 x 130 x 37 mm
Gewicht 660 g
Werktemperatuur	-26°C ~ +80°C
