| Termék típusa | Vezeték nélküli sarokcsiszoló |
| Márka | Parkside |
| Modell | PWSA 20Li F4 |
| Névleges feszültség | 20 V (egyenáram) |
| Üresjárati fordulatszám-tartomány | 2500 – 11000 min⁻¹ |
| Tárcsa átmérője | 125 mm |
| Menet | M14 |
| Akkumulátor típusa | Lítium-ion (PAP 20 B3, 4 Ah, nem tartozék) |
| Kompatibilis töltő | PLG 20 C3 (230-240 V ~, 50 Hz, töltési idő ~60 perc, nem tartozék) |
| Rendeltetésszerű használat | Fém, beton, csempe vágása és durva csiszolása (szárazon) |
| Hangnyomásszint (L_PA) | 83,6 dB(A) (bizonytalanság K=3 dB) |
| Hangteljesítményszint (L_WA) | 94,6 dB(A) (bizonytalanság K=3 dB) |
| Rezgés (felület) | < 2,5 m/s² (bizonytalanság K=1,5 m/s²) |
| Biztonsági funkciók | Automatikus újraindítás túlterhelés után, állítható védőburkolat, kiegészítő fogantyú |
| Sebességbeállítás | Előválasztó tárcsa (6 pozíció) |
| Tartozékok | Kiegészítő fogantyú, védőburkolat, kétcsapos szerelőkulcs, vágótárcsa, használati útmutató |
| Karbantartás és tisztítás | Puha ruhával tisztítani, ne használjon agresszív szereket, nem igényel karbantartást |
| Garancia | 3 év (a kopó alkatrészek kivételével) |
Gyakran ismételt kérdések - PWSA 20Li F4 PARKSIDE
Felhasználói kérdések a következőről PWSA 20Li F4 PARKSIDE
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Elektromos sarokcsiszoló PDF formátumban ingyenesen! Találja meg kézikönyvét PWSA 20Li F4 - PARKSIDE és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. PWSA 20Li F4 márka PARKSIDE.
HASZNÁLATI ÚTMUTATÓ PWSA 20Li F4 PARKSIDE
Az originál használati utasítás fordítása
DE AT CH
HU Az originál használati utasítás fordítása Oldal 191


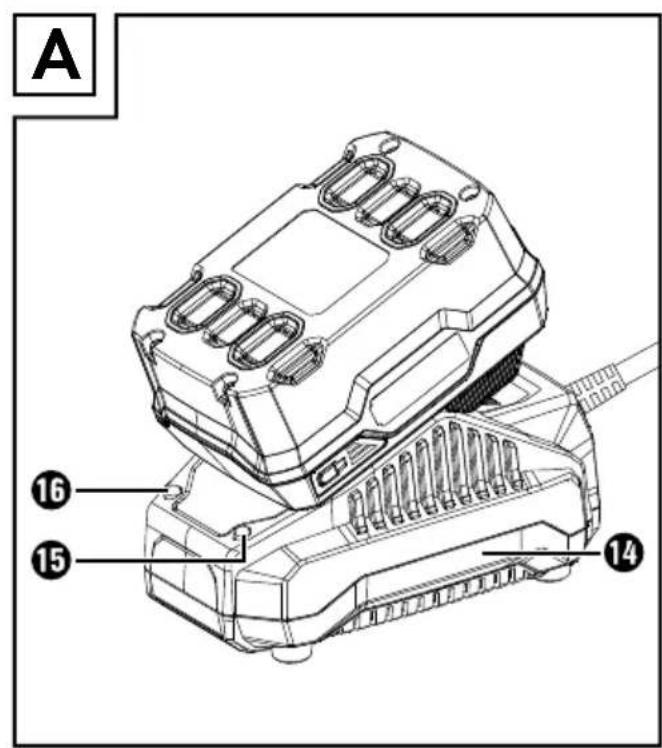

A 16 15 14


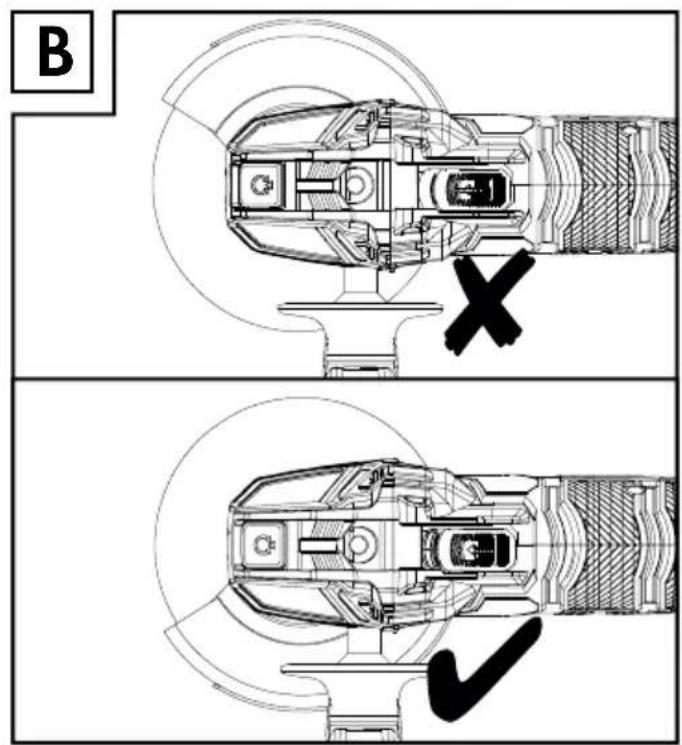

B X


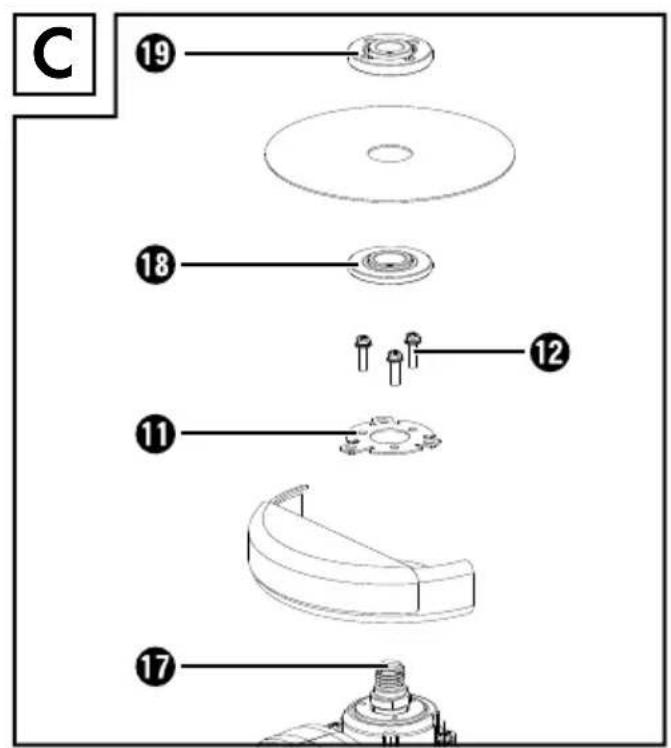

C 19 18 12 11 17
line

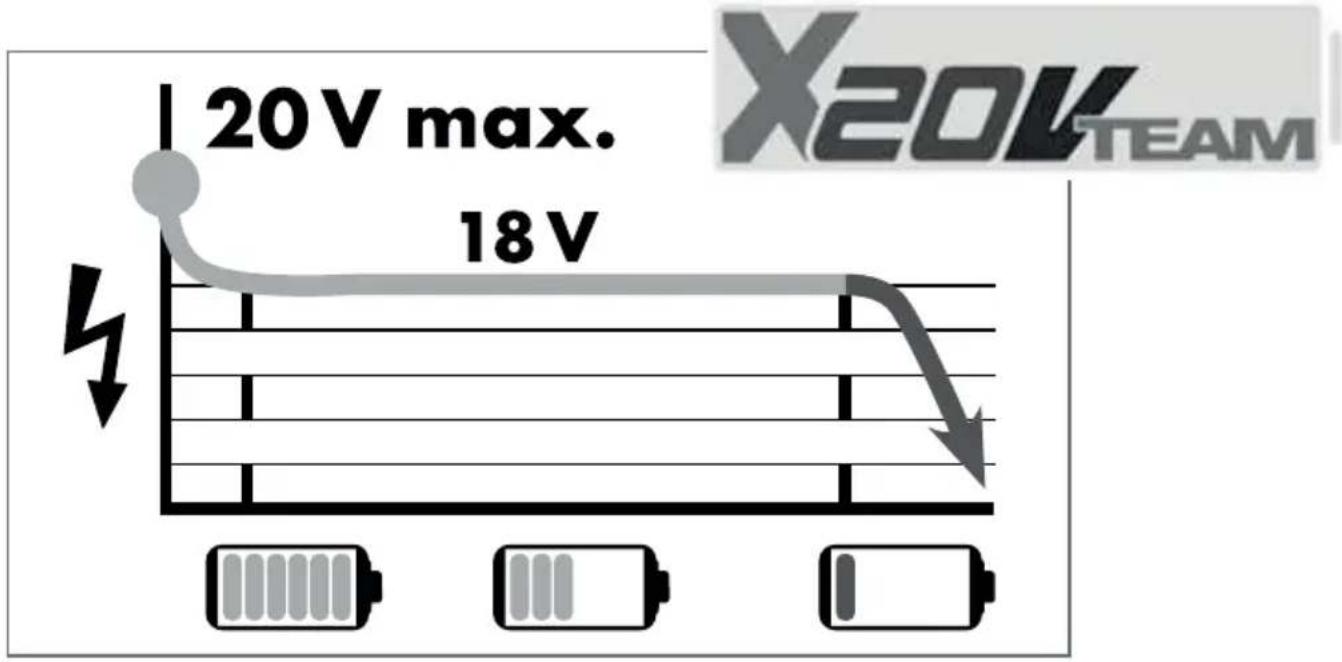

| Voltage Level | Value | | ------------- | ----- | | 20V max. | 20V | | 18V | 18V |Rendeltetésszerű használat 192

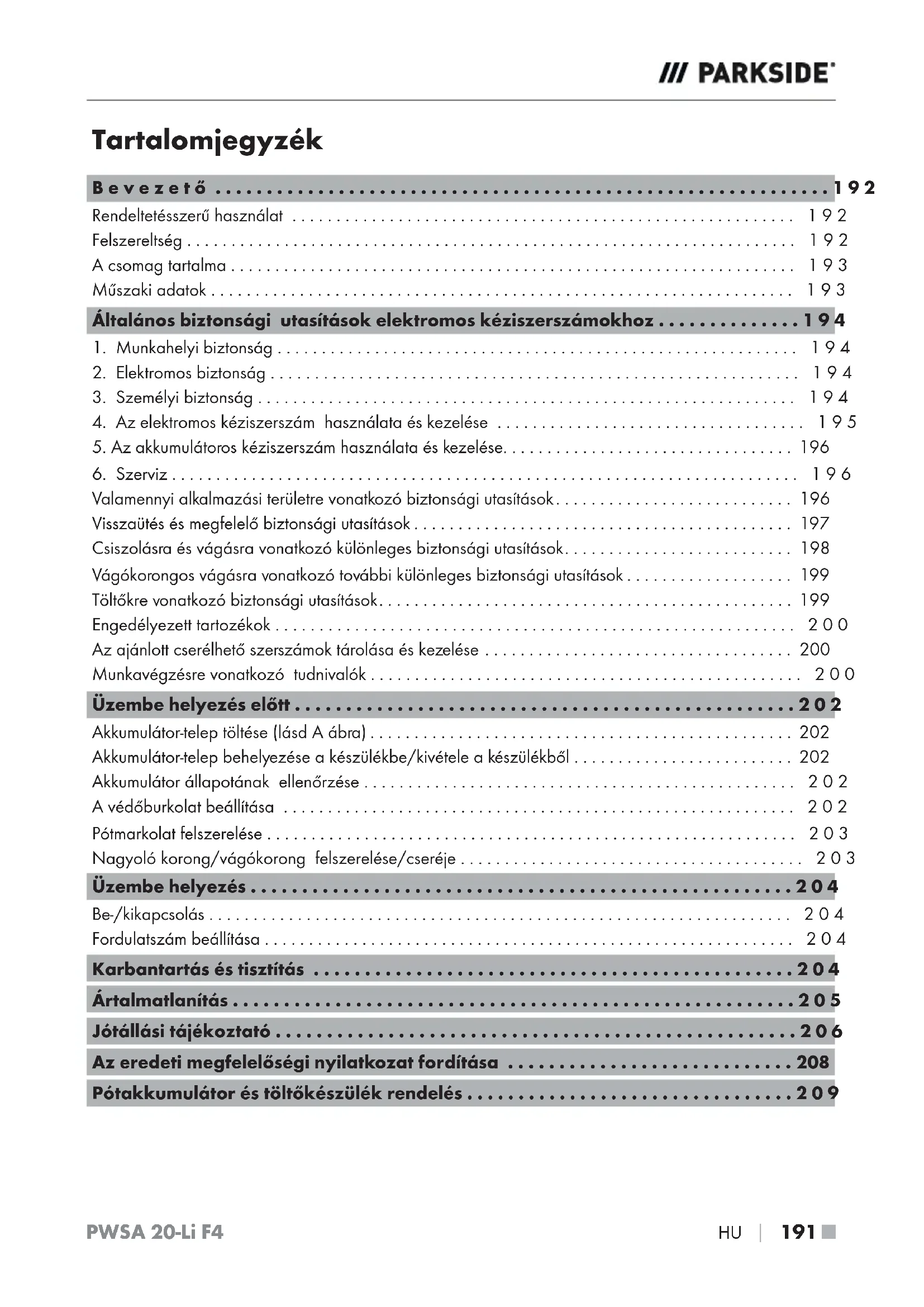

Felszereltség 192
A csomag tartalma 193
Műszaki adatok 193
Általános biztonsági utasítások elektromos kéziszerszámokhoz ..... 194
-
Munkahelyi biztonság 194
-
Elektromos biztonság 194
-
Személyi biztonság 194
-
Az elektromos kéziszerszám használata és kezelése 195
-
Az akkumulátoros kéziszerszám használata és kezelése.... 196
-
Szerviz 196
Valamennyi alkalmazási területre vonatkozó biztonsági utasítások.... 196
Visszaütés és megfelelő biztonsági utasítások 197
Csiszolásra és vágásra vonatkozó különleges biztonsági utasítások.... 198
Vágókorongos vágásra vonatkozó további különleges biztonsági utasítások 199
Töltőkre vonatkozó biztonsági utasítások.... 199
Engedélyezett tartozékok 200
Az ajánlott cserélhető szerszámok tárolása és kezelése 200
Munkavégzésre vonatkozó tudnivalók 200
Üzembe helyezés előtt....202
Akkumulátor-telep töltése (lásd A ábra) 202
Akkumulátor-telep behelyezése a készülékbe/kivétele a készülékből 202
Akkumulátor állapotának ellenőrzése 202
A védőburkolat beállítása 202
Pótmarkolat felszerelése 203
Nagyoló korong/vágókorong felszerelése/cseréje 203
Üzembe helyezés 204
Be-/kikapcsolás 204
Fordulatszám beállítása 204
Karbantartás és tisztítás 204
Ártalmatlanítás 205
Jótállási tájékoztató 206
Az eredeti megfelelőségi nyilatkozat fordítása 208
Pótakkumulátor és töltőkészülék rendelés....209
AKKUS SAROKCSISZOLÓ 20 V PWSA 20-Li F4
Bevezető
Gratulálunk új készüléke megvásárlásához. Vásárlásával kiváló minőségű termék mellett döntött.
A használati útmutató a termék része. Fontos tudnivalókat tartalmaz a biztonságra, használatra és ártalmatlanításra vonatkozóan. A termék használata előtt ismerkedjen meg valamennyi használati és biztonsági utasítással. A terméket csak a leírtak szerint és a megadott célokra használja. A termék harmadik személynek történő továbbadása esetén adja át a készülékhez tartozó valamennyi leírást is.
Rendeltetésszerű használat
A készülék fémek, beton vagy csempe szétvágására, nagyolására és kefélésére alkalmas, víz használata nélkül. A készülék minden más használata vagy módosítása nem rendeltetésszerűnek minősül és jelentős balesetveszélyt okozhat. A nem rendeltetésszerű használatból eredő károkért nem vállalunk felelősséget. A készülék nem alkalmas ipari használatra.
A szimbólumok magyarázata:
 | Üzembe helyezés előtt olvassa el az eredeti használati útmutatót és a biztonsági utasításokat. |
 | A sérült vágó-vagy nagyoló-korongok használata veszélyes és súlyos sérüléseket okozhat! |
 | Korong átmérője |
 | Akkumulátoros sarokcsiszoló |
 | Viseljen védőszemüveget! |
 | Viseljen hallásvédőt! |
 | Viseljen biztonsági lábbelit! |
 | Viseljen védőkesztyűt! |
 | Viseljen porvédő maszkot! |
 | Nem használható nedves csiszoláshoz |
 | Nem használható oldalcsiszoláshoz |
 | Fémek csiszolására tervezték |
 | Az elektromos kéziszerszámot mindig két kézzel használja |

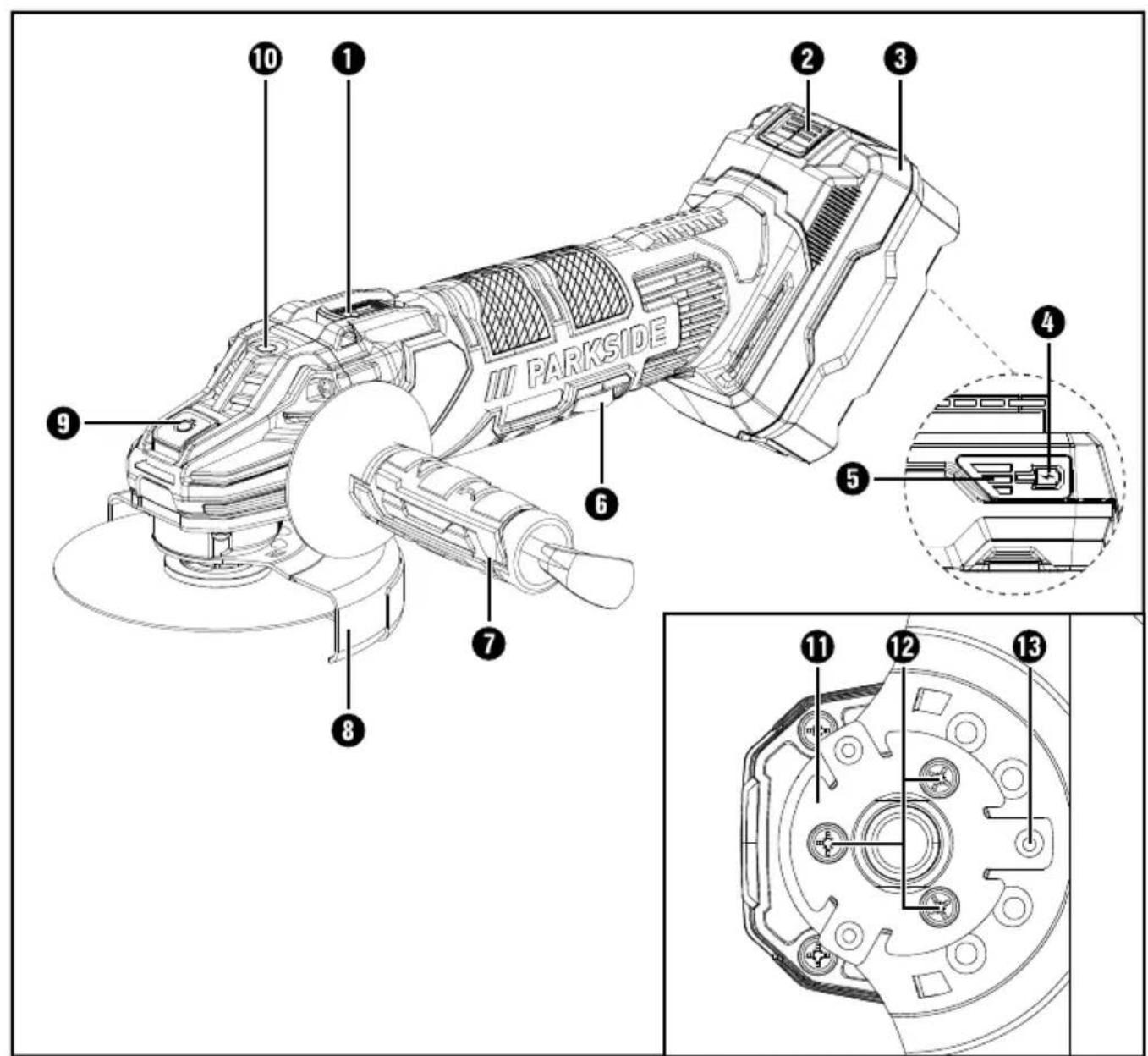

Felszereltség
① be-, kikapcsoló
② gomb az akkumulátor-telep kireteszeléséhez
3 akkumulátor-telep*
4 akkumulátor-állapotjelző gomb
5 akkumulátor-kijelző LED
6 fordulatszám-választó állítókerék
⑦ pótmarkolat
8 védőburkolat
9 orsóreteszelő gomb
10 menet (3 x) a pótmarkolathoz
⑪ szerelőgyűrű
12 csavarok
13 védőburkolat-rögzítő
14 gyorstöltő (lásd A ábra)*
15 piros töltésjelző LED (lásd A ábra)
16 zöld töltésjelző LED (lásd A ábra)

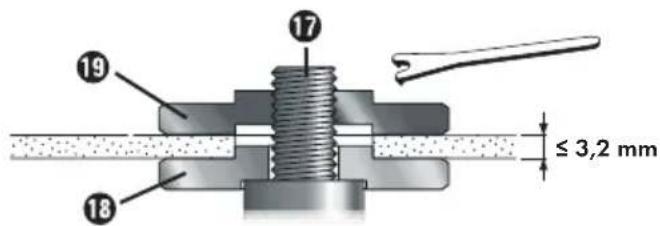

17 befogóorsó (lásd C ábra)
18 befogókarima (lásd C ábra)
19 szorítóanya (lásd C ábra)
20 kétlyukú szerelőkulcs (lásd D ábra)

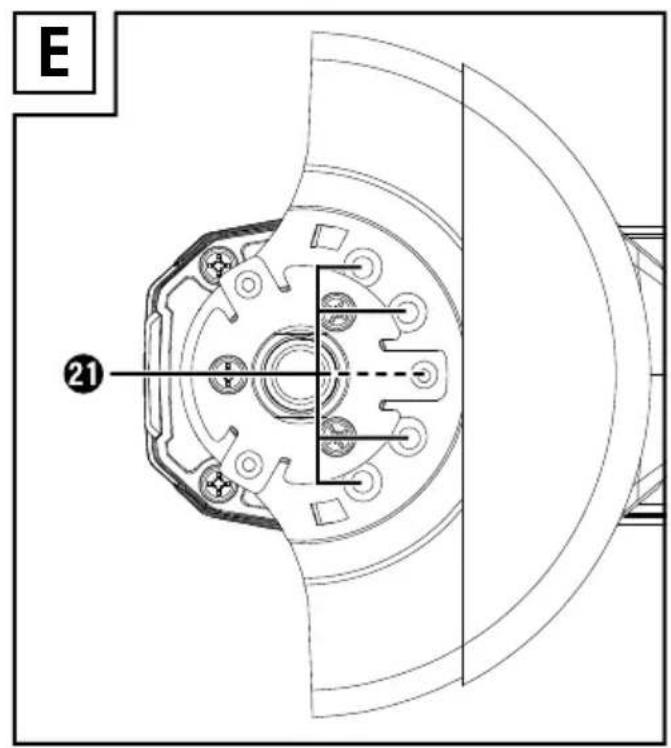

21 bütykök
A csomag tartalma
1 akkus sarokcsiszoló 20 V
1 pótmarkolat
1 védőburkolat (felszerelve)
1 kétlyukú szerelőkulcs
1 vágókorong (felszerelve)
1 használati útmutató
Müszaki adatok
Akkus sarokcsiszoló 20 V PWSA 20-Li F4
Névleges feszültség 20 V (egyenáram)
Névleges fordulatszám n. 2500-11 000/min ^-1
Korongméret ∅ 125 mm
Menetméret M14
Névleges feszültség 20 V --- (egyenáram)
Kapacitás 4 Ah
Cellaszám 10
Akkumulátor-gyorstöltő PLG 20 C3\*
BEMENET/Input
Névleges feszültség 230-240 V \~ 50 Hz (váltóáram)
Névleges teljesítmény-
felvétel 120 W
Biztosíték (belső) 3,15 A
KIMENET/Output
Névleges feszültség 21,5 V (egyenáram)
Névleges áramerösség 4,5 A
Töltési idő kb. 60 perc
Védelmi osztály II / ☐ (dupla szigetelés)
* AZ AKKUMULÁTOR ÉS A TÖLTŐ NINCSENEK BENNE
Zaj- és rezgésinformációk
A zaj mért értéke az EN 62841 szabvány szerint került meghatározásra. Az elektromos kéziszerszám
A-súlyozott zajszintjének jellemző értéke:
Zajkibocsátási érték
| Hangnyomásszint | L_PA = 83,6 dB (A) |
| Bizonytalansági érték | K = 3 dB |
| Hangerőszint | L_WA = 94,6 dB (A) |
| Bizonytalansági érték | K = 3 dB |
Viseljen hallásvédöt!
Rezgés összértéke
Felületi csiszolás, fő
markolat a_h,AG<2.5 m/s^2
Bizonytalansági érték K = 1,5 m/s²
Felületi csiszolás
pótmarkolat a_h,AG<2,5 m/s^2
Bizonytalansági érték K = 1,5 m/s²
MEGJEGYZÉS
A megadott rezgés-kibocsátási értékek és a megadott zajkibocsátási értékek szabványos mérési eljárással lettek meghatározva és felha sználhatók az elektromos szerszámok egy mással való összehasonlítására.
A megadott rezgés összértékek és zajkibocsátási szintek a terhelés előzetes megbecsüléséhez is felhasználhatók.
FIGYELMEZTETÉS!
A rezgéskibocsátási érték és zajkibocsátási szint az elektromos kéziszerszám tényleges hasz nálata során a megadott értékektől eltér het annak függvényében, hogy miként és hogyan használja az elektromos készül éket, és különösen, hogy milyen fajta munkadarabon dolgozik.
Biztonsági intézkedéseket kell meghatározni a kezelő védelmére a tényleges használati körülmények között fellépő rezgésterhelés becslése alapján (ennek során a működési ciklus minden részét figyelembe kell venni, például amikor az elektromos kéziszerszám ki van kapcsolva, és amikor bár be van kapcsolva, de terhelés nélkül működik).
Általános biztonsági utasításokelektromos kéziszerszámokhoz
FIGYELMEZTETÉS!
▶ Tanulmányozza az elektromos kéziszer-számhoz tartozó összes biztonsági figyel-meztetést, utasítást, ábrát és műszaki adatot. Az alábbi utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
Örizze meg az összes biztonsági előírást és utasítást későbbi használatra.
A biztonsági előírásokban használt „elektromos kéziszerszám” kifejezés hálózatról (hálózati vezetéken át) üzemeltetett elektromos kéziszerszámokra vagy akkumulátoros elektromos kéziszerszámokra (hálózati vezeték nélkül) vonatkozik.
1. Munkahelyi biztonság
a) Tartsa tisztán és jól megvilágítva a munkaterületét. A rendetlenség és a rosszul megvilágított munkaterület balesetet okozhat.
b) Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikráznak, a szikra pedig meggyújthatja a port vagy gözöket.
c) Az elektromos kéziszerszám használata közben ne engedjen közel gyermekeket és más személyeket. Ha elterelik a figyelmét, elveszítheti uralmát az elektromos kéziszerszám felett.
2. Elektromos biztonság
a) Az elektromos kéziszerszám csatlakozódugójának illeszkednie kell a csatlakozóaljzatba. A csatlakozót semmilyen módon nem szabad megváltoztatni.
A földelt elektromos kéziszerszámokat ne használja adapterrel. A nem módosított csatlakozó és a megfelelő csatlakozóaljzat használata csökkenti az áramütés veszélyét.
b) Ügyeljen arra, hogy teste ne érintkezzen földelt felülettel, mint például csővezeték, fűtőtest, tűzhely vagy hűtőszekrény felületével.
Az áramütés kockázata nagyobb, ha a teste földelve van.
c) Óvja az elektromos kéziszerszámot esőtól vagy nedves környezettől. Növeli az áramütés kockázatát, ha víz kerül az elektromos kéziszerszámba.
d) Ne használja a csatlakozóvezetéket rendeltetésellenes célra, ne hordozza és ne akassza fel az elektromos kéziszerszámot a kábelnél fogva és ne a vezetéknél fogva húzza ki a csatlakozódugót az aljzatból. Tartsa távol a csatlakozóvezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől.
A sérült vagy összecsavarodott csatlakozóvezeték növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos kéziszerszámmal, akkor csak olyan hosszabbító vezetékeket használjon, ami kültéren is engedélyezett. A kültéri használatra alkalmas hosszabbító kábellel csökkentheti az áramütés veszélyét.
f) Ha az elektromos kéziszerszám nedves helyen történő használata elkerülhetetlen, akkor használjon hibaáram védőkapcsolót. A hibaáram védőkapcsoló használata csökkenti az áramütés veszélyének kockázatát.
3. Személyi biztonság
a) Legyen figyelmes, ügyeljen arra, amit csinál és megfontoltan végezze a munkát az elektromos kéziszerszámmal. Ne használjon elektromos kéziszerszámot, ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszám használatakor már egy pillanatnyi figyelmetlenség is komoly sérüléseket okozhat.
b) Keljen egyéni védőeszközt és mindig vegyen fel védőszemüveget. Az elektromos kéziszer-szám jellegének és alkalmazásának megfelelő egyéni védőeszköz, például pormaszk, csúszás-mentes biztonsági cipő, védősisak vagy fülvédő csökkenti a személyi sérülések veszélyét.
c) Előzze meg a készülék véletlenszerű bekapcsolását. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt a villamos hálózatra és/vagy az
akkumulátorra csatlakoztatja, illetve kézbe veszi vagy viszi. Balesetet okozhat, ha az elektromos kéziszerszám hordozása közben az ujja a kapcsolón van vagy az elektromos kéziszerszám már bekapcsolt állapotban van, amikor csatlakoztatja az áramellátásra.
d) Távolítsa el a beállításhoz használt szerszámokat vagy csavarkulcsokat az elektromos kéziszerszám bekapcsolása előtt. Az elektromos kéziszerszám forgó részében maradt szerszám vagy kulcs balesetet okozhat.
e) Kerülje a normálistól eltérő testtartást. Vegyen fel biztonságos álló helyzetet és tartsa meg folyamatosan az egyensúlyát. Ily módon váratlan helyzetekben is jobban úrrá tud lenni az elektromos kéziszerszámon.
f) Viseljen alkalmas ruházatot. Ne viseljen bő ruházatot vagy ékszert. Tartsa távol a haját és ruháját a mozgó részektől. A laza ruházat, az ékszer vagy a hosszú haj beleakadhat a mozgó részekbe.
g) Amennyiben a készülékhez porelszívó és porgyűjtő berendezés is szerelhető, akkor ezeket csatlakoztatni és megfelelően használni kell. A porelszívó alkalmazása csökkentheti a por általi veszélyeztetést.
h) Ne gondolja, hogy biztonságban van és ne hagyja figyelmen kívül az elektromos kéziszerszámokra vonatkozó biztonsági előírásokat akkor sem, ha többszöri használat után jól ismeri az elektromos kéziszerszám használatát. A figyelmetlen használat a másodperc töredéke alatt súlyos sérüléseket okozhat.
4. Az elektromos kéziszerszám használata és kezelése
a) Ne terhelje túl az elektromos kéziszerszámot. A munkájának megfelelő elektromos kéziszerszámot használja. A megfelelő elektromos kéziszerszámmal jobban és biztonságosabban tud dolgozni a megadott teljesítmény-tartományban.
b) Ne használjon olyan elektromos kéziszerszá-mot, amelyiknek hibás a kapcsolója. Ha az elektromos kéziszerszámot már nem lehet be- és kikapcsolni, akkor a használata veszélyes és meg kell javíttatni.
c) Húzza ki a hálózati csatlakozódugót a csatlakozóaljzatból és/vagy távolítsa el a levehető akkumulátort, mielőtt beállításokat végez a készüléken, betétszerszámokat cserél vagy az elektromos kéziszerszámot elteszi. Ezzel a megelőző biztonsági intézkedéssel megakadályozható az elektromos kéziszerszám véletlen bekapcsolása.
d) A nem használt elektromos kéziszerszámot gyermekektől elzárva tárolja. Ne engedje, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik annak használatát vagy nem olvasták az erre vonatkozó utasításokat. Az elektromos kéziszerszá-mok veszélyesek, ha tapasztalatlan személyek használják azokat.
e) Gondosan ápolja az elektromos kéziszerszámokat és a betétszerszámokat. Ellenőrizze, hogy a mozgó részek tökéletesen működnek és nincsenek beszorulva, részei nincsenek eltörve vagy olyannyira megsérülve, hogy az befolyásolná az elektromos kéziszerszám működését. Az elektromos kéziszerszám használata előtt javíttassa meg a sérült részeket. Sok balesetet a rosszul karbantartott elektromos kéziszerszámok okoznak.
f) A vágószerszámokat tartsa mindig élesen és tisztán. A gondosan karbantartott éles vágóesz- közök kisebb valószínűséggel szorulnak be és könnyebben irányíthatók.
g) Az elektromos kéziszerszámot, a betétszerszámokat stb. a használati utasításoknak megfelelően használja. Vegye figyelembe a munkakörülményeket és az elvégzendő feladatot. Az elektromos kéziszerszám nem rendeltetésszerű használata veszélyes helyzeteket teremthet.
h) A markolatokat és fogófelületeket tartsa szárazon, tisztán és olaj- illetve zsírmentesen. A csúszós markolatok és fogófelületek nem teszik lehetővé az elektromos kéziszerszám biztonságos használatát és irányítását váratlan helyzetekben.
5. Az akkumulátoros kéziszerszám használata és kezelése
a) Az akkumulátort csak a gyártó által ajánlott töltővel töltse. Olyan töltő esetén, amely egy bizonyos típusú akkumulátor töltésére alkalmas, tűzveszély áll fenn, ha másfajta akkumulátorral használják.
b) Csak az elektromos kéziszerszámba való akkumulátort használja. Más akkumulátorok használata sérülést okozhat és tűzveszélyes.
c) A nem használt akkumulátort tartsa megfelelő távolságban gémkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más apró fémtárgyaktól, amelyek rövidzárlatot okozhatnak. Az akkumulátor érintkezői közötti rövidzárlat égési sérülést vagy tüzet okozhat.
d) Helytelen alkalmazás esetén folyadék szivároghat ki az akkumulátorból. Ne érjen hozzá. Ha véletlenül mégis hozzáér, öblítse le vízzel. Ha a folyadék a szembe kerül, forduljon orvoshoz. A kiszivárgó akkumulátorfolyadék bőrirritációt vagy égési sérülést okozhat.
e) Ne használjon sérült vagy módosított akkumulátort. A sérült vagy módosított akkumulátorok kiszámíthatatlanul viselkedhetnek és tüzet, robbanást vagy sérülést okozhatnak.
f) Ne tegye ki az akkumulátort tűznek vagy magas hőmérsékletnek. Tűz vagy 130 °C (265 °F) feletti hőmérséklet robbanást okozhat.
g) Kövesse a töltésre vonatkozó utasításokat, és soha ne töltse az akkumulátort és az akkumulátoros kéziszerszámot a használati útmutatóban megadott hőmérséklet-tartományon kívül. A helytelen töltés és a megengedett hőmérséklet-tartományon kívüli töltés tönkre teheti az akkumulátort és növeli a tűzveszélyt.
VIGYÁZAT! ROBBANÁSVESZÉLY! Soha ne töltsön fel egyszer használatos elemeket.
Védje az akkumulátort hőségtől, például tartós napsütéstől, tűztől, víztől és nedvesség-től. Robbanásveszély áll fenn.
6. Szerviz
a) Az elektromos kéziszerszámot csak képzett szakemberrel és csak eredeti cserealkatrészekkel javíttassa. Ezzel biztosítható az elektromos kéziszerszám hosszan tartó és biztonságos működése.
b) Soha ne végezzen karbantartást sérült akkumulátorokon. Az akkumulátorok karbantartását csak a gyártó vagy hivatalos vevőszolgálatok végezhetik.
Valamennyi alkalmazási területre vonatkozó biztonsági utasítások
Csiszolásra és vágókorongos vágásra vonat- kozó közös biztonsági utasítások
a) Ez az elektromos kéziszerszám csiszolóként és korongos vágógépként használható. Olvassa el a készülékhez kapott összes biztonsági figyelmeztetést, utasítást, ábrát és adatot. Az alábbi utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
b) Ez az elektromos kéziszerszám nem használható csiszolópapíros csiszolásra, drótkefélésre, polírozásra és lyukvágásra. Az elektromos kéziszerszám nem rendeltetésszerű használata veszélyes és sérüléseket okozhat.
c) Ne használjon olyan elektromos kéziszerszá- mokat, amelyeket a gyártó nem kifejezetten ehhez az elektromos kéziszerszámhoz ter- vezett és ajánlott. Csak mert a tartozékot az elektromos kéziszerszámhoz tudja rögzíteni, még nem garantálja annak biztonságos hasz- nálatát.
d) A cserélhető szerszám megengedett fordulatszámának legalább annyinak kell lennie, mint az elektromos kéziszerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó elektromos kéziszerszám eltörhet, darabjai pedig szétrepülhetnek.
e) A cserélhető szerszám külső átmérőjének és vastagságának meg kell felelnie az Ön elektromos kéziszerszáma méreteinek. A nem megfelelő méretű cserélhető szerszámokat nem lehet megfelelően leárnyékolni vagy irányítani.
f) A menetbetétes cserélhető szerszámnak pontosan illeszkednie kell a csiszolóorsó menetére. Karimával felszerelhető cserélhető szerszámok esetén a cserélhető szerszám furatátmérőjének pontosan illeszkednie kell a karima befogójának átmérőjéhez. Az elektromos kéziszerszámon nem megfelelően rögzített cserélhető szerszámok nem forognak egyenletesen, erősen vibrálnak és előfordulhat, hogy a kezelő emiatt elveszíti uralmát a készülék felett.
g) Ne használjon sérült cserélhető szerszámot. Minden használat előtt ellenőrizze a cserélhető szerszámok - például csiszolókorongok - lepattogzásait és repedéseit, a csiszolótányé- rok repedéseit, kopását vagy erős elhaszná- lódását, valamint a drótkefék kilazult vagy törött drótszálait. Ha az elektromos kéziszer- szám vagy a cserélhető szerszám leesett, ellenőrizze azok épsegét vagy használjon ép cserélhető szerszámot. A cserélhető szerszám ellenőrzését és behelyezését követően tartózkodjon Ön és a közelben lévő személyek a forgó cserélhető szerszám síkján kívül, és járassa a készüléket egy percen keresztül a legmagasabb fordulatszámmal.
A sérült cserélhető szerszámok rendszerint már a tesztelés során eltörnek.
h) Viseljen egyéni védőeszközöket. Alkalmazástól függően, viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget. Szükség esetén viseljen porvédő maszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, ami megvédi Önt az apró csiszolási és anyagrészecskéktől. Védje a szemét a kirepülő idegen testekkel szemben, amelyek a különböző alkalmazások során keletkezhetnek. A por- vagy légzésvédő maszkoknak ki kell szűrniük a használat során keletkező port. A hosszú ideig tartó, hangos zaj halláskárosodást okozhat.
i) Ügyeljen arra, hogy más személyek biztonságos távolságban legyenek az Ön munkaterületétől. A munkaterületre belépő személyeknek egyéni védőeszközt kell viselniük.
A munkadarab, illetve a törött cserélhető szerszámok letört darabjai könnyen kirepülhetnek és még a közvetlen munkaterületen kívül is sérüléseket okozhatnak.
j) Az elektromos kéziszerszámot csak a szigetelt markoló felületénél fogja meg, ha olyan munkát végez, ahol a cserélhető szerszám rejtett kábelekbe vagy a készülék saját hálózati kábelébe ütközhet. A feszültség alatt álló vezetékkel való érintkezés feszültség alá helyezheti a készülék fém alkatrészeit is, ez pedig áramütést okozhat.
k) Soha ne tegye le addig az elektromos kéziszerszámot, amíg a cserélhető szerszám teljesen le nem állt. A forgó cserélhető szerszám hozzáérhet a letámasztó felülethez, ami által Ön elveszítheti uralmát az elektromos kéziszerszám felett.
I) Ne működtesse az elektromos kéziszerszá-
mot miközben viszi. A forgó cserélhető
szerszám véletlenül befoghatja a ruháját és
a cserélhető szerszám a testébe fúródhat.
m) Rendszeresen tisztítsa meg az elektromos kéziszerszám szellőzőnyílásait. A motor ventilátora port szív a készülékházba és a felhalmozódó fémpor elektromos veszélyt okozhat.
n) Ne használja az elektromos kéziszerszámot gyúlékony anyagok közelében. A szikrák könnyen begyújthatják ezeket az anyagokat.
o) Ne használjon olyan cserélhető szerszámokat, amelyek hűtőfolyadékot igényelnek. Víz vagy más hűtőfolyadék használata áramütést okozhat.
Visszaütés és megfelelő biztonsági utasítások
A visszaütés egy megakadt vagy blokkolt forgó cserélhető szerszám, mint például csiszolókorong, csiszolótányér stb. hirtelen reakciója. Az elakadás vagy blokkolás a forgó cserélhető szerszám hirtelen megállását okozza. Ennek következtében az irányíthatatlanná vált elektromos kéziszerszám a blokkolási ponton a cserélhető szerszám forgásirányával szemben felgyorsul.
Ha például egy csiszolókorong beékelődik vagy megakad a munkadarabban, akkor a csiszolókorong munkadarabba süllyedő széle beakadhat és ezáltal kitörheti a csiszolókorongot vagy visszaüthet. A csiszolókorong ekkor – a korong blokkolási ponton felvett forgásirányától függően –
a kezelő felé vagy vele ellentétes irányba mozog. Ennek során a csiszolókorong akár el is törhet.
A visszaütés az elektromos kéziszerszám hibás használatából és/vagy hibás munkahelyi körülményekből ered. Az alábbiakban leírt megfelelő óvintézkedésekkel mindez megelőzhető.
a) Tartsa erősen az elektromos kéziszerszámot, majd testével és karjaival vegyen fel olyan helyzetet, hogy fel tudja fogni a visszaütés következtében fellépő erőket. Amennyiben rendelkezésre áll, használja mindig a pótkarokolatot, hogy a lehető legjobban tudja irányítani a visszaütés következtében fellépő erőt vagy a felfutáskor tapasztalható reakciónyomatékot. A kezelő személy a megfelelő biztonsági óvintézkedésekkel biztonságosan uralhatja a visszaütés következtében fellépő erőt vagy a reakcióerőt.
b) Soha ne nyúljon a forgó cserélhető szerszá- mok közelébe. Visszaütés esetén a cserélhető szerszám kézsérülést okozhat.
c) Kerülje testével azt a területet, ahová az elektromos kéziszerszám visszaütés esetén elmozdul. A visszaütés az elektromos kéziszerszámot a csiszolókorong mozgásával ellentétes irányba viszi a blokkolási ponton.
d) Sarkok, éles peremek stb. közelében fokozott óvatossággal dolgozzon. Előzze meg a cserélhető szerszámok munkadarabról való visszapattanását, illetve beszorulását. A forgó cserélhető szerszám könnyen beékelődik sarkokban, éles szegélyeken vagy ha visszaütődik. Ennek következtében elveszítheti uralmát a készülék felett vagy a készülék visszaüthet.
e) Ne használjon fa vágásához való láncfűrészlapot, 10 mm-nél nagyobb szegmenstávolságú szegmentált gyémánt vágókorongot és fogazott fűrészlapot. Az ilyen cserélhető szerszámok gyakran okoznak visszaütést és irányíthatatlanná válnak.
Csiszolásra és vágásra vonatkozó különleges biztonsági utasítások
a) Kizárólag az adott elektromos kéziszerszámhoz engedélyezett csiszolótesteket és az ezekhez a csiszolótestekhez tervezett védőburkolatot használjon. A nem az elektromos kéziszerszámhoz tervezett csiszolótesteket nem lehet megfelelően védeni, ezért azok használata nem biztonságos.
b) A süllyesztett közepű csiszolókorongokat úgy kell felszerelni, hogy a csiszolófelület ne nyúljon túl a védőburkolat peremén. A csiszolókorong peremén túlnyúló, szakszerűtlenül felszerelt csiszolókorong nem árnyékolható le megfelelően.
c) A védőburkolatot megfelelően kell az elektromos kéziszerszámra rögzíteni és úgy kell beállítani, hogy a lehető legnagyobb biztonságot nyújtsa, azaz a csiszolótest lehető legkisebb része legyen fedetlenül a kezelő felé. A védőburkolat védi a kezelő személyt a letört daraboktól és a csiszolótesttel való véletlen érintkezéstől, valamint a szikrától, ami meggyújthatja a ruházatot.
d) A csiszolótesteket kizárólag az ajánlott felhasználási célokra szabad használni. Például: soha ne csiszoljon a vágókorong oldalfelületével. A vágókorongokat a korong élével történő anyageltávolításra tervezték. Az oldalirányú erőhatás könnyen széttörheti ezeket a csiszolótesteket.
e) Kizárólag ép és a kiválasztott csiszolókorongnak megfelelő méretű és alakú befogókarimát használjon. A megfelelő karima megtámasztja a csiszolókorongot és csökkenti a csiszolókorong törésének veszélyét. A vágókorongokhoz való karimák eltérhetnek a többi csiszolókoronghoz való karimáktól.
f) Ne használja a nagyobb elektromos kéziszerszámok elhasználódott csiszolókorongjait. A nagyobb elektromos kéziszerszámok csiszolókorongjait nem a kisebb elektromos kéziszerszá-mok magasabb fordulatszámára tervezték és eltörhetnek.
g) Amennyiben kettős célra használ korongokat, mindig a végzett alkalmazásnak megfelelő védőburkolatot használja. A megfelelő védőburkolat használatának elmulasztása nem biztosíthatja a kívánt szintű árnyékolást és súlyos sérülésekhez vezethet.
Vágókorongos vágásra vonatkozó további különleges biztonsági utasítások
a) Kerülje a vágókorong blokkolását vagy a túl erős felületre nyomást. Ne vágjon túl mélyre. A vágókorong túlterhelése növeli az igénybevételt és az elferdülés vagy a beékelődés valószínűségét és ezáltal egy visszaütés vagy a csiszolótest törésének lehetőségét.
b) Kerülje el a forgó vágókorong előtti és mögötti területet. Amennyiben a vágókoronggal Önnel ellentétes irányba vág munkadarabot, akkor egy visszaütés esetén előfordulhat, hogy az elektromos kéziszerszám a forgó koronggal együtt közvetlenül Ön felé vágódik.
c) A vágókorong beszorulása vagy a munka félbeszakítása esetén kapcsolja ki a készüléket és tartsa nyugodtan a korong teljes leállásáig. Soha ne próbálja meg kihúzni a még mozgó vágókorongot a vágatból, mert visszaütés lehet a következménye. Keresse meg, majd szüntesse meg a beékelődés okát.
d) Ne kapcsolja vissza addig az elektromos kéziszerszámot, amíg az a munkadarabban van. Hagyja, hogy a vágókorong elérje a teljes fordulatszámot, mielőtt óvatosan folytatja a vágást. Ellenkező esetben előfordulhat, hogy beakad a vágókorong, kiugrik a munkadarabból vagy visszaütést okoz.
e) Támassza alá a lemezeket vagy a nagyobb méretű munkadarabokat, ezzel jelentősen csökkentheti a beszorult vágókorong vissza-ütésének veszélyét. A nagy munkadarabok már saját tömegük alatt is elhajolhatnak. A munkadarabokat a korong mindkét oldalán, vagyis a vágásvonal közelében és a peremnél is alá kell támasztani.
f) Legyen különösen óvatos meglévő falban vagy más be nem látható területen végzett „merülővágás” esetén. Az anyagba hatoló vágókorong gáz- vagy vízvezetékek, elektromos vezetékek vagy egyéb tárgyak vágása esetén visszaütést okozhat.
g) Ne végezzen ívelt vágásokat. A vágókorong túlterhelése növeli az igénybevételt és az elferdülés vagy a beékelődés valószínűségét és ezáltal egy visszaütés vagy a csiszolótest törésének lehetőségét, ami komoly sérüléseket okozhat.
Töltökre vonatkozó biztonsági utasítások
■ Ezt a készüléket 8 éves kor feletti gyermekek és csökkent fizikai, érzékszervi vagy szellemi képességű, illetve tapasztalattal és ismeretekkel nem rendelkező személyek csak felügyelet mellett használhatják, vagy ha felvilágosították öket a készülék biztonságos használatáról és megértették az ebből eredő veszélyeket. Gyermekek nem játszhatnak a készülékkel. Tisztítást és a felhasználó által végzendő karbantartást felügyelet nélküli gyermekek nem végezhetnek.
■ A veszélyek elkerülése érdekében a sérült csatlakozóvezetéket a gyártónak, a gyártó vevőszolgálatának vagy hasonló szakképzett személynek kell kicserélnie.
A töltő kizárólag beltéri használatra alkalmas.
FIGYELMEZTETÉS!
A veszélyek elkerülése érdekében a sérült csatlakozóvezetéket a gyártónak, a gyártó vevőszolgálatának vagy hasonló szakképzett személynek kell kicserélnie.
FIGYELEM!
▶ Ez a töltő csak az alábbi akkumulátorokkal használható: PAP 20 A1/PAP 20 A2/PAP 20 A3/PAP 20 B1/PAP 20 B3/PAPS 204 A1/PAPS 208 A1.
▶ A kompatibilis akkumulátorok aktuális listája a www.lidl.de/akku oldalon található.
Engedélyezett tartozékok
| Max. átmérő (mm) | Max. vastagság (mm) | Menetméret (mm) | Max. fordulatszám ( min^-1 ) | Max. kerületi sebesség (m/s) | Szerszám | |
| Vágókorongok 125 | 3 M14 ≥1 | 1000 ≥72 | Kétlyukú szerelőkulcs ^20 | |||
| Nagyoló korongok | 125 6 M14 ≥1 | 1000 ≥72 | Kétlyukú szerelőkulcs ^20 |
Az ajánlott cserélhető szerszámok tárolása és kezelése
A csiszolószerszámokat óvatosan kell kezelni és szállítani.
A csiszolószerszámokat úgy kell tárolni, hogy ne érhessék mechanikai sérülések vagy környezeti hatások (pl. nedvesség).
Munkavégzésre vonatkozó tudnivalók
TUDNIVALÓ
A csiszolótesteket kizárólag az ajánlott felhasználási célokra szabad használni. El- lenkező esetben eltörhetnek, megsérülhetnek és sérüléseket okozhatnak.
Nagyoló csiszolás
Soha ne használjon vágóko rongot nagyoláshoz!
■ Mér sékelt nyomást kifejtve mozgassa ide-oda a sarokcsiszolót a munkadarabon.
■ Puha anyag megmunkálása esetén a nagyoló korongot kis szögben vezesse a munkadarab felett, kemény anyag esetén tartsa kissé nagyobb szögben.
Vágókorongos vágás
Soha ne használjon nagyoló korongot vágáshoz!
Kizárólag olyan szálerősítésű vágó- vagy csiszolókorongot használjon, amit 80 m/s vagy ezt meghaladó kerületi sebességű használatra engedélyeztek.
VIGYÁZAT!
▶ A csiszolószerszám a kikapcsolást követően is forog egy darabig. Ne próbálja lefékezni oldalirányú nyomás kifejtésével.
Rögzítse a munkadarabot. A munkadarab rögzítéséhez használjon befogóeszközt/satut. Ezekkel biztosabban tartható a munkadarab, mint kézzel.
■ Lehelyezés előtt mindig kapcsolja ki a készüléket és várja meg, amíg teljes leáll.
Csak száraz vágásra, illetve száraz csiszolásra használja a készüléket.
A pótmarkolatnal ^7 a készülék minden használata során felszerelve kell lenni.
Azbesztartalmú anyagokat nem szabad megmunkálni. Az azbeszt rákkeltő anyagnak számít.
Tipp! Így cselekszik helyesen.
⚠️ VESZÉLY! A KÉSZÜLÉKET MINDIG ÖNNEL ELLENTÉTES IRÁNYBA MOZGASSA A MUNKADARABON.
▶ Ezzel ellentétes irányú megmunkálás esetén visszaütés veszélye áll fent. A készülék kinyomódhat a vágásból.
A készüléket mindig bekapcsolt állapotban vezesse a munkadarabba. A megmunkálás után emelje le a készüléket a munkadarabról és csak ezt követően kapcsolja ki.
■ Munka közben mindig két kézzel, erősen tartsa a készüléket. Gondoskodjon biztonságos álló helyzetről.
A lehető legjobb csiszolóhatás eléréséhez a készüléket mindig egyenletesen, 15-30° közötti szögben (a csiszolókorong és a munkadarab között) mozgassa ide és oda a munkadarabon.
- Erde felületek megmunkálása esetén a készüléket nem szabad erősen a munkadarabhoz nyomni. A biztonságos és hatékony munkavégzés érdekében a fordulatszám erős lecsökkenése esetén Ön is csökkentse a nyomóerőt. A készülék teljes lefékeződése vagy blokkolása esetén azonnal kapcsolja ki a készüléket.
Vágás: Mér sékelt el ö tolással dolgozzon és ügyeljen arra, hogy ne akadjon be a vágó- korong.
■ Munkavégzés során a nagyoló- és vágó-korongok nagyon felforrósodnak – hagyja lehúlni azokat, mielőtt hozzáér.
■ Soha ne használja a készüléket rendeltetésellenes célra.
■ Mindig ügyeljen arra, hogy a készülék ki legyen kapcsolva, mielőtt az akkumulátort behelyezi.
Veszély esetén azonnal kapcsolja ki a készüléket és vegye ki az akkumulátort. Gondoskodjon arról, hogy a készülék könnyen hozzáférhető és vészhelyzetben gond nélkül elérhető legyen.
■ Mindig távolítsa el az akkumulátort munkaszünetek esetén, a készüléken végzendő bármely munkálat előtt, továbbá ha nem használja a készüléket. A készüléknek mindig tisztának, száraznak és olaj- vagy kenőanyagmentesnek kell lenni.
■ Mindig legyen figyelmes! Ügyeljen arra, amit tesz és mindig megfontoltan dolgozzon. Semmiképpen se használja a készüléket, ha szétszórt vagy rosszul érzi magát.
⚠️ FIGYELMEZTETÉS! Mindig viseljen védőszemüveget.
⚠️ FIGYELMEZTETÉS! Mindig viseljen porvédő maszkot.
Üzembe helyezés előtt
Akkumulátor-telep töltése (lásd A ábra)
VIGYÁZAT!
▶ Mindig húzza ki a hálózati csatlakozódugót, mielőtt az akkumulátor-telepet 3iveszi a töltőből, ill. belehelyezi.
TUDNIVALÓ
Soha ne töltse az akkumulátor-telepet akkor, ha a környezeti hőmérséklet 10 °C alatt vagy 40 °C felett van. A lítium-ion akkumulátor hosszabb tárolása esetén rendszeresen ellenőrizni kell az akkumulátor töltöttségét. Az optimális töltöttségi állapot 50% és 80% között van. Hűvös, száraz helyen, 0 °C és 50 °C közötti környezeti hőmérsékleten kell tárolni.
♦ Helyezze be az akkumulátor-telepe 3 a gyorstöltőbe 14ásd az A ábrát).
Csatlakoztassa a hálózati csatlakozódugót a csatlakozóaljzatba. A töltésjelző LED 15pirosan világít.
A zöld töltésjelző LED ^16 jelzi, hogy a töltési folyamat lezárult és az akkumulátor-telep 3 üzemkész.
FIGYELEM!
Ha a piros töltésjelző LE15 villog, akkor az akkumulátor-telep 3ülhevült és nem tölthető.
Ha a piros és a zöld töltésjelző LE15 16 egyszerre villog, akkor az akkumulátortelep 3 neghibásodott.
Az egymást követő töltések között kapcsolja ki a töltőt legalább 15 percre. Ehhez húzza ki a hálózati csatlakozódugót.
Akkumulátor-telep behelyezése a készülékbe/kivétele a készülékböl
Akkumulátor-telep behelyezése
♦ Kattintsa be az akkumulátor-telepe 3 a markolatba.
Az akkumulátor-telep kivétele
♦ Nyomja meg a kireteszelő gomba 2 és vegye ki az akkumulátor-telepet 3.
Akkumulátor állapotának ellenőrzése
Az akkumulátor állapotának ellenőrzéséhez nyomja meg az akkumulátor-állapotjelző gombot 4,ásd a fő ábrát is).
Az állapot, illetve a fennmaradó teljesítmény az alábbiak szerint jelenik meg az akkumulátor-ki-jelző LED-en 5
PIROS/NARANCSSÁRGA/ZÖLD = maximális töltés
PIROS/NARANCSSÁRGA = közepes töltés PIROS = gyenge töltés - akkumulátor töltése szükséges
A védőburkolat beállítása
FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!
▶ A készüléken végzendő bármely művelet előtt kapcsolja ki a készüléket és vegye ki az akkumulátort.
SÉRÜLÉSVESZÉLY!
▶ A sarokcsiszolót mindig védőburkolatték kell használni. A védőburkolatnak stabilan kell felerősítve lenni a sarokcsiszolón. Úgy állítsa be, hogy a lehető legbiztonságosabb legyen, vagyis a csiszolószerszám lehető legkisebb fedetlen része legyen a kezelő személy felé. A védőburkolatnak édenie kell a kezelő személyt a letörött, kirepülő darabokkal és a csiszolószerszámmal való véletlen érintkezéssel szemben.
- Ügyeljen arra, hogy a védőburkold 3 legalább akkora szögben legyen felszerelve, mint a pótmarkolat 7 lásd B ábra). Ellenkező esetben a nagyoló, illetve a vágókorong sérülést okozhat.
Forgassa el a védőburkolat ^8 a szükséges állásba (munkapozíció). Közben ügyeljen arra, hogy a védőburkolat ^8 gy legyen elhelyezve, hogy a védőburkolat-rögzítő ^13 a védőburkolat ^8 bütykének ezyike fölött legyen. (lásd az E ábrát a kihajtható oldalon).
Ügyeljen arra, hogy a védőburkolat-rögzító 3 stabilan helyezkedjen el a mindenkori bütyökben 21
Pótmarkolat felszerelése
VIGYÁZAT!
▶ Biztonsági okok miatt ez a készülék kizárólag a pótmarkolattal ⑦ használható. Ellenkező esetben személyi sérülés történhet. A pótmarkolat ⑦ a munkavégzés jellegétől függően balra, jobbra vagy a készülék fejrésze felett csavarható be.
Nagyoló korong/vágókorong felszerelése/cseréje
A vágó-/nagyoló korongok használata során mindig viseljen védőkesztyűt.
Ügyeljen a nagyoló- vagy vágókorongok méretére. A lyukátmérőnek holtjáték nélkül kell illeszkednie a befogókarimához 18. Ne használjon szűkítőelemet vagy adaptert.
TUDNIVALÓ
Csak tiszta korongokat használjon.
Csak olyan csiszolószerszámot használjon, amelynek megengedett legnagyobb fordulatszáma eléri a készülék üresjárati fordulatszámát.
SÉRÜLÉSVESZÉLY! Az orsóreteszelő gombot 9 kizárólag nyugalmi helyzetben lévő befogóorsónál 1működtesse.
♦ A hajtómű blokkolásához nyomja meg az orsóreteszelő gombot 9
♦ Lazítsa meg a szorítóanyá 19 a kétlyukú szerelőkulcs 20 segítségével (lásd D ábra).
Helyezze fel a nagyoló- vagy vágókorongot nyomtatott oldalával a készülék felé a befogókarimára 18
♦ Ezt követően helyezze vissza a szorítóanyal kiemelkedő oldalával felfelé a befogóorsóra
Vékony csiszolókorongok esetén (lásd az 1. ábrát)
A szorítóany 19 gallérja felfelé mutat, hogy egy vékony csiszolókorongot stabilan rögzíteni lehessen.
♦ A hajtómű blokkolásához nyomja meg az orsóreteszelő gombot 9
Húzza meg a szorítóanyá 19 a kétlyukú szerelőkulcs 20 segítségével.

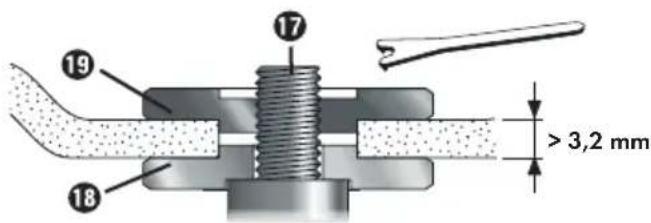

Vastag csiszolókorongok esetén (lásd a 2. ábrát)
A szorítóanya 18gallérja lefelé mutat, hogy a csiszolókorong stabilan felhelyezhető legyen a befogóorsóra 17
♦ Reteszelje a befogóorsát.
Húzza meg a szorítóanyat a kétlyukú sze- relőkulcs segítségével az óramutató járásá- val megegyező irányba.
TUDNIVALÓ
Ha a cserét követően a korong egyenetlenül jár vagy rezeg, akkor a korongot azonnal ki kell cserélni.
♦ Korongcserét követően - a biztonság kedvéért - járassa a készüléket 60 másodpercig legnagyobb fordulatszámon. Figyeljen a szokatlan zajokra és a szikraképződésre.
♦ Ellenőrizze a rögzítőelemek helyes felhelyezését.
Ügyeljen arra, hogy a vágó- vagy nagyoló korongon (gyémánt vágókorong is) lévő irányjelző nyíl (ha van ilyen) megegyezzen a készülék forgásirányával (forgásirány-jelző nyíl a készülékfejen).
Üzembe helyezés
Be-/kikapcsolás
Használat előtt ellenőrizze a behelyezett szerszá- mot és a rögzítőelemek megfelelő felhelyezését.
TUDNIVALÓ
A sarokcsiszolót mindig az anyaggal való érintkezés előtt kapcsolja be és csak ezután helyezze a munkadarabra.
▶ Ha a készülék túlterhelés miatt leáll és magától kikapcsol, automatikusan újraindul, amint megszűnik a leállás oka (automatikus indítás funkció).
Bekapcsolás
♦ Nyomja a be-, kikapcsolót ① először jobbra, majd tolja előre.
Kikapcsolás
♦ Engedje el a be-, kikapcsoló 1.
A tartós üzemmód bekapcsolása
♦ Nyomja a be-, kikapcsolót ① először jobbra, majd tolja előre. Ezután nyomja a be-, kikapcsolót ① löl lefelé, amíg be nem kattan.
A tartós üzemmód kikapcsolása
◆ Nyomja le hátul a be-, kikapcsolót ①, majd engedje el.
Fordulatszám beállítása
A fordulatszám-választó állítókerékkel 6 beállíthatja a fordulatszámot:
(1 = legkisebb fordulatszám, 6 = legnagyobb fordulatszám).
Azt javasoljuk, hogy a megfelelő fordulatszámot gyakorlati próbával határozza meg.
A fordulatszám használat közben is módosítható.
Karbantartás és tisztítás
FIGYELMEZTETÉS!SÉRÜLÉSVESZÉLY! A készüléken végzendő bármely művelet előtt kapcsolja ki a készülé- ket és vegye ki az akkumulátort.
Az akkumulátoros sarokcsiszoló nem igényel karbantartást.
A készülék tisztításához ne használjon éles tárgyakat. Ne hagyja, hogy folyadék kerüljön a készülék belsejébe. Ellenkező esetben kár keletkezhet a készülékben.
■ Rendszeresen tisztítsa meg a készüléket, lehetőleg közvetlenül a használatot követően.
A készülékházat száraz törlőkendővel tisztítsa meg – semmiképpen ne használjon benzint, oldószert vagy olyan tisztítószert, amelyek kárt tehetnek a műanyagban.
A készülék alapos tisztításához porszívó szükséges.
■ A szellőzőnyílásokat mindig szabadon kell hagyni.
A felületre tapadó csiszolóport ecsettel távolítsa el.
TUDNIVALÓ
A felsorolásban nem szereplő alkatrészeket (mint pl. szénkefe, kapcsoló) szerviz-forródrótunkon keresztül rendelheti meg.
FIGYELMEZTETÉS!
■ Ne használjon olyan kiegészítőket, amelyeket a PARKSIDE nem ajánlott. Ez áramütést és tüzet okozhat.
Ártalmatlanítás
Csak Franciaországra vonatkozik
FR
A termék, a csomagolás és a használati utasítás újrahasznosítható, a gyártó kiterjesztett felelőssége alá tartozik, és szelektív hulladékgyűjtéssel gyűjtik.
Ne dobjon elektromos kéziszer- számot a háztartási hulladékba!
Az áthúzott kerekes szeméttároló itt látható szimbóluma azt jelzi, hogy ez a
készülék a 2012/19/EU irányelv hatálya alá tartozik. Ez az irányelv azt mondja ki, hogy a készüléket életciklusa végén nem szabad a szokásos háztartási hulladékkal ártalmatlanítani, hanem külön létrehozott gyűjtőhelyen, újrahasznosító központokban vagy hulladékkezelő üzemben kell leadni.
Ez az ártalmatlanítás az Ön számára díjtalan. Kímélje a környezetet és ártalmatlanítson szakszerűen.
Az elhasználódott termék ártalmatlanításának lehetőségeiről tájékozódjon települése vagy városa önkormányzatánál.
Li-ion
Ne dobjon akkumulátort a háztartásihulladékba!
A hibás vagy elhasználódott akkumulá- torokat a 2006/66/EC irányely szerint újra kell hasznosítani. Az akkumulátorokat/eleme- ket veszélyes hulladékként kell kezelni és ezért megfelelő helyeken (kereskedők, szakkereskedők, önkormányzati létesítmények, ipari hulladékkezelő vállalatok) környezetbarát módon kell ártalmatlaní- tani. Az elemek/akkumulátorok mérgező nehézfé- meket tartalmazhatnak.
Ezért ne dobja az elemeket/akkumulátorokat a háztartási hulladékba, hanem vigye el külön gyűjtőhelyre. Az elemeket/akkumulátorokat csak lemerült állapotban adja le.
A csomagolás környezetbarát anyagokból készült, amit a helyi hulladékhasznosítónál adhat le ártalmatlanításra.
Ártalmatlanítsa a csomagolást környezetbarát módon. Vegye figyelembe a különböző csomagolóanyagokon lévő jelzéseket és adott esetben válassza
külön azokat. A csomagolóanyagok rövidítésekkel (a) és számjegyekkel (b) vannak megjelölve, az alábbi jelentéssel: 1–7: műanyag, 20–22: papír és karton, 80–98: kompozit anyagok.
| JÓTÁLLÁSI TÁJÉKOZTATÓ | |
| A termék megnevezése:Akkus sarokcsiszoló 20 V | Gyártási szám:436786_2304 |
| A termék típusa: PWSA 20-Li F4 | |
| A gyártó cégneve, címe és e-mail címe:KOMPERNASS HANDELS GMBHBURGSTRASSE 2144867 BOCHUM/ NÉMETORSZÁGinfo@kompernass.de | A szerviz neve, címe és telefonszáma:Szerviz Magyarország/Hornos Ltd.Zrinyi Utca 39, 2600 Vac,Tel.: 06800 21225 |
| Az importáló/ forgalmazó neve és címe:Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6. | |
-
A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzletében történt vásárlás napjától számított 3 év, amely jogvesztő. Ha a csomag tartalmazza, akkor az X12V és X20V Team termékcsalád akkumulátor-telepeire is vállalunk 3 év garanciát a vásárlás napjától kezdve. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.
-
A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.
-
A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű használatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvényesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben. (A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.)
A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalmazónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseréléshez fűződő érdeke alapos ok miatt megszűnt, árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.
-
A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba felfedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újraindul.
-
A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.
-
A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakításból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a forgalmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkatrészek (mint pl. világítótestek, gumiabroncsok, fűrészlapok, cserepengék, csiszolópapír stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.
-
F ogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti.
A garanciális szerviz nem érvényes
- az akkumulátor-kapacitás normális elhasználódása esetén
· a termék ipari használata esetén
- ha az ügyfél megrongálja vagy megváltoztatja a terméket
- ha nem tartja be a biztonsági vagy karbantartási előírásokat, kezelési hiba esetén
· természeti események által okozott sérülések esetén
A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetőségét nem érinti.
Kijavítást ellenőrző szelvény:
| A jótállási igény bejelentésének időpontja: | A hiba oka: |
| Javításra átvétel időpontja: | A hiba javításának módja: |
| A fogyasztó részére történő visszaadás időpontja: | |
| A szerviz bélyegzője, kelt és aláírása: |
Kicserélést ellenőrző szelvény:
| A jótállási igény bejelentésének időpontja: |
| Kicserélés időpontja: |
| A cserélő bolt bélyegzője, kelt és aláírás: |
Az eredeti megfelelőségi nyilatkozat fordítása
Mi, a KOMPERNASS HANDELS GMBH - a dokumentációért felelős: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NÉMETORSZÁG -, ezennel igazoljuk, hogy ez a termék megfelel az alábbi szabványoknak, normatív dokumentumoknak és EK-irányelveknek:
Gépekre vonatkozó irányelv (2006/42/EC)
Elektromágneses összeférhetőség (2014/30/EU)
RoHS irányely (2011/65/EU)*
* A kiállított megfelelőségi nyilatkozat tekintetében kizárólag a gyártó felel. A nyilatkozat fenti tárgya megfelel az Európa Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvnek.
Alkalmazott harmonizált szabványok
EN 62841-1:2015
A gép típusmegjelölése: Akkus sarokcsiszoló 20 V PWSA 20-Li F4
Gyártási év: 2023.06.
Sorozatszám: IAN 436786_2304
Bochum, 2023.06.20.
- minőségbiztosítási vezető -
A továbbfejlesztés érdekében a műszaki változtatások jogát fenntartjuk.
Pótakkumulátor és töltőkészülék rendelés
Pótakkumulátort és töltőkészüléket kényelmesen az interneten a www.kompernass.com weboldalon is rendelhet.
♦ Olvassa be a QR-kódot az okostelefonjával/táblagépével.
Ezzel a QR-kóddal közvetlenül a weboldalunkra kerül, ahol megtekintheti és megrendelheti a rendelkezésre álló pótalkatrészeket.
TUDNIVALÓ
Ha probléma merül fel az online rendeléssel, forduljon az ügyfélszolgálatunkhoz telefonon vagy e-mailben.
▶ A rendeléshez mindig adja meg a cikkszámot (IAN) 436786_2304.
▶ Ne feledje, hogy nem minden országban lehetséges az alkatrészek interneten történő megrendelése.
