BRUGSANVISNING PWSA 20Li F4 PARKSIDE

1. Sikkerhed på arbejdspladsen ..................................................... 158

4. Anvendelse og behandling af elværktøjet ............................................ 159

5. Anvendelse og behandling afdetbatteridrevne værktøj ................................. 159

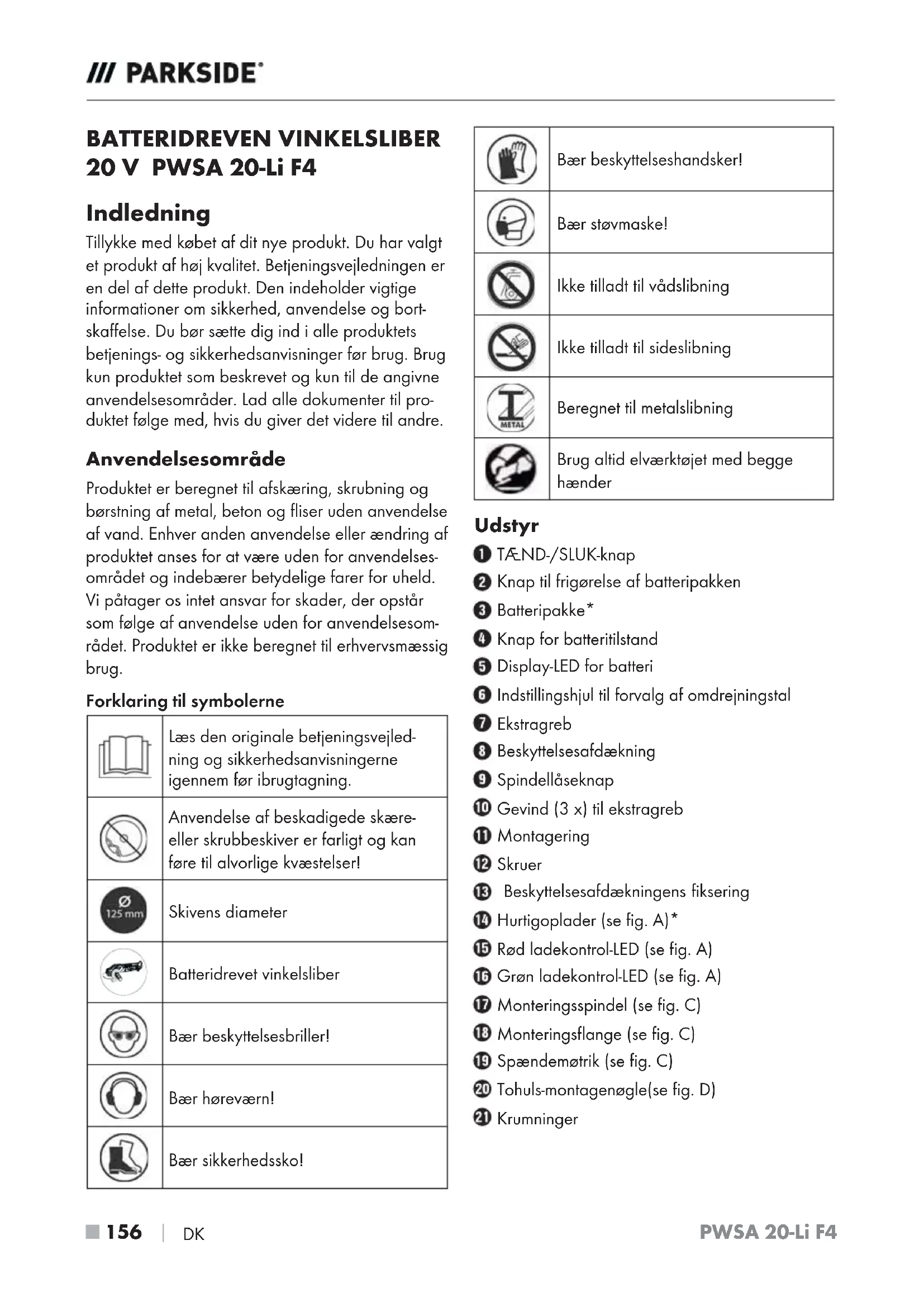

BATTERIDREVEN VINKELSLIBER 20 V PWSA 20-Li F4 Indledning Tillykke med købet af dit nye produkt. Du har valgt et produkt af høj kvalitet. Betjeningsvejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, anvendelse og bort- skaffelse. Du bør sætte dig ind i alle produktets betjenings- og sikkerhedsanvisninger før brug. Brug kun produktet som beskrevet og kun til de angivne anvendelsesområder. Lad alle dokumenter til pro- duktet følge med, hvis du giver det videre til andre. Anvendelsesområde Produktet er beregnet til afskæring, skrubning og børstning af metal, beton og fliser uden anvendelse af vand. Enhver anden anvendelse eller ændring af produktet anses for at være uden for anvendelses- området og indebærer betydelige farer for uheld. Vi påtager os intet ansvar for skader, der opstår som følge af anvendelse uden for anvendelsesom- rådet. Produktet er ikke beregnet til erhvervsmæssig brug. Forklaring til symbolerne Læs den originale betjeningsvejled- ning og sikkerhedsanvisningerne igennem før ibrugtagning. Anvendelse af beskadigede skære- eller skrubbeskiver er farligt og kan føre til alvorlige kvæstelser! Skivens diameter Batteridrevet vinkelsliber Bær beskyttelsesbriller! Bær høreværn! Bær sikkerhedssko! Bær beskyttelseshandsker! Bær støvmaske! Ikke tilladt til vådslibning Ikke tilladt til sideslibning Beregnet til metalslibning Brug altid elværktøjet med begge hænder Udstyr TÆND-/SLUK-knap Knap til frigørelse af batteripakken Batteripakke* Knap for batteritilstand Display-LED for batteri Indstillingshjul til forvalg af omdrejningstal Ekstragreb Beskyttelsesafdækning Spindellåseknap Gevind (3 x) til ekstragreb Montagering Skruer Beskyttelsesafdækningens fiksering Hurtigoplader (se fig. A)* Rød ladekontrol-LED (se fig. A) Grøn ladekontrol-LED (se fig. A) Monteringsspindel (se fig. C) Monteringsflange (se fig. C) Spændemøtrik (se fig. C) Tohuls-montagenøgle(se fig. D) KrumningerPWSA 20-Li F4 DK 

 157 ■ Leveringens omfang 1 batteridreven vinkelsliber 20 V 1 ekstragreb 1 beskyttelsesafdækning (formonteret) 1 tohuls-montagenøgle 1 skæreskive (formonteret) 1 betjeningsvejledning Tekniske data Batteridreven vinkelsliber 20 V PWSA 20-Li F4 Mærkespænding 20 V (jævnstrøm) Nominel hastighed n

Skivemål Ø 125 mm Gevindmål M14 Batteri PAP 20 B3* Type LITIUM-ION Mærkespænding 20 V (jævnstrøm) Kapacitet 4 Ah Celler 10 Batteridrevet hurtigoplader PLG 20 C3* INDGANG/input Mærkespænding 230–240 V ∼, 50 Hz (vekselstrøm) Mærkeeffekt 120 W Sikring (indvendig) 3,15 A T3.15A UDGANG/output Mærkespænding 21,5 V (jævnstrøm) Mærkestrøm 4,5 A Opladningstid ca. 60 min Beskyttelsesklasse II / (dobbeltisolering)

• BATTERI OG LADER ER IKKE INKLUDERET Støj- og vibrationsoplysninger Måleværdi for støj beregnet iht. EN62841. Det A-vægtede støjniveau for elværktøjet udgør typisk: Støjemissionsværdi Lydtrykniveau L

= 94,6 dB (A) Usikkerhed K = 3 dB Bær høreværn! Samlet vibrationsværdi Overfladeslibning hovedgreb a h, AG < 2,5 m/s

De angivne samlede vibrationsværdier og de angivne vibrationsemissionsværdier er målt iht. standardiserede testmetoder og kan anvendes til sammenligning af forskellige elværktøjer. ► De angivne samlede vibrationsværdier og de angivne støjemissionsværdier kan også an- vendes til en indledende vurdering af faren ved belastningen. ADVARSEL! ► Svingnings- og støjemissionen kan afvige fra de angivne værdier under den faktiske anven- delse af elværktøjet afhængigt af måden, elværktøjet anvendes på og især af emnet, der forarbejdes. ► For at beskytte betjeningspersonen er det nødvendigt at fastsætte nødvendige sikker- hedsforanstaltninger, som er baseret på en vurdering af svingningsbelastningen under de faktiske brugsbetingelser (her skal der tages hensyn til hele driftscyklussen, f.eks. perioder, hvor elværktøjet er slukket, og perioder, hvor det er tændt, men kører uden belastning).PWSA 20-Li F4 ■ 158 

 DK Generelle sikkerheds- anvisninger til elværktøj ADVARSEL! ► Læs alle sikkerhedsanvisninger, instruktio- ner, illustrationer og tekniske data, som det- te elværktøj er forsynet med. Hvis de efter- følgende anvisninger ikke overholdes, kan det medføre elektrisk stød, brand og/eller alvorli- ge kvæstelser. Opbevar sikkerhedsanvisningerne og -in- struktionerne til senere brug. Begrebet ”elværktøj”, der anvendes i sikkerhedsan- visningerne, henviser både til elværktøj, der anven- des med ledning til lysnettet, og batteridrevet el- værktøj (uden strømledning).

1. Sikkerhed på arbejdspladsen

a) Hold arbejdspladsen ren og godt oplyst. Rod og dårligt oplyste arbejdspladser kan medføre uheld. b) Arbejd aldrig med elværktøj i eksplosionsfar- lige omgivelser, hvor der befinder sig brænd- bare væsker, gasser eller støv. Elværktøj dan- ner gnister, som kan antænde støvet eller dampene. c) Hold børn og andre personer på afstand, når elværktøjet bruges. Hvis du bliver distraheret, kan du miste kontrollen over elværktøjet.

2. Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe ind istikkontakten. Stikket må ikke ændres på nogen måde. Der må ikke bruges adapterstik sammen med beskyttelsesjordet elværktøj. Uændrede stik og de rigtige stikkontakter reducerer risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop har jordforbindelse. c) Hold elværktøjet væk fra regn og fugt. Hvis der kommer vand ind i elværktøjet, er der forhø- jet risiko for elektrisk stød. d) Brug ikke tilslutningsledningen til noget, den ikke er beregnet til, f.eks. til at bære eller hænge værktøjet op i eller til at trække stikket ud af stikkontakten. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfil- trede tilslutningsledninger øger risikoen for elek- trisk stød. e) Hvis du anvender elværktøj udendørs, må du kun bruge forlængerledninger, som også er godkendt til udendørs brug. Når du anvender en forlængerledning, der er beregnet til uden- dørs brug, reduceres risikoen for elektrisk stød. f) Hvis det ikke er muligt at undgå at bruge elværktøjet i fugtige omgivelser, skal der installeres en fejlstrømsafbryder. Installation af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

a) Vær opmærksom og bevidst om, hvad du laver, og arbejd fornuftigt med elværktøjet. Brug ikke elværktøjet, hvis du er ukoncentreret eller påvirket af narkotika, alkohol eller medi- cin. Selv et øjebliks uopmærksomhed ved brug af elværktøjet kan medføre alvorlige kvæstelser. b) B rug personligt beskyttelsesudstyr, og bær altid beskyttelsesbriller. Når du bruger person- ligt beskyttelsesudstyr som støvmaske, skridsikre sikkerhedssko, beskyttelseshandsker, sikkerheds- hjelm og høreværn afhængigt af elværktøjets type og anvendelse, reduceres risikoen for per- sonskader. c) Undgå uønsket igangsætning. Kontrollér, at elværktøjet er slukket, før du forbinder det med elforsyningen og/eller tilslutter batteriet, løfter elværktøjet eller bærer det. Hvis du bærer elværktøjet rundt med fingeren på kon- takten, eller hvis elværktøjet sluttes til strømforsy- ningen, mens det er tændt, kan der opstå uheld. d) Fjern indstillingsværktøj eller skruenøgler, før du tænder for elværktøjet. Hvis der sidder et værktøj eller en skruenøgle på en roterende del af elværktøjet, kan det medføre personskader.PWSA 20-Li F4 DK 

 159 ■ e) Undgå unormale kropsstillinger. Sørg for, at du står sikkert, og hold altid balancen. Derved kan du bedre kontrollere elværktøjet i uventede situationer. f) Bær velegnet påklædning. Bær ikke løstsid- dende tøj eller smykker. Hold hår og tøj på afstand af dele, der bevæger sig. Løst tøj, smykker eller hår kan gribe fat i dele, der bevæger sig. g) Hvis der kan monteres støvopsugnings- og opsamlingsanordninger, skal disse tilsluttes og anvendes korrekt. Anvendelse af denne type anordninger nedsætter støvrisikoen. h) Lad dig ikke lulle ind i en falsk følelse af sik- kerhed, og tilsidesæt ikke sikkerhedsreglerne for elværktøj, selv om du er fortrolig med elværktøjet efter mange ganges anvendelse. Uforsigtige handlinger kan føre til alvorlige kvæstelser på en brøkdel af et sekund.

4. Anvendelse og behandling

af elværktøjet a) Overbelast ikke elværktøjet. Brug et elværktøj, der er egnet til arbejdet. Du arbejder bedre og mere sikkert i det angivne effektområde, hvis du bruger det rigtige elværktøj. b) Brug ikke elværktøj med defekt kontakt. Elværktøj, som ikke længere kan tændes og slukkes, er farligt og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern det aftagelige batteri, før du foretager indstil- linger på produktet, udskifter indsatsværktøj eller lægger elværktøjet fra dig. Disse for- holdsregler forhindrer, at elværktøjet starter ved en fejl. d) Opbevar elværktøj uden for børns rækkevid- de, når værktøjet ikke anvendes. Personer, som ikke kender elværktøjet, eller som ikke har læst disse anvisninger, må ikke bruge produktet. Elværktøj er farligt, hvis det anvendes af uerfarne personer. e) Vedligehold elværktøjet og dets indsatsværk- tøj omhyggeligt. Kontrollér, om bevægelige dele fungerer, som de skal og ikke sætter sig fast, om dele er defekte eller så beskadigede, at elværktøjets funktion er forringet. Få beskadigede dele repareret, inden du bruger elværktøjet. Mange uheld skyldes dårligt vedligeholdt elværktøj. f) Hold skærende værktøj skarpt og rent. Om- hyggeligt vedligeholdt værktøj med skarpe skær sætter sig ikke så ofte fast og er lettere at styre. g) Brug elværktøj, indsatsværktøj, udskiftelige dele osv. iht. disse anvisninger. Tag hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Anvendelse af elværktøj til andet end den tilsigtede anvendelse kan føre til farlige situationer. h) Hold håndtag og gribeflader tørre, rene og fri for olie og fedt. Glatte håndtag og gribefla- der gør sikker betjening og kontrol over elværk- tøjet umulig i uforudsete situationer.

5. Anvendelse og behandling

afdetbatteridrevne værktøj a) Oplad kun batterierne med opladere, som producenten har anbefalet. Hvis du bruger en oplader, der er beregnet til en bestemt type batterier, er der fare for brand, hvis den anven- des sammen med andre batterier. b) Brug kun batterier, der er beregnet til elværk- tøjet. Anvendelse af andre batterier kan med- føre personskader og brandfare. c) Når batteriet ikke benyttes, skal det holdes borte fra kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, som kan forårsage kortslutning mellem kontakter- ne. Kortslutning mellem batteriets kontakter kan medføre forbrændinger eller brand. d) Ved forkert anvendelse kan der løbe væske ud af batteriet. Undgå kontakt med denne væske. Skyl efter med vand, hvis du alligevel kommer i kontakt med væsken. Hvis væsken kommer i øjnene, skal du søge læge. Batteri- væske, der løber ud, kan medføre hudirritationer eller forbrændinger. e) Brug aldrig et beskadiget eller modificeret batteri. Beskadigede eller modificerede batteri- er kan føre til uforudsigelig funktion samt til brand, eksplosioner eller risiko for personskader.PWSA 20-Li F4 ■ 160 

 DK f) Udsæt ikke batteriet for ild eller høje tempe- raturer. Ild eller temperaturer over 130 °C (265 °F) kan forårsage eksplosioner. g) Følg alle anvisninger for opladning, og oplad aldrig batteriet eller batteridrevet værktøj uden for det temperaturinterval, som er angivet i betjeningsvejledningen. Forkert opladning eller opladning uden for det tilladte temperaturinterval kan ødelægge batteriet og øge brandfaren. FORSIGTIG! EKSPLOSIONSFARE! Oplad aldrig batterier, der ikke er beregnet til det. Beskyt batteriet mod varme på grund af f.eks. konstant sollys, ild, vand og fugt. Fare for eksplosion.

a) Lad kun en kvalificeret reparatør reparere dit elværktøj og kun med originale reservedele. Derved garanteres det, at elværktøjets sikker- hed bevares. b) Vedligehold aldrig beskadigede batterier. Vedligeholdelse af batterier må kun udføres af producenten eller et autoriseret serviceværk- sted. Sikkerhedsanvisninger for alle anvendelser Fælles sikkerhedsanvisninger for slibning og afskæring a) Dette elværktøj kan anvendes som slibemaski- ne og skære-/slibemaskine. Læs alle sikker- hedsanvisninger, instruktioner, billeder og data, som følger med produktet. Hvis du ikke overholder alle de følgende anvisninger, kan det medføre elektrisk stød og/eller alvorlige kvæstelser. b) Dette elværktøj er ikke egnet til slibning med sandpapir, arbejde med stålbørster, polering og hulskæring. Anvendelser, som elværktøjet ikke er beregnet til, kan være årsag til fare og personskader. c) Brug ikke indsatsværktøj, som ikke er bereg- net og anbefalet specielt af producenten til dette elværktøj. Selv om tilbehøret kan sættes på elværktøjet, er det ingen garanti for, at anvendelsen af det er sikker. d) Det anvendte indsatsværktøjs tilladte omdrej- ningstal skal mindst være lige så højt som det maksimale omdrejningstal, der er angivet på elværktøjet. Et indsatsværktøj, som roterer hurti- gere end tilladt, kan gå i stykker og flyve om- kring. e) Det anvendte indsatsværktøjs udvendige diameter og tykkelse skal svare til de angivne mål for elværktøjet. Forkert dimensionerede indsatsværktøjer kan ikke afskærmes eller kontrolleres i tilstrækkelig grad. f) Indsatsværktøjer med gevindindsats skal pas- se nøjagtigt til slibespindlens gevind. Ved indsatsværktøjer, som monteres med flange, skal indsatsværktøjernes huldiameter passe til monteringsdiameteren. Indsatsværktøjer, som ikke kan fastgøres nøjagtigt på elværktøjet, roterer uensartet, vibrerer meget og kan medføre tab af kontrol. g) Brug ikke beskadigede indsatsværktøjer. Kontrollér før anvendelsen indsatsværktøjer som f.eks. slibeskiver for afskalning og revner, slibetallerkner for revner og voldsomt slid, stålbørster for løse eller defekte tråde. Hvis elværktøjet eller indsatsværktøjet tabes på gulvet, skal du kontrollere, om det er gået i stykker eller bruge et ubeskadiget ind- satsværktøj. Når du har kontrolleret værktøjet og monteret det, skal du holde personer i nærheden borte fra det roterende ind- satsværktøjs område, og lade produktet køre et minut ved maksimal hastighed. Beskadige- de indsatsværktøjer går som regel i stykker i denne testperiode. h) Brug personlige værnemidler. Brug helmaske, øjenbeskyttelse eller beskyttelsesbriller afhæn- gigt af anvendelsen. Bær støvmaske, høre- værn, beskyttelseshandsker eller specialforklæ- de, som holder små slibe- og materialepartikler på afstand, hvis anvendelsesområdet kræver det.PWSA 20-Li F4 DK 

 161 ■ Øjnene skal beskyttes mod omkringflyvende fremmedlegemer, som opstår ved forskellige anvendelser. Støv- og åndedrætsmasken skal bortfiltrere støvet, der opstår ved anvendelsen. Hvis du udsættes for støj i længere tid, kan du få nedsat hørelse.

i) Hold andre personer på sikker afstand af

arbejdsområdet. Alle, som betræder arbejds- området, skal bære personligt sikkerhedsud- styr. Dele af emnerne eller ødelagte indsatsværktøjer kan flyve omkring og være årsag til kvæstelser uden for det direkte arbejdsområde. j) Hold kun på elværktøjets isolerede gribeflader, når du arbejder et sted, hvor indsatsværktøjet kan ramme skjulte strømledninger eller pro- duktets eget strømkabel. Kontakt med spæn- dingsførende ledninger kan sætte produktdele af metal under spænding og medføre elektrisk stød.

k) Hold ledningen på afstand af roterende ind- satsværktøjer. Hvis du mister kontrollen over produktet, kan ledningen skæres over, eller din hånd eller arm kan komme ind i det roterende indsatsværktøj. l) Læg aldrig elværktøjet ned, før indsatsværktø- jet er standset helt. Det roterende indsatsværktøj kan komme i kontakt med underlaget, og du kan derved miste kontrollen over elværktøjet. m) Lad ikke elværktøjet køre, mens du bærer rundt på det. Dit tøj kan blive fanget ind ved tilfældig kontakt med det roterende indsatsværk- tøj, så det borer sig ind i din krop. n) Rengør regelmæssigt ventilationsrillerne på elværktøjet. Motorblæseren trækker støv ind i huset, og en større ansamling af metalstøv kan være årsag til elektriske risici. o) Brug ikke elværktøjet i nærheden af brandfar- lige materialer. Disse materialer kan antændes af gnister. p) Brug ikke indsatsværktøj, som kræver flyden- de kølemidler. Anvendelse af vand og andre flydende kølemidler kan medføre elektrisk stød. Tilbageslag og tilhørende sikkerhedsanvisninger Tilbageslag er den pludselige reaktion som følge af et fastsiddende eller blokeret roterende indsatsværk- tøj som f.eks. slibeskive, slibetallerken osv. Fastsid- dende eller blokerende indsatsværktøjer fører til, at det roterende indsatsværktøj stopper meget pludse- ligt. Det kan medføre, at elværktøjet (hvis der ikke er kontrol over det) bevæger sig i den modsatte retning af indsatsværktøjets rotationsretning på blokerings- stedet. Hvis en slibeskive f.eks. sidder fast eller blokerer, kan slibeskivens kant, som er gået ned i emnet, sætte sig fast, og derved kan slibeskiven knække af eller forårsage et tilbageslag. Slibeskiven bevæger sig hen imod eller væk fra betjeningspersonen afhængigt af skivens omdrejningsretning på bloke- ringsstedet. Herved kan slibeskiven også gå i stykker. Tilbageslag sker på grund af forkert brug af el- værktøjet og/eller forkerte arbejdsforhold. Det kan forhindres med de nødvendige forholdsregler, som beskrives efterfølgende. a) Hold godt fast i elværktøjet, og hold kroppen og armene i en stilling, der gør dig i stand til at afværge tilbageslagskræfterne. Brug altid ekstragrebet, hvis det findes, så du har bedst mulig kontrol over tilbageslagskræfterne eller reaktionsmomenterne ved opstart. Med egnede forholdsregler kan betjeningspersonen kontrollere tilbageslags- og reaktionskræfterne. b) Hold aldrig hænderne hen i nærheden af de roterende indsatsværktøjer. Indsatsværktøjet kan bevæge sig hen over hånden ved tilbageslag. c) Undgå at holde kroppen i det område, som elværktøjet bevæges ind i ved et tilbageslag. Tilbageslaget tvinger elværktøjet i den modsatte retning af slibeskivens bevægelse på blokerings- stedet. d) Arbejd særligt forsigtigt omkring hjørner, skarpe kanter osv. Undgå, at indsatsværktøjet støder sammen med emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast i hjørner, ved skarpe kanter, eller hvis det springer tilbage fra disse. Det medfører tab af kontrol eller tilbageslag.PWSA 20-Li F4 ■ 162 

 DK e) Brug ikke motorsavsklinger til skæring af træ, brug ikke segmenterede diamantskæreskiver med en segmentafstand på mere end 10 mm, og brug ikke fortandede savklinger. Denne type indsatsværktøjer er ofte årsag til tilbage- slag og tab af kontrol. Særlige sikkerhedsanvisninger forslibning og afskæring

Brug udelukkende de slibelegemer, som er til- ladt til elværktøjet og den beskyttelsesafdæk- ning, der passer til disse slibelegemer. Slibele- gemer, som ikke er beregnet til elværktøjet, kan ikke afskærmes tilstrækkeligt og er derfor usikre.

Forkrøppede slibeskiver skal monteres, så slibefladen ikke rager ud over beskyttelsesaf- dækningens kant. Hvis slibeskiven monteres for- kert og rager ud over beskyttelsesafdækningens kant, kan slibeskiven ikke afskærmes korrekt. c) Beskyttelsesafdækningen skal være anbragt sikkert på elværktøjet og være indstillet, så den yder maksimal sikkerhed, og så den mindst mulige del af slibelegemet vender ube- skyttet mod betjeningspersonen. Beskyttelsesaf- dækningen skal beskytte betjeningspersonen mod brudstykker og utilsigtet kontakt med slibele- gemet samt mod gnister, som kan antænde tøjet. d) Slibelegemer må kun anvendes til de anbefa- lede anvendelsesmuligheder. Slib for eksem- pel aldrig med den flade side af skæreskiven. Skæreskiver er beregnet til materialefjernelse med skivens kant. Hvis der presses kraftigt på disse slibelegemer fra siden, kan de ødelægges. e) Brug altid en ubeskadiget spændeflange med den rigtige størrelse og form til den valgte slibeskive. Egnede flanger støtter slibeskiven og nedsætter risikoen for brud på slibeskiven. Flanger til skæreskiver kan adskille sig fra flanger til andre slibeskiver. f) Brug ikke slidte slibeskiver fra større elværktø- jer. Slibeskiver til større elværktøjer er ikke be- regnet til de mindre elværktøjers højere omdrej- ningstal og kan derfor gå i stykker. g) Når du bruger skiver til to formål, skal du altid bruge den beskyttelsesafdækning, der passer til det pågældende formål. Hvis du ikke bruger den korrekte beskyttelsesaf- dækning, opnås den ønskede afskærmning muligvis ikke, og der er risiko for alvorlige per- sonskader. Øvrige sikkerhedsanvisninger for afskæring a) Undgå at blokere skæreskiven, og tryk ikke for hårdt. Udfør ikke snit, der er alt for dybe. Ved for dybe snit øges belastningen på skære- skiven samt tendensen til fasthængning eller blo- kering og dermed risikoen for tilbageslag eller brud på slibelegemet. b) Undgå området foran og bag den roterende skæreskive. Hvis du bevæger skæreskiven på arbejdsemnet væk fra dig selv, kan elværktøjet og den roterende skive slynges direkte mod dig i tilfælde af et tilbageslag. c) Hvis skæreskiven sidder fast, eller du afbryder arbejdet, skal produktet slukkes og holdes i ro, til skiven står helt stille. Prøv ikke på at tage den kørende skæreskive ud af snittet, da det vil medføre et tilbageslag. Find og afhjælp årsagen til fastklemningen. d) Tænd ikke for elværktøjet, så længe det sidder fast i emnet. Lad først skæreskiven komme op på det fulde omdrejningstal, før snittet fort- sættes med forsigtighed. Ellers kan skiven sæt- te sig fast, hoppe ud af emnet eller forårsage et tilbageslag. e) Understøt plader eller store emner, så risiko- en for tilbageslag på grund af en fastklemt skæreskive reduceres. Store emner kan bøje sig på grund af deres egen vægt. Emnet skal støttes på begge sider af skiven – både i nær- heden af skærelinjen og ved kanten.

Vær særligt forsigtig ved udskæring af dyksnit i eksisterende vægge eller andre områder, hvor man ikke kan se, hvad man skærer i. Hvis skæreskiven går ind i væggen, kan den forårsage tilbageslag, hvis den skærer i gas- eller vandledninger, elektriske ledninger eller andre genstande.PWSA 20-Li F4 DK 

Foretag ikke buede snit. Ved for dybe snit øges belastningen på skæreskiven samt tendensen til fasthængning eller blokering og dermed risikoen for tilbageslag eller brud på slibelegemet, hvilket kan medføre alvorlige personskader. Sikkerhedsanvisninger for opladere ■ Dette produkt kan bruges af børn fra 8år og derover og af personer med nedsatte fysiske, motoriske eller mentale evner eller mang- lende erfaring og/eller viden, hvis de er under opsyn eller undervi- ses i sikker brug af produktet og de farer, der kan være forbundet med det. Børn må ikke lege med produktet. Rengøring og bruger- vedligeholdelse må ikke udføres af børn uden opsyn. ■ Hvis dette produkts tilslutnings- ledning beskadiges, skal den ud- skiftes af producenten eller dennes kunde service eller af en person med tilsvarende kvalifikationer, så farlige situationer undgås. Opladeren er kun beregnet til indendørs brug. ADVARSEL! ■ Hvis dette produkts tilslutningsledning beska- diges, skal den udskiftes af producenten eller dennes kundeservice eller af en person med tilsvarende kvalifikationer, så farlige situatio- ner undgås. OBS! ► Denne oplader kan kun oplade følgende batterier: PAP 20 A1/PAP 20 A2/

Maks. omfangshastighed (m/s) Værktøj Skæreskiver 125 3 M14 ≥11000 ≥72 Tohuls-montagenøgle Skrubbeskiver 125 6 M14 ≥11000 ≥72 Tohuls-montagenøglePWSA 20-Li F4 ■ 164 

 DK Opbevaring og anvendelse af de anbefalede indsatsværktøjer ■ Slibeværktøjer skal behandles og transporteres med stor forsigtighed. ■ Slibeværktøjer skal opbevares, så de ikke ud- sættes for mekaniske skader eller miljøpåvirk- ning (f.eks. fugt). Arbejdsanvisninger BEMÆRK

Slibelegemer må kun anvendes til de anbe- falede anvendelsesmuligheder. Ellers kan de gå i stykker, beskadiges og forårsage per- sonskader. Skrubbeslibning Brug aldrig skæreskiver til skrubning! ■ Bevæg vinkelsliberen hen over emnet med etmoderat tryk. ■ Hold skrubbeskiven i en flad vinkel hen over emnet ved blødt materiale og i en lidt stejlere vinkel ved hårdt materiale. Skæreskiver Brug aldrig skrubbeskiver til afskæring! ■ Brug kun kontrollerede fiberforstærkede skære- eller slibeskiver, som er godkendt til enomfangshastighed på mindst 80 m/s. FORSIGTIG! ► Slibeværktøjet fortsætter med at køre, efter at der slukkes for det. Brems det ikke ved at tryk- ke imod på siden. ■ Sørg for at fastgøre emnet. Brug fastspæn- dingsanordninger/skruestik til fastgørelse af emnet. Derved holdes det bedre fast, end hvis du holder det med hånden. ■ Sluk altid for produktet, før du lægger det fra dig, og vent til det er standset helt. ■ Brug kun produktet til tørskæring eller tørslibning. ■ Ekstragrebet skal altid være monteret ved arbejde med produktet. ■ Asbestholdigt materiale må ikke bearbejdes. Asbest regnes for at være kræftfremkaldende. Tip! Sådan gør du det rigtigt.

IMODLØB GENNEM EMNET. ► Der er fare for tilbageslag i den modsatte ret- ning. Produktet kan blive presset ud af snittet. ■ Produktet skal altid være tændt, når du bevæ- ger det hen mod emnet.T ag produktet ud af emnet efter bearbejdningen, og sluk derefter for produktet. ■ Hold altid produktet fast med begge hænder under arbejdet. Sørg for at stå sikkert. ■ For at opnå den bedste slibeeffekt skal pro- duktet bevæges med en vinkel på 15° til 30° (mellem slibeskiven og emnet) frem og tilbage hen over emnet. ■ Ved bearbejdning af skrå flader må pro- duktet ikke presses mod emnet med stor kraft. Hvis omdrejningstallet falder voldsomt, skal pressekraften nedsættes, så det er muligt at arbejde sikkert og effektivt. Hvis produktet plud- selig bremses eller blokeres fuldstændigt, skal det slukkes med det samme. ■ Afskæring: Arbejd med moderat fremføring, så skæreskiven ikke sætter sig fast. ■ Skrubbe- og skæreskiver bliver meget varme under arbejdet – lad dem køle helt af før berøring. ■ Brug aldrig produktet til formål, det ikke er beregnet til. ■ Sørg altid for at produktet er slukket, før det genopladelige batteri sættes i produktet. ■ Sluk omgående produktet ved fare, og tag batteriet ud. Sørg for at der er let adgang til produktet, så det i nødstilfælde er inden for rækkevidde.PWSA 20-Li F4 DK 

 165 ■ ■ Tag altid batteriet ud, når du holder pause, før du arbejder med produktet, og når det ikke bruges. Produktet skal altid være rent, tørt og fri for olie og smørefedt. ■ Vær altid opmærksom! Hold altid øje med, hvad du laver, og arbejd fornuftigt.Brug al- drig produktet, hvis du er ukoncentreret eller føler dig dårligt tilpas. ADVARSEL! Brug altid beskyttelsesbriller. ADVARSEL! Brug altid en støvmaske. Før ibrugtagning Opladning af batteripakken (sefig.A) FORSIGTIG! ► Træk altid strømstikket ud, før du tager batteri- pakken ud af opladeren eller sætter den ind. BEMÆRK

Oplad aldrig batteri-pakken, hvis den om- givende temperatur er under 10 °C eller over 40 °C. Hvis litium-ion batteriet skal op- bevares i længere tid, skal dets opladningstil- stand kontrolleres regelmæssigt. Den optimale opladningstilstand er mellem 50 % og 80 %. Opbevaringsforholdene skal være kølige og tørre med en omgivende temperatur på mellem 0 °C og 50 °C. ♦ Sæt batteripakken i hurtigopladeren (se fig. A). ♦ Sæt stikket i stikkontakten. Kontrol-LED'en lyser rødt. ♦ Den grønne kontrol-LED viser, at oplad- ningen er afsluttet, og at batteripakken kan anvendes. OBS! ♦ Hvis denrøde kontrol-LED blinker, er batteri- pakken overophedet og kan ikke oplades. ♦ Hvis denrøde og grønne kontrol-LED

blinker samtidigt, er batteripakken defekt. ♦ Sluk opladeren i mindst 15 minutter mellem opladninger, der foretages efter hinanden. Træk derefter stikket ud. Indsætning/udtagning af den genopladelige batteripakke Indsæt den genopladeligebatteripakke ♦ Sæt batteripakken ind i grebet, til den klikker på plads. Udtagning af batteripakken ♦ Tryk på knappen til frigørelse , og tag batteripakken ud. Kontrol af batteriets tilstand ♦ Tryk på knappen for batteritilstand for at kontrollere batteriet (se endvidere hovedbilledet). Tilstanden eller resteffekten vises på følgende måde på display-LED for batteriet : RØD/ORANGE/GRØN = maksimal opladning RØD/ORANGE = medium opladning RØD = svag opladning – oplad batteriet Indstilling af beskyttel- sesafdækningen

ADVARSEL! FARE FOR PERSONSKADER! ► Sluk altid produktet før arbejdet, og tag batteriet ud. FARE FOR TILSKADEKOMST! ► Brug altid vinkelsliberen sammen med be- skyttelsesafdækningen . Beskyttelsesaf- dækningen skal være anbragt sikkert på vin- kelsliberen. Indstil den, så der opnås optimal sikkerhed, dvs. så den mindst mulige del af slibelegemet vender ubeskyttet mod betje- ningspersonen. Beskyttelsesafdækningen skal beskytte betjeningspersonen mod brud- stykker og tilfældig kontakt med slibelegemet.PWSA 20-Li F4 ■ 166 

 DK FARE FOR TILSKADEKOMST! ► Sørg for at beskyttelsesafdækningen som minimum monteres i samme vinkel som ekstra- grebet (se fig. B). I modsat fald kan du komme til skade på skrubbe- og skæreskiven. ♦ Drej beskyttelsesafdækningen til den ønskede stilling (arbejdsposition). Vær derved opmærksom på, at beskyttelsesafdækningen placeres på en sådan måde, at beskyttelsesaf- dækningens fiksering ligger hen over en af den 5 krumninger på beskyttelsesafdæk- ningen (se Fig. E klap-ud-side). ♦ Sørg for at beskyttelsesafdækningens fikse- ring sidder fast i den pågældende krum- ning . Montering af ekstragreb FORSIGTIG! ► Af sikkerhedsgrunde må dette produkt kun anvendes sammen med ekstragrebet . Ellers er der fare for personskader. Ekstragre- bet kan skrues i til højre og venstre eller foroven på produktets hoved afhængigt af arbejdsformen. Montering/udskiftning af skrubbe-/ skæreskive Bær altid beskyttelseshandsker ved skift af skære-/skrubbeskiver. Vær opmærksom på målene på skrubbe- og skære- skiverne. Hullets diameter skal passe til monterings- flangen uden slør. Brug ikke reduktionsmuffe eller adapter. BEMÆRK

♦ Tryk på spindellåseknappen for at blokere drevet. ♦ Løsn spændemøtrikken ved hjælp af tohuls- montagenøglen (se fig. D). ♦ Sæt skrubbe- eller skæreskiven på monterings- flangen , så siden med tekst vender mod produktet. ♦ Sæt derefter spændemøtrikken med den forhøjede side opad på monteringsspindlen igen. Ved tynde slibeskiver (se figur 1) ♦ Spændemøtrikkens bund vender opad, så den tynde slibeskive kan spændes sikkert.

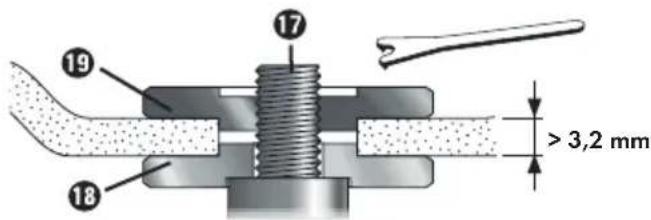

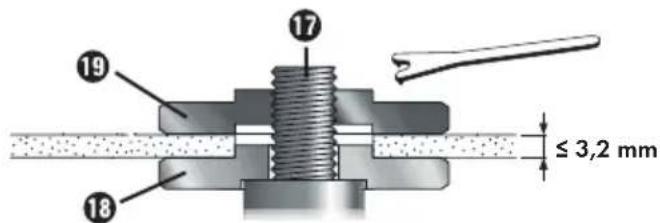

≤ 3,2 mm Fig. 1 ♦ Tryk på spindellåseknappen for at blokere drevet. ♦ Spænd spændemøtrikken med tohuls- montagenøglen igen. Ved tykke slibeskiver (se figur 2) > 3,2 mm Fig. 2 Spændemøtrikkens bund vender nedad, så slibeskiven kan anbringes sikkert på monterings- spindlen . ♦ Lås monteringsspindlen . ♦ Spænd spændemøtrikken med monterings- nøglen med to huller igen i urets retning. BEMÆRK

Hvis skiven kører uroligt eller vibrerer efter skift, skal den udskiftes med det samme igen.PWSA 20-Li F4 DK 

 167 ■ ♦ Lad produktet køre i 60 sekunder på højeste omdrejningstal for en sikkerheds skyld efter skift af skiven. Vær opmærksom på usædvanlig støj og gnistdannelse. ♦ Kontrollér om alle fastgøringsdele er anbragt korrekt. ♦ Sørg for at omdrejningspilen (hvis en sådan findes) på skære- eller skrubbeskiverne (også diamantskæreskiver) og omdrejningsretningen på produktet (omdrejningspilen på produktho- vedet) stemmer overens. Ibrugtagning Tænd/sluk Kontrollér at alle fastgøringsdele er anbragt korrekt, før det indsatte værktøj anvendes. BEMÆRK

Tænd altid vinkelsliberen, før den får kontakt med materialet, og hold den først derefter hen til emnet. ► Hvis produktet blokerer på grund af overbe- lastning og slukker af sig selv, starter det auto- matisk op igen, når årsagen til blokeringen forsvinder (autostart-funktion). Sådan tænder du ♦ Tryk først TÆND-/SLUK-knappen til højre, og skub den derefter frem. Sådan slukker du ♦ Slip TÆND-/SLUK-knappen igen. Tænd for permanent drift ♦ Tryk først TÆND-/SLUK-knappen til højre, og skub den derefter frem. Tryk TÆND-/ SLUK-knappen ned foran, indtil den går i indgreb. Sluk for permanent drift ♦ Tryk TÆND-/SLUK-knappen ned bagtil, og slip den så igen. Indstilling af omdrejningstal Med indstillingshjulet til forvalg af omdrejnings- tallet kan du forvælge omdrejningstallet: (1 = lavt omdrejningstal, 6 = højt omdrejningstal). Vi anbefaler, at du finder frem til omdrejningstallet med praktiske forsøg. Omdrejningstallet kan også ændres under driften. Vedligeholdelse og rengøring

ADVARSEL! FARE FOR PERSON-

SKADER! Sluk altid produktet før arbejdet, og tag batteriet ud. Den batteridrevne vinkelsliber kræver ikke vedlige- holdelse. ■ Brug ikke skarpe genstande til rengøring af produktet. Der må ikke komme væske ind i produktet.Ellers kan produktet blive beskadiget. ■ Rengør regelmæssigt produktet og helst lige efter, at du er færdig med arbejdet. ■ Rengør kabinettet med en tør klud – brug under ingen omstændigheder benzin, opløsningsmid- ler eller rengøringsmidler, som angriber plast. ■ Til grundig rengøring af produktet skal der bru- ges en støvsuger. ■ Ventilationsåbningerne må aldrig dækkes til. ■ Fjern fastsiddende slibestøv med en pensel. BEMÆRK

Reservedele, som ikke er angivet (som f.eks. kulbørster, kontakter), kan bestilles hos vores service-hotline. ADVARSEL! ■ Brug ikke noget tilbehør, der ikke er anbefalet af PARKSIDE. Dette kan føre til elektrisk stød og brand.PWSA 20-Li F4 ■ 168 

 DK Bortskaffelse Gælder kun for Frankrig Produktet, emballagen og betjeningsvejledning kan genbruges, er underlagt et udvidet produ- centansvar og indsamles sorteret. Smid ikke elværktøj ud sammen med husholdningsaffaldet! Det viste symbol med den overstregede affaldscontainer på hjul viser, at dette produkt er underlagt direktivet 2012/19/EU. Dette direktiv angiver, at produktet ikke må bortskaffes sammen med det normale husholdnings affald, når dets brugstid er omme, men skal afleveres på specielle indsamlingssteder, genbrugspladser eller affaldsvirksomheder. Denne bortskaffelse er gratis for dig. Skån miljøet, og bortskaf produktet korrekt. Du kan få oplysninger hos kommunen om bortskaffelse af udtjente produkter. Smid ikke batterier ud sammen med husholdningsaffald! Defekte eller kasserede batterier skal genanvendes i henhold til direktiv 2006/66/EC. Batterier/genopladelige batterier skal behandles som specialaffald og skal derfor bortskaffes miljøvenligt på de relevante steder (forhandlere, specialforretninger, offentlige myndig- heder, kommercielle affaldsvirksomheder). Batteri- er/genopladelige batterier kan indeholde giftige tungmetaller. Bortskaf derfor ikke batterier/genopladelige batte- rier sammen med husholdnings affaldet, men aflever dem til separat indsamling. Aflever kun batterier/ genopladede batterier, når de er afladet. Emballagen består af miljøvenlige materialer, som kan bortskaffes på de lokale genbrugspladser. Bortskaf emballagen miljøvenligt. Vær opmærksom på mærkningen på de forskellige emballeringsmaterialer, og aflevér dem sorteret til bortskaffelse. Emballagematerialerne er mærket med forkortelser- ne (a) og tallene (b) med følgende betydning: 1–7: Plast, 20–22: Papir og pap, 80–98: Kompositmaterialer. Garanti for Kompernass Handels GmbH Kære kunde På dette produkt får du 3 års garanti fra købsdato- en. Hvis batteripakkerne til X12V og X20V Team-serien er del af leveringen, får du også 3års garanti fra købsdatoen på dem. I tilfælde af mang- ler ved produktet har du en række juridiske rettighe- der i forhold til sælgeren af produktet. Dine juridi- ske rettigheder forringes ikke af den nedenfor anførte garanti. Garantibetingelser Garantiperioden begynder på købsdatoen. Opbevar venligst kvitteringen et sikkert sted. Den er nødvendig for at kunne dokumentere købet. Hvis der inden for tre år fra dette produkts købs- dato opstår en materiale- eller fabrikationsfejl, vil produktet – efter vores valg – blive repareret eller udskiftet, eller købsprisen vil blive refunderet gratis til dig. Denne garantiydelse forudsætter, at det defekte produkt afleveres, og købsbeviset (kvitterin- gen) forevises i løbet af fristen på tre år, og at der gives en kort skriftlig beskrivelse af, hvori manglen består, og hvornår den er opstået.PWSA 20-Li F4 DK 

 169 ■ Hvis defekten er dækket af vores garanti, får du et repareret eller et nyt produkt retur. Reparation eller ombytning af produktet udløser ikke en ny garanti- periode. Garantiperiode og juridiske mangelkrav Garantiperioden forlænges ikke, hvis der gøres brug af garantien. Det gælder også for udskiftede og reparerede dele. Skader og mangler, som eventuelt allerede fandtes ved køb, samt manglende dele, skal anmeldes straks efter udpakningen. Når ga- rantiperioden er udløbet, er reparation af skader betalingspligtig. Garantiens omfang Produktet er produceret omhyggeligt efter strenge kvalitetsretningslinjer og testet grundigt inden leve- ringen. Garantien dækker materiale- og fabrikationsfejl. Denne garanti dækker ikke produktdele, der er udsat for normal slitage og derfor kan betragtes som sliddele som f.eks. savblade, reserveklinger, slibepapir osv. eller skader på skrøbelige dele som f.eks. kontakter eller dele af glas. Denne garanti bortfalder, hvis produktet er blevet beskadiget, ikke er forskriftsmæssigt anvendt eller vedligeholdt. For at sikre forskriftsmæssig anvendel- se af produktet skal alle anvisninger nævnt i betje- ningsvejledningen nøje overholdes. Anvendelsesfor- mål og handlinger, som frarådes eller der advares imod i betjeningsvejledningen, skal ubetinget und- gås. Produktet er kun beregnet til privat og ikke til kom- mercielt brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, bortfalder garantien. Garantiydelsen gælder ikke ved ■ Normalt forbrug af batteriets kapacitet ■ Erhvervsmæssig anvendelse af produktet ■ Beskadigelser eller ændringer på produktet udført af kunden ■ Manglende overholdelse af sikkerheds- og vedligeholdelsesforskrifter, betjeningsfejl ■ Skader som følge af naturkatastrofer Afvikling af garantisager For at sikre en hurtig behandling af din anmeldelse bør du følge nedenstående anvisninger: ■ Ved alle forespørgsler bedes du have kvitterin- gen og artikelnummeret (IAN)436786_2304 klar som dokumentation for købet. ■ Artikelnummeret kan du finde på typeskiltet på produktet, som indgravering på produktet, på betjeningsvejledningens forside (nederst til ven- stre) eller som klæbemærke på bag- eller under- siden af produktet. ■ Hvis der opstår funktionsfejl eller øvrige mang- ler, bedes du først kontakte nedennævnte serviceafdeling telefonisk eller via e-mail. ■ Et produkt, der er registreret som defekt, kan du derefter indsende portofrit til den oplyste ser- viceadresse med vedlæggelse af købsbevis (kvittering) og en beskrivelse af, hvori manglen består, og hvornår den er opstået. På www.lidl-service.com kan du downloade denne og mange andre manualer, produktvideoer og installationssoftware. Med denne QR-kode kommer du direkte til Lidl- servicesiden (www.lidl-service.com) og kan åbne den ønskede betjeningsvejledning ved indtastning af artikelnummeret (IAN) 436786_2304. Service Service Danmark Tel.: 32 710005 E-Mail: kompernass@lidl.dk IAN 436786_2304 Importør Bemærk at den efterfølgende adresse ikke er en serviceadresse. Kontakt først det nævnte servicested.

• Ansvaret for udstedelsen af denne overensstemmelseserklæring er udelukkende producentens. Den ovenfor beskrevne genstand i erklæringen opfylder forskrifterne i EU-parlamentets og Rådets direktiv 2011/65/EU af

8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

 171 ■ Bestilling af ekstra batteri og oplader Du kan nemt bestille et ekstra batteri eller en oplader på internettet på www.kompernass.com. ♦ Scan QR-koden med din smartphone/tablet. Med denne QR-kode kommer du direkte til vores webside og kan se og bestille de tilgængelige reservedele. BEMÆRK

Hvis du har problemer med online-bestillingen, kan du henvende dig telefonisk eller pr. e-mail til vores servicecenter. ► Oplys altid artikelnummeret (IAN) 436786_2304, når du afgiver din bestilling. ► Vær opmærksom på, at det ikke er muligt at foretage online-bestilling af reservedele i alle lande.PWSA 20-Li F4 ■ 172
