HASZNÁLATI ÚTMUTATÓ LB 553iV HUSQVARNA

HU Használati utasítás 357-388

Sissejuhatus.... 232
Ohutus.... 237
Kokkupanek.... 244
Töö....248
Hooldamine....254

Veaotsing....257

Transportimine, hoiulepanek ja utiliseerimine......258

Tehnilised andmed.... 259

Összeszerelés.... 370

Üzemeltetés....373

Karbantartás.... 380

Hibaelhárítás....383

Szállítás, tárolás és ártalmatlanítás.... 384

Műszaki adatok....385

Megfelelőségi nyilatkozat....388

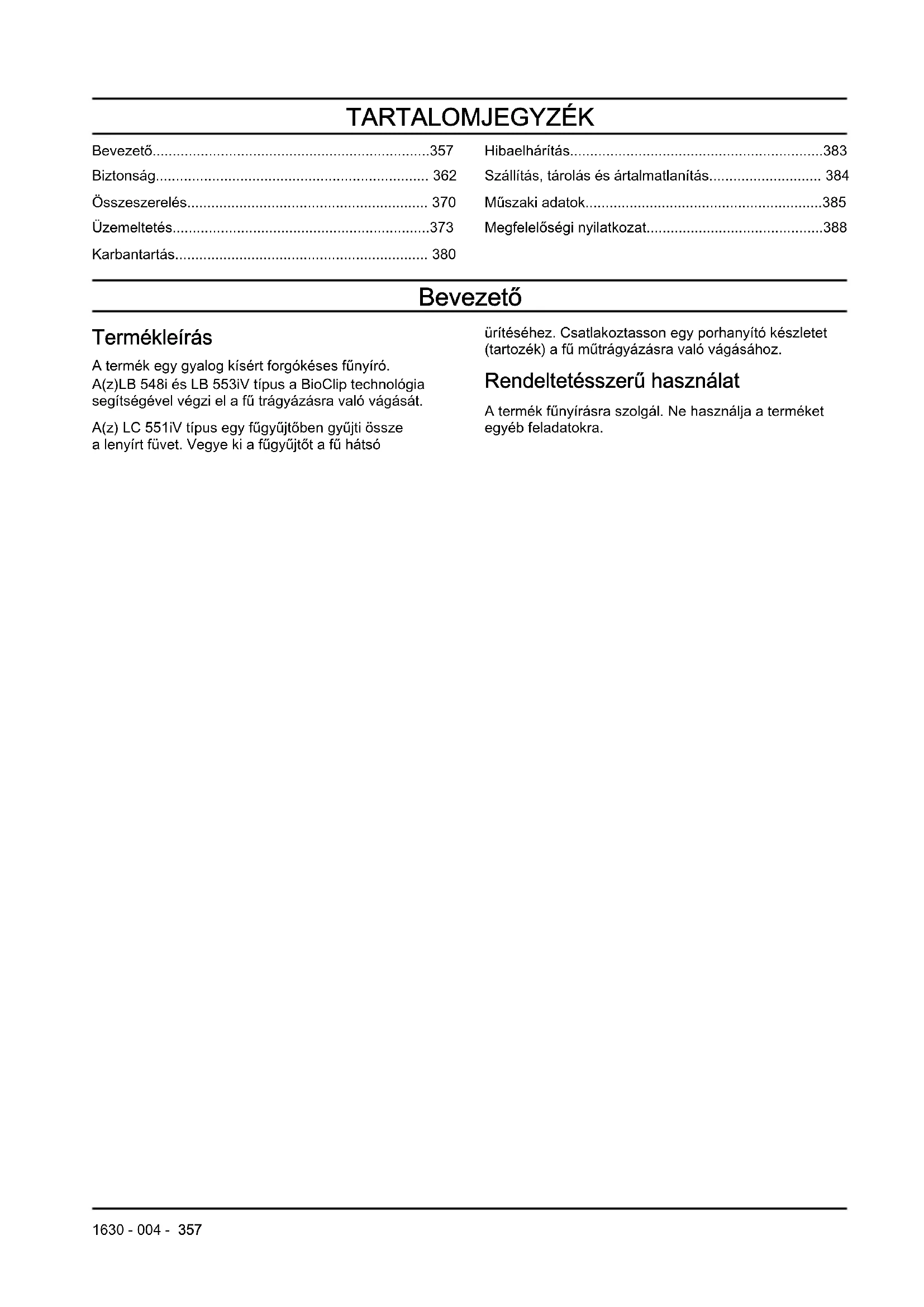

Bevezető

Termékleírás

A termék egy gyalog kísért forgókéses fűnyíró.

A(z)LB 548i és LB 553iV típus a BioClip technológia segítségével végzi el a fű trágyázásra való vágását.

A(z) LC 551iV típus egy fügyűjtőben gyűjti össze a lenyírt füvet. Vegye ki a fügyűjtőt a fü hátsó

ürítéséhez. Csatlakoztasson egy porhanyító készletet (tartozék) a fű műtrágyázásra való vágásához.

Rendeltetésszerű használat

A termék fünyírásra szolgál. Ne használja a terméket egyéb feladatokra.

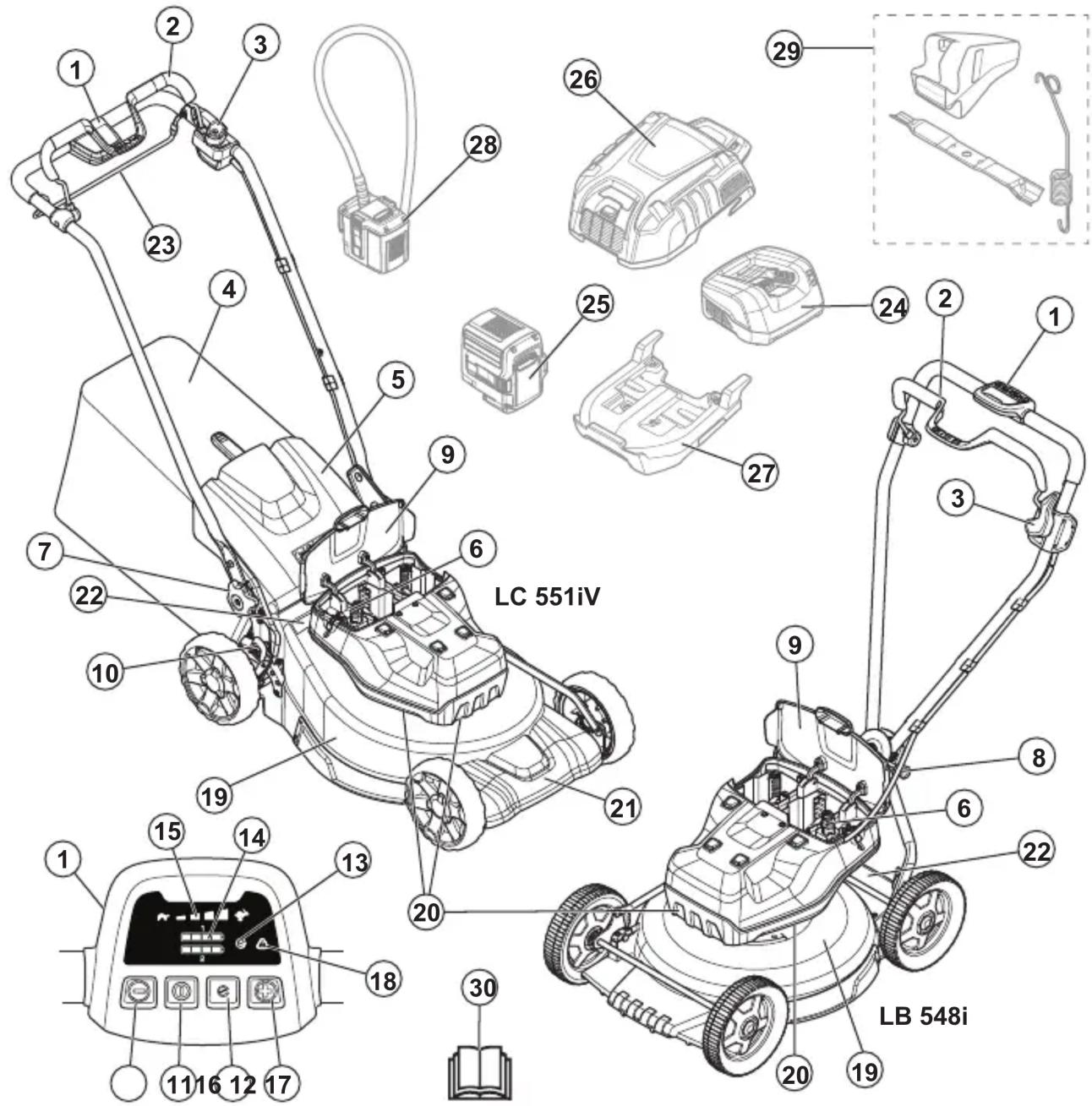

1. Vezérlőpanel
2. Motorfékfogantyú
3. Indításgátló
4. Fügyüjtő (LC 551iV)
5. Hátsó burkolat (LC 551iV)
6. Biztonsági kulcs
7. Gombfogantyú (LC 551iV)
8. Fogantyú állító kar (LB 548i)
9. Akkumulátorfedél
10. Vágásimagasság-szabályozó (LC 551iV)
11. BE-/KI kapcsoló gomb

12. SavE gomb

13. SavE jelző

14. Akkumulátorjelző

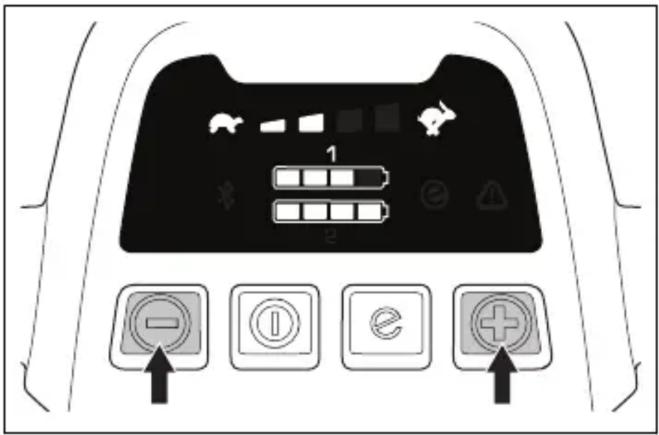

15. Sebesség kijelzője
16. Sebesség csökkentése gomb
17. Sebesség növelése gomb
18. Hibajelző LED
19. Vágóburkolat
20. Levegőbeömlő nyílások
21. Védőburkolat (LC 551iV)
22. Adattábla
23. Kerékhajtás kapcsoló kar (LC 551iV)

24. Akkumulátortöltő (tartozék)

25. Akkumulátor (tartozék)

26. Többmodulos akkumulátor (tartozék)

27. Adapterlemez (tartozék)

28. Többmodulos akkumulátor adaptere (tartozék)

29. Mulcsozókészlet (LC 551iV)
30. Kezelői kézikönyv

A termék áttekintése (LB 553iV)

LB 553iV

1. Vezérlőpanel
2. Motorfékfogantyú
3. Indításgátló
4. Biztonsági kulcs
5. Fogantyúállító kar
6. Akkumulátorfedél
7. Vágásimagasság-szabályozó
8. BE-/KI kapcsoló gomb

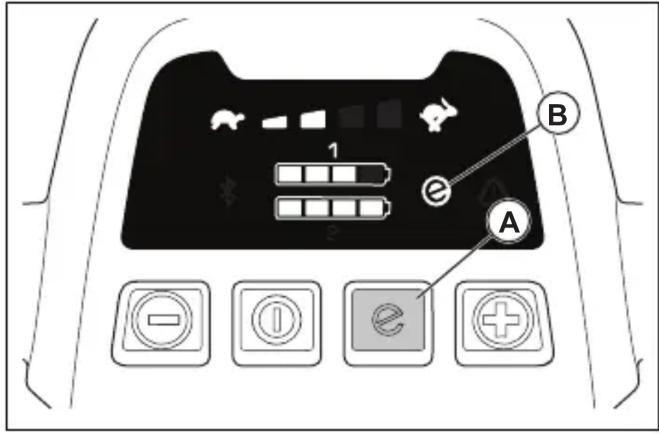

9. SavE gomb
10. SavE jelző
11. Akkumulátorjelző
12. Sebesség kijelzője
13. Sebesség csökkentése gomb
14. Sebesség növelése gomb
15. Hibajelző LED
16. Vágóburkolat
17. Levegőbeömlő nyílások

18. Védőburkolat

19. Adattábla

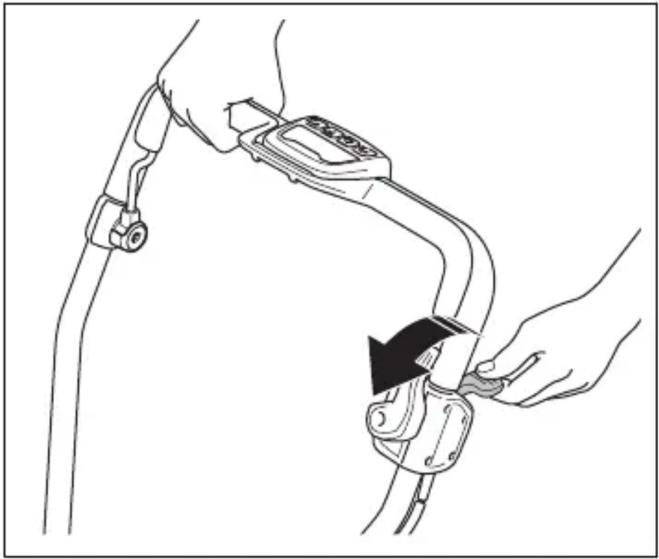

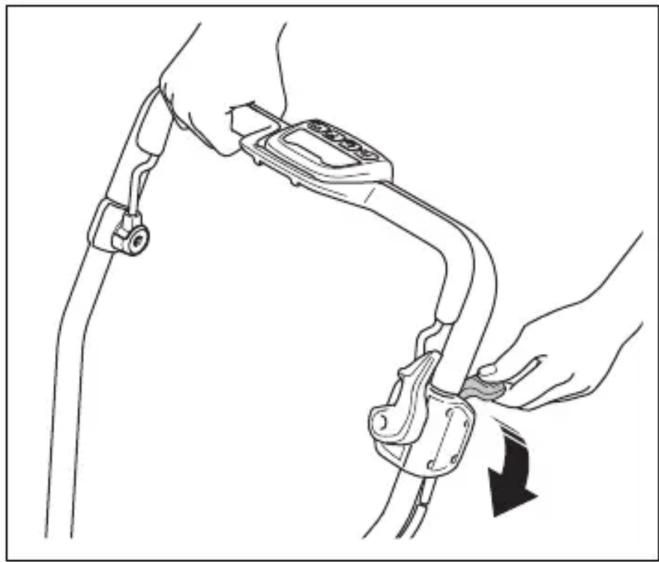

20. Hajtásvezérlő kar
21. Akkumulátortöltő (tartozék)
22. Akkumulátor (tartozék)
23. Többmodulos akkumulátor (tartozék)
24. Adapterlemez (tartozék)
25. Többmodulos akkumulátor adaptere (tartozék)
26. Kezelői kézikönyv

A terméken található jelzések

FIGYELMEZTETÉS: A termék veszélyes lehet a kezelőre és másokra, valamint

a súlyos sérülésüket és halálukat okozhatja. Körültekintően járjon el, és megfelelően használja a terméket.

Olvassa el a használati utasítást, és a termék használatba vétele előtt mindenképpen legyen tisztában a benne foglaltakkal.

A személyeket és állatokat tartsa biztonságos távolságban a munkaterülettől.

Legyen óvatos a kivetett és visszapattanó tárgyakkal.

Figyelmeztetés: Tartsa távol kezét és lábát a forgó késektől.

Figyelmeztetés: Tartsa távol kezét és lábát a forgó alkatrészektől.

Karbantartás vagy javítás előtt vegye ki az eltávolítható biztonsági kulcsot.

Környezetvédelmi jelzés. A termék és a termék csomagolása nem minősül háztartási hulladéknak. Újrahasznosítását egy jóváhagyott, az elektromos és elektronikus berendezések újrahasznosítására szolgáló ponton kell elvégezni.

Ez a termék megfelel az Európai Unió vonatkozó előírásainak.

A termék megfelel a vonatkozó egyesült királyságbeli irányelveknek.

Ez a termék megfelel az Eurázsiai Gazdasági Unió vonatkozó előírásainak.

Ez a termék megfelel a vonatkozó UkrSEPRO előírásoknak.

Ez a termék megfelel a vonatkozó RCM előírásoknak. Csak Ausztráliára/Új-Zélandra vonatkozik.

Az EU és az Egyesült Királyság irányelveinek és jogszabályainak, és New South Wales „Környezetben történő munkavégzés szabályozása (zajszabályozás), 2017" irányelvének megfelelő környezeti zajkibocsátási címke. A termék garantált hangteljesítményszintjé re vonatkozó adatok megtalálhatók az alábbi részen: Műszaki adatok385. oldalon és a címkén.

IPX4

Fröccsenő víz ellen védett.

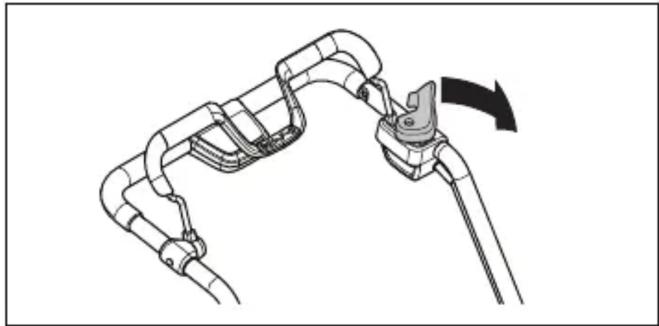

Indítási eljárás: nyomja meg a BE-/KI kap-csoló gombot, lazítsa meg az indításgátlót, nyomja lefelé a motorfékfo-gantyút.

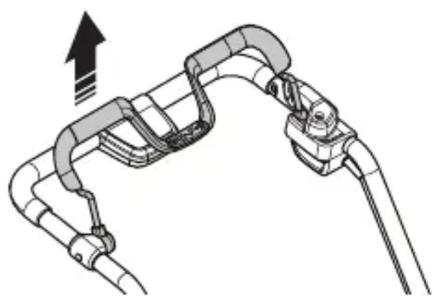

A leállításhoz engedje el a motorfékfogantyút.

Lassú

Gyors

Beolvasható kód

Megjegyzés: A terméken szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik.

Jelzés a terméken

VESZÉLY – Tartsa távol a kezét és a lábát.

Termékszavatosság

A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;
• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

- a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

- a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte.

Biztonság

Biztonsági meghatározások

A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet.

FIGYELMEZTETÉS:

Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye.

VIGYÁZAT: Akkor

használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye.

Megjegyzés: További információt biztosít az

adott helyzetben szükséges tennivalókról.

Általános biztonsági utasítások

FIGYELMEZTETÉS:

A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.

• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra.
  A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

• Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a Husqvarna kereskedőjével a folytatás előtt.

• Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.
• Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.
• Soha ne engedje, hogy gyermekek vagy a kezelési utasításokat nem ismerő személyek használják a készüléket. A helyi rendelkezések adott esetben kezelési korhatárt szabhatnak meg
• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.
• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére,

a koordinációjára és az ítélőképességére.

• Ne használja a terméket, ha hibás.
• Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta.

A munkaterület biztonsága

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata előtt távolítsa el a különböző tárgyakat, például ágakat, gallyakat és köveket a munkaterületről.
• A vágószerkezetnek ütköző tárgyak elrepülve személyek vagy tárgyak sérülését okozhatják. A közelben állókat és az állatokat tartsa biztonságos távolságban a terméktől.
• Ne használja a terméket rossz időben, például ködben, esőben, erős szélben, nagy hidegben, villámlás veszélyes esetén. A termék rossz időjárási körülmények között vagy nyirkos, nedves helyeken történő használata

fárasztó. A rossz időjárás veszélyes körülményeket, például csúszós felületeket okozhat.

• Ügyeljen az olyan személyekre, tárgyakra és helyzetekre, amelyek akadályozzák a termék biztonságos üzemeltetését.
• Ügyeljen az olyan akadályokra, mint a gyökerek, kövek, gallyak, gödrök és árkok. A magas fü akadályokat rejthet.
• A lejtőkön levő fű nyírása veszélyes lehet. Meredek lejtőkön/emelkedőkön ne nyírjon füvet. Ne használja a terméket 15 foknál meredekebb lejtőn.
• Lejtős terepen rendkívül óvatosan váltson irányt. Az emelkedőknél/lejtőknél mindig oldalirányban működtesse a terméket. Ne haladjon felfelé vagy lefelé.
• Legyen körültekintő, ha olyan sarkok és tárgyak közelébe ér, amelyek gátolják a tiszta kilátást.

Munkabiztonság

FIGYELMEZTETÉS:

A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ezt a terméket kizárólag füves pázsitok nyírására használja. A termék más feladatokra történő használata nem megengedett.
• Használjon személyi védőfelszerelést. Lásd: Személyi védőfelszerelés365. oldalon.
• Mindenképpen legyen tisztában azzal, hogy vészhelyzet esetén hogyan kell gyorsan leállítani a motort.
• Ne működtesse a terméket esős vagy nedves körülmények között. A termékbe jutó víz növeli az áramütés kockázatát.
• Ne használja a készüléket, hacsak a kés és az összes borítás nincs megfelelően rögzítve. A nem megfelelően rögzített kés kilazulhat, és személyi sérülést okozhat.

• Ügyeljen arra, hogy a kés ne ütközzön olyan tárgyakba, mint például kövek és gyökerek. Ez kárt tehet a késben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és így nagyon nagy a kockázata annak, hogy a kés meglazul.

• Ha a kés valamilyen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a terméket. Állítsa le a motort, húzza fel a biztonsági kulcsot és távolítsa az akkumulátort. Ellenőrizze, hogy a termék sérülésmentes-e. Javítsa meg a sérüléseket, vagy végeztesse el a szakszervizzel a javításokat.

• Amikor a motor működésben van, soha ne rögzítse tartósan a motorfékfogantyút a fogantyúhoz.
• Helyezze a terméket stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.
• Mindig maradjon a termék mögött, amikor működteti.
• A termék üzemeltetése során minden kerék legyen a talajon, és tartsa két kézzel a fogantyút. Tartsa távol kezét és lábát a forgó késektől.
• Ne döntse meg a terméket, ha a motor jár.
• Legyen óvatos, amikor hátrafelé húzza a terméket.
• Soha ne emelje fel a terméket, ha a motor jár. Ha mindenképpen fel kell emelnie a terméket, először állítsa

le a motort, húzza fel a biztonsági kulcsot és távolítsa el az akkumulátort.

• Ne sétáljon hátrafelé a termék működtetése során.
• Állítsa le a motort, ha olyan területeken halad át, ahol nincs fű, például kavicsos, kövezett és aszfaltozott járdákon.
• Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.
• Mielőtt megváltoztatná a vágási magasságot, állítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.
• Soha ne hagyja a terméket felügyelet nélkül járó motor esetén. Állítsa le a motort és győződjön meg arról, hogy a vágószerkezet nem forog.

Biztonsági utasítások az üzemeltetéshez

Személyi védőfelszerelés

FIGYELMEZTETÉS:

A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

- A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti

a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

• Használjon nagy teherbírású, csúszásmentes bakancsot vagy cipőt. Ne használja nyitott cipőben vagy mezítláb a terméket.
• Viseljen vastag, hosszú szárú nadrágot.
• Viseljen védőkesztyűt, például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor.

Biztonsági eszközök a terméken

FIGYELMEZTETÉS:

A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.
• Ne távolítsa el és ne végezzen módosításokat a biztonsági eszközökön.
• Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye

fel a kapcsolatot a Husqvarna szervizműhellyel.

A vágóburkolat ellenőrzése

A vágóburkolat csökkenti a termék rezgését és a kés okozta sérülések kockázatát.

- Vizsgálja meg a vágóburkolatot, hogy nincs rajta sérülés, például repedés.

Biztonsági kulcs

A biztonsági kulcs az akkumulátorfedél alatt helyezkedik el. A biztonsági kulcs csatlakoztatja a motort ellátó akkumulátort.

A biztonsági kulcs ellenőrzése

A biztonsági kulcs csatlakoztatja a motort ellátó akkumulátort.

- Indítsa el, majd állítsa le a motort. Ha a biztonsági kulcs megfelelően működik, a motor csak akkor indítható be, ha a kulcs a biztonsági zárban van.

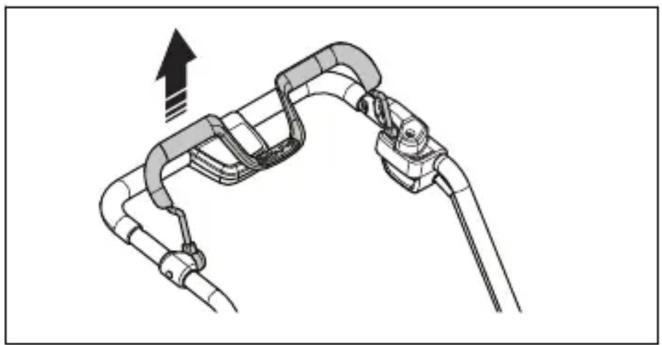

Motorfékfogantyú

A motorfékfogantyú a motor leállítására szolgál. Ha elengedi

a motorfékfogantyút, a motor leáll.

A motorfék ellenőrzéséhez indítsa el a motort, majd engedje el a motorfékfogantyút. Ha a motor 3 másodpercen belül nem áll le, állíttassa be egy hivatalos Husqvarna szakszervizben a motorféket.

Az indításgátló ellenőrzése

Bizonyosodjon meg arról, hogy az indításgátló megakadályozza a motor elindulását.

1. Nyomja a motorfékfogantyút a fogantyú irányába. Az indításgátló megakadályozza a mozgást.
2. Nyomja kifelé az indításgátlót.

1. Engedje ki az indításgátlót, és győződjön meg arról, hogy az visszatér alaphelyzetbe.

Az akkumulátorral kapcsolatos biztonsági előírások

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A Husqvarna tölthető akkumulátorokat csak a kompatibilis Husqvarna termékek tápellátására használja. Ne használja az akkumulátort más eszközök áramforrásaként, mivel ez balesetveszélyes.
• Ne használjon nem újratölthető akkumulátorokat.
• Elektromos áramütés veszélye. Ne csatlakoztassa az akkumulátorsarukat kulcsokhoz, érmékhez, csavarokhoz vagy egyéb fémhez. Ez az akkumulátor rövidzárlatát okozhatja.
• Ne tegyen tárgyakat az akkumulátor szellőzőnyílásaiba.
• Tartsa távol az akkumulátort a közvetlen napsütéstől, hőtől és nyílt lángtól. Az akkumulátor felrobbanhat, és

súlyos égési, illetve vegyi égési sérüléseket okozhat.

• Tartsa az akkumulátort esős, nedves környezettől távol.
• Tartsa az akkumulátort mikrohullámoktól és magas nyomástól távol.
• Soha ne próbálkozzon az akkumulátor szétszerelésével vagy széttörésével.
• Ha az akkumulátor szivárog, ne hagyja, hogy a folyadék bőrre vagy szembe kerüljön. Ha a folyadékhoz ért, nagy mennyiségű vízzel tisztítsa meg az adott testfelületet, és forduljon orvoshoz.
• Az akkumulátort -10 °C és 40 °C közötti hőmérsékleten használja.
• Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt. Lásd: Az akkumulátor és az akkumulátortöltő tisztítása382. oldalon.
• Ne használjon meghibásodott vagy sérült akkumulátort.
• A tárolás során tartsa az akkumulátorokat távol a fém tárgyaktól, például szegektől, érméktől, ékszerektől.

Az akkumulátortöltő készülék biztonsága

FIGYELMEZTETÉS:

A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

- A QC akkumulátortöltőket csak a Husqvarna csereakkumulátorok töltésére használja.

- Áramütés vagy rövidzárlat veszélye. Ne tegyen tárgyakat a töltő szellőzőnyílásaiba. Ne próbálkozzon az akkumulátortöltő szétszerelésével. Ne érintsen a töltő csatlakozóihoz fémtárgyat. Használjon jóváhagyott hálózati aljzatot.

- A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra.

A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

• Rendszeresen ellenőrizze, hogy az akkumulátortöltő tápkábele nem sérült-e, és hogy nincs rajta repedés.
• Ne emelje fel az akkumulátortöltőt a tápkábelnél fogva. Az akkumulátortöltő fali aljzatból történő kihúzásához a dugaszt húzza. Ne a hálózati tápkábelt húzza.
• Tartsa távol a hálózati tápkábelt és a hosszabbítókábelt a víztől, az olajtól és az éles élektől. Ügyeljen rá, hogy a kábel ne csípődjön be ajtóba, korlátba vagy hasonló tárgyba. Ilyen esetben a töltő feszültség alá kerülhet.
• Soha ne tisztítsa vízzel az akkumulátortöltőt.
• Az akkumulátortöltőt 8 éven felüli gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező, vagy az akkumulátortöltő működtetésében járatlan személyek is használhatják, amennyiben ezt felügyelet mellett teszik, illetve ismerik a készülék biztonságos működtetésének módját és az azzal járó veszélyeket. Gyermekek nem játszhatnak az akkumulátortöltővel.

Gyermekek csak felügyelet mellett végezhetnek tisztítást és karbantartást.

• Ne töltsön nem újratölthető akkumulátorokat a töltővel.
• Ne használja az akkumulátortöltőt gyúlékony anyagok vagy olyan anyagok közelében, amelyek korróziót okozhatnak. Ne takarja le a töltőkészüléket. Amennyiben a töltő füstölni vagy égni kezdene, húzza ki a dugóját.
• Ne használjon meghibásodott vagy sérült akkumulátortöltőt.
• Az akkumulátort csak jó szellőzésű helyiségben, napfénytől távol töltse. Ne töltse az akkumulátort nedves körülmények között.

Biztonsági utasítások a karbantartáshoz

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Karbantartás előtt vegye ki a biztonsági kulcsot.
• A termék élettartamának növelése és a balesetveszély elkerülése érdekében végezze el szakszerűen a karbantartási műveleteket. Bízza hivatalos szervizműhelyre

a professzionális javítást. Bővebb információért forduljon a legközelebbi szakszervizhez.

• Csak a felhasználói kézikönyvben megadott karbantartást végezze el.
• A vágószerkezet használata során viseljen strapabíró védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.
• A legjobb és legbiztonságosabb teljesítmény érdekében tartsa a vágóéleket élesen és tisztán.

• Rendszeresen ellenőriztesse a gépet a szakszervizzel, és végeztesse el a szükséges beállításokat és javításokat.

• A sérült, kopott vagy törött alkatrészt cserélje ki.

• Kövesse a tartozékcserére vonatkozó utasításokat. Kizárólag a gyártótól származó tartozékokat használja.
• Ha nincs használatban, tartsa a terméket, az akkumulátort és az akkumulátortöltőt elkülönítve egy száraz, beltéri és zárt területen. Gondoskodjon róla, hogy gyermekek és felhatalmazással nem bíró személyek ne férhessenek hozzá a termékhez, az akkumulátorhoz és az akkumulátortöltőhöz.

Összeszerelés

Bevezető

FIGYELMEZTETÉS: Figyelmesen olvassa el a biztonságról szóló fejezetet, mielőtt összeállítaná a terméket.

A többmodulos akkumulátor (tartozék) be- és kiszerelése

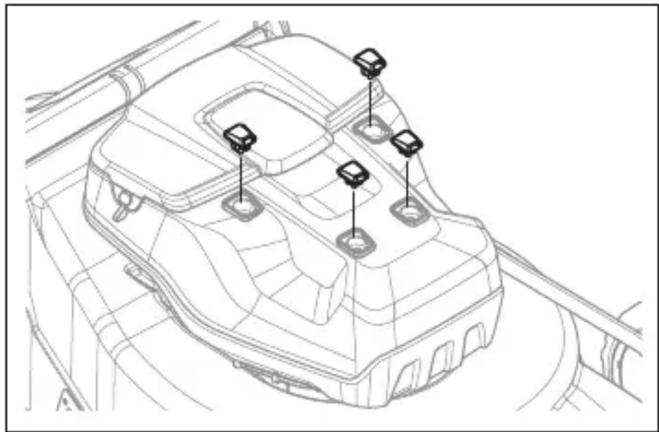

1. Távolítsa el a motorburkolat 4 gumiburkolatát és a 4 csavart.

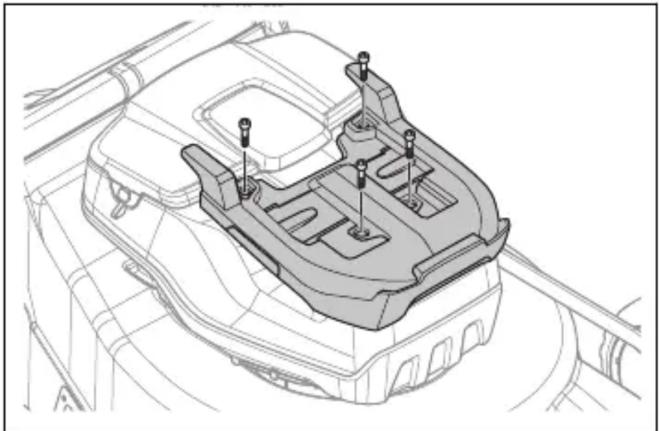

1. Helyezze az adapterlemezt a motorburkolatra.

2. Rögzítse az adapterlemezt a 4 mellékelt csavarral 5–6 Nm meghúzási nyomatékkal.

1. Nyissa fel az akkumulátorfedelet.
2. Távolítsa el az akkumulátort az 1. nyílásból.

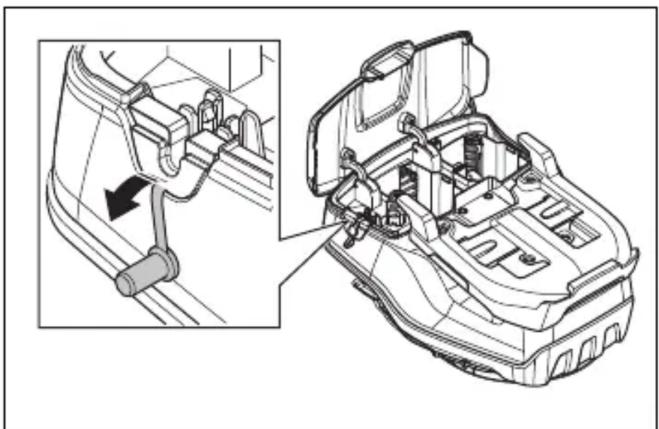

1. Távolítsa el a tömítésütközőt.

1. Nyomja az akkumulátoradaptert az akkumulátorrekeszbe, amíg egy kattanást nem hall.

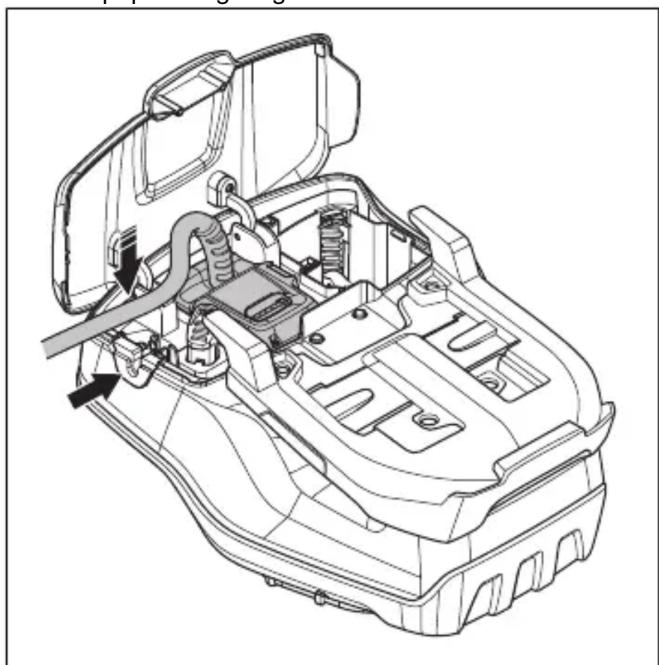

1. Vezesse át az akkumulátoradapter kábelét a tömítésütköző furatán. Rögzítse a kábelt a csípőpánt segítségével.

1. Szerelje fel a többmodulos akkumulátort az akkumulátoradapterre.

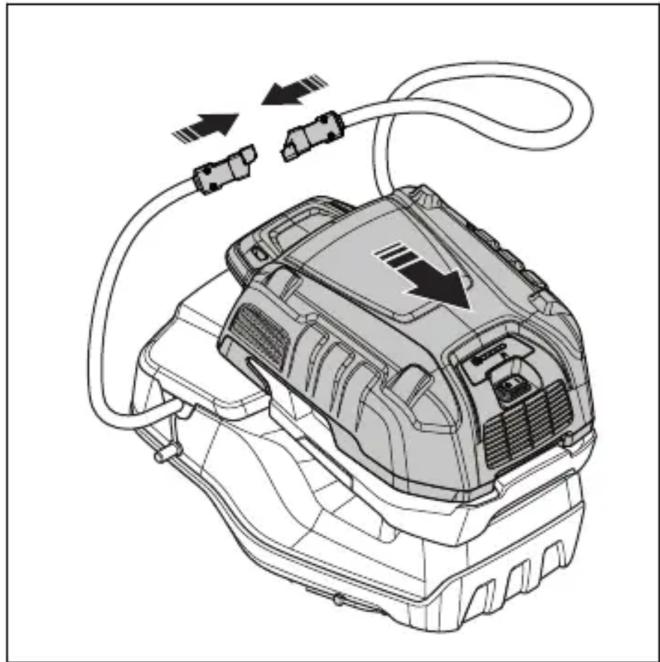

2. Csatlakoztassa a többmodulos akkumulátort az akkumulátoradapterhez.

1. Csatlakoztassa az akkumulátoradapter kábelét a fogantyúra a 3 szövetpánttal.

1. A többmodulos akkumulátor eltávolításához végezze el ugyanezt a folyamatot fordítva.

FIGYELMEZTETÉS: A kábelt ne rögzítse túl lazán a fogantyúra. A kábel leválhat a fogantyúról, és sérülést okozhat.

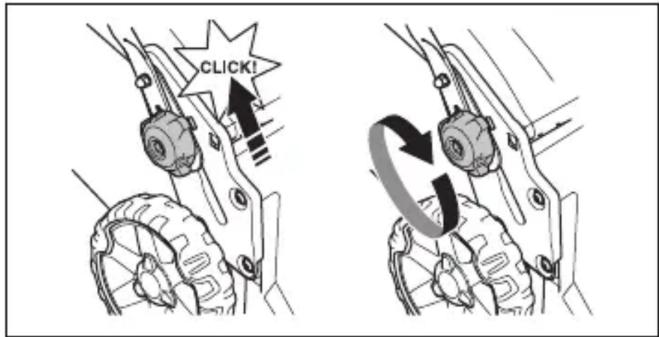

A fogantyú beállítása (LC 551iV)

1. Lazítsa meg az alsó csavarokat.

2. A gombokat a termék bal és jobb oldalán is csúsztassa a hornyok alsó végébe.

1. Állítsa a fogantyú magasságát a két lehetséges pozíció egyikébe.
2. A gombokat ütközésig csúsztassa a fogantyú irányába, amíg egy kattanó hangot nem hall.

CLICK!

1. Teljesen húzza meg a gombokat.

A fogantyú összeszerelése (LB 548i, LB 553iV)

1. Távolítsa el a fogantyúanyát és az alátétet a felső fogantyún található lemezről.
2. Helyezze a felső fogantyút az alsó fogantyúra.

VIGYÁZAT: Ügyeljen arra, hogy a vezetékek ne akadjanak be és ne sérüljenek meg.

1. Rögzítse az alátétet és a fogantyú állító kart.

1. Fal mentén történő használat esetén a fogantyú oldalra fordításával megfelelő működési pozícióba állíthatja a terméket.

A fügyűjtő doboz felszerelése (LC 551iV)

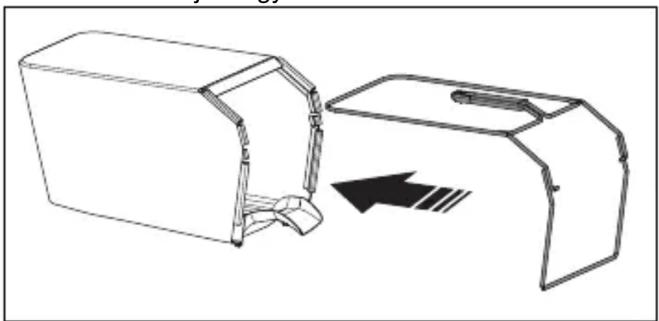

1. Rögzítse a fügyűjtő keretét a füzsákban úgy, hogy a füzsák merev része alul legyen. A keret fogantyúja a füzsák tetején legyen.

1. Illessze a fügyűjtő keret alsó részét a fügyűjtő alján lévő vájatba.

2. A kapcsokkal rögzítse a fűzsákot a fűgyűjtő keretéhez.

1. Emelje fel a hátsó burkolatot.
2. Csatlakoztassa a fügyüjtöt a vázszekrény felső széléhez.
3. Helyezze a fügyűjtő alsó részét a fükidobó csatornába.

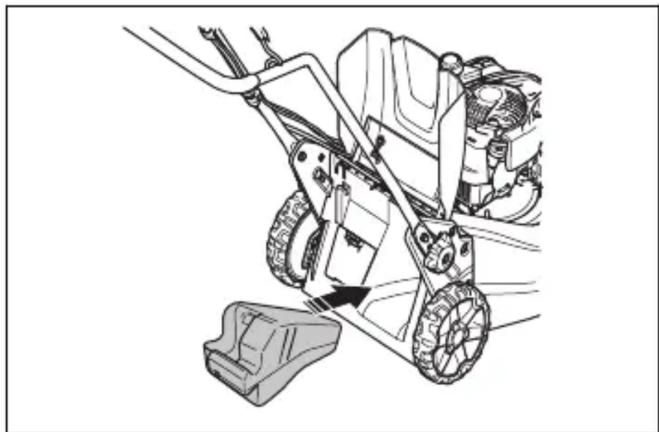

A mulcsozó dugó összeszerelése (LC 551iV tartozék)

1. Emelje fel a hátsó burkolatot, és vegye ki a fügyüjtöt.
2. Helyezze a mulcsozó dugót a fűkidobó csatornába.

1. Cserélje ki a kést a mulcsozókészlethez mellékelt mulcsozókésre. Lásd: A kés cseréje381. oldalon.

Üzemeltetés

Bevezető

FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet.

Husqvarna Connect

A Husqvarna Connect egy ingyenes mobilalkalmazás. A Husqvarna Connect alkalmazás kibővített funkciókat biztosít Husqvarna termékéhez:

• Bővebb termékinformációk.
• Információk és segítség a termékalkatrészekkel és a szervizeléssel kapcsolatban.

A Husqvarna Connect használatának megkezdése

1. Töltse le a Husqvarna Connect alkalmazást mobileszközére.
2. Regisztráljon egy fiókot a Husqvarna Connect alkalmazásban.
3. A termék csatlakoztatásához és regisztrálásához kövesse a Husqvarna Connect alkalmazásban megjelenő utasításokat.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ egy felhőalapú megoldás, amely áttekintést nyújt az összes termékről a kereskedelmi flottakezelő számára. Követelmény, hogy a Husqvarna Fleet Services™ érzékelő fel legyen szerelve a termékre. A termék elő van készítve a Husqvarna Fleet Services™ érzékelő felszerelésére. A Husqvarna Fleet Services™, lásd: www.husqvarna.com.

Az érzékelő (tartozék) előkészítése

1. Nyissa fel az érzékelő fedelét az érzékelőkulccsal.

1. Távolítsa el az érzékelőt.

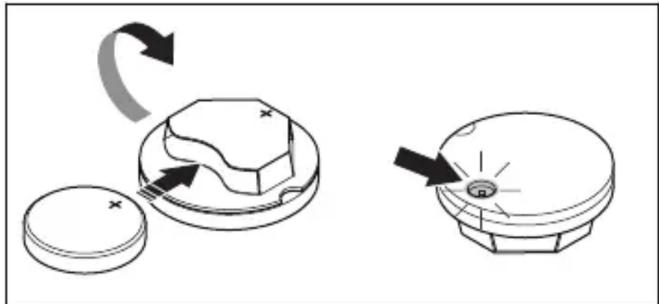

2. Csatlakoztassa az akkumulátort az érzékelőhöz. Az érzékelő LED-jelzőfénye kigyullad.

1. Töltse le a Husqvarna Fleet Services ™ alkalmazást.
2. Jelentkezzen be a Husqvarna Fleet Services ™ alkalmazásba.
3. Végezze el a párosítási folyamatot. Lásd: Az alkalmazás és a termék párosítása374. oldalon

Az alkalmazás és a termék párosítása

1. Jelentkezzen be a Husqvarna Fleet Services ™ alkalmazásba.
2. Válassza ki termékét az alkalmazásban.
3. Az érzékelő az alkalmazásban való telepítéséhez olvassa be az érzékelő mögött található kódot mobileszközével.

Megjegyzés: Az alkalmazás és a termék közötti párosítási folyamatot csak egyszer kell elvégezni.

Az érzékelő beszerelése

1. Győződjön meg róla, hogy az érzékelő csatlakoztatva van-e a Husqvarna Fleet Services™ alkalmazáshoz. Lásd: Az alkalmazás és a termék párosítása374. oldalon.

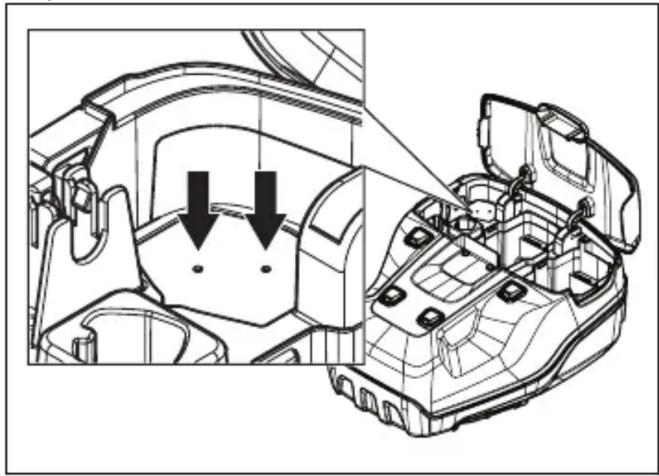

2. Fúrjon 2 lyukat a burkolat nyílásában lévő jelöléseknél.

Megjegyzés: Ügyeljen rá, hogy a furatok mérete egyezzen az érzékelőhöz mellékelt szegecsekével.

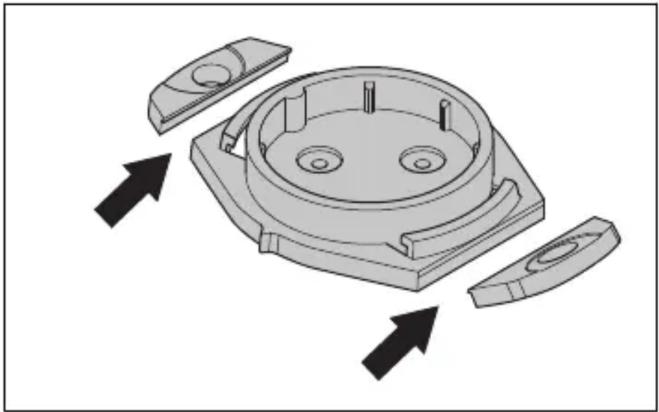

1. Egy fogó segítségével távolítsa el az érzékelő nyilásának külső furatait.

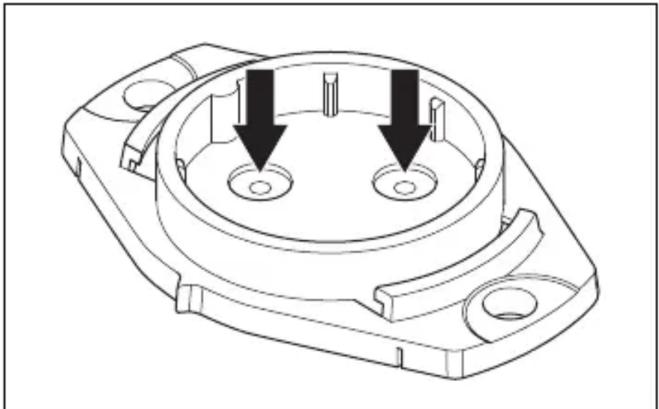

1. Fúrjon két lyukat az érzékelőnyílásban lévő jelöléseknél.

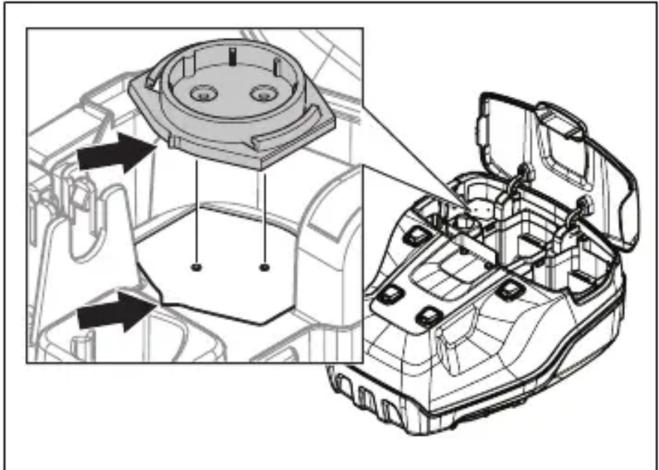

1. Igazítsa az érzékelőnyílást a burkolat nyíláshoz.

1. Rögzítse az érzékelőnyílást a szegecsekkel.

2. Szerelje be az érzékelőt az érzékelőnyílásba. Igazítsa az érzékelő fehér jelölését az érzékelőnyíláson található jelöléshez.

1. Csukja le az érzékelő fedelét, és zárja be az érzékelőkulccsal. Ügyeljen rá, hogy a „H” Husqvarna teteje elfele nézzen a biztonsági kulcstól.

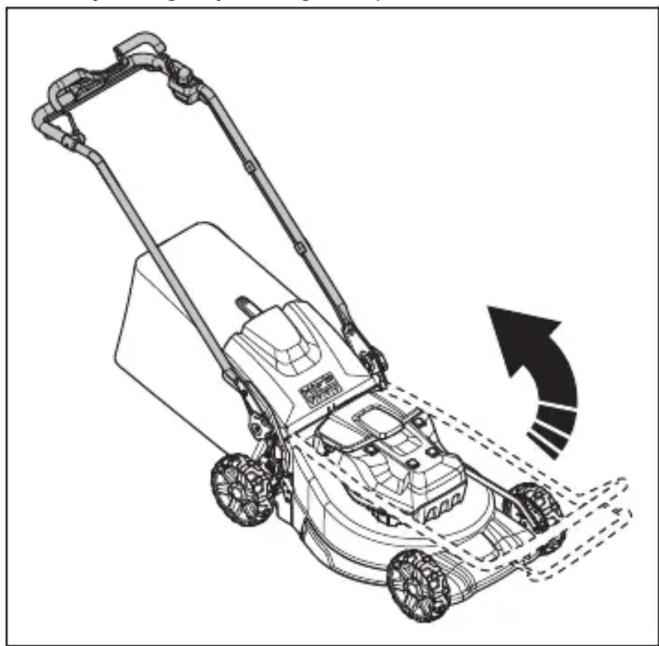

A termék működési pozícióba állítása (LC 551iV)

1. Emelje a fogantyút a legfelső pozícióba.

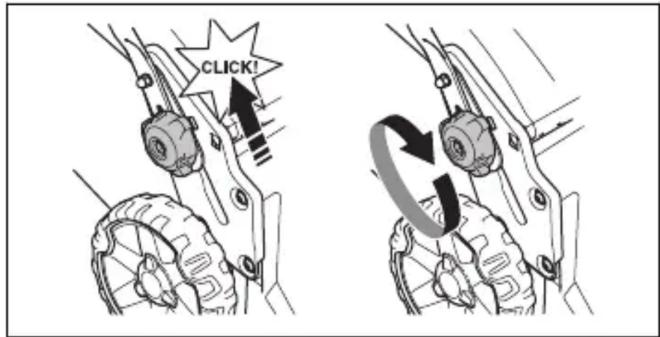

1. A gombokat ütközésig csúsztassa a fogantyú irányába, amíg egy kattanó hangot nem hall.

CLICK!

1. Teljesen húzza meg a gombokat.

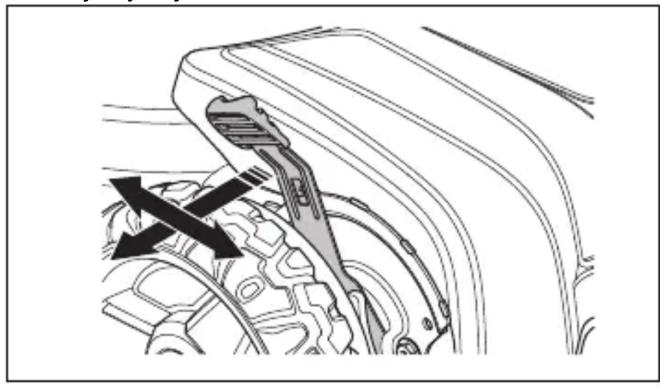

A vágási magasság beállítása (LB 548i, LC 551iV)

A vágási magasság 6 különböző szintre állítható.

1. A vágási magasság növeléséhez nyomja a vágásimagasság-szabályozót a kerék irányába, majd nyomja hátrafelé.
2. A vágási magasság csökkentéséhez nyomja a vágásimagasság-szabályozót a kerék irányába, majd nyomja előrefelé.

VIGYÁZAT: Ne állítsa túl alacsonyra a vágási magasságot. A kések a talajba ütközhetnek, ha a pázsit felülete nem egyenletes.

A vágási magasság beállítása (LB 553iV)

A vágási magasság 5 különböző szintre állítható.

1. Mozgassa a vágási magasságot szabályozó kart hátrafelé a vágási magasság növeléséhez.

2. Mozgassa a vágási magasságot szabályozó kart előrefelé a vágási magasság csökkentéséhez.

VIGYÁZAT: Ne állítsa túl alacsonyra a vágási magasságot. A kések a talajba ütközhetnek, ha a pázsit felülete nem egyenletes.

Akkumulátor

FIGYELMEZTETÉS: Az akkumulátor használata előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. Olvassa el figyelmesen az akkumulátorhoz és az akkumulátortöltőhöz mellékelt használati útmutatót is.

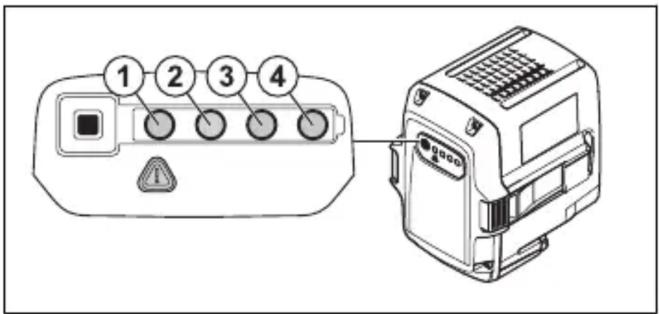

Akkumulátorállapot

A kijelző jelzi az akkumulátor töltöttségét, valamint azt, hogy van-e valami probléma az akkumulátorral. Az akkumulátortöltöttség jelzése 5 másodpercig látható a termék kikapcsolása, illetve az akkumulátorjelző gomb megnyomása után. Hiba esetén az akkumulátor figyelmeztető lámpája világít. Lásd: Akkumulátor383. oldalon.

1 2 3 4

LED lámpák	Akkumulátorállapot
Minden LED világít Teljes töltöttség (75–100%)
Az 1., 2. és 3. LED világít Az akkumulátor töltöttsége 50–75%-os
Az 1. és 2. LED világít Az akkumulátor töltöttsége 25–50%-os
Az 1. LED világít Az akkumulátor töltöttsége 0–25%-os
LED lámpák Akkumulátorálapot
Az 1. LED villog. Az akkumulátor lemerült.Töltse fel az akkumulátort.

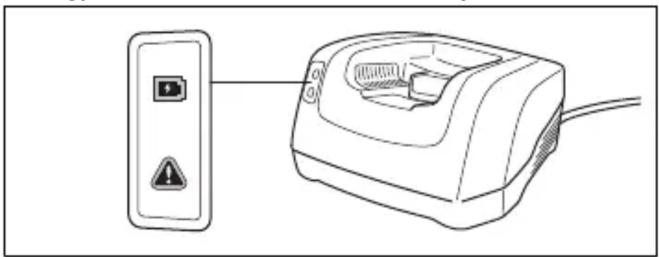

Az akkumulátor töltése

Az első használat előtt töltse fel az akkumulátort. Az akkumulátor gyárilag csak 30%-ra van feltöltve.

Megjegyzés: Az akkumulátortöltőt a típustáblán szereplő feszültségű és frekvenciájú áramforráshoz kell csatlakoztatni.

Ha az akkumulátor hőmérséklete 50 °C felett van, a töltés nem indul el. Az akkumulátortöltő csökkenti az akkumulátor hőmérsékletét, mielőtt megkezdené annak töltését.

1. Csatlakoztassa az akkumulátortöltőhöz való tápkábel egyik végét az akkumulátortöltő aljzatához.
2. Csatlakoztassa az akkumulátortöltőhöz való tápkábel másik végét egy földelt hálózati aljzathoz. Egyszer zölden felvillan a töltő LED-je.

1. Helyezze az akkumulátort a töltőbe. Az akkumulátor és a töltő közötti helyes érintkezésről a töltőn lévő zöld lámpa világítása tanúskodik.

1. Ha az akkumulátoron az összes LED világít, az akkumulátor teljesen fel van töltve. Az akkumulátort legfeljebb 24 óráig töltse.
2. Az akkumulátortöltő fali aljzatból történő kihúzásához a dugaszt húzza, ne a tápkábelt.
3. Vegye ki az akkumulátort a töltőböl.

Akkumulátortöltési állapot

A Husqvarna lítiumion-akkumulátorok bármilyen töltöttségi szintnél tölthetők vagy használhatók. Ez nem

árt az akkumulátornak. A teljesen feltöltött akkumulátor a töltőkészülékben hagyva sem veszít a töltöttségéből.

LED-es kijelző Töltési állapot
Az 1. LED villog. 0%–25%
Az 1. LED világít, a 2. LED villog	25%–50%
Az 1. és 2. LED világít, a 3. LED villog.	50%–75%
Az 1., 2. és 3. LED világít, a 4. LED villog.	75%–100%
Az 1., 2., 3. és 4. LED világít	Teljesen feltöltve

A többmodulos akkumulátor töltése

Megjegyzés: Az első használat előtt töltse fel az akkumulátort. Az új akkumulátorok csak 30%-ra vannak feltöltve.

1. Ellenőrizze, hogy az akkumulátor teljesen száraz-e.
2. Csatlakoztassa a többmodulos akkumulátort az adapterhez.

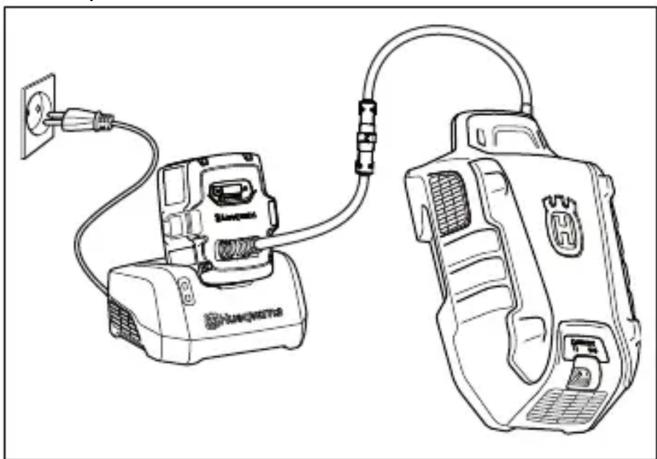

1. Helyezze az adaptert a töltőkészülékbe.

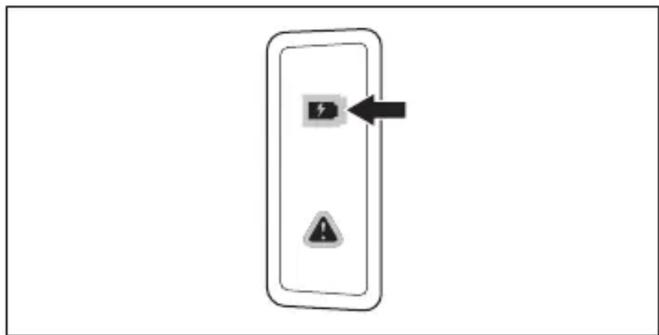

2. Ellenőrizze, hogy az akkumulátortöltön lévő zöld töltésjelző LED világít-e. Ez azt jelenti, hogy az adapter és a többmodulos akkumulátor megfelelően van csatlakoztatva.

1. Ha az akkumulátoron az összes LED világít és az adapteren 100%-os érték látható, az akkumulátor teljesen fel van töltve.

R% Ah Li-Ion - 36V

Az adapter a töltöttségi állapotot 1%-os léptékkel mutatja. A töltés kezdetekor esetlegesen kisebb eltérések tapasztalhatók.

1. Az akkumulátortöltő fali aljzatból történő kihúzásához a dugaszt húzza. Ne a kábelt húzza.
2. Vegye ki az adaptert az akkumulátortöltőből.
3. Vegye ki a többmodulos akkumulátort az adapterböl.

Megjegyzés: További információkért tekintse át a többmodulos akkumulátor és az akkumulátortöltő használati utasítását.

A termék elindítása

1. Emelje fel az akkumulátorfedelet.

2. Helyezzen egy feltöltött akkumulátort az akkumulátorfedél alatti 1. számú akkumulátornyílásba. A hosszabb üzemidő érdekében tegyen egy második feltöltött akkumulátort a 2. számú akkumulátornyílásba.

3. Válassza le a biztonsági kulcsot a biztonsági kulcstartóról.

4. Nyomja be a biztonsági kulcsot a biztonsági zárba.

1. Maradjon a termék mögött.

2. Nyomja meg a vezérlőpanelen lévő ON/OFF gombot. A kijelző világítani kezd.

3. Oldja ki az indításgátlót.

1. Nyomja a motorfékfogantyút a fogantyú irányába.

A kerekeken levő meghajtó használata (LC 551iV)

- A meghajtás indításához húzza a kerékhajtás kapcsoló kart a fogantyú irányába.

- A vezérlőpanel + és - gombjainak megnyomásával 4 lépésben állíthatja a haladási sebességet.

- Engedje el a kerékhajtás kapcsoló kart, hogy kikapcsolja a meghajtást, például amikor akadály közelébe ér.

A kerekeken levő meghajtó használata (LB 553iV)

1. Indítsa el a terméket – lásd: A termék elindítása378. oldalon.
2. Húzza fel a hajtásvezérlő kart a meghajtás elindításához.

1. Nyomja meg a + és –gombot a vezérlőpanelen a haladási sebesség beállításához.

1. Nyomja le a hajtásvezérlő kart a meghajtás kikapcsolásához, például amikor akadály közelébe ér.

A termék mozgatása a vágófelszerelés kikapcsolt állapotában (LB 553iV)

• Kapcsolja be az indításgátlót.
• Húzza fel a hajtásvezérlő kart.
• Tartsa a hajtásvezérlő kart, és mozgassa a terméket.
• A működtetés folytatásához engedje el a hajtásvezérlő kart, és kapcsolja ki az indításgátlót.

A SavE funkció használata ()

A termék akkumulátorkímélő funkcióval (SavE) rendelkezik, amely hosszabb üzemidőt biztosít.

1. A funkció elindításához nyomja meg a SavE gombot (A). A kijelzőn lévő SavE szimbólum (B) világítani kezd.
2. A funkció leállításához nyomja meg ismét a SavE gombot. A kijelzőn lévő SavE szimbólum (B) kialszik.

A B 1 e

Megjegyzés: A SavE funkció automatikusan leáll, ha a talajkörülmények nagyobb teljesítményt követelnek meg. A SavE funkció automatikusan újra bekapcsol, ha a talajkörülmények lehetővé teszik.

PowerBoost funkció

Ha a termékkel hosszú vagy nedves füvet vág, a motor automatikusan növeli a fordulatszámot. Az akkumulátor kímélése érdekében a motor automatikusan visszakapcsol normál üzemmódba, ha nincs szükség a PowerBoost funkcióra.

A motor leállása

Használat közben a kés és a motor ideiglenesen leállhat olyan akadályok miatt, mint például a fű összetorlódása a vágóburkolat alatti. Ha ez bekövetkezik, és a motorfékfogantyút lenyomva tartja, a termék automatikusan újraindul. Ha a készülék 5-10 másodpercen belül nem indul újra, szükség lehet a vágóburkolat alatti terület kitisztítására. Lásd: A termék tisztítása382. oldalon.

FIGYELMEZTETÉS: Ha a motor leáll, a termék 5-10 másodpercig automatikusan próbál újraindulni. Várjon legalább 15 másodpercet, mielőtt ellenőrizné a vágófedelet.

FIGYELMEZTETÉS:

A vágóburkolat ellenőrzése előtt engedje el a motorfékfogantyút, fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet. Az akadály eltávolítása után a termék véletlen elindulása sérülésveszélyt okozhat.

A termék leállítása

A termék automatikusan leáll, ha 3 percig nem használja.

1. A motor leállításához engedje fel a motorfékfogantyút.

1. Nyomja meg a vezérlőpanelen lévő ON/OFF gombot. A kijelzőn lévő összes fény és szimbólum kialszik.

1. Vegye ki a biztonsági kulcsot a biztonsági zárból, és tegye a biztonsági kulcstartóba.

Megfelelő eredmény elérése

• Használjon mindig éles kést. A tompa kés egyenetlen eredményt ad, és a fű vágási felülete megsárgul. Az éles kés egyben kevesebb energiát igényel, mint a tompa kés.
• Ne nyírjon le többet a fű hosszának ½-ánál. Először nagy vágási magasságot állítson be, és úgy nyírjon. Vizsgálja meg az eredményt, és csökkentse a vágási magasságot egy megfelelő szintre. Ha nagyon magas a fű, lassan és szükség esetén 2-szer nyírjon.
• Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton.
• Tartsa tisztán a vágóburkolatot. A vágóburkolat belső oldalán lerakódott fű és szennyeződés ronthatja a vágási eredményt. Lásd: A termék tisztítása382. oldalon.

Fű vágása fűgyűjtő vagy mulcsozó dugó nélkül (LC 551iV)

1. Emelje fel a hátsó burkolatot, és vegye ki a fügyüjtöt.
2. Ha van felszerelve mulcsozó dugó és mulcsozókés, szerelje le azokat.
3. Zárja le a hátsó burkolatot, mielőtt használni kezdené a terméket.

A termék használatakor a levágott fű a hátsó burkolat alatt ürül.

Karbantartás

Bevezetés

FIGYELMEZTETÉS: Karbantartás elött el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet.

A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha márkakereskedője nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban. Részletesebb információért lásd: www.husqvarna.com.

Karbantartási terv

A karbantartási intervallumok meghatározásakor a termék napi használatát feltételeztük. Az intervallum változik, ha a terméket nem napi rendszerességgel használja.

A * szimbólummal jelölt karbantartási müveletekkel kapcsolatban lásd: Biztonsági utasítások az üzemeltetéshez365. oldalon.

	Minden használat során	Havi	Évsza-konként
Végezzen általános ellenőrzést. X
Tisztítsa meg a hajtóműfedeleket. Ellenőrizze, hogy a motoron nem rakódott-e le fű.	X
Ellenőrizze az indításgátlót. * X
Ellenőrizze, hogy a termék biztonsági eszközei nem hibásak-e. * X
Ellenőrizze, hogy nem észlelhető-e kopás vagy minőségromlás a fűgyűjtőn. X
Ellenőrizze a vágószerkezetet. X
Ellenőrizze a vágóburkolatot. * X
Ellenőrizze a motorfékfogantyút. * X
Győződjön meg a BE-/KI kapcsoló gomb megfelelő, hibátlan működéséről. X
Ellenőrizze, nem sérült-e az akkumulátor. X
Ellenőrizze az akkumulátor töltöttségét X
Ellenőrizze, működnek-e az akkumulátor kioldógombjai, és megfelelően rögzül-e az akkumulátor a termékben.	X
Tisztítsa meg a levegőbeömlő nyílásokat. Ellenőrizze, hogy a levegőbeömlő nyílásokon nem rakódott-e le fű vagy szennyeződés.	X
Ellenőrizze az akkumulátortöltő épsegét; győződjön meg arról, hogy megfelelően működik-e.		X
Tisztítsa meg a védőburkolat alatti területet (LC 551iV, LB 553iV) X
Ellenőrizze az akkumulátor és a termék közötti csatlakozásokat. Ellenőrizze az akkumulátor és az akkumulátortöltő közötti csatlakozásokat is.			X

Általános ellenőrzés

• Ellenőrizze, hogy az anyák és csavarok meg vannak-e szorítva a terméken.
• Ellenőrizze, hogy a termék kábelei úgy helyezkednek-e el, hogy ne tudjanak megsérülni.

A kés cseréje

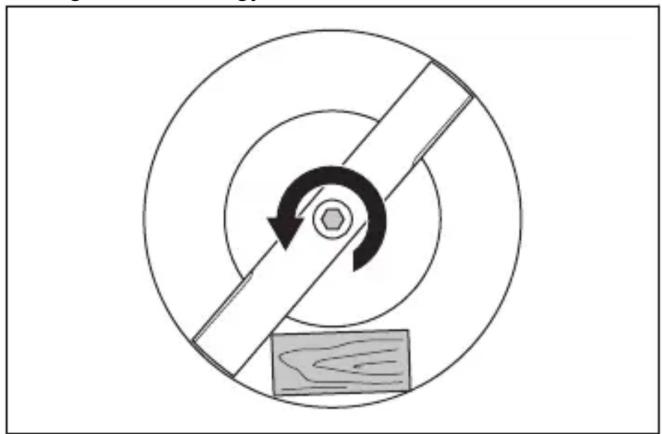

1. Rögzítse a kést egy fadarabbal.

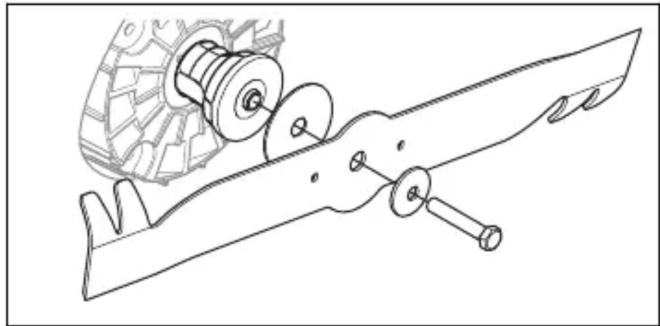

1. Távolítsa el a késtartó csavart, a rugós alátétet és a kést.

1. Ellenőrizze, hogy a késtámasz és a késtartó csavar nem sérült-e meg.

a) A kés vagy a késtámasz cseréje esetén a késtartó csavart, a rugós alátétet és a súrlódótárcsát is ki kell cserélni.

1. Ellenőrizze a motor tengelyét, hogy nincs-e meghajolva.
2. Az új kés rögzítésekor ügyeljen arra, hogy a hajlított végek a vágóburkolat felé nézzenek.

1. Helyezze a súrlódótárcsát és a kést a késtámaszhoz.

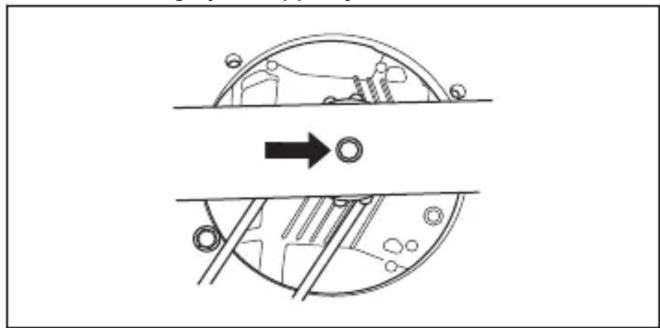

1. Győződjön meg róla, hogy a kés igazodik-e a motortengely középpontjához.

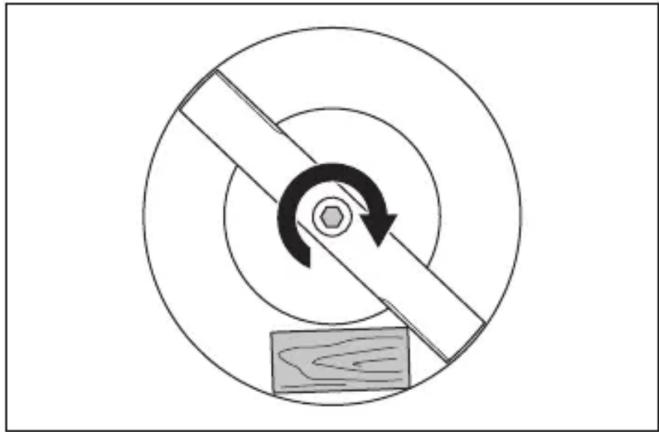

1. Rögzítse a kést egy fadarabbal.

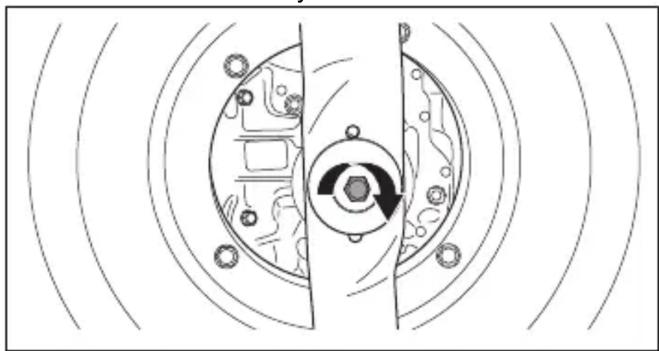

1. Helyezze fel a rugós alátétet, és húzza meg a csavart 65-75 Nm nyomatékkal.

1. Forgassa meg a kést kézzel, és figyelje, hogy szabadon forog-e.

FIGYELMEZTETÉS: Használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Indítsa be a terméket, hogy tesztelje a kést. Ha a kés nincs megfelelően rögzítve, a termékben rezgés tapasztalható, vagy a vágási eredmény nem kielégítő.

A termék tisztítása

• A műanyag részeket tiszta, száraz törlőkendővel tisztítsa.
• A termék tisztításához ne használjon vizet. A víz az akkumulátorba vagy a motorba jutva azok rövidzárlatát vagy a termék károsodását okozhatja.
• Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket.
• Távolítsa el a védőburkolatot, és egy kefével tisztítsa le a vágóburkolat belső oldaláról a füvet.

Az akkumulátor és az akkumulátortöltő tisztítása

FIGYELMEZTETÉS: Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt.

FIGYELMEZTETÉS: Az

akkumulátor tisztításához ne használjon vegyi anyagokat.

• Mielőtt az akkumulátort a töltőkészülékbe helyezné, győződjön meg róla, hogy az akkumulátor és az akkumulátortöltő tiszta és száraz-e.
• Az akkumulátorsaruk tisztítását sűrített levegővel vagy egy puha és száraz ruhával végezze.
• Az akkumulátor és a töltőkészülék felületének tisztítását puha és száraz ruhával végezze.

A vágószerkezet ellenőrzése

FIGYELMEZTETÉS: A véletlen

beindítás elkerülése érdekében húzza fel a biztonsági kulcsot, vegye ki

az akkumulátort és várjon legalább 5 másodpercet.

FIGYELMEZTETÉS:

A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Ellenőrizze a vágószerkezetet sérülés, repedés szempontjából. Mindig cserélje ki a sérült vágószerkezetet.
2. Nézze meg a kést, hogy sérült-e vagy tompa-e.

Megjegyzés: A kés élezését követően ki kell egyensúlyozni. Végeztesse a kés élezését, cseréjét és kiegyensúlyozását szervizközponttal. Ha olyan akadályba ütközött, amely megállította a terméket, cserélje ki a sérült kést. Vizsgáltassa meg a szervizközpontban, hogy élezhető-e a kés, vagy pedig cserét igényel-e.

Hibaelhárítás

Akkumulátor

LED az akkumulátoron Ok Megoldás
A zöld LED villog. Az akkumulátor feszültsége alacsony.	Töltse fel az akkumulátort. Lásd: Az akkumulátortöltése377. oldalon.
Villog a hibajelző LED. Az akkumulátor töltöttségi szintje alacsony.	Töltse fel az akkumulátort. Lásd: Akkumulátor383. oldalon.
	Az munkakörnyezet hömérséklete túl magas vagy túl alacsony.
	Túlfeszültség. Győződjön meg róla, hogy a hálózati feszültség megegyezik-e a termék adattábláján szereplő feszültségértékkel.
A hibajelző LED világít. Túl nagy a cellák közötti különbség (1 V).	Forduljon egy hivatalos szakszervizhez.

Akkumulátortöltő

LED az akkumulátortöltön	Ok Megoldás
Villog a hibajelző LED.	A munkakörnyezet hömérséklete túl magas vagy túl alacsony.	Az akkumulátortöltőt 5 °C és 40 °C közötti hömérsékle-ten használja.
A hibajelző LED vi-lágít.		Forduljon egy hivatalos szakszervizhez.

Vezérlőpanel

Hibakód (villanások száma)	Lehetséges hibák Lehetséges eljárás
1 A hajtóműmotor túl forró. Hagyja lehűlni a terméket. Ellenőrizze, hogy		a hajtóművön nem rakódott-e le fű. Szükség esetén tisztítsa meg a hajtóműfedelet.
5 A motor fordulatszáma túlságosan lecsök-ken, majd a motor leáll.		Tisztítsa meg a vágóasztalt és növelje a vá-gási magasságot. Lásd: A vágási magasság beállítása (LB 548i, LC 551iV)376. oldalon. Ha a hiba továbbra is fennáll, lépjen kapcso-latba hivatalos szervizműhelyével.
8 Az akkumulátor töltöttségi szintje alacsony. Töltse fel az akkumulátort.		Lásd: Az akkumu-látor töltése377. oldalon.
9 Akkumulátorhiba, vagy nincs jel az akkumu-látortól.		Helyezze be megfelelően az akkumulátort, és ellenőrizze az akkumulátorcsatlakozót. Ha az akkumulátoron lévő hibajelző LED villog, lásd: Akkumulátor376. oldalon.
10 A motor vezérlése túl forró. Állítsa le a motort, és várjon, amíg lehűl.
Egyéb hibák Egyéb hibák esetén távolítsa el a biztonsági kulcsot és az akkumulátort, és forduljon egy hivatalos szervizműhelyhez.

Szállítás, tárolás és ártalmatlanítás

Bevezető

FIGYELMEZTETÉS: A szállítás közbeni véletlen beindítás elkerülése érdekében húzza fel a biztonsági kulcsot, vegye ki az akkumulátort és várjon legalább 5 másodpercet.

A termék szállítási pozícióba állítása (LC 551iV)

1. Lazítsa meg az alsó csavarokat.

2. A gombokat a termék bal és jobb oldalán is csúsztassa a hornyok alsó végébe.

1. Hajtsa előre a fogantyút.


1. Vegye ki a fügyüjtöt.

Szállítás

• A mellékelt lítium-ion akkumulátorokra a veszélyes anyagokra vonatkozó jogszabályok követelményei érvényesek.
• Kereskedelmi szállításnál be kell tartani a csomagoláson és címkéken szereplő speciális előírásokat.
• Ügyeljen rá, hogy betartsa a veszélyes anyagokra vonatkozó jogszabályokat a termék szállításra való előkészítésekor. Az esetleges helyi jogszabályokat is be kell tartani.
• Szállításhoz mindig vegye ki az akkumulátort.
• Tegyen ragasztószalagot az akkumulátor csatlakozóira, és gondoskodjon róla, hogy az akkumulátor ne mozdulhasson el a szállítás során.
• Szállításkor rögzítse a terméket.

Tárolás

• Tároláshoz mindig vegye ki az akkumulátort.
• A baleset megelőzése érdekében tároláskor az akkumulátor ne csatlakozzon a termékhez.

• Az akkumulátortöltőt zárt, száraz helyen tárolja.

• Az akkumulátort és az akkumulátortöltőt száraz helyen tárolja, ahol nem alakul ki nedvesség vagy fagy.

• A tárolás során csatlakoztassa le az akkumulátort az akkumulátortöltötöl.
• Ne tartsa az akkumulátort olyan helyen, ahol elektrosztatikus töltés lehet jelen. Ne tartsa az akkumulátort fém dobozban.
• Olyan helyen tárolja az akkumulátort, ahol a hőmérséklet mindig 5 és 25 °C közé esik, és védve van a napfénytöl.
• Olyan helyen tárolja az akkumulátortöltöt, ahol a hőmérséklet mindig 5 és 45 °C közé esik, és védve van a napfénytöl.
• A hosszú ideig való tárolás előtt győződjön meg róla, hogy az akkumulátor legalább 30–50%-os töltöttségű.
• Tartsa a terméket, az akkumulátort és az akkumulátortöltöt gyermekektől és jogosulatlan személyektől elzárt területen.
• A hosszú ideig való tárolás előtt tisztítsa meg a terméket, és végezze el annak teljes karbantartását.

Hulladékként való kezelés

A terméken vagy a csomagolásán található szimbólum azt jelzi, hogy ezt a terméket nem szabad a háztartási hulladék közé helyezni. A megfelelő újrafeldolgozó pontra el kell juttatni az elektromos és elektronikus berendezések hasznosítása érdekében.

A termék megfelelő kezelésének biztosításával segíthet kiküszöbölni azokat a környezetre és az emberre gyakorolt potenciális negatív hatásokat, amelyeket a termék helytelen hulladékkezelése okozhat. A termék újrahasznosításával kapcsolatban az önkormányzat, a hulladékártalmatlanítási szolgáltatást végző vállalkozás, illetve a terméket értékesítő szakkereskedés nyújthat részletesebb tájékoztatást.

Műszaki adatok
Műszaki adatok

	LB 548i LB 553iV LC 551iV
Nyírómotor
Motortípus BLDC (kefe nélküli)	36 VLB 548i LB 553iV LC 5	BLDC (kefe nélküli)36 V51iV	BLDC (kefe nélküli)36 V
Motor fordulatszáma – SavE, ford./perc* 2600	2600 2600
Motor fordulatszáma – Névleges, ford./perc* 3	3000 3000 3000
Motor fordulatszáma – nagy terhelés, ford./ perc*	3300 3300 3300
Motor teljesítménye – max. kW 1,8 1,8 1,8
Motor teljesítménye – névleges, kW 1,5 1,5 1,5
Hajtómotor
Motor teljesítménye – névleges, kW n.a. 0,4 0	4
Önjárás sebessége, km/h n.a. 3,0-5,0 3,0-5,0
Sebességfokozatok száma n.a. 4 4
Tömeg
Tömeg akkumulátor nélkül, kg 31 38 39,5
Akkumulátor
Akkumulátor típusa Husqvarna akkumu-	látorsorozat	Husqvarna akkumu- látorsorozat	Husqvarna akkumu- látor sorozat
Akkumulátor üzemideje
Akkumulátor üzemidő, min., (üresjárat) SavE funkcióval, egy 9,4 Ah-s Husqvarna (Bli300) akkumulátorral.	35 35 30
Akkumulátor üzemidő, min., (üresjárat) nor- mál üzemmódban, egy 9,4 Ah-s Husqvarna (Bli300) akkumulátorral.	30 30 25
Zajkibocsátás ^34
Hangteljesítményszint, mért dB (A) érték	93 97 97
Hangteljesítményszint, garantált, LWA dB (A)	93 98 97
Zajszintek ^35
Hangnyomásszint a felhasználó fülénél, dB (A)	80 84 84
Rezgésszintek ^36
Fogantyú, m/s ^2	0,3 1,3 0,3
Vágófelszerelés
Vágási magasság, mm	30-60	28-65	26-74
Vágási szélesség, cm	48 53 51

	LB 548i LB 553iV LC 551iV
Standard kés Mulcsozókés	597466510	Mulcsozókés529441810	Gyújtőkés597466310
Tartozék kés n.a. n.a. Mulcsozókés			597466410
Fügyűjtő úrtartalma, l n.a. n.a. 65

* Percenkénti fordulatszám

Jóváhagyott akkumulátorok Típus Akkumulátor kapacitása, Ah	Feszültség, V Tömeg, font/kg
BLi20 Lítium-ion 4,0 36 2,6/1,2
BLi200 Lítium-ion 5,2 36 2,8/1,3
BLi300 Lítium-ion 9,4 36 4,1/1,9
BLi550X Lítium-ion 15,6 36 12,4/5,6
BLi950X Lítium-ion 31,1 36 15,4/7,0

A megadott akkumulátorokhoz jóváhagyott töltők, BLi	Bemeneti feszült-ség, V	Frekvencia, Hz	Teljesítmény, W
QC80	100–240	50–60	80
QC80F	12	0	80
QC330	100–240	50–60	330
QC500	100–240	50–60	500

Megfelelőségi nyilatkozat

EU megfelelőségi nyilatkozat

A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.: [phone]), a saját felelősségére kijelenti, hogy a termék:

Leírás Fűnyíró
Márka Husqvarna
Típus/modell LB 548i,	LC 551iV, LB 553iV
Megjelölés 2022-as és	újabb sorozatszámok

teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak:

Szabályozás Leírás
2006/42/EK „gépre vonatkozó”
2014/30/EU „elektromágneses megfelelőségre vonatkozó”
2000/14/EK „környezeti zajkibocsátásra vonatkozó”
2011/65/EU	„az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozására vonatkozó”

valamint hogy az alábbi szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN 60335-1:2012/AC:2014/A11:2014/A13:2017, EN 60335-2-77:2010, EN 62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC 63000:2018

Bejelentett tanúsítási szervezet: A(z) 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden igazolja a Bizottság 2000/14/EK jelű irányelve VI., megfelelőségértékelési eljárás című függelékének való megfelelést.

A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok385. oldalon.

Huskvarna, 2022-10-14

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, Fejlesztési Igazgató/Kertművelési termékek, Husqvarna AB

A müszaki dokumentációk felelőse

Sommario

1. Pri odpájaní nabíjačky batérií od siet'ovej zásuvky t'ahajte za zástrčku. Net'ahajte za kábel.
2. Vyberte adaptér z nabíjačky batérií.
3. Odpojte multibatériu od adaptéra.
