INSTRUKCJA OBSŁUGI LB 553iV HUSQVARNA

PL Instrukcja obsługi

PT Manual do utilizador

RO Instructiuni de utilizare

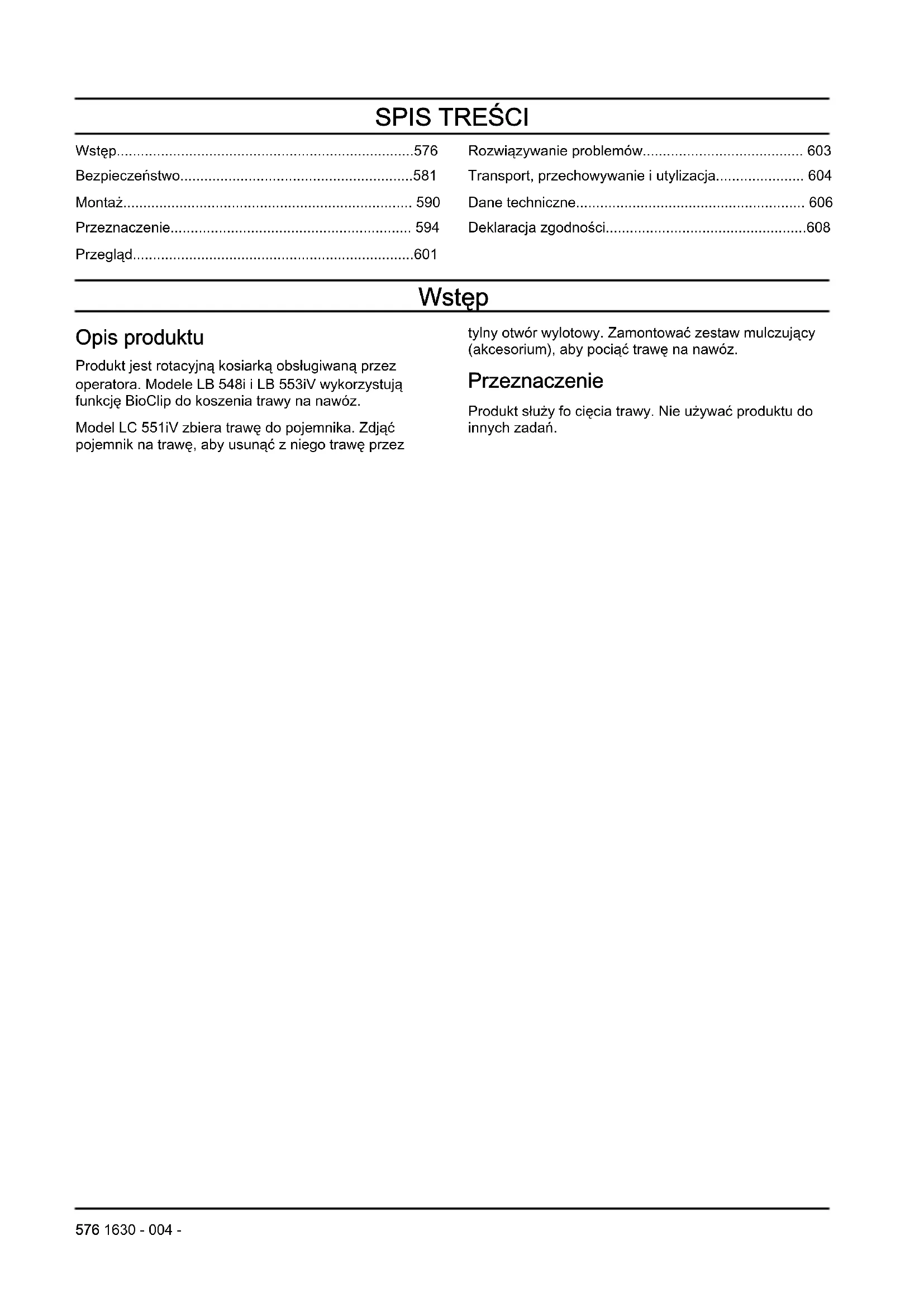

Wstep....576
Bezpieczeństwo....581
Montaż....590
Przeznaczenie.... 594
Przegład....601

Rozwiązywanie problemów.... 603

Transport, przechowywanie i utylizacja.... 604

Dane techniczne.... 606

Deklaracja zgodności....608

Wstep

Opis produktu

Produkt jest rotacyjną kosiarką obsługiwaną przez operatora. Modele LB 548i i LB 553iV wykorzystują funkcję BioClip do koszenia trawy na nawóz.

Model LC 551iV zbiera trawę do pojemnika. Zdjąć pojemnik na trawę, aby usunąć z niego trawę przez

tylny otwór wylotowy. Zamontować zestaw mulczujący (akcesorium), aby pociąć trawę na nawóz.

Przeznaczenie

Produkt służy fo cięcia trawy. Nie używać produktu do innych zadań.

1. Panel sterowania
2. Dźwignia hamulca silnikowego
3. Blokada rozruchu
4. Pojemnik na trawę (LC 551iV)
5. Pokrywa tylna (LC 551iV)
6. Kluczyk bezpieczeństwa
7. Pokrętło uchwytu (LC 551iV)
8. Dźwignia regulacji uchwytu (LB 548i)
9. Pokrywa akumulatora
10. Regulator wysokości koszenia (LC 551iV)
11. Przycisk WŁ./WYŁ.

12. Przycisk SavE

13. Wskaźnik SavE

14. Wskaźnik akumulatora
15. Wskaźnik poziomu prędkości
16. Przycisk zmniejszania prędkości
17. Przycisk zwiększania prędkości
18. Dioda LED błędu
19. Ośłona modułu tnącego
20. Wloty powietrza
21. Pokrywa ochronna (LC 551iV)
22. Tabliczka znamionowa
23. Dźwignia napędu (LC 551iV)

24. Ładowarka akumulatora (akcesorium)

25. Akumulator (akcesorium)

26. Pakiet akumulatorów (akcesorium)

27. Płytka łącznikowa (akcesoria)

28. Adapter pakietu akumulatorów (akcesoria)

29. Zestaw mulczujący (LC 551iV)
30. Instrukcja obsługi

Przegład produktu (LB 553iV)

LB 553iV

1. Panel sterowania
2. Uchwyt hamulca silnika
3. Zabezpieczenie przed niepożądanym uruchomieniem
4. Kluczyk bezpieczeństwa
5. Dźwignia regulacji uchwytu
6. Pokrywa akumulatora
7. Regulator wysokości koszenia
8. Przycisk WŁ./WYŁ.
9. Przycisk SavE
10. Wskaźnik SavE
11. Wskaźnik akumulatora
12. Wskaźnik poziomu prędkości
13. Przycisk zmniejszania prędkości
14. Przycisk zwiększania prędkości
15. Dioda LED błędu
16. Ośłona modułu tnącego

17. Wloty powietrza

18. Pokrywa ochronna

19. Tabliczka znamionowa
20. Dźwignia sterowania napędem
21. Ładowarka akumulatora (akcesorium)
22. Akumulator (akcesorium)
23. Pakiet akumulatorów (akcesorium)
24. Płytka łącznikowa (akcesoria)
25. Adapter pakietu akumulatorów (akcesoria)
26. Instrukcja obsługi

Symbole znajdujące się na produkcie

OSTRZEŻENIE:

Produkt może

spowodować poważne

obrażenia ciała lub śmierć operatora lub innych osób. Należy zachować ostrożność i prawidłowo korzystać z produktu.

Przed użyciem produktu należy dokładnie i ze zrozumieniem przeczytać instrukcję obsługi.

Ludzie i zwierzęta powinny przebywać w bezpiecznej odległości od obszaru roboczego.

Należy uważać na wyrzucane i rykoszetujące przedmioty.

Ostrzeżenie: Ręce i stopy należy trzymać z dala od obracającego się noża.

Ostrzeżenie: Nie zbliżać dłoni i stóp do części obrotowych.

Przed rozpoczęciem czynności naprawczych lub konserwacyjnych

należy wyjąć kluczyk bezpieczeństwa.

Oznaczenie dotyczące ochrony środowiska. Tego produktu ani opakowania nie można traktować jako odpadów domowych. Należy poddawać je recyklingowi w zatwierdzonym punkcie zbiórki sprzętu elektrycznego i elektronicznego.

Produkt jest zgodny z odpowiednimi Dyrektywami WE.

Ten produkt jest zgodny z przepisami obowiązującymi w Wielkiej Brytanii.

Produkt jest zgodny z odpowiednimi dyrektywami Euroazjatyckiej Unii Celnej.

Produkt jest zgodny z odpowiednimi dyrektywami UkrSEPRO.

Produkt jest zgodny z odpowiednimi dyrektywami RCM. Dotyczy wyłącznie AU/NZ.

Etykieta emisji hałasu do środowiska zgodnie z dyrektywami oraz przepisami UE i Wielkiej Brytanii, a także przepisami Nowej Południowej Walii „Protection of the Environment Operations (Noise Control) Regulation 2017”. Gwarantowany poziom mocy akustycznej urządzenia jest określony w Dane techniczne na stronie 606 oraz na etykiecie.

IPX4

Produkt jest zabezpieczony przed rozbryzgami wody.

Procedura uruchomienia: nacisnąć przycisk WŁ./WYŁ., po-luzować opó-źniacz rozruchu, nacisnąć uchwyt hamulca silnika.

Zwolnić uchwyt hamulca silnika, aby zatrzymać.

Wolno

Szybko

Kod do przeskanowania

Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w niektórych krajach.

Etykieta znajdująca się na produkcie

NIEBEZPIECZEŃSTWO – nie zbliżać rąk ani stóp.

ODPOWIEDZIALNOŚĆ ZA PRODUKT

Zgodnie z przepisami dotyczącymi odpowiedzialności

za produkt nie ponosimy odpowiedzialności za szkody spowodowane przez nasz produkt, jeśli:

• produkt jest nieprawidłowo naprawiany.

• produkt jest naprawiany przy użyciu części niepochodzących od producenta lub niezatwierdzonych przez producenta.

• produkt jest wyposażony w akcesoria niepochodzące od producenta lub niezatwierdzone przez producenta.

• produkt nie jest naprawiany w autoryzowanym centrum serwisowym lub przez autoryzowaną placówkę.

Bezpieczeństwo

Definicje dotyczące bezpieczeństwa

Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi.

OSTRZEŻENIE: Stosuje się, gdy istnieje ryzyko poważnych obrażeń lub śmierci operatora albo osób postronnych w wyniku nieprzestrzegania instrukcji obsługi.

UWAGA: Stosuje się, gdy istnieje ryzyko uszkodzenia produktu, innych materiałów lub otoczenia w wyniku

nieprzestrzegania instrukcji obsługi.

Uwaga: stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji.

Ogólne zasady bezpieczeństwa

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

- Produkt ten może być niebezpieczny w przypadku jego nieprawidłowego użytkowania i niezachowania ostrożności. Nieprzestrzeganie instrukcji bezpieczeństwa

może spowodować obrażenia ciała lub śmierć.

• Podczas pracy urządzenie wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed użyciem tego produktu osoby z wszczepionym implantem medycznym powinny skonsultować się z lekarzem i producentem implantu w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń.
• Zawsze zachowywać ostrożność i kierować się zdrowym rozsądkiem. Jeśli nie ma pewności, w jaki sposób należy obsługiwać ten produkt w konkretnej sytuacji, przed wznowieniem pracy należy porozmawiać z dealerem Husqvarna.
• Pamiętać o tym, że operator ponosi odpowiedzialność za wypadki z udziałem innych ludzi i ich własności.
• Utrzymywać produkt czystym. Upewnić się, że można łatwo odczytać oznaczenia i naklejki.
• Nie wolno pozwalać dzieciom ani osobom, które nie zapoznały się z niniejszymi

instrukcjami obsługi, na obsługiwanie urządzenia. Przepisy prawa lokalnego mogą narzucić ograniczenia dotyczące wieku operatora urządzenia

• Należy zawsze kontrolować osobę o ograniczonych możliwościach fizycznych lub umysłowych podczas używania produktu. Zawsze musi jej towarzyszyć odpowiedzialna osoba dorosła.
• Osoba, która jest zmęczona, chora lub pod wpływem alkoholu, narkotyków lub lekarstw nie może obsługiwać urządzenia Stany te mają negatywny wpływ na wzrok, uwagę, koordynację i osąd.
• Nie stosować uszkodzonego produktu.
• Nie wolno dokonywać w maszynie zmian stanowiących modyfikację jej oryginalnej wersji. Nie używać maszyny, jeżeli istnieje podejrzenie, że ktoś inny wprowadził w niej zmiany.

Bezpieczeństwo miejsca pracy

OSTRZEŻENIE:

Przed rozpoczęciem użytkowania produktu

przeczytać następujące ostrzeżenia.

• Usunąć obiekty, takie jak gałęzie, gałączki i kamienie z obszaru roboczego przed rozpoczęciem korzystania z maszyny.
• Obiekty, które zderzają się z elementami tnącymi, mogą zostać wyrzucone i spowodować obrażenia osób i uszkodzenia przedmiotów. Osoby znajdujące się w pobliżu i zwierzęta powinny zachować bezpieczną odległość od maszyny.
• Nigdy nie należy używać produktu w niesprzyjających warunkach np. we mgle, w deszczu, przy silnym wietrze, na silnym mrozie, gdy występuje ryzyko wyładowań atmosferycznych. Korzystanie z maszyny w niesprzyjających warunkach lub w wilgotnych czy mokrych lokalizacjach jest męczące. Niesprzyjające warunki pogodowe mogą stworzyć niebezpieczne warunki, takie jak śliskie powierzchnie.

• Należy uważać na osoby, przedmioty i sytuacje, które mogą uniemożliwiać bezpieczną obsługę maszyny.

• Należy zwracać uwagę na przeszkody, takie jak korzenie, kamienie, gałączki, dziury i doły. Wysoka trawa może zasłaniać przeszkody.

• Koszenie trawy na pochyłościach może być niebezpieczne. Nie kosić trawy na bardzo stromych zboczach. Nie należy używać maszyny na pochyłościach terenu przekraczających 15°.
• Zachować szczególną ostrożność podczas zmiany kierunku jazdy na zboczach. Należy używać maszyny, prowadząc ją w poprzek zbocza. Nie należy jeździć w górę i w dół zbocza.
• Zachować ostrożność podczas zbliżania się do narożników lub innych obiektów, które mogą ograniczać widoczność.

Pracuj bezpiecznie

OSTRZEŻENIE:

Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

- Używać maszyny wyłącznie do przycinania trawników. Nie jest dozwolone wykorzystanie maszyny do innych zadań.

• Stosuj środki ochrony osobistej. Patrz Środki ochrony osobistej na stronie 585.
• Należy zawsze wiedzieć, jak szybko wyłączyć silnik w razie awarii.
• Nie używać urządzenia podczas deszczu ani w wilgotnym otoczeniu. Dostanie się wody do wnętrza urządzenia zwiększa ryzyko porażenia prądem.
• Nie należy obsługiwać maszyny, jeśli ostrze oraz wszystkie pokrywy nie zostały prawidłowo zamocowane. Nieprawidłowo zamocowane ostrze może się obluzować i spowodować obrażenia.
• Należy upewnić się, że ostrze nie uderza w żadne obiekty, takie jak kamienie czy korzenie. Może to spowodować uszkodzenie ostrza oraz wygięcie wału silnika. Zgięta oś powoduje silne wibracje oraz bardzo wysokie zagrożenie obluzowaniem ostrza.
• Jeśli ostrze uderzy w jakikolwiek obiekt lub jeśli wystąpią wibracje, należy natychmiast wyłączyć maszynę. Zatrzymać silnik, wyjąć kluczyk bezpieczeństwa i wymontować akumulator.

Należy sprawdzić maszynę pod kątem uszkodzeń. Należy naprawić uszkodzenia lub zlecić przeprowadzenie naprawy przez autoryzowany punkt serwisowy.

• Nigdy nie należy na stałe przymocowywać uchwytu hamulca silnikowego do uchwytu podczas pracy silnika.
• Maszynę należy ustawić na stabilnej, płaskiej powierzchni i ją uruchomić. Należy upewnić się, że ostrza nie uderzają w podłoże lub inne przedmioty.
• Podczas obsługi maszyny zawsze należy stać za nią.
• Podczas obsługi maszyny należy upewnić się, że wszystkie koła dotykają podłoża oraz trzymać na kierownicy obie dłonie. Ręce i stopy należy trzymać z dala od obracających się noży.
• Nie przechylac produktu, kiedy uruchomiony jest silnik.
• Należy zachować ostrożność podczas ciągnięcia maszyny do tyłu.
• Nigdy nie należy podnosić maszyny przy włączonym silniku. Jeśli konieczne jest podniesienie urządzenia, należy najpierw wyłączyć

silnik, wyjąć kluczyk bezpieczeństwa i wymontować akumulator.

• Nie należy poruszać się do tyłu podczas obsługi maszyny.
• Podczas poruszania się po obszarach bez trawy, na przykład po żwirowych, kamiennych lub asfaltowych ścieżkach, należy wyłączyć silnik.
• Nie należy biegać z maszyną przy włączonym silniku. Podczas obsługi maszyny zawsze należy poruszać się chodem.
• Przed zmianą wysokości koszenia należy wyłączyć silnik. Nigdy nie należy wykonywać regulacji przy uruchomionym silniku.
• Nigdy nie należy pozostawiać maszyny poza zasięgiem wzroku przy włączonym silniku. Należy wyłączyć silnik i upewnić się, że narzędzia tnące nie obracają się.

Instrukcje bezpieczeństwa dotyczące obsługi

Środki ochrony osobistej

OSTRZEŻENIE:

Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Środki ochrony osobistej nie eliminują całkowicie ryzyka odniesienia obrażeń, natomiast ograniczają ich rozmiar w razie zaistnienia wypadku. Skorzystać z pomocy dealera przy wyborze odpowiedniego sprzętu.
• Należy używać mocnego, przeciwpoślizgowego obuwia ochronnego lub obuwia roboczego. Nie należy używać otwartego obuwia lub chodzić boso.
• Stosować wytrzymałe, długie spodnie.
• W razie potrzeby, na przykład podczas mocowania, badania czy czyszczenia narzędzi tnących, stosować rękawice ochronne.

Zespoły zabezpieczające na produkcie

OSTRZEŻENIE:

Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

- Nie wolno używać produktu z uszkodzonymi urządzeniami zabezpieczającymi.

• Nie wolno wymontowywać ani modyfikować urządzeń zabezpieczających.
• Regularnie przeprowadzać kontrole urządzeń zabezpieczających. Jeśli urządzenia zabezpieczające są uszkodzone, skontaktować się z warsztatem obsługi technicznej Husqvarna.

Sprawdzanie osłony modułu tnącego

Osłona modułu tnącego ogranicza drgania urządzenia i obniża ryzyko odniesienia obrażeń od ostrza.

- Zbadać osłone modułu tnącego, aby upewnić się, że nie nosi ona znamion uszkodzenia, takich jak pęknięcia.

Kluczyk bezpieczeństwa

Kluczyk bezpieczeństwa znajduje się pod pokrywą akumulatora. Kluczyk bezpieczeństwa służy do podłączenia akumulatora, który zasila silnik.

Sprawdzanie kluczyka bezpieczeństwa

Kluczyk bezpieczeństwa służy do podłączenia akumulatora, który zasila silnik.

- Uruchomić i wyłączyć silnik. Jeżeli kluczyk bezpieczeństwa działa prawidłowo, silnik uruchomi się tylko po przekręcenu kluczyka w położenie blokady bezpieczeństwa.

Uchwyt hamulca silnika

Uchwyt hamulca silnika zatrzymuje silnik. Po zwolnieniu uchwytu hamulca silnika następuje wyłączenie silnika.

Aby przeprowadzić kontrolę hamulca silnika, należy uruchomić silnik, a następnie zwolnić uchwyt hamulca silnika. Jeśli silnik nie wyłączyć się w czasie 3 sekund, autoryzowany punkt serwisowy Husqvarna powinien wyregulować hamulec silnika.

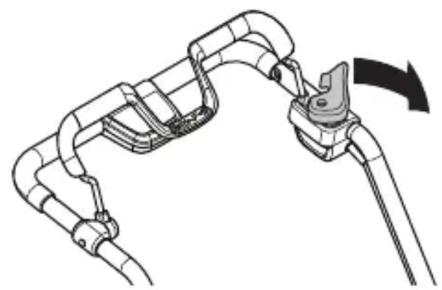

Sprawdzanie zabezpieczenia przed niepożądanym uruchomieniem

Skontrolować zabezpieczenie przed niepożądanym uruchomieniem urządzenia, aby

upewnić się, że zapobiega ono uruchomieniu silnika.

1. Pchnąć dźwignię hamulca silnika w stronę drążka sterującego. Zabezpieczenie przed niepożądanym uruchomieniem urządzenia zatrzymuje ruch.
2. Popchnąć zabezpieczenie przed niepożadanym uruchomieniem na zewnątrz.

1. Zwolnić zabezpieczenie przed niepożądanym uruchomieniem urządzenia, aby upewnić się, że powróci do swojego położenia wyjściowego.

Zasady bezpieczeństwa związane z akumulatorem

OSTRZEŻENIE:

Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

- Używać akumulatorów Husqvarna wyłącznie do

zasilania powiązanych produktów Husqvarna. Aby uniknąć obrażeń, nie należy używać akumulatora jako źródła zasilania innych produktów.

• Nie korzystać z baterii jednorazowego użytku.
• Ryzyko porażenia prądem. Nie przykładać zacisków akumulatora do kluczy, monet, śrub lub innych metalowych przedmiotów. Może to spowodować zwarcie akumulatora.
• Nie wkładać żadnych przedmiotów do szczelin powietrznych akumulatora.
• Chronić akumulator przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą i otwartym płomieniem. Akumulator może wybuchnąć i spowodować oparzenia i/lub oparzenia chemiczne.
• Akumulator należy chronić przed deszczem i woda.
• Akumulator należy chronić przed działaniem mikrofal i wysokiego ciśnienia.
• Nie próbować rozbierać ani rozbijać akumulatora.
• Jeśli doszło do wycieku z akumulatora, unikać kontaktu cieczy ze skórą

i oczami. W przypadku dotknięcia cieczy przemyć skórę dużą ilością wody i zgłosić się do lekarza.

• Akumulator można użytkować w zakresie temperatur od -10°C do 40°C.
• Do czyszczenia akumulatora ani ładowarki nie należy używać wody. Patrz Czyszczenie akumulatora i ładowarki na stronie 603.
• Nie należy używać wadliwego ani uszkodzonego akumulatora.
• Przechowywać akumulatory z dala od metalowych przedmiotów, takich jak gwoździe, monety czy biżuteria.

Zasady bezpieczeństwa w czasie obsługi ładowarki

OSTRZEŻENIE:

Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Używać ładowarki QC jedynie do ładowania akumulatorów wymiennych Husqvarna.
• Istnieje ryzyko porażenie prądem i zwarcia. Nie wkładać żadnych przedmiotów do szczelin

wentylacyjnych ładowarki. Nie należy podejmować prób rozmontowania ładowarki. Nie zwierać końcówek ładowarki metalowymi przedmiotami. Należy korzystać z zatwierdzonego gniazda zasilania.

- Niniejszy produkt podczas pracy wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed użyciem tego produktu osoby z wszczepionym implantem medycznym powinny skonsultować się z lekarzem i producentem implantu w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń.

• Należy regularnie sprawdzać, czy przewód zasilający ładowarki do akumulatora nie jest uszkodzony i popękany.
• Nie podnosić ładowarki do akumulatora za przewód zasilający. Aby odłączyć ładowarkę do akumulatora od gniazda, wyciągnąć wtyczkę. Nie ciągnąć z przewód.
• Uważać, aby przewód zasilający i przedłużacze nie stykały się z woda, olejem ani nie dotykały ostrych

krawędzi. Uważać także, aby przewód nie został zakleszczony w drzwiach, furtkach, płotach itp. Może to spowodować, że ładowarka znajdzie się pod napięciem.

• Do czyszczenia ładowarki nie należy używać wody.
• Ładowarka do akumulatora może być używana przez dzieci, które przekroczyły 8 rok życia, oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych bądź umysłowych lub nie posiadające odpowiedniego doświadczenia i wiedzy, jeśli są one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania ładowarki i rozumieją wiążące się z nią zagrożenia. Dzieci nie mogą bawić się ładowarką do akumulatora. Dzieci nie mogą bez nadzoru czyścić urządzenia ani przeprowadzać jego konserwacji.
• Nie należy ładować akumulatorów nieprzeznaczonych do ładowania.
• Nie używać ładowarki do akumulatora w pobliżu łatwopalnych materiałów lub materiałów, które mogą powodować korozję.

Ładowarki nie należy przykrywać. W razie zauważenia dymu lub ognia należy odłączyć ładowarkę od źródła zasilania.

• Nie należy używać wadliwej lub uszkodzonej ładowarki do akumulatora.
• Należy ładować akumulator wyłącznie wewnątrz budynku, w pomieszczeniu z dobrym przepływem powietrza i z dala od światła słonecznego. Nie ładować akumulatora w wilgotnym otoczeniu.

Instrukcje bezpieczeństwa dotyczące konserwacji

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Przed przystąpieniem do konserwacji wyjąć kluczyk zabezpieczający.
• Prace konserwacyjne należy wykonywać w prawidłowy sposób, aby zwiększyć żywotność produktu i zmniejszyć ryzyko wypadków. Wykonanie profesjonalnych napraw należy zlecić autoryzowanemu punktowi serwisowemu.

Więcej informacji można uzyskać w najbliższym punkcie serwisowym.

• Należy wykonywać jedynie prace konserwacyjne opisane w instrukcji obsługi.
• Podczas obsługi osprzętu tnącego należy zakładać specjalistyczne rękawice. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.
• Aby uzyskać jak najlepsze efekty i zapewnić bezpieczeństwo, należy utrzymywać krawędzie tnące naostrzone i czyste.
• Regularnie oddawać urządzenie do autoryzowanego punktu

serwisowego w celu jego kontroli i dokonania koniecznych regulacji lub napraw.

• Wymienić uszkodzone, zużyte lub zniszczone części.
• Należy przestrzegać instrukcji wymiany akcesoriów. Używać wyłącznie akcesoriów od producenta urządzenia.
• Gdy urządzenie nie jest użytkowane, należy przechowywać produkt, akumulator i ładowarkę z dala od siebie, w suchym i zamkniętym pomieszczeniu. Upewnić się, że dzieci ani osoby niepowołane nie mogą uzyskać dostępu do produktu, akumulatora ani ładowarki.

Montaż

Wstęp

OSTRZEŻENIE: Przed zmontowaniem produktu należy zapoznać się z rozdziałem dotyczącym bezpieczeństwa.

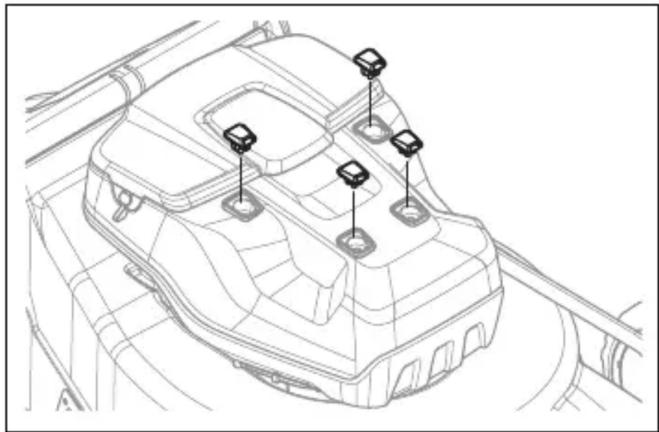

Montaż i demontaż pakietu akumulatorów (akcesorium)

1. Wymontować 4 gumowe zaślepki i wykręcić 4 śruby z pokrywy silnika.

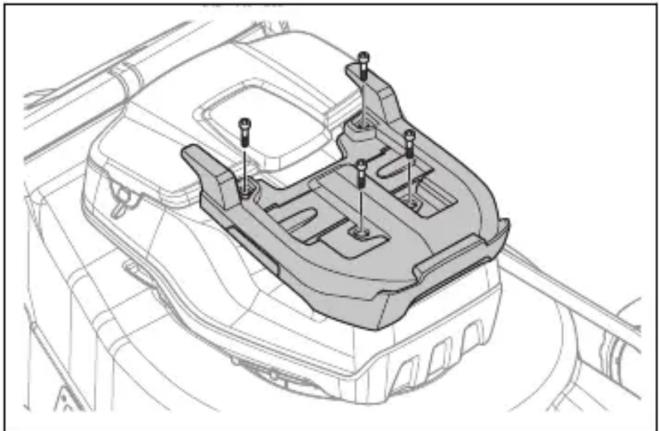

1. Założyć płytę adaptera na pokrywę silnika.

2. Przymocować płytę adaptera za pomocą 4 dołączonych śrub i dokręcić momentem 5-6 Nm.

1. Otworzyć pokrywę akumulatora.
2. Wyjąć akumulator z gniazda 1.

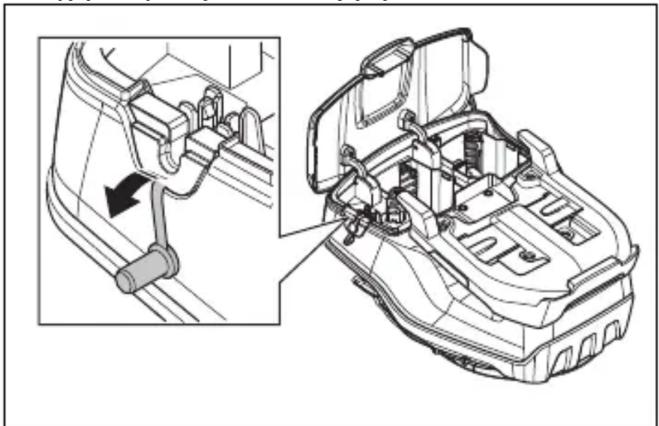

1. Wyjąć zatyczkę uszczelniającą.

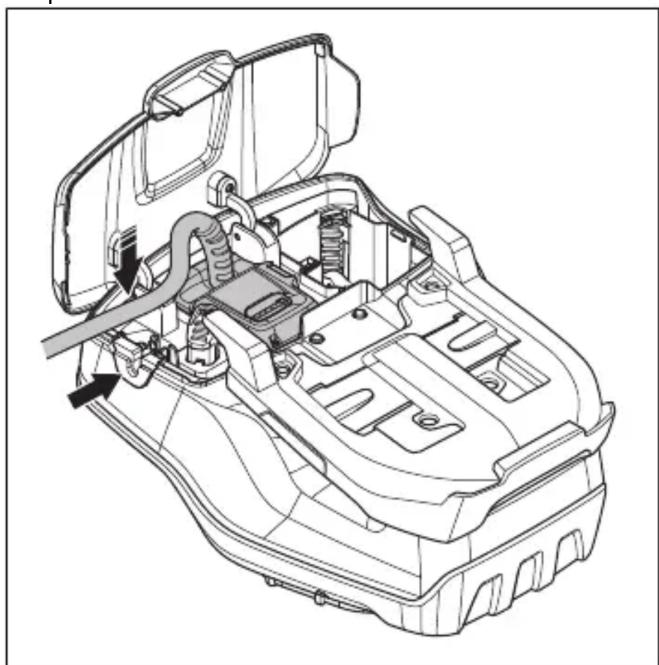

1. Wsunąć adapter akumulatora w komorę, aż do usłyszenia kliknięcia.

1. Przełożyć przewód adaptera akumulatora przez otwór zatyczki uszczelniającej. Przymocować przewód zaciskiem.

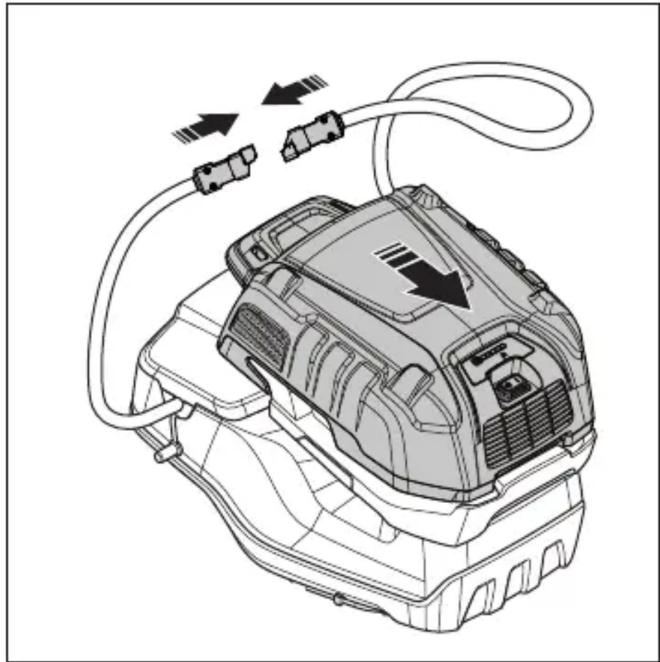

1. Zamocować pakiet akumulatorów na adapterze.

2. Podłączyć pakiet akumulatorów do adaptera.

1. Przymocować przewód adaptera do uchwytu za pomocą 3 pasków materiału.

1. W celu demontażu pakietu akumulatorów należy wykonać czynności w odwrotnej kolejności.

OSTRZEŻENIE: Przewód nie może być zbyt luźno przywiązany do uchwytu. Przewód może odpaść od uchwytu i spowodować obrażenia ciała.

Regulacja uchwytu (LC 551iV)

1. Poluzować dolne pokrętła.

2. Przesunąć pokrętła do dolnych końców rowków polewej i prawej stronie produktu.

1. Ustawić wysokość uchwytu w jedną z 2 dostępnych pozycji.
2. Przesunąć pokrętła w góre w kierunku uchwytu aż do zatrzaśnięcia.

CLICK!

1. Dokręcić do końca pokrętła.

Montaż uchwytu (LB 548i, LB 553iV)

1. Wymontować nakrętkę uchwytu oraz podkładkę z płyty na górnym uchwycie.
2. Ustawić górny uchwyt w pozycji na górnej części dolnego uchwytu.

UWAGA: Sprawdzić, czy przewody nie zostały zablokowane i czy nie są uszkodzone.

1. Przymocować podkładkę i dźwignię regulacji uchwytu.

1. Podczas użytkowania produktu przy ścianie należy obrócić uchwyt na bok, aby ustawić go w odpowiedniej pozycji roboczej.

Montaż pojemnika na trawę (LC 551iV)

1. Przymocować ramę pojemnika na trawę do worka na trawę tak, aby sztywna część worka znajdowała się na dole. Upewnić się, że uchwyt ramy znajduje się na górze worka na trawę.

1. Zamocować dolną część ramy pojemnika na trawę w rowku na spodzie pojemnika na trawę.
2. Przymocować worek do ramy pojemnika na trawę za pomocą zacisków.

1. Unieść tylną osłone.
2. Zamocować zbiornik na trawę do górnej krawędzi obudowy.
3. Włożyć dolną część pojemnika na trawę do kanału otworu wylotowego trawy.

Montaż wkładki mulczującej (LC 551iV akcesorium)

1. Unieść tylną pokrywę i wyjąć pojemnik na trawę.
2. Zamontować wkładkę rozdrabniającą w kanale otworu wylotowego.

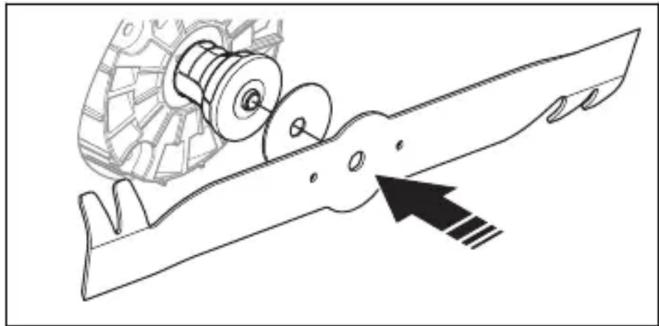

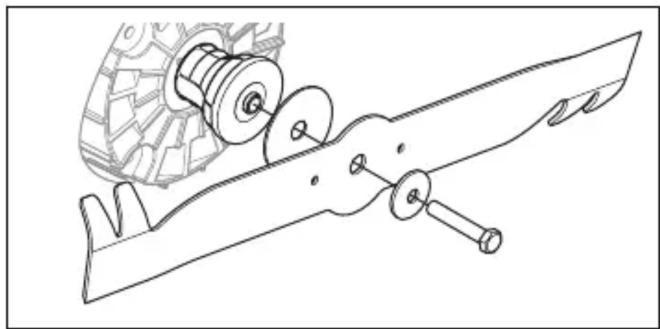

1. Wymienić ostrze tnące na ostrze mulczujące, dostarczane w zestawie do mulczowania. Więcej informacji znajduje się w Wymiana ostrza na stronie 602.

Przeznaczenie

Wstęp

OSTRZEŻENIE: Przed użyciem urządzenia należy przeczytać ze zrozumieniem rozdział poświęcony bezpieczeństwu.

Husqvarna Connect

Husqvarna Connect to darmowa aplikacja na urządzenia mobilne. Husqvarna ConnectHusqvarna

Rozpoczęcie użytkowania Husqvarna Connect

1. Pobierz aplikację Husqvarna Connect na swoim urządzeniu mobilnym.
2. Zarejestruj się w aplikacji Husqvarna Connect.
3. Wykonaj instrukcje wyświetlane w aplikacji Husqvarna Connect, aby nawiązać połączenie i zarejestrować produkt.

Husqvarna Fleet Services™

Husqvarna Fleet Services ^™ to rozwiązanie chmurowe, które zapewnia kierownikowi floty przegląd wszystkich produktów. Wymagane jest zainstalowanie czujnika Husqvarna Fleet Services ^™ w urządzeniu. Urządzenie jest przygotowane do instalacji czujnika Husqvarna Fleet Services ^™ . Aby uzyskać więcej informacji o systemie Husqvarna Fleet Services ^™ , patrz www.husqvarna.com.

Przygotowanie czujnika (akcesorium)

1. Otworzyć osłonę czujnika za pomocą przeznaczonego do tego klucza.

1. Wyjąć czujnik.
2. Włożyć baterię do czujnika. Zapali się dioda LED czujnika.

1. Pobrać aplikację Husqvarna Fleet Services ^TM .

2. Zalogować się do aplikacji Husqvarna Fleet Services™.

3. Przeprowadzić proces parowania. Więcej informacji znajduje się w Proces parowania aplikacji z produktem na stronie 594

Proces parowania aplikacji z produktem

1. Zalogować się do aplikacji Husqvarna Fleet Services™.
2. Wybrać produkt w aplikacji.
3. Za pomocą urządzenia przenośnego zeskanować kod znajdujący się za czujnikiem, aby zainstalować czujnik w aplikacji.

Uwaga: Przeprowadzanie parowania aplikacji z produktem jest konieczne tylko raz.

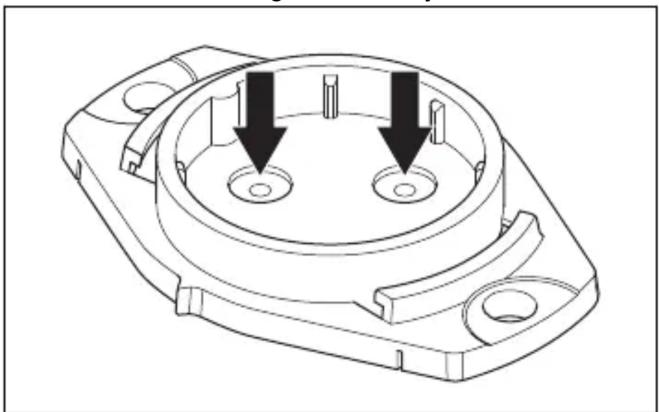

Montaż czujnika

1. Należy sprawdzić, czy czujnik jest podłączony do aplikacji Husqvarna Fleet Services™. Więcej informacji znajduje się w Proces parowania aplikacji z produktem na stronie 594.

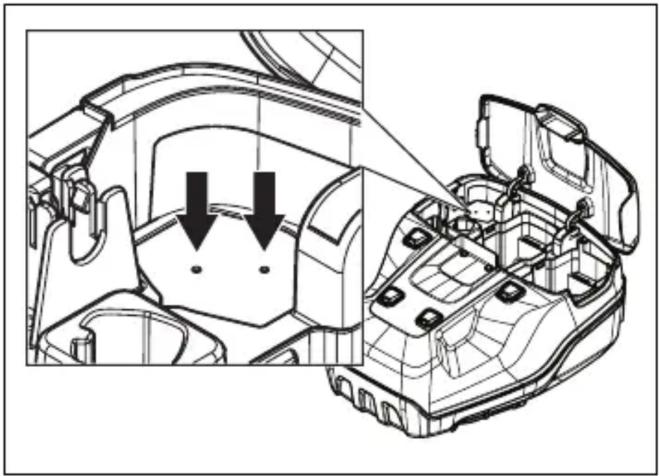

2. Wywiercić 2 otwory zgodnie z oznaczeniami na gnieździe osłony.

Uwaga: Sprawdzić, czy otwory mają takie same wymiary jak nity dostarczone z czujnikiem.

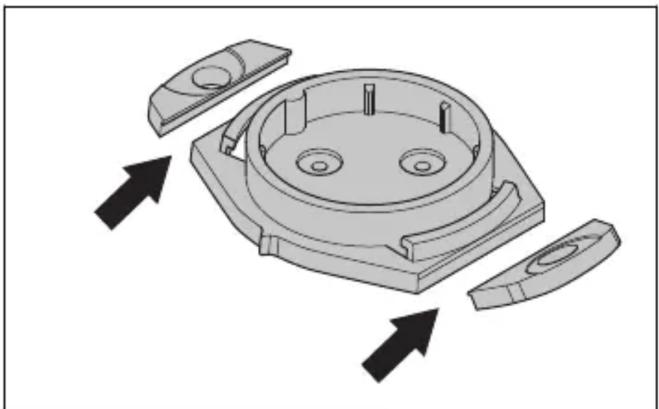

1. Za pomocą szczypiec płaskich usunąć zewnętrzne otwory gniazda czujnika.

1. Wywiercić 2 otwory o średnicy zgodnie z oznaczeniami na gnieździe czujnika.

1. Dopasować gniazdo czujnika do gniazda osłony.

1. Przymocować gniazdo czujnika za pomocą nitów.

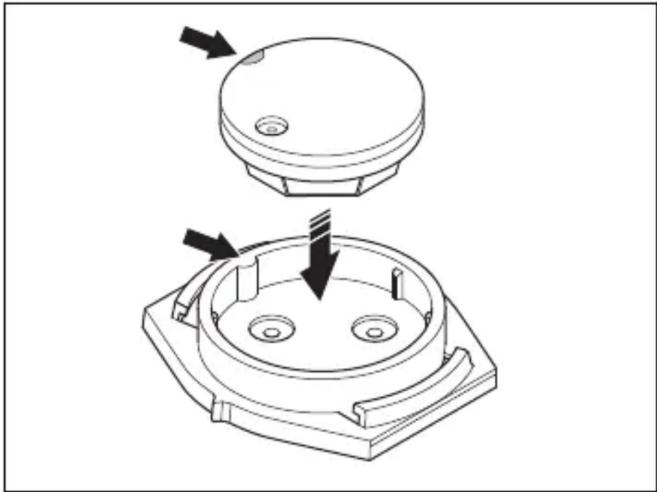

2. Zamontować czujnik w gnieździe czujnika. Wyrównać białe oznaczenie na czujniku z oznaczeniem na gnieździe czujnika.

1. Zamknąć pokrywę czujnika i zablokować ją za pomocą przeznaczonego do tego klucza. Upewnić się, że logo z literą Husqvarna „H” jest skierowane górą częścią w stronę kluczyka bezpieczeństwa.

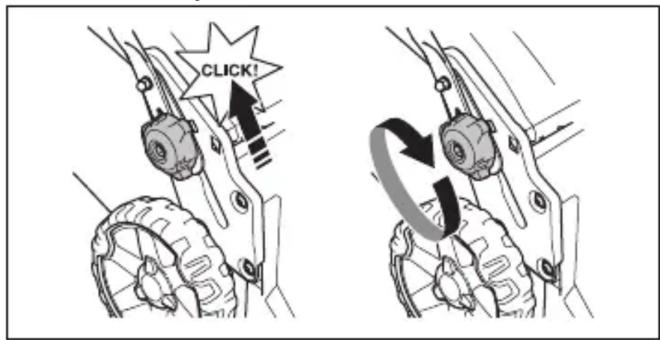

Ustawienie produktu w pozycji roboczej (LC 551iV)

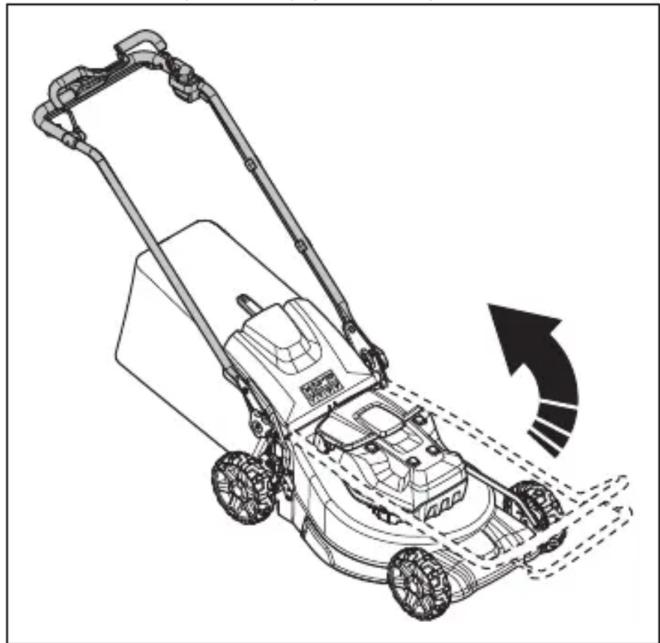

1. Unieść uchwyt do pozycji pionowej.

1. Przesunąć pokrętła w góre w kierunku uchwytu aż do zatrzaśnięcia.

CLICK!

1. Dokręcić do końca pokrętła.

Regulacja wysokości koszenia (LB 548i, LC 551iV)

Można ustawiać 6 różnych wysokości koszenia.

1. Popchnąć regulator wysokości koszenia w kierunku koła, a następnie do tyłu, aby zwiększyć wysokość koszenia.

2. Popchnąć regulator wysokości koszenia w kierunku koła, a następnie do przodu, aby zmniejszyć wysokość koszenia.

UWAGA: Nie należy ustawiać zbyt niskiej wysokości koszenia. Noże mogą uderzyć w ziemię, jeśli powierzchnia trawnika nie jest równa.

Regulacja wysokości koszenia (LB 553iV)

Można ustawiać 5 różnych wysokości koszenia.

1. Przesunąć dźwignię wysokości koszenia do tyłu w celu zwiększenia wysokości koszenia.
2. Przesunąć dźwignię wysokości koszenia do przodu w celu zmniejszenia wysokości koszenia.

UWAGA: Nie należy ustawiać zbyt niskiej wysokości koszenia. Noże mogą uderzyć w ziemię, jeśli powierzchnia trawnika nie jest równa.

Akumulator

OSTRZEŻENIE: Przed rozpoczęciem korzystania z akumulatora należy przeczytać ze zrozumieniem rozdział poświęcony bezpieczeństwu. Należy również przeczytać uważnie instrukcję obsługi dołączoną do akumulatora i ładowarki.

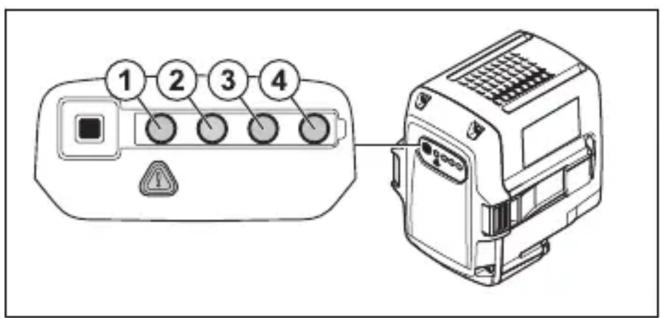

Stan akumulatora

Na wyświetlaczu pokazywane są informacje o stanie naładowania akumulatora i sygnalizowane ewentualne

problemy. Stan naładowania akumulatora jest wyświetlany przez 5 s po wyłączeniu urządzenia lub po naciśnięciu przycisku wskaźnika akumulatora. W przypadku wystąpienia błędu włącza się symbol ostrzegawczy na akumulatorze. Patrz Akumulator na stronie 603.

Diody LED Stan akumulatora
Świecą się wszystkie dio- dy LED.	W pełni naładowany (75–100%).
Świecą się diody LED 1, LED 2, LED 3.	Poziom naładowania aku- mulatora 50–75%.
Świecą się diody LED 1, LED 2.	Poziom naładowania aku- mulatora 25–50%.
Świeci się dioda LED 1. Poziom naładowania aku- mulatora: 0–25%.
Miga dioda LED 1. Akumulator rozładowany. Naładuj akumulator.

Ładowanie akumulatora

Przed pierwszym użyciem należy naładować akumulator. W chwili dostawy do klienta akumulator jest naładowany jedynie w 30%.

Uwaga: Ładowarka do akumulatora musi zostać podłączona do napięcia i częstotliwości wskazanych na tabliczce znamionowej.

Akumulator nie ładuje się, gdy temperatura akumulatora przekracza 50°C. Przed rozpoczęciem ładowania ładowarka zmniejsza temperaturę akumulatora.

1. Podłączyć jeden koniec przewodu zasilającego ładowarki do gniazda ładowarki.
2. Podłączyć drugi koniec przewodu zasilającego ładowarki do gniazda sieciowego z uziemieniem. Dioda ładowarki błyśnie jeden raz na zielono.

1. Włóż akumulator do ładowarki. Kiedy akumulator jest prawidłowo podłączony do ładowarki, włącza się na niej zielona dioda.

1. Akumulator jest całkowicie naładowany, gdy włączą się wszystkie diody. Akumulator można ładować przez maks. 24 godziny.
2. Aby odłączyć ładowarkę od gniazda sieciowego, należy ciągnąć za wtyczkę, a nie za przewód.
3. Akumulator należy wyjąć z ładowarki.

Stan ładowania akumulatora

Akumulator litowo-jonowy Husqvarna można ładować i używać przy różnych poziomach naładowania. Akumulator nie jest uszkodzony. W pełni naładowany akumulator nie będzie się rozładowywał, nawet jeśli zostanie w ładowarce.

Wyświetlacz LED	Stan ładowania
Miga dioda LED 1. 0–25%
Dioda LED 1 świeci, a dio-da LED 2 miga.	25–50%
Diody LED 1 i LED 2 świecą, a dioda LED 3 mi-ga.	50–75%
Diody LED 1, LED 2 i LED 3 świecą, a dioda LED 4 miga.	75–100%
Świecą diody LED 1, LED 2, LED 3 i LED 4	Akumulator całkowicie na-tadowany

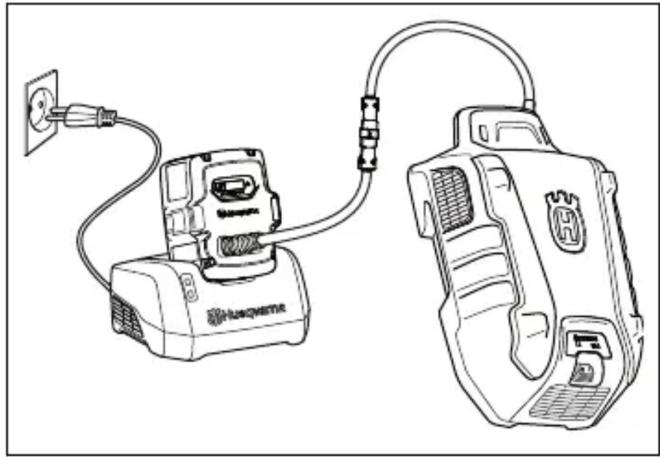

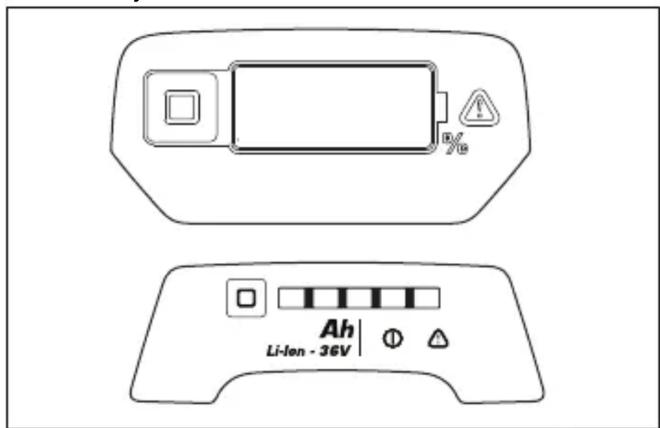

Ładowanie pakietu akumulatorów

Uwaga: Akumulator należy naładować przed pierwszym użyciem. Nowy akumulator jest naładowany jedynie w 30%.

1. Sprawdzić, czy akumulator jest suchy.

2. Podłączyć pakiet akumulatorów do adaptera.

1. Włożyć adapter do ładowarki.
2. Sprawdzić, czy zielona dioda LED ładowania na ładowarce zapali się. Oznacza to, że adapter i pakiet akumulatorów są prawidłowo połączone.

1. Akumulator jest całkowicie naładowany, gdy zapalone są wszystkie diody LED, a adapter wskazuje 100%.

% Ah Li-Ion - 36V

Adapter pokazuje stan naładowania w odstępach co 1%. W początkowym etapie ładowania mogą wystąpić niewielkie odchylenia.

1. Aby odłączyć ładowarkę od gniazdka elektrycznego, wyciągnąć wtyczkę. Nie ciągnąć za przewód.
2. Wyjąć adapter z ładowarki.
3. Odłączyć pakiet akumulatorów od adaptera.

Uwaga: Aby uzyskać więcej informacji, należy zapoznać się z instrukcjami obsługi pakietu akumulatorów i ładowarki akumulatora.

Uruchamianie produktu

1. Unieść pokrywę akumulatora.
2. Umieścić naładowany akumulator w gnieżdzie nr 1 pod pokrywą akumulatora. Aby zapewnić dłuższy czas pracy, należy umieść drugi akumulator w gnieżdzie nr 2.
3. Odłączyć kluczyk bezpieczeństwa od uchwytu.
4. Wsunąć kluczyk w blokadę bezpieczeństwa.

1. Należy pozostawać za maszyną.
2. Nacisnąć przycisk wł./wył. na panelu sterowania. Włączy się wyświetlacz.
3. Poluzować opóźniacz rozruchu.

1. Pchnąć dźwignię hamulca silnika w stronę drążka sterującego.

Korzystanie z napędu kół (LC 551iV)

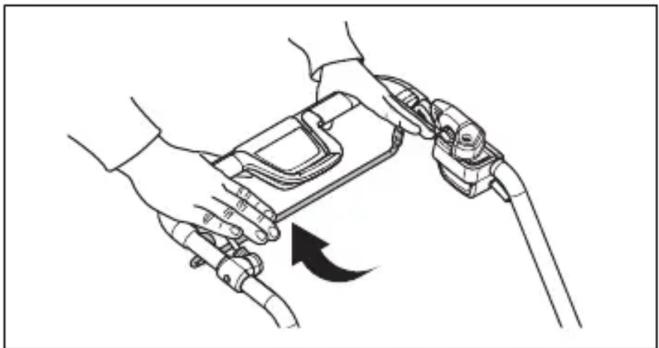

- Pociągnąć dźwignię napędu w kierunku drążka sterującego, aby włączyć napęd.

- Za pomocą przycisków + i - na panelu sterowania można ustawić prędkość jazdy na jeden z 4 poziomów.

- Zwolnić dźwignię napędu, aby odłączyć napęd na przykład w sytuacji zbliżania się do przeszkody.

Korzystanie z napędu kół (LB 553iV)

1. Uruchomić produkt — patrz Uruchamianie produktu na stronie 598.
2. Pociągnąć dźwignię sterowania napędem do góry, aby uruchomić napęd.

1. Nacisnąć przyciski + i –na panelu sterowania, aby ustawić prędkość jazdy.

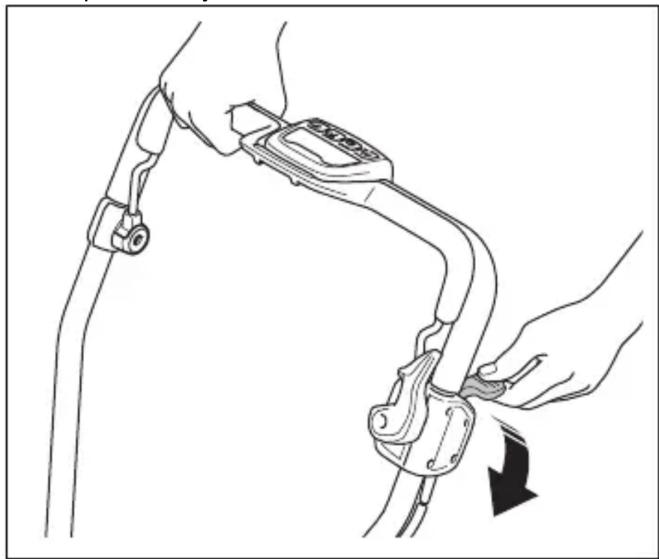

1. Pchnąć dźwignię sterowania napędem w dół, aby odłączyć napęd na przykład w sytuacji zbliżania się do przeszkody.

Przemieszczanie urządzenia z wyłączonym osprzętem tnącym (LB 553iV)

• Włączyć opóźniacz rozruchu.
• Pociągnąć dźwignię sterowania napędem do góry.
• Przytrzymać dźwignię sterowania napędem i przemieścić urządzenie.
• Zwolnić dźwignię sterowania napędem i wyłączyć opóźniacz rozruchu, aby kontynuować pracę.

Korzystanie z funkcji SavE

Urządzenie wyposażone jest w funkcję oszczędzania akumulatora (SavE), która zapewnia dłuższy czas pracy.

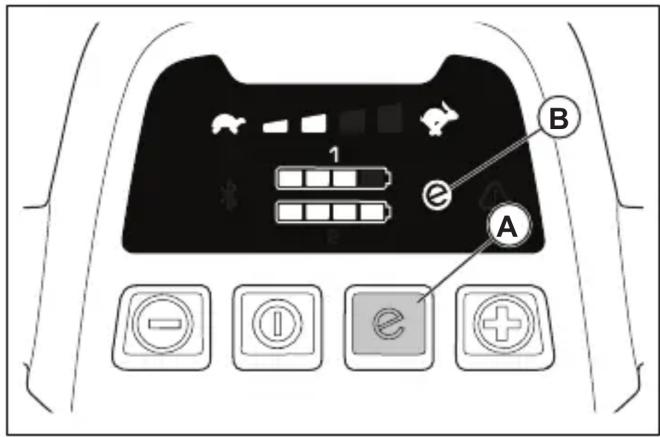

1. Aby uruchomić funkcję, należy nacisnąć przycisk SavE (A). Na wyświetlaczu pojawi się symbol SavE (B).

2. Ponowne naciśnięcie przycisku SavE wyłączy funkcję. Symbol SavE (B) przestanie być wyświetlany.

A B 1 e A

Uwaga: Funkcja SavE zostanie wyłączona automatycznie, jeśli okaże się, że stan podłoża wymaga zastosowania większej mocy. Funkcja SavE ponownie uruchomi się automatycznie, gdy tylko stan podłoża na to pozwoli.

Funkcja PowerBoost

Jeżeli urządzenie jest używane do ścinania mokrej lub długiej trawy, silnik automatycznie zwiększy prędkość obrotową. W celu wydłużenia czasu pracy akumulatora silnik automatycznie powraca do trybu standardowego, gdy funkcja PowerBoost nie jest potrzebna.

Silnik gaśnie

Podczas pracy nóż i silnik mogą chwilowo zatrzymać się z powodu przeszkód, takich jak nagromadzona trawa pod pokrywą zespołu tnącego. W takim przypadku, jeśli dźwignia hamulca silnikowego jest nadal wciśnięta w dół, urządzenie automatycznie uruchamia się ponownie. Jeśli urządzenie nie uruchomi się ponownie w ciągu 5-10 sekund, konieczne może być wyczyszczenie obszaru pod pokrywą zespołu tnącego. Patrz Czyszczenie maszyny od zewnątrz na stronie 603

OSTRZEŻENIE: Jeśli silnik się zatrzyma, urządzenie będzie próbować automatycznie uruchomić się ponownie przez 5-10 sekund. Przed sprawdzeniem pokrywy zespołu tnącego należy odczekać co najmniej 15 sekund.

OSTRZEŻENIE: Przed sprawdzeniem pokrywy zespołu tnącego zwolnić dźwignię hamulca silnikowego, przekręcić kluczyk bezpieczeństwa do pozycji 0, wyjąć akumulator i odczekać co najmniej 5 sekund. Jeśli przeszkoda zostanie usunięta i produkt przypadkowo uruchomi się, można odnieść obrażenia.

Wyłączanie produktu

Urządzenie zatrzymuje się automatycznie, jeśli nie jest używane przez 3 min.

1. Aby wyłączyć silnik, należy zwolnić uchwyt hamulca silnika.

1. Nacisnąć przycisk wł./wył. na panelu sterowania. Wszystkie diody LED i symbole przestaną być wyświetlane.

1. Wyjąć kluczyk z blokady bezpieczeństwa i umieścić go w uchwycie.

Uzyskiwanie dobrych rezultatów

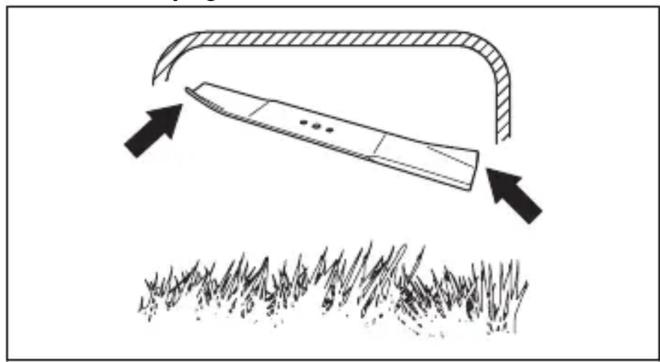

• Używać zawsze dobrze naostrzonych ostrzy. Stępione ostrze daje nierównomierne rezultaty, a ścinana powierzchnia żółknie. Naostrzone ostrze zużywa również mniej energii niż ostrze stępione.
• Nie należy kosić więcej niż ½ długości trawy. Najpierw należy kosić przy użyciu dużej wysokości koszenia. Zbadać rezultaty i obniżyć wysokość koszenia do odpowiedniego poziomu. Jeśli trawa jest bardzo długa, w razie konieczności należy przejechać powoli i ściąć dwukrotnie.
• Kosić za każdym razem w różnych kierunkach, aby uniknąć powstawania pasów na trawniku.
• Utrzymywać osłonę zespołu tnącego w czystości. Nagromadzenie trawy i zanieczyszczeń po wewnętrznej stronie osłony zespołu tnącego może zmniejszyć efekt koszenia. Patrz Czyszczenie maszyny od zewnątrz na stronie 603.

Koszenie trawy bez pojemnika na trawę i przystawki mulczującej (LC 551iV)

1. Unieść tylną pokrywę i wyjąć pojemnik na trawę.
2. Jeżeli zamontowana jest przystawka mulczująca lub nóż mulczujący, należy je wymontować.
3. Przed przystąpieniem do używania urządzenia należy zamknąć tylną pokrywę.

Przegład

Wstęp

OSTRZEŻENIE: Przed przeprowadzeniem konserwacji należy przeczytać i zrozumieć rozdział o bezpieczeństwie.

Do wykonywania wszelkich prac serwisowych i naprawczych konieczne jest specjalistyczne przeszkolenie. Gwarantujemy dostępność profesjonalnych napraw i usług serwisowych. Jeśli dany dealer nie jest autoryzowanym punktem serwisowym, poproś sprzedawcę o informacje na temat najbliższego autoryzowanego punktu serwisowego.

Aby uzyskać więcej szczegółowych informacji, patrz www.husqvarna.com.

Plan konserwacji

Odstępy pomiędzy konserwacjami obliczane są w oparciu o codzienne wykorzystanie produktu. Odstępy te ulegają zmianie, jeśli maszyna nie jest użytkowana codziennie.

Czynności konserwacyjne oznaczone znakiem *, patrz Instrukcje bezpieczeństwa dotyczące obsługi na stronie 585.

	Każde użycie	Co mie-siąc	Co sezon
Przeprowadzić ogólny przegląd. X
Oczyścić pokrywę przekładni. Upewnić się, że do silnika nie przedostała się trawa.	X
Sprawdzić blokadę rozruchu. * X
Sprawdzić, czy urządzenia zabezpieczające są sprawne. * X
Sprawdzić pojemnik na trawę pod kątem zużycia lub uszkodzeń. X
Sprawdzić osprzęt tnący.* X
Sprawdzić osłonę modułu tnącego. * X
Sprawdzić uchwyt hamulca silnika. * X
Sprawdzić, czy przycisk WŁ./WYŁ. działa poprawnie i jest sprawny. X
Sprawdzić akumulator pod kątem uszkodzeń. X
Sprawdzić naładowanie akumulatora. X
Sprawdzić, czy przyciski zwalniające akumulator działają prawidłowo oraz czy blokuje się on na miejscu w urządzeniu.	X
Oczyścić wloty powietrza. Sprawdzić, czy do wlotów powietrza nie przedostały się brud lub trawa.	X
Sprawdzić, czy ładowarka nie jest uszkodzona oraz czy działa prawidłowo. X
Wyczyścić pod pokrywą ochronną (LC 551iV, LB 553iV). X
Sprawdzić połączenia pomiędzy akumulatorem a urządzeniem. Sprawdzić również połączenie pomiędzy akumulatorem a ładowarką.			X

Przegląd ogólny

- Należy upewnić się, że nakrętki i śruby maszyny są dokręcone.

- Upewnić się, że przewody urządzenia nie znajdują się w położeniu, w którym mogłyby ulec uszkodzeniu.

Wymiana ostrza

1. Zablokować ostrze przy użyciu drewnianego bloku.

1. Wykręcić śrubę ostrza, wyjąć podkładkę sprężynową i ostrze.

1. Skontrolować wspornik ostrza oraz śrubę ostrza pod kątem uszkodzeń.

a) Podczas wymiany ostrza lub wspornika ostrza należy również wymienić śrubę ostrza, podkładkę sprężynową i podkładkę cierną.

1. Skontrolować wał silnika, aby upewnić się, że nie jest zgięty.

2. Podczas mocowania nowego ostrza należy skierować zakrzywione końca ostrza ku osłonie modułu tnącego.

1. Umieścić podkładkę cierną i ostrze tak, aby dotykały wspornika ostrza.

1. Upewnić się, że ostrze jest wyrównane względem środka wału silnika.

1. Zablokować ostrze przy użyciu drewnianego bloku.

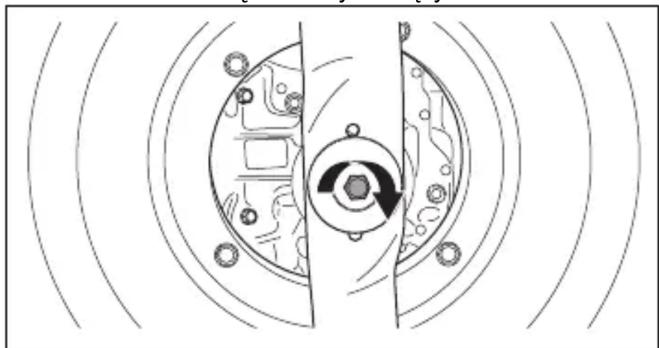

1. Zamocować podkładkę sprężynową i dokręcić śrubę momentem dokręcania wynoszącym 65-75 Nm.

1. Obracać ostrzem za pomocą ręki i sprawdzić, czy obraca się swobodnie.

OSTRZEŻENIE: Stosować rękawice ochronne. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

1. Uruchomić maszynę w celu przetestowania ostrza. Jeśli ostrze nie zostało zamontowane prawidłowo, maszyna będzie wibrować lub rezultaty koszenia będą niezadowalające.

Czyszczenie maszyny od zewnątrz

• Plastikowe części należy czyścić czystą i suchą ściereczką.
• Do czyszczenia urządzenia nie należy używać wody. Woda mogłaby dostać się do akumulatora lub silnika i wywołać zwarcie lub uszkodzenie urządzenia.
• W celu usunięcia liści, trawy i brudu należy użyć szczotki.
• Zdjąć pokrywę ochronną i za pomocą szczotki oczyścić wewnętrzną stronę pokrywy z trawy.

Czyszczenie akumulatora i ładowarki

OSTRZEŻENIE: Do czyszczenia akumulatora i ładowarki nie należy używać wody.

OSTRZEŻENIE: Do czyszczenia akumulatora nie należy używać żadnych substancji chemicznych.

• Przed włożeniem akumulatora do ładowarki należy sprawdzić, czy akumulator i ładowarka są czyste i suche.
• Zaciski akumulatora należy czyścić sprężonym powietrzem lub miękką i suchą szmatką.

- Powierzchnie akumulatora i ładowarki należy czyścić miękką i suchą szmatką.

Kontrola osprzętu tnącego

OSTRZEŻENIE: Aby uniknąć niezamierzonego uruchomienia, należy wyjąć kluczyk, wymontować akumulator i odczekać przynajmniej 5 s.

OSTRZEŻENIE: W trakcie konserwacji narzędzi tnących należy korzystać z rękawic ochronnych. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

1. Należy skontrolować, czy osprzęt tnący nie jest uszkodzony bądź pęknięty. Zawsze wymieniać uszkodzony osprzęt tnący.
2. Obejrzeć ostrze i upewnić się, że nie jest uszkodzone lub stępione.

Uwaga: Po ostrzeniu ostrze należy wypoziomować. Ostrzenie, wymiana i poziomowanie ostrza winno zostać przeprowadzone przez centrum serwisowe. W przypadku uderzenia w przeszkodę, która zatrzymuje maszynę, należy wymienić uszkodzone ostrze. Pozwolić, aby przedstawiciel serwisowy oszacował, czy ostrze można naostrzyć czy wymienić.

Rozwiązywanie problemów

Akumulator

Dioda na akumulatorze Przyczyna Rozwiązanie
Miga zielona dioda LED.	Napięcie akumulatora jest niskie. Naładować akumulator. Patrz Ladowanie akumulatora na stronie 597.
Miga dioda LED błędu. A	kumulator jest słaby. Naładować akumulator. Patrz Akumulator na stronie 603.
	Temperatura środowiska pracy jest zbyt wysoka lub zbyt niska.
	Przepięcie. Sprawdzić, czy napięcie sieciowe jest takie, jak podano na tabliczce znamionowej na urządzeniu.
Dioda LED błędu jest włączona.	Zbyt wysoka różnica między ogniwa-mi akumulatora (1 V).

Ładowarka

Dioda na ładowarce Przyczyna Rozwiązanie
Miga dioda LED błędu.	Temperatura środowiska pracy jest zbyt wysoka lub zbyt niska.	Ładowarkę akumulatora można użytkować w zakresie temperatur od 5°C do 40°C.
Dioda LED błędu jest włączona.		Skontaktować się z autoryzowanym punktem serwisowym.

Panel sterowania

Kod błędu (liczba błysków)	Możliwe usterki Możliwe działania
1 Silnika przekładniowy	jest zbyt gorący. Pozwolić, aby urządzenie ostygło. Upewnić się, że trawa nie przedostała się do przekładni. W razie konieczności oczyścić pokrywę przekładni.
5 Prędkość obrotowa silnika spada zbyt mocno i silnik wyłącza się.		Wyczyścić zespół tnący i zwiększyć wysokość koszenia. Więcej informacji znajduje się w Regulacja wysokości koszenia (LB 548i, LC 551iV) na stronie 596. Jeśli problem utrzymuje się, skontaktować się z warsztatem obsługi technicznej.
8 Akumulator jest słaby.	Naładować akumulator. Patrz	Ładowanie akumulatora na stronie 597.
9 Błąd akumulatora lub brak sygnału z akumulatora.		Prawidłowo umieścić akumulator w urządzeniu i sprawdzić złącze akumulatora. Jeśli mi-ga dioda LED błędu na akumulatorze, patrz Akumulator na stronie 596.
10 Sterownik silnika jest zbyt gorący. Wyłączyć silnik i poczekać, aż ostygnie.
Inne błędy W przypadku wystąpienia innego błędu wyjąć kluczyk bezpieczeństwa oraz akumulator i skonsultować się z autoryzowanym warsztatem obsługi technicznej.

Transport, przechowywanie i utylizacja

Wstęp

OSTRZEŻENIE: Aby uniknąć niezamierzonego uruchomienia w trakcie transportu, należy wyjąć kluczyk bezpieczeństwa, wymontować akumulator i odczekać przynajmniej 5 s.

Ustawianie produktu w pozycji transportowej (LC 551iV)

1. Poluzować dolne pokrętła.

2. Przesunąć pokrętła do dolnych końców rowków po lewej i prawej stronie produktu.

1. Złożyć rękojeść do przodu.

1. Wymontować pojemnik na trawę.

Transport

• Przepisy dotyczące towarów niebezpiecznych mają zastosowanie do dołączonych akumulatorów litowo-jonowych.
• W przypadku transportu komercyjnego należy przestrzegać specjalnych wymagań umieszczonych na opakowaniu i etykietach.
• W trakcie przygotowywania urządzenia do transportu należy upewnić się, że postępuje się zgodnie z przepisami dotyczącymi materiałów niebezpiecznych. Mogą obowiązywać również lokalne przepisy.
• Zawsze wyjmować akumulator na czas transportu.
• Na złączach akumulatora należy przykleić taśmę i upewnić się, że akumulator nie może się przemieszczać w trakcie transportu.
• W trakcie transportu urządzenie należy zamocować.

Przechowywanie

• Zawsze wyjmować akumulator do przechowania.
• Aby uniknąć wypadków, upewnić się, że akumulator jest odłączony od produktu podczas przechowywania.
• Akumulator należy trzymać w zamkniętym i suchym miejscu.

- Akumulator i ładowarkę należy trzymać w suchym miejscu, w którym nie występuje wilgoć ani mróz.

- Na czas przechowywania odłączyć akumulator od ładowarki.

- Nie przechowywać akumulatora w miejscu, gdzie może występować elektryczność statyczna. Nie przechowywać akumulatora w metalowym pojemniku.

- Akumulator należy przechowywać w temperaturze od 5°C do 25°C, w miejscu osłoniętym przed działaniem promieni słonecznych.

- Ładowarkę należy przechowywać w temperaturze od 5°C do 45°C, w miejscu osłoniętym przed działaniem promieni słonecznych.

- Przed odstawieniem urządzenia na dłuższe przechowywanie należy upewnić się, że poziom naładowania akumulatora wynosi 30%–50%.

- Urządzenie, akumulator i ładowarkę należy trzymać w zamkniętym pomieszczeniu, niedostępnym dla dzieci ani osób nieupoważnionych.

- Przed odstawieniem urządzenia na dłuższe przechowywanie należy je wyczyścić oraz przeprowadzić pełny przegląd.

Utylizacja

Symbole znajdujące się na urządzeniu oraz na opakowaniu informują o tym, że nie wolno traktować go jak zwykłego odpadu domowego. Musi ono zostać oddane do odpowiedniego punktu pobierania surowców wtórnych, zajmującego się przetwarzaniem urządzeń elektrycznych oraz elektronicznych.

Przekazując produkt w odpowiednie miejsce, pomagasz przeciwdziałać jego potencjalnemu negatywnemu wpływowi na środowisko naturalne i ludzi. Aby uzyskać więcej informacji na temat recyklingu niniejszego produktu, skontaktować się z urzędem miasta lub gminy, przedsiębiorstwem gospodarki komunalnej albo punktem sprzedaży, w którym produkt został kupiony.

	LB 548i LB 553iV LC 5	51iV
Napęd noży
Typ silnika BLDC (bezszczotko-	wy) 36 V	BLDC (bezszczotko- wy) 36 V	BLDC (bezszczotko- wy) 36 V
Prędkość silnika – SavE, obr./min* 2600 2600	2600
Prędkość silnika – nominalna, obr./min* 3000	3000 3000
Prędkość silnika – duże obciążenie, obr./min*	3300 3300 3300
Moc silnika – maks., kW 1,8 1,8 1,8
Moc silnika – nominalna, kW 1,5 1,5 1,5
Silnik napędowy
Moc silnika – nominalna, kW N/D 0,4 0,4
Prędkość chodu, km/h N/D 3,0-5,0 3,0-5,0
Poziomy regulacji prędkości N/D 4 4
Waga
Cieżar bez akumulatora (kg) 31	38	39,5
Akumulator
Typ akumulatora	Akumulatory z serii Husqvarna	Akumulatory z serii Husqvarna	Akumulatory z serii Husqvarna
Czas pracy na akumulatorze
Czas pracy akumulatora, min, (swobodna praca) z aktywną funkcją SavE, z jednym akumulatorem Husqvarna 9,4 Ah (Bli300).	35	35	30
Czas pracy akumulatora, min, (swobodna praca) w trybie standardowym, z jednym akumulatorem Husqvarna 9,4 Ah (Bli300).	30	30	25
Poziom hałasu55
Zmierzony poziom mocy akustycznej, dB(A)	93	97	97
Poziom głośności, gwarantowana moc akus-tyczna LWA dB(A)	93	98	97
Poziomy głośności56
Poziom ciśnienia akustycznego przy uchu operatora, dB(A)	80	84	84

	LB 548i LB 553iV LC 551iV
Poziomy drgań 57
Uchwyt, m/s2	0,3 1,3 0,3
Osprzęt tnący
Wysokość koszenia, mm 30–60 28–65 26–74
Szerokość koszenia, cm 48 53 51
Standardowe ostrze Ostrze mulczujące	597466510	Ostrze mulczujące 529441810	Ostrze zbierające 597466310
Dodatkowy nóż N/D N/D Ostrze mulczujące			597466410
Pojemność pojemnika na trawę, I N/D N/D 65

* Obroty na minutę

Zatwierdzone akumulatory Typ	Pojemność akumu-latora, Ah	Napięcie, V Waga, funty/kg
BLi20 Litowo-jonowy 4,0	36	2,6/1,2
BLi200	Litowo-jonowy 5,2	36	2,8/1,3
BLi300	Litowo-jonowy 9,4	36	4,1/1,9
BLi550X	Litowo-jonowy 15,6	36	12,4/5,6
BLi950X	Litowo-jonowy 31,1	36	15,4/7,0

Zatwierdzone ładowarki obsługujące określone akumulatory, BLi	Napięcie wejściowe, V	Częstotliwość, Hz	Moc, W
QC80	100–240	50–60	80
QC80F	12	0	80
QC330	100–240	50–60	330
QC500	100–240	50–60	500

Deklaracja zgodności

Deklaracja zgodności UE

Firma Husqvarna AB, SE-561 82 Huskvarna,

Szwecja, tel.: [phone], deklarujemy z pełną

odpowiedzialnością, że produkt:

Opis Kosiarka
Marka Husqvarna
Typ/model LB 548i, LC 551iV, LB 553iV
Identyfikacja Numery seryjne z roku 2022 i nowsze

spełnia wszystkie wymogi określone w odpowiednich

dyrektywach i przepisach UE:

Przepis Opis
2006/42/WE „w sprawie maszyn”
2014/30/UE „w sprawie kompatybilności elektromagnetycznej”
2000/14/WE „dotycząda emisji hałasu do środowiska”
2011/65/UE	„dotycząca ograniczenia użycia niektórych substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym”

oraz został zaprojektowany zgodnie z następującymi

normami i parametrami technicznymi: EN 60335-1:2012/

AC:2014/A11:2014/A13:2017, EN 60335-2-77:2010, EN

62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN

55014-2:2015, EN IEC 63000:2018

Jednostka notyfikowana: 0404, RISE SMP Svensk

Maskinprovning AB, Box 4053, SE-904 03 Umeå,

Sweden potwierdza zgodność z dyrektywą rady

2000/14/WE, procedura oceny zgodności: Załącznik VI.

Informacje dotyczące emisji hałasu, patrz Dane

techniczne na stronie 606.

Huskvarna, 2022-10-14

$$ \Delta \cdot \partial u $$

Claes Losdal, Szef ds. Rozwoju Produkcji/Produkty

ogrodowe, Husqvarna AB

Osoba odpowiedzialna za dokumentację techniczną

ÍNDICE

Introdução....609

Segurança.... 614

Montagem....622

Oryginalne instrukcje
