NAUDOJIMO INSTRUKCIJA LB 553iV HUSQVARNA

LT Operatoriaus vadovas

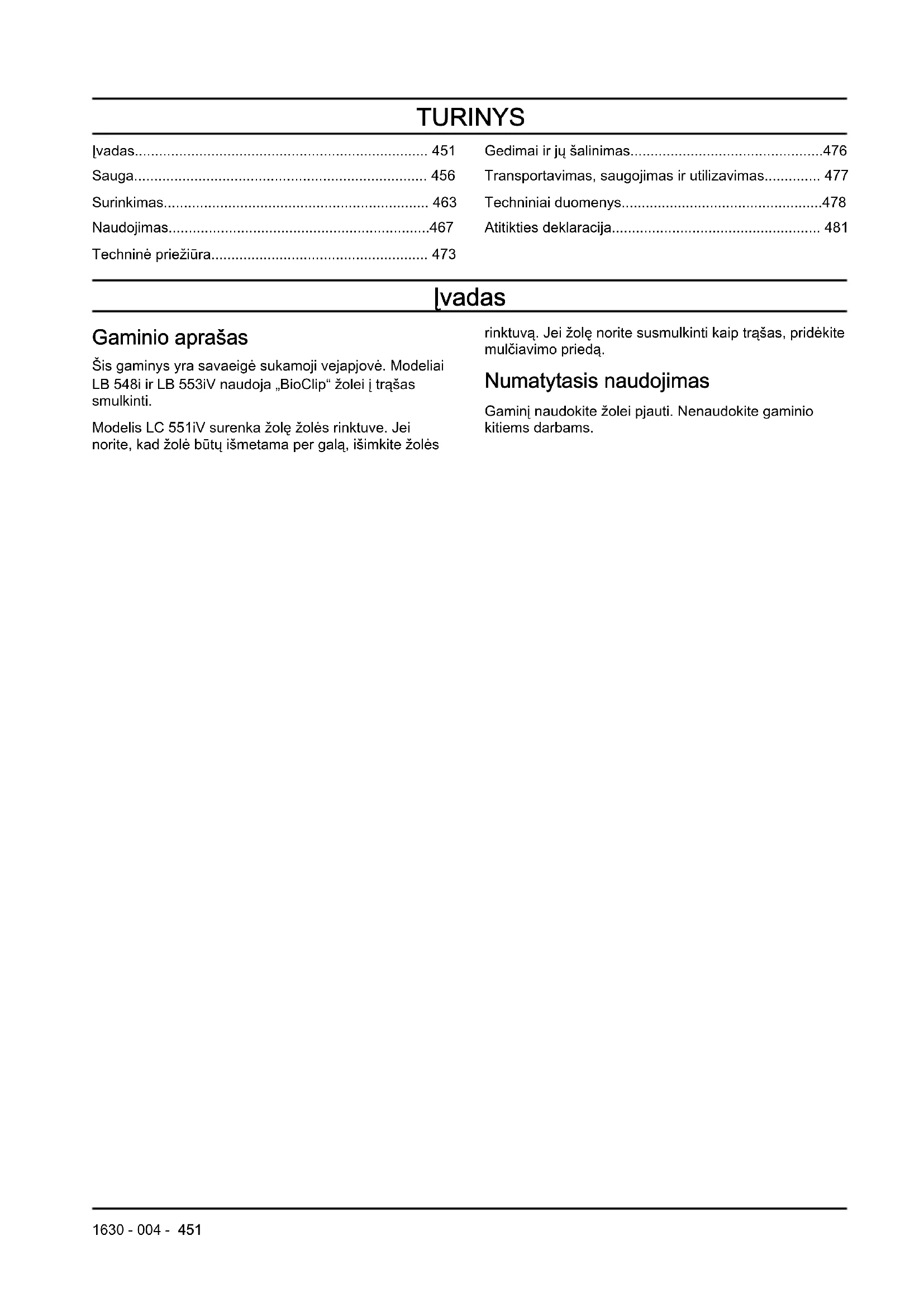

lvadas.... 451
Sauga.... 456
Surinkimas.... 463
Naudojimas....467
Techninė priežiūra.... 473

Gedimai ir jų šalinimas....476

Transportavimas, saugojimas ir utilizavimas...... 477

Techniniai duomenys....478

Atitikties deklaracija.... 481

lvadas

Gaminio aprašas

Šis gaminys yra savaeigė sukamoji vejapjovė. Modeliai LB 548i ir LB 553iV naudoja „BioClip“ žolei į trąšas smulkinti.

Modelis LC 551iV surenka žolę žolės rinktuve. Jei norite, kad žolė būtų išmetama per galą, išimkite žolės

rinktuvą. Jei żolę norite susmulkinti kaip trąšas, pridėkite mulčiavimo priedą.

Numatytasis naudojimas

Gaminj naudokite žolei pjauti. Nenaudokite gaminio kitiems darbams.

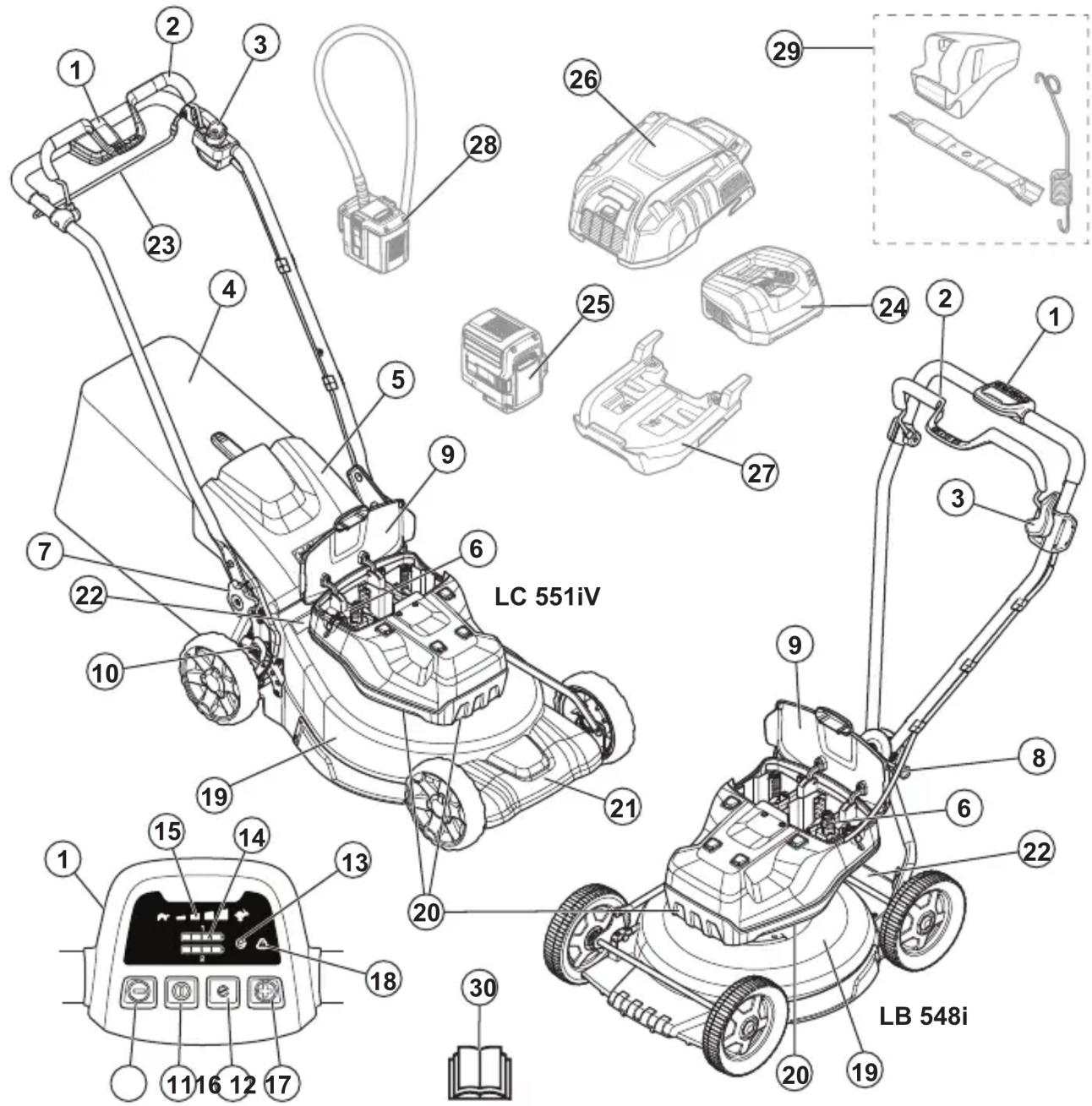

1. Valdymo skydelis
2. Variklio stabdymo rankena
3. Apsauga nuo netyčinio paleidimo
4. Žolès rinktuvas (LC 551iV)
5. Galinis dangtis (LC 551iV)
6. Apsauginis raktelis
7. Rankenèlè (LC 551iV)
8. Reguliavimo svirties rankenèlè (LB 548i)
9. Akumuliatoriaus gaubtas
10. Pjovimo aukščio valdiklis (LC 551iV)
11. Mygtukas ON/OFF (jjungti / išjungti)

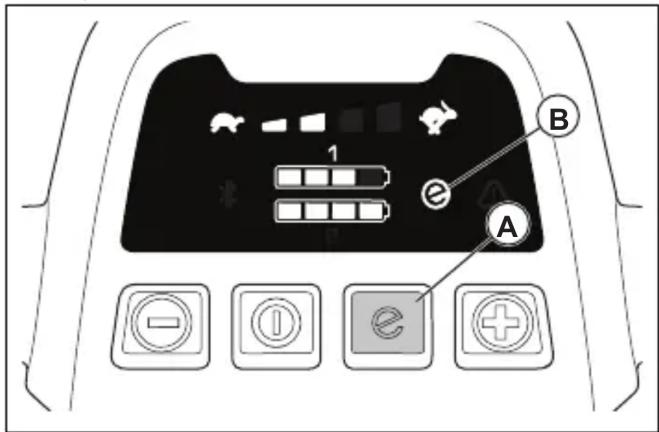

12. „SavE“ mygtukas

13. „SavE“ indikatorius

14. Akumuliatoriaus indikatorius
15. Greičio indikatorius
16. Greičio mažinimo mygtukas
17. Greičio didinimo mygtukas
18. Klaidos diodas
19. Pjovimo gaubtas
20. Oro ¡leidimo angos
21. Apsauginis gaubtas (LC 551iV)
22. Vardinių parametru plokštelė
23. Pavaros rankena (LC 551iV)

24. Akumuliatoriaus įkroviklis (priedas)

25. Akumuliatorius (priedas)

26. Akumuliatorių blokas (priedas)

27. Adapterio plokštelė (priedas)

28. Akumuliatorių bloko adapteris (priedas)

29. Mulčiavimo rinkinys (LC 551iV)
30. Naudojimo instrukcija

Gaminio apžvalga (LB 553iV)

LB 553iV

1. Valdymo skydelis
2. Variklio stabdymo rankena
3. Apsauga nuo netyčinio paleidimo
4. Apsauginis raktelis

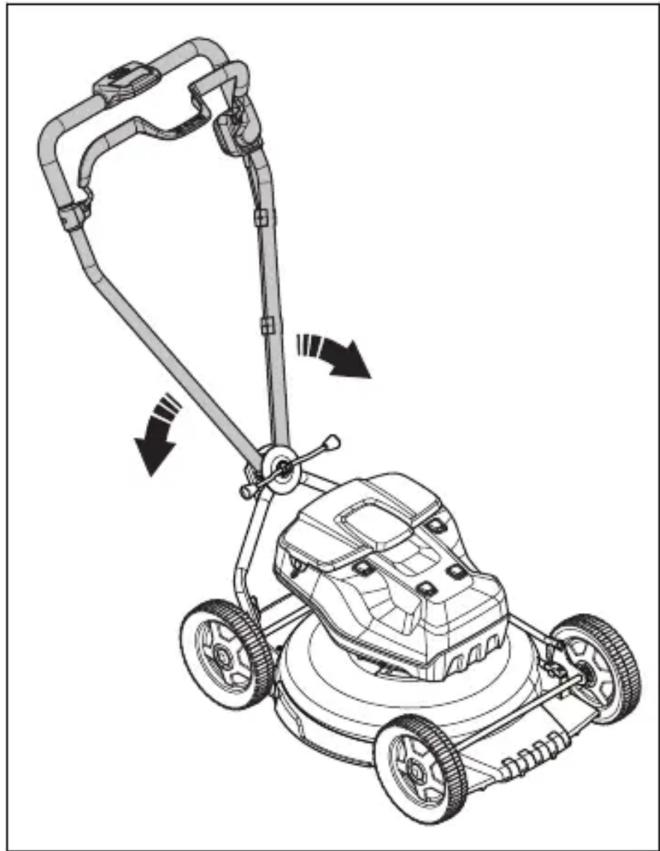

5. Rankenos reguliavimo svirtis
6. Akumuliatoriaus gaubtas
7. Pjovimo aukščio valdiklis
8. Mygtukas ON/OFF (jjungti / išjungti)
9. „SavE“ mygtukas
10. „SavE“ indikatorius
11. Akumuliatoriaus indikatorius
12. Greičio indikatorius
13. Greičio mažinimo mygtukas
14. Greičio didinimo mygtukas
15. Klaidos diodas
16. Pjovimo gaubtas
17. Oro ¡leidimo angos

18. Apsauginis gaubtas

19. Nominaliujų parametru plokštelė

20. Pavaros perjungimo svirtis
21. Akumuliatoriaus jkroviklis (priedas)
22. Akumuliatorius (priedas)
23. Akumuliatorių blokas (priedas)
24. Adapterio plokštelė (priedas)
25. Akumuliatorių bloko adapteris (priedas)
26. Naudojimo instrukcija

Simboliai ant gaminio

lSPÈJIMAS. Šis gaminys gali būti pavojingas ir rimtai sužeisti arba pražudyti

naudotoją arba aplinkinius. Būkite atsargūs ir tinkamai naudokite gamini.

Prieš naudodami gaminį atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad instrukcijas suprantate.

Asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo darbo zonos.

Saugokitės išmetamų ir rikošetu atšokusių daiktų.

Įspėjimas. Saugokite rankas bei kojas ir nekiškite jų prie besisukančio peilio.

Įspėjimas. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių dalių.

Prieš remontuodami ar atlikdami techninę apžiūrą, išimkite apsauginį raktelį.

Aplinkosaugos simbolis.Gaminys ar gaminio pakuotė nepriskiriami buitinėms atliekoms. Nuvežkite jį į įgaliotą elektros ir elektronikos įrenginių utilizavimo vietą.

Šis gaminys atitinka taikomas ES direktyvas.

Šis gaminys atitinka taikytinų JK reglamentų nuostatas.

Šis gaminys atitinka taikomas Eurazijos muitų sajungos direktyvas.

Šis gaminys atitinka taikomas UkrSEPRO direktyvas.

Šis gaminys atitinka taikomas RMC direktyvas. Taikoma tik AU / NZ.

Triukšmo emisijos į aplinką ženklinimas atitinka ES ir Jungtinės Karalystės direktyvas bei reglamentus ir Naujojo Pietų Velso įstatymą „2017 m.

aplinkos apsaugos (triukšmo kontrolės) reglamentas“. Gaminio garantuotasis garso galios lygis nurodytas Techniniai duomenys psl. 478 ir etiketėje.

IPX4

Apsaugotas nuo vandens purslu.

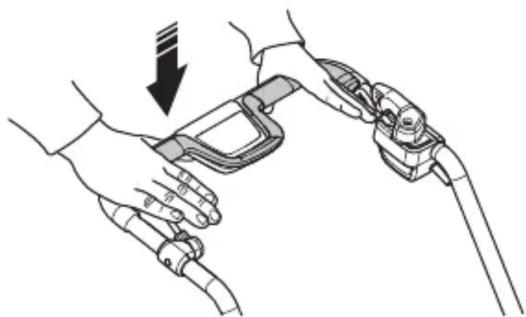

Paleidimo procedūra: pa- spauskite IJUNGIMO / IŠJUNGIMO mygtuka, at- leiskite apsau- gą nuo netyči- nio paleidimo, nuspauskite variklio stabdy- mo rankeną.

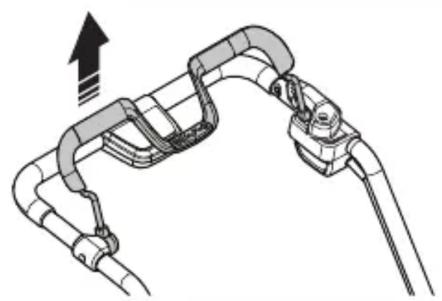

Norėdami sustabdyti variklį, atleiskite variklio stabdymo rankeną.

Lètai

Greitai

Nuskaitomas kodas

Pasižymėkite: Kiti ant gaminio pateikti simboliai (etiketės) skirti kai kurių rinkų sertifikavimo reikalavimams.

Etiketè ant gaminio

PAVOJINGA – rankas ir kojas laikykite toliau

Atsakomybė už gamini

Kaip nurodyta atsakomybės už gamini įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;
- gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;
- gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;
- gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas.

Sauga

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias instrukcijos dalis.

PERSPÈJIMAS:

Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminj, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų.

Pasižymėkite: Naudojama pateikti daugiau, nei būtina esamoje situacijoje, informacijos.

Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.
• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.

• Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti gamini konkrečioje situacijoje, sustabdykite darba ir prieš tęsdami darba pasitarkite su „Husqvarna“ pardavimo atstovu.

• Atsiminkite, kad už nelaimingus atitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.

• Rūpinkitės gaminio švara. Įsitikinkite, kad galite aiškiai perskaityti ženklus ir lipdukus.
• Neleiskite vaikams bei suaugusiesiems, nesusipažinusiiems su instrukcijomis, naudotis jrenginiu. Gali būti, kad pagal vietos teisės aktus ribojamas naudotojo amžius.
• Visada prižiūrėkite gaminį naudojanti fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.
• Neeksploatuokite gaminio, jeigu esate pavargę, sergate, vartojote alkoholio, narkotikų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką ar koordinacija.
• Neeksploatuokite gaminio, jei jis sugadintas.
• Nekeiskite gaminio ir nenaudokite jo, jei jì galèjo pakeisti kiti.

Sauga darbo vietoje

PERSPĖJIMAS: Prieš naudodami gaminį,

perskaitykite toliau esančius įspėjimus.

• Prieš naudodami gamini nuo darbo zonos pašalinkite tokius objektus, kaip šakos, šakelės ir akmenys.
• Atsitrenkę į pjovimo įrangą objektai gali atšokti ir sužeisti asmenis bei sugadinti daiktus. Šalia esantiems asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo gaminio.
• Gaminio niekuomet nenaudokite blogu oru, pvz., kai pakyla rūkas, lyja, pučia stiprus vėjas, stipriai šąla ir gali žaibuoti. Darbas gaminiu blogu oru arba drėgnose ar šlapiose vietose yra marginantis. Blogu oru gali susidaryti pavojingos sąlygos, pvz., slidūs paviršiai.
• Saugokitės asmenų, daiktų ir tam tikrų situacijų kurios gali neleisti saugiai naudoti gaminio.
• Saugokitės kliūčių, pvz., šaknu, akmenų, šakelių, duobių ir griovių. Aukštoje žolėje kliūtys gali būti nematomos.
• Gali būti pavojinga pjauti žolę įkalnėse. Nepjaukite pernelyg stačiuose šlaituose.

Nenaudokite gaminio, jei šlaitas yra statesnis nei 15°

• Būkite ypač atsargūs keisdami judėjimo kryptį ant kalno šlaitų. Šlaitus pjaukite skersai. Nevažiuokite į viršų ir žemyn.
• Būkite atsargūs artėdami prie nematomų kampų ir daiktų, kurie užstoja vaizda.

Darbo sauga

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Gaminį naudokite tik vejų žolei pjauti. Neleidžiama jo naudoti kitoms užduotims atlikti.
• Naudokite asmenines apsaugines priemones. Žr. Asmeninės apsauginės priemonės psl. 459.
• lšitikinkite, kad žinote, kaip greitai sustabdyti variklj nelaimės atveju.
• Nenaudokite gaminio lietuje arba drėgnoje aplinkoje. ľ gaminį patekus vandens, padidėja elektros smūgio pavojus.
• Nenaudokite gaminio tinkamai neuždengę peilio ir neuždėję kitų dangčių. Netinkamai uždėtas peilis gali atsilaisvinti ir sužeisti.

- Užtikrinkite, kad peilis neatsitrenktų į tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti peilį ir sulenkti variklio veleną. Sulenkta ašis sukelia didelę vibraciją ir kyla didžiulis pavojus, kad peilis atsilaisvins.

- Jei i peilj atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gamini. Sustabdykite variklj, ištraukite apsauginj raktelj ir išimkite akumuliatorių. Patikrinkite, ar gaminys neapgadintas. Pataisykite sugadintas dalis arba remonto darbus perleiskite įgaliotajam techninės priežiūros atstovui.

- Niekada nepritvirtinkite variklio stabdymo rankenos prie rankenos visam laikui, kai variklis veikia.

- Padėkite gamini ant stabilaus, plokščio paviršiaus ir paleiskite jį. Patikrinkite, ar peilis neliečia žemės ar kokių kitų daiktų.

- Visada būkite už gaminio, kai jį naudojate.

- Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi rankas laikykite ant rankenos, kai naudojate gamini. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių peilių.

• Dirbant varikliui nepakreipkite gaminio.
• Būkite atsargūs, kai gaminj traukiate atgal.
• Dirbant varikliui niekada nekelkite gaminio. Jei reikia pakelti gamini, pirmiausia išjunkite variklj, ištraukite apsauginj raktelj ir išimkite akumuliatorių.
• Naudodami gaminį neikite atgal.
• Veždami jrenginj per zonas be žolės, pvz., žvirgždo, akmenų ir asfalto takelius, sustabdykite variklj.
• Dirbant varikliui nebėkite su gaminiu. Naudodami gaminį visada eikite.
• Prieš pakeisdami pjovimo aukštį pirmiausia išjunkite variklj. Niekada nereguliuokite varikliui veikiant.
• Niekada nepaleiskite gaminio iš akių, kai veikia variklis. Išjunkite variklj ir įsitikinkite, kad pjovimo įranga nesisuka.

Naudojimo saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.

- Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.

- Dévékite storas, ilgas kelnes.

- Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite apsaugines pirštines.

Gaminio apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Nesinaudokite gaminiu, jei jo apsauginės priemonės yra netvarkingos.
• Nepašalinkite ir nemodifikuokite gaminio apsauginių priemonių.
• Reguliariai tikrinkite apsaugines priemones. Jei apsauginės priemonės yra pažeistos, pasitarkite su „Husqvarna“ techninės priežiūros atstovu.

Atlikite pjovimo gaubto patikra.

Pjovimo gaubtas sumažina gaminio vibracijas ir sumažina disko keliamą sužeidimų pavojų.

- Apžiūrėkite pjovimo gaubta, kad įsitikintumėte, jog nėra pažeidimų, pvz., įtrūkių.

Apsauginis raktelis

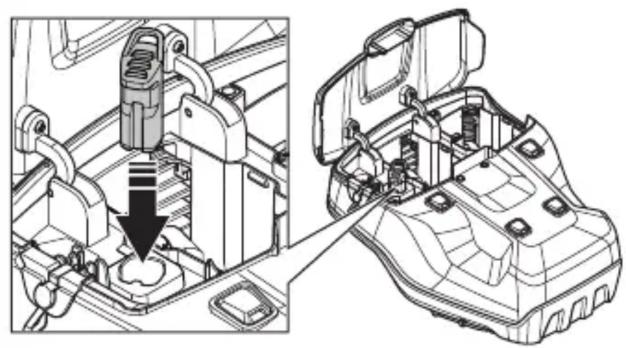

Apsauginis raktelis yra po akumuliatoriaus gaubtu. Apsauginis raktelis prijungia akumuliatorių, kuris tiekia varikliui energiją.

Norėdami patikrinti apsauginį raktelį

Apsauginis raktelis prijungia akumuliatorių, kuris tiekia varikliui energiją.

- Paleidžia ir sustabdo variklj. Jei apsauginis raktelis veikia tinkamai, variklj galima paleisti tik įstačius raktelį į apsauginę spynelę.

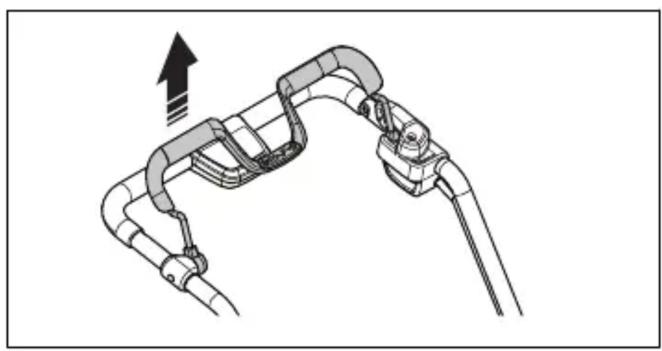

Variklio stabdymo rankena

Variklio stabdymo rankena sustabdo variklj. Atleidus variklio stabdymo rankeną variklis sustoja.

Norėdami patikrinti variklio stabdį, paleiskite variklj ir atleiskite variklio stabdymo

rankeną. Jei variklis nesustoja per 3 sekundes, paprašykite, kad įgaliotasis „Husqvarna“ techninės priežiūros atstovas sureguliuotų variklio stabdį.

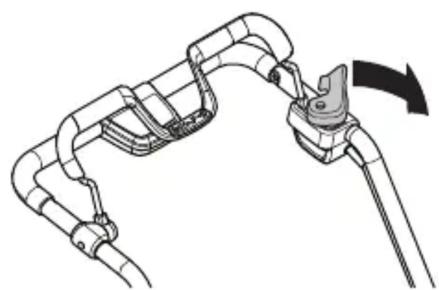

Apsaugos nuo netyčinio užvedimo patikrinimas

Patikrinkite apsaugą nuo netyčinio užvedimo ir įsitikinkite, kad ji neleidžia užvesti variklio.

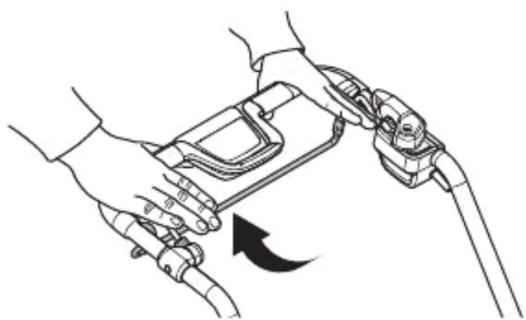

1. Pastumkite variklio stabdymo rankeną link gaminio rankenos. Apsauga nuo netyčinio užvedimo neleidžia judėti.
2. Išstumkite apsaugą nuo netyčinio užvedimo.

1. Atleiskite apsaugą nuo netyčinio užvedimo ir įsitikinkite, kad ji grįžta į savo pradinę padėtį.

Akumuliatorių naudojimo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Kaip susijusių „Husqvarna“ gaminių maitinimo šaltinį naudokite tik „Husqvarna“ įkraunamus akumuliatorius. Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.
• Nenaudokite nejkraunamų akumuliatorių.
• Elektros smūgio pavojus. Nejunkite akumuliatoriaus gnybtų prie raktų, monetų, atsuktuvų ar kitų metalinių daiktų. Galite suketi akumuliatoriaus trumpajį jungimą.
• Nekiškite objektų i akumuliatoriaus oro angas.
• Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sprogti ir sukelti terminius ir (arba) cheminius nudegimus.
• Saugokite akumuliatorių nuo lietaus ir drėgmės.

• Saugokite akumuliatorių nuo mikrobangų ir aukšto slėgio.

• Nebandykite akumuliatoriaus išmontuoti ar sulaužyti.

• Jei iš akumuliatoriaus teka skystis, saugokite nuo jo kūną ir akis. Jei palietėte skystį, gerai nuplaukite šią vietą vandeniu ir kreipkitės pagalbos į medikus.
• Akumuliatorių naudokite nuo -10 °C iki 40 °C temperatūroje.
• Nevalykite akumuliatoriaus ar jkroviklio vandeniu. Žr. Akumuliatoriaus ir akumuliatoriaus jkroviklio valymas psl. 475
• Nenaudokite sugadinto arba pažeisto akumuliatoriaus.
• Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, monetų, juvelyrinių dirbinių.

lkroviklio sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• „Husqvarna“ pakaitiniams akumuliatoriams ikrauti naudokite tik QC akumuliatorių ikroviklius.
• Elektros smūgio ar trumpojo jungimo pavojus. Nekiškite objektų i įkroviklio oro

angas. Nebandykite išmontuoti akumuliatoriaus įkroviklio. Neprijunkite įkroviklio gnybtų prie metalinių daiktų. Naudokite patvirtintą elektros tinklo lizdą.

• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkaus ar netgi mirtino sužeidimo pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.
• Nuolat patikrinkite akumuliatoriaus įkroviklio maitinimo laidą, ar jis nepažeistas ir nėra įtrūkimų.
• Nekelkite akumuliatoriaus jkroviklio už maitinimo laido. Norėdami atjungti akumuliatoriaus jkroviklj nuo elektros lizdo, traukite už kištuko. Netraukite už elektros laido.
• Maitinimo laidą ir ilginamuosius kabelius saugokite nuo vandens, alyvos ir aštrių kampų. Būkite atidūs, kad kabelio neprispaustų durys, tvoros ar pan. Priešingu

atveju įkrovikliu gali imti tekėti elektros srovė.

• Nevalykite akumuliatoriaus ikroviklio vandeniu.

• Akumuliatoriaus įkroviklį gali naudoti vaikai nuo 8 metų amžiaus ir kiti asmenys su ribotais fiziniais, jutiminiais ar protiniais sugebėjimais, arba stokojantys patirties ar žinių, jei yra prižiūrimi arba instruktuoti dėl saugaus akumuliatoriaus įkroviklio naudojimo ir supranta gresiančius pavojus. Vaikams su akumuliatoriaus įkrovikliu žaisti negalima. Be priežiūros vaikai neturėtų valyti prietaiso ir atlikti naudotojo priežiūros darbų.

• Akumuliatorių įkrovikliu nekraukite neįkraunamų akumuliatorių.

• Nenaudokite akumuliatoriaus jkroviklio šalia degių arba koroziją sukeliančių medžiagų. Neuždenkite jkroviklio. Pastebėję dūmus ar liepsną, ištraukite akumuliatoriaus jkroviklio kištuką.
• Nenaudokite sugadinto arba pažeisto akumuliatoriaus ikroviklio.
• l'kraukite akumuliatorių tik viduje, gerai vėdinamoje patalpoje, saugodami nuo

saulès spindulių. Nekraukite akumuliatoriaus drėgnomis sąlygomis.

Priežiūros saugos instrukcijos

PERSPĖJIMAS: Prieš imdamiesi naudoti gamini perskaitykite toliau nurodytus įspėjamuosius nurodymus.

• Prieš atlikdami gaminio priežiūros darbus, ištraukite apsauginį raktelį.
• Kad gaminys tarnautų ilgiau ir sumažėtų nelaimingų atsitikimų pavojus, tinkamai atlikite priežiūros darbus. Profesionalius remonto darbus leiskite atlikti patvirtintam techninės priežiūros atstovui. Jei reikia daugiau informacijos, kreipkitės į artimiausią techninės priežiūros atstovą.

• Atlikite tik naudojimo instrukcijoje nurodytus techninės priežiūros darbus.

• Naudodami pjovimo įrangą, mūvėkite storas darbines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

• Kad darbas vyktų saugiai ir efektyviai, pasirūpinkite, kad pjovimo briaunos būtų aštrios.
• Leiskite savo techninės priežiūros atstovui reguliariai tikrinti gamini ir atlikti reikiamus nustatymo ir remonto darbus.
• Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis.
• Laikykitės priedų keitimo nurodymų. Naudokite tik gamintojo priedus.
• Kai nenaudojate, laikykite gamini, akumuliatorių ir akumuliatoriaus įkroviklį atskirai, sausoje užrakintoje patalpoje. Pasirūpinkite, kad vaikai ir pašaliniai asmenys negalėtų pasiekti gaminio, akumuliatoriaus ar akumuliatoriaus įkroviklio.

Surinkimas

lvadas

PERSPĖJIMAS: Prieš surinkdami gamini perskaitykite ir supraskite skyrių apie saugą.

Akumuliatorių bloko (priedas) įstatymas ir išėmimas

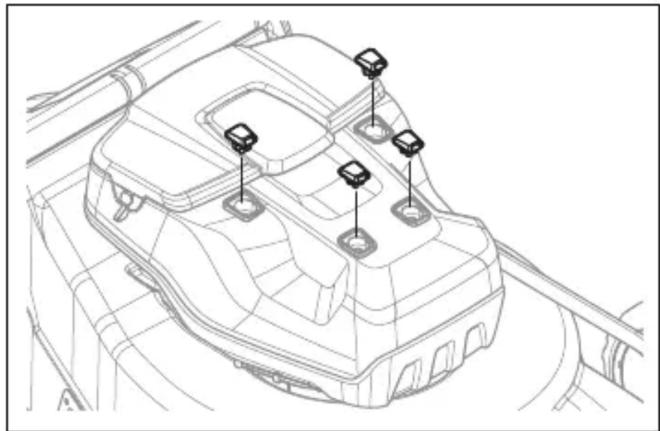

1. Nuo variklio gaubto nuimkite 4 guminius dangtelius ir išsukite 4 varžtus.

1. Uždėkite adapterio plokštelę ant variklio gaubto.

2. Pritvirtinkite adapterio plokštelę 4 pridedamais varžtais 5–6 Nm jėga.

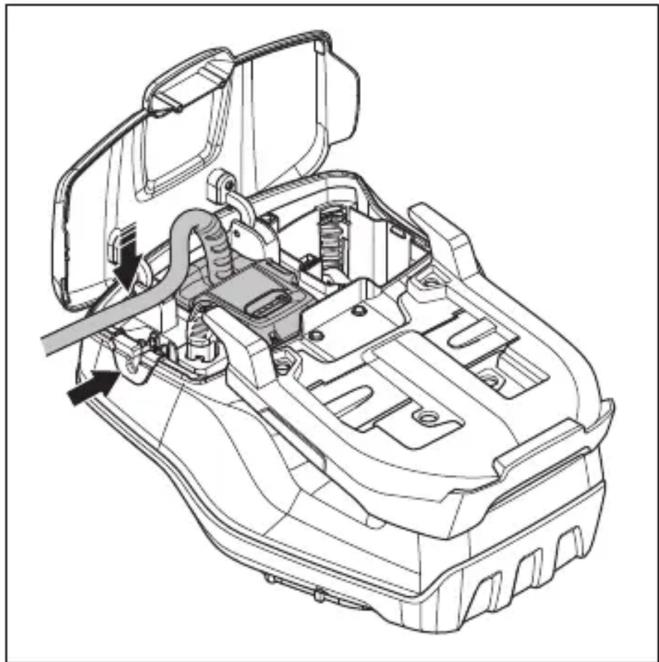

1. Atidarykite akumuliatoriaus dangtį.
2. Išimkite akumuliatorių iš 1 lizdo.

1. Stumkite akumuliatoriaus adapteri i akumuliatoriaus skyriu, kol išgirkite spragtelėjimą.

1. Praveskite akumuliatoriaus adapterj per kamštelio angą. Pritvirtinkite laidą spaustuku.

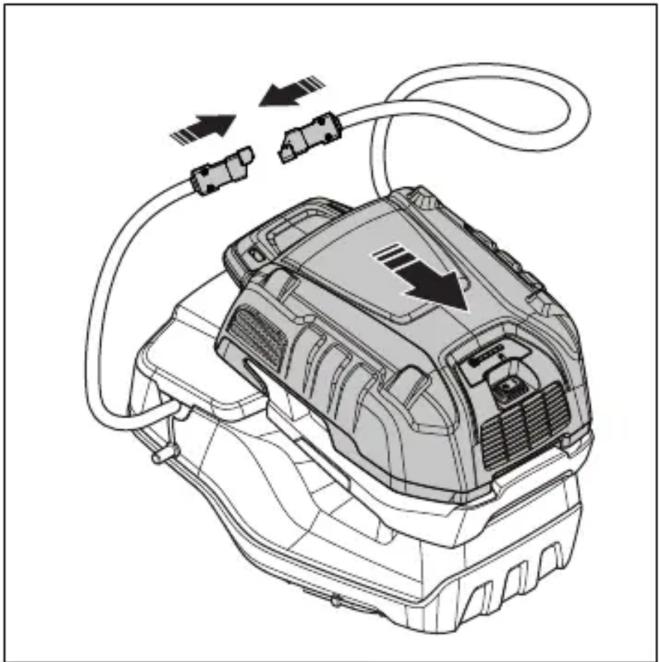

1. Uždėkite akumuliatorių bloką ant akumuliatoriaus adapterio.
2. Prijunkite akumuliatorių bloką prie akumuliatoriaus adapterio.

1. Pritvirtinkite akumuliatoriaus adapterio laidą prie rankenos 3 juostelėmis.

1. Išimkite akumuliatorių bloką atvirkštine tvarka.

PERSPĖJIMAS: Nepritvirtinkite laido prie rankenos per laisvai. Laidas gali nukristi nuo rankenos ir sukelti sužalojima.

Rankenos reguliavimas (LC 551iV)

1. Atsukite apatines rankenèles.

2. Stumkite rankenėles iki apatinio griovelių krašto kairėje ir dešinėje produkto pusėje.

1. Nustatykite rankenos aukštį i vieną iš dviejų aukščio padėčių.
2. Stumkite rankenėles į viršų link rankenos, kol jos sustos ir išgirsite spragtelėjima.

CLICK!

1. Iki galo priveržkite rankenėles.

Rankenos surinkimas (LB 548i, LB 553iV)

1. Nuimkite rankenos veržlę ir poveržlę nuo plokštės ant viršutinės rankenos.
2. |statykite viršutinę rankeną i vietą virš apatinės rankenos.

PASTABA: Užtikrinkite, kad laidai nejstrigs ir nebus pažeisti.

1. Uždėkite poveržlę ir rankenos reguliavimo svirtį.

1. Naudodami produktą netoli sienos, pasukite rankeną i šoną, norėdami geros valdymo padėties.

Žolès rinktuvo montavimas (LC 551iV)

1. Idèkite žolès rinktuvo rèmą i žolès krepši taip, kad standi krepšio dalis būtų apačioje. Rèmo rankeną laikykite žolès krepšio viršuje.

1. Istatykite žolės rinktuvo rémo apatinę dalį i griovelį žolės rinktuvo apačioje.

2. Pritvirtinkite žolės krepšį prie žolės rinktuvo rémo fiksatoriais.

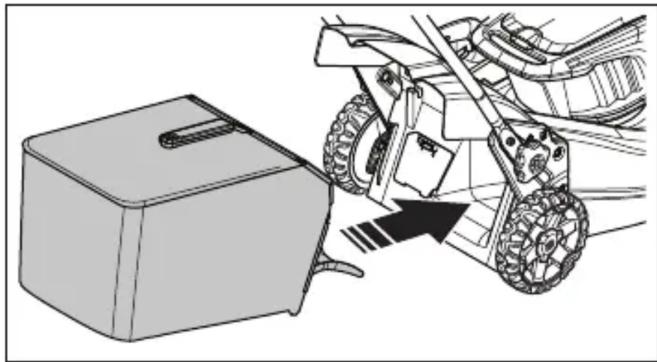

1. Pakelkite galinį dangtį.
2. Prikabinkite žolės rinktuvą prie viršutinio važiuoklės krašto.
3. Idėkite apatinę žolės rinktuvo dalį i žolės išmetimo kanalą.

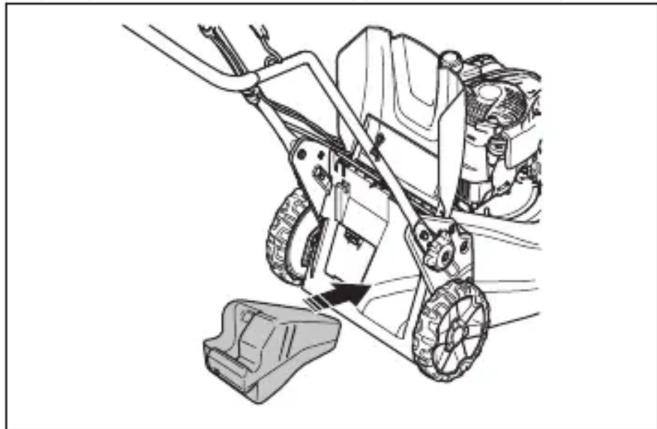

Mulčiavimo priedo montavimas (LC 551iV priedas)

1. Pakelkite galinį gaubtą ir išimkite žolės rinktuva.
2. Istatykite mulčiavimo prieda i išmetimo kanala.

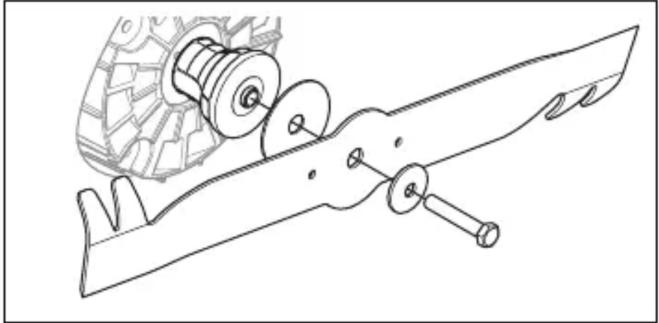

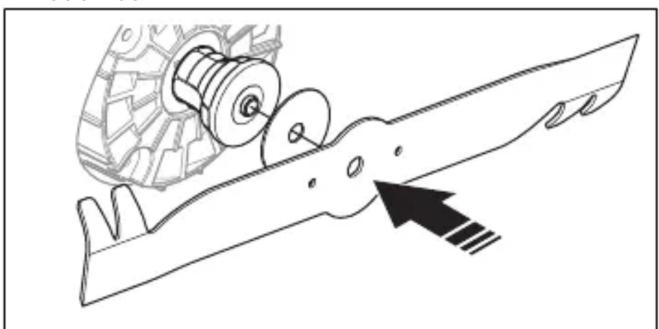

1. Pakeiskite peilj mulčiavimo peiliu, pridedamu prie mulčiavimo rinkinio. Žr. Peilio keitimas psl. 474.

Naudojimas

lvadas

PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite saugos skyriaus informacija.

Husqvarna Connect

Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas:

• Papildoma informacija apie gamini.
• Informacija ir patarimai apie gaminio dalis ir priežiūrą.

Norèdami pradèti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę i mobilųjį įrenginį.
2. Užsiregistruokite „Husqvarna Connect“ programėlėje.
3. Norėdami prisijungti ir užregistruoti gamini, vykdykite „Husqvarna Connect“ programėlėje pateiktas instrukcijas.

Husqvarna Fleet Services™

„Husqvarna Fleet Services“™“ yra debesijos sprendimas, leidžiantis komercinio parko valdytojui stebėti visus gaminius. Būtina turėti „Husqvarna Fleet Services™“ jutiklį, įrengtą gaminyje. Gaminys paruoštas įrengti „Husqvarna Fleet Services™“ jutiklį. Daugiau informacijos apie „Husqvarna Fleet Services™“Žr. www.husqvarna.com.

Jutiklio paruošimas (priedas)

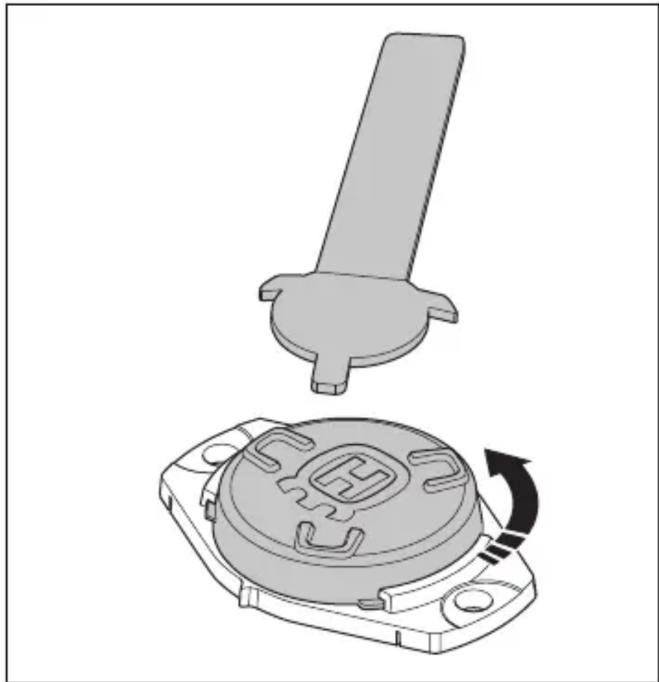

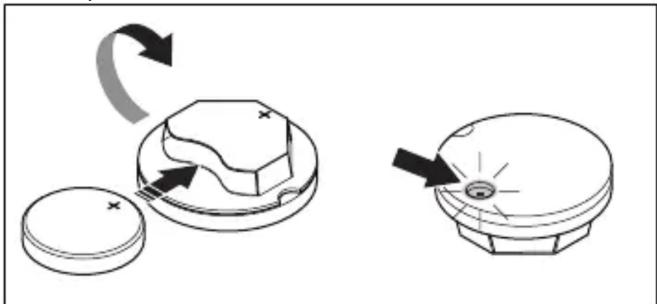

1. Atidarykite jutiklio dangtį jutiklio raktu.

1. Nuimkite jutiklj.
2. Prijunkite akumuliatorių prie jutiklio. |sižiebia jutiklio lemputė.

1. Atsisiųskite programėlę „Husqvarna Fleet Services™ “.
2. Prisijunkite prie programèlès Husqvarna Fleet Services™.
3. Susiekite. Žr. Programėlės ir gaminio susiejimo operacija psl. 467

Programėlės ir gaminio susiejimo operacija

1. Prisijunkite prie programėlės Husqvarna Fleet Services™.
2. Programėlėje pasirinkite savo gamini.
3. Nuskaitykite kodą už jutiklio mobiliuoju įrenginiu, kad įdiegtumėte jutikli programėlėje.

Pasižymėkite: Programėlės ir gaminio susiejimo operaciją pakanka atlikti vieną kartą.

Jutiklio diegimas

1. Isitikinkite, kad jutiklis susietas su programèle Husqvarna Fleet Services™. Žr. Programėlės ir gaminio susiejimo operacija psl. 467.

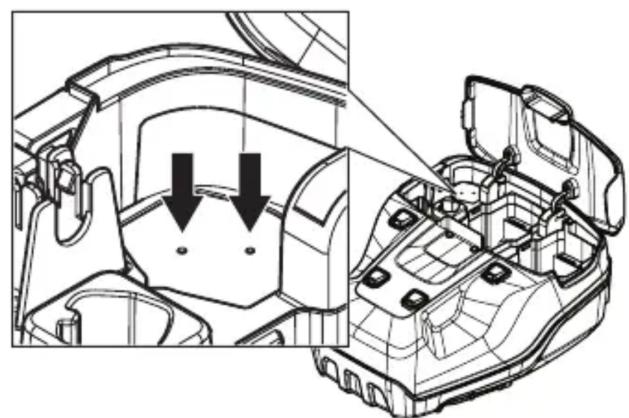

2. Pragržkite 2 angas ties gaubto lizdo žymėmis.

Pasižymėkite: Įsitikinkite, kad angos vienodo skersmens kaip prie jutiklio pridedamos kniedės.

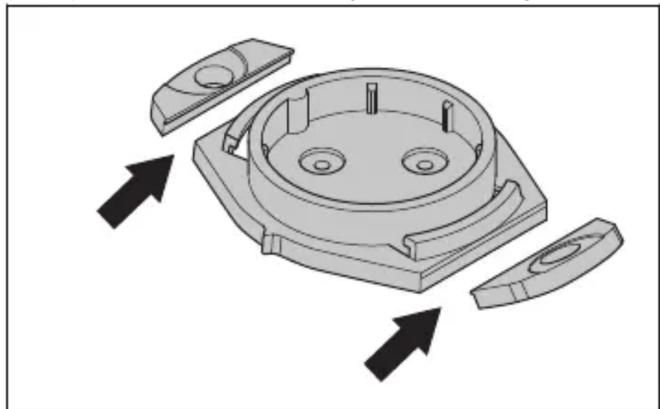

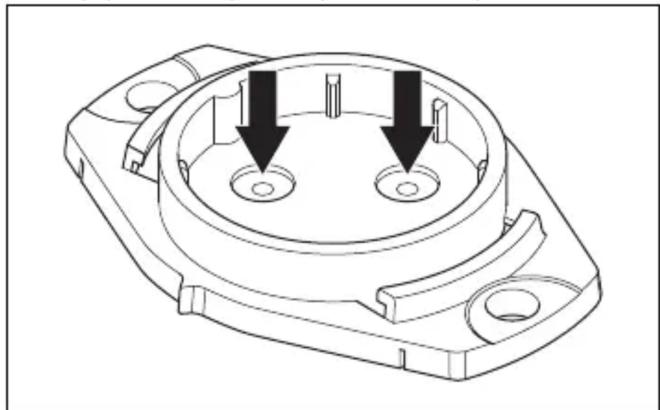

1. Replémis nuimkite išorines jutiklio lizdo angas.

1. Pragrežkite 2 angas ties jutiklio lizdo žymėmis.

1. Sulygiuokite jutiklio lizdą su gaubto lizdu.

1. Pritvirtinkite jutiklj kniedėmis.
2. Istatykite jutikli i jutiklio lizda. Sulygiuokite baltą jutiklio żymę su jutiklio lizdo żyme.

1. Uždarykite jutiklio dangtį ir užrakinkite jutiklio raktu. Įsitikinkite, kad Husqvarna „H“ viršus nukreiptas nuo saugos raktelio.

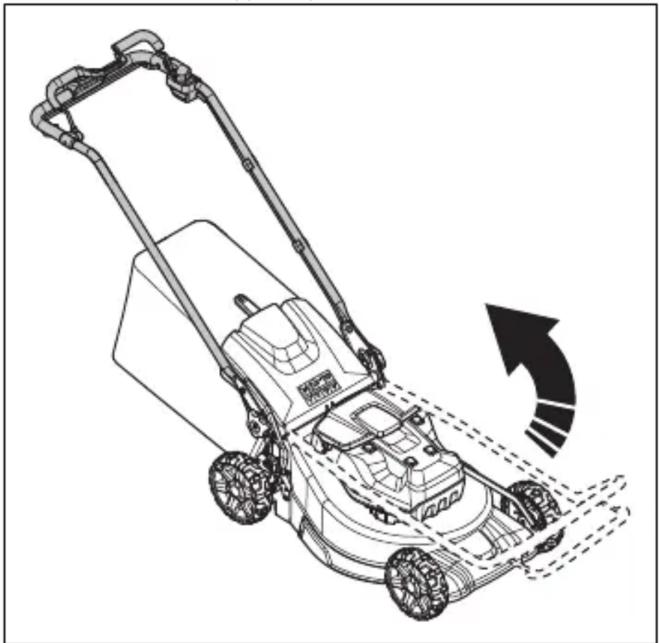

Gaminio nustatymas i darbinę padėti (LC 551iV)

1. Pakelkite rankeną i viršų.


1. Stumkite rankenėles į viršų link rankenos, kol jos sustos ir išgirsite spragtelėjimą.


CLICK!

1. Iki galo priveržkite rankenėles.

Pjovimo aukščio nustatymas (LB 548i, LC 551iV)

Galima nustatyti 6 pjovimo aukščio padėtis.

1. Pastumkite pjovimo aukščio valdiklj rato kryptimi ir atgal, kad padidintumėte pjovimo aukštį.
2. Pastumkite pjovimo aukščio valdiklj rato kryptimi ir pirmyn, kad sumažintumėte pjovimo aukštį.

PASTABA: Nenustatykite per žemo pjovimo aukščio. Peiliai gali užkliudyti žemę, jei vejos paviršius nelygus.

Pjovimo aukščio nustatymas (LB 553iV)

Galima nustatyti 5 pjovimo aukščio padėtis.

1. Kad padidintumete pjovimo aukštį, pjovimo aukščio svirtį palenkite atgal.
2. Kad sumažintumėte pjovimo aukštį, pjovimo aukščio svirtį palenkite į priekį.

PASTABA: Nenustatykite per žemo pjovimo aukščio. Peiliai gali užkliudyti žemę, jei vejos paviršius nelygus.

Akumuliatorius

PERSPĖJIMAS: Prieš naudodami akumuliatorių perskaitykite ir supraskite saugos skyriaus informaciją. Taip pat turite perskaityti ir suprasti akumuliatoriaus bei akumuliatoriaus įkroviklio naudojimo instrukcijas.

Akumuliatoriaus büsena

Ekrane rodoma likusi akumuliatoriaus talpa ir galimos akumuliatoriaus problemas. Akumuliatoriaus talpa rodoma 5 sekundes po gaminio išjungimo arba po akumuliatoriaus indikatoriaus mygtuko paspaudimo. Akumuliatoriaus įspėjimo simbolis užsidega, kai įvyksta klaida. Žr. Akumuliatorius psl. 476

1 2 3 4

Šviesos diodai Akumuliatoriaus būsena

Šviečia visi diodai Visiškai ikrautas (75–100 %)

Šviečia 1, 2 ir 3 diodai Akumuliatorius ikrautas 50–75 %

Šviečia 1, 2 diodai Akumuliatorius ikrautas 25–50 %

Šviečia 1 diodas Akumuliatorius ikrautas 0–25 %

Mirksi 1 diodas Akumuliatorius tuščias.ikraukite akumuliatorių.

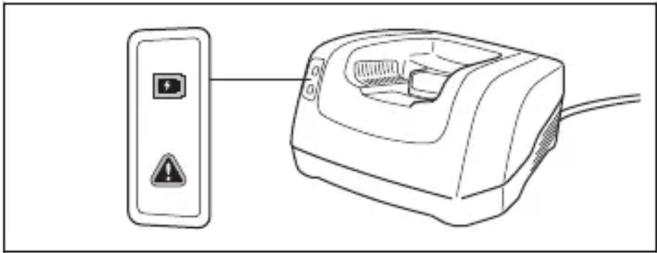

Akumuliatoriaus ikrovimas

Prieš naudodami pirmą kartą, akumuliatorių įkraukite. Klientui pateikiamas akumuliatorius yra įkrautas tik 30 %.

Pasižymėkite: Akumuliatorių įkroviklį būtina prijungti prie parametrų plokštelėje nurodytos įtampos ir dažnio maitinimo lizdo.

Akumuliatorius nejkraunamas, jei jo temperatūra aukštesnė nei 50 °C. Prieš pradėdamas įkrauti, akumuliatoriaus įkroviklis sumažina akumuliatoriaus temperatūrą.

1. Prijunkite vieną akumuliatoriaus įkroviklio maitinimo laido galą prie akumuliatoriaus įkroviklio lizdo.
2. Prijunkite kitą akumuliatoriaus įkroviklio maitinimo laido galą prie jžeminto elektros lizdo. Akumuliatoriaus įkroviklio LED indikatorius vieną kartą sumirksės žaliai.

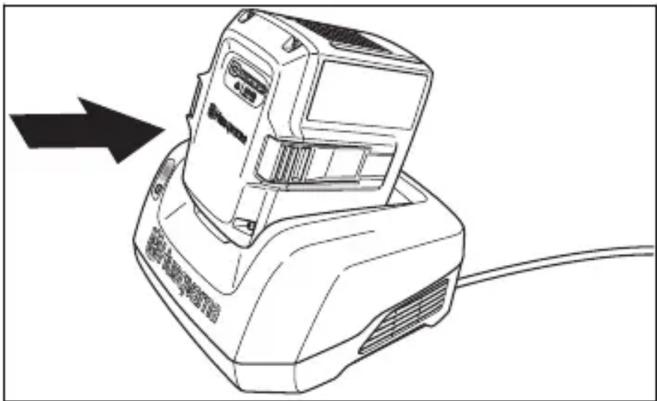

1. Akumuliatorių įstatykite į ikrovikliį. Prijungus akumuliatorių prie akumuliatoriaus ikroviklio, ikroviklyje įsižiebia žalia lemputė.

1. lsižiebus visiems akumuliatoriaus LED indikatoriams, akumuliatorius yra visiškai ikrautas. Akumuliatorių kraukite daugiausia 24 valandas.
2. Norėdami atjungti akumuliatoriaus įkroviklj nuo elektros lizdo, traukite už kištuko, o ne už maitinimo laido.
3. Iš jkroviklio išimkite akumuliatorių.

Akumuliatoriaus įkrovimo būsena

„Husqvarna“ ličio jonų akumuliatorius galima įkrauti ir naudoti nepaisant jų įkrovimo lygio. Akumuliatorius nepažeistas. Visiškai įkrautas akumuliatorius nepraras savo krūvio jį palikus įkroviklyje.

LED ekranas įkrovimo būsena
Mirksi 1 diodas 0–25 %
1 diodas mirksi, 2 šviečia 25–50 %
1, 2 diodas šviečia, 3 mirksi	50–75 %
1, 2, 3 diodai šviečia, 4 mirksi	75–100 %
Šviečia 1, 2, 3, 4 šviesos diodai	Visiškai įkrautas

Ikrauna vejapjovės akumuliatorių bloką

Pasižymėkite: Jeigu naudojate įrenginį pirmą kartą, įkraukite akumuliatorių. Naujas akumuliatorius įkrautas tik 30 %.

1. lsitikinkite, kad akumuliatorius sausas.
2. Prijunkite akumuliatorių bloką prie adapterio.

1. Adapteri istatykite i ikroviklj.

2. Isitikinkite, kad jjungtas žalias akumuliatorių įkroviklio LED. Tai reiškia, kad akumuliatorių blokas tinkamai prijungtas prie adapterio.

1. [sižiebus visiems akumuliatoriaus LED indikatoriams ir kai adapteris rodo 100 %, akumuliatorius yra visiškai jkrautas.

Pradedant krauti lygis gali būti rodomas su paklaida.

1. Norėdami atjungti akumuliatoriaus įkroviklį nuo elektros lizdo, traukite už kištuko. Netraukite už laido.
2. Išimkite adapteri iš akumuliatorių įkroviklio.
3. Išimkite akumuliatorių bloką iš adapterio.

Pasižymėkite: Daugiau informacijos žr. akumuliatorių bloko ir akumuliatorių įkroviklio instrukcijose.

Gaminio paleidimas

1. Pakelkite akumuliatoriaus gaubtą.
2. |statykite ikrautą akumuliatorių i 1 akumuliatoriaus lizdą po akumuliatoriaus gaubtu. Jei norėsite dirbti ilgiau, įstatykite antrą ikrautą akumuliatorių i 2 akumuliatoriaus lizdą.

3. Atjunkite saugos raktelj nuo saugos raktelio laikiklio.

4. [spauskite saugos rakteli i saugos spynelę.

1. Stověkite už gaminio.

2. Valdymo skydelyje nuspauskite [JUNGIMO / IŠJUNGIMO mygtuką. [sijungia ekranas.

3. Atleiskite apsaugą nuo netyčinio paleidimo.

1. Pastumkite variklio stabdymo rankeną link gaminio rankenos.

Ratų pavaros naudojimas (LC 551iV)

- Patraukite pavaros rankeną link gaminio rankenos, kad jjungtumėte pavarą.

- Nuspauskite valdymo skydelyje esančius mygtukus „+“ ir „-“, kad nustatytumėte vieną iš 4 važiavimo greičio lygių.

- Atleiskite pavaros rankeną, kad išjungtumėte pavarą, pvz., kai priartėjate prie kliūties.

Ratų pavaros naudojimas (LB 553iV)

1. Paleiskite gaminj, kaip nurodyta Gaminio paleidimas psl. 471.
2. Patraukite pavaros valdymo svirti į viršų, kad užvestumėte.

1. Spausdami mygtukus + ir –valdymo skydelyje nustatykite važiavimo greitj.

1. Nuleiskite pavaros svirti žemyn, kad išjungtumėte pavarą, pvz., kai priartėjate prie klūties.

• Ijunkite apsaugą nuo netyčinio paleidimo.
• Patraukite pavaros valdymo svirti i viršu.
• Laikykite pavaros valdymo svirti ir pajudėkite su gaminiu.
• Atleiskite pavaros valdymo svirti ir išjunkite apsaugą nuo netyčinio paleidimo, kad tęstumėte operaciją.

Kaip naudoti SavE funkciją

Gaminys turi akumuliatoriaus energijos taupymo funkcija (SavE), kuri užtikrina ilgesnę veikimo trukmę.

1. Paspauskite „SavE“ mygtuką (A), kad paleistumėte funkciją. Ekrane atsiranda „SavE“ simbolis (B).
2. Paspauskite „SavE“ mygtuką dar kartą, kad sustabdytumėte funkcija. „SavE“ simbolis (B) išnyksta iš ekrano.

1 2 A B

Pasižymėkite: „SavE“ funkcija automatiškai sustabdoma, jei dėl žemės sąlygų reikalinga didesnė galia. „SavE“ funkcija vėl automatiškai paleidžiama, kai tai leidžia žemės sąlygos.

Gaminiu pjaunant aukštą ar šlapią žolę, variklio sūkiai automatiškai padidinami. Kad būtų taupoma akumuliatoriaus energija, variklis automatiškai grįžta i standartinį režimą, kai „PowerBoost“ funkcija nebūtina.

El. variklio užgesimas

Naudojant gamini, peilis ir variklis gali laikinai sustoti del kličių, pvz., užsikimšimo žole po pjovimo įrangos gaubtu. Jei taip nutinka ir laikote el. variklio stabdymo rankeną nuspaustą, gaminys bando automatiškai pasileisti iš naujo. Jei gaminys iš naujo nepasileidžia per 5–10 sekundžių, gali reikėti nuvalyti sritį po pjovimo įrangos gaubtu. Žr. Gaminio valymas psl. 475.

PERSPĖJIMAS: Jei el. variklis sustoja, gaminys 5–10 sekundžių bando automatiškai pasileisti iš naujo. Palaukite mažiausiai 15 sekundžių ir tik tuomet tikrinkite pjovimo įrangos gaubtą.

PERSPĖJIMAS: Prieš tikrindami pjovimo įrangos gaubtą, atleiskite el. variklio stabdymo rankeną, pasukite apsauginį raktelį į padėti „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes. Jei kliūtis pašalinama ir gaminys netyčia paleidžiamas, kyla pavojus susižaloti.

Gaminio sustabdymas

Gaminys sustabdomas automatiškai, jei nenaudojate jo 3 minučių.

1. Norėdami sustabdyti variklį, atleiskite variklio stabdymo rankeną.

1. Valdymo skydelyje nuspauskite [JUNGIMO / IŠJUNGIMO mygtuką. Visi šviesos diodai ir simboliai ekrane išsijungia.

1. Ištraukite saugos raktelį iš saugos spynelės ir įstatykite į saugos raktelio laikiklį.

Gerų rezultatų gavimas

• Visada naudokite pagaląstą peilį. Atšipęs peilis netaisyklingai nupjauna ir žolės paviršius pagelsta. Be to, aštrus peilis naudoja mažiau energijos nei atšipęs.
• Nepjaukite daugiau nei 1/3 žolės ilgio. Pirmiausia nupjaukite nustatę didelį aukštį. Patikrinkite rezultatą ir sumažinkite pjovimo aukštį iki tinkamo lygio. Jeigu žolė tikrai aukšta, judėkite lėtai ir, jei reikia, pjaukite 2 kartus.
• Kiekvieną kartą pjaukite skirtingomis kryptimis, kad vejoje nesusidarytu dryžiai.
• Pjovimo dangtis turi būti visuomet švarus. Prikibusi žolė ir purvas vidinėje pjovimo dangčio dalyje gali turėti įtakos pjovimo rezultatams. Žr. Gaminio valymas psl. 475.

Žolès pjovimas nenaudojant žolès rinktuvo arba mulčiavimo priedo (LC 551iV)

1. Pakelkite galinį gaubtą ir išimkite žolės rinktuvą.
2. Jei mulčiavimo priedas ir mulčiavimo peilis uždėti, nuimkite juos.
3. Prieš naudodami gamini, uždarykite galini gaubta.

Kai naudojate gaminį, nupjauta žolė išmetama po galiniu dangčiu.

Techninė priežiūra

lvadas

PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informacija.

Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų

pasiekiamumą. Jei jūsų pardavėjas nėra techninės priežiūros atstovas, paprašykite jo informacijos apie artimiausią techninės priežiūros atstovą.

Išsamesnės informacijos žr. www.husqvarna.com.

Techninės priežiūros grafikas

Techninės priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai keičiasi, jei gaminys nenaudojamas kasdien.

Informacijos apie techninės priežiūros veiksmus, pažymėtus *, žr. Naudojimo saugos instrukcijos psl. 459.

	Kiekvie-ną kartą naudo-jant	Kas mė-nesį	Kas se-zoną
Atlikite bendrąją apžiūrą. X
Nuvalyti transmisijos gaubtus. Patikrinti, ar ant variklio neliko žolės X
Patikrinti apsaugą nuo netyčinio paleidimo. * X
Įsitikinti, kad gaminio saugos įtaisai nepažeisti. * X
Patikrinti, ar žolės rinktuvas nesusidėvėjo ir nėra sugadintas. X
Patikrinti pjovimo įrangą. X
Patikrinti pjovimo gaubtą. * X
Patikrinti variklio stabdymo rankeną. * X
Įsitikinti, kad tinkamai veikia ir nepažeistas ĮJUNGIMO / IŠJUNGIMO mygtukas. X
Patikrinti, ar nepažeistas akumuliatorius. X
Patikrinti akumuliatoriaus įkrovą X
Patikrinti, ar tinkamai veikia akumuliatoriaus atlaisvinimo mygtukai ir ar akumu-liatorius užsifiksuoja gaminyje.	X
Išvalyti oro įleidimo angas. Patikrinti, ar oro įleidimo angose neliko žolės ar purvo	X
Patikrinti, ar nepažeistas akumuliatoriaus įkroviklis, ir įsitikinti, kad jis veikia tin-kamai		X
Išvalyti sritį po apsauginiu gaubtu (LC 551iV, LB 553iV). X
Patikrinti jungtis tarp akumuliatoriaus ir gaminio. Taip pat patikrinti jungtį tarp akumuliatoriaus ir akumuliatoriaus įkroviklio.			X

Bendroji apžiūra

• [sitikinkite, kad gaminio veržlės ir varžtai priveržti.
• [sitikinkite, kad gaminio kabeliai nėra tokioje padėtyje, kurioje jie galėtų būti pažeisti.

Peilio keitimas

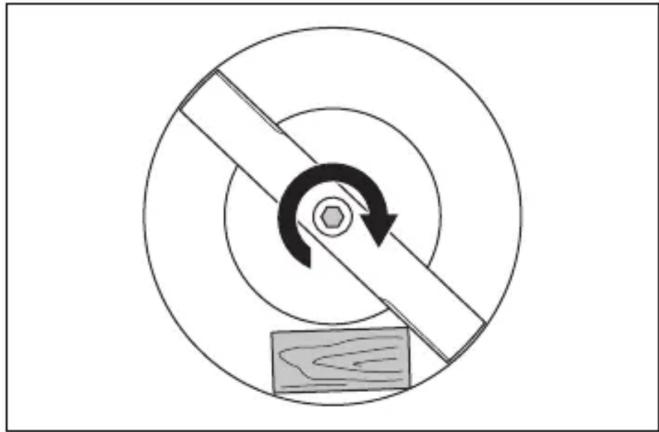

1. Užfiksuokite peilj medžio bloku.

1. Išimkite peilio varžta, spyruoklinę poveržle ir peilj.

1. Patikrinkite, ar peilio atrama ir peilio tvirtinimo varžtas nėra pažeisti.

a) Keisdami peilį arba peilio atramą, taip pat pakeiskite peilio tvirtinimo varžtą, spyruoklinę poveržlę ir apsauginę poveržlę.

1. Patikrinkite variklio veleną, kad įsitikintumėte, ar jis nesulenktas.

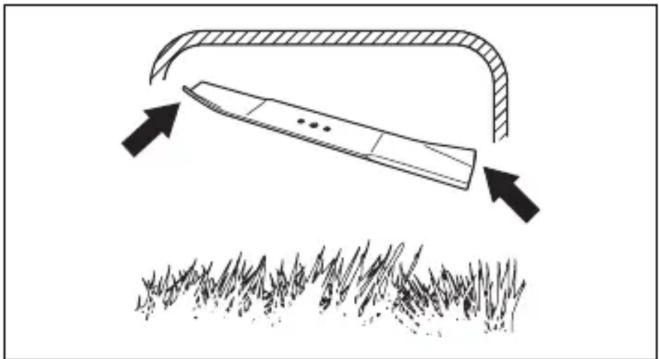

2. Uždedant naują peilį, įsitikinkite, kad sulenkti galai yra nukreipti pjovimo gaubto pusę.

1. Uždėkite apsauginę poveržlę ir peilį ant peilio atramos.

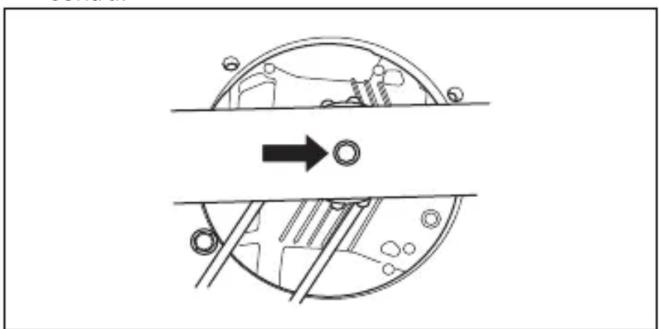

1. Isitikinkite, kad peilis sulygiuotas su variklio veleno centru.

1. Užfiksuokite peilį medžio bloku.

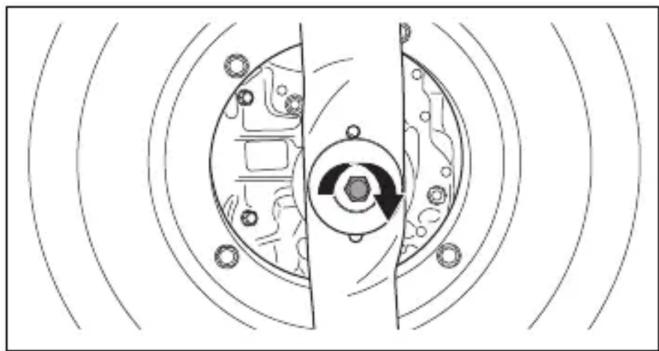

1. Uždėkite spyruoklinę poveržlę ir priveržkite varžtą 65-75 Nm sukimo momentu.

PERSPĖJIMAS: Būtinai mūvėkite pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Paleiskite gaminj, kad išbandytumėte peilj. Jei peilis netinkamai uždėtas, gaminys vibruoja arba pjaunama nepakankamai gerai.

Gaminio valymas

• Plastikines dalis valykite švaria ir sausa šluoste.
• Valydami gaminį nenaudokite vandens. Vandeniui pateikus į akumuliatorių arba variklį gali įvykti trumpasis jungimas arba gaminys gali sugesti.
• Lapus, žolę ir purvą nuvalykite šepečiu.
• Nuimkite apsauginį gaubtą ir šepečiu nuvalykite žolę nuo vidinės apsauginio gaubto pusės.

Akumuliatoriaus ir akumuliatoriaus jkroviklio valymas

PERSPĖJIMAS: Nevalykite akumuliatoriaus ar įkroviklio vandeniu.

PERSPĖJIMAS: Akumuliatoriui valyti nenaudokite jokių cheminių medžiagų.

• Prieš prijungdami akumuliatorių prie įkroviklio, įsitikinkite, kad akumuliatorius ir akumuliatoriaus įkroviklis yra švarūs ir sausi.
• Nupūskite akumuliatoriaus gnybtus suspaustu oru ir nuvalykite švelnia ir sausa šluoste.
• Nuvalykite akumuliatorių ir akumuliatoriaus įkroviklj švelnia ir sausa šluoste.

Pjovimo įrangos patikrinimas

PERSPĖJIMAS: Kad išvengtumėte netyčinio paleidimo, ištraukite apsauginį raktelį, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes.

PERSPĖJIMAS: Pjovimo įrangos techninės priežiūros darbus atlikite

apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Patikrinkite, ar pjovimo įranga nepažeista ir nejskilusi. Visada pakeiskite pažeistą pjovimo įrangą.
2. Apžiūrėkite peilį, ar jis nepažeistas ir neatšipęs.

Pasižymėkite: Pagalandus peilį jį reikia subalansuoti. Pagaląsti, pakeisti ir subalansuoti peilį turi techninės priežiūros centro darbuotojai. Jei susidūrėte su kliūtimi, dėl kurios įrenginys sustojo, pakeiskite pažeistą peilį. Leiskite techninės priežiūros centro darbuotojams nuspręsti, ar peilį dar galima galąsti, ar jau reikia keisti.

Gedimai ir jų šalinimas

Akumuliatorius

Akumuliatoriaus LED Priežastis Sprendimas
Mirksi žalias šviesos diodas.	Akumuliatoriaus įtampa žema. Įkraukite akumuliatorių. žr. Akumuliatoriaus įkrovi-mas psl. 470.
Mirksi klaidos šviesos diodas.	Silpna akumuliatoriaus įkrova. Įkraukite akumuliatorių. žr. Akumuliatorius psl. 476.
	Temperatūra darbo aplinkoje per aukšta arba per žema.
	Viršįtampis. Įsitikinkite, kad maitinimo tinklo įtampa atitinka ga-minio duomenų lentelėje nurodytą įtampa.
		Iš įkroviklio išimkite akumuliatorių. Palaukite 5 se-kundes ir vėl pabandykite įkrauti akumuliatorių. Jeiproblema išlieka, pasikonsultuokite su patvirtintutechninės priežiūros atstovu.
Šviečia klaidos šviesos diodas.	Elementų skirtumas per didelis (1 V). Kreipkitės į patvirtintą techninės priežiūros atsto-vą.

Akumuliatoriaus jkroviklis

Akumuliatoriaus įkroviklio LED	Priežastis Sprendimas
Mirksi klaidos šviesos diodas.	Temperatūra darbo aplinkoje per aukšta arba per žema.	Akumuliatoriaus įkroviklį naudokite nuo 5 °C iki 40 °C temperatūroje.
Šviečia klaidos šviesos diodas.		Kreipkitės į patvirtintą techninės priežiūros atstovą.

Valdymo skydelis

Klaidos kodas (su-mirksėjimų skaičius)	Galimi gedimai Galima procedūra
1 Per daug įkaitęs trans	smisijos variklis. Leiskite produktui atvėsti. Patikrinkite, ar anttransmisijos neliko žolės. Nuvalykite transmi-sijos gaubtą, jeigu būtina.
5 Variklio greitis per daug sumažėja ir variklis sustoja.		Nuvalykite pjovimo agregatą ir padidinkite pjovimo aukštį. Žr. Pjovimo aukščio nustaty-mas (LB 548i, LC 551iV) psl. 469. Jeigu klaida išlieka, kreipkitės į patvirtiną techninės priežiūros atstovą.
8 Silpna akumuliatoriaus įkrova. Įkraukite akumuliatorių. žr.		Akumuliatoriaus įkrovimas psl. 470.
9 Akumuliatoriaus klaida arba nėra akumuliato-riaus signalo.		Tinkamai įstatykite akumuliatorių į gaminį ir patikrinkite akumuliatoriaus jungtį. Jei aku-muliatoriaus klaidos diodas mirksi, žr. Aku-muliatorius psl. 469.
10 Per daug įkaitęs variklio valdiklis. Išjunkite variklį ir palaukite, kol jis atvės.
Kitos klaidos Jei atsiranda kitų klaidų, ištraukite apsauginį raktelį, išimkite akumuliatorių ir kreipkitės į patvirtintą techninės priežiūros atstovą.

Transportavimas, saugojimas ir utilizavimas

lvadas

PERSPĖJIMAS: Kad išvengtumėte netyčinio paleidimo transportavimo metu, ištraukite apsauginį raktelį, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes.

Gaminio nustatymas i gabenimo padėti (LC 551iV)

1. Atsukite apatines rankenèles.

2. Stumkite rankenėles iki apatinio griovelių krašto kairėje ir dešinėje produkto pusėje.

1. Nulenkite rankeną pirmyn.


1. Išimkite žolės rinktuvą.

Transportavimas

• Idètiems ličio jonų akumuliatoriams taikomos pavojingu krovinių gabenimo taisyklės.
• Jeigu krovinys gabenamas komerciniu transportu, būtina laikytis specialių reikalavimų dėl pakavimo ir žymėjimo.
• Ruošdamiesi gaminį transportuoti, užtikrinkite, kad būtų laikomasi pavojingų medžiagų tvarkymo taisyklių. Gali būti taikomi vietos teisės aktai.
• Transportavimo metu visuomet išimkite akumuliatorių.
• Ant akumuliatoriaus jungčių užklijuokite izoliacinę juostą ir įsitikinkite, kad transportuojant akumuliatorius nejudės.
• Transportuodami gamini, jì pritvirtinkite.

Saugojimas

• Saugojimo metu visuomet išimkite akumuliatorių.

• Kad išvengtumėte nelaimingų atsitikimų, įsitikinkite, jog akumuliatorius saugojimo metu nėra prijungtas prie gaminio.

• Akumuliatoriaus jkroviklj laikykite uždaroje ir sausoje aplinkoje.

• Akumuliatorių ir akumuliatoriaus įkroviklj laikykite sausoje ir šiltoje vietoje.
• Saugodami atjunkite akumuliatorių nuo akumuliatoriaus įkroviklio.
• Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statinis krūvis. Nelaikykite akumuliatoriaus metalinėje dėžutėje.
• Akumuliatorių laikykite aplinkoje, kurios temperatūra yra nuo 5 °C iki 25 °C ir kurios nepasiekia tiesioginiai saulės spinduliai.
• Akumuliatoriaus ikroviklj laikykite aplinkoje, kurios temperatūra yra nuo 5 °C iki 45 °C ir kurios nepasiekia tiesioginiai saulės spinduliai.
• Prieš saugodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50 %.
• Gaminj, akumuliatorių ir akumuliatoriaus įkroviklj laikykite rakinamoje patalpoje, kur jų negalėtų pasiekti vaikai ir pašaliniai asmenys.
• Prieš saugodami gamini ilgesni laiką, išvalykite jį ir atlikite visus techninės priežiūros darbus.

Utilizavimas

Ant gaminio ar ant jo pakuotės pateikti simboliai rodo, kad šio gaminio negalima išmesti kartu su buitinėmis atliekomis. Įrenginį reikia atiduoti į atitinkamą perdirbimo įmonę, kuri utilizuotų elektrines ir elektronines dalis.

Rūpindamiesi, kad šis gaminys būtų tvarkomas teisingai, padedate išvengti galimo neigiamo poveikio aplinkai ir žmonėms, kurį gali sukelti netinkamas šio gaminio atliekų tvarkymas. Jei reikia daugiau informacijos apie šio gaminio perdirbimą, kreipkitės į savivaldybę, buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje įsigijote gaminį.

Techniniai duomenys
	LB 548i LB 553iV LC 5	51iV
Peilių variklis
Variklio tipas BLDC (be šepetėlių)	36 V	BLDC (be šepetėlių)36 V	BLDC (be šepetėlių)36 V
	LB 548i LB 553iV LC 551iV
Variklio greitis – „SavE“, rpm* 2600 2600 2600
Variklio greitis – nominalus, rpm* 3000 3000 3000
Variklio greitis – didelė apkrova, rpm* 3300 3300 3300
Variklio galingumas – maks., kW 1,8 1,8 1,8
Variklio galingumas – nominalus, kW 1,5 1,5 1,5
Pavaros variklis
Variklio galingumas – nominalus, kW Netaikoma 0,4 0,4
Savaeigis greitis, km/h Netaikoma 3,0-5,0 3,0-5,0
Greičio reguliavimo lygiai Netaikoma 4 4
Svoris
Svoris be akumuliatoriaus, kg 31 38 39,5
Akumuliatorius
Akumuliatoriaus tipas „Husqvarna“ akumu-liatorių serija	„Husqvarna“ akumu-liatorių serija	„Husqvarna“ akumu-liatorių serija
Akumuliatoriaus veikimo laikas
Akumuliatoriaus veikimo laikas, min, (lais-va eiga) jungus „SavE“ funkciją, su vie-nu „Husqvarna“ 9,4 Ah akumuliatoriumi („Bli300“).	35 35 30
Akumuliatoriaus veikimo laikas, min, (laisva eiga) standartiniu režimu, su vienu „Husqvar-na“ 9,4 Ah akumuliatoriumi (Bli300).	30 30 25
Skleidžiamas triukšmas 43
Garso galios lygis, išmatuotas dB (A)	93 97 97
Garso galios lygis, garantuojamas LWA dB (A)	93 98 97
Garso lygiai 44
Naudotojo ausį veikiantis garso slėgis, dB (A)	80 84 84
Vibracijos lygis 45
Rankena, m/s2	0,3 1,3 0,3
Pjovimo įranga
Pjovimo aukštis, mm	30-60 28-65	26-74
Pjovimo plotis, cm	48 53 51

	LB 548i LB 553iV LC 5	51iV
Peilio standartas Mulčiavimo peilis	597466510	Mulčiavimo peilis529441810	Surinkimo peilis597466310
Peilio priedai Netaikoma Netaikoma Mulčiavimo peilis			597466410
Žolės rinktuvo galia, I Netaikoma Netaikoma 65

* Sūkiai per minutę

Patvirtinti akumuliatoriai Tipas Akumuliatoriaus	talpa, Ah	ltampa, V Svoris, svar. / kg
BLi20 Ličio jonų 4,0 36 2,6 / 1,2
BLi200 Ličio jonų 5,2 36 2,8 / 1,3
BLi300 Ličio jonų 9,4 36 4,1 /1,9
BLi550X Ličio jonų 15,6 36 12,4 / 5,6
BLi950X Ličio jonų 31,1 36 15,4 / 7,0

Patvirtinti įkrovikliai nurodytiems akumuliatoriams, BLi	Įvado įtampa, V	Dažnis, Hz	Galia, W
QC80	100–240	50–60	80
QC80F	12	0	80
QC330	100–240	50–60	330
QC500	100–240	50–60	500

Atitikties deklaracija

ES atitikties deklaracija

Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], atsakingai patvirtiname, kad gaminys:

Aprašymas Vejapjovė
Gamintojas Husqvarna
Tipas / modelis LB 548i, LC 551iV, LB 553iV
Identifikacijos numeris	Serijos numeriai nuo šios datos: 2022 ir vėlesni

visiškai atitinka šias ES direktyvas ir reglamentus:

Reglamentas Aprašymas
2006/42/EB „dėl mašinų“
2014/30/ES „dėl elektromagnetinio suderinamumo“
2000/14/EB „dėl į aplinką skleidžiamo triukšmo“
2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“

ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN 60335-1:2012/AC:2014/ A11:2014/A13:2017, EN 60335-2-77:2010, EN 62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC 63000:2018

Notifikuotoji įstaiga: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden patvirtino atitiktį Tarybos direktyvai 2000/14/EB; atitikties įvertinimo procedūra: VI priedas.

Daugiau informacijos apie triukšmo emisiją žr Techniniai duomenys psl. 478.

Huskvarna, 2022-10-14

$$ \Delta \cdot 2 m $$

Claes Losdal, plètros vadovas / sodo gaminiai, „Husqvarna AB“

Atsakingas už techninę dokumentaciją

Saturs

Originalios instrukcijos

Lietošanas pamācība
