Sissejuhatus

Seadme kirjeldus

Tooteks on lükatav ja pöörlev muruniiduk. Mudelid LB 548i ja LB 553iV kasutavad tarvikut BioClip rohu väetiseks löikamisel.

Mudel LC 551iV kogub rohtu rohukogurisse. Kui soovite, et muru väljutataks tagant, eemaldage rohukogur.

Selleks et muru lõigataks väetiseks, paigaldage multšimiskomplekt (lisavarustus).

Kasutusotstarve

Kasuta toodet muru pügamiseks. Ära kasuta toodet muude tööde tegemiseks.

1. Juhtpaneel
2. Mootori pidurikäepide
3. Käivitustõkesti
4. Rohukogur (LC 551iV)
5. Tagumine kate (LC 551iV)
6. Ohutuslüliti
7. Juhtraua nupp (LC 551iV)
8. Juhtraua reguleerimise kang (LB 548i)
9. Akukate
10. Lõikekõrguse regulaator (LC 551iV)
11. Toitenupp

12. SavE-nupp

13. SavE-näidik

14. Akunäidik
15. Kiirusenäidik
16. Kiiruse vähendamise nupp
17. Kiiruse suurendamise nupp
18. Törke LED-tuli
19. Lõikekorpus
20. Ōhuvõtuavad
21. Kaitsekate (LC 551iV)
22. Andmesilt
23. Veo käepide (LC 551iV)

24. Akulaadija (lisatarvik)

25. Aku (lisatarvik)

26. Multiaku (lisatarvik)

27. Adapteriplaat (lisatarvik)

28. Multiaku adapter (lisatarvik)

29. Multšimiskomplekt (LC 551iV)
30. Kasutusjuhend

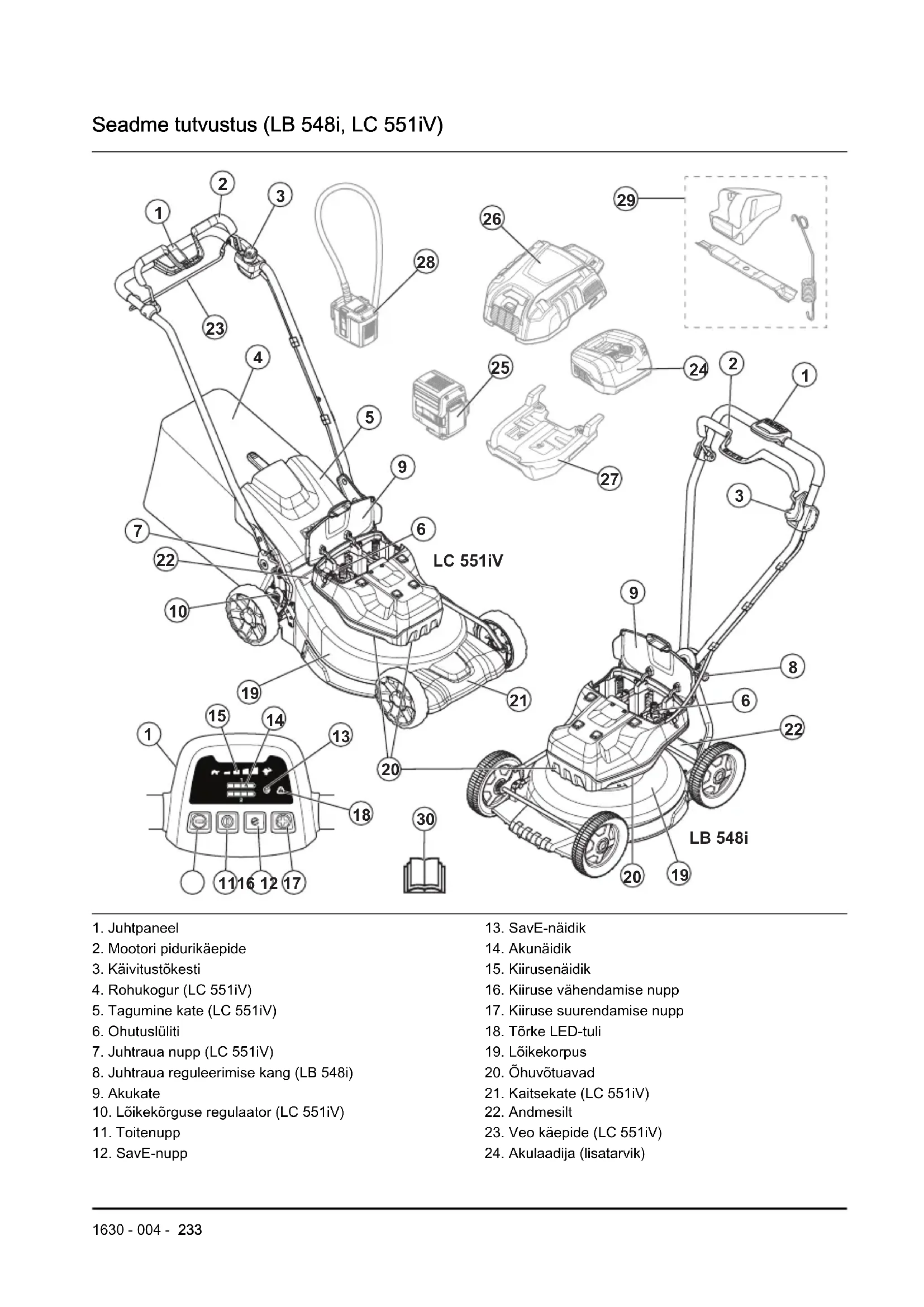

Seadme tutvustus (LB 553iV)

LB 553iV

1. Juhtpaneel
2. Mootori pidurikäepide
3. Käivitustõkesti
4. Ohutuslüliti
5. Juhtraua reguleerimishoob
6. Akukate
7. Lõikekõrguse regulaator
8. Nupp ON/OFF
9. SavE-nupp
10. SavE-näidik
11. Akunäidik
12. Kiirusenäidik
13. Kiiruse vähendamise nupp
14. Kiiruse suurendamise nupp
15. Törke LED-tuli
16. Lõikekorpus
17. Ōhuvõtuavad

18. Kaitsekate

19. Andmesilt

20. Ajami juhtkang
21. Akulaadija (lisatarvik)
22. Aku (lisatarvik)
23. Multiaku (lisatarvik)
24. Adapteriplaat (lisatarvik)
25. Multiaku adapter (lisatarvik)
26. Kasutusjuhend

Sümbolid tootel

HOIATUS! Toode võib olla ohtlik ja põhjustada kasutaja või kõrvaliste isikute

ohtliku kehavigastuse või surma. Olge ettevaatlik ja kasutage toodet õigesti.

elektri- ja elektroonikajäätmete heakskiidetud vastuvõtupunkti.

Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et oleksite juhistest aru saanud.

See seade vastab kehtivatele EÜ direktiividele.

See toode vastab kehtivatele UK direktiividele.

Teised inimesed ja loomad peavad viibima tööalast ohutus kauguses.

See seade vastab kehtivatele Euraasia Tolliliidu direktiividele.

Olge ettevaatlik – lenduvate esemete ning tagasipõrkumise oht.

See seade vastab kehtivatele UkrSEPRO direktiividele.

Hoiatus! Hoidke käed ja jalad pöörlevast terast eemal.

Hoiatus! Hoidke käed ja jalad pöörlevatest osadest eemal.

Müraemissioonile viitav keskkonnasilt vastavalt ELi ja UK direktiividele ja määrustele ja Uus Lõuna-Walesi õigusaktile „Protection of the Environment Operations (Noise Control) Regulation 2017“. Toote garanteeritud

Enne remondi- või hooldustöö alustamist eemaldage ohutusvõti.

Keskkonnamärgis. Tood e või toote pakend ei kuulu olmejäätmete hulka. Toimetage see

helivõimsuse taseme andmed leiate jaotisest Tehnilised andmed Ik 259ja sildil.

IPX4

Kaitske veepritsmete eest.

Käivitusprotseduur: vajutage sisse- ja väljalülitusnuppu, avage käivitus-tõkesti, vajutage mootori pidurikäepide al-la.

Seiskamiseks vabastage mootori pidurikäepide.

Aeglane

Kiire

Skannitav kood

Märkus: Ülejäänud seadmel toodud sümbolid/

tähised vastavad teatud riikides kehtivatele sertifitseerimisnõuetele.

Silt seadmel

OHT! Hoidke käed ja jalad eemal.

Tootevastutus

Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST:

Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.
• Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.
• Olge alati ettevaatlik ja kasutage tervet möistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga.
• Arvestage, et teiste isikute ja nende varaga seotud önnetuste korral kannab vastutust seadme kasutaja.

• Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.

• Ärge kunagi lubage lastel või nende juhistega mittetutvunud inimestel seadet kasutada. Kohalikud kehtivad eeskirjad võivad piirata kasutaja lubatud vanust

• Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.
• Ärge kasutage toodet, kui see on kahjustatud.
• Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud.

Tööala ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

- Enne toote kasutamist eemaldage tööalalt oksad ja kivid.

- Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.

- Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja märgade tingimuste korral on väsitav. Halb ilm võib põhjustada ohtlikke tingimusi (nt libedaid pindu).

- Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.

- Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi.

- Muru niitmine kallakutel võib olla ohtlik. Ärge niitke väga järskudel nõlvadel. Ärge kasutage toodet alal, mille kalle ületab 15°

- Kaldpinnal suunda muutes olge äärmiselt ettevaatlik. Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.

- Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses.

Tööohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid Ik 240.
• Veenduge, et teate, kuidas hädaolukorras mootorit kiiresti seisata.
• Toodet ei tohi kasutada vihma käes või märjas keskkonnas. Toote sisse pääsenud vesi suurendab elektrilöögi ohtu.
• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.
• Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni

ja suurt lõiketera lahtitulemise ohtu.

- Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Seisake mootor, tõmmake ohutuslüliti üles ja eemaldage aku. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas.

• Kui mootor töötab, ärge kinnitage kunagi mootori pidurikäepidet püsivalt käepideme külge.
• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.
• Olge toote kasutamisel alati toote taga.
• Toote kasutamisel hoidke mölema käega käepidemest ja köik toote rattad maas. Hoidke käed ja jalad liikuvatest teradest eemal.
• Kui mootor on käivitatud, ärge kallutage toodet.
• Olge toote tagasisuunas tömbamisel ettevaatlik.
• Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja toode üles tõsta, seisake esmalt mootor,

lükake ohutuslüliti ülemisse asendisse ja eemaldage aku.

• Ärge kõndige toote kasutamise ajal tagurpidi.
• Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusa-, kivi- ja asfaltkattega teedel.
• Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal köndige.
• Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab.
• Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks.

Ohutusjuhised kasutamisel

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet.
  Õige varustuse valimiseks pöörduge edasimüüja poole.
• Kandke vastupidavaid saapaid või jalatseid, mis on

libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.

• Kandke tugevaid pikki pükse.
- Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.

Toote ohutusseadised

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Ärge eemaldage ohutusseadmeid ega tehke neile muudatusi.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta.

Lõikeosa katte kontrollimine

Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

- Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

Ohutuslüliti

Ohutuslüliti asub akukaane all. Ohutuslüliti abil ühendatakse aku, mis varustab mootori toitega.

Ohutuslüliti abil ühendatakse aku, mis varustab mootori toitega.

- Käivitage ja seisake mootor. Kui ohutuslüliti on töökorras, siis käivitub mootor üksnes ohutuslüliti on .turvalukus

Mootori pidurikäepide

Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub.

Mootoripiduri kontrollimiseks käivitage mootor ja vabastage mootori pidurikäepide. Kui mootor kolme sekundi jooksul ei seisku, laske mootoripidurit Husqvarna volitatud hooldustöökojas reguleerida.

Käivitustõkesti kontrollimine

Kontrollige, kas käivitustõkesti takistab mootori tööd.

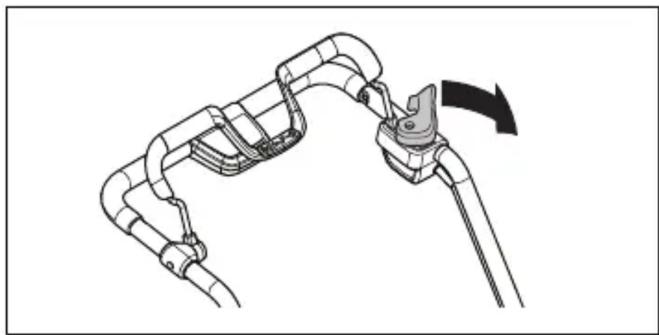

1. Lükake mootori pidurikäepidet juhtraua suunas. Käivitustõkesti peatab liikumise.
2. Lükake käivitustõkesti välja.

1. Laske käivitustõkesti lahti ja veenduge, et see läheks tagasi lähteasendisse.

Aku ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seotud Husqvarna toodete toiteallikana alati üksnes Husqvarna taaslaetavaid akusid. Kehavigastuse vältimiseks ärge kasutage akut muude seadmete toiteallikana.
• Ärge kasutage mittetaaslaetavaid akusid.
• Elektrilöögioht! Ärge ühendage akuklemme võtmete, müntide,

kruvide või muude metallesemetega. See võib tekitada akus lühise.

• Ärge asetage esemeid aku öhuavade sisse ja ette.
• Vältige aku kokkupuudet otsese päikesevalguse, kuumuse ja lahtise leegiga. Aku võib plahvatada ja põhjustada põletusi ja/või keemilisi põletusi.
• Vältige aku kokkupuudet vihma ja märja keskkonnaga.
• Vältige aku kokkupuudet mikrolainete ja kõrgsurvega.
• Ärge demonteerige ega löhkuge akut.
• Aku lekke korral vältige vedeliku kokkupuudet keha ja silmadega. Kui vedelik satub kehale, puhastage kokkupuutunud ala rohke veega ja seejärel pöörduge arsti poole.
• Kasutage akut keskkonnas, mille temperatuur jääb vahemikku –10 kuni 40 °C.
• Ärge puhastage akut või akulaadijat veega. Vt jaotist Aku ja akulaadija puhastamine Ik 256.
• Ärge kasutage defektset või kahjustatud akut.
• Ladustage akusid metallesemetest (nt naelad, mündid, ehted) eemal.

Akulaadija ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage Husqvarna asendusakude laadimiseks ainult QC akulaadijaid.
• Elektrilöögi ja lühise oht. Ärge asetage esemeid laadija öhuavade sisse ja ette. Ärge püüdke akulaadijat lahti monteerida. Ärge ühendage laadija klemme metallesemete külge. Kasutage heakskiidetud vörgupistikupesa.
• Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kahjustuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle toote kasutamist nõu oma arsti ja implantaadi valmistajaga.
• Kontrollige regulaarselt, kas akulaadija toitejuhe on kahjustada saanud ja kas sellel on pragusid.
• Ärge tõstke akulaadijat toitejuhtmest hoides.

Akulaadija võrgupistikupesast lahutamiseks tõmmake pistikut. Ärge tõmmake toitejuhet.

• Vältige toitejuhtme ja pikendusjuhtme kokkupuudet vee, öli ja teravate servadega. Jälgige, et juhe ei jääks uste, väravate jms vahele. See võib põhjustada laadija sattumise pinge alla.
• Ärge puhastage akulaadijat veega.
• Akulaadijat võivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või puudulikud teadmised ja kogemused, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad akulaadijat ohutult ning mõistavad seotud ohtusid. Lapsed ei tohi akulaadijaga mängida. Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.
• Ärge laadige akulaadijas mittelaetavaid akusid.
• Ärge kasutage akulaadijat tuleohtlike või korrosiooni tekitavate materjalide läheduses. Ärge katke akulaadijat. Suitsu või tule

tekke korral eemaldage pistik akulaadijast.

• Ärge kunagi kasutage defektset või kahjustunud akulaadijat.
• Laadige akut ainult hea õhuvahetusega siseruumis ja päikesevalguse eest kaitstuna. Ärge laadige akut märjas keskkonnas.

Ohutusjuhised hooldamisel

HOIATUS: Enne toote kasutamist lugege läbi järgnevad hoiatused.

• Enne seadme hooldustööde alustamist eemaldage ohutuslüliti.
• Toote kasutusea tõstmiseks ja önnetuste ohu vähendamiseks tehke kõik hooldustööd korrektselt. Laske professionaalsed parandustööd teha volitatud hooldustöökojas. Lisateavet küsige lähimast hooldustöökojast.
• Hooldage toodet ainult selle kasutusjuhendi järgi.

• Lõikeosa käsitsedes kandke alati tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

• Parima ja ohutuima töö tagamiseks hoidke lõikeservad teravana ja puhtana.

• Laske hooldustöökojas toodet korrapäraselt kontrollida ning teha vajalikke seadistamisi ja parandusi.
• Asendage kahjustatud, kulunud ja katkised osad.
• Järgige tarvikute vahetamise juhiseid. Kasutage ainult tootja valmistatud tarvikuid.

- Kui toodet ei kasutata, eraldage toode, aku ja akulaadija ning hoidke neid kuivas ja lukustatud siseruumis. Veenduge, et lastel ja ilma vastava volituseta kõrvalistel isikutel puuduks juurdepääs tootele, akule ja akulaadijale.

Kokkupanek

Sissejuhatus

HOIATUS: Enne toote kokkupanekut lugege ohutuspeatükki ja tehke selles olev teave endale arusaadavaks.

Multiaku (lisatarvik) paigaldamine ja eemaldamine

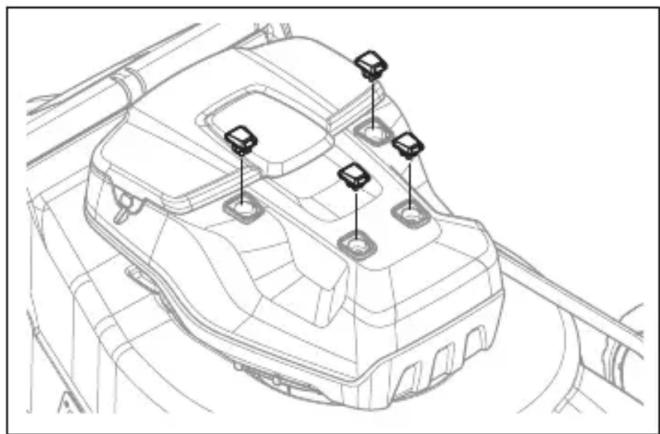

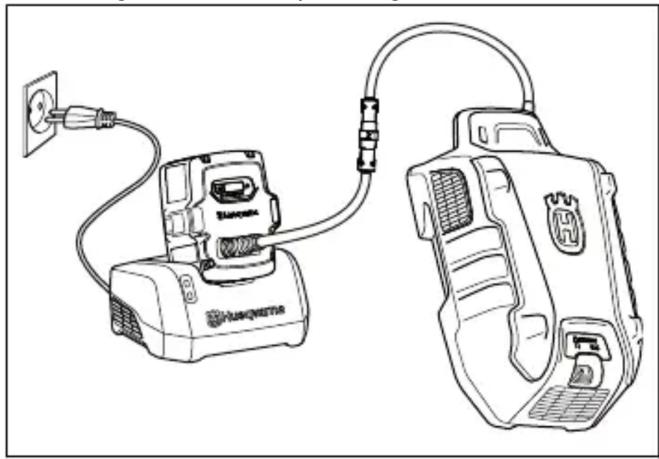

1. Eemaldage mootorikattelt neli kummikatet ja neli kruvi.

1. Lükake aku adapter akupessa, kuni kuulete klõpsatust.


1. Kinnitage aku adapteri juhe juhtraua külge kolme riidest paela abil.

1. Multiaku eemaldamiseks tehke toimingud vastupidises järjekorras.

HOIATUS: Ärge kinnitage juhet juhtraua külge liiga lõdvalt. Juhe võib juhtraualt lahti tulla ja põhjustada vigastuse.

Käepideme reguleerimine (LC 551iV)

1. Keerake alumised hoovad lahti.
2. Liigutage nupud toote vasakul ja paremal küljel olevatesse soonetesse.

1. Reguleerige käepideme körgus ühte kahest vöimalikust asendist.

2. Liigutage nuppusid üles käepideme suunas, kuni need peatuvad ja kostub klõpsatus.

CLICK!

1. Keerake nupud korralikult kinni.

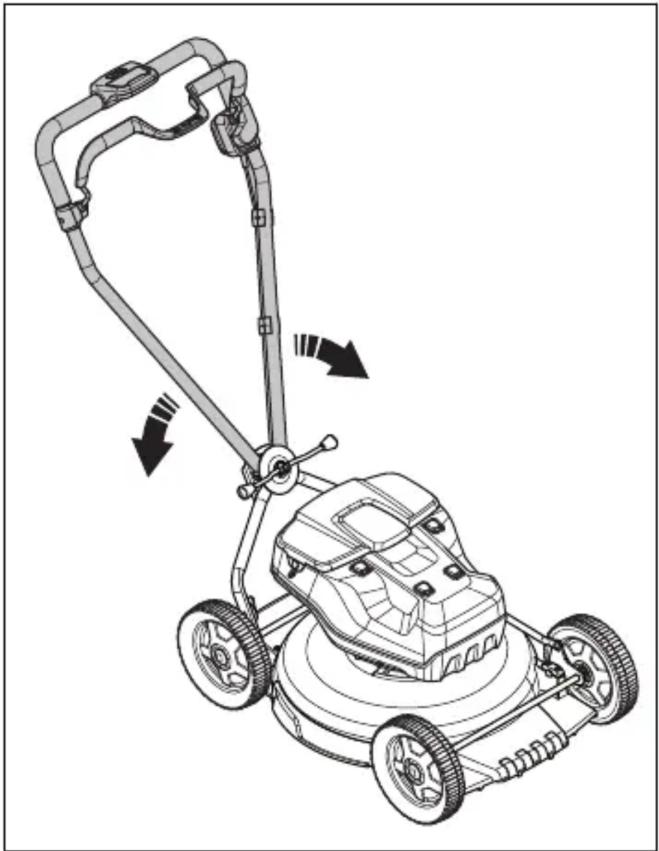

Käepideme kokkupanek (LB 548i, LB 553iV)

1. Eemaldage ülemise käepideme plaadilt käepideme mutter ja seib.
2. Seadke ülemine käepide alumise käepideme peale.

ETTEVAATUST: Veenduge, et juhtmed ei jääks kinni ega saaks kahju.

1. Paigaldage seib ja juhtraua reguleerimiskang.

1. Keerake käepide küljele, et saada hea tööasend seadet seina ääres kasutades.

Rohukoguri kokkupanek (LC 551iV)

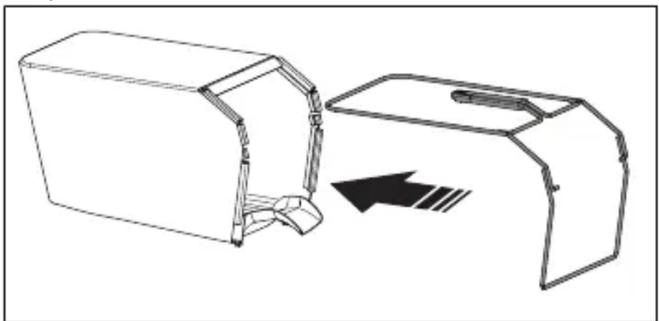

1. Kinnitage rohukoguri raam rohukoti külge nii, et koti jäik osa jääb põhja. Hoidke raami käepidet rohukoti peal.

1. Kinnitage rohukoguri raami alumine osa rohukoguri allosas asuvasse soonde.
2. Kinnitage rohukott klambritega rohukoguri raami külge.

1. Kergitage tagakaant.
2. Kinnitage rohukogur raami ülaservale.
3. Asetage rohukoguri alaosa muru väljaviskekanalisse.

1. Kergitage tagakaant ja eemaldage rohukogur.
2. Asetage multšikork väljaviskekanalisse.

1. Asendage lõiketera multšimiskomplektis oleva multšimisteraga. Vt jaotist Lõiketera vahetamine lk 255.

Töö

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis.

Husqvarna Connect

Husqvarna Connect on mobiilsideseadmetele möeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktssionaalsuse:

• Täiendav tooteteave.
- Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadige Husqvarna Connect rakendus oma mobiilsideseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ on pilvlahendus, mis annab seadmete äriotstarbel haldajale ülevaate köigist toodetest. Tootele peab olema paigaldatud teenuse Husqvarna Fleet Services™ andur. Toode on teenuse Husqvarna Fleet Services™ anduri paigaldamiseks ette valmistatud. Lisateavet teenuse Husqvarna Fleet Services™ kohta vt veebisaidilt www.husqvarna.com.

Anduri ettevalmistamine (lisatarvik)

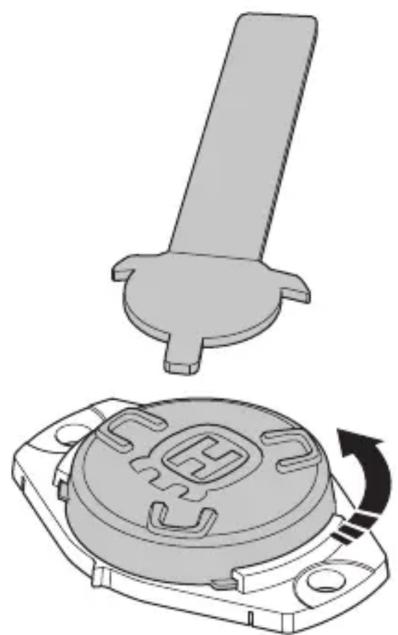

1. Kasutage andurivõtit andurikaane avamiseks.

Sidumistoiming rakenduse ja toote vahel.

1. Logige rakendusse Husqvarna Fleet Services ^TM sisse.
2. Valige rakenduses toode.
3. Oma mobiiliseadmega skannige anduritagust koodi, et paigaldada andur rakendusse.

Märkus: Sidumistoimingut rakenduse ja toote vahel peab tegema vaid korra.

Anduri paigaldamine

1. Veenduge, et andur on ühendatud rakendusega Husqvarna Fleet Services™ . Vt jaotist Sidumistoiming rakenduse ja toote vahel. Ik 248.

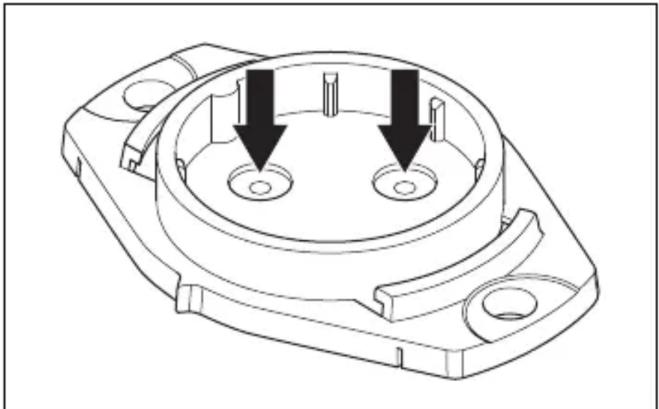

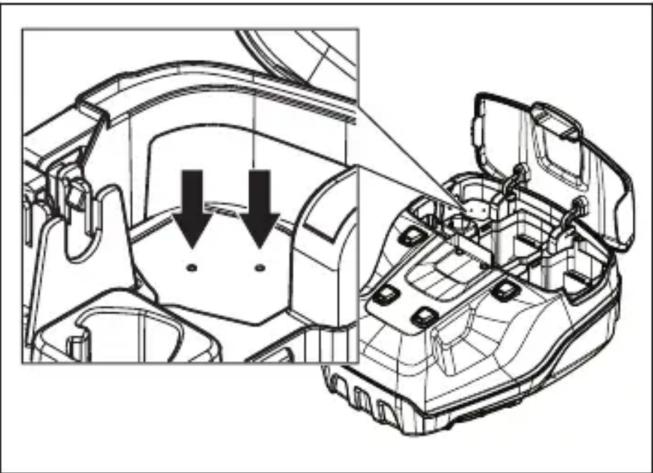

2. Puurige kaks ava kinnituspesa juures olevate märkide juurde.

1. Kasutage tange, et eemaldada anduripesa välimised avad.

1. Puurige kaks ava anduripesa juures olevate märkide juurde.

1. Sulgege anduri kaas ja lukustage see andurivõtmega. Veenduge et "H" Husqvarna ülemine osa jääb ohutuslüliti suhtes teise suunda.

Toote seadmine tööasendisse (LC 551iV)

1. Pöörake juhtraud püstasendisse.

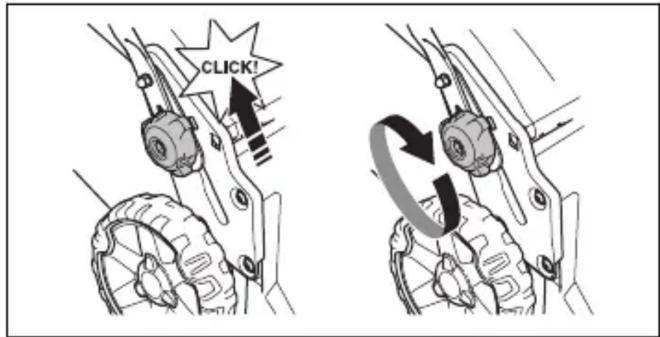

1. Liigutage nuppusid üles käepideme suunas, kuni need peatuvad ja kostub klõpsatus.

CLICK!

1. Keerake nupud korralikult kinni.

Lõikamiskõrguse reguleerimine (LB 548i, LC 551iV)

Lõikamiskõrgust saab seadistada kuuele erinevale kõrgusele.

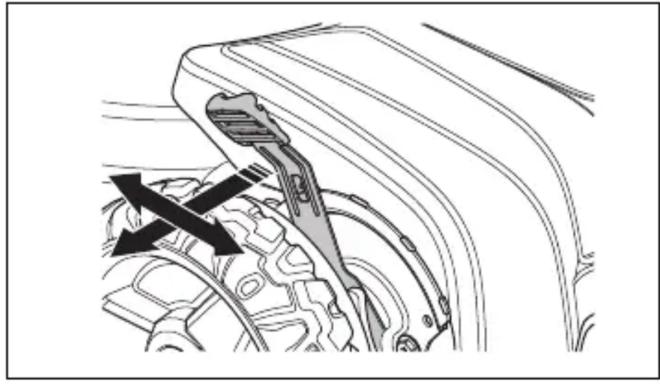

1. Lõikekõrguse suurendamiseks lükake lõikekõrguse regulaatorit ratta suunas ja seejärel tagasisuunas.
2. Lõikekõrguse vähendamiseks lükake lõikekõrguse regulaatorit ratta suunas ja seejärel edasisuunas.

ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad.

Lõikamiskõrguse reguleerimine (LB 553iV)

Lõikamiskõrguse saab seadistada 5 erinevale kõrgusele.

1. Lõikamiskõrguse suurendamiseks tõmmake lõikamiskõrguse hooba tagasisuunas.

2. Lõikamiskõrguse vähendamiseks lükake lõikamiskõrguse hooba edasisuunas.

ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad.

Aku

HOIATUS: Enne aku kasutamist lugege läbi ohutust puudutav jaotis ja veenduge, et oleksite köigest aru saanud. Samuti tuleb läbi lugeda aku ja akulaadija kasutusjuhend ning veenduda, et kogu teave on arusaadav.

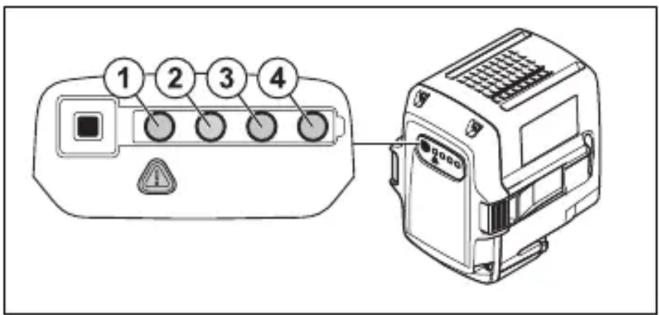

Aku olek

Ekraanil kuvatakse aku järelejäänud mahtuvus ja akuga seotud mis tahes probleemid. Aku mahtuvus kuvatakse viie sekundi jooksul pärast seadme väljalülitamist või akunäidiku nupu vajutamisel. Akul olev hoiatussümbol süttib törke ilmnemisel. Vt jaotist Aku Ik 257.

1 2 3 4

LED-tuled	Aku olek
Kõik LED-tuled põlevad Täls (75–100%).
LED 1, LED 2, LED 3 põ-levad	Aku on laetud 50–75%
LED 1, LED 2 põlevad Aku	on laetud 25–50%
LED 1 põleb Aku on laetud	0–25%
LED 1 vilgub Aku on tühi. L	aadige akut.

Aku laadimine

Enne esimest kasutuskorda laadige aku täis. Kliendile tarnimisel on aku laetud üksnes 30% ulatuses.

Märkus: Akulaadija tuleb ühendada tüübisildil näidatud pinge ja sagedusega võrku.

Aku laadimist ei toimu, kui aku temperatuur on üle 50 °C. Enne laadimise alustamist langetab akulaadija aku temperatuuri vajalikule tasemele.

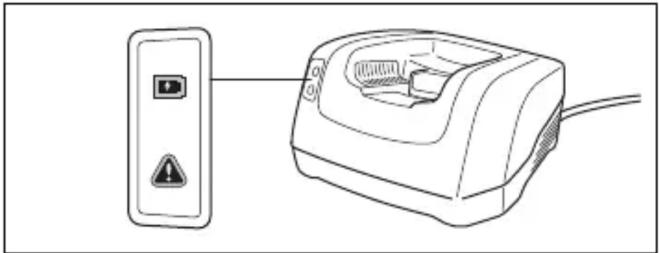

1. Ühendage akulaadija toitejuhtme üks ots akulaadija pesasse.
2. Ühendage akulaadija toitejuhtme teine ots maandatud võrgupistikupesasse. Akulaadijal olev roheline märgutuli vilgub üks kord.

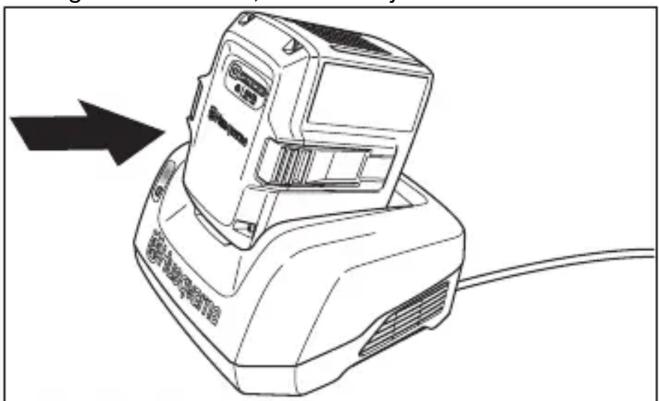

1. Asetage aku akulaadijasse. Kui aku on akulaadijaga õigesti ühendatud, süttib laadijal roheline tuli.

1. Kui aku köik märgutuled põlevad, on aku täis. Ärge laadige akut kauem kui 24 tundi.

2. Akulaadija toitejuhtme võrgupistikupesast lahutamisel tõmmake pistikust, mitte juhtmest.

3. Eemaldage aku laadijast.

Aku laadimisolek

Husqvarna Liitium-ioonakut saab laadida ja kasutada köikidel laadimistasemetel. Aku ei ole kahjustunud. Täis laetud aku ei tühjene, kui aku laadijasse jätta.

LED-näidik	Laadimisolek
LED 1 vilgub 0–25%
LED 1 põleb, LED 2 vilgub	25–50%
LED 1, LED 2 põlevad, LED 3 vilgub	50–75%
LED 1, LED 2, LED 3 põlevad, LED 4 vilgub	75–100%
LED 1, LED 2, LED 3, LED 4 põlevad	Täielikult laetud

Multiaku laadimine

Märkus: Enne aku esimest kasutuskorda laadige aku täis. Uue aku laetuse tase on ainult 30%.

1. Veenduge, et aku oleks kuiv.
2. Kinnitage multiaku adapteri külge.

1. Asetage adapter akulaadijasse.

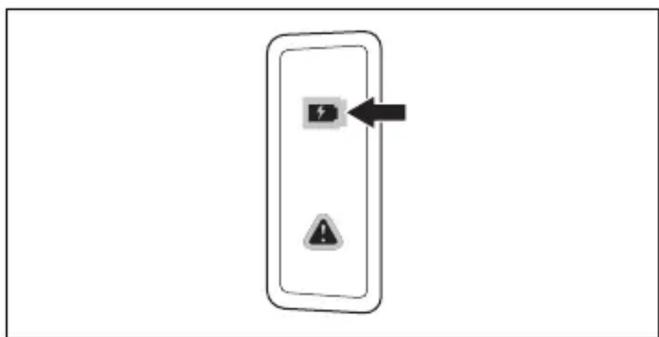

2. Veenduge, et akulaadija roheline LED-tuli süttiks. See tähendab, et adapter ja multiaku on õigesti ühendatud.

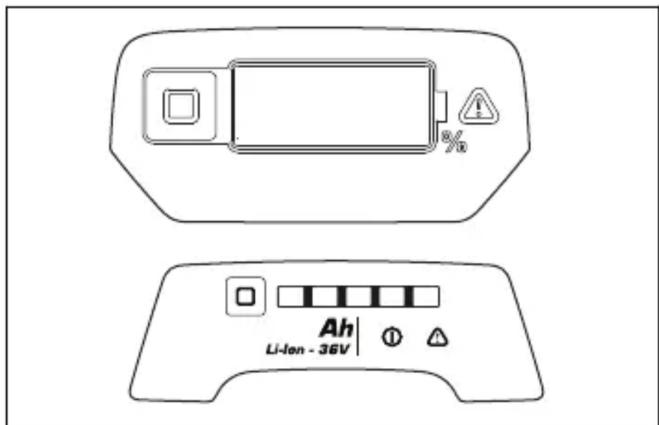

1. Kui aku köik LED-tuled süttivad ja adapter näitab 100%, siis on aku täis.

% Ah Li-Ion - 36V

Adapter kuvab laadimisolekut sammuga 1%. Väiksed kõrvalekalded on võimalikud laadimise alguses.

1. Akulaadija toiteallikast lahutamiseks võtke kinni pistikust. Ärge tõmmake juhtmest.

2. Eemaldage adapter akulaadijast.

3. Eemaldage multiaku adapterist.

Märkus: Lisateavet lugege multiaku ja akulaadija kasutusjuhenditest.

Toote käivitamine

1. Avage akukaas.

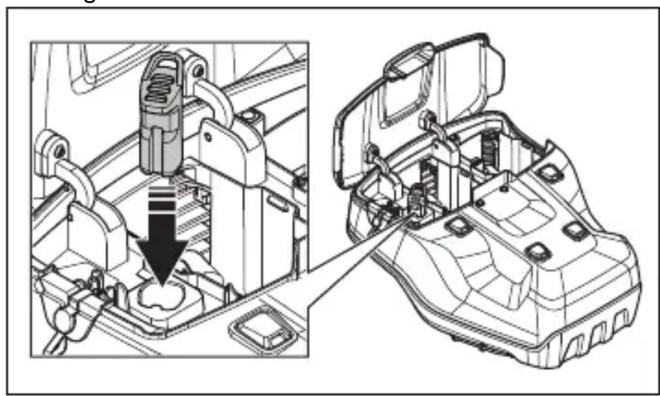

2. Asetage laetud aku akukaane all olevasse akupessa
3. Tööea pikendamiseks asetage teine laetud aku akupessa 2.
4. Eemaldage ohutuslüliti ohutuslüliti hoidikust.
5. Pange ohutuslüliti turvalukku.

1. Olge toote taga.

2. Vajutage juhtimispaneelil sisse- ja väljalülitusnuppu. Ekraan lülitub sisse.

3. Avage käivitustõkesti.

1. Lükake mootori pidurikäepidet juhtraua suunas.

- Veo alustamiseks tömmake veo käepidet juhtraua suunas.

- Veokiiruse määramiseks neljas astmes vajutage juhtimispaneelil nuppe + ja –.

- Veo vabastamiseks vabastage veo käepide näiteks siis, kui lähenete takistusele.

Veo kasutamine ratastel (LB 553iV)

1. Käivitage seade, vt jaotist Toote käivitamine Ik 252.

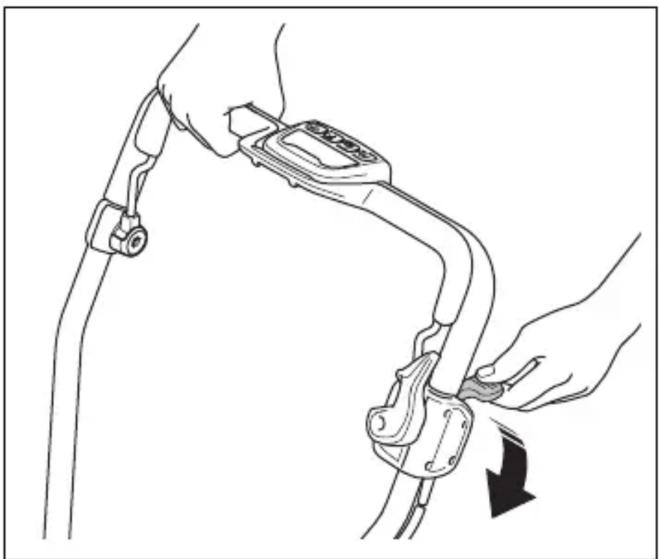

2. Liikumise alustamiseks tömmake ajami juhtkangi üles.

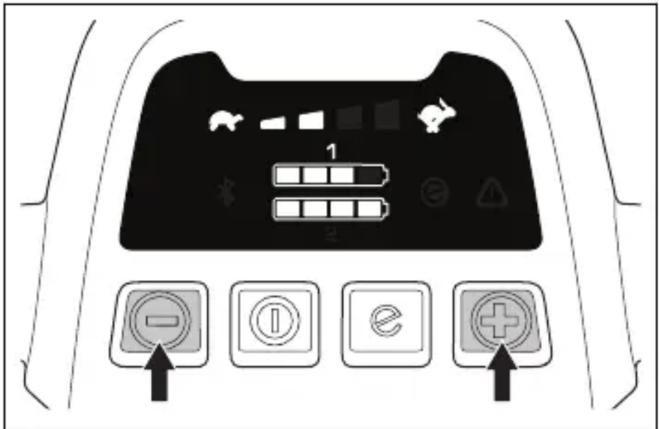

1. Vajutage juhtpaneelil nuppu + ja –, et määrata liikumiskiirus.

1. Liikumise peatamiseks vabastage ajami juhtkang, näiteks kui lähenete takistusele.

Seadme liigutamine, kui lõikeosa on vabastatud (LB 553iV)

• Rakendage käivitustõkesti.
  • Tõmmake ajami juhtkangi üles.
• Hoidke ajami juhtkangi selles asendis ja liigutage seadet.
• Töö jätkamiseks vabastage ajami juhtkang ja käivitustõkesti.

Funktsiooni SavE kasutamine

Toode on varustatud akusäästufunktsiooniga (SavE), mis pikendab aku tööiga.

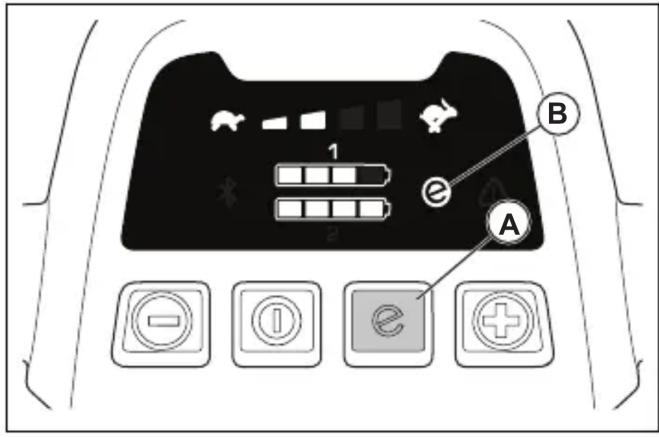

1. Funktsiooni käivitamiseks vajutage nuppu SavE (A). Ekraanil süttib SavE sümbol (B).

2. Funktsiooni peatamiseks vajutage uuesti nuppu SavE. Ekraanil kuvatud SavE sümbol (B) kustub.

1 e A B

Märkus: Kui maapinna tingimused nõuavad suuremat võimsust, seiskub SavE funktsioon automaatselt. Kui maapinna tingimused seda lubavad, käivitub SavE funktsioon automaatselt uuesti.

Funktsioon PowerBoost

Kui seade niidab märga või pikka rohtu, suureneb mootori pöörete arv minutis automaatselt. Aku säästmiseks läheb mootor tagasi standardrežiimi kohe, kui funktsiooni PowerBoost enam ei vajata.

Mootori seiskumine

Kasutamise ajal võivad lõiketera ja mootor takistuste tõttu ajutiselt seiskuda, näiteks kui lõikekorpuse all tekib muruummistus. Kui sellisel juhul hoiate mootori pidurikäepidet allavajutatuna, taaskäivitub toode automaatselt. Kui toode 5-10 sekundi jooksul ei käivitu, võib olla vaja lõikekorpuse alune puhastada. Vt jaotist Toote puhastamine Ik 256.

HOIATUS: Kui mootor seiskub, proovib mootor 5-10 sekundi jooksul automaatselt taaskäivituda. Enne lõikekorpuse kontrollimist oodake vähemalt 15 sekundit.

HOIATUS: Enne lõikekorpuse kontrollimist vabastage mootori pidurikäepide, keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit. Takistuse eemaldamise ja toote ootamatu käivitumise korral esineb vigastusoht.

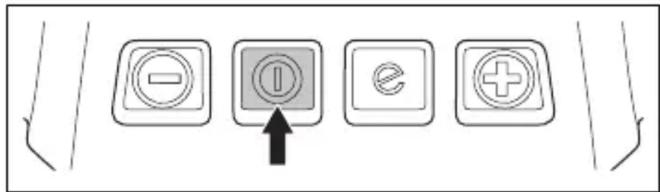

Toote seiskamine

Kui seadet 3 minuti jooksul ei kasutata, seiskub see automaatselt.

1. Mootori seiskamiseks vabastage mootori pidurikäepide.

1. Vajutage juhtimispaneelil sisse- ja väljalülitusnuppu. Köik põlevad LED-tuled ja ekraanil kuvatud sümbolid kustuvad.

1. Eemaldage ohutuslüliti turvalukust ja pange see ohutuslüliti hoidikusse.

Hea tulemuse saavutamiseks

- Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.

• Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.
• Hoidke lõikamiskate puhtana. Lõikamiskatte siseküljele kogunevad rohujäägid ja mustus võivad lõikamise tõhusust vähendada. Vt jaotist Toote puhastamine Ik 256.

Muru niitmine ilma paigaldatud rohukoguri või multšikorgita (LC 551iV)

1. Kergitage tagakaant ja eemaldage rohukogur.
2. Kui seadmele on paigaldatud multšikork ja multšimistera, eemaldage need.
3. Enne seadme kasutamist sulgege tagumine kate.
   Seadme töötamise ajal väljub lõigatud rohi tagumise katte alt.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk.

Seadme hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta.

Lisateavet vt www.husqvarna.com.

Hooldusskeem

Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata.

Tärniga (*) tähistatud hooldustööde kohta vt Ohutusjuhised kasutamisel Ik 240.

	Igal ka-sutuskor-ral	Iga kuu	Igal hooajal
Tehke üldkontroll. X
Puhastage käigukasti kaas. Veenduge, et mootori peal poleks rohtu. X
Kontrollige käivitustõkestit. * X
Veenduge, et toote ohutusseadistel poleks defekte. * X
Kontrollige rohukogurit kulumise või kahjustuste suhtes. X
Kontrollige lõikeosa. X
Kontrolli lõikekorpust. * X
Kontrollige mootori pidurikäepidet. * X
Veenduge, et ON/OFF nupp töötaks korralikult ja sellel poleks defekte. X
Veenduge, et akul poleks kahjustusi. X
Kontrollige aku laetust X
Veenduge, et aku vabastusnupud töötaksid korralikult ning et aku lukustuks kindlalt seadme külge.	X
Puhastage õhu sissevõtuavad. Veenduge, et õhu sissevõtuavades poleks rohtu ega mustust.	X
Veenduge, et akulaadijal poleks kahjustusi ja et see töötaks korrektselt X
Puhastage kaitsekatte alumine külg (LC 551iV, LB 553iV). X
Kontrollige aku ja seadme vahelisi ühendusi. Samuti kontrollige aku ja akulaadija vahelisi ühendusi.			X

Üldkontrolli läbiviimine

• Veenduge, et toote mutrid ja kruvid oleksid pingutatud.
• Veenduge, et toote juhtmed ei oleks sellises asendis, kus need võiksid kahjustada saada.

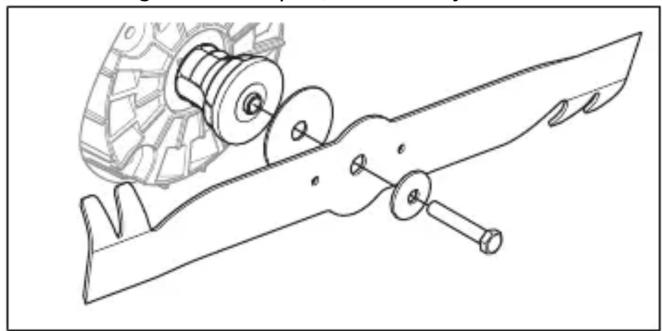

Lõiketera vahetamine

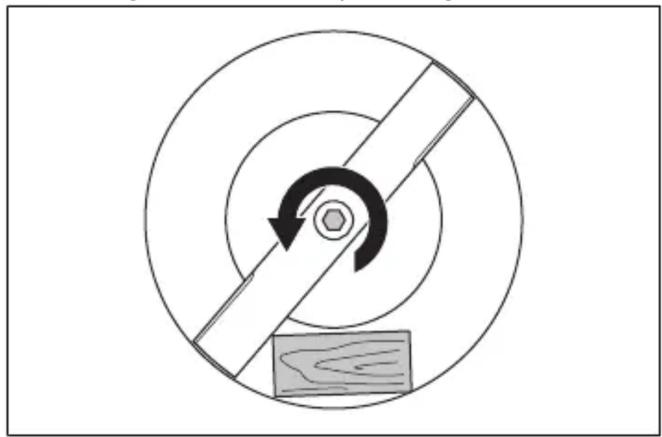

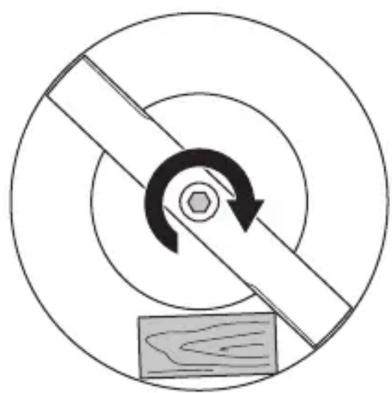

1. Lukustage lõiketera mõne puuklotsiga.

1. Eemaldage lõiketera polt, vedruseib ja lõiketera.

1. Kontrollige, et lõiketera toel ja lõiketera poldil poleks kahjustusi.
   a) Kui vahetate lõiketera või lõiketera toe, tuleb vahetada ka lõiketera polt, vedruseib ja hõördeseib.
2. Kontrollige mootori völli ja veenduge, et see poleks väändunud.

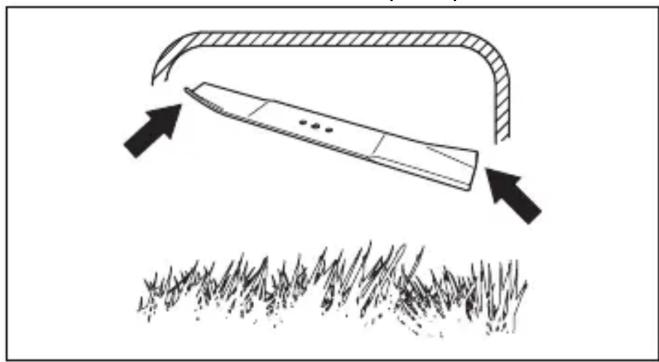

3. Uue lõiketera kinnitamisel veenduge, et painutatud otsad oleks suunatud lõikekorpuse poole.

1. Pange hõõrdeseib ja lõiketera vastu lõiketera tuge.

1. Veenduge, et lõiketera ja mootori võlli kese oleksid kohakuti.

1. Lukustage lõiketera mõne puuklotsiga.

1. Keerake tera käega, veendumaks, et see pöörleb vabalt.

HOIATUS: Kasutage kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.

Toote puhastamine

• Ärge puhastage seadet veega. Vesi võib pääseda aku või mootori sisse ja põhjustada lühise või kahjustada toodet.
• Eemaldage lehed, muru ja pori harja abil.
• Eemaldage kaitsekate ja puhastage selle sisekülg harjaga rohust.

Aku ja akulaadija puhastamine

HOIATUS: Ärge puhastage akut või akulaadijat veega.

HOIATUS: Ärge kasutage aku puhastamiseks mis tahes kemikaale.

• Enne aku asetamist akulaadijasse veenduge, et aku ja akulaadija oleksid puhtad ja kuivad.
• Puhastage akuklemmid suruõhu või pehme ja kuiva riidelapiga.
• Puhastage aku ja akulaadija välispinnad pehme ja kuiva riidelapiga.

Lõikeosa kontrollimine

HOIATUS: Juhusliku käivitumise vältimiseks keerake ohutuslüliti välja, eemaldage aku ja oodake vähemalt viis sekundit.

HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes. Kahjustatud lõikeosa tuleb alati välja vahetada.
2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada.

Veaotsing

Aku

Aku LED-tuli Põhjus Lahendus
Roheline LED-tuli vilgub.	Aku pinge on madal. Laadige aku. Vt jaotist	Aku laadimine Ik 250.
Törke LED-tuli vilgub Aku	on tühjenenud. Laadige aku. Vt jaotist	Aku Ik 257.
	Töökeskkonna temperatuur on liiga kõrge või liiga madal.	Kasutage akut keskkonnas, mille temperatuur jääb vahemikku -10 kuni 40 °C.
	Ülepinge. Veendu, et toiteallika võrgupinge vastaks toote mudeli etiketil märgitule.
Törke LED-tuli põleb. Elementide erinevus on liiga suur (1 V).		Pöörduge volitatud hooldustöökoja poole.

Akulaadur

Akulaadija LED-tuli	Põhjus Lahendus
Tõrke LED-tuli vilgub	Töökeskkonna temperatuur on lii-ga kõrge või liiga madal.	Kasutage akulaadijat keskkonnas, mille temperatuur jääb vahemikku 5 kuni 40 °C.
Tõrke LED-tuli põleb.	Pöörduge volitatud hooldustöökoja poole.

Juhtpaneel

Törkekood (vilkumis-te arv)	Võimalikud tõrked Võimalik tegevus
1 Käigukasti mootor on	liiga kuum. Laske tootel maha jahtuda. Veenduge, etkäigukasti peal pole rohtu. Vajadusel puhas-tage käigukasti kate.
5 Mootori kiirus langeb	liigselt ja mootor seis-kub.	Puhastage lõikeosa ja tõstke lõikamiskõr-gust. Vt jaotist Lõikamiskõrguse reguleerimi-ne (LB 548i, LC 551iV) Ik 250. Tõrke püsimi-se korral pöörduge volitatud hooldustöökotta.
8 Aku on tühjenenud.	Laadige aku. Vt jaotist	Aku laadimine Ik 250.
9 Aku tõrge või aku signaali pole. Asetage aku õigesti seadmesse ja kontrolligeakukonnektorit. Kui aku tõrke LED-tuli vilgub,vt Aku Ik 250.
10 Mootori juhtseade on liiga kuum. Seisake mootor ja oodake, kuni see on jahtu-nud.
Tõrkekood (vilkumis-te arv)	Võimalikud tõrked Võimalik tegevus
Muud tõrked Muude tõrgete ilmnemise korral eemaldage ohutuslüliti ja aku ning võtke ühendust volitatud hooldustöökojaga.

Transportimine, hoiulepanek ja utiliseerimine

Sissejuhatus

HOIATUS: Transportimise ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti välja, eemaldage aku ja oodake vähemalt viis sekundit.

Seadme seadmine transportasendisse (LC 551iV)

1. Keerake alumised hoovad lahti.
2. Liigutage nupud toote vasakul ja paremal küljel olevatesse soonetesse.

1. Keerake käepide ettepoole.

1. Eemaldage rohukogur.

Transportimine

• Liitium-ioonakudele kehtivad ohtlike kaupade veonõuded.
• Kaubandusliku transpordi korral tuleb järgida pakendamise ja märgistamise erinõudeid.
• Toote transportimiseks ettevalmistamisel järgige kindlasti ohtlikele ainetele kehtivaid eeskirju. Kehtida võivad ka kohalikud eeskirjad.
• Transpordi ajaks tuleb aku alati eemaldada.
• Katke akukonnektorid isoleerteibiga ja veenduge, et aku ei saaks transportimise ajal liikuma hakata.
• Kinnitage seade transportimise ajaks.

Hoiustamine

• Hoiustamise ajaks tuleb aku alati eemaldada.
• Önnetuste vältimiseks veenduge, et aku ja seade poleks hoiustamise ajal ühendatud.
• Hoidke akulaadijat suletud ja kuivas kohas.
• Hoidke akut ja akulaadijat kuivas kohas, kus pole niiskust ja miinuskraade.
• Ladustamise ajaks lahutage aku akulaadija küljest.
• Ärge hoidke akut kohas, kus võib tekkida staatiline elekter. Ärge hoidke akut metallkastis.
• Hoidke akut kohas, mille temperatuur jääb vahemikku 5 kuni 25 °C, ja kuhu ei paista otsene päikesevalgus.
• Hoidke akulaadijat kohas, mille temperatuur jääb vahemikku 5 kuni 45 °C, ja kuhu ei paista otsene päikesevalgus.
• Enne aku pikemaajalist hoiustamist laadige see 30–50% ulatuses täis.
• Hoidke seadet, akut ja akulaadijat suletud ruumis, kuhu ei pääse lapsed ja volitamata kõrvalised isikud.
• Enne seadme pikemaajalist hoiustamist puhastage seade ja tehke sellele täishooldus.

Körvaldamine

Tootel või selle pakendil olevad sümbolid viitavad, et toodet ei tohi visata olmeprügi hulka. See tuleb toimetada ettenähtud vastuvõtupunkti, kus elektri- ja elektroonikaseadmed võetakse uuesti ringlusesse.

Hoolitsedes toote eest öigel viisil aitate vähendada võimalikke negatiivseid mõjusid keskkonnale ja inimestele, mis võivad avalduda toote vale käitlemise

korral. Lisateabe saamiseks toote ringlussevõtu kohta pöörduge vastava kohaliku ametkonna, jäätmekäitlusettevõtte või toote müünud kaupluse poole.

	LB 548i LB 553iV LC 551iV
Lõikemootor
Mootori tüüp BLDC (harjadeta) 36	V	BLDC (harjadeta) 36 V	BLDC (harjadeta) 36 V
Mootori pöörlemissagedus – SavE, p/min* 260	0 2600 2600
Mootori pöörlemissagedus – nimisagedus, p/ min*	3000 3000 3000
Mootori pöörlemissagedus – suur koormus, p/min*	3300 3300 3300
Mootori väljundvõimsus – max kW 1,8 1,8 1,8
Mootori väljundvõimsus – nimivõimsus, kW 1,5 1,5 1,5
Veomootor
Mootori väljundvõimsus – nimivõimsus, kW – 0,4 0,4
Iseliikumiskiirus, km/h – 3,0-5,0 3,0-5,0
Reguleeritavad kiirusetasemed – 4 4
Kaal
Kaal ilma akuta (kg) 31 38 39,5
Aku
Aku tüüp	Husqvarna Akuseeria	Husqvarna Akuseeria	Husqvarna Akuseeria
Aku tööaeg
Aku tööaeg, min, (vabajooksul) SavE on aktiveeritud, ühe Husqvarna 9,4 Ah akuga (Bli300).	35 35 30
Aku tööaeg, min, (vabajooksul) standardrežiim on aktiveeritud, ühe Husqvarna 9,4 Ah akuga (Bli300).	30 30 25
Müratasemed 22

	LB 548i LB 553iV LC 5	51iV
Helivõimsuse tase, mõõdetud dB(A) 93 97 97
Helivõimsuse tase, garanteeritud LWA dB(A) 93 98 97
Helitasemed23
Helirõhutase kasutaja kõrva juures, dB(A) 80 84 84
Vibratsioonitase24
Käepide, m/s2	0,3 1,3 0,3
Lõikeosa
Lõikekõrgus, mm 30-60 28–65 26–74
Niitmislaius, cm 48 53 51
Lõiketera standard Multšitera 597466510 Multšitera 529441810 Koguri tera			597466310
Lõiketera, lisatarvik – – Multšitera 597466410
Rohukoguri maht, l – – 65

* Pööret minutis

Heakskiidetud akud	Tüüp	Aku mahtuvus, Ah	Pinge, V	Kaal, kg
BLi20	Liitiumioonaku	4,0	36	1,2
BLi200	Liitiumioonaku	5,2	36	2,8/1,3
BLi300	Liitiumioonaku	9,4	36	4,1/1,9
BLi550X	Liitiumioonaku	15,6	36	12,4/5,6
BLi950X	Liitiumioonaku	31,1	36	15,4/7,0

Määratletud akude heakskiidetud akulaadijad, BLi	Sisendpinge, V	Sagedus, Hz	Võimsus, W
QC80	100-240	50-60	80
QC80F	12	0	80
QC330	100-240	50-60	330
QC500	100-240	50-60	500

Vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Muruniiduk
Kaubamärk Husqvarna
Tüüp/mudel LB 548i, LC 551iV, LB 553iV
Identifitseerimine Seerianumbrid alates 2022. aastast

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Määrus Kirjeldus
2006/42/EÜ „masinadirektiiv“
2014/30/EL „elektromagnetilise ühilduvuse direktiiv“
2000/14/EÜ „seadmete müra kohta käiv direktiiv“
2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN 60335-1:2012/AC:2014/A11:2014/A13:2017, EN 60335-2-77:2010, EN 62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC 63000:2018

Teavitatud asutus: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden kinnitab vastavust nõukogu direktiivile 2000/14/EÜ, vastavushindamise menetlus: lisa VI.

Lisateavet mürataseme kohta vt Tehnilised andmed Ik 259.

Huskvarna, 2022-10-14

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, aiandustoodete arendusdirektor, Husqvarna AB

Tehnilise dokumentatsiooni eest vastutaja

Sisällys

Johdanto.... 262

Turvallisuus....267

Asentaminen....274

Käyttö....278

Huolto....284
