ПОСІБНИК КОРИСТУВАЧА LB 553iV HUSQVARNA

UK Посібник користувача

ZH 操作手册

326-356

389-420

421-450

451-481

482-513

514-545

546-575

576-608

609-641

642-673

674-708

709-740

741-771

772-802

803-833

834-863

864-897

898-924

Contents

Introduction.... 2
Safety....7
Assembly.... 14
Operation.... 18
Maintenance.... 25

Troubleshooting.... 27

Усунення несправностей....892

Транспортування, зберігання й утилізація...... 893

Технічні характеристики.... 895

Декларація відповідності.... 897

Вступ

Опис виробу

Цей виріб – обертальна газонокосарка, керована пішим оператором. Моделі LB 548і та LB 553iV оснащено системою мульчування BioClip, яка дає змогу перетворювати траву на добриво.

Модель LC 551iV забезпечує збір трави в травозбірник. Для того, щоб трава викидалася

заду, приберіть травозбірник. Для того, щоб перетворити траву на добриво, встановіть приладдя для мульчування (аксесуар).

Призначення

Користуйтеся виробом для зрізання трави. Забороняється використовувати виріб для інших завдань.

1. Панель керування
2. Ручка зупинення двигуна
3. Обмежувач запуску
4. Травозбірник (LC 551iV)
5. Задня кришка (LC 551iV)
6. Ключ безпеки
7. Фіксатор ручки (LC 551iV)
8. Важіль регулювання ручки (LB 548i)
9. Кришка акумуляторного відсіку
10. Регулятор висоти різання (LC 551iV)
11. Кнопка увімкнення / вимкнення

12. Кнопка SavE

13. Индикатор режиму SavE

14. Індикатор стану акумулятора
15. Індикатор швидкості
16. Кнопка зменшення швидкості
17. Кнопка збільшення швидкості
18. Світлодіодний індикатор помилки
19. Кожух леза
20. Всмоктувачі повітря
21. Захисний кожух (LC 551iV)
22. Табличка з паспортними даними
23. Приводна скоба (LC 551iV)

24. Зарядний пристрій (додатковий аксесуар)

25. Акумулятор (додатковий аксесуар)

26. Багатоблочний акумулятор (додатковий аксесуар)
27. Перехідна пластина (додатковий аксесуар)

28. Адаптер багатоблочного акумулятора (додатковий аксесуар)

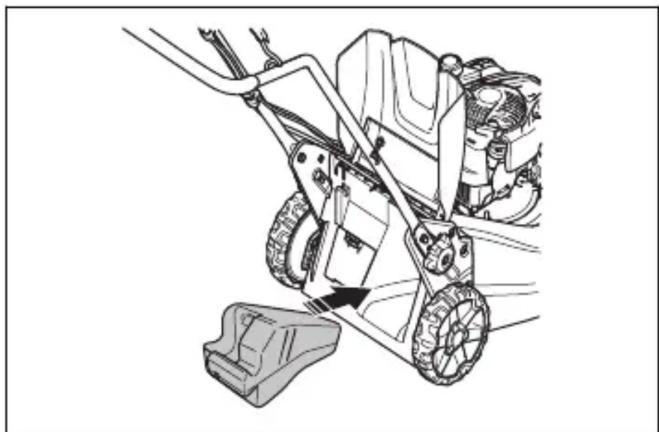

29. Комплект для мульчування (LC 551iV)

30. Посібник користувача

Огляд виробу (LB 553iV)

LB 553iV

1. Панель керування
2. Ручка зупинення двигуна
3. Обмежувач запуску
4. Ключ безпеки

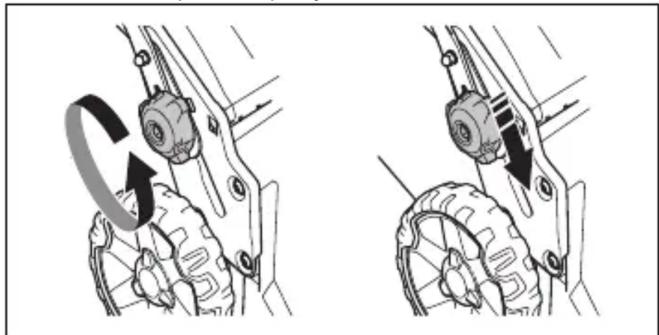

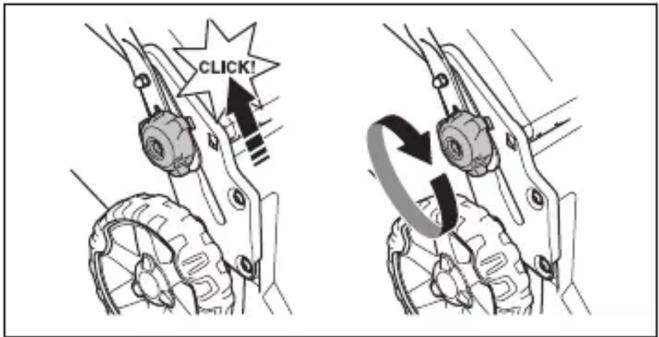

5. Важіль регулювання ручки
6. Кришка акумуляторного відсіку

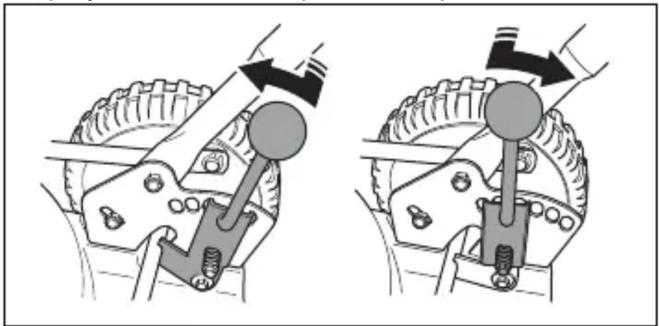

7. Регулятор висоти різання

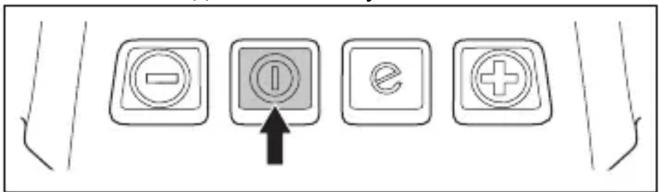

8. Кнопка ON/OFF «УВИМК./ВИМКН.»

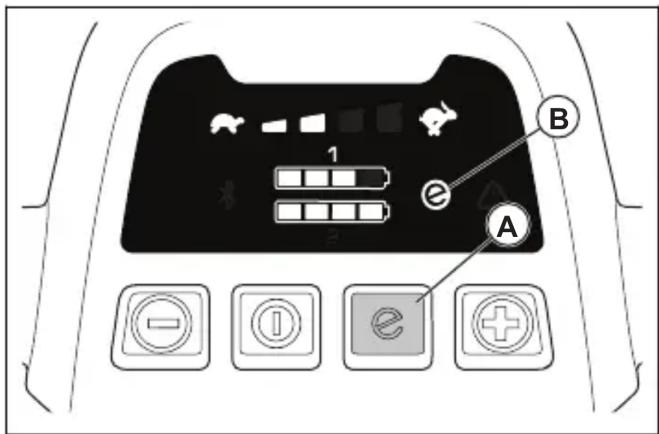

9. Кнопка SavE
10. Индикатор режиму SavE

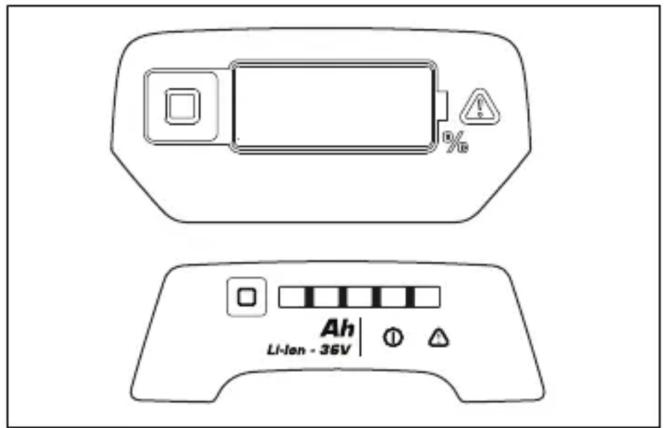

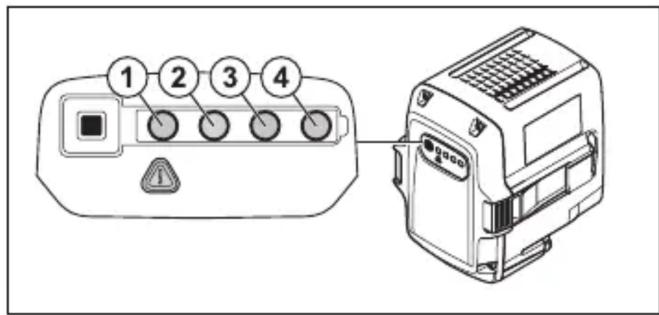

11. Індикатор стану акумулятора

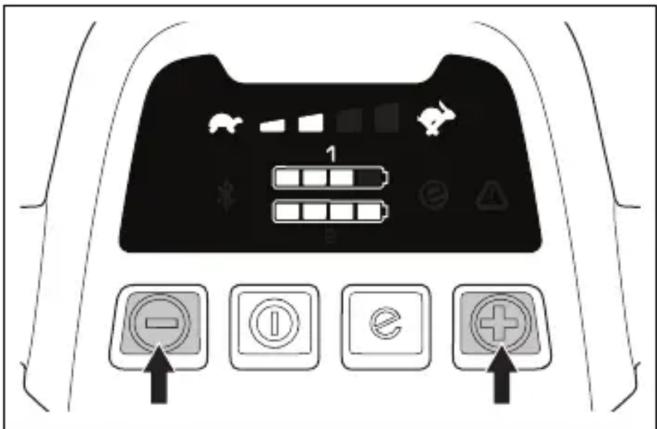

12. Індикатор швидкості
13. Кнопка зменшення швидкості
14. Кнопка збільшення швидкості
15. Світлодіодний індикатор помилки

16. Кожух леза

17. Всмоктувачі повітря

18. Захисний кожух
19. Табличка з паспортними даними

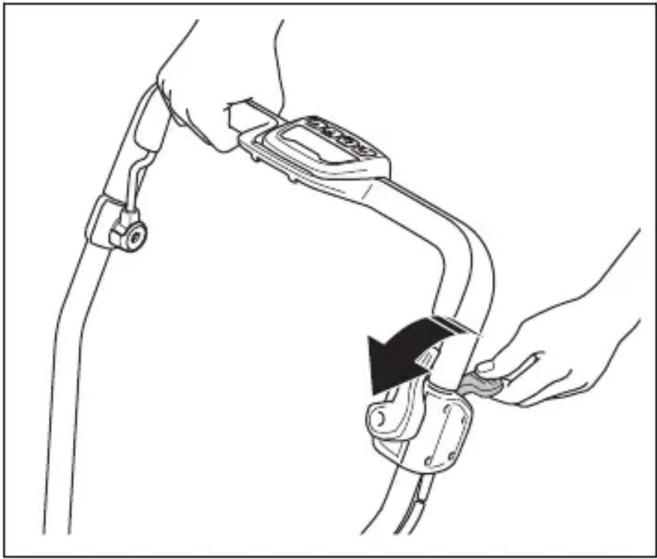

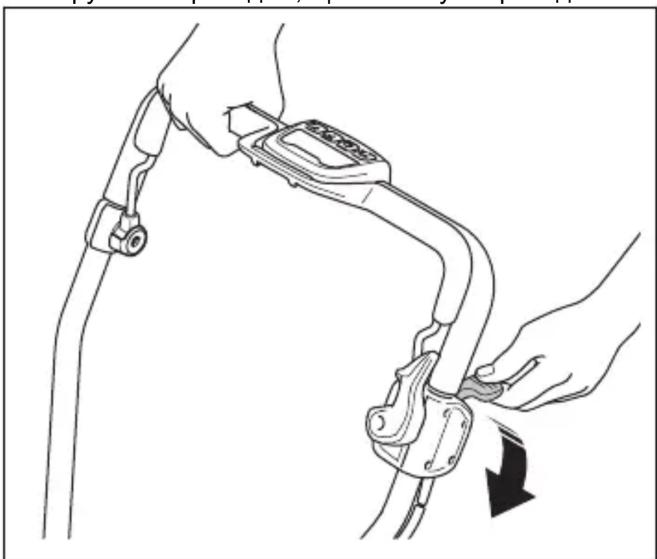

20. Важіль керування приводом

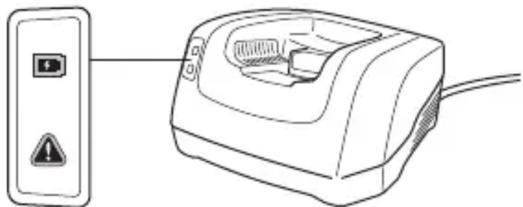

21. Зарядний пристрій (додатковий аксесуар)
22. Акумулятор (додатковий аксесуар)
23. Багатоблочный акумулятор (додатковий аксесуар)
24. Перехідна пластина (додатковий аксесуар)
25. Адаптер багатоблочного акумулятора (додатковий аксесуар)
26. Посібник користувача

Символи на виробі

УВАГА! Цей виріб може бути небезпечним і здатний спричинити тяжкі травми або смерть оператора чи сторонніх осіб. Будьте обережні й використовуйте виріб належним чином.

Перед використанням виробу уважно прочитайте посібник користувача й переконайтеся в тому, що ви зрозуміли наведені в ньому вказівки.

Сторонні особи та тварини повинні перебувати на безпечній відстані від робочої зони.

Остерігайтеся рикошету й об'єктів, які можуть вилітати з-під виробу.

Увага! Тримайте руки й ноги на безпечній відстані від леза, що обертається.

Увага! Тримайте руки та ноги на відстані від деталей, що обертаються.

Перед виконанням робіт із ремонту чи технічного обслуговування завжди виймайте ключ безпеки.

Екологічне маркування.Цей виріб і його пакування не можна утилізувати разом із побутовими відходами. Утилізацію виробу необхідно проводити на сертифікованому підприємстві з переробки відходів електричного й електронного обладнання.

Виріб відповідає вимогам застосовних директив ЄС.

Цей виріб відповідає вимогам застосовних норм Сполученого Королівства.

EAC

Виріб відповідає вимогам застосовних директив Митного союзу ЄАЕС.

Виріб відповідає вимогам відповідних директив УкрСЕПРО.

Виріб відповідає вимогам застосовних директив RCM. Застосовується тільки для Австралії та Нової Зеландії.

Етикетка з інформацією щодо шумових викидів у навколишнє середовище відповідно до вимог директив і нормативних актів ЄС і Сполученого Королівства та Закону про збереження навколишнього середовища (контроль шуму) 2017 р. Нового Південного Уельсу. Гарантований рівень звукової потужності виробу вказано в розділі Технічні характеристики на

сторінці 895і на етикетці.

IPX4

Захищено від бризок води.

Процедура запуску: на- тисніть кнопку «УВІМК./ ВИМКН.», від- пустіть обме- жувач запус- ку, притисніть ручку зупи- нення двигуна вниз.

Щоб зупинити двигун, відпустіть ручку зупинення двигуна.

Повільно

Швидко

Сканований код

Зверніть увагу: Інші позначення на виробі відповідають вимогам сертифікації для певних ринків.

Маркування на виробі

НЕБЕЗПЕКА. Тримайте руки й ноги на безпечній відстані.

Відповідальність за якість продукції

Згідно із законом про відповідальність за якість продукції ми не несемо відповідальності за будь-які пошкодження, спричинені роботою наших виробів, якщо:

• виріб було неправильно відремонтовано;
• виріб було відремонтовано із використанням деталей, виготовлених не виробником або не затверджених ним;
• виріб обладнано аксесуаром, виготовленим не виробником або не затвердженим ним;
• виріб було відремонтовано в неавторизованому сервісному центрі або неавторизованою компанією;

Безпека

Визначення щодо безпеки

Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях посібника.

ПОПЕРЕДЖЕННЯ:

Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора

чи інших осіб, що знаходяться поруч.

УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх об'єктів.

Зверніть увагу: Використовується для

надання додаткової інформації щодо певної ситуації.

Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ:

Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Цей виріб може бути небезпечним у разі неправильного або недбалого використання. Порушення правил техніки безпеки може призвести до травм або смерті.
• Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб зменшити ризик тяжких або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед

початком експлуатації цього виробу.

• Завжди будьте обережні та керуйтеся здоровим глуздом. Якщо ви маєте сумніви щодо того, як користуватися виробом у конкретній ситуації, припиніть роботу та проконсультуйтеся з дилером Husqvarna.

- Пам'ятайте, що оператор несе відповідальність за нещасні випадки, в результаті яких постраждали інші особи або їхнє майно.

- Підтримуйте виріб чистим. Переконайтеся, що знаки та наклейки знаходяться в читабельному стані.

- У жодному разі не дозволяйте користуватися приладом дітям або людям, які не ознайомилися з цим посібником. Вік оператора може обмежуватися місцевими нормами

- Завжди наглядайте за особами з обмеженими фізичними чи розумовими можливостями, що використовують виріб. Біля виробу, що працює, повинна завжди знаходитися

відповідальна доросла особа.

• Забороняється використовувати виріб, якщо ви втомлені, хворі, чи перебуваєте під впливом наркотиків, алкоголю або медикаментів. Ці фактори мають негативний вплив на ваш зір, зосередженість, свідомість та координацію рухів.
• Забороняється використовувати виріб у разі його несправності.
• Забороняється зміни в конструкцію виробу чи використовувати виріб, якщо є підозра, що його було змінено сторонніми особами.

Безпека в робочій зоні

ПОПЕРЕДЖЕННЯ:

Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Перед використанням виробу приберіть з робочої зони всі гілки, лозу та каміння.
• Предмети, що потраплять на різальне обладнання, можуть відлетіти та

поранити сторонніх осіб або пошкодити інші предмети. Сторонні особи та тварини повинні знаходитися на безпечній відстані від виробу.

• Забороняється використовувати виріб за поганої погоди на кшталт туману, дощу, сильного вітру, значного холоду або грози. Робота в погану погоду або на вологих ділянках виснажує. Погана погода може стати причиною небезпечних умов роботи, таких як слизькі поверхні.
• Бережіться осіб, предметів та ситуацій, які можуть зашкодити безпечній роботі виробу.
• Бережіться перешкод на кшталт коріння, каміння, гілок, ям або канав. Висока трава може приховувати перешкоди.
• Скошування трави на схилах може бути небезпечним. Не косіть занадто круті схили. Не використовуйте виріб на ділянках із нахилом понад 15°
• Будьте вкрай обережні, розвертаючись на схилах. Використовуйте виріб на схилах у горизонтальному

напрямку. Не рухайтеся вверх і вниз.

- Будьте обережні, наближаючись до прихованих кутів та предметів, які можуть закривати поле зору.

Техніка безпеки

ПОПЕРЕДЖЕННЯ:

Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Використовуйте виріб лише для скошування трав'яних газонів. Заборонено використовувати виріб для інших цілей.
• Використовуйте засоби індивідуального захисту. Див. Засоби індивідуального захисту на сторінці 873.
• Дізнайтеся, як швидко зупинити двигун в екстреній ситуації.
• Не використовуйте виріб під дощем або в умовах підвищеної вологості. Потрапляння води у виріб збільшує загрозу ураження електричним струмом.
• Забороняється використовувати виріб без

правильно встановленого леза та всіх кожухів. Неправильно встановлене лезо може від'єднатися і призвести до травм.

- Слідкуйте, щоб лезо не зачіпляло сторонні предмети на кшталт каміння та коріння. Це може призвести до пошкодження леза та згинання вала двигуна. Зігнута вісь викликає значні вібрації та призводить до ризику від'єднання леза від виробу.

- У разі удару леза об будь-який сторонній предмет чи появи вібрації негайно зупиніть виріб. Зупиніть двигун, витягніть ключ безпеки та вийміть акумулятор. Перевіряйте виріб на наявність пошкоджень. Виправляйте пошкодження або здавайте виріб на ремонт в авторизований центр обслуговування.

- Забороняється закріплювати ручку зупинення двигуна на рукоятці, коли працює двигун.

- Поставте виріб на тверду рівну поверхню й увімкніть його. При цьому лезо не повинно торкатися землі або інших предметів.

• Під час роботи з виробом завжди залишайтеся позаду нього.
• Під час роботи з виробом всі колеса мають залишатися на землі, а обидві руки треба тримати на ручці. Тримайте руки та ноги на відстані від лез, що обертаються.
• Не нахиляйте виріб, коли двигун увімкнений.
• Будьте обережні під час руху у зворотному напрямку.
• Забороняється піднімати виріб, коли двигун увімкнений. Якщо треба підняти виріб, спочатку зупиніть двигун, витягніть ключ безпеки та вийміть акумулятор.
• Не рухайтесь у зворотному напрямку під час роботи з виробом.
• Вимикайте двигун під час руху через ділянки без трави на кшталт доріжок із гравію, каменю або асфальту.
• Не бігайте з виробом, коли двигун увімкнений. Під час роботи з виробом необхідно ходити зі звичайною швидкістю.
• Вимикайте двигун, перш ніж змінювати висоту різання. Забороняється

виконувати регулювання при ввімкненому двигуні.

- Забороняється залишати виріб без нагляду коли двигун працює. Зупиніть двигун та переконайтеся, що ріжуче обладнання не обертається.

Правила техніки безпеки під час використання

Засоби індивідуального захисту

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Особисте захисне спорядження не може повністю усунути небезпеку травмування, але при нещасному випадку воно знизить ступінь важкості травми. Дозвольте дилеру допомогти вам із вибором підходящого обладнання.

• Використовуйте взуття із захистом від ковзання для роботи у важких умовах. Забороняється використовувати відкрите взуття або працювати взагалі без нього.

• Використовуйте цупкі довгі штани.

• За потреби використовуйте рукавички, наприклад, якщо необхідно приєднати, оглянути або почистити різальне обладнання.

Запобіжне обладнання на виробі

ПОПЕРЕДЖЕННЯ:

Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не використовуйте виріб із пошкодженими захисними пристроями.
• Не демонтуйте захисні пристрої та не вносьте в їх конструкцію зміни.
• Регулярно перевіряйте захисні пристрої. У випадку пошкодження захисних пристроїв зверніться до центру обслуговування Husqvarna.

Перевірка кожуха леза

Кожух леза частково поглинає вібрацію виробу та знижує небезпеку травмування лезом.

• Огляньте кожух леза та переконайтеся, що він не має пошкоджень на кшталт тріщин.

Ключ безпеки

Ключ безпеки знаходиться під кришкою акумуляторного відсіку. Ключ безпеки під'єднує акумулятор, який у свою чергу живить двигун.

Перевірка ключа безпеки

Ключ безпеки під'єднує акумулятор, який у свою чергу живить двигун.

• Запустіть і зупиніть двигун. Якщо ключ безпеки справний, двигун заводиться лише тоді, коли ключ вставлено в запобіжний замок.

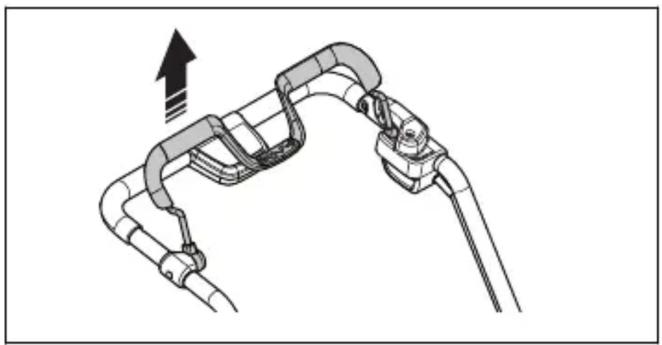

Ручка зупинення двигуна

Ручка зупинення двигуна зупиняє двигун. За відпускання ручки зупинення двигуна він зупиняється.

Щоб перевірити роботу гальма двигуна, запустіть двигун, а потім відпустіть ручку зупинення. Якщо двигун не зупиняється протягом 3 секунд, необхідно передати виріб в авторизований центр обслуговування Husqvarna

для налаштування гальма двигуна.

Перевірка обмежувача запуску

Перевірте обмежувач запуску, щоб переконатися, що він дійсно блокує роботу двигуна.

1. Перемістіть ручку зупинення двигуна в напрямку рукоятки. Обмежувач запуску блокує рух.
2. Потягніть обмежувач запуску.

1. Відпустіть обмежувач запуску та переконайтеся, що він повертається до початкового положення.

Заходи безпеки під час роботи з акумуляторами

ПОПЕРЕДЖЕННЯ:

Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Для живлення виробів Husqvarna необхідно використовувати лише акумулятори Husqvarna. Щоб уникнути травмування, забороняється використовувати акумулятор в якості джерела живлення для інших приладів.
• Не використовуйте одноразові батареї.
• Небезпека ураження електричним струмом. Забороняється під'єднувати клеми акумулятора до ключів, монет, гвинтів або інших металевих предметів. Це може призвести до короткого замикання в акумуляторі.
• Забороняється вставляти предмети у вентиляційні отвори акумулятора.
• Тримайте акумулятор подалі від прямих сонячних променів, джерел тепла

та відкритого вогню.

Акумулятор може вибухнути, що призведе до опіків та / або хімічних опіків.

• Бережіть акумулятор від дощу та вологи.
• Захищайте акумулятор від впливу мікрохвиль чи високого тиску.
• Забороняється розбирати чи ламати акумулятор.
• У разі витікання рідини з акумулятора слідкуйте, щоб вона не потрапила на тіло чи в очі. Якщо рідина потрапила на шкіру, промийте вражену ділянку великою кількістю води та зверніться за медичною допомогою.
• Акумулятор дозволяється використовувати за температури від –10 °C до +40 °C.
• Заборонено мити батарею чи зарядний пристрій водою. Див. Чищення акумулятора й заряджального пристрою на сторінці 891.
• Не використовуйте несправний чи пошкоджений акумулятор.
• Зберігайте акумулятор подалі від металевих предметів на кшталт цвяхів, монет, ювелірних виробів.

Заходи безпеки при роботі із зарядним пристроєм

ПОПЕРЕДЖЕННЯ:

Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Для заряджання замінних акумуляторів Husqvarna необхідно використовувати лише зарядні пристрої QC.
• Ризик короткого замикання й ураження електричним струмом. Забороняється вставляти предмети у вентиляційні отвори зарядного пристрою. Заборонено розбирати зарядний пристрій. Не торкайтеся металевих предметів контактами зарядного пристрою. Використовуйте сертифіковані електричні розетки.
• Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб зменшити ризик тяжких

або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього виробу.

- Регулярно перевіряйте шнур живлення зарядного пристрою на предмет пошкоджень та тріщин.

- Забороняється підіймати зарядний пристрій, тримаючи його за шнур живлення. Щоб від'єднати зарядний пристрій від настінної розетки, витягніть штепсельну вилку. У жодному разі не тягніть за шнур живлення.

- Тримайте шнур живлення та подовжувачі на безпечній відстані від води, мастил і гострих предметів. Переконайтеся, що кабель не здавлено дверима, огорожею або іншими предметами. У такому випадку зарядний пристрій може опинитися під напругою.

• Заборонено мити зарядний пристрій водою.
  • Діти віком від 8 років та особи з обмеженими

фізичними, сенсорними або психічними можливостями або особи, які не мають досвіду та знань, можуть використовувати зарядний пристрій лише під наглядом або після належного інструктажу щодо безпечного його використання, за умови розуміння ними пов'язаних із таким використанням ризиків. Дітям забороняється грати із зарядним пристроєм. Дітям забороняється чистити зарядний пристрій і здійснювати його технічне обслуговування без нагляду.

- Не намагайтеся заряджати одноразові батареї за допомогою зарядного пристрою.

- Забороняється використовувати зарядний пристрій поблизу легкозаймистих або корозійних матеріалів. Заборонено накривати зарядний пристрій. При появі диму чи вогню витягніть штепсель зарядного пристрою з розетки.

- Не використовуйте зарядний пристрій з ознаками пошкодження.

- Заряджати акумулятор слід тільки в добре провітрюваних приміщеннях та подалі від сонячного світла. Не заряджайте акумулятор у вологому середовищі.

Правила техніки безпеки під час обслуговування

ПОПЕРЕДЖЕННЯ:

Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Перед технічним обслуговуванням виробу виймайте ключ безпеки.
- Виконуйте технічне обслуговування правильно, адже це допоможе збільшити термін експлуатації виробу та зменшить небезпеку виникнення нещасних випадків. Доручайте професійний ремонт уповноваженому центру обслуговування. Більш детальну інформацію можна дізнатися в найближчому центрі обслуговування.
• Виконуйте лише те технічне обслуговування, що

наведене в цьому посібнику користувача.

• Під час роботи з різальним обладнанням завжди надягайте міцні рукавиці. Лезо дуже гостре, ним можна легко порізатися.
• Для найкращої продуктивності та безпеки слід підтримувати різальні кромки гострими та чистими.
• Регулярно віддавайте виріб у центр обслуговування, де його будуть перевіряти, робити необхідні налаштування або ремонт.
• Замінюйте пошкоджені, зношені або зламані деталі.
• Дотримуйтеся інструкцій щодо заміни аксесуарів. Користуйтеся аксесуарами лише від виробника обладнання.
• Коли виріб не використовується, зберігайте його окремо від акумулятора та зарядного пристрою в сухому закритому приміщенні. Переконайтеся, що діти та особи без належної підготовки не зможуть отримати доступ до виробу, акумулятора чи зарядного пристрою.

Збирання

Вступ

ПОПЕРЕДЖЕННЯ: Перед збиранням виробу уважно прочитайте розділ про правила техніки безпеки.

Встановлення та виймання багатоблочного акумулятора (додатковий аксесуар)

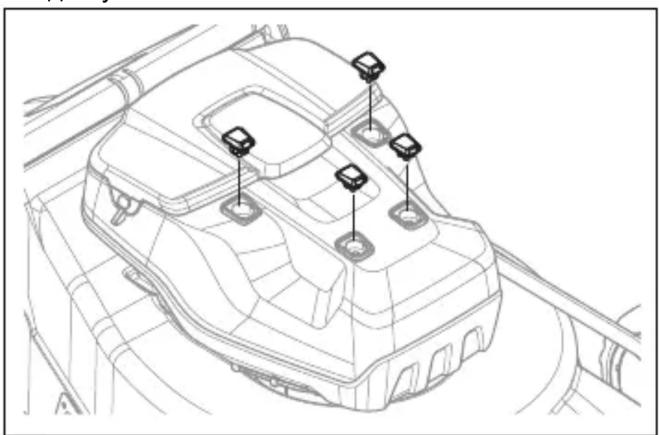

1. Зніміть 4 гумові кришки та 4 гвинти з кришки двигуна.

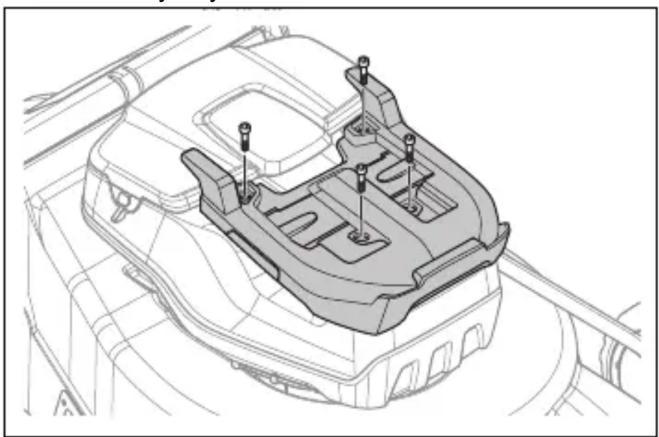

1. Встановіть перехідну пластину на кришку двигуна.
2. Зафіксуйте перехідну пластину 4 гвинтами з комплекту з зусиллям 5–6 Н·м.

1. Відкрийте люк акумуляторного відсіку.

2. Вийміть акумулятор із роз'єму 1.

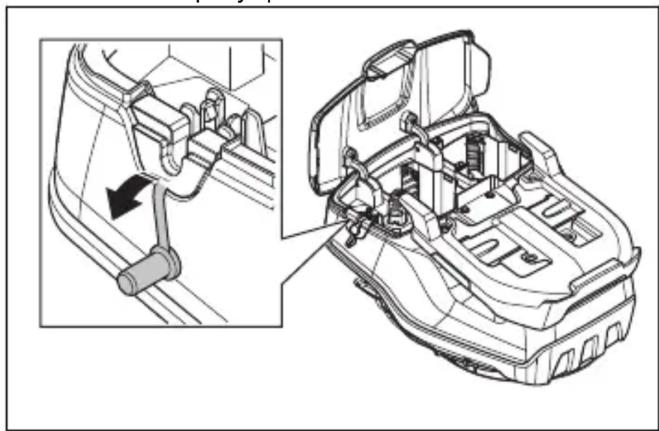

1. Зніміть стопорні ущільнення.

1. Вставте адаптер акумулятора у відсік і натисніть на нього до клацання.

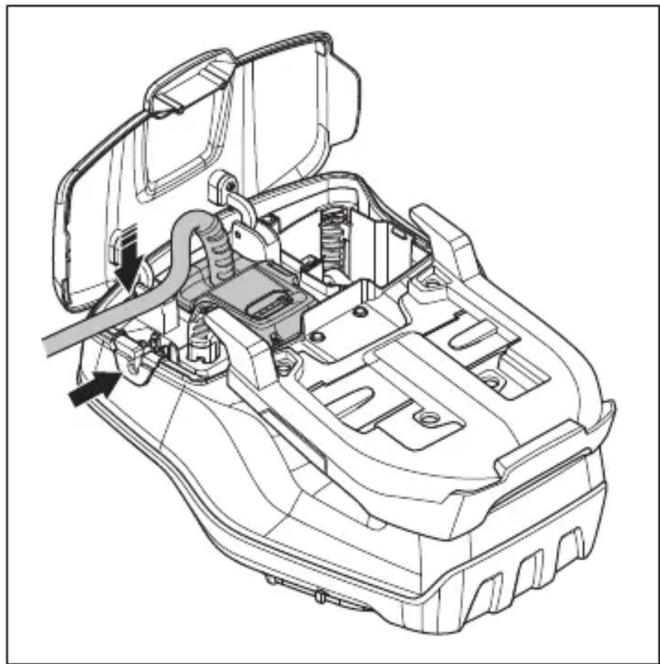

1. Проведіть шнур адаптера акумулятора через отвір стопорного ущільнення. Зафіксуйте шнур затискачем.

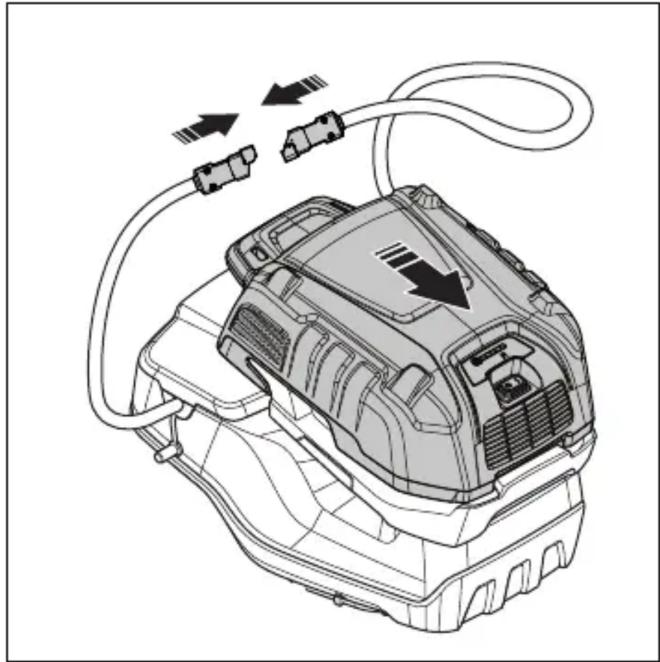

1. Встановіть багатоблочний акумулятор на адаптер акумулятора.
2. Під'єднайте багатоблочний акумулятор до адаптера акумулятора.

1. Зафіксуйте шнур адаптера акумулятора на ручці 3 текстильними ременями.

1. Процедура виймання багатоблочного акумулятора виконується у зворотному порядку.

ПОПЕРЕДЖЕННЯ: Не фіксуйте шнур занадто вільно. Він може відірватися від ручки, що може призвести до травмування.

Регулювання ручки (LC 551iV)

1. Відпустіть нижні фіксувальні головки.
2. Пересуньте головки у нижню частину прорізів зліва та справа виробу.

1. Встановіть висоту ручки в одне з двох доступних положень.

2. Пересуньте головки вгору в напрямку ручки, доки вони не зупиняться та ви не почуєте клацання.

CLICK!

1. Надійно затягніть фіксуючі голівки.

Монтаж ручки (LB 548i, LB 553iV)

1. Зніміть гайку ручки й шайбу з пластини на верхній ручці.
2. Переведіть верхню ручку в положення на верхній частині нижньої ручки.

УВАГА: Переконайтеся в тому, що дроти не затиснуті й не пошкоджені.

1. Встановіть шайбу й важіль регулювання ручки.

1. Коли ви використовуєте виріб біля стіни, поверніть ручку вбік, аби працювати було зручніше.

Монтаж травозбірника (LC 551iV)

1. Встановіть рамку травозбірника на мішок для трави. Твердий бік мішка має бути знизу.
   Тримайте рукоятку рами зверху мішка для трави.

1. Вставте нижню частину рами травозбірника в паз знизу травозбірника.

2. Зафіксуйте мішок для трави на рамі травозбірника за допомогою затискачів.

1. Підніміть задню кришку.
2. Під'єднайте травозбірник до верхньої кромки рами.
3. Встановіть нижню частину травозбірника в канал викидання трави.

Монтаж заглушки для мульчування (аксесуар LC 551iV)

1. Підніміть задню кришку та вийміть травозбірник.

2. Вставте заглушку для мульчування в канал викидання.

1. Замініть стандартне лезо на лезо для мульчування, що постачається в комплекті приладдя для мульчування. Див. Заміна ножа на сторінці 890.

Експлуатація

Вступ

ПОПЕРЕДЖЕННЯ: Перед експлуатацією виробу обов'язково прочитайте й усвідомте зміст розділу про заходи безпеки.

Husqvarna Connect

Husqvarna Connect є безкоштовною програмою для мобільного пристрою. У програмі Husqvarna Connect доступна ціла низка розширених функції для користування Husqvarna:

• розширена інформація про виріб;
• відомості про деталі й обслуговування виробу, а також довідкова інформація.

Щоб почати користуватися Husqvarna Connect

1. Завантажте програму Husqvarna Connect на свій мобільний пристрій.
2. Зареєструйтеся в програмі Husqvarna Connect.
3. Виконайте кроки з реєстрації в програмі Husqvarna Connect, щоб під'єднати та зареєструвати виріб.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ – це хмарне вирішення, що надає спеціалістові з керування парком пристроїв змогу оглядати всі вироби. Обов'язковою умовою є наявність датчика системи Husqvarna Fleet Services™ , установленого на виробі. Виріб підготовлено для встановлення датчика системи

Husqvarna Fleet Services™. Докладніші відомості про Husqvarna Fleet Services™ дивіться на сайті www.husqvarna.com.

Підготовка датчика (додатковий аксесуар)

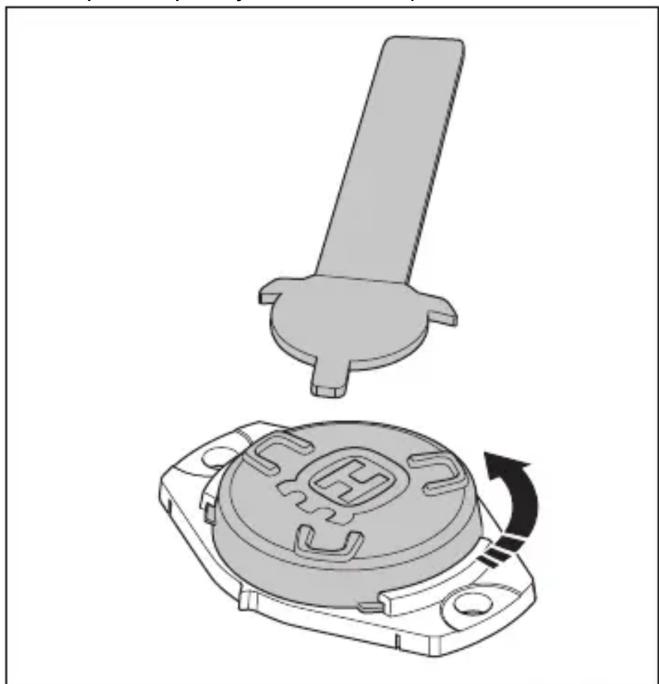

1. Відкрийте кришку датчика спеціальним ключем.

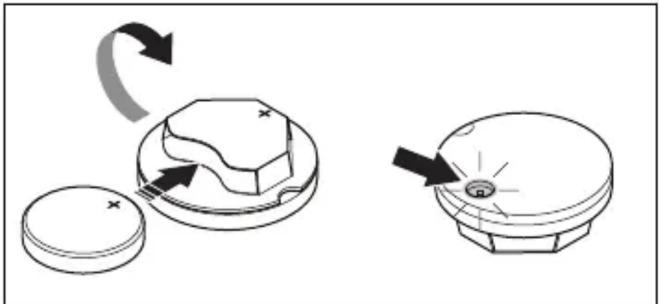

1. Вийміть датчик.

2. Під'єднайте акумулятор до датчика. Ввімкнеться світлодіодний індикатор датчика.

1. Завантажте програму Husqvarna Fleet Services ™.
2. Увійдіть в обліковий запис у програмі Husqvarna Fleet Services™.
3. Виконайте сполучення. Див. Сполучення програми та виробу на сторінці 883

Сполучення програми та виробу

1. Увійдіть в обліковий запис у програмі Husqvarna Fleet Services™.
2. Оберіть у програмі свій виріб.
3. Відскануйте код на задній частині датчика своїм мобільним пристроєм, щоб додати датчик до програми.

Зверніть увагу: Сполучення програми та виробу необхідно виконати лише один раз.

Установлення датчика

1. Переконайтеся в тому, що датчик під'єднаний до програми Husqvarna Fleet Services™. Див. Сполучення програми та виробу на сторінці 883.

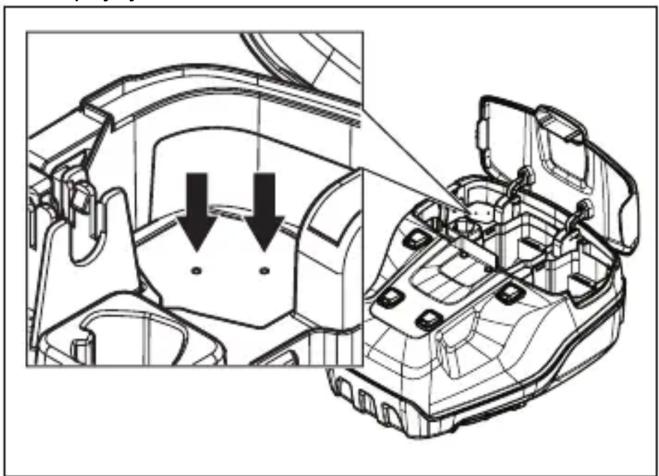

2. Просвердліть 2 отвори по відмітках у гнізді корпусу.

Зверніть увагу: Переконайтесь, що отвори мають той же розмір, що й заклепки, які постачаються разом із датчиком.

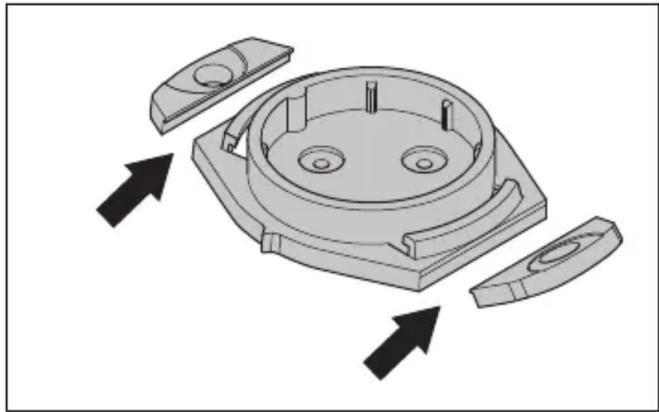

1. Плоскогубцями від'єднайте зовнішні отвори на гнізді датчика.

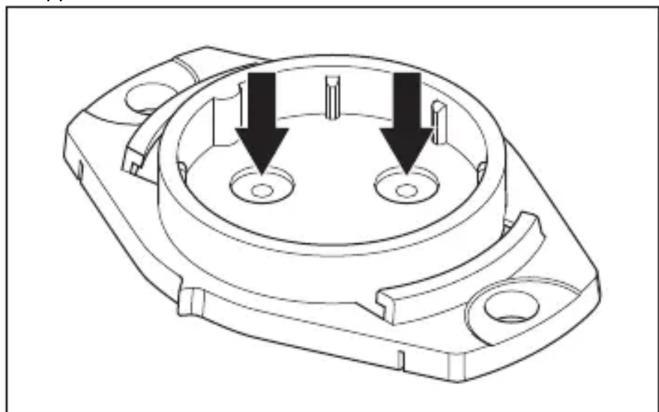

1. Просвердліть 2 отвори по відмітках у гнізді датчика.

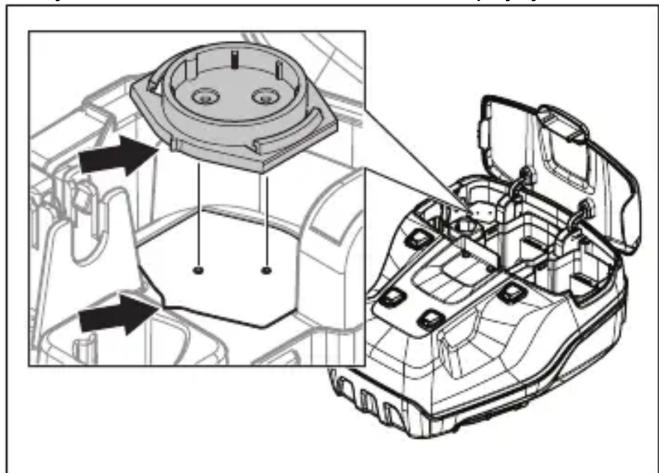

1. Сумістіть гніздо датчика з гніздом корпусу.

1. Зафіксуйте гніздо датчика заклепками.

2. Установіть датчик у гніздо. Сумістіть білу позначку на датчику з позначкою на гнізді датчика.

1. Закрийте кришку датчика й зафіксуйте її спеціальним ключем. Переконайтеся, щоб верхня частина логотипу компанії Husqvarna (Н) знаходилася подалі від ключа безпеки.

Встановлення виробу в положення для експлуатації (LC 551iV)

1. Підніміть ручку у вертикальне положення.

1. Пересуньте головки вгору в напрямку ручки, доки вони не зупиняться та ви не почуєте клацання.

CLICK!

1. Надійно затягніть фіксуючі голівки.

Налаштування висоти скошування (LB 548i, LC 551iV)

Можна встановити 6 різних рівнів висоти різання.

1. Щоб збільшити висоту різання, посуньте регулятор висоти різання в напрямку колеса й назад.

2. Щоб зменшити висоту різання, посуньте регулятор висоти різання в напрямку колеса й уперед.

УВАГА: Не встановлюйте занадто низьку висоту різання. Леза можуть зачепити землю, якщо поверхня газону буде нерівною.

Налаштування висоти скошування (LB 553iV)

Можна встановити 5 різних рівнів висоти різання.

1. Для збільшення висоти різання потягніть важіль регулювання висоти різання назад.
2. Для зменшення висоти різання потягніть важіль регулювання висоти різання вперед.

УВАГА: Не встановлюйте занадто низьку висоту різання. Леза можуть зачепити землю, якщо поверхня газону буде нерівною.

Акумулятор

ПОПЕРЕДЖЕННЯ: Перед використанням акумулятора обов'язково прочитайте й усвідомте зміст розділу про заходи безпеки. Також необхідно прочитати й усвідомити зміст посібника користувача для акумулятора та зарядного пристрою.

Стан акумулятора

На дисплеї відображаються поточний стан заряду акумулятора та можливі проблеми під час

його роботи. Поточний стан заряду акумулятора відображається протягом 5 секунд після вимкнення виробу або натискання індикаторної кнопки акумулятора. У разі виникнення будь-якої помилки на дисплеї акумулятора з'являється попереджувальний символ. Див. Акумулятор на сторінці 892.

1 2 3 4

Світлодіодні індикатори Стан акумулятора
Горять усі світлодіодні індикатори	Акумулятор заряджений повністю (75-100 %)
Горять світлодіодні індикатори 1, 2 та 3	Акумулятор заряджений на 50-75 %.
Горять світлодіодні індикатори 1 та 2	Акумулятор заряджений на 25-50 %.
Горить світлодіодний індикатор 1	Акумулятор заряджений на 0-25 %
Блимає світлодіодний індикатор 1	Акумулятор розряджений. Зарядіть акумулятор

Зарядка акумулятора

Перед першим використанням акумулятор слід зарядити. Акумулятор постачається зарядженим лише на 30 % ємності.

Зверніть увагу: Зарядний пристрій слід під'єднувати лише до джерел електроживлення з напругою та частотою, вказаними на табличці з паспортними даними.

Акумулятор не заряджається, якщо його температура перевищує 50°C. Перед початком заряджання зарядний пристрій зменшує температуру акумулятора.

1. Під'єднайте один кінець шнура живлення зарядного пристрою до його роз'єму.

2. Під'єднайте інший кінець шнура живлення зарядного пристрою до електричної розетки із заземленням. Світлодіод зарядного пристрою блимне один раз зеленим кольором.

1. Встановіть акумулятор у зарядний пристрій. Якщо акумулятор підключено правильно, на зарядному пристрої загоряється зелений індикатор.

1. Якщо загоряються всі світлодіодні індикатори, це означає, що акумулятор повністю заряджений. Тривалість заряджання акумулятора не повинна перевищувати 24 години.
2. Щоб від'єднати зарядний пристрій із розетки, тримайтеся тільки за штепсель, не тягніть за шнур.
3. Вийміть акумулятор із зарядного пристрою.

Стан заряджання акумулятора

Літій-іонний акумулятор Husqvarna можна заряджати та використовувати за будь-якого рівня зарядки. Акумулятор не буде пошкоджено. Повністю заряджена акумуляторна батарея не втрачає заряд, якщо її залишити в зарядному пристрої.

Світлодіодний дисплей	Стан зарядки
Блимає світлодіодний індикатор 1	0-25 %
Горить світлодіодний індикатор 1, блимає світлодіодний індикатор 2	25-50 %
Горять світлодіодні індикатори 1, 2, блимає світлодіодний індикатор 3	50-75 %
Горять світлодіодні індикатори 1, 2, 3, блимає світлодіодний індикатор 4	75-100 %

Світлодіодний дисплей Стан зарядки
Горять світлодіодні індикатори 1, 2, 3, 4	Заряджено повністю

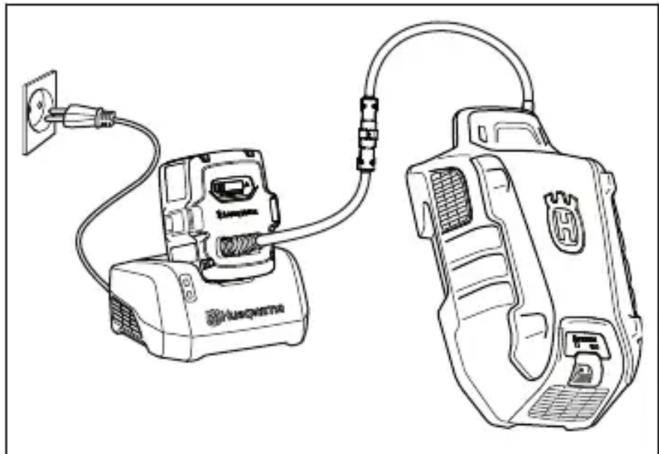

Заряджання багатоблочного акумулятора

Зверніть увагу: Перед першим використанням акумулятор необхідно зарядити. Новий акумулятор заряджений лише на 30 %.

1. Переконайтеся, що акумулятор сухий.
2. Під'єднайте багатоблочний акумулятор до адаптера.

1. Установіть адаптер у зарядний пристрій акумулятора.
2. Переконайтеся, що на зарядному пристрої ввімкнувся зелений світлодіодний індикатор заряджання. Це означає, що адаптер і багатоблочний акумулятор підключені правильно.

1. Якщо загоряються всі світлодіодні індикатори, а на адаптері відображується «100 %», це означає, що акумулятор повністю заряджений.

R/ Rh Ah Li-Ion - 36V

Адаптер відображує стан заряду з кроком в 1 %. На початку заряджання можливі невеликі відхилення.

1. Щоб від'єднати зарядний пристрій від настінної розетки, витягніть штепсельну вилку. Не тягніть за кабель.
2. Від'єднайте адаптер від зарядного пристрою.
3. Вийміть багатоблочний акумулятор із адаптера.

Зверніть увагу: Детальнішу інформацію див. у посібниках до багатоблочного акумулятора й зарядного пристрою.

Увімкнення виробу

1. Підніміть кришку акумуляторного відсіку.
2. Установіть акумулятор у гніздо № 1 під кришкою. Для більш тривалого часу використання вставте другий заряджений акумулятор у гніздо № 2.
3. Вийміть ключ безпеки з тримача.
4. Вставте ключ безпеки в запобіжний замок.

1. Залишайтеся позаду виробу.

2. Натисніть кнопку ввімкнення / вимкнення на панелі керування. Після цього ввімкнеться дисплей.

3. Відпустіть обмежувач запуску.

1. Перемістіть ручку зупинення двигуна в напрямку рукоятки.

Підключення приводу до коліс (LC 551iV)

- Щоб запустити привід, потягніть привідну скобу в напрямку рукоятки.

- Ви можете перемикатися між 4 рівнями швидкості приводу за допомогою кнопок «+» і «−» на панелі керування.

- У разі наближенні до перешкоди відпустіть привідну скобу, щоб розчепити привід.

Підключення приводу до коліс (LB 553iV)

1. Запустіть виріб (див. Увімкнення виробу на сторінці 887).
2. Потягніть важіль керування приводом угору, щоб запустити привод.

1. За допомогою кнопок «+» і «−»на панелі керування задайте швидкість роботи привода.

1. У разі наближення до перешкоди опустіть важіль керування приводом, щоб вимкнути привод.

Переміщення виробу з вимкненим ріжучим обладнанням (LB 553iV)

• Увімкніть обмежувач запуску.
• Потягніть важіль керування приводом угору.
• Утримуючи важіль керування приводом, перемістіть виріб.
• Щоб продовжити роботу, відпустіть важіль керування приводом і вимкніть обмежувач запуску.

Використання функції SavE

Виріб оснащений функцією збереження заряду акумулятора (SavE), що дозволяє подовжити час використання.

1. Для ввімкнення функції натисніть кнопку SavE (A). Після цього на дисплеї з'явиться символ SavE (B).
2. Для вимкнення функції натисніть кнопку SavE ще раз. Після цього символ SavE (В) на дисплеї зникне.

B 1 e A

Зверніть увагу: Функція SavE вимикається автоматично в разі, якщо умови поверхні потребують збільшення потужності. Якщо умови поверхні дозволяють, функція SavE знову вмикається автоматично.

Функция PowerBoost

Якщо виріб використовується для зрізання довгої чи вологої трави, двигун автоматично збільшує оберти. Щоб зберегти заряд акумулятора, двигун автоматично переходить у стандартний режим, коли функція PowerBoost не потрібна.

Стопоріння двигуна

Під час роботи лезо та двигун можуть тимчасово зупинитися, якщо під кожухом леза є засмічення на кшталт скупчень трави. Якщо це сталося й ви втримуєте ручку гальма двигуна в натиснутому положенні, виріб здійснить автоматичний перезапуск. Якщо виріб не перезапустився за 5–10 секунд, може знадобитися почистити дно кожуха леза. Дивіться розділ Чищення виробу на сторінці 891.

ПОПЕРЕДЖЕННЯ: Якщо двигун зупиняється, виріб здійснить спробу повторного автоматичного запуску протягом 5–10 секунд. Перш ніж перевіряти кожух леза, зачекайте щонайменше 15 секунд.

ПОПЕРЕДЖЕННЯ: Перед перевіркою кожуха леза відпустіть ручку гальма двигуна, переведіть ключ безпеки в положення «0», вийміть акумулятор і зачекайте щонайменше 5 секунд. Існує ризик того, що після усунення засмічення виріб раптово запуститься та травмує оператора.

Вимкнення виробу

Якщо ви не користуєтеся виробом протягом 3 хвилин, він автоматично зупиняється.

1. Для зупинення двигуна відпустіть ручку зупинення двигуна.

1. Натисніть кнопку ввімкнення / вимкнення на панелі керування. Усі світлодіодні індикатори й символи на дисплеї вимкнуться.

1. Вийміть ключ безпеки із запобіжного замка та вставте його в тримач.

Забезпечення ефективної роботи

• Завжди користуйтеся гострим лезом. Тупе лезо ріже нерівно, а трава на поверхні розрізу жовтіє. Крім того, гостре лезо споживає менше енергії за тупе.
• Не скошуйте більше 13 довжини трави. Спочатку треба виконувати скошування з великою висотою різання. Оцініть результат і зменште висоту зрізання на потрібну вам. Якщо трава дуже довга, ведіть газонокосарку повільно і виконайте скошування двічі, якщо це необхідно.
• Косіть щоразу в різних напрямках, щоб на газоні не було смуг.
• Тримайте кожух леза в чистоті. Скупчення трави й бруду на внутрішньому боці кожуха леза може негативно вплинути на результат роботи. Див. Чищення виробу на сторінці 891.

Скошування трави без травозбірника чи заглушки для мульчування (LC 551iV)

1. Підніміть задню кришку та вийміть травозбірник.
2. Зніміть заглушку та лезо для мульчування, якщо вони встановлені.
3. Перед використанням виробу закрийте задню кришку.

Під час експлуатації виробу зрізана трава викидається під задньою кришкою.

ТЕХНИЧНЕ ОБСЛУГОВУВАННЯ

Вступ

ПОПЕРЕДЖЕННЯ: Перед виконанням робіт із технічного обслуговування обов'язково прочитайте й усвідомте зміст розділу про заходи безпеки.

Для всіх робіт з обслуговування та ремонту необхідна спеціальна підготовка. Ми гарантиємо доступність послуг із професійного ремонту та обслуговування. Якщо ваш дилер не є агентом з

обслуговування, зверніться до нього по інформацію щодо найближчого центру обслуговування.

Для отримання більш детальної інформації див. www.husqvarna.com.

Графік технічного обслуговування

Інтервали технічного обслуговування вказані з урахуванням щоденного використання виробу. Інтервали змінюються для іншої частоти використання виробу.

	Перед кожним викори-станням	Щоміся-ця	Щосе-зонно
Загальна перевірка. Х
Очищення кришки коробки передач. Переконайтеся, що до двигуна не при-липла трава.	X
Перевірка обмежувача запуску. * Х
Перевірка справності захисних систем виробу. * Х
Перевірка травозбірника на наявність ознак зношення чи псування. Х
Перевірка різального обладнання. Х
Перевірка кожуха леза. * Х
Перевірка ручки зупинення двигуна. * Х
Перевірка справності роботи кнопки «УВІМК./ВІМК.». Х
Перевірка акумулятора на наявність пошкоджень. Х
Перевірка рівня заряду акумулятора Х
Перевірка справності кнопок виймання акумулятора та надійності утриму-вання акумулятора у виробі.	X
Очищення всмоктувачів повітря. Переконайтеся, що на всмоктувачах повіт-ря не накопичилися трава або бруд.	X
Перевірка зарядного пристрою на наявність пошкоджень та правильності його роботи.		X
Очищення захисного кожуха (LC 551iV, LB 553iV) знизу. Х
Перевірка з'єднань між акумулятором та виробом. Перевірка з'єднань між акумулятором та зарядним пристроєм.			X

Процедура загальної перевірки

• Переконайтеся, що всі гайки й гвинти на виробі затягнуті.
• Переконайтеся, що кабелі встановлені так, щоб вони не пошкодилися.

Заміна ножа

1. Зафіксуйте лезо дерев'яним брусом.

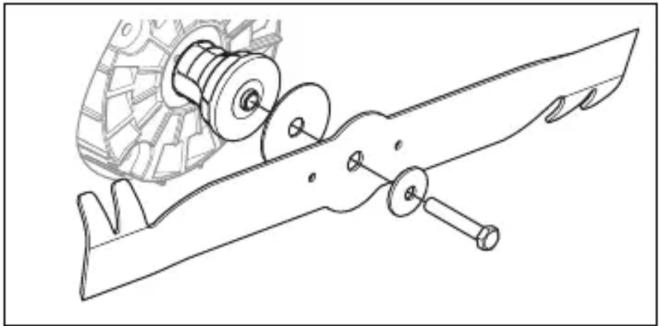

1. Видаліть болт леза, пружинну шайбу й лезо.

1. Перевірте опору леза й болт леза на наявність пошкоджень.

а) Якщо ви замінюєте лезо або опору леза, також слід замінювати болт леза, пружинну шайбу й фрикційну шайбу.

1. Перевірте вал двигуна на предмет згинань.

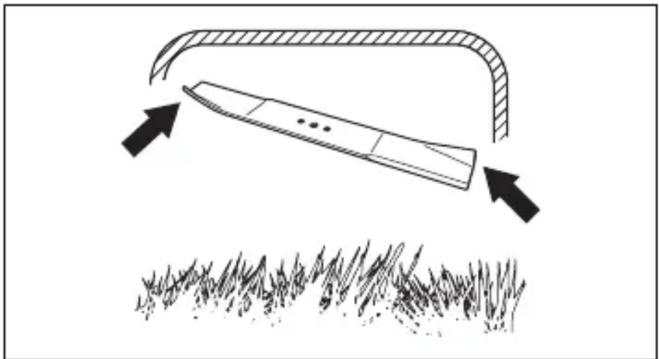

2. Під час установлення нового леза переконайтеся, що зігнуті кінці леза направлені в напрямку кожуха леза.

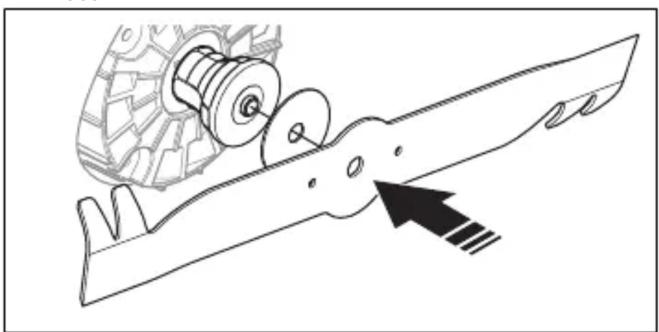

1. Установіть фрикційну шайбу й лезо на опору леза.

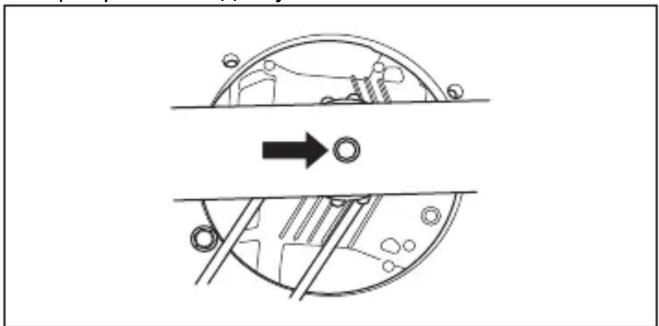

1. Переконайтеся в тому, що лезо суміщене з центром вала двигуна.

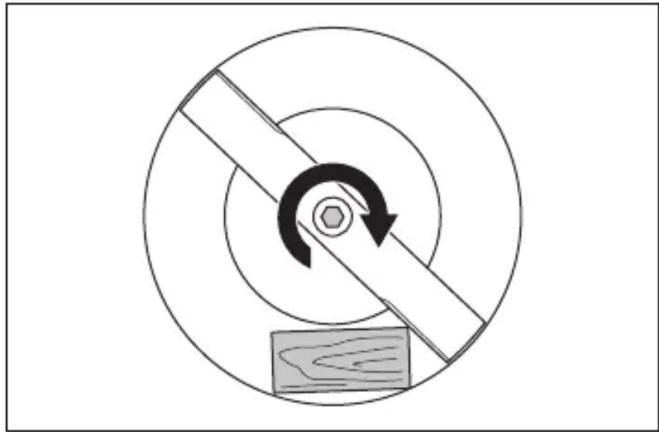

1. Зафіксуйте лезо дерев'яним брусом.

1. Установіть пружинну шайбу й затягніть болт із моментом 65-75 Н·м.

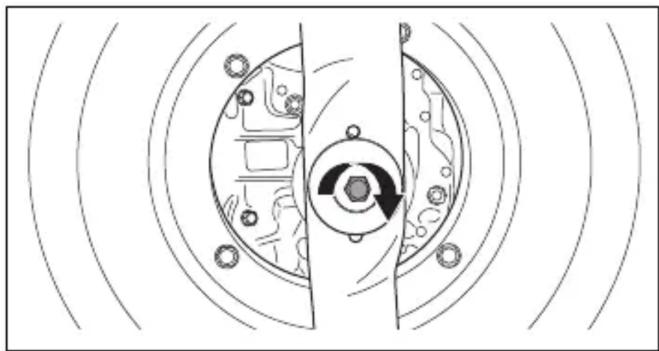

1. Прокрутіть лезо рукою й переконайтеся в тому, що воно вільно обертається.

ПОПЕРЕДЖЕННЯ:

Використовуйте захисні рукавички. Лезо дуже гостре, ним можна легко порізатися.

1. Запустіть виріб, щоб перевірити роботу леза. У разі неправильного встановлення леза у виробі буде спостерігатися вібрація або результат скошування буде незадовільний.

Чищення виробу

• Для очищення пластмасових деталей використовуйте суху чисту тканину.
• Не користуйтеся водою для очищення виробу. Вода може потрапити в акумулятор чи двигун та призвести до короткого замикання або пошкодження виробу.
• Прибирайте листя, траву та бруд за допомогою щітки.
• Зніміть захисний кожух і за допомогою щітки видаліть траву з його внутрішньої сторони.

Чищення акумулятора й заряджального пристрою

ПОПЕРЕДЖЕННЯ: Заборонено мити батарею чи заряджальний пристрій водою.

ПОПЕРЕДЖЕННЯ: Для очищення акумулятора не треба використовувати будь-які хімічні речовини.

• Перш ніж уставити акумулятор у заряджальний пристрій, переконайтеся, що вони обидва чисті й сухі.
• Чистити контакти акумулятора треба стисненим повітрям або за допомогою м'якої сухої ганчірки.
• Чистити поверхню акумулятора й заряджального пристрою треба за допомогою м'якої сухої ганчірки.

Перевірка різального обладнання

ПОПЕРЕДЖЕННЯ: Щоб запобігти випадковому ввімкненню, витягніть ключ безпеки, вийміть акумуляторну батарею та почекайте принаймні 5 секунд.

ПОПЕРЕДЖЕННЯ: Під час технічного обслуговування різального

обладнання використовуйте захисні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

1. Перевірте різальне обладнання на наявність пошкоджень або тріщин. Обов'язково замінюйте пошкоджене різальне обладнання.
2. Огляньте лезо на предмет пошкоджень або затуплення.

Зверніть увагу: Після гостріння леза необхідно відрегулювати його баланс. Гостріння, заміну та балансування леза необхідно проводити в центрі обслуговування. У разі потрапляння на перешкоду, що призвела до зупинки двигуна, замініть пошкоджене лезо. Спеціалісти центру обслуговування мають провести оцінювання стану леза та надати консультацію щодо необхідності його гостріння або заміни.

Усунення несправностей

Акумулятор

Світлодіоди на акумуляторі	Причина Рішення
Блимає зелений світлодіод.	Низька напруга акумулятора. Зарядіть акумулятор. Див. Зарядка акумулятора на сторінці 885.
Блимає світлодіодний індикатор помилки.	Занизький рівень заряду акумулятора.	Зарядіть акумулятор. Див. Акумулятор на сторінці 892.
	Температура в робочому середовищі занадто низька або занадто висока.	Акумулятор дозволяється використовувати за температури від -10 °C до +40 °C.
	Перенапруга. Переконайтеся, що напруга в мережі відповідає значенням, указаним на табличці з паспортними даними виробу.
Горить світлодіодний індикатор помилки.	Завелика різниця напруги між елементами (1 В).	Зверніться в авторизований центр обслуговування.

Зарядний пристрій акумулятора

Світлодіодний індикатор на зарядному пристрої	Причина Рішення
Блимає світлодіодний індикатор помилки.	Температура в робочому середовищі занадто низька або за-надто висока.	Зарядний пристрій дозволяється використовувати за температури від 5 °C до 40 °C.
Горить світлодіодний індикатор помилки.		Зверніться в авторизований центр обслуговування.

Панель керування

Код помилки (кіль-кість спалахів)	Можливі несправності Можливі виправлення
1 Елементи коробки передач занадто нагрі-лися.		Дайте виробу охолонути. Переконайтеся, що на коробці передач не накопичилася трава. За потреби очистьте кришку короб-ки передач.
5 Частота обертання	двигуна занадто па-дає, і він зупиняється.	Очистіть різальну деку та збільште висоту різання. Див. Налаштування висоти скошу-вання (LB 548і, LC 551iV) на сторінці 884. Якщо помилка не виправлена, зверніться до затвердженого центру обслуговування.
8 Занизький рівень заряду акумулятора. Зарядіть акумулятор. Див. Зарядка акуму-лятора на сторінці 885.
9 Помилка акумулятора або відсутність сиг-налу від нього.		Правильно вставте акумулятор у виріб і перевірте його роз'єм. Якщо світлодіодний індикатор на акумуляторі продовжує бли-мати, див. Акумулятор на сторінці 885.
10 Елементи керування двигуном занадто на-грілися.		Зупиніть двигун і дайте йому охолонути.
Інші помилки У разі появи інших помилок вийміть ключ безпеки та акумулятор і зверніться до за-твердженого центру обслуговування.

Транспортування, зберігання й утилізація

Вступ

ПОПЕРЕДЖЕННЯ: Щоб запобігти ненавмисному запуску під час транспортування, витягніть ключ безпеки, вийміть акумулятор та почекайте принаймні 5 секунд.

Встановлення виробу в положення для транспортування (LC 551iV)

1. Відпустіть нижні фіксувальні головки.

2. Пересуньте головки у нижню частину прорізів зліва та справа виробу.

1. Складіть ручку вперед.

1. Зніміть травозбірник.

Транспортування

• До літій-іонних акумуляторів, що йдуть у комплекті, застосовується законодавство щодо небезпечних товарів.
• Під час транспортування цивільним транспортом слід дотримуватися спеціальних вимог, що зазначені на пакуванні та наклейках.
• У разі підготовки виробу до транспортування переконайтеся, що ви дотримуєтеся законодавства щодо небезпечних матеріалів. Крім того, можуть застосовуватися місцеві норми.
• Перед перевезенням виробу слід завжди виймати акумуляторну батарею.
• Заклейте з'єднувачі акумулятора стрічкою та переконайтеся, що під час транспортування він буде надійно зафіксований.
• Під час транспортування закріплюйте виріб.

Зберігання

• Перед зберіганням виробу слід завжди виймати акумулятор.
• Задля уникнення нещасних випадків переконайтеся, що під час зберігання акумулятор не під'єднаний до виробу.
• Зберігайте зарядний пристрій у сухому місці в закритому приміщенні.
• Зберігайте акумулятор та зарядний пристрій у сухому місці, захищеному від вологи та холоду.
• Під час зберігання від'єднуйте акумулятор від зарядного пристрою.
• Заборонено зберігати акумулятор у місці, де можуть утворюватися статичні заряди. Не зберігайте акумулятор у металевій коробці.
• Зберігайте акумулятор за температури від 5°C до 25°C у захищеному від прямих сонячних променів місці.
• Зберігайте зарядний пристрій за температури від 5°C до 45°C у захищеному від прямих сонячних променів місці.
• Перед тривалим зберіганням акумуляторної батареї переконайтеся, що рівень її заряду становить 30–50 %.
• Зберігайте виріб, акумулятор та зарядний пристрій у закритому приміщенні, куди не зможуть отримати доступ діти та особи без належної підготовки.
• Перед тривалим зберіганням промийте виріб та проведіть повне технічне обслуговування.

Утилізація

Символи на виробі або його упаковці вказують на те, що його не слід утилізувати разом з побутовими відходами. Утилізацію цього виробу слід здійснювати на спеціалізованому підприємстві з переробки відходів електричного й електронного обладнання.

Належна утилізація виробу допоможе запобігти потенційному негативному впливу на стан навколишнього середовища та здоров'я людей, який може стати наслідком некоректної обробки відходів. Докладну інформацію про утилізацію цього виробу можна отримати в органах місцевого самоврядування, місцевих службах переробки відходів або в магазині, де було придбано цей пристрій.

Технічні характеристики
Технічні характеристики

	LB 548i LB 553iV LC 551iV
Різальний двигун
Тип двигуна Двигун постійного	струму (без щіток)36 В	Двигун постійного струму (без щіток)36 В	Двигун постійного струму (без щіток)36 В
Частота обертання двигуна – SavE, об. нахв*	2600 2600 2600
Частота обертання двигуна – номінальна,об. на хв*	3000 3000 3000
Частота обертання двигуна – збільшенапотужність, об. на хв*	3300 3300 3300
Вихідна потужність двигуна – максималь-на, кВт	1,8 1,8 1,8
Вихідна потужність двигуна – номінальна,кВт	1,5 1,5 1,5
Приводний двигун
Вихідна потужність двигуна – номінальна,кВт	Не застосовується 0,4 0,4
Швидкість самохідного руху, км/ч Не застосовується 3,0-5,0 3,0-5,0
Рівні швидкості Не застосовується 4 4
Маса
Маса без акумулятора, кг 31 38 39,5
Акумулятор
Тип акумулятора Серія Husqvarna Серія Husqvarna	Серія Husqvarna	Серія Husqvarna
Ресурс акумулятора
Тривалість роботи акумулятора у хви-линах (холостий хід), із активованоюфункцією SavE, з одним акумуляторомHusqvarna ємністю 9,4 А·год (Bli300).	35 35 30
Тривалість роботи акумулятора у хвили-нах (холостий хід) у стандартному режиміроботи, з одним акумулятором Husqvarna ємністю 9,4 А·год (Bli300).	30 30 25
Випромінювання шуму ^82
Рівень звукової потужності, дБ (А) 93 97 97
Гарантований рівень звукової потужності,LWA дБ(А)	93 98 97LB 548i LB 553iV LC 5	51iV
Рівні звуку ^83
Рівень звукового тиску у вусі оператора, дБ(А)	80 84 84
Рівні вібрації ^84
Ручка, м/с ^2	0,3 1,3 0,3
Різальне обладнання
Висота зрізання, мм 30-60 28–65 26–74
Ширина зрізання, см 48 53 51
Стандартне лезо Лезо для мульчу-вання 597466510		Лезо для мульчу-вання 529441810	Лезо для збирання 597466310
Додаткове лезо Не застосовується Не застосовується Лезо для мульчу-вання 597466410
Ємність травозбірника, літрів Не застосовується Не застосовується 65

* Кількість обертів на хвилину

Схвалені акумулятори Тип Ємність батареї,		ампер-години	Напруга, В Маса, фунти / кг
BLi20 Літій-іонний 4,0	36	2,6 / 1,2
BLi200	Літій-іонний	5,2	36
BLi300	Літій-іонний	9,4	36
BLi550X	Літій-іонний	15,6	36
BLi950X	Літій-іонний	31,1	36

Схвалені зарядні пристрої для вказаних акумуляторів, BLi	Вхідна напруга, В	Частота, Гц	Потужність, Вт
QC80	100–240	50–60	80
QC80F	12	0	80
QC330	100–240	50–60	330
QC500	100–240	50–60	500

Декларація відповідності

Декларація відповідності ЄС

Ми, компанія Husqvarna AB, SE-561 82 Huskvarna,

Швеція, тел.: [phone], заявляємо під свою

виключну відповідальність, що представлений виріб:

Опис Газонокосарка
Бренд Husqvarna
Тип / модель LB 548i,	LC 551iV, LB 553iV
Ідентифікація Серійні	номери за 2022 рік і пізніше

повністю відповідає таким директивам і нормам ЄС:

Норма Опис
2006/42/EC «Про механічне обладнання»
2014/30/EU «Про електромагнітну сумісність»
2000/14/EC «Про видлення шуму в навколишнє середовище»
2011/65/EU	«Про обмеження використання деяких небезпечних речовин в електричному й електронному обладнанні»

і що до нього застосовуються вказані далі

узгоджені стандарти та/або технічні специфікації:

EN 60335-1:2012/AC:2014/A11:2014/A13:2017, EN

60335-2-77:2010, EN 62233:2008/AC:2008, EN

55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC

63000:2018

Umeå, Sweden підтвердила відповідність директиві

ради ЄС 2000/14/ЕС, процедура оцінки відповідності: Додаток VI.

Відомості стосовно випромінювання шуму дивіться в розділі Технічні характеристики на сторінці 895.

Huskvarna, 2022-10-14

$$ \Delta \cdot \partial u $$

Клас Лосдал (Claes Losdal), директор із питань

розвитку / продукції для садівництва, Husqvarna AB

Відповідальний за технічну документацію

内容

Оригінальні інструкції

原始说明
