NÁVOD K OBSLUZE LB 553iV HUSQVARNA

CS Návod k použití 69-99

DA Brugsanvisning 100-130

Odstraňování problémů.... 94

Přeprava, skladování a likvidace.... 95

Technické údaje....96

Prohlášení o shodě....99

Úvod

Popis výrobku

Výrobek je rotační sekačka na trávu s pěší obsluhou.

Model LB 548i a LB 553iV používá systém BioClip k posečení trávy na hnojivo.

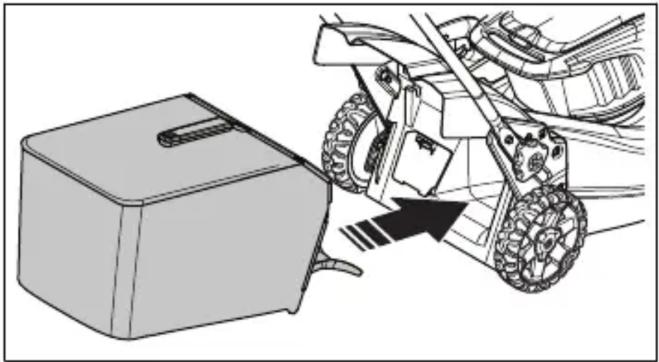

Model LC 551iV sbírá trávu do koše na trávu. Chcete-li otevřít zadní výhoz trávy, sejměte koš na trávu.

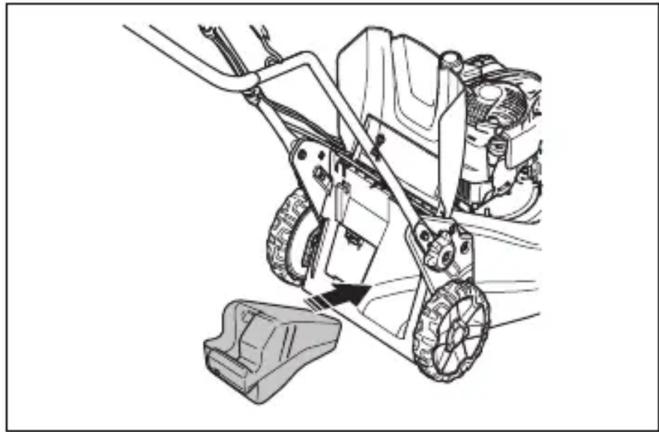

Připevněte mulčovací sadu (příslušenství), chcete-li používat posečenou trávu jako hnojivo.

Zamýšlené použití

Výrobek používejte k sečení trávy. K jiným činnostem výrobek nepoužívejte.

1. Ovládací panel
2. Rukojet' brzdy motoru
3. Inhibitor spuštění
4. Koš na trávu (LC 551iV)
5. Zadní kryt (LC 551iV)
6. Bezpečnostní klíček

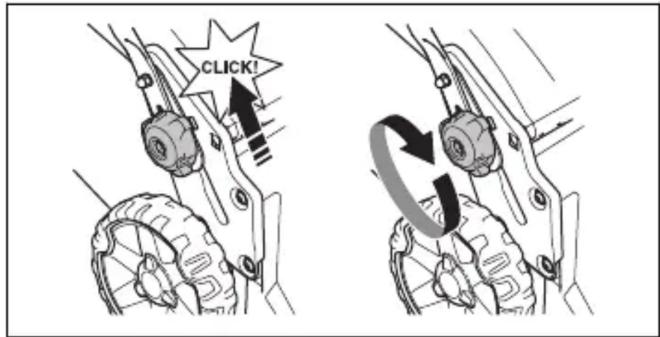

7. Knoflík řídítek (LC 551iV)
8. Páčka nastavení řídítek (LB 548i)
9. Kryt baterie
10. Nastavení výšky sečení (LC 551iV)
11. Tlačítko ZAP/VYP

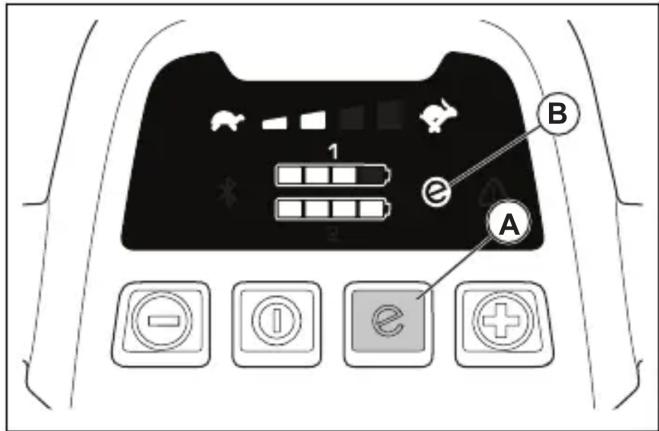

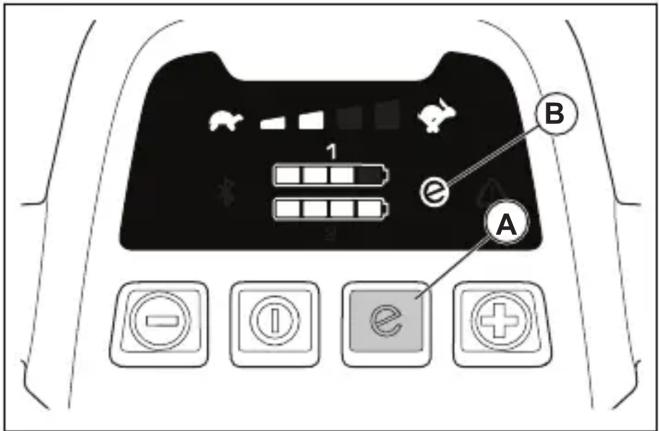

12. Tlačítko SavE (Úspora energie)

13. Kontrolka funkce SavE

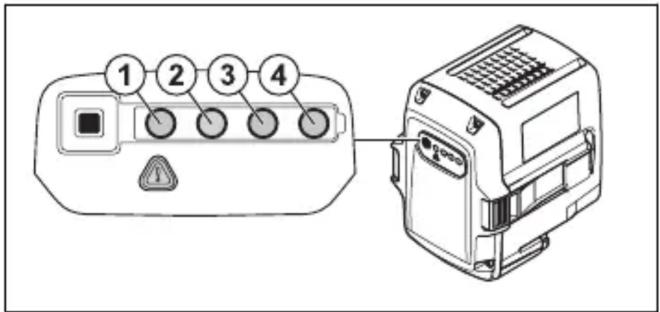

14. Kontrolka baterie
15. Ukazatel rychlosti
16. Tlačítko snížení rychlosti
17. Tlačítko zvýšení rychlosti
18. Chybová kontrolka LED
19. Kryt žacího ústrojí
20. Přívody vzduchu
21. Ochranný kryt (LC 551iV)
22. Typový štítek
23. Páka pojezdu (LC 551iV)

24. Nabíječka baterie (příslušenství)

25. Baterie (příslušenství)

26. Multibaterie (příslušenství)

27. Deska adaptéru (příslušenství)

28. Adaptér multibaterie (příslušenství)

29. Mulčovací sada (LC 551iV)
30. Návod k používání

Přehled výrobku (LB 553iV)

LB 553iV

1. Ovládací panel
2. Rukojet' brzdy motoru
3. Inhibitor spuštění
4. Bezpečnostní klíček
5. Páčka nastavení řídítek
6. Kryt baterie
7. Ovladač výšky sečení
8. Tlačítko ZAP/VYP
9. Tlačítko SavE (Úspora energie)
10. Kontrolka funkce SavE
11. Kontrolka baterie
12. Ukazatel rychlosti
13. Tlačítko snížení rychlosti
14. Tlačítko zvýšení rychlosti
15. Chybová kontrolka LED
16. Kryt žacího ústrojí
17. Přívody vzduchu

18. Ochranný kryt

19. Typový štítek

20. Ovládací páka pojezdu
21. Nabíječka baterie (příslušenství)
22. Baterie (příslušenství)
23. Multibaterie (příslušenství)
24. Deska adaptéru (příslušenství)
25. Adaptér multibaterie (příslušenství)
26. Návod k používání

Symboly na výrobku

VAROVÁNÍ: Tento výrobek může být nebezpečný a způsobit obsluze či dalším

osobám vážné zranění. Bud'te opatrní a výrobek používejte správně.

Pečlivě si prostudujte návod k použití a ujistěte se, že pokynům rozumíte, než tento výrobek budete používat.

Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zvířata.

Pozor na odvržené a odražené předměty.

Varování: Ruce a nohy udržujte mimo dosah rotujícího nože.

Varování: Ruce a nohy udržujte mimo dosah rotujících částí.

Před zahájením oprav nebo údržby vyjměte bezpečnostní klíč.

Označení týkající se ochrany životního prostředí. Výrobek ani obal výrobku nelze zlikvidovat jako domácí

odpad. Odevzdejte jej ve sběrném dvoře pro recyklaci elektrických a elektronických zařízení.

Výrobek odpovídá příslušným směrnicím ES.

Tento výrobek vyhovuje platným předpisům Spojeného království.

Výrobek odpovídá příslušným směrnicím Eurasijské celní unie.

Výrobek odpovídá příslušným směrnicím UkrSEPRO.

Výrobek odpovídá příslušným směrnicím RCM. Platné pouze pro Austrálii/Nový Zéland.

Štítek s emisemi hluku do okolí podle směrnic a předpisů Evropské unie a Spojeného království a nařízení o regulaci hluku v australském Novém Jižním Walesu „Protection of the Environment Operations (Noise

Control) Regulation 2017“. Garantovaná hladina akustického výkonu tohoto výrobku je uvedena v části Technické údaje na strani 96 a na štítku.

IPX4

Chráněno proti stříkající vodě.

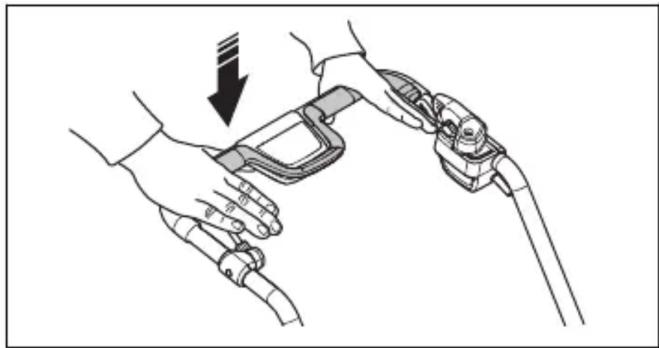

Startovací proces: stiskněte tlačítko ZAP/VYP, povolte inhibitor spuštění, zatlačte rukojet' brzdy motoru směrem dolů.

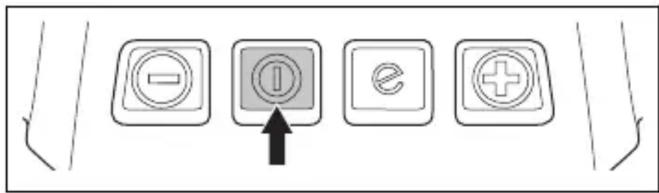

Uvolněním rukojeti brzdy motoru zastavíte.

Pomalu

Rychle

Skenovatelný kód

Povšimněte si: Další symboly/štítky na výrobku se týkají

certifikačních požadavků pro určité obchodní trhy.

Štítek na výrobku

NEBEZPEČÍ – Udržujte ruce a nohy z dosahu.

Odpovědnost za výrobek

Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.
• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.
• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.
• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si

přečtěte následující varování.

- Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení. - Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

- Bud'te stále opatrní a používejte zdravý rozum. Nejste-li si jisti, jak ovládat výrobek ve zvláštních situacích, vypněte jej a promluvte si s prodejcem Husqvarna, než budete pokračovat v práci.

• Mějte na paměti, že obsluha je odpovědná za nehody a škody vzniklé jiným osobám nebo na jejich majetku.
• Udržujte výrobek čistý. Ujistěte se, že jsou značky a štítky dobře čitelné.
• Nikdy nedovolte dětem nebo osobám, které se neseznámily s těmito pokyny, aby zařízení používaly. Věk obsluhy přístroje může být omezen místními předpisy.
• Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.
• Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a úsudek.
• Nepoužívejte výrobek, pokud je vadný.
• Nikdy neupravujte výrobek a nepoužívejte jej, pokud je možné, že jej upravil někdo jiný.

Bezpečnost pracovního prostoru

VÝSTRAHA: Před použitím výrobku si

přečtěte následující varování.

- Před použitím výrobku, odklid'te z pracovní oblasti předměty, jako jsou větve, větvičky a kameny.

- Předměty, které mohou být zachyceny žacím ústrojím mohou být odmrštěny a způsobit zranění osob a poškození předmětů. Udržujte osoby v okolí a zvířata v bezpečné vzdálenosti od výrobku.

- Nikdy nepoužívejte výrobek za špatného počasí, jako je mlha, déšť, silný vítr, intenzívní chlad a nebezpečí blesku. Použití výrobku za špatného počasí nebo ve vlhkých či mokrých podmínkách je namáhavé. Nepříznivé počasí může vytvořit nebezpečné podmínky, např. kluzký povrch.

- Dávejte pozor na osoby, předměty a situace, které mohou bránit bezpečnému provozu výrobku.

- Dávejte pozor na překážky, jako jsou kořeny, kameny, větve, díry a příkopy. Vysoká tráva může překážky skrýt.

- Sečení trávy na svazích může být nebezpečné. Nesečte

na příliš prudkých svazích. Nepoužívejte výrobek na svahu se sklonem větším než 15°.

• Při změně směru na svazích buďte maximálně opatrní. S výrobkem jezděte po vrstevnicích. Nepohybujte se na svahu nahoru a dolů.
• Postupujte opatrně v blízkosti skrytých rohů a objektů, které mohou bránit ve výhledu.

Bezpečnost práce

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek používejte výhradně k sečení trávy. Není dovoleno používat výrobek k jiným činnostem.
• Používejte osobní ochranné pomůcky. Další informace naleznete v části Osobní ochranné prostředky na strani 77.
• Ujistěte se, že víte, jak v případě nouze rychle zastavit motor.

• Neprovozujte výrobek v dešti a vlhku. Nebezpečí úrazu elektrickým proudem se zvyšuje, přijde-li výrobek do styku s vodou.

• Neprovozujte výrobek, pokud není správně namontovaný nůž a všechny kryty. V opačném případě by se mohl nůž uvolnit a způsobit zranění osob.

• Zajistěte, aby nůž nenarazil do předmětů, jako jsou kameny a kořeny. Mohlo by dojít k poškození nože a ohnutí hřídele motoru. Ohnutý hřídel způsobuje velké vibrate a hrozí velmi vysoké riziko uvolnění nože.
• Pokud nůž narazí do nějakého předmětu nebo se objeví vibrate, okamžitě zastavte výrobek. Zastavte motor, vytáhněte bezpečnostní klíček a vyjměte baterii. Zkontrolujte, zda není výrobek poškozený. Opravte poškozené díly nebo svěřte opravu schválenému servisnímu pracovníkovi.
• Po nastartování motoru nikdy nepřipevňujte rukojet' brzdy motoru trvale k rukojeti sekačky.
• Umístěte výrobek na stabilní, rovný povrch a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.

• Při provozu vždy stůjte za výrobkem.

• Při provozu nechte všechna kola spočívat na zemi a držte rukojeť oběma rukama. Ruce a nohy udržujte mimo dosah rotujících nožů.

• Nenaklánějte výrobek, když je spuštěný motor.
• Dávejte pozor při tažení výrobku dozadu.
• Nikdy výrobek nezvedejte, když je spuštěný motor. Pokud musíte výrobek zvednout, nejprve vypněte motor, vytáhněte bezpečnostní klíček a vyjměte baterii.
• Při provozování výrobku nechodte směrem dozadu.
• Před přejezdem ploch bez trávy, jako jsou cesty vytvořené ze štěrku, kamenů nebo asfaltu, vypněte motor.
• Neběhejte s výrobkem, když je spuštěný motor. Při provozu výrobku vždy pouze chod'te.
• Před změnou výšky sečení vypněte motor. Nikdy neupravujte nastavení při spuštěném motoru.
• Nikdy nenechte výrobek se spuštěným motorem bez dozoru. Vypněte motor a ujistěte se, že se žací ústrojí neotáčí.

Bezpečnostní pokyny pro provoz Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění.
  Požádejte prodejce, aby vám pomohl vybrat správné vybavení.
• Používejte odolnou obuv s protiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.
• Používejte silné, dlouhé kalhoty.
• Při určitých činnostech používejte ochranné rukavice, například při nasazování, prohlídce nebo čištění žacího ústrojí.

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!
• Neodstraňujte ani neupravujte bezpečnostní zařízení.
• Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obrat'te se na servis Husqvarna.

Kontrola krytu žacího ústrojí

Kryt žacího ústrojí snižuje vibrace výrobku a snižuje nebezpečí poranění nožem.

- Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že nevykazuje známky poškození, např. praskliny.

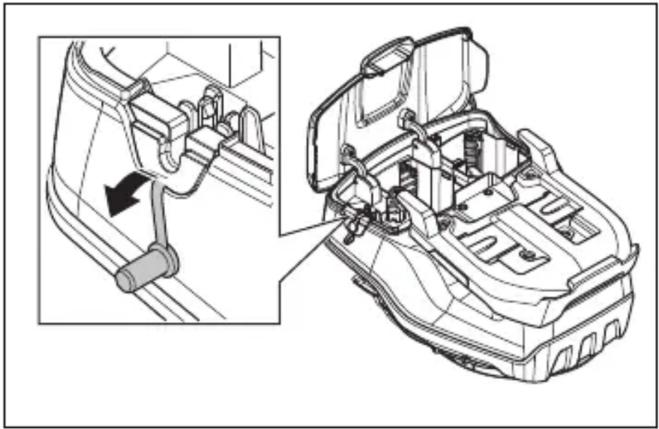

Bezpečnostní klíček

Bezpečnostní klíček se nachází pod víkem baterie.

Bezpečnostní klíček připojuje baterii, která slouží jako napájecí zdroj motoru.

Kontrola bezpečnostního klíčku

Bezpečnostní klíček připojuje baterii, která slouží jako napájecí zdroj motoru.

- Zapněte a vypněte motor. V případě správné funkce bezpečnostního klíčku se motor spustí, pouze když je klíček v bezpečnostním zámku.

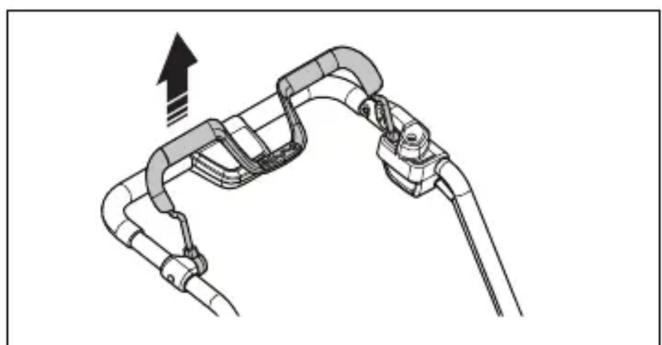

Rukojet' brzdy motoru

Rukojet' brzdy motoru slouží k zastavení motoru. Když uvolníte rukojet' brzdy motoru, motor se zastaví.

Chcete-li zkontrolovat funkci brzdy motoru, nastartujte motor a uvolněte rukojet' brzdy motoru. Pokud se motor nevypne během 3 sekund, požádejte schváleného servisního pracovníka Husqvarna o seřízení brzdy motoru.

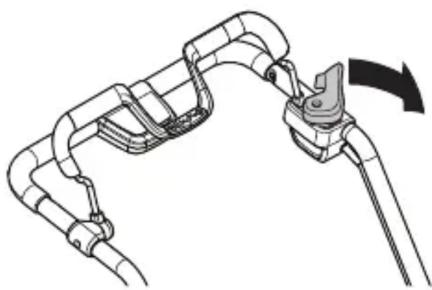

Kontrola inhibitoru spuštění

Proved'te kontrolu inhibitoru spuštění a ujistěte se, že brání provozu motoru.

1. Zatlačte rukojeť brzdy motoru směrem k řídítkům. Inhibitor spuštění přeruší pohyb.
2. Zatlačte inhibitor spuštění směrem ven.

1. Uvolněte inhibitor spuštění a ujistěte se, že se vrátí do své výchozí polohy.

Bezpečnostní pokyny týkající se baterií

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Dobíjecí baterie Husqvarna používejte jako zdroj napájení pouze pro související produkty Husqvarna. Abyste zabránili zranění, nepoužívejte baterii jako zdroj napájení pro jiná zařízení.
• Nepoužívejte baterie, které nejsou určené k dobíjení.
• Nebezpečí úrazu elektrickým proudem. Vývody baterie nepřipojujte ke klíčům,

mincím, šroubkům nebo jiným kovům. Může to způsobit zkrat baterie.

• Nevkládejte do větracích otvorů baterie žádné předměty.
• Chraňte baterii před sluncem, teplem nebo otevřeným ohněm. Baterie může explodovat a způsobit popáleniny a/nebo chemické popáleniny.
• Chraňte baterii před deštěm a vlhkým prostředím.
• Chraňte baterii před mikrovlnami a vysokým tlakem.
• Baterii nikdy nerozebírejte nebo nerozbíjejte.
• Pokud baterie netěsní, kapalina nesmí přijít do styku s kůží a očima. Po styku s kapalinou omyjte zasaženou oblast velkým množstvím vody a získejte lékařskou pomoc.
• Baterii používejte při teplotě -10 °C až 40 °C.
• Baterii ani nabíječku baterií nečistěte vodou. Viz Čištění baterie nebo nabíječky baterií na strani 94.
• Nepoužívejte vadnou nebo poškozenou baterii.
• Baterie uchovávejte mimo dosah kovových předmětů,

jako jsou např. hřebíky, mince nebo šperky.

Bezpečnostní pokyny pro nabíječku baterií

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nabíječku baterií QC používejte pouze pro nabíjení náhradních baterií Husqvarna.
• Hrozí nebezpečí zkratu a úrazu elektrickým proudem. Nevkládejte do větracích otvorů nabíječky žádné předměty. Nabíječku baterií nerozebírejte. Nepřipojujte nabíjecí vývody ke kovovým předmětům. Používejte schválenou elektrickou zásuvku.

- Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem

a s výrobcem implantovaného lékařského přístroje.

• Pravidelně kontrolujte, zda není napájecí kabel poškozený a nejsou na něm praskliny.
• Nabíječku nezvedejte pomocí napájecího kabelu. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku. Netahejte za napájecí kabel.
• Uchovávejte napájecí kabel a prodlužovací šňůry mimo dosah vody, oleje a ostrých okrajů. Dejte pozor, aby nebyl kabel přivřen ve dveřích, nezachytil se za plot a podobně. Mohlo by dojít k probíjení nabíječky.
• Nabíječku baterií nečistěte vodou.
• Nabíječku baterií smí používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi či znalostmi pod dozorem odpovědné osoby, nebo pokud jim takováto osoba poskytne pokyny, které zajistí, že budou nabíječku používat bezpečným způsobem. Děti si s nabíječkou nesmí hrát.

Čištění a údržbu nesmí provádět děti bez dozoru.

• V nabíječce nenabíjejte baterie, které nejsou určeny k opětovnému dobíjení.
• Nabíječku nepoužívejte v blízkosti hořlavých nebo korozivních materiálů. Nabíječku baterií nezakrývejte. V případě, že zaznamenáte kouř nebo požár, vytáhněte zástrčku kabelu nabíječky baterií ze zásuvky.
• Nepoužívejte vadnou nebo poškozenou nabíječku baterií.
• Baterii nabíjejte pouze uvnitř, a to v dobře odvětrané místnosti a mimo dosah slunečních paprsků. Nenabíjejte baterii ve vlhkém prostředí.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Před prováděním údržby výrobku vyjměte bezpečnostní klíček.
• Správným provedením údržby zvýšíte životnost výrobku a snížíte nebezpečí nehod. Odborné opravy by měl

provést schválený servisní pracovník. Pro další informace se obrat'te na nejbližšího servisního pracovníka.

- Provádějte pouze údržbu uvedenou v tomto návodu k používání.

- Při manipulaci s žacím ústrojím používejte silné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

- Pro dosažení nejlepšího výsledku a bezpečnosti zajistěte, aby byla ostří nože čistá a ostrá.

- Zajistěte pravidelné kontroly a provádění potřebného seřízení a oprav výrobku u servisního pracovníka.

- Poškozené, opotřebené či prasklé součásti vyměňte.

- Dodržujte pokyny pro výměnu příslušenství. Používejte výhradně příslušenství od výrobce.

- Pokud není výrobek, baterie a nabíječka baterií právě v provozu, uchovávejte je samostatně v suchém, vnitřním a uzamčeném prostoru. Zajistěte, aby k výrobku, baterii či nabíječce baterií neměly přístup děti ani nepovolané osoby.

Montáž

Úvod

VÝSTRAHA: Než začnete montovat výrobek, přečtěte si pozorně kapitolu o bezpečnosti.

Instalace a vyjmutí multibaterie (příslušenství)

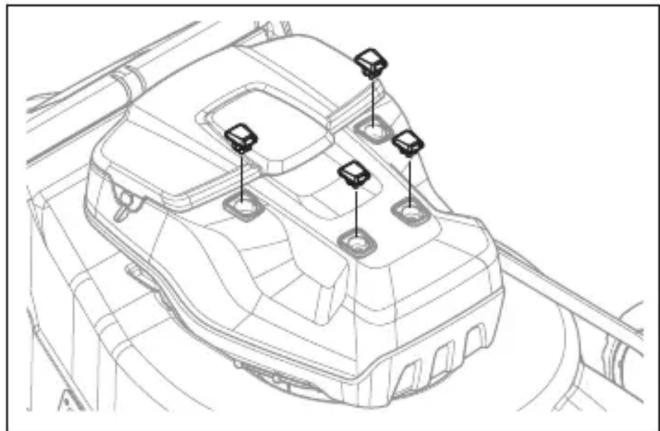

1. Sejměte 4 pryžové kryty a vyšroubujte 4 šrouby z krytu motoru.

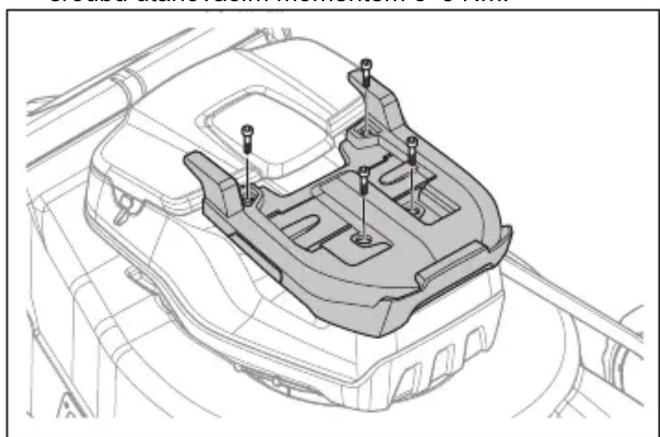

1. Nasad'te desku adaptéru na kryt motoru.
2. Připevněte desku adaptéru pomocí 4 dodaných šroubů utahovacím momentem 5–6 Nm.

1. Otevřete víko baterie.

2. Vyjměte baterii ze slotu 1.

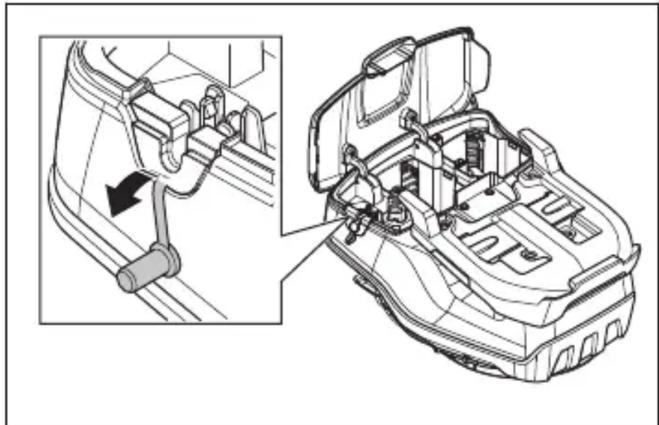

1. Demontujte zarážku těsnění.

1. Zatlačte adaptér baterie do přihrádky na baterii, dokud neuslyšíte cvaknutí.

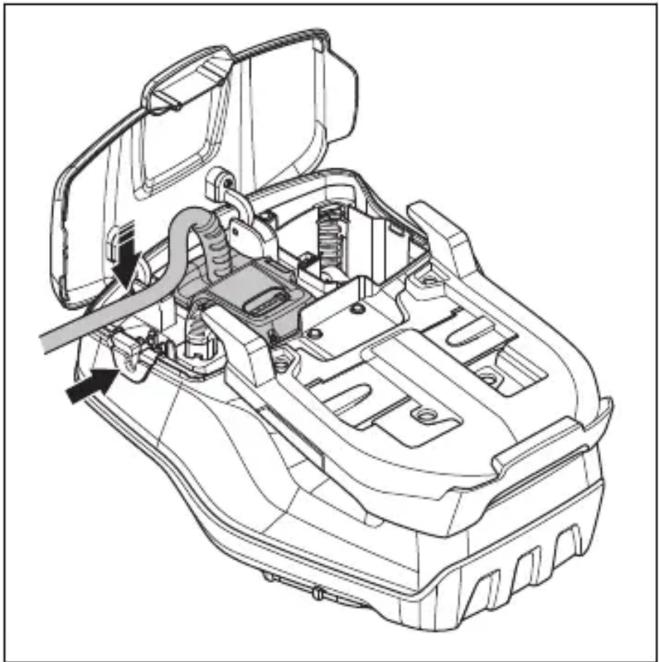

1. Protáhněte kabel adaptéru baterie otvorem zarážky těsnění. Připevněte kabel pomocí svorky.

1. Připojte kabel adaptéru baterie k řídítkům pomocí 3 látkových popruhů.

1. Demontáž multibaterie proved'te v opačném pořadí.

VÝSTRAHA: Nepřipojujte kabel k řídítkům příliš volně. Kabel se může uvolnit od řídítek a způsobit zranění.

Nastavení rukojeti (LC 551iV)

1. Povolte spodní matice.
2. Posuňte knoflíky na spodní konec drážek na pravé i na levé straně výrobku.

1. Nastavte výšku rukojeti do jedné ze 2 dostupných poloh.

2. Posuňte knoflíky směrem k rukojeti, dokud se nezastaví a neuslyšíte cvaknutí.

CLICK!

1. Knoflíky řádně utáhněte.

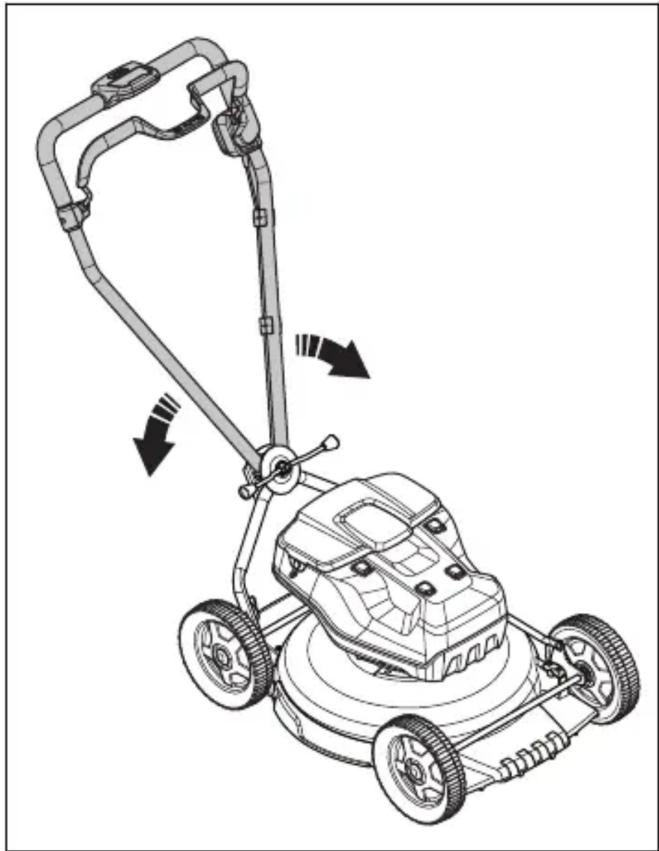

Montáž řídítek (LB 548i, LB 553iV)

1. Odmontujte matici řídítek a podložku z destičky na horní části řídítek.
2. Umístěte horní část řídítek do polohy nad dolní část řídítek.

VAROVÁNÍ: Zkontrolujte, zda se nezachytila lanka a zda nejsou poškozená.

1. Namontujte podložku a páčku nastavení řídítek.

1. Pokud pracujete s výrobkem v blízkosti stěny, otočte řídítka do strany do vhodné provozní polohy.

Montáž koše na trávu (LC 551iV)

1. Vložte rám do koše na trávu tak, aby pevná část koše směřovala dolů. Dbejte na to, aby bylo madlo rámu na venkovní straně koše.

1. Nasad'te spodní část rámu do drážky na spodní straně koše na trávu.
2. Připevněte koš na trávu k rámu pomocí svorek.

1. Zvedněte zadní kryt.

2. Upevněte sběrací koš k hornímu okraji podvozku.

3. Umístěte dolní část koše na trávu do kanálu výhozu trávy.

Montáž mulčovací vložky (příslušenství LC 551iV)

1. Zvedněte zadní kryt a vyjměte koš na trávu.

2. Vložte do kanálu výhozu trávy mulčovací vložku.

1. Nahrad'te nůž mulčovacím nožem dodaným s mulčovací sadou. Další informace naleznete v části Postup výměny nože na strani 93.

Provoz

Úvod

VÝSTRAHA: Před používáním produktu je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce:

• Rozšířené informace o výrobku.
• Informace o dílech a servisu a nápověda pro tyto položky.

Jak začít používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého mobilního zařízení.
2. V aplikaci Husqvarna Connect se zaregistrujte.
3. Při připojování a registraci výrobku postupujte podle pokynů v aplikaci Husqvarna Connect.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ je cloudové řešení, které poskytuje správci komerčního strojového parku přehled o všech výrobcích. Je nutné mít snímač Husqvarna Fleet Services™ nainstalovaný na výrobku. Výrobek je připraven na instalaci snímače Husqvarna Fleet Services™ . Další informace o službě Husqvarna Fleet Services™ jsou uvedeny na webu www.husqvarna.com.

Příprava senzoru (příslušenství)

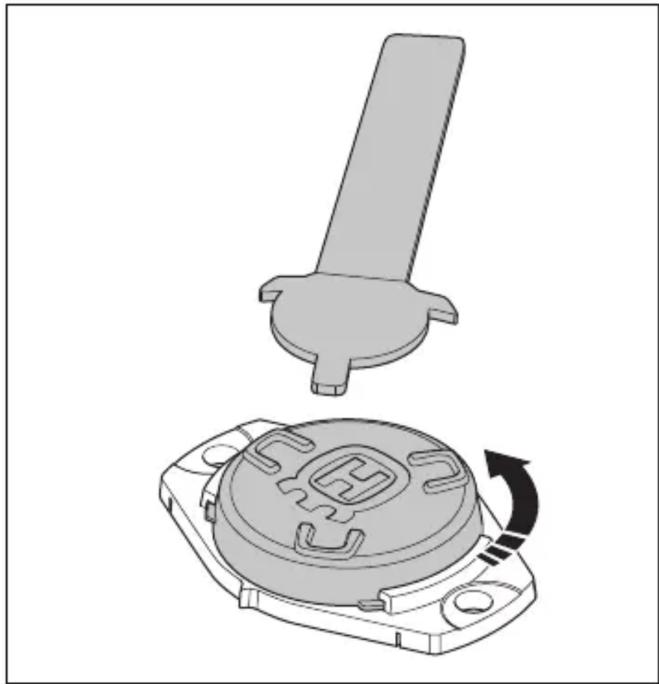

1. Pomocí klíče snímače otevřete víko snímače.

1. Demontujte snímač.

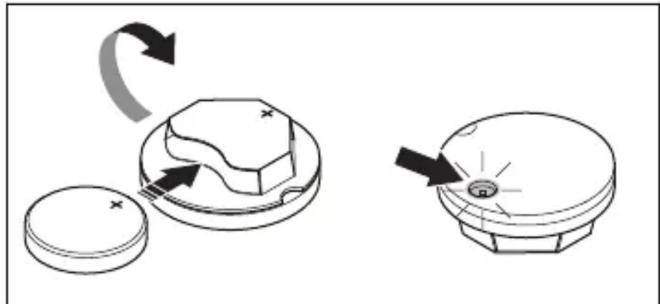

2. Připojte baterii ke snímači. Rozsvítí se kontrolka LED snímače.

1. Stáhněte si aplikaci Husqvarna Fleet Services ^TM .

2. Přihlaste se do aplikace Husqvarna Fleet Services™.

3. Proved'te spárování. Viz část Spárování aplikace a výrobku na strani 86

Spárování aplikace a výrobku

1. Přihlaste se do aplikace Husqvarna Fleet Services™.
2. V aplikaci vyberte svůj výrobek.
3. Naskenujte kód za snímačem pomocí mobilního zařízení a nainstalujte snímač do aplikace.

Povšimněte si: Spárování aplikace a výrobku je nutné provést pouze jednou.

Montáž snímače

1. Ujistěte se, že je snímač připojen k aplikaci Husqvarna Fleet Services™. Další informace jsou uvedeny v části Spárování aplikace a výrobku na strani 86.

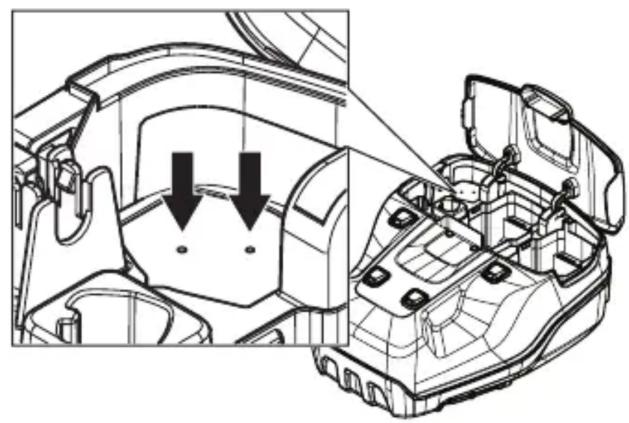

2. Vyvrtejte 2 otvory podle značek ve skříni.

Povšimněte si: Ujistěte se, že otvory mají stejný rozměr jako nýty dodané se snímačem.

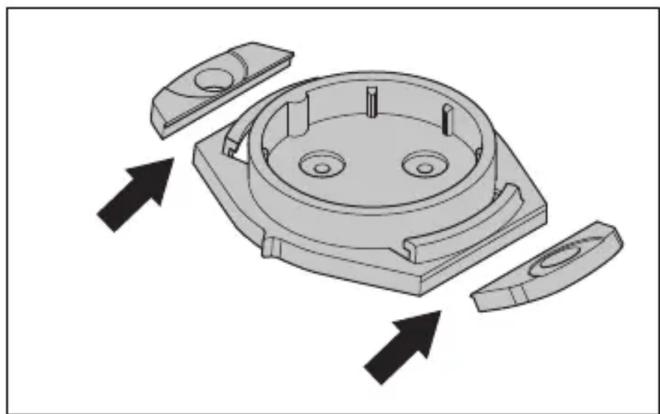

1. Pomocí kleští odstraňte vnější otvory na slotu snímače.

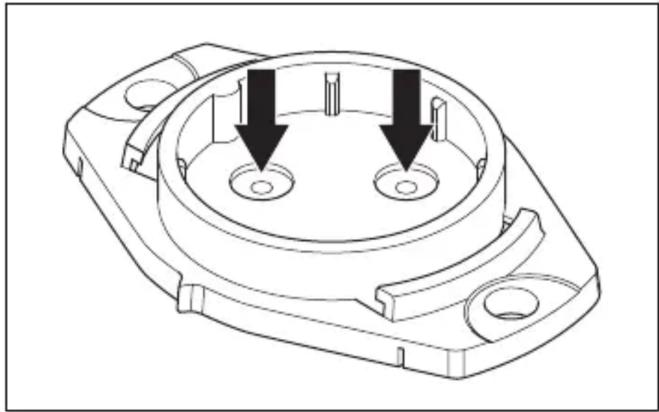

1. Vyvrtejte 2 otvory podle značek na slotu snímače.

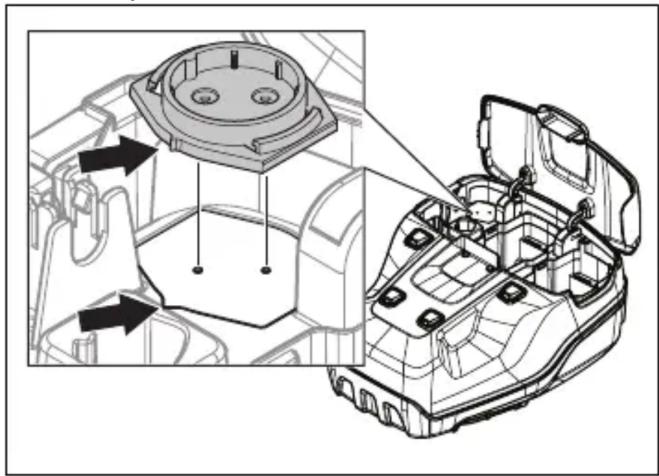

1. Zarovnejte slot snímače se slotem ve skříni.

1. Připevněte slot snímače pomocí nýtů.
2. Nainstalujte snímač do slotu snímače. Zarovnejte bílou značku na snímači se značkou na slotu snímače.

1. Zavřete víko snímače a zajistěte jej klíčem snímače. Ujistěte se, že horní část písmene „H“ Husqvarna směřuje od bezpečnostního klíče.

Nastavení výrobku do provozní polohy (LC 551iV)

1. Zvedněte řídítka do vzpřímené polohy.

1. Posuňte knoflíky směrem k rukojeti, dokud se nezastaví a neuslyšíte cvaknutí.

CLICK!

1. Knoflíky řádně utáhněte.

Nastavení výšky sečení (LB 548i, LC 551iV)

Výšku sečení lze nastavit v 6 úrovních.

1. Zatlačte ovladač výšky sečení ve směru kola a poté dozadu, pokud chcete zvýšit výšku sečení.
2. Zatlačte ovladač výšky sečení ve směru kola a poté dopředu, pokud chcete snížit výšku sečení.

VAROVÁNÍ: Nenastavujte výšku sečení příliš nízko. V případě, že není povrch trávníku rovný, mohou nože přijít do styku se zemí.

Nastavení výšky sečení (LB 553iV)

Výšku sečení lze nastavit v 5 úrovních.

1. Chcete-li zvýšit výšku sečení, posuňte páku pro nastavení výšky sečení dozadu.
2. Posunem páky pro nastavení výšky sečení dopředu výšku sečení snížíte.

VAROVÁNÍ: Nenastavujte výšku sečení příliš nízko. V případě, že není povrch trávníku rovný, mohou nože přijít do styku se zemí.

Baterie

VÝSTRAHA: Před použitím baterie je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Rovněž je nezbytné, abyste si přečetli a pochopili návod k používání baterie a nabíječky baterií.

Stav baterie

Displej ukazuje zbývající kapacitu baterie a zda došlo k problémům s baterií. Kapacita baterie se zobrazuje 5 sekund po vypnutí produktu nebo po stisku tlačítka

ukazatele stavu baterie Pokud dojde k chybě, rozsvítí se na baterii výstražný symbol. Viz Baterie na strani 94.

1 2 3 4

Kontrolky LED Stav baterie
Všechny kontrolky LED svítí	Plné nabití (75–100 %).
Svítí kontrolky LED 1, LED 2, LED 3.	Nabití baterie je 50–75 %.
Svítí kontrolky LED 1, LED 2.	Nabití baterie je 25–50 %.
Svítí kontrolka LED 1. Baterie je nabitá na 0–20 %.
Bliká kontrolka LED 1. Baterie je vybitá. Nabijte baterii.

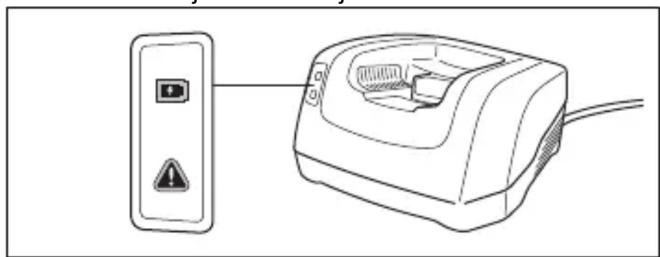

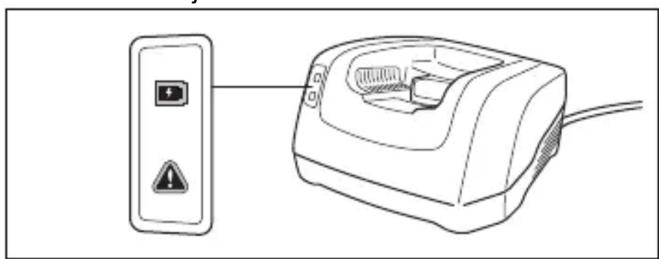

Nabití baterie

Před prvním použitím baterii nabijte. Baterie je při dodání zákazníkovi nabitá pouze na 30 %.

Povšimněte si: Nabíječka baterií musí být připojena ke zdroji o napětí a frekvenci uvedené na typovém štítku.

Pokud teplota baterie přesahuje 50 °C, baterie se nenabíjí. Před zahájením nabíjení zajistí nabíječka baterií snížení teploty baterie.

1. Připojte jeden konec napájecího kabelu nabíječky baterií do zásuvky na nabíječce baterií.
2. Připojte druhý konec napájecího kabelu nabíječky baterií do uzemněné elektrické zásuvky. Kontrolka LED na nabíječce baterií jednou zeleně blikne.

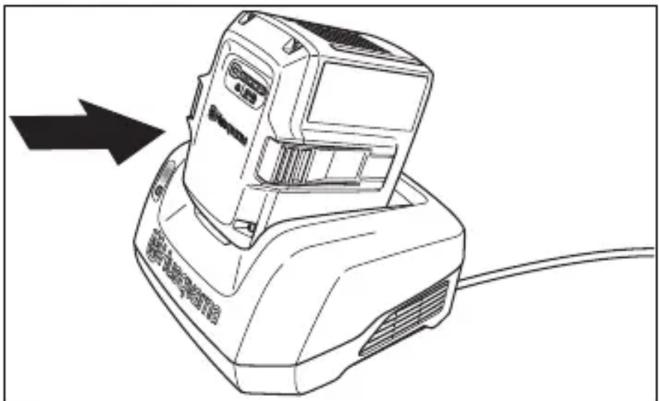

1. Vložte baterii do nabíječky baterií. Když je baterie správně připojená k nabíječce baterií, rozsvítí se na nabíječce zelené světlo.

1. Když svítí všechny kontrolky LED baterie, baterie je plně nabitá. Baterii nabíjejte maximálně po dobu 24 hodin.
2. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku, nikoliv za kabel.
3. Vyjměte baterii z nabíječky.

Stav nabíjení baterie

Lithium-ionontové baterie Husqvarna lze nabíjet i používat bez ohledu na jejich úroveň nabití. Baterie není poškozená. I když plně nabitou baterii ponecháte v nabíječce, nedojde k poklesu jejího nabití.

LED displej	Stav nabíjení
Bliká kontrolka LED 1. 0–25 %
Svítí kontrolka LED 1, bliká kontrolka LED 2.	25–50 %
Svítí kontrolky LED 1, LED 2, bliká kontrolka LED 3.	50–75 %
Svítí kontrolky LED 1, LED 2, LED 3, bliká kontrolka LED 4.	75–100 %
Svítí kontrolky LED 1, LED 2, LED 3, LED 4.	Plně nabitá

Nabití multibaterie

Povšimněte si: Před prvním použitím nabijte baterii. Nová baterie je nabitá pouze na 30 %.

1. Zkontrolujte, zda je baterie suchá.

2. Připojte multibaterii k adaptéru.

1. Adaptér vložte do nabíječky baterie.
2. Zkontrolujte, zda se rozsvítí zelená kontrolka LED nabíjení na nabíječce. To znamená, že adaptér a multibaterie jsou správně připojeny.

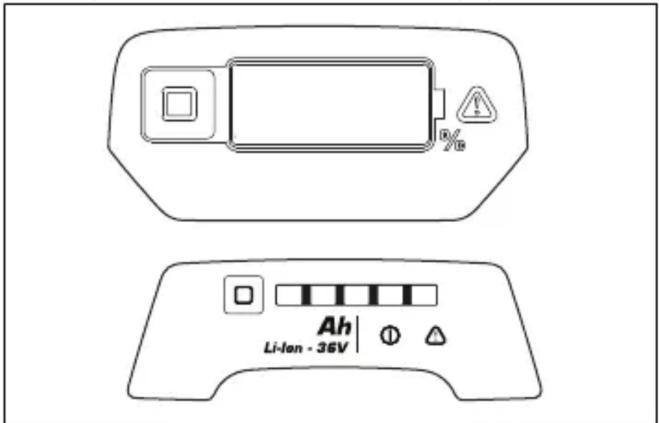

1. Když svítí všechny kontrolky LED baterie a na adaptéru se zobrazí 100 %, baterie je plně nabitá.

% Ah Li-Ion - 36V

Adaptér zobrazuje stav nabití v krocích po 1 %. Na začátku nabíjení jsou možné malé odchylky.

1. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku. Netahejte za kabel.
2. Vyjměte adaptér z nabíječky baterií.
3. Vyjměte multibaterii z adaptéru.

Povšimněte si: Další informace naleznete v návodech přiložených k multibaterii a nabíječce baterií.

Spuštění výrobku

1. Zvedněte víko baterie.

2. Vložte nabitou baterii do slotu baterie číslo 1 pod víkem baterie. Pro dosažení delší doby provozu vložte druhou baterii do slotu číslo 2.

3. Vyjměte bezpečnostní klíč z držáku bezpečnostního klíče.
4. Zatlačte bezpečnostní klíč do bezpečnostního zámku.

1. Postavte se za výrobek.
2. Stiskněte tlačítko ON/OFF (ZAP/VYP) na ovládacím panelu. Rozsvítí se displej.
3. Povolte inhibitor spouštění.

1. Zatlačte rukojeť brzdy motoru směrem k řídítkům.

- Pojezd spustíte přitáhnutím páky pojezdu směrem k řídítkům.

- Stisknutím tlačítek + a - na ovládacím panelu lze nastavit 4 úrovně rychlosti pojezdu.

- V blízkosti překážek uvolněte páku pojezdu, aby se deaktivoval pohon.

1. Spust'te výrobek, viz Spuštění výrobku na strani 89.
2. Zatažením za ovládací páku pojezdu nahoru aktivujte pojezd.

1. Stisknutím tlačítek + a –na ovládacím panelu lze nastavit úroveň rychlosti pojezdu.

1. Zatlačením ovládací páky pojezdu dolů deaktivujete pohon, např. v blízkosti překážek.

Přejezd s výrobkem s deaktivovaným žacím ústrojím (LB 553iV)

• Aktivujte inhibitor spouštění.
• Zatáhněte za ovládací páku pojezdu nahoru.
• Držte ovládací páku pojezdu a výrobek přemístěte.
• Uvolněte ovládací páku pojezdu, deaktivujte inhibitor spuštění a pokračujte v činnosti.

Použití funkce SavE

Výrobek má funkci úspory energie v bateriích (SavE), která prodlužuje dobu provozu.

1. Funkci zapnete stisknutím tlačítka SavE (A). Na displeji se rozsvítí symbol funkce SavE (B).

2. Opětovným stisknutím tlačítka SavE funkci vypnete. Symbol funkce SavE (B) na displeji zhasne.

1 2 A B e

Povšimněte si: Funkce SavE se vypne automaticky, pokud terénní podmínky vyžadují vyšší výkon. Jakmile to terénní podmínky dovolí, funkce SavE se automaticky znovu zapne.

Funkce PowerBoost

Když výrobek seká dlouhou či mokrou trávu, motor automaticky zvýší své otáčky. Pokud není funkce PowerBoost nutná, motor se automaticky přepne zpět do standardního režimu, aby se šetřila baterie.

Zastavení motoru

Během provozu se může nůž a motor dočasně zastavit z důvodu překážek, jako je například nahromadění trávy pod krytem žacího ústrojí. Pokud v takovém případě ponecháte rukojeť brzdy motoru stisknutou, výrobek se automaticky znovu nastartuje. Pokud se výrobek do 5 až 10 sekund znovu nenastartuje, bude zřejmě nutné vyčistit žací ústrojí. Viz část Čištění výrobku na strani 93.

VÝSTRAHA: Pokud se motor zastaví, výrobek se pokusí automaticky znovu nastartovat po dobu 5 až 10 sekund. Před kontrolou krytu žacího ústrojí počkejte minimálně 15 sekund.

VÝSTRAHA: Před kontrolou stavu žacího ústrojí uvolněte rukojeť brzdy motoru, otočte bezpečnostní klíček do polohy 0, vyjměte baterii a počkejte minimálně 5 sekund. Pokud byste pouze odstranili překážku provozu, hrozí riziko poranění náhodným spuštěním výrobku.

Zastavení výrobku

Výrobek se automaticky vypne po 3 minutách, kdy s ním nepracujete.

1. Zastavte motor uvolněním rukojeti brzdy motoru.

1. Stiskněte tlačítko ON/OFF (ZAP/VYP) na ovládacím panelu. Všechny kontrolky LED a symboly na displeji zhasnou.

1. Vyjměte bezpečnostní klíč z bezpečnostního zámku a vložte jej do držáku bezpečnostního klíče.

Jak docílit dobrých výsledků

• Používejte vždy ostrý nůž. Při použití tupého nože je střih nepravidelný a posečený povrch trávy žloutne. Ostrý nůž také vyžaduje méně energie než tupý nůž.
• Nesekejte více než 13 výšky trávy. Nejprve sekejte se žacím ústrojím nastaveným vysoko. Zkontrolujte výsledek a případně snižte výšku sečení na požadovanou úroveň. Pokud je tráva velmi vysoká, jezděte pomalu a v případě potřeby sekejte 2krát.
• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.
• Udržujte kryt žacího ústrojí čistý. Nahromaděná tráva a nečistoty na vnitřní straně krytu žacího ústrojí mohou snížit výsledek sečení. Další informace jsou uvedeny v části Čištění výrobku na strani 93

Sečení trávy bez koše na trávu nebo mulčovací vložky (LC 551iV)

1. Zvedněte zadní kryt a vyjměte koš na trávu.
2. Pokud je namontována mulčovací vložka a mulčovací nůž, odstraňte je.
3. Než začnete s výrobkem pracovat, zavřete zadní kryt.

Při práci s výrobkem bude posečená tráva vylétávat pod zadním krytem.

Údržba

Úvod

VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli kapitolu o bezpečnosti a porozuměli jí.

Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu. Pokud prodejce neposkytuje servisní služby, požádejte jej o informace o nejbližším servisu.

Podrobnější informace jsou uvedeny v části www.husqvarna.com.

Plán údržby

Intervaly údržby se vypočítávají na základě každodenního používání výrobku. Intervaly se mění, není-li výrobek používán denně.

Pro údržbu označenou symbolem * najdete pokyny v části Bezpečnostní pokyny pro provoz na strani 77.

	Každé použití	Měsíčně	Každou sezónu
Provedte běžnou kontrolu. X
Vyčistěte kryty převodovky. Zkontrolujte, zda na motoru nejsou zbytky trávy. X
Zkontrolujte inhibitor spuštění. * X
Zkontrolujte, zda nejsou vadná bezpečnostní zařízení výrobku. * X
Zkontrolujte, zda není koš na trávu opotřebený nebo poškozený. X
Zkontrolujte žací ústrojí. X
Zkontrolujte kryt žacího ústrojí. * X
Zkontrolujte rukojeť brzdy motoru. * X
Zkontrolujte, že tlačítko ZAP/VYP funguje správně a není vadné. X
Zkontrolujte, zda není baterie poškozena. X
Zkontrolujte úroveň nabití baterie. X
Zkontrolujte, zda na baterii fungují tlačítka pro uvolnění baterie a zda baterii drží ve výrobku.	X
Vyčistěte přívody vzduchu. Zkontrolujte, zda na přívodech vzduchu není tráva ani nečistoty.	X
Zkontrolujte, zda není nabíječka baterií poškozena a ujistěte se, že funguje správně.		X
Vyčistěte povrch pod ochranným krytem (LC 551iV, LB 553iV). X
Zkontrolujte připojení mezi baterií a výrobkem. Rovněž zkontrolujte připojení mezi baterií a nabíječkou baterií.			X

Provedení běžné kontroly

• Zajistěte, aby byly matice a šrouby na výrobku správně dotažené.
• Zkontrolujte, že kabely výrobku nejsou na místě, kde by mohlo dojít k jejich poškození.

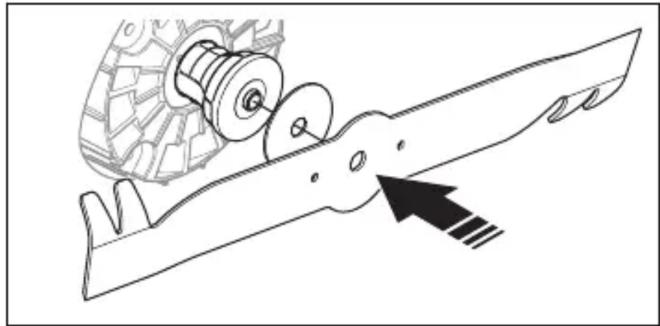

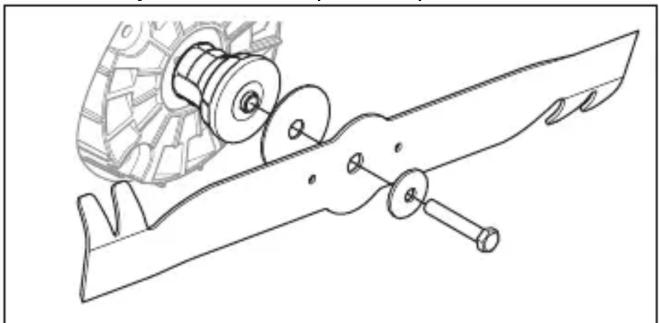

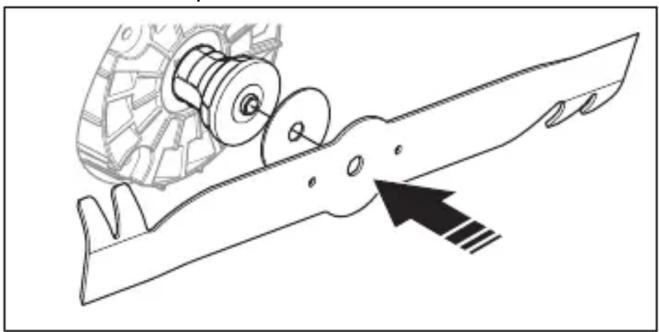

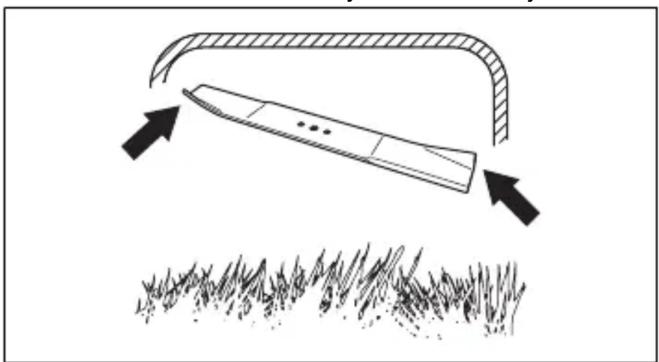

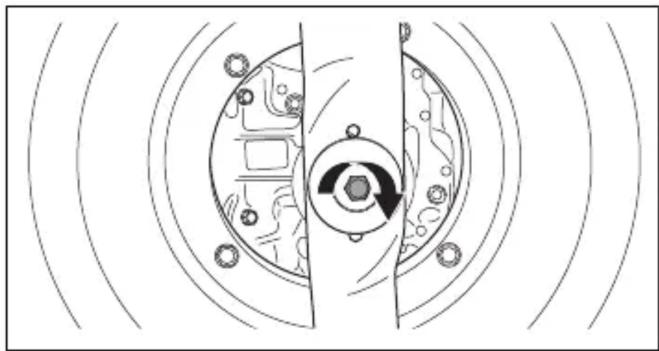

Postup výměny nože

1. Zajistěte nůž pomocí dřevěného špalíku.

1. Odmontujte šroub nože, pružnou podložku a nůž.

1. Zkontrolujte, zda nejsou unášeč nože a šroub nože poškozené.

a) Při výměně nože nebo unášeče nože rovněž vyměňte šroub nože, pružnou podložku a třecí podložku.

1. Prohlédněte hřídel motoru a ujistěte se, že není ohnutý.
2. Při montáži nového nože se ujistěte, že jsou konce nože zahnuté ve směru krytu žacího ústrojí.

1. Nasad'te třecí podložku a nůž na unášeč nože.

1. Zkontrolujte, zda je nůž zarovnaný se středem hřídele motoru.

1. Zajistěte nůž pomocí dřevěného špalíku.

1. Nasad'te pružnou podložku a dotáhněte šroub utahovacím momentem 65-75 Nm.

1. Otočte nožem rukou a zkontrolujte, zda se volně otáčí.

VÝSTRAHA: Používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Nastartujte výrobek a proved'te test nože. Pokud není nůž správně připevněn, výrobek vibruje a výsledky sečení nejsou uspokojivé.

Čištění výrobku

• Plastové části čistěte čistou suchou utěrkou.
• Nečistěte výrobek vodou. Voda může proniknout do baterie nebo motoru a způsobit zkrat nebo poškození výrobku.
• Pomocí kartáče odstraňte listí, trávu a nečistoty.
• Sejměte ochranný kryt a kartáčem očistěte trávu z vnitřní strany ochranného krytu.

Čištění baterie nebo nabíječky baterií

VÝSTRAHA: Baterii ani nabíječku baterií nečistěte vodou.

VÝSTRAHA: K čištění baterie nepoužívejte žádné chemické látky.

• Než vložíte baterii do nabíječky, zkontrolujte, zda jsou baterie a nabíječka baterie čisté a suché.
• Očistěte kontakty baterie stlačeným vzduchem nebo použijte měkkou a suchou utěrku.
• Očistěte povrch baterie a nabíječku baterie měkkou a suchou utěrkou.

Kontrola žacího ústrojí

VÝSTRAHA: Neúmyslnému spuštění můžete zabránit tím, že vytáhnete

bezpečnostní klíček, vyjmete baterii a počkáte alespoň 5 sekund.

VÝSTRAHA: Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození a prasklin. Poškozené žací ústrojí vždy vyměňte.
2. Prohlédněte nůž a zkontrolujte, zda není poškozený nebo tupý.

Povšimněte si: Po ostření je nezbytné nůž vyvážit. Výměnu, ostření a vyvážení nože svěřte servisnímu středisku. Dojde-li k nárazu do překážky, po kterém dochází k vypínání výrobku, vyměňte poškozený nůž. O tom, zda je možné nůž nabrousit či zda je nutné ho vyměnit, rozhodne servisní středisko.

Odstraňování problémů

Baterie

Kontrolka LED na baterií	Příčina Řešení
Zelená kontrolka LED bliká.	Napětí baterie je nízké. Nabijte baterii.	Další informace naleznete v částiNabití baterie na strani 88.
Chybová kontrolka LED bliká.	Baterie je slabá. Nabijte baterii. Další	informace naleznete v částiBaterie na strani 94.
	Teplota v pracovním prostředí je příliš vysoká nebo nízká.	Baterii používejte při teplotě -10 °C až 40 °C.
	Přepětí. Zkontrolujte, zda napětí elektrické sítě odpovídánapětí uvedenému na typovém štítku výrobku.
Chybová kontrolka LED svítí.	Příliš velký rozdíl napětí článku (1 V).	Obrat'te se na schváleného servisního pracovníka.

Nabíječka baterií

Kontrolka LED na nabíječce baterií	Příčina Řešení
Chybová kontrolka LED bliká.	Teplota v pracovním prostředí je příliš vysoká nebo nízká.	Nabíječku baterií používejte při teplotě 5 °C až 40 °C.
Chybová kontrolka LED svítí.		Obrat'te se na schváleného servisního pracovníka.

Ovládací panel

Chybový kód (počet bliknutí)	Možné závady Možné řešení
1 Došlo k přehřátí přev	odovky. Nechte výrobek vychladnout. Zkontrolujte, zda na převodovce nejsou zbytky trávy. V případě potřeby vyčistěte kryt převodovky.
5 Otáčky motoru klesnou	příliš nízko a motor se zastaví.	Vyčistěte žací ústrojí a zvyšte výšku sečení. Další informace jsou uvedeny v části Nasta- vení výšky sečení (LB 548i, LC 551iV) na strani 87. Pokud chyba přetrvává, obrat’te se na schváleného servisního pracovníka.
8 Baterie je slabá. Nabijte baterii. Další informace naleznete		v části Nabití baterie na strani 88.
9 Chyba baterie nebo	zádný signál z baterie. Vložte správně baterii do	výrobku a zkontro- luje konektor baterie. Pokud chybová kontrol- ka LED na baterii bliká, vyhledejte informace v části Baterie na strani 87.
10 Došlo k přehřátí ovládání motoru. Zastavte motor a počkejte, než vychladne.
Jiné chyby Pokud se objeví jiná chyba, vytáhněte bezpečnostní klíček a baterii a obrat’te se na schvále- ného servisního pracovníka.

Přeprava, skladování a likvidace

Úvod

VÝSTRAHA: Neúmyslnému spuštění během přepravy můžete zabránit tím, že vytáhnete bezpečnostní klíček a baterii a počkáte alespoň 5 sekund.

Nastavení výrobku do přepravní polohy (LC 551iV)

1. Povolte spodní matice.

2. Posuňte knoflíky na spodní konec drážek na pravé i na levé straně výrobku.

1. Sklopte rukojeť dopředu.


1. Sundejte koš na trávu.

Přeprava

• Na dodané Li-ion baterie se vztahují požadavky legislativy o nebezpečném zboží.
• Při komerční přepravě musí být dodrženy speciální požadavky na balení a označení.
• Při přípravě výrobku k přepravě nezapomeňte dbát předpisů pro nebezpečné materiály. Mohou platit místní předpisy.
• Při přepravě vždy vyjměte baterii.
• Přelepte konektory baterie páskou a zajistěte, aby se baterie při přepravě nemohla pohybovat.
• Během přepravy výrobek zajistěte.

Skladování

• Při skladování baterii vždy vyjímejte.

• Abyste zabránili nehodám, zajistěte, aby při skladování nebyla baterie připojená k výrobku.

• Nabíječku baterií uchovávejte na uzavřeném a suchém místě.

• Baterii a nabíječku baterií uchovávejte na suchém místě, kde nehrozí vlhkost či mráz.
• Při skladování baterii odpojte od nabíječky baterií.
• Neskladujte baterii v místech, kde může docházet k výbojům statické elektřiny. Neskladujte baterii v kovovém obalu.
• Baterii uchovávejte na místě s teplotou mezi 5 °C a 25 °C a mimo dosah slunečních paprsků.
• Nabíječku baterií uchovávejte na místě s teplotou mezi 5 °C a 45 °C a mimo dosah slunečních paprsků.
• Ujistěte se, že je baterie před dlouhodobým uskladněním nabitá na 30 % až 50 %.
• Produkt, baterii a nabíječku baterií skladujte v uzamčeném prostoru mimo dosah dětí a nepovolaných osob.
• Před dlouhodobým skladováním výrobku jej vyčistěte a proved'te kompletní údržbu.

Likvidace

Symboly na produktu nebo jeho obalu označují, že tento výrobek nesmí být likvidován jako domácí odpad. Musí být odevzdán do příslušné recyklační stanice pro recyklaci elektrických a elektronických zařízení.

Zajištěním odpovídající likvidace tohoto výrobku pomůžete zabránit potenciálnímu negativnímu dopadu na životní prostředí a zdraví lidí, který by jinak mohl být důsledkem nesprávné likvidace tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku získáte na městském úřadě, u služby zajišťující zpracování domácího odpadu nebo v prodejně, kde jste výrobek zakoupili.

	LB 548i LB 553iV LC 5	51iV
Žací motor
Typ motoru BLDC (bezkomutáto-	rový) 36 V	BLDC (bezkomutáto-rový) 36 V	BLDC (bezkomutáto-rový) 36 V
Otáčky motoru – SavE, ot/min* 2 600 2 600 2	600
Otáčky motoru – jmenovité, ot/min* 3 000 3 000	0 3 000
Otáčky motoru – vysoké zatížení, ot/min* 3 300	0 3 300 3 300
	LB 548i LB 553iV LC 551iV
Výkon motoru – max., kW 1,8 1,8 1,8
Výkon motoru – jmenovitý, kW 1,5 1,5 1,5
Hnací motor
Výkon motoru – jmenovitý, kW Není k dispozici 0,4 0,4
Rychlost vlastního pojezdu, km/h Není k dispozici 3–5 3–5
Úrovně rychlosti Není k dispozici 4 4
Hmotnost
Hmotnost bez baterie, kg 31 38 39,5
Baterie
Typ baterie Řada baterií Husq-	varna	Řada baterií Husq- varna	Řada baterií Husq- varna
Doba provozu baterie
Provozní doba baterie, min, (volný chod) s aktivovanou funkcí SavE, s jednou baterií Husqvarna 9,4 Ah (Bli300).	35 35 30
Provozní doba baterie, min, (volný chod) s aktivovaným standardním režimem, s jed- nou baterií Husqvarna 9,4 Ah (Bli300).	30 30 25
Emise hluku7
Hladina akustického výkonu, změřená dB (A)	93 97 97
Hladina akustického výkonu, zaručená LWA dB (A)	93 98 97
Hladiny hluku8
Hladina akustického tlaku na sluch obsluhy, dB (A)	80 84 84
Úrovně vibrací9
Řídítka, m/s2	0,3 1,3 0,3
Žací ústrojí
Výška sečení, mm 30–60 28–65 26–74
Šířka sečení, cm	48 53 51
Nůž standardní	Mulčovací nůž 597466510	Mulčovací nůž 529441810	Sběrací nůž 597466310
Příslušenství nože Není k dispozici Není k dispozici Mulčovací nůž			597466410

	LB 548i LB 553iV LC 5	51iV
Kapacita koše na trávu, I Není k dispozici Není k dispozici 65

* Otáčky za minutu

Schválené baterie Typ Kapacita baterie,	Ah	Napětí, V Hmotnost,	lb/kg
BLi20 Lithium-iontová 4 36 2,6/1,2
BLi200 Lithium-iontová 5,2 36 2,8/1,3
BLi300 Lithium-iontová 9,4 36 4,1/1,9
BLi550X Lithium-iontová 15,6 36 12,4/5,6
BLi950X Lithium-iontová 31,1 36 15,4/7

Schválené nabíječky pro uvedené baterie, BLi	Vstupní napětí, V	Frekvence, Hz	Výkon, W
QC80	100–240	50–60	80
QC80F	12	0	80
QC330	100–240	50–60	330
QC500	100–240	50–60	500

Prohlášení o shodě

Prohlášení o shodě EU

Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], na svou výhradní odpovědnost prohlašuje, že výrobek:

Popis Sekačka na trávu
Značka Husqvarna
Typ/Model LB 548i, LC	551iV, LB 553iV
Identifikace Výrobní čísla od roku 2022 a dále

je zcela ve shodě s následujícími směrnicemi a předpisy EU:

Nařízení Popis
2006/42/ES „o strojních zařízeních“
2014/30/EU „o elektromagnetické kompatibilitě“
2000/14/ES „týkající se emisí hluku do okolního prostředí“
2011/65/EU	„o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“

a že byly použity následující normy nebo technické specifikace: EN 60335-1:2012/AC:2014/ A11:2014/A13:2017, EN 60335-2-77:2010, EN 62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC 63000:2018

Oznámený subjekt: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden obdržel osvědčení o shodě se směrnicí rady 2000/14/ES, postup posouzení shody: Dodatek VI.

Informace o emisích hluku najdete v části Technické údaje na strani 96.

Huskvarna, 2022-10-14

$$ \Delta \operatorname {d u} $$

Claes Losdal, ředitel vývoje zahradního sortimentu, Husqvarna AB

Osoba odpovědná za technickou dokumentaci

Indhold

Indledning.... 100
Sikkerhed....105
Montering....113
Drift.... 116
Vedligeholdelse.... 123

Fejlfinding.... 125

Transport, opbevaring og bortskaffelse...... 126

Technické údaje....737

Vyhlásenie o zhode.... 740

Úvod

Popis výrobku

Produkt používajte na kosenie trávy. Výrobok nepoužívajte na iné účely.

1. Ovládací panel
2. Rukovät' motorovej brzdy
3. Poistka naštartovania
4. Bezpečnostný klúč
5. Nastavovacia páčka rukoväti
6. Kryt batérie
7. Ovládač výšky rezu
8. vypínač
9. Tlačidlo SavE
10. Indikátor SavE
11. Indikátor batérie
12. Indikátor úrovne rýchlosti
13. Tlačidlo zníženia rýchlosti
14. Tlačidlo zvýšenia rýchlosti
15. Chybový indikátor LED
16. Kryt rezacej časti
17. Otvory nasávania vzduchu

18. Ochranný kryt

19. Výkonový štítok

20. Páka pohonu
21. Nabíjačka batérií (príslušenstvo)
22. Akumulátor (príslušenstvo)
23. Multibatéria (príslušenstvo)
24. Doštička adaptéra (príslušenstvo)
25. Adaptér multibatérie (príslušenstvo)
26. Návod na obsluhu

Symboly na výrobku

Pred používaním tohto výrobku si prečítajte návod na obsluhu a uistite sa, že porozumiete uvedeným pokynom.

Dbajte na to, aby osoby a zvieratá nevstupovali do pracovnej oblasti.

Zodpovednost' za výrobok

Všeobecné bezpečnostné pokyny

Bezpečnost' na pracovisku

Bezpečnost' pri práci

Bezpečnostné zariadenia na výrobku

Kontrola krytu rezacej časti

Bezpečnost' nabíjačky batérií

• Na nabíjanie náhradných batérií Husqvarna používajte len nabíjačky batérií QC.
• Riziko zasiahnutia elektrickým prúdom alebo skratu. Do vetracích otvorov nabíjačky nevkladajte žiadne predmety. Nabíjačku batérií sa nepokúšajte rozoberat'. Koncovky nabíjačky nikdy nepripájajte ku kovovým

Bezpečnostné pokyny pre údržbu

nepoužívajú, skladujte ich oddelene na suchom mieste uzamknuté v interiéri. Zaistite, aby sa k výrobku, batérii ani k nabíjačke batérií nedostali deti ani neoprávnené osoby.

Montáž

Úvod

1. Odstráňte tesniacu zátku.


1. Pripevnite šnúru adaptéra batérie k rukoväti pomocou 3 textilných remienkov.


1. Vyberte maticu držadla a podložku z dosky na hornom držadle.
2. Horné držadlo položte na hornú čast' spodného držadla.

1. Ked' pracujete s výrobkom v blízkosti steny, otočte držadlo na stranu, aby ste mali dobrú pracovnú polohu.

Ak chcete začat', použite Husqvarna Connect

1. Vyberte snímač.

2. Pripojte batériu k snímaču. LED svetlo na snímači sa rozsvieti.

1. Pripevnite slot snímača pomocou nitov.

2. Nainštalujte snímač do slotu snímača. Zarovnajte bielu značku na snímači so značkou na slote snímača.

1. Zatlačte ovládač výšky rezu v smere kolieska a potom smerom dozadu, aby sa výška rezu zväčšila.

2. Zatlačte ovládač výšky rezu v smere kolieska a potom smerom dopredu, aby sa výška rezu zmenšila.

1. Ak chcete zvýšit' výšku rezu, posuňte páku výšky rezu smerom dozadu.
2. Ak chcete znížit' výšku rezu, posuňte páku výšky rezu smerom dopredu.

Batériu nabite pred prvým použitím. Pri dodaní zákazníkovi je batéria nabitá len na 30 % kapacity.

Batéria sa nenabíja, ak teplota batérie prekročí 50 °C. Pred začiatkom nabíjania nabíjačka batérií zníži teplotu batérie.

1. Jeden koniec napájacieho kábla nabíjačky batérií pripojte k zásuvke na nabíjačke batérií.
2. Druhý koniec napájacieho kábla nabíjačky batérií pripojte k uzemnenej siet'ovej zásuvke. Indikátor LED na nabíjačke batérií raz blikne nazeleno.

1. Vložte batériu do nabíjačky batérií. Po správnom pripojení batérie k nabíjačke batérií sa na nabíjačke rozsvieti zelený indikátor.

1. Stojte za výrobkom.
2. Na ovládacom paneli stlačte tlačidlo ON/OFF (Zap./Vyp.). Rozsvieti sa displej.
3. Povošte poistku naštartovania.

- Uvoľnením páky pohonu deaktivujte pohon, napr. ked' sa pohybujete v blízkosti prekážok.

• Aktivujte poistku naštartovania.
• Potiahnite páku pohonu nahor.
• Podržte páku pohonu a presúvajte výrobok.
• Pokračujte v prevádzke uvoľnením páky pohonu a deaktivovaním poistky naštartovania.

1. Funkciu spustite stlačením tlačidla SavE (A). Na displeji sa rozsvieti symbol SavE (B).

2. Opätovným stlačením tlačidla SavE vypnete funkciu. Na displeji zhasne symbol SavE (B).

A B 1 2 e

Poznámka: Funkcia SavE sa preruší automaticky, ak si stav terénu vyžaduje použit' vyšší výkon. Funkcia SavE sa automaticky opät' spustí, ked' to stav terénu umožní.

Funkcia PowerBoost

Ked' výrobok kosí dlhú alebo mokrú trávu, motor automaticky zvýši otáčky. V záujme šetrenia životnosti batérie sa motor automaticky prepne spät' do štandardného režimu, ked' nie je potrebná funkcia PowerBoost.

Zastavenie motora

Výrobok sa automaticky zastaví, ak ho nepoužívate aspoň 3 minút.

VÝSTRAHA: Pred vykonávaním akejkoľvek údržby si musíte prečítat' kapitolu o bezpečnosti a porozumiet' jej.

1. Umiestnite treciu podložku a nôž na podperu noža.

• Pred vložením batérie do nabíjačky batérií skontrolujte, či sú batéria a nabíjačka batérií čisté a suché.
• Svorky batérie čistite stlačeným vzduchom alebo mäkkou a suchou handričkou.
• Povrch batérie a nabíjačky batérií čistite mäkkou a suchou handričkou.

VÝSTRAHA: Aby ste zabránili náhodnému spusteniu, vytiahnite bezpečnostný klůč, vyberte batériu a počkajte minimálne 5 sekúnd.

Chybový kód (počet bliknutí) Možné poruchy Možný postup

8 Kapacita batérie je nízka. Nabite batériu. Pozrite si čast'

Nabíjanie ba-

térie na strane 728.

• Pred uložením vždy vyberte batériu.
• Aby ste predišli nehodám, ubezpečte sa, že batéria nie je počas skladovania pripojená k výrobku.
• Nabíjačku batérie skladujte v uzavretých a suchých priestoroch.
• Batériu a nabíjačku batérie skladujte v uzavretých a suchých priestoroch, kde nie sú vystavené vlhkosti ani mrazu.
• Počas skladovania odpojte batériu od nabíjačky.
• Neskladujte batériu na mieste s výskytom statickej elektriny. Batériu nevkladajte do kovovej skrinky.
• Batériu skladujte v priestoroch, kde sa teplota pohybuje od 5 °C do 25 °C, a nikdy ju nevystavujte priamemu slnečnému svetlu.
• Nabíjačku batérie skladujte v priestoroch, kde sa teplota pohybuje od 5 °C do 45 °C, a nikdy ju nevystavujte priamemu slnečnému svetlu.
• Pred dlhodobým skladovaním sa uistite, že batéria je nabitá na 30 – 50 % kapacity.
• Výrobok, batériu a nabíjačku batérie skladujte v uzamknutom priestore mimo dosahu detí a neoprávnených osôb.
• Pred dlhodobým uskladnením výrobok vyčistite a vykonajte kompletný servis.

Likvidácia

Technické údaje
Technické údaje

Schválené batérie Typ Kapacita batérie,		Ah	Napätie, V Hmotnost', kg (lb)
BLi20	Lítium-iónová	4,0	36	2,6/1,2
BLi200	Lítium-iónová	5,2	36	2,8/1,3
BLi300	Lítium-iónová	9,4	36	4,1/1,9
BLi550X	Lítium-iónová	15,6	36	12,4/5,6

Schválené batérie Typ Kapacita	batérie,	Ah	Napätie, V Hmotnost', kg (lb)
BLi950X Lítium-iónová 31,1 36	15,4/7,0

Schválené nabíjačky pre uvedené batérie, BLi Vstupné napätie,V	Frekvencia, Hz Výkon, W
QC80 100–240 50–60 80
QC80F 12 0 80
QC330 100–240 50–60 330
QC500 100–240 50–60 500

Vyhlásenie o zhode
