HASZNÁLATI ÚTMUTATÓ KGT 305 M METABO

hu Eredeti használati utasítás 105

Eredeti használati utasítás

Tartalomjegyzék

1. Megfelelöségi nyilatkozat
2. Rendeltetésszerű használat
3. Általános biztonsági utasítások
4. Különleges biztonsági utasítások
5. Áttekintés
6. Kicsomagolás, összeszerelés, felállítás és szállítás
7. A gép részletes leírása
8. Üzembe helyezés
9. Kezelés / Fejező- és gérvágó fürészként való üzemeltetés
10. Kezelés / Asztali körfürészként való üzemeltetés
11. Karbantartás és ápolás
12. Néhány jó tanács és gyakorlati fogás
13. Tartozékok
14. Javítás
15. Környezetvédelem
16. Problémák és üzemzavarok
17. Müszaki adatok

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: Ezek az fejező-, gérvágó és asztali körfúrészek – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. Vizsgajelentés *4), Kiállító ellenőrző szerv *5), Műszaki dokumentumok a *6) - lásd a 4. oldalon.

2. Rendeltetésszerű használat

A fejező, gérvágó és asztali körfűrész hosszanti és keresztvágásokhoz, ferde vágásokhoz, gérvágásokhoz, valamint kettős gérvágásokhoz alkalmazható.

Csak olyan anyagokat lehet megmunkálni, amelyekhez az adott fürészlap megfelel (az engedélyezett fürészlapokat lásd a 13. Tartozékok fejezetben).

A munkadarabok megengedett méreteit be kell tartani (lásd a 17. "Műszaki adatok" c. fejezetet).

A kerek vagy rendszertelen keresztmetszetű munkadarabokat (mint pl. tűzífa) nem lehet fűrészelni, mert azokat fűrészelés közben nem lehet biztosan tartani. Ha lapos munkadarabot felállítva fűrészelnek, megfelelő segédütközőt kell használni, ami biztonságosan megvezeti a munkadarabot.

A körfűrészeket tilos réselésre (munkadarabban végződő horony készítésére) használni.

A körfürészeket tilos peremezésre és hornyolásra használni.

Bármely más felhasználás ellentétes a szerszám rendeltetésével. A nem rendeltetésszerű használat, a készüléken végrehajtott módosítások, illetve a gyártő által nem ellenőrzött és nem engedélyezett alkatrészek használata beláthatatlan károkhoz vezethet!

Tartsa be adott esetben a jogszabályokban lefektetett irányelveket vagy balesetvédelmi előírásokat.

3. Általános biztonsági utasítások

Saját testi épsége és a berendezés védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat!

FIGYELEM! Elektromos kéziszerszámok használata közben tartsa be a következőkben felsorolt, elektromos áramütés elleni, valamint a sérülés és a tűzveszély elleni védelmet szolgáló alapvető biztonsági intézkedéseket.

Olvassa el az összes tudnivalót, mielőtt ezt az elektromos szerszámot használja, és a biztonsági tudnivalókat gondosan őrizze meg.

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a kezelési utasítást.

Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.

Elektromos kéziszerszámokra vonatkozó általános biztonsági utasítások

FIGYELEM – Olvassa át az összes biztonsági utasítást és előírást. A

biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/ vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan örizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében!

3.1 Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágítva a munkaterületét. Rendetlen és megvilágítatlan munkaterületek balesetekhez vezethetnek.

b) Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port és a gözőket.

c) Tartsa távol a gyerekeket és az idegen személyeket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét a munkától, könnyen elvesztheti az uralmát a berendezés felett.

Gondoskodjon arról, hogy üzem közben mások, különösen gyermekek ne érhessenek hozzá a géphez vagy a hálózati tápvezetékhez.

3.2 Elektromos biztonság

a) Az elektromos kéziszerszám csatlakozó dugójának illeszkednie kell a csatlakozó aljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. A védőföldeléssel ellátott elektromos kéziszerszámokkal együtt ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő csatlakozó aljzatok csökkentik az áramütés kockázatát.

b) Ne érjen hozzá olyan földelt felületekhez, mint csövek, fűtőtestek, kályhák és hűtőszekrények. Megnövekedett áramütés veszélye áll fenn, ha az Ön teste földelt.

c) Tartsa távol az elektromos kéziszerszámokat az esötől és a nedvesség hatásaitól. Ha víz hatol be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét.

d) Ne használja a csatlakozó vezetéket a rendeltetésétől eltérő célokra, vagyis az elektromos kéziszerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és soha ne húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a csatlakozó vezetéket hőforrásoktól, olajtól, éles peremektől és mozgó gépalkatrészektől. Megrongálódott vagy összekuszálódott csatlakozó vezetékek növelik az áramütés kockázatát.

e) Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak külterületi használatra engedélyezett hosszabbító vezetéket használjon. A külterületen való használatra engedélyezett hosszabbító vezeték használata csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen az elektromos kéziszerszám nedves környezetben való használata, használjon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.

3.3 Személyi biztonság

a) Munka közben mindig legyen figyelmes, ügyeljen arra, amit csinál, és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ne használja az elektromos kéziszerszámot, ha fáradt, nem tud összpontosítani, vagy ha kábítószerek, alkohol vagy orvosságok hatása alatt áll. Az elektromos kéziszerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly serülésekhez vezethet.

b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősisak és fülvédő használata az elektromos kéziszerszám használatának megfelelően csökkenti a személyes sérülések kockázatát.

c) Kerülje el az elektromos kéziszerszám nem kívánt üzembe helyezését. Győződjön meg arról, hogy a szerszámot kikapcsolták, mielőtt azt az áramforrásra csatlakoztatja, vagy felemeli és szállítja. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az balesetekhez vezethet.

d) Az elektromos kéziszerszám bekapcsolása elött távolítsa el a beállító szerszámokat vagy csavarkulcsokat. A készülék forgó részében lévő szerszám vagy csavarkulcs sérüléseket okozhat.

e) Kerülje el a normálistól eltérő testtartást. Úgyeljen arra, hogy biztosan álljon és mindig tartsa meg az egyensúlyát. Igy az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.

f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.

g) Ha az elektromos kéziszerszámra fel lehet szerelni por elszívásához és összegyújtéséhez szükséges berendezéseket, győződjön meg arról, hogy azokat megfelelően csatlakoztatták és azokat megfelelően használják. Porelszívó használatával csökkenthetőek a por veszélyes hatásai.

h) Ne ringassa magát hamis biztonságba és vegye tudomásul az elektromos szerszámokra vonatkozó biztonsági szabályokat akkor is, ha az elektromos szerszámot annak számos használata után már ismeri. A figyeletlen cselekvés másodpercek alatt súlyos sérülésekhez vezethet.

3.4 Az elektromos szerszám alkalmazása és kezelése

a) Ne terhelje túl a készüléket. A munkájához csak az arra kijelölt elektromos kéziszerszámot használja. Használjon megfelelő elektromos szerszámot. Az elektromos szerszámot csak rendeltetésének megfelelően használja. Ne használjon gyenge teljesítményú gépeket nehéz munkákhoz. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.

b) Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni.

c) Húzza ki a csatlakozó dugót a csatlakozó aljzatból, mielőtt a készüléken beállítási munkákat végez, tartozékokat cserél vagy a készüléket tárolja. Ez az elővigyázatossági intézkedés meggátolja az elektromos kéziszerszám nem szándékos üzembe helyezését.

d) A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. A használaton kívüli elektromos szerszámot tárolja száraz, magasan fekvő vagy zárt, gyermekek számára nem hozzáferhető helyen. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a azt, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.

e) Ápolja gondosan a készüléket és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorultak-e be, nem törtek-e el vagy nem rongálódtak-e meg alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A megrongálódott részeket a készülék használata előtt javítassa meg. Tartsa be a kenésre és a szerszámcserére vonatkozó utasításokat. Sok

MAGYARhu

baleset oka az elektromos kéziszerszám nem kielégítő karbantartására vezethető vissza.

f) Tartsa tisztán és élezett állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni.

g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak megfelelően használja. Vegye figyelembe ennek során a munkafeltételeket és a kivítelezendő munkát. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

h) Tartsa a markolatot és a markolati felületeket szárazon, tisztán, valamint olaj- és zsírmentesen. A csúszós markolatok és markolati felületek gátolják a biztonságos kezelést és az elektromos kéziszerszám ellenőrzését a váratlan helyzetekben.

3.5 Szerviz

a) Az elektromos kéziszerszámokat csak szakképzett személyzet és csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.

4. Különleges biztonsági utasítások

a) A fejező-, gérvágó és asztali körfűrészek fa vagy faszerű termékek vágására készültek, nem használhatóak vas munkadarabok, mint pl. pálcák, rudak, csavarok stb. vágására. Az abrazív hab a mozgó részek, mint pl. az alsó védőburkolat blokkolásához vezet. A vágás során keletkező szikrák elégetik az alsó védőburkolatot, a betétlapot és más műanyag részeket.

b) Fejező- és gérvágó fűrészként való alkalmazás esetén: rögzítse a munkadarabot satukkal. Ne használja ezt a fűrészt olyan darabok vágásához, amelyek túl kicsik ahhoz, hogy azokat be lehessen szorítani. Amennyiben a keze túl közel lenne a fűrészzlaphoz, megnövekedett sérülésveszély áll fenn a fűrészzlaphoz érés miatt.

c) Fejező- és gérvágó fűrészként való alkalmazás esetén: a munkadarabot stabilan és szorosan befogott állapotban kell rögzíteni. Ne nyomja a munkadarabot a fűrészlapba, és soha ne vágjon "szabad kézzel". A laza vagy mozgó munkadarabok nagy sebességgel kicsapódhatnak és sérülést okozhatnak.

d) Soha ne keresztezze kezével a tervezett vágás vonalát, sem a fúrészlap előtt, sem a mögött. A munkadarab "keresztezett kézzel" való megtámasztása, vagyis a munkadarab bal kézzel való megtartása a fúrészlaptól jobbra, vagy fordítva, nagyon veszélyes.

e) Fejező- és gérvágó fűrészként való alkalmazás esetén: forgó fűrészlap mellett ne nyúljon az ütköző mögé. Soha ne legyen a biztonsági távolság a keze és a forgó fűrészlap között 100 mm-nél kisebb (ez a fűrészlap mindkét oldalára vonatkozik, pl. fa hulladék eltávolításakor). A forgó fűrészlap kezéhez való közelsége esetleg nem felismerhető, és Ön súlyosan megsérülhet.

f) Fejező- és gérvágó fűrészként való alkalmazás esetén: ellenőrizze a munkadarabot a vágás előtt. Amennyiben a munkadarab meghajlott vagy megvetemedett, azt a kifelé hajlott részével az ütköző felé kell rögzíteni. Mindig győződjön meg arról, hogy a vágás vonalán ne legyen rés a munkadarab, az ütköző és az asztal között. A meghajlott vagy megvetemedett munkadarabok elfordulhatnak vagy elmozdulhatnak, és a forgó fűrészlap vágás közben való beszorulásához vezethetnek. Nem lehet szeg vagy idegen test a munkadarabban.

g) Csak akkor használja a fűrészt, ha az asztalon nincs szerszám, fa hulladék stb.; csak a munkadarab lehet az asztalon. A kisméretű hulladék, laza fadarabok vagy egyéb tárgyak, amelyek a forgó lappal érintkezésbe kerülnek, nagy sebességgel kicsapódhatnak.

h) Mindig csak egy munkadarabot vágjon. A többszörösen egymásra rakott munkadarabokat nem lehet megfelelően beszorítani vagy

megtartani és fűrészelés közben a fűrészlap beszorulásához vezethetnek vagy elcsúszhatnak.

i) Gondoskodjon arról, hogy a gép használat előtt sima, szilárd munkafelületen álljon. Egy sima és szilárd munkafelület csökkenti annak a veszélyét, hogy a gép instabillá váljon.

j) Fejező- és gérvágó fűrészként való alkalmazás esetén: tervezze meg a munkavégzést. Figyeljen a fűrészlap dőlése, vagy a gérvágó szög minden átállításakor arra, hogy az állítható ütközót helyesen állítsák be és a munkadarabot letámasszák anélkül, hogy az a fűrészlaphoz vagy a védőburkolathoz érne. A gép bekapcsolása és az asztalra helyezett munkadarab nélkül szimulálja a fűrészlap teljes vágó mozgását annak érdekében, hogy meg lehessen arról gyöződni, hogy nem lépnek fel akadályok és nem veszélyezetik a vágást az ütközön.

k) Gondoskodjon arról, hogy az olyan munkadarabokat, amelyek szélesebbek vagy hosszabbak, mint az asztal felső része, megfelelően alátámasszák, pl. asztalhosszabbítókkal vagy fűrészbakokkal. Az olyan munkadarabok, amelyek hosszabbak vagy szélesebbek, mint a gépasztal, lebillenhetnek, ha azokat nem támasztják alá. Amennyiben egy levágott faanyag vagy munkadarab lebillen, megemelheti a védőburkolatot vagy ellenőrizetlenül elrepülhet a forgó laptól.

I) Ne vonjon be más személyeket asztalhosszabbító pótlására vagy kiegészítő alátámasztásként. A munkadarab labilis alátámasztása a fürészlap beszorulásához vezethet. A munkadarab vágás közben el is tolódhat és a segítő személyt a forgó fürészlaphoz húzhatja.

m) A levágott darabot nem szabad a forgó fűrészlaphoz nyomni. Kevés hely esetén, pl. hosszütközők alkalmazásakor, a levágott darab beakadhat a fűrészlapba és erőszakkal elrepülhet.

n) Hagyja, hogy a fűrészlap elérje a legnagyobb fordulatszámot, mielőtt bevágna a munkadarabba. Ez csökkenti annak a veszélyét, hogy a munkadarab elrepül.

o) Ha a munkadarab beszorul, vagy a fúrészlap leblokkol, kapcsolja ki a gépet. Várja meg, amíg minden mozgó alkatesz leáll, majd húzza ki a hálózati csatlakozót. Ezt követően vegye ki a beszorult anyagot. Ha egy ilyen blokkolás esetén tovább folytatja a fúrészelést, elveszítheti a kontrollt, vagy megrongálhatja a gépet.

4.1 További biztonsági utasítások

– Ez a használati útmutató olyan személyek számára készült, akik már rendelkeznek a hasonló gépek kezeléséhez szükséges műszaki alapismeretekkel. Amennyiben semmilyen gyakorlata nincs ilyen gépekkel kapcsolatban, először kérjen segítséget tapasztalt személyektől.

– A jelen használati útmutató figyelmen kívül hagyása miatt bekövetkező károkért a gyártó nem vállal felelősséget.

A jelen használati útmutatóban az egyes előírásokat az alábbi jelöléssel láttuk el:

Veszély! Figyelmeztetés személyi sérülés vagy környezeti kár veszélyére.

Áramütés veszélye! Az elektromosság veszélyezteti a kezelő testi épségét.

Behúzásveszély! Figyelmeztetés testrészek vagy ruhadarabok behúzása miatti balesetveszélyre.

Figyelem! Figyelmeztetés anyagi kár veszélyé- re.

Megjegyzés: További információ.

- Tartsa be az egyes fejezetekben található különleges biztonsági utasításokat.

- Tartsa be adott esetben a jogszabályokban lefektetett irányelveket vagy balesetvédelmi előírásokat.

Általános veszélyhelyzet!

- Vegye figyelembe a környezeti behatásokat.

- Tartsa szabadon a padlót az olyan nem rögzített részecskéktől, mint pl. forgácsoktól és levágott maradékoktól.

- Ha hosszú munkadarabot kell megmunkálnia, használjon megfelelő szerkezetet a munkadarab alátámasztásához.

- Ezt a gépet csak olyan személy kapcsolhatja be és használhatja, aki ismeri az ilyen gépeket, és mindig tudatában van annak, hogy milyen veszélyekkel jár a gép használata. 18 éven aluliak csak a szakoktatás keretében és kizárólag a képzést irányító szakember felügyelete mellett használhatják ezt a berendezést.

- Ne engedjen idegent, főleg gyerekeket a veszélyes területre. Gondoskodjon arról, hogy idegen üzem közben ne érhessen hozzá a géphez vagy a hálózati tápvezetékhez.

- Kerülje el a fürészfog csúcsainak túlforrósodását.

- Kerülje műanyagok fűrészelésekor a műanyag olvadását.

Áramütés veszélye!

- Óvja a gépet az esötől. Ne üzemeltesse a gépet nedves vagy vizes környezetben. Ámikor a géppel dolgozik, ügyeljen arra, hogy ne érjen hozzá földelt berendezéshez (pl. fütötest, csővezeték, tűzhely, hütőszekrény).

- A hálózati tápvezetéket csak rendeltetésének megfelelően használja.

A mozgó alkatrészeken fennáll a s és becsípődés veszélye!

- Ne használja a gépet felszerelt biztonsági berendezések nélkül.

- Mindig tartson megfelelő távolságot a fűrészlaphoz. Adott esetben használjon megfelelő adagoló segédeszközt. Munka közben ne álljon túl közel a hajtott gépegységekhez.

- Várja meg, amíg leáll a fürészlap, mielött a munkaterületröl eltávolítaná a kisebb munkadarab-szelvényeket, famaradványokat, stb.

- Csak olyan méretű munkadarabot fürészeljen, amelynél még biztonságosan meg tudja tartani a fürészt.

- Használjon szorító berendezéseket vagy satut a munkadarab rögzítésére. Ez így biztonságosabban tartható, mint kézzel.

- Ne fékezze oldalirányú nyomással a kifutó fűrészlapot.

- Bármilyen beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozót.

- Kapcsolja ki a készüléket, ha nincs rá szüksége. Húzza ki a hálózati csatlakozót, amennyiben nem használja a készüléket.

- Mielött bekapcsolná a gépet (pl. a karbantartási munkák befejeztével) ellenőrizze, hogy nem maradt-e benne valamilyen szerelöszerszám vagy felesleges alkatrész.

Akkor is megvághatja magát, ha a zerszám nyugalomban van!

- Viseljen védőkesztyűt a vágószerszámok cseréjekor.

- Tárolja úgy a fűrészlapokat, hogy senki se sérülhessen meg.

Fejező- és gérvágó fűrészként való eltetés esetén ll a fűrészfej visszacsapódásának lye (a fűrészlap beakad a adarabba és a fűrészfej hirtelen pódik)!

- Ügyeljen arra, hogy a munkadarab anyagának megfelelő fűrészllappal dolgozzon.

- Tartsa szorosan a fürész markolatát (9). Abban a pillanatban, amikor a fürészlap bemerül a

munkadarabba, különösen nagy a visszacsapódás veszélye.

• Vékony vagy kis falvastagságú munkadarabot csak finom fogazású fűrészllappal szabad megmunkálni.
• Mindig éles fűrészlappal dolgozzon. Azonnal cserélje ki a tompa fűrészlapokat. Megnővekedett visszacsapódás-veszély áll fenn, ha a tompa fűrészfog beakad a munkadarab felületébe.
• Vigyázzon, hogy ne szoruljon meg a munkadarab.
• Kétes esetben ellenőrizze, hogy nincs-e idegen anyag (pl. szög vagy csavar) a munkadarabban.
• Soha ne fűrészeljen egyszerre több munkadarabot, de még több egyedi darabból álló nyalábot sem. Ez balesetveszélyes, mert a fűrészszalag könnyen bekaphatja a nyaláb valamelyik tagját.
• Várja meg, amíg leáll a fűrészlap, és csak ezután távolítsa el a munkaterületről a kisebb munkadarab-szelvényeket, famaradványokat, stb.

Asztali körfűrészként való üzemeltetés

A munkadarab visszacsapásából származó veszély (a fűrészlap bekaphatja a munkadarabot, amely a kezelőhöz csapódhat):

• Asztali körfürészként való üzemeltetés esetén csak megfelelően beállított feszítőékkel dolgozzon. Győződjön meg arról, hogy a feszítőék – fűrészlap távolsága 3 - 8 mm között legyen. Adott esetben a készülék használata előtt javítassa meg.
• A réstartó éknek és a használt fűrészlapnak egymáshoz valóknak kell lenni: a réstartó éknek nem szabad vastagabbnak lenni mint a vágott rés szélessége és nem lehet vékonyabb mint maga a törzslap.
• Ügyeljen arra, hogy a munkadarab anyagának megfelelő fűrészlappal dolgozzon.
• Vékony vagy kis falvastagságú munkadarabot csak finom fogazású fűrészllappal szabad megmunkálni.
• Mindig éles fűrészlappal dolgozzon. Azonnal cserélje ki a tompa fűrészlapokat. Megnővekedett visszacsapódás-veszély áll fenn, ha a tompa fűrészfog beakad a munkadarab felületébe.
• Vigyázzon, hogy ne szoruljon meg a munkadarab.
• Kétes esetben ellenőrizze, hogy nincs-e idegen anyag (pl. szög vagy csavar) a munkadarabban.
• Csak olyan méretű munkadarabot fűrészeljen, amelynél még biztonságosan meg tudja tartani a fűrészt.
• Soha ne fűrészeljen egyszerre több munkadarabot, de még több egyedi darabból álló nyalábot sem. Ez balesetveszélyes, mert a fűrészszalag könnyen bekaphatja a nyaláb valamelyik tagját.
• Várja meg, amíg leáll a fűrészlap, és csak ezután távolítsa el a munkaterületről a kisebb munkadarab-szelvényeket, famaradványokat, stb.

Behúzásveszély!

• Vigyázzon, hogy a üzemelés közben a forgó elemek ne csíphessék be és ne húzzák be valamely testrészét vagy ruhadarabját (ne viseljense nyakkendőt, se kesztyűt, vagy bő ujjú ruhadarabot; hosszú haj esetén mindenképpen viseljen hajhálót).
• Soha ne fűrészeljen olyan munkadarabot, amelyen kötél, zsinór, szalag, kábel vagy drót található, ill. amely ilyen anyagot tartalmaz.

A hiányos személyi védőfelszerelés etveszélyes!

• Viseljen zajtompító fülvédöt.
• Viseljen védőszemüveget.
• Viseljen porvédő álarcot.
• Csak megfelelő munkaruhában dolgozzon.
• Viseljen csúszásmentes lábbelit.

- Viseljen kesztyűt a fűrészlapokkal és a durva munkadarabokkal való munkavégzés során. A fűrészlapokat tartóban szállítsa.

A fűrészpor egészségkárosodást at!

- Mindig használjon elszívó berendezést. Az elszívó berendezésnek teljesítenie kell a 17. fejezetben megadott értékeket.

A porterhelés csökkentése:

VIGYÁZAT - Néhány porfajta, amely csiszolópapírral való csiszolás, fúrészelés, csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa:

- ólom ólomtartalmú festékrétegekból, - ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és - arzén, valamint króm vegyszerrel kezelt fa esetén.

Ezen termelésekben rejlő veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellöztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki.

Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgyvagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por.

Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi előírásokat, hulladekeltávolítást).

Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást.

Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenörizetlenül a környezetbe.

Használjon megfelelő porelszívó berendezést.

Csökkentse a porleterhelést a következők szerint: - ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló
részecskeket és a gepböl kiáramló levegöt, - használjon elszívó berendezést és/vagy légtisztító berendezést,
- szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port.
- Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le.

A nem rendeltetésszerű használatnak,

a gépen eszközölt bárminemű szerkezeti módosításnak vagy a gyártó által nem ellenőrzött és nem engedélyezett tartozékok használatának beláthatatlan következményei lehetnek!

• A fürészt pontosan a jelen útmutatóban leírtaknak megfelelően kell összeszerelni.
• Csak a gyártó által engedélyezett alkatrészt használjon. Ez különösen az alábbiakra vonatkozik:

– F ürészlapok (a rendelési számokat lásd a 13. "Tartozékok" c. fejezetben).

– biztonsági berendezések.
-vágólézer
- a vágóterület kivilágítása

• Ne eszközöljön semmiféle módosítást az alkatrészeken.
• Figyeljen arra, hogy a fürészlapon megadott fordulatszám legalább akkora legyen, mint a fürészen megadott.

A szerszám meghibásodásából eredő yek

- Használat előtt mindig ellenőrizze a készüléket esetleges sérülésekre tekintettel: a további használat előtt a biztonsági berendezések, a

védőberendezések, ill. a már előzetesen enyhén megrongálódott alkatrészek müszaki állapotát és előírásszerű működését ellenőrizni kell. Ellenőrizze, hogy a mozgó részegységek kifogástalanul működnek-e, nem szorulnak-e, és hogy a részegységek sértetlenek-e. Az összes részegységnek helyesen összeszerelt állapotban kell lennie és teljesítenie kell valamennyi feltételt annak érdekében, hogy biztosítani tudja a készülék kifogástalan működését.

• Ne használjon sérült vagy deformálódott betétszerszámot.
• Mindig gondosan ápolja a gépet és annak tartozékait. Tartsa be a karbantartási előírásokat.
• A megrongálódott védőberendezéseket és alkatrészeket szakszerűen meg kell javíttatni vagy ki kell cseréltetni az erre hivatott szakmühelyben. A meghibásodott kapcsolót az ügyfélszolgálat mühelyében kell kicseréltetni. Ne használja a szerszámot, ha azt nem lehet bekapcsolni/kikapcsolni az erre rendszeresített kapcsolóval.
• A szerszám fogantyúja mindig legyen száraz, olaj- és zsírmentes.

Veszélyes zajterhelés!

• Viseljen zajtompító fülvédöt.
• Ügyeljen arra, hogy a feszítóék ne legyen meggörbülve. Az elgörbült feszítóék a munkadarabot oldalról nekinyomja a fürészlapnak. Ez zajt okoz.

Útban lévő munkadarabok vagy darab részek által előidézett veszély!

Ha valami útban van:

1. kapcsolja ki a gépet,
2. húzza ki a hálózati csatlakozót,
3. viseljen kesztyüt,
4. Szüntesse meg az akadályt megfelelő szerszám segítségével.

4.2 Szimbólumok a készüléken

Olvassa el a használati útmutatót.

Ne nyúljon a fürészlapba.

Viseljen védőszemüveget és hallásvédöt.

Ne üzemeltesse a szerszámot nedves vagy vizes környezetben.

Lézersugárzás - ne nézzen a fénysugárba. 2-ES LÉZEROSZTÁLY

Ne irányítsa a fénysugarat az emberek vagy állatok szemébe!

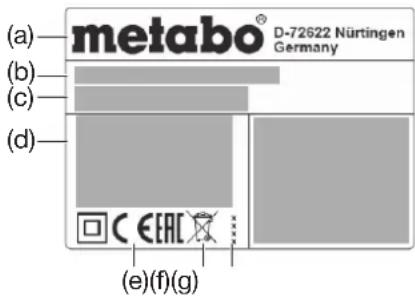

Adatok a típustáblán:

(a) metabo® D-72622 Nürtingen Germany (b) (c) (d) (e)(f)(g)

(a)Gyártó

(b)Sorozatszám
(c) A készülék megnevezése
(d)Motoradatok (lásd még „Müszaki adatok”)
(e)CE jel: Ez a berendezés kielégíti az EU megfelelőségi nyilatkozat szerinti irányelveit
(f) ártalmatlanítási szimbólum – A készüléket kérésre a gyártó ártalmatlanításra visszaveszi

MAGYARhu

(g)Gyártási év

(h)Engedélyezett fürészlapok méretei

5. Áttekintés

Lásd a 2 - 3. oldalt.

1 forgácselszívó csonk
2 forgácsgyűjtő zsák
3 a forgácsgyűjtő zsák zárja
4 imbuszkulcs / imbuszkulcs szerszámtár

5 f es z í t öék

6 forgácsfogó bura

8 biztonsági reteszelés

9 a f ürész markolata

10 a fürész kikapcsoló gombja

11 a fürész bekapcsoló gombja

12 oldalsó védelem

13 felső asztal

14 fűrészlap-reteszelő gomb

15 rögzítő anyák (a felső asztal átállításához)

16 a vágólézer be- / kikapcsoló gombja

17 a vágóterület-kivilágítás be-/kikapcsoló gombja

18 szállítási reteszelés (csap)

19 szállítási reteszelés (kampó)

20 kábeltekercselés

21 Vágóterület kivilágítás

22 munkadarab-rögzítő berendezés

23 állítható ütköző

24 rögzítő csavar (ütköző)

25 lézer kilépő nyílás

26 visszahúzható védőburkolat

27 munkadarab-ütköző (kétoldali)

28 hosszütköző (felhajtható)

29 asztalszélesítés

30 az asztalszélesítés reteszelő csavarja

31 pecek a forgóasztal reteszelési pozícióinak beállításához

32 rögzítő markolat (forgóasztal)

33 asztalbetét

34 forgóasztal

35 asztal

36 hordfogantyúk

37 csavarok az asztalszélesítő vezetősínein

38 a dölésszög beállítása

39 rögzítőkar a dőlésszög beállításához

40 záró gomb (a dölésszög +/- 2 °-os kibővítéséhez)

41 tolófa

42 tolófatartó

43 munkadarab-rögzítő berendezés: hátsó furat

44 munkadarab-rögzítő berendezés: első furat

45 szorító csavar tárcsával

46 külsö perem

47 fűrészlap

48 forgásirányjelző nyíl a fűrészlap burkolatán

49 belsö perem

50 fürészlaphullám

51 a munkadarab-ütköző beállítása: imbuszcsavarok

52 egy hajlított (megvetemedett) deszka fűrészelése

6. Kicsomagolás, összeszerelés, felállítás és szállítás

6.1 Kicsomagolás

Figyelem!

Ne szállítsa a fűrészt a védő berendezéseknél fogva. Ne szállítsa azt a fűrészmarkolatnál (9) fogva. Szállításhoz nyúljon mindkét oldalon az alsó asztal alá.

A készüléket egy második személy segítségével emelje ki felfelé a csomagolásból.

6.2 Az asztalszélesítő (29) felszerelése

1. Vegye ki a jobb és bal asztalszélesítőt a csomagolásból.
2. Csavarozza ki a csavarokat (37) a jobb és bal asztalszélesítő vezetősínein.

3. Tolja be teljesen az asztalszélesítők vezetősíneit a felfogatásba. Helyezze fel az asztalszélesítőket a felhajtható hosszütközővel (28) a jobb oldalra.

4. Emelje meg a készüléket az első lábainál fogva, óvatosan döntse hátra és állítsa le dölésbiztosan.

5. Csavarozza újra be a csavarokat (37) a vezetősíneken.
6. Fogja meg a készüléket az első lábainál fogva, óvatosan döntse előre és tegye le.
7. Állítsa be a kívánt asztalszélességet és reteszelje a reteszelő csavarokkal (30).

6.3 Felállítás

A biztonságos munkavégzéshez a berendezést egy stabil alapra kell helyezni.

– Alapként vagy egy rögzített munkalap vagy egy munkapad szolgálhat.

– A berendezésnek nagyobb munkadarabok megmunkálásakor is biztosan kell állnia.

– Minden fűrészelés előtt figyelni kell arra, hogy a gép biztosan álljon.

– A hosszú munkadarabokat a megfelelő tartozékkal alá kell támasztani.

Megjegyzés:

Mobil alkalmazáshoz a berendezést egy furnérlemezre vagy asztalos lemezre (500 mm × 500 mm, legalább 19 mm vastag) lehet csavarral rögzíteni. Alkalmazáskor a lemezt csavarfogóval rögzíteni kell.

1. Csavarozza a berendezést az alapra.
2. Akassza ki a szállítási reteszelést (19).
3. Oldja ki a szállítási reteszelést (18): nyomja kicsit le a fűrészfej fűrészmarkolatot (9) és tartsa meg. Húzza ki a szállítási reteszelést (18).
4. Lassan hajtsa fel a fűrészfejet.

6.4 Szállítás

Figyelem!

Ne szállítsa a fürészt a védő berendezéseknél fogva. Ne szállítsa azt a fürészmarkolatnál (9) fogva. A fürészlapot szállításhoz a forgácsfogó burával (6) le kell takarni.

Veszély!

Kapcsolja ki a gépet, húzza ki a hálózati csatlakozót és várja meg, amíg a készülék leáll.

1. A forgó asztal 0°-állásban áll, a forgó asztal rögzítő karját (22) behúzták (lásd a 7.5. fejezetet).
2. A billentőkar dölése a függőlegeshez képest 0°, a dölésbeállítás rögzítő karját (39) behúzták (lásd a 7.4. fejezetet).
3. Felhajtott fűrészfej mellett helyezze az oldalsó védőfelszerelést (12) balról az asztalbetétre (33), majd nyomja azt lefelé. Ellenőrizze a biztonságos illeszkedést.
4. Nyomja meg a biztonsági reteszelést (8) és hajtsa le teljesen a fűrészfejet a fűrészmarkolatnál (9) fogva
5. Akassza be a szállítási reteszelést (19).
6. Nyomja be teljesen a szállítási reteszelést (18).
7. Lazítsa meg a reteszelő csavarokat (30), tolja be teljesen az asztalszélesítőket (29) és reteszelje a reteszelő csavarokkal (30).
8. Emelje meg és szállítsa a készüléket mindkét oldalon a hordfogantyúknál (36) fogva.

7. A gép részletes leírása

7.1 A fűrész be-/ kikapcsoló gombja

A motor bekapcsolása: nyomja meg a bekapcsoló gombot (11).

A motor kikapcsolása: nyomja meg a kikapcsoló gombot (10).

7.2 A vágóterület-kivilágítás be-/ kikapcsoló gombja (17)

(Fejező- és gérvágó fűrészként való üzemeltetés esetén)

Kapcsolja be és ki a vágóterület megvilágítását.

Veszély!

Ne irányítsa a fénysugarat az emberek vagy állatok szemébe!

7.3 A vágólézer be-/kikapcsoló gombja (16)

(Fejező- és gérvágó fűrészként való üzemeltetés esetén)

Kapcsolja be és ki a vágólézert.

A vágólézer kijelöl egy vonalat a fürészelő vágástól balra. Végezzen próbavágást annak érdekében, hogy megismerje a pozicionálást.

Veszély!

LÉZERSUGÁR NE NÉZZEN A SUGÁRBA 2-ES LÉZEROSZTÁLY EN 60825-1:2014 P<1mW, λ=650nm

7.4 Dölésbeállítás

(Fejező- és gérvágó fűrészként való üzemeltetés esetén)

A rögzítőfék karjának (39) kioldása után a fűrészt 0° és 45° között a függőlegestől balra fokozatmentesen el lehet dönteni (38).

Átállítás közben nyomja be a záró gombot (40) annak érdekében, hogy a szöget be tudja állítani 47°-ig a függőlegestöl balra, ill. 2°-kal a függőlegestöl jobbra.

Veszély!

Annak érdekében, hogy a dölésszög fürészelés közben ne változzon meg, meg kell húzni a döntőkar rögzítőkarját (39).

7.5 Forgó asztal

(Fejező- és gérvágó fűrészként való üzemeltetés esetén)

Gérvágásokhoz a forgó asztalt a rögzítő fogantyú (32) kioldása és a záró pecek (31) működtetése után el lehet forgatni 52°-kal balra vagy 52°-kal jobbra. Igy lehet átállítani a vágásszőget a munkadarab lehelyezési széléhez.

Feltolt záró pecek (31) esetén a forgó asztal a következő szögfokozatokban reteszel be: 0°, 15°, 22,5°, 31,6° és 45°. Teljesen letolt záró pecek (31) mellett a reteszelő funkciót deaktiválták.

Veszély!

Annak érdekében, hogy a gérvágó szög fűrészelés közben ne változzon meg, a forgó asztal rögzítő fogantyúját (32) (reteszelési pozíciókban is) meg kell húzni.

7.6 Munkadarab ütköző

(Fejező- és gérvágó fűrészként való üzemeltetés esetén)

A munkadarab-ütköző (27) letámasztja a munkadarabot a vágás mindkét oldalán.

A munkadarab-ütköző (27) megakadályozza, hogy egy munkadarab füreszelés közben elmozdulhasson. Üzemelés csak felszerelt munkadarab-ütközővel lehetséges.

Az állítható ütközöt (23) a munkadarab-ütközön dölt vágásokhoz a rögzítő csavar (24) meglazitása után el kell tudni tolni.

Figyeljen arra, hogy az állítható ütközót (23) megfelelően beállították-e és az a munkadarabot jól meg tudja támasztani anélkül, hogy a fűrészlaphoz vagy a védőburkolathoz érne. Reteszelje le a rögzítő csavarral (24).

7.7 Párhuzamütköző

(Asztali körfürészként való üzemeltetés esetén)

A párhuzamütköző (7) felszerelésére a felső asztalon (13) kerül sor. A rögzítő csavarnak előre kell néznie. A párhuzamütközót a rögzítő csavar meglazítása után levehető és áthelyezhető:

7.8 Felső asztal

(Asztali körfürészként való üzemeltetés esetén)

A felső asztal (13) magassága a vágási magasság beállítasához átállítható.

8. Üzembe helyezés

8.1 Forgácsgyűjtő zsák / forgácselszívó berendezés csatlakoztatása

Veszély!

Néhány fafajta (pl. tölgy, bükk és kōris) fürészpora belélegzés esetén rákkeltő lehet.

– Kizárólag felszerelt forgácsgyűjtő zsákkal vagy megfelelő forgácselszívó berendezéssel dolgozzon.
- Használjon ezt kiegészítően porvédő maszkot, mert nem lehet az összes forgácsport felfogni, illetve felszívni.
– Rendszeresen ürítse ki a forgácsgyűjtő zsákot. Kiürítés közben viseljen porvédő maszkot.

Amennyiben a berendezést a csomagolásban megtalálható forgácsgyűjtő zsákkal helyezi üzembe.

• Helyezze fel a forgácsgyűjtő zsákot (2) a forgácselszívó csonkra (1). Figyeljen arra, hogy a forgácsgyűjtő zsák zárja (3) zárva legyen.
  Amennyiben a készüléket forgácselszívó berendezésre csatlakoztatja:
• Használjon a forgácselszívó csonkra való csatlakoztatáshoz egy megfelelő adaptert (lásd a 13. „Tartozékok“ c. fejezetet).
• Figyeljen arra, hogy a forgácselszívó berendezés megfeleljen a 17. „Műszaki adatok” c. fejezetben nevezett követelményeknek.
• A további adatokat a forgácselszívó berendezés kezelési útmutatójában találja!

8.2 A munkadarab-rögzítő berendezés felszerelése

(Fejező- és gérvágó fűrészként való üzemeltetés esetén)

A munkadarab-rögzítő felszerelés (22) két helyzetben szerelhető fel:

• Szélensunkadarabokhoz: Tolja a munkadarab-rögzítő berendezést az asztal hátsó furatába (43).
• Véko mnunkadarabokhoz: Tolja a munkadarab-rögzítő berendezést az asztal első furatába (44).

8.3 Csatlakoztatás a villamos hálózathoz

Veszély! Villamos feszültség!

Csak olyan áramforrásról üzemeltesse a gépet, amely kielégíti az alábbi követelményeket (lásd a 17. „Müszaki adatok“ c. fejezetet):

– A hálózati feszültség és a frekvencia feleljen meg a gép típustábláján feltüntetett adatoknak.
– A berendezést 30 mA hibaáramra méretezett érintésvédelmi kapcsolóval kell biztosítani;
– A csatlakozó aljzatokat szakszerüen kell szerelni, földelni és bevizsgálni.
- A hálózati tápvezetéket úgy kell lefektetni, hogy az ne zavarja a munkát és ne sérülhessen meg.
- Hosszabbító kábelként kizárólag elegendő keresztmetszetű gumiszigetelésű kábelt használjon (3 × 1,5 mm ^2 ).
- Használjon külterületen használható hosszabbító kábelt. Szabadban csak az arra tervezett és megfelelően megjelölt hosszabbító kábelt használjon.
- Kerülje a véletlen elindulást. Győződjön meg arról, hogy a csatlakozó aljzatba való csatlakoztatásakor a kapcsolót kikapcsolta.
- A készüléket csak száraz környezetben üzemeltesse.
- Védje a hálózati tápvezetéket a magas hömérséklet és az agresszív folyadékok behatása ellen és ne fektesse le éles perem közelében.
- Soha ne akarja a hálózati csatlakozót a hálózati tápvezetéknél fogva kihúzni a csatlakozó aljzatból.

9. Kezelés / Fejező- és gérvágó fűrészként való üzemeltetes

9.1 Biztonsági berendezések Visszahúzható védőburkolat (26)

A visszahúzható védőburkolat véd a fűrészlap véletlen megérintésétől és a szétrepülő forgácstól.

A visszahúzható védőburkolat mindig magától vissza kell térnie a kiinduló helyzetébe: ha a fűrészfejet felhajtják, a fűrészlapnak teljesen lefedett állapotban kell lennie.

Biztonsági reteszelés (8)

A visszahúzható védőburkolatot csak akkor lehet kinyitni és a fűrészt csak akkor lehet leereszteni, ha a biztonsági reteszelést működtették.

Munkadarab-ütköző (27)

A munkadarab-ütköző (27) letámasztja a munkadarabot a vágás mindkét oldalán.

A munkadarab-ütköző (27) megakadályozza, hogy egy munkadarab fűrészelés közben elmozdulhasson. Üzemelés csak felszerelt munkadarab-ütközövel lehetséges.

Az állítható ütközöt (23) a munkadarab-ütközön dölt vágásokhoz a rögzítő csavar (24) meglazitása után el kell tudni tolni.

Figyeljen arra, hogy az állítható ütközöt (23) megfelelően beállították-e és az a munkadarabot jól meg tudja támasztani anélkül, hogy a fűrészlaphoz vagy a védőburkolathoz éme. Reteszelje le a rógzítő csavarral (24).

9.2 Felszerelés

Veszély!

A készülék felszerelése elött: kapcsolja ki a készüléket, húzza ki a hálózati csatlakozót és várja meg, amíg a készülék leáll.

Zúzódásveszély!

A felső asztal (13) magasságának átállításakor ne nyúljon a felső asztal és a fűrészfej közé!

Veszély!

A rögzítőcsavarok (15) meglazításakor a felső asztal (13) hirtelen felrugózhat. Tartsa meg egyik kezével a felső asztalt.

1. Lazítsa meg mindkét rögzítő csavart (15). A felső asztalt (13) a rugós erő felnyomja, ill. azt a legfelsöbb állásába viszi. Húzza meg ismét mindkét rögzítő csavart (15).
2. Akassza ki a szállítási reteszelést (19).
3. Oldja ki a szállítási reteszelést (18): nyomja kicsit le a fűrészfej fűrészmarkolatot (9) és tartsa meg. Húzza ki a szállítási reteszelést (18).
4. Lassan hajtsa fel a fürészfejet.
5. Felhajtott fürészfej mellett vegye le az oldalsó védöfelszerelést (12) és tegye azt félre.
6. A munka megkezdése előtt mindig ellenőrizze a biztonsági berendezések hibátlan állapotát.
7. A munkavégzés előtt ellenőrizze, hogy a fűrészlap felső része teljesen zárt, ill. fedett legyen.
8. Fürészeléskor vegye fel az előírt munkahelyzet:

-elöl, a kezelő oldalán;

- a fürésszel szemben;

- a fürészlap síkja mellett.

Veszély!

Rögzítse a munkadarabot lehetőség szerint a munkadarab-rögzít berendezéssel (22). Ez így biztonságosabban tartható, mint kézzel.

Zúzódásveszély!

Ne nyúljon a fürészfej megdöntésekor vagy lehajtásakor a csuklópánt területére vagy a berendezésbe!

• Döntéskor tartsa szorosan a fűrészfejet.

• Használja munkavégzés közben a következőket:
• munkadarab-alátámasztást - ha hosszú munkadarabot kell darabolnia, amely szétvágva különben leesne az asztalról;
  – forgácsgyűjtő zsákot / forgácselszívó berendezést.
  -Személyes védöfelszerelést.
• Csak olyan méretű munkadarabot fűrészeljen, amelynél még biztonságosan meg tudja tartani a fűreszt.
• Fürészelés közben nyomja rá a munkadarabot az asztalra és ügyeljen arra, hogy a munkadarab ne ékelődjön be. Ne fékezze le fürészlapot oldalirányú nyomással se. Balesetveszély áll fenn, ha a fürészlap leblokkolódik.

9.3 Egyenes vágások

Kiinduló állás:

– A szállítási reteszelés (18) kihúzták.
– A f ürészfejet felhajtották.
-A forgó asztal 0°-állásban áll, a forgó asztal rögzítő karját (32) behúzták (lásd a 7.5. fejezetet).
– A billentő kar függőlegeshez való dőlése 0°, a dőlésbeállítás rögzítő karját (39) behúzták (lásd a 7.4. fejezetet).
– Igazítsa be az állítható ütközőt (23) és reteszelje azt (lásd a 7.6. fejezetet).

A munkadarab fűrészelése:

1. Nyomja a munkadarabot a munkadarab-ütközöhöz (27) és szorítsa le a munkadarab-rögzítő berendezéssel (22).
2. Nyomja meg a kapcsoló gombot (11).
3. Működtesse a biztonsági reteszelést (8).
4. Engedje le lassan a fürészfejet a fürészmarkolatnál (9) fogva. Fürészelés közben a fürészfejet csak olyan erösen nyomja a munkadarabhoz, hogy a motor fordulatszáma ne csökkenjen túlságosan
5. Egy müvelettel vágja át a munkadarabot.
6. Engedje lassan vissza a fűrészfejet a felső kiinduló állásba.
7. Nyomja meg a kapcsoló gombot (10).

9.4 Gérvágások

Kiinduló állás:

– A szállítási reteszelés (18) kihúzták.
– A f ürészfejet felhajtották.
– A billentőkar dölése a függölegeshez képest 0°, a dölésbeállítás rögzítő karját (39) behúzták (lásd a 7.4. fejezetet).
– Igazítsa be az állítható ütközöt (23) és reteszelje azt (lásd a 7.6. fejezetet).

A munkadarab fűrészelése:

1. A forgóasztal rögzítőkarját (32) kilazítani és a pecket (31) meglazítani.
2. Állítsa be a kívánt szöget (lásd a 7.5. fejezetet).
3. Húzza meg a forgó asztal rögzítő fogantyúját (32).
4. A munkadarab fürészelése, az „Egyenes vágások“ részben leírtak szerint.

9.5 Ferde vágások

Kiinduló állás:

– A szállítási reteszelés (18) kihúzták.
– A f ürészfejet felhajtották.
-A forgó asztal 0°-állásban áll, a forgó asztal rögzítő karját (32) behúzták (lásd a 7.5. fejezetet).
– Igazítsa be az állítható ütközöt (23) és reteszelje azt (lásd a 7.6. fejezetet).

A munkadarab fűrészelése:

1. Lazítsa meg a dölésbeállítás rögzítő karját (39) a fűrész hátoldalán.
2. Döntse a billentő kart lassan a kívánt állásba (lásd a 7.4. fejezetet).
3. Húzza meg a dölésbeállítás rögzítő karját (39).
4. A munkadarab fürészelése, az „Egyenes vágások“ részben leírtak szerint.

MAGYARhu

9.6 Kettős gérvágások

Megjegyzés:

A kettős gérvágás a gérvágás és a ferde vágás kombinációja. Ez azt jelenti, hogy a munkadarabot a hátsó lehelyezési szélhez és a felső részhez ferdén fűrészelik.

Veszély!

A kettős gérvágásnál a fűrészlap az erőteljes dölés miatt könnyebben hozzáférhető – ezzel megnövekedett sérülésveszély áll fenn. Mindig tartson megfelelő távolságot a fűrészlaphoz!

Kiinduló állás:

– A szállítási reteszelés (18) kihúzták.
– A f ürészfejet felhajtották.
– A forgóasztal a kívánt állásban reteszelve. (Lásd a 7.5. fejezetet).
– A billentökart a munkadarab felületéhez képesi a kívánt szögben bedöntötték és reteszelték. (Lásd a 7.4. fejezetet).
– lgazítsa be az állítható ütközöt (23) és reteszelje azt (lásd a 7.6. fejezetet).

A munkadarab fűrészelése:

- A munkadarab fürészelése, az „Egyenes vágások“ részben leírtak szerint.

10. Kezelés / Asztali körfúrészként való üzemeltetés

10.1 Biztonsági berendezések Forgácsfogó burkolat

A forgácsfogó burkolat (6) véd a fűrészlap véletlen megérintésétől és a szétrepülő forgácstól.

A forgácsfogó burkolatnak üzemelés közben mindig felszerelt állapotban kell lennie.

Feszítőék

A feszítőék (5) megakadályozza, hogy a felfelé mozgó fogak elkapják a munkadarabot, amely ilyenkor hozzácsapódhat a kezelőhöz.

Mindig szerelje fel a feszítőéket, amikor a géppel dolgozik.

Oldalsó védelem

Az oldalsó védelem (12) véd a fűrészlap véletlen megérintésétől.

Mindig szerelje fel az oldalsó védelmet, amikor a géppel dolgozik. Csak ezután használható az asztali körfűrész.

Tolófa

A kezelő a tolófával (41) meghosszabbíthatja a kezét, így elkerülheti, hogy véletlenül hozzáérjen a fűrészszalaghoz

A tolófát mindig használni kell, ha a fűrészlap és a párhuzamütköző közötti távolság kisebb, mint 120 mm.

A tolófát mindig 20° ... 30°-os szögben kell tartani a fűrészasztal lapjához képest.

Ha a tolófa megrongálódott, ki kell azt cserélni.

A tolófát használaton kívül rögzítse rá a tartóján (42).

10.2 Felszerelés

Veszély!

A készülék felszerelése elött: kapcsolja ki a készüléket, húzza ki a hálózati csatlakozót és várja meg, amíg a készülék leáll.

1. A forgó asztal 0°-állásban áll, a forgó asztal rögzítő karját (22) behúzták (lásd a 7.5. fejezetet).
2. A billentőkar dölése a függőlegeshez képest 0°, a dölésbeállítás rögzítő karját (39) behúzták (lásd a 7.4. fejezetet).
3. Felhajtott fürészfej mellett helyezze az oldalsó védöfelszerelést (12) balról az asztalbetétre (33), majd nyomja azt lefelé. Ellenőrizze a biztonságos illeszkedést.

4. Nyomja meg a biztonsági reteszelést (8) és hajtsa le teljesen a fürészfejet a fürészmarkolatnál (9) fogva

5. Akassza be a szállítási reteszelést (19).

6. Nyomja be teljesen a szállítási reteszelést (18).

Zúzódásveszély!

A felső asztal (13) magasságának átállításakor ne nyúljon a felső asztal és a fűrészfej közé!

Veszély!

A rögzítőcsavarok (15) meglazításakor a felső asztal (13) hirtelen felrugózhat. Tartsa meg egyik kezével a felső asztalt.

1. Lazítsa meg mindkét rögzítő csavart (15). A felső asztalt (13) a rugós erő felnyomja.

Veszély!

A mozgó fűrészlap az állítási tartományon belül könnyen bekaphatja a kezelő valamelyik testrészét, ill. az ott elhelyezett tárgyakat! A forgácsvastagságot csak olyankor állítsa be, amikor a fűrészlap nyugalomban van.

A forgácsvastagságot a munkadarab vastagságától függően kell beszabályozni: A forgácsfogó burkolat alsó mellső élének fel kell feküdnie a munkadarabon.

1. Állítsa be a vágási magasságot a felső asztal lenyomásával. Húzza meg ismét erősen mindkét rögzítő csavart (15).

2. Ügyeljen arra, hogy a felső asztalt a rögzítő csavarokkal (15) biztosan rögzítsék.

- A munka megkezdése előtt ellenőrizze az alábbi alkatrészek műszaki állapotát:

-feszítóék
-oldalsó védelem
– forgácsfogó burkolat
-m e g v e z e t ő segédeszközök (tolófa, ill. tolótuskó és markolat).

- Ügyeljen a gép biztonságos állására.

- Fürészeléskor vegye fel az előírt munkahelyzet:

– elöl, a kezelő oldalán;

-a fürésszel szemben;

- a f ürészlap síkjától balra;

– ha két személy dolgozik a gépen, a második személynek a fűrésztől elegendő távolságban kell tartózkodnia.

- Használja munkavégzés közben a következőket:

- munkadarab-alátámasztást - ha hosszú munkadarabot kell darabolnia, amely szétvágva különben leesne az asztalról;

– forgácsgyűjtő zsákot / forgácselszívó berendezést.

-Személyes védőfelszerelést.

- Csak olyan méretű munkadarabot fűrészeljen, amelynél még biztonságosan meg tudja tartani a fűrészt.

- Fürészelés közben nyomja rá a munkadarabot az asztalra és ügyeljen arra, hogy a munkadarab ne ékelődjön be. Ne fékezze le fürészlapot oldalirányú nyomással se. Balesetveszély áll fenn, ha a fürészlap leblokkolódik.

10.3 Fúrészelés

Veszély!

A tolófát akkor kell használni, amikor a fűrészlap és a párhuzamütköző közötti távolság kisebb, mint 120 mm.

1. Állítsa be a vágásmagassságot. A forgácsfogó burkolatnak elöl teljesen fel kell feküdnie a munkadarabon.
2. Adott esetben szerelje fel a párhuzamütközöt, a rögzítő csavarral előre.
3. Állítsa be a párhuzamütköző vágásszélességét.
4. Kapcsolja be a fürészt.

5. A munkadarabot egyenletesen tolja hátrafelé és egy menetben fűrészelje át.

6. Mindig kapcsolja ki a fűrészgépet, ha nem folytatja azonnal a munkát.

11. Karbantartás és ápolás

Veszély!

Bármilyen beállítás, karbantartás vagy javítás előtt húzza ki a csatlakozódugót.

Minden karbantartási és tisztító munkálat előtt húzza ki a hálózati csatlakozót.

– A jelen fejezetben nem említett karbantartási vagy javítási munkákat csak szakember végezheti el.
- A megrongálódott elemeket, különösen a biztonsági berendezéseket, csak eredeti alkatrészre lehet cserélni. A gyártó által nem ellenőrzött és nem engedélyezett tartozékok beláthatatlan károkat okozhatnak.
- A karbantartási és tisztítási munkák befejeztével ismét be kell kapcsolni valamennyi biztonsági berendezést és ellenőrizni kell azok helyes működését.

11.1 Fűrészlapcsere

Égésveszély!

Röviddel a fűrészelés után a fűrészlap még nagyon forró lehet. Várja meg, amíg kihül a fűrészlap. Soha ne tisztítsa a forró fűrészlapot gyúlékony folyadékkal.

Akkor is megvághatja magát, ha már úrészlap!

A szorító csavar (45) meglazításakor és meghúzásakor a visszahúzható védőburkolatnak (26) a fűrészlap fölött kell lennie. Mindig viseljen kesztyűt, amikor fűrészlapot cserél.

1. Húzza ki a hálózati csatlakozót. (Lásd a 9.2. fejezetet).
2. Vigye a fürészfejet a felső állásba.
3. A fürészlap reteszelése: nyomja meg a reteszelő gombot (14) és eközben forgassa el a fürészlapot a másik kezével, mig a reteszelő gomb (14) be nem kattan. Tartsa lenyomva a reteszelő gombot (14).
4. Csavarozza le a tárcsás szorító csavart (45) a fürészlaptengelyen az imbuszkulccsal (4) az óramutató járásával megegyező irányban (balmenet!).
5. Lazítsa meg a biztonsági reteszelést (8) és tolja fel a visszahúzható védőburkolatot (26) és tartsa meg azt.
6. Vegye le óvatosan a külső peremet (46) és a fűrészlapot (47) a fűrészlaptengelyről és zárja le újra a visszahúzható védőburkolatot.

Veszély!

Ne használjon olyan tisztítószert (pl. a gyantamaradványok eltávolítására), amely megtámadhatja a könnyüfémböl készült alkatrészeket; ez befolyásolhatja a fűrész szerkezeti szilárdságát.

1. A szorítófelületek tisztítása:

2. A szorítófelületek tisztítása:

3. fürészlaptengely (50),
   -fürészlap (47),

4. külső perem (46),
   – belső perem (49).

Veszély!

Helyezze fel helyesen a belső peremet! Ellenkező esetben a fűrész leblokkolhat, vagy a fűrészlap leválhat! A perem akkor fekszik fel helyesen, a gyűrúhorony a fűrészlap felé és a lapos oldal a motor felé néz.

1. Helyezze fel a belső peremet (49).
2. Lazítsa meg a biztonsági reteszelést (8) és tolja fel a visszahúzható védőburkolatot (26) és tartsa meg azt.
   10.Új fürészlap felhelyezése – vegye figyelembe a forgásirányt: A bal (nyitott) oldalról tekintve a

fürészlapon lévő nyílnak meg kell felelnie a nyíl irányának (48) a fürészlapburkolaton!

Veszély!

Csak olyan fürészlapokat használjon, amelyek megfelelnek a jelen használati utasításban megadott követelményeknek és adatoknak.

Csak olyan fűrészlapokat használjon, amelyek a maximális fordulatszámhoz terveztek (lásd a „Müszaki adatok” c. fejezetet) – nem megfelelő, sérült vagy eldeformálódott fűrészlapok alkalmazása esetén a centrifugális erő robbanásszerűen kiröpítheti az alkatrészeket.

Azoknak a fürészlapoknak, amelyeket fa vagy hasonló anyagok vágására terveztek, meg kell felelniük az EN 847-1 normának.

Tilos beépíteni:

– e r ösen ötvözött gyorsvágóacélból gyártott fűrészlapokat (HSS);
- megrongálódott vagy eldeformálódott fűrészlapokat;
- hasítókorongot.
– F ürészlapok, amelyek vágási szélessége kisebb vagy amelyek alaptestvastagsága nagyobb, mint a feszítőék vastagsága.

Veszély!

– A fürészlapot csak eredeti alkatrészekkel szabad szerelni.
– Ne használjon egyedi elötétgyűrűket, mert kilazulhat a fűrészlap.
– A f ürészlapot úgy kell szerelni, hogy az egyensúlyban legyen, forgáskor ne legyen ütése és üzem közben ne tudjon meglazulni.
11.Zárja le újra a visszahúzható védőburkolatot (26).
12. Tolja fel a külső peremet (46) – A lapos oldalának a motor felé kell néznie!
13. Csavarozza fel feszítőcsavart a tárcsával (45) az óramutató járásával ellentétes irányban (balmenet!) és húzza meg azt kézzel.
14. A fűrészlap reteszelése: nyomja meg a reteszelő gombot (14) és közben forgassa el a másik kezével a fűrészlapot, míg a reteszelő gomb bekattan. Tartsa lenyomva a reteszelő gombot.

Veszély!

– Ne hosszabbítsa meg az imbuszkulcsot.
– Tilos az imbuszkulcsra mért ütésekel meghúzni a szorítócsavart.
15.Húzza meg erősen a szorítócsavart (45) az imbuszkulccsal (4).
16. A működés ellenőrzése. Ehhez lazítsa meg a biztonsági reteszelést (8) és hajtsa le a fűrészt:

- a visszahúzható védőburkolatnak a fűrészlapot lehajtáskor szabaddá kell tennie anélkül, hogy más részekhez érne.

– A fürész kiinduló állásba való felhajtásakor a visszahúzható védőburkolatnak automatikusan le kell fednie a fürészlapot.

– Forgassa el kézzel a fűrészlapot. A fűrészlapot minden lehetséges állítási pozícióban el kell tudni forgatni anélkül, hogy más részekhez érne.

11.2 Fúrészlapcsere

Veszély!

Ha sérült asztalbetéttel (33) dolgozik, fennáll annak a veszélye, hogy a kisebb méretű tárgyak megszorulnak az asztalbetét és a fűrészlap között és leblokkolják a fűrészlapot. Azonnal cserélje ki a sérült asztalbetétet!

1. Csavarozza ki a csavarokat az asztalbetéten. Adott esetben forgassa el a forgóasztalt és döntse meg a fűrészfejet annak érdekében, hogy el lehessen érni a csavarokat.
2. Vegye le az asztalbetétet.
3. Helyezzen be új asztalbetétet.
4. Húzza meg a csavarokat az asztalbetéten.

11.3 A munkadarab-ütköző beállítása

1. Lazítsa meg az imbuszcsavarokat (51).
2. A munkadarab-ütközöt (27) úgy kell beállítani, hogy az pontosan derékszögben álljon a fűreszlaphoz, ha a forgóasztal bekattan a 0°-állásba.
3. Húzza meg az imbuszcsavarokat (51).

11.4 A berendezés tisztítása

Távolítsa el a fűrészforgácsot és a port egy kefével vagy egy porszívóval:

• az állító berendezésekről;
  -a kezelöelemekröl;
  -a motorszellőzőnyílásaiból,
• az asztalbetét alatti térböl;
  -a vágólézerröl;
• a vágóterület-kivilágításról

11.5 A berendezés tárolása

Veszély!

• Tárolja úgy a berendezést, hogy illetéktelenek ne indíthassák e.
• Gyöződjön meg arról, hogy senki ne sérülhessen meg az álló berendezésen.

Figyelem!

• A szabad ég alatt vagy nedves levegön csak megfelelő védelemmel ellátva szabad tárolni a gépet.
• Vegye figyelembe a megengedett környezeti körülményeket (lásd a 17. "Müszaki adatok" c. fejezetet).

11.6 Karbantartás

Minden alkalmazás előtt

• Távolítsa el egy porszívóval vagy ecsettel a fűrészport.
• Ellenőrizze, nem sérült-e meg a hálózati tápvezeték és a hálózati csatlakozó, adott esetben cseréltesse ki azt villamos szakemberrel.
• Ellenőrizze az összes mozgó alkatrészt, hogy azok az egész mozgásterületen szabadon mozognak-e.
• Csak megfelelően beállított feszítőékkel dolgozzon. Győzödjön meg arról, hogy a feszítőék – fűrészlap távolsága 3 - 8 mm között legyen. Adott esetben a készülék használata előtt javíttassa meg.
• Ellenőrizze, hogy a visszahúzható védőburkolat (26) hibátlanul működjön és ne akadjon. Annak lehuzásakor a fűrészlap szabaddá kell váljon anélkül, hogy egyéb elemekhez érne. A fűrész kiinduló helyzetbe való felhajtásakor automatikusan le kell fednie a fűrészlapot. A megrongálódott vagy nem megfelelően működő elemeket a készülék használata előtt meg kell javíttatni.
• Ellenőrizze az asztalbetétet (33). A sérült asztalbetétet azonnal ki kell cserélni!
• Ellenőrizze, hogy a védőberendezések az arra kijelölt helyzetben legyenek, különösen az asztali körfűrészről fejező- és gérvágó fűrészre való átszereléskor, vagy ellenkezően. A megrongálódott vagy nem megfelelően működő elemeket a készülék használata előtt meg kell javíttatni.

Rendszeresen, az alkalmazási feltételektől függően

• Ellenőrizze rendszeresen az elektromos szerszám csatlakozóvezetékét, és sérülés esetén cseréltesse ki azt egy elismert szakemberrel.
• Ellenőrizze rendszeresen a hosszabbító vezetékeket, és ha sérültek, cserélje ki azokat.
• Ellenőrizze az összes csavarkötést, szükség esetén húzza meg a csavarokat.
• Ellenőrizze a fűrészfej visszaálló funkcióját (a fűrészlapnak a rugóerővel vissza kell térnie a felső kiinduló állásba), adott esetben cseréltesse ki a rugót.
• Olajozza be kicsit a vezető elemeket.

12. Néhány jó tanács és gyakorlati fogás

– Hosszú munkadaraboknál a fűrésztől balra és jobbra megfelelő feltéteket kell használni.
– Ferde vágásoknál a munkadarabot a fűrészlaptól jobbra rögzíteni.
– Kis darabok fürészelésénél kiegészítő ütközöt kell használni (kiegészítő ütközöként használható pl. egy megfelelő fa deszka, amelyet a berendezés ütközöjére csavaroznak).
– Domború (megvetemedett) deszka (52) fürészelésekor a kifelé ívelő oldalnak kell a munkadarab-ütközöre felfeküdnie.
– N e f ürészeljen munkadarabot állítva, hanem laposan a forgóasztalra fektetve.
– A felfekvő asztalok felületét tisztán kell tartani – különösen a gyantamaradékokra figyelve azokat egy megfelelő tisztító és ápoló spray-vel el kell távolítani.

13. Tartozékok

Kizárólag eredeti Metabo tartozékokat használjon.

Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak.

FIGYELEM! Más betétszerszám és egyéb tartozék használata az Ön számára sérülésveszélyt jelent.

A Karbantartó vagy ápoló spray a gyantamaradékok eltávolításához és a fém felületek konzerválásához. 0911018691

B Multi elszívó adapter a 44, 58 vagy 100 mm csatlakozóidommal rendelkező elszívó tömlő csatlakoztatásához 0910058010

C Metabo ipari porszívó (lásd a katalógust)

D Állványok: Univerzális gépállvány UMS: 6.31317 Gépállvány KSU 251 6.29005 Gépállvány KSU 401 6.29006

E Görgős állvány: RS 420 0910053353

F Fürészlap, Precision Cut Classic 6.28064 305 x 30 x 2,4/1,8 56 WZ 5° neg hosszanti és keresztvágásokhoz tömör fában és falapban

G Fürészlap, Precision Cut 6.28227 305 x 30 x 2,4/1,8 48 WZ 5° neg gyors hosszanti és keresztvágásokhoz tömör faban és falapban

H Fürészlap, Multi Cut 6.28091 305 x 30 x 2,8/2,0 96 FZ/TZ 5° neg, hosszanti és keresztvágásokhoz bevonattal ellátott anyagokban, laminált lapokon, műanyagokon és alumínium profilokon

A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban.

14. Javítás

Veszély!

Elektromos szerszám javítását csak villamos szakember végezheti!

Ez az elektromos szerszám megfelel a vonatkozó biztonsági rendelkezéseknek. Á javítást csak villamos szakemberek végezhetik, továbbá csak eredeti alkatrészek felhasználása megengedett; ellenkező esetben a felhasználót veszélyeztető balesetveszélyes helyzetek alakulhatnak ki.

A javításra szoruló Metabo elektromos készülékekkel forduljon a Metabo képviselethez. A címeket a www.metabo.com honlapon találja.

Ne cserélje a vágási terület kivilágítását (17) és a vágólézert (16) más típusra.

A meghibásodott hálózati vezetéket csak speciális, a Metabo eredeti hálózati csatlakozó vezetékére lehet cserélni, amely a Metabo Szervizen keresztül szerezhető be.

A pótalkatrészek listája letölthető a www.metabo.com honlapról.

15. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.

Csak az EU tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és

elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkimélő újrahasznosítását.

16. Problémák és üzemzavarok

A következőkben azokat a problémákat és zavarokat írjuk le, amelyeket maga is megoldhat. Amennyiben az itt leírt megoldások nem lennének segítségére, lásd a 14. „Javítás“ c.fejezetet.

Veszély!

Problémákkal és zavarokkal összefüggésben különösen sok baleset történik. Ezért vegye figyelembe:

• Minden zavarelhárítás előtt húzza ki a hálózati csatlakozót.
• Az üzemzavar megszüntetését követően ismét be kell kapcsolni valamennyi biztonsági berendezést és ellenőrizni kell azok helyes működését.

A motor nem működik

• Nem kap feszültséget a motor.
• Ellenőrizze az összes kábelt, csatlakozót, csatlakozóaljzatot és biztosítót.

Nincs fejező funkció

A szállítási reteszelést (18) reteszelték:

• Húzza ki a szállítási reteszelést (18).
  A szállítási reteszelést (19) reteszelték:
• Akassza ki a szállítási reteszelést (19).
  A biztonsági reteszelést (8) reteszelték:
• Nyomja meg a biztonsági reteszelést (8):

A fűrészteljesítmény túl alacsony

Eltompult a fürészlap (esetleg beégett a fürészlap oldalfelülete);

A fürészlap nem alkalmas az anyaghoz (lásd a 13. „Tartozékok“ c. fejezetet);

Fürészlap megvetemedett:

• Cserélje ki a fürészlapot (lásd a 11. „Karbantartás“ c. fejezetet").

A fúrész erőteljesen vibrál

Fürészlap megvetemedett:

• Cserélje ki a fürészlapot (lásd a 11. „Karbantartás“ c. fejezetet").

A fűrészlapot nem szerelték fel rendesen:

- Szerelje fel megfelelően a fürészlapot (lásd a 11. „Karbantartás“ c. fejezetet").

A forgóasztal nehezen mozog

Forgács a forgóasztal alatt:

• Távolítsa el a forgácsot.

A felső asztal (13) asztali körfűrészként való használatkor nem hajtható le

- Szerelje fel az előírásoknak megfelelően az oldalsó védelmet (12).

17. Műszaki adatok

Az adatok értelmezését lásd a 4. oldalon.

A müszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

U =hálózati feszültség

I = névleges áram

P _1 =névleges felvett teljesitmény

IP = vedelmi osztaly

n_0 =üresjáratí fordulatszám v_0 =max. vágási sebesség

D = legnagyobb / legkisebb fürészlapátmérő (kívül)

d = f ürészlapfurat (belső) b = a f ürészlap max. fogszélessége

c	=	a	f	e	s	z	í	t	őék vastagsága
A =méretek (HxSzxM)
m	=	s	ú	l	y
T	=	a	k	ö	r	n	y	e	z	e	t

A forgácselszívó berendezésre vonatkozó követelmények:

D_1 =az elszívócsonk csatlakozó átmérője
D_2 =legkisebb átmenő légmennyiség
D_3^- =a legkisebb vákuum az elszívócsonkon
D_4 =a legkisebb légsebesség az elszívócsonkon

H = vágásmélység asztali körfűrészként való üzemeltetés esetén

A munkadarab fejező- és gérvágó fűrészként való üzemeltetés esetén érvényes maximális keresztmetszetének táblázatát lásd a 4. oldalon.

\~ váltóáram

□ Il védelmi osztályú gép

A fenti műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).

Emissziós értékek

Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektól, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.

Rezgési összérték (három irányú vektorösszeg) az EN 61029 szabványnak megfelelően:

a_h =rezgéskibocsátási érték K_h =bizonytalanság (rezgés)

Jellemző A-osztályú zajszint:

L_pA =hangnyomásszint

L_WA = hangteljesítményszint

K_pA, K_WA = bizonytalanság

Viseljen hallásvédő eszközt!
