BRUGSANVISNING KGT 305 M METABO

sider når du bærer det.

Den elektriske kabelen må ikke utsettes for varme, aggressive væsker eller skarpe kanter.

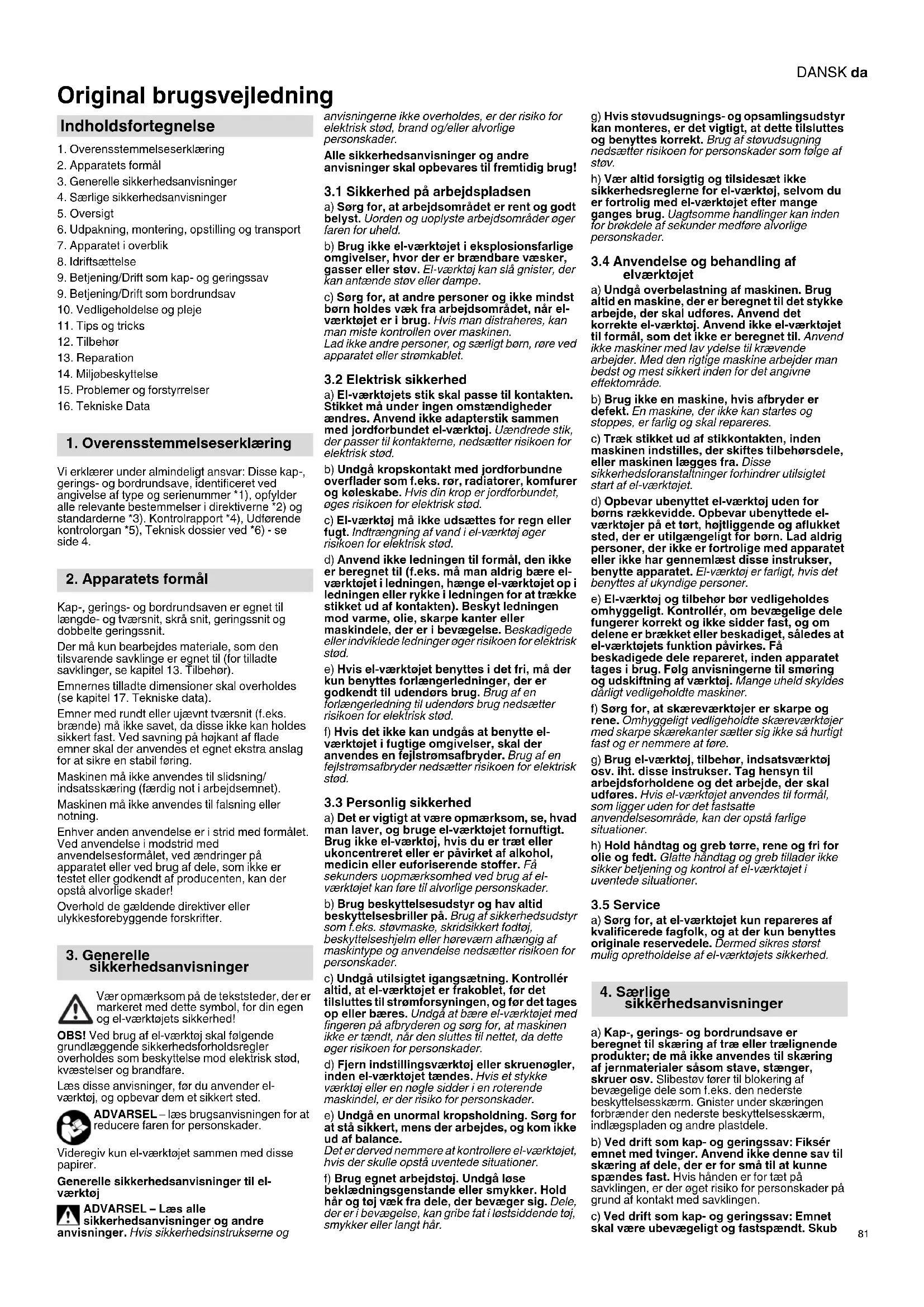

Original brugsvejledning

3. Generelle sikkerhedsanvisninger

4. Særlige sikkerhedsanvisninger

10. Vedligeholdelse og pleje

Vi erklærer under almindeligt ansvar: Disse kap-, gerings- og bordrundsave, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Kontrolrapport *4), Udførende kontrolorgan *5), Teknisk dossier ved *6) - se side 4. Kap-, gerings- og bordrundsaven er egnet til længde- og tværsnit, skrå snit, geringssnit og dobbelte geringssnit. Der må kun bearbejdes materiale, som den tilsvarende savklinge er egnet til (for tilladte savklinger, se kapitel 13. Tilbehør). Emnernes tilladte dimensioner skal overholdes (se kapitel 17. Tekniske data). Emner med rundt eller ujævnt tværsnit (f.eks. brænde) må ikke savet, da disse ikke kan holdes sikkert fast. Ved savning på højkant af flade emner skal der anvendes et egnet ekstra anslag for at sikre en stabil føring. Maskinen må ikke anvendes til slidsning/ indsatsskæring (færdig not i arbejdsemnet). Maskinen må ikke anvendes til falsning eller notning. Enhver anden anvendelse er i strid med formålet. Ved anvendelse i modstrid med anvendelsesformålet, ved ændringer på apparatet eller ved brug af dele, som ikke er testet eller godkendt af producenten, kan der opstå alvorlige skader! Overhold de gældende direktiver eller ulykkesforebyggende forskrifter. Vær opmærksom på de tekststeder, der er markeret med dette symbol, for din egen og el-værktøjets sikkerhed! OBS! Ved brug af el-værktøj skal følgende grundlæggende sikkerhedsforholdsregler overholdes som beskyttelse mod elektrisk stød, kvæstelser og brandfare. Læs disse anvisninger, før du anvender el- værktøj, og opbevar dem et sikkert sted. ADVARSEL – læs brugsanvisningen for at reducere faren for personskader. Videregiv kun el-værktøjet sammen med disse papirer. Generelle sikkerhedsanvisninger til el- værktøj ADVARSEL – Læs alle sikkerhedsanvisninger og andre anvisninger. Hvis sikkerhedsinstrukserne og anvisningerne ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Alle sikkerhedsanvisninger og andre anvisninger skal opbevares til fremtidig brug!

3.1 Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og godt belyst. Uorden og uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el- værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. Lad ikke andre personer, og særligt børn, røre ved apparatet eller strømkablet.

3.2 Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Anvend ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) El-værktøj må ikke udsættes for regn eller fugt. Indtrængning af vand i el-værktøj øger risikoen for elektrisk stød. d) Anvend ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el- værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes forlængerledninger, der er godkendt til udendørs brug. Brug af en forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at benytte el- værktøjet i fugtige omgivelser, skal der anvendes en fejlstrømsafbryder. Brug af en fejlstrømsafbryder nedsætter risikoen for elektrisk stød.

3.3 Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke el-værktøj, hvis du er træt eller ukoncentreret eller er påvirket af alkohol, medicin eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el- værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér altid, at el-værktøjet er frakoblet, før det tilsluttes til strømforsyningen, og før det tages op eller bæres. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at maskinen ikke er tændt, når den sluttes til nettet, da dette øger risikoen for personskader. d) Fjern indstillingsværktøj eller skruenøgler, inden el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en unormal kropsholdning. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af støvudsugning nedsætter risikoen for personskader som følge af støv. h) Vær altid forsigtig og tilsidesæt ikke sikkerhedsreglerne for el-værktøj, selvom du er fortrolig med el-værktøjet efter mange ganges brug. Uagtsomme handlinger kan inden for brøkdele af sekunder medføre alvorlige personskader.

3.4 Anvendelse og behandling af

elværktøjet a) Undgå overbelastning af maskinen. Brug altid en maskine, der er beregnet til det stykke arbejde, der skal udføres. Anvend det korrekte el-værktøj. Anvend ikke el-værktøjet til formål, som det ikke er beregnet til. Anvend ikke maskiner med lav ydelse til krævende arbejder. Med den rigtige maskine arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke en maskine, hvis afbryder er defekt. En maskine, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Opbevar ubenyttede el- værktøjer på et tørt, højtliggende og aflukket sted, der er utilgængeligt for børn. Lad aldrig personer, der ikke er fortrolige med apparatet eller ikke har gennemlæst disse instrukser, benytte apparatet. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) El-værktøj og tilbehør bør vedligeholdes omhyggeligt. Kontrollér, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden apparatet tages i brug. Følg anvisningerne til smøring og udskiftning af værktøj. Mange uheld skyldes dårligt vedligeholdte maskiner. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Hvis el-værktøjet anvendes til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer. h) Hold håndtag og greb tørre, rene og fri for olie og fedt. Glatte håndtag og greb tillader ikke sikker betjening og kontrol af el-værktøjet i uventede situationer.

a) Sørg for, at el-værktøjet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig opretholdelse af el-værktøjets sikkerhed. a) Kap-, gerings- og bordrundsave er beregnet til skæring af træ eller trælignende produkter; de må ikke anvendes til skæring af jernmaterialer såsom stave, stænger, skruer osv. Slibestøv fører til blokering af bevægelige dele som f.eks. den nederste beskyttelsesskærm. Gnister under skæringen forbrænder den nederste beskyttelsesskærm, indlægspladen og andre plastdele. b) Ved drift som kap- og geringssav: Fiksér emnet med tvinger. Anvend ikke denne sav til skæring af dele, der er for små til at kunne spændes fast. Hvis hånden er for tæt på savklingen, er der øget risiko for personskader på grund af kontakt med savklingen. c) Ved drift som kap- og geringssav: Emnet skal være ubevægeligt og fastspændt. Skub Indholdsfortegnelse

sikkerhedsanvisninger

sikkerhedsanvisningerDANSKda

emnet ikke ind i savklingen, og skær ikke "på fri hånd". Løse eller bevægelige emner kan slynges ud med stor hastighed og medføre personskader. d) Kryds aldrig med hånden over den planlagte snitlinje, hverken foran eller bag savklingen. Afstivning af emnet "med hænderne over kors", er meget farlig, dvs. hvis emnet holdes til højre for savklingen med den venstre hånd eller omvendt. e) Ved drift om kap- og geringssav: Grib ikke ind bag anslaget ved roterende savklinge. Underskrid aldrig en sikkerhedsafstand på 100 mm mellem hånd og roterende savklinge (gælder for begge sider af savklingen, f.eks. når træaffald fjernes). Du kan evt. ikke se afstanden mellem din hånd og den roterende savklinge og pådrage dig alvorlige skader. f) Ved drift som kap- og geringssav: Kontrollér emnet før skæringen. Hvis emnet er bøjet eller deformeret, spænd det fast med siden, der bøjer udad, mod anslaget. Vær altid opmærksom på, at der ikke er nogen spalte mellem emne, anslag og bord langs snitlinjen. Bøjede eller deformerede emner kan dreje eller flytte sig og forårsage den roterende savklinge kommer i klemme under skæringen. Der må ikke være søm eller fremmedlegemer i emnet. g) Anvend først saven, når bordet er frit for værktøj, træaffald osv.; kun emnet må befinde sig på bordet. Små spåner, løse træstykker eller andre genstande, der kommer i berøring med den roterende klinge, kan slynges væk med høj hastighed. h) Skær altid kun et emne ad gangen. Flere stablede emner kan ikke fastspændes tilstrækkeligt eller holdes sikkert fast og kan forårsage at klingen sætter sig fast eller glider under savningen.

i) Sørg for, at maskinen er placeret på en

plan, fast arbejdsflade før brug. En plan og fast arbejdsflade reducerer risikoen for, at maskinen bliver ustabil. j) Ved drift som kap- og geringssav: Planlæg dit arbejde. Vær ved indstillingen af savklingens hældning eller geringsvinklen opmærksom på, at det indstillelige anslag er justeret rigtigt og støtter emnet uden at komme i berøring med klingen eller beskyttelsesskærmen. Uden at tænde for maskinen og uden emne på bordet skal man simulere en fuldstændig skærebevægelse af savklingen for at sikre, at der ikke kan komme hindringer i vejen og at der ikke er risiko for at der skæres i anslaget. k) Sørg ved emner, der er bredere eller længere end bordets overside, for en passende afstivning, f.eks. med forlængerborde eller savbukke. Emner, der er længere eller bredere end maskinens bord, kan vippe, hvis de ikke støttes i tilstrækkeligt omfang. Hvis et afskåret stykke træ eller emnet vipper, kan det løfte beskyttelsesskærmen eller slynges ukontrolleret bort af den roterende klinge. l) Andre personer må ikke erstatte et forlængerbord eller en yderligere afstivning. En ustabil afstivning af emnet kan medføre, at klingen sætter sig fast. Desuden kan emnet forskyde sig under snittet og trække dig og din hjælper ind i den roterende klinge. m) Det afskårne stykke må ikke trykkes mod den roterende savklinge. Hvis der kun er lidt plads, f.eks. ved brug af længdeanslag, kan det afskårne stykke kile sig fast i klingen og blive slynget væk med stor kraft. n) Lad klingen nå dens fulde hastighed, før du skærer emnet. Det reducerer risikoen for, at emnet slynges væk. o) Hvis emnet klemmes inde eller klingen blokerer, skal du slukke maskinen. Vent til alle bevægelige dele er standset helt, og træk netstikket ud. Fjern derefter det indeklemte materiale. Hvis du saver videre ved en sådan blokering, kan du miste kontrollen eller forårsage beskadigelser på maskinen.

4.1 Yderligere sikkerhedsanvisninger

– Denne betjeningsvejledning er rettet mod personer med tekniske kendskab til omgangen med apparater, som de her beskrevne. Har du ingen erfaringer med sådanne apparater, bør du hente hjælp fra en mere erfaren person. – Producenten påtager sig intet ansvar for skader, der opstår, fordi denne betjeningsvejledning ikke er overholdt. Informationerne i denne betjeningsvejledning er markeret som følger: Fare! Advarer mod personskader eller mil- jøskader. Fare for strømstød! Advarer mod personskader pga. elektricitet. Fare for indgreb! Advarer mod personskader som føl- ge af at legemsdele eller klædnings- stykker trækkes ind i apparat. NB! Advarer mod materielle skader. Bemærk: Supplerende informationer. Overhold denne brugsanvisning, særligt de specielle sikkerhedsanvisninger i de respektive kapitler. Overhold de gældende direktiver eller ulykkesforebyggende forskrifter. Generelle farer! Tag hensyn til omgivelsesbetingelserne. Hold gulvområdet frit for løse partikler som f.eks. spåner og skærerester. Anvend egnede emneunderlag til lange emner. Denne maskine må kun betjenes af personer, som har kendskab til sådanne maskiner, og som til enhver tid er sig bevidst om faren ved håndteringen af sådanne save. Personer under 18 år må kun betjene maskinen i forbindelse med en uddannelse og under opsyn af en uddannelsesleder. Hold uvedkommende, især børn, borte fra fareområdet. Lad aldrig andre personer røre ved apparatet eller strømkablet under anvendelsen. Undgå overophedning af savtænderne. Undgå at plast smelter ved savning af plastmaterialer. Fare på grund af elektricitet! Udsæt aldrig apparatet for regn. Apparatet må ikke anvendes i fugtige eller våde omgivelser. Undgå al kontakt med jordede dele med dette apparat (f.eks. radiatorer, rør, komfurer, køleskabe) under arbejdet. Anvend aldrig strømkablet til formål, som det ikke er beregnet til. Fare for kvæstelser og klemning på grund af bevægelige dele! Tag aldrig apparatet i brug uden de nødvendige beskyttelsesanordninger. Hold altid tilstrækkelig afstand til savklingen. Anvend eventuelt en egnet fremføringshjælp. Hold altid tilstrækkelig afstand til de drevne komponenter under arbejdet. Vent til savklingen står stille, før du fjerner små emnestykker, trærester m.v. fra arbejdsområdet. Der må kun bearbejdes emner med dimensioner, som giver et sikkert hold under skæringen. Brug spændeanordninger eller en skruestik til at fastgøre emnet med. Således holdes det mere sikkert fast end med hånden. Den stoppende savklinge må ikke stoppes ved at trykke på siden af den. Træk altid netstikket ud før indstillings-, vedligeholdelses- eller istandsættelsesarbejde. Maskinen skal altid slås fra, når den ikke bruges. Træk netstikket ud, når maskinen ikke bruges. Når apparatet slås til (for eksempel efter vedligeholdelsesarbejder), skal det kontrolleres at der ikke er monteringsværktøj eller løse dele i apparatet. Fare for snitsår, også ved slukket skæreværktøj! Brug handsker ved udskiftning af skæreværktøjet. Opbevar savklingen således, at der ikke er risiko for kvæstelser. Ved betjening/drift som kap- og geringssav: Risiko for tilbageslag af savhovedet (savklingen sætter sig fast i emnet og savhovedet bevæger sig pludseligt opad)! Kontrollér, om savklingen er egnet til at save det materiale, som emnet består af. Hold savgrebet (9) forsvarligt fast. I det øjeblik hvor savklingen dykker ned i emnet, er risikoen for tilbageslag særdeles høj. Sav kun tynde eller tyndvæggede emner med fintandede savklinger. Anvend altid skarpe savklinger. Udskift sløve savklinger med det samme. Der er øget risiko for tilbageslag, hvis en sløv savtand sætter sig fast i emnets overflade. Hold emnerne lige, så de ikke klemmer fast. Undersøg i tilfælde af tvivl emnerne for fremmedlegemer (for eksempel søm eller skruer). Sav aldrig flere emner ad gangen – heller ikke bundter, der består af flere delemner. Der er risiko for ulykker, hvis et enkelt emne fanges ukontrolleret af savklingen. Fjern små emnestykker, trærester osv. fra arbejdsområdet – savklingen skal stå stille forinden. Ved drift som bordrundsav: Der er risiko for, at emner kastes tilbage (emnet gribes af savklingen og slynges mod operatøren)! Arbejd ved drift som bordrundsav kun med korrekt indstillet spaltekniv. Kontrollér om afstanden mellem spaltekniv og savklinge ligger mellem 3 mm og 8 mm. Lad i modsat fald apparatet reparere før anvendelsen. Spaltekniven og den anvendte savklinge skal passe sammen: Spaltekniven må ikke være tykkere end snitfugens bredde og ikke tyndere end stamklingen. Kontrollér, om savklingen er egnet til at save det materiale, som emnet består af. Sav kun tynde eller tyndvæggede emner med fintandede savklinger. Anvend altid skarpe savklinger. Udskift sløve savklinger med det samme. Der er øget risiko for tilbageslag, hvis en sløv savtand sætter sig fast i emnets overflade. Hold emnerne lige, så de ikke klemmer fast. Undersøg i tilfælde af tvivl emnerne for fremmedlegemer (for eksempel søm eller skruer). Der må kun bearbejdes emner med dimensioner, som giver et sikkert hold under skæringen. Sav aldrig flere emner ad gangen – heller ikke bundter, der består af flere delemner. Der er risiko for ulykker, hvis et enkelt emne fanges ukontrolleret af savklingen. Fjern små emnestykker, trærester osv. fra arbejdsområdet – savklingen skal stå stille forinden. Fare for indgreb! Sørg for, at legemsdele eller klædningsstykker ikke kan gribes fast af de roterende dele og trækkes ind af maskinen under driften (bær ikke slips, ingen handsker og ingen klædningsstykker med brede ærmer; anvend altid hårnet ved langt hår). Sav aldrig emner, på hvilke der sidder wirer, snore, bånd, kabler eller tråde, eller som indeholder disse materialer.DANSK da

Fare ved utilstrækkelig brug af personlige værnemidler! Anvend altid høreværn. Anvend altid beskyttelsesbriller. Bær altid en støvbeskyttelsesmaske. Brug egnet arbejdsbeklædning. Brug skridsikre sko. Bær handsker ved håndtering af savklingerne og rå arbejdsemner. Bær savklingerne i en holder. Træstøv udgør en sundhedsrisiko! Der må kun arbejdes med et udsugningsanlæg. Udsugningsanlægget skal overholde værdierne, der er angivet i kapitel 17.. Reducering af støvgener: ADVARSEL - Enkelte støvtyper, som genereres ved slibning af sandpapir, savning, slibning, boring og andre arbejder, indeholder kemikalier, hvor det er kendt at de forårsager kræft, medfødte skavanker eller andre forplantningsskader. Enkelte eksempler på disse kemikalier er: - Bly fra blyholdig maling, - mineralsk støv fra mursten, cement og andre materialer til murværk, og - arsen og krom fra kemisk behandlet træ. Risikoen for dig ved denne belastning varierer alt efter hvor ofte du udfører denne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet område og arbejd med godkendt sikkerhedsudstyr, som f.eks. støvmasker, der er specielt udviklet til udfiltrering af mikroskopisk små partikler. Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (såsom støv fra eg eller bøg), metaller, asbest. Ydeligere kendte lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet må ikke optages i kroppen. Overhold de gældende direktiver og nationale forskrifter, der gælder for dit materiale, personale, anvendelsesformål og -sted (f.eks. bestemmelser for arbejdssikkerhed, bortskaffelse). Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelserne. Brug egnet tilbehør til specielt arbejde. Således når færre partikler ukontrolleret ud i miljøet. Anvend en egnet støvudsugning. Støvbelastningen kan reduceres på følgende måde: - Ret ikke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret støv, - Anvend et udsugningsanlæg og/eller en luftrenser, - sørg for god ventilation på arbejdspladsen og hold den ren vha. støvudsugning. Fejning eller blæsning hvirvler støv op. - Støvsug eller vask beskyttelsestøj. Undgå udblæsning, bankning eller børstning. Ændringer på maskinen eller brug af dele, som producenten ikke har kontrolleret eller godkendt, udgør en risiko Dette apparat monteres nøjagtigt som beskrevet i denne vejledning. Anvend derfor kun dele, der er godkendt af producenten. Dette gælder især for: – Savklinger (se kapitel 13. Tilbehør vedrørende bestillingsnumre). – Sikkerhedsanordninger. – Tilskæringslaser. – Belysning af skæreområde. Foretag ingen ændringer på delene. Vær opmærksom på, at hastigheden, der er angivet på savklingen, skal være mindst lige så høj som den hastighed, der er angivet på saven. Der kan være risiko på grund af mangler ved apparatet! Apparatet kontrolleres før hver idriftsættelse for beskadigelser: Før apparatet tages i brug skal sikkerhedsudstyret, beskyttelsesanordningerne eller reservedele, som er lettere beskadiget, nøje undersøges for om de er i orden og om de fungerer korrekt. Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fastklemt, eller om dele er beskadiget. Samtlige dele skal være rigtigt monteret og opfylde alle betingelser for at sikre en fejlfri drift af maskinen. Brug ingen beskadigede eller deformerede savklinger. Apparat samt tilbehør skal altid behandles ordentligt. Følg altid vedligeholdelsesforskrifterne. Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes af en autoriseret elektriker. Beskadigede kontakter skal udskiftes i en serviceafdeling. Apparatet må ikke anvendes, når en kontakt ikke kan slå korrekt til eller fra. Hold håndgrebene tørre og fri for olie og fedtstoffer. Risiko på grund af larm! Anvend altid høreværn. Kontrollér, at spaltekniven ikke er bøjet. Er spaltekniven bøjet, trykker den siden af emnet ind mod savklingen. Dette medfører larm. Fare pga. blokerende emner eller dele af emner! I tilfælde af blokering:

1. Sluk for maskinen,

2. Træk netstikket ud,

4. Fjern blokeringen vha. værktøj.

4.2 Symboler på apparatet

Læs betjeningsvejledningen. Grib ikke ind i savklingen. Brug beskyttelsesbriller og høreværn. Anvend ikke maskinen i fugtige eller våde omgivelser. Laserstråling – se ikke ind i strålen. LASERKLASSE 2 Ret ikke lysstrålen mod øjnene på personer eller dyr. Angivelser på typeskiltet: (a)Producent (b)Serienummer (c)Maskinbetegnelse (d)Motordata (se også "Tekniske data") (e)CE-mærkning – denne maskine overholder EU-direktivet i henhold til overensstemmelseserklæringen (f) Bortskaffelsessymbol – apparatet kan bortskaffes via producenten (g)Konstruktionsår (h)Mål på godkendte savklinger Se side 2 - 3. 1 Spånudsugningsstuds 2Spånsæk 3 Spånsækkens lukkeanordning 4 Unbrakonøgler/værktøjsdepot til unbrakonøgler 5Spaltekniv 6 Spånhætte 7 Parallelanslag 8Sikkerhedslås 9Savgreb 10 Sluk-kontakt til sav 11 Tænd-kontakt til sav 12 Sideafskærmning 13 Overbord 14 Stopknap til standsning af savklinge 15 Låseskruer (til justering af overbordet) 16 Tænd-/sluk-kontakt til tilskæringslaser 17 Tænd-/sluk-kontakt til belysning af skæreområde 18 Transportlås (bolt) 19 Transportlås (krog) 20 Kabelopvikling 21 Belysning af skæreområde 22 Emnefastspænding 23 Indstilleligt anslag 24 Låseskrue (til anslaget) 25 Laserudgang 26 Pendulbeskyttesesskærm 27 Emnestop (på begge sider) 28 Længdeanslag (kan klappes op) 29 Bordudvidelse 30 Låseskrue til bordudvidelse 31 Låsepal til drejebordets låsepositioner 32 Låsegreb (drejebord) 33 Bordprofil 34 Drejebord 35 Bord 36 Greb 37 Skruer på føringsskinnerne på bordudvidelsen 38 Indstilling af hældningsvinkel 39 Låsehåndtag til hældningsindstilling 40 Låseknap (til udvidelse af hældningsvinklen med +/- 2°) 41 Skubbestok 42 Holder til skubbestokken 43 Emnefastspænding: bagerste boring 44 Emnefastspænding: forreste boring 45 Spændeskrue med skive 46 Ydre flange 47 Savklinge 48 Pil for rotationsretning på savklingens beskyttelsesskærm 49 Indre flange 50 Savklingeaksel 51 Justering af emnestop: Unbrakoskruer 52 Savning af et hvælvet (deformeret) bræt

NB! Saven må ikke bæres ved beskyttelsesanordningerne. Bær ikke på savgrebet (9). Tag fat i begge sider under underbordet, når det skal bæres. Løft maskinen ud af emballagen med hjælp fra en anden person.

6.2 Montering af bordudvidelse (29)

1. Tag højre og venstre bordudvidelse ud af

transportemballagen.

2. Skru skruerne (37) på den højre og venstre

bordudvidelses styreskinner ud.

opklappeligt længdeanslag (28) i på højre side.

4. Løft maskinen i de forreste ben, vip den

forsigtigt bagud og stil den stabilt hen.

5. Skru skruerne (37) på styreskinnerne igen fast

forsigtigt fremad og stil den hen.

Maskinen skal fastgøres på et stabilt underlag for at man kan arbejde sikkert med den. – Som underlag kan man enten anvende en fast monteret arbejdsplade eller arbejdsbænk. – Maskinen skal også stå sikkert ved bearbejdning af større emner. – Sørg for at maskinen står sikkert før hver savning. – Lange emner skal yderligere støtte med passende tilbehør. Bemærk: Til mobil brug kan maskinen skrues fast på en krydsfiner- eller møbelplade (500 mm x 500 mm, mindst 19 mm tyk). Ved brug skal pladen fastgøres på en arbejdsbænk med skruetvinger.

savgreb (9) en smule nedad og hold fast. Træk transportlåsen (18) ud.

NB! Saven må ikke transporteres i beskyttelsesanordningerne. Bær ikke på savgrebet (9). Savklingen skal være tildækket med spånhætten (6) ved transport. Fare! Sluk maskinen, træk netstikket ud, og vent til maskinen standser helt.

2. Stil hældningen på vippearmen til lodret på 0°,

og stram låsegrebet (39) til hældningsindstilling (se kapitel 7.4).

3. Når savhovedet er drejet opad, sættes

sideafskærmningen (12) fra venstre på bordprofilen (33) og trykkes nedad. Kontrollér, at den sidder godt fast.

8. Løft maskinen på begge sider ved grebene

7.1 Tænd-/sluk-kontakt til sav

Tænd motoren: Tryk på tænd-kontakten (11). Sluk motoren: Tryk på sluk-kontakten (10).

7.2 Tænd-/sluk-kontakt til belysning af

skæreområde (17) (Ved drift som kap- og geringssav) Tænd og sluk belysningen af skæreområdet. Fare! Ret ikke lysstrålen mod øjnene på personer eller dyr.

7.3 Tænd-/sluk-kontakt til

tilskæringslaser (16) (Ved drift som kap- og geringssav) Tænd og sluk tilskæringslaser. Tilskæringslaseren markerer en linje til venstre for savsnittet. Foretag et prøvesnit for at gøre dig fortrolig med positioneringen. Fare! LASERSTRÅLING

7.4 Hældningsindstilling

(Ved drift som kap- og geringssav) Efter løsning af låsehåndtaget (39) kan saven hældes trinløst mellem 0° og 45° mod venstre i forhold til den lodrette linje (38). Tryk under indstillingen låseknappen (40) ind for også at indstille vinkler op til 47° mod venstre i forhold til den lodrette linje eller ned til 2 ° mod højre i forhold til den lodrette linje. Fare! For at hældningsvinklen ikke kan ændre sig under savningen, skal vippearmens låsehåndtag (39) spændes til.

(Ved drift som kap- og geringssav) Til geringssnit kan drejebordet efter løsnen af låsehåndtaget (32) og betjening af låsepalen (31) drejes 52° mod venstre eller 52° mod højre. På den måde indstilles skærevinklen i forhold til emnets anlægskant. Når låsepalen (31) er skubbet helt opad, falder drejebordet på plads i vinkeltrin 0°, 15°, 22,5°, 31,6° og 45°. Når låsepalen (31) er skubbet helt ned, er hvilefunktionen deaktiveret. Fare! For at geringsvinklen ikke kan ændre sig under savningen, skal drejebordets låsehåndtag (32) (også i låsepositionerne) spændes til.

(Ved drift som kap- og geringssav) Emnestoppet (27) støtter emnet på begge sider af savsnittet. Emnestoppet (27) forhindrer, at emnet kan bevæges under savningen. Emnestoppet skal altid være monteret under driften. Det indstillelige anslag (23) på emnestoppet skal forskydes til hældningssnit efter løsnen af låseskruen (24). Sørg for, at det justerbare anslag (23) er justeret rigtigt og støtter emnet bedst muligt, uden at komme i berøring med savklingen eller pendulbeskyttelsesskærmen. Fastlås med låseskrue (24).

(Ved drift som bordrundsav) Overbordet (13) kan justeres i højden for at tilpasse skærehøjden.

8.1 Tilslutning af spånsæk/

spånudsugningsanlæg Fare! Forskellige træstøvarter (f.eks. af bøge-, egetræ og ask) kan forårsage kræft hvis de inhaleres. – Arbejd kun med monteret spånsæk eller et egnet spånudsugningsanlæg. – Brug yderligere en støvmaske, da ikke alt savstøv kan opfanges eller udsuges. – Tøm spånsækken med jævne mellemrum. Brug støvmaske under tømningen. Ved ibrugtagning af maskinen med den medfølgende spånsæk: Sæt spånsækken (2) på spånudsugningsstudsen (1). Kontrollér, at spånsækkens lukkeanordning (3) er lukket. Ved tilslutning af maskinen til et spånudsugningsanlæg: Anvend til tilslutning til spånudsugningsstudsen en egnet adapter (se kapitel 13. "Tilbehør"). Sørg for, at spånudsugningsanlægget opfylder de krav, som er angivet i kapitel 17. "Tekniske data". Læs også betjeningsvejledningen til spånudsugningsanlægget!

8.2 Montering af emnefastspænding

(Ved drift som kap- og geringssav) Emnefastspændingen (22) kan monteres i to positioner: – Til brede emner: Skub emnefastspændingen i bordets bagerste hul (43). – Til smalle emner: Skub emnefastspændingen i bordets forreste hul (44).

8.3 Strømtilslutning

Fare! Elektrisk spænding Brug kun maskinen med strømkilder, som opfylder følgende krav (se også kapitel 17. "Tekniske data"): – Netspænding og -frekvens skal svare til de data, der står på apparatets typeskilt; – Sikring med en HFI-afbryder med en fejlstrøm på 30 mA; – Stikkontakter skal være installeret, jordet og kontrolleret i overensstemmelse med forskrifterne. Læg strømkablet sådan at det hverken forstyrrer eller bliver beskadiget under arbejdet. Anvend kun gummikabler med tilstrækkeligt tværsnit som forlængerledning (3 × 1,5 mm

Anvend forlængerledninger til udendørs brug. I det fri må der kun bruges forlængerledninger, som er godkendt til udendørs brug og mærket tilsvarende.

Undgå utilsigtet start. Sørg for, at kontakten er slået fra, når stikket sættes ind i stikkontakten.

Maskinen må kun anvendes i tørre omgivelser.

Beskyt strømkablet mod varme, aggressive væsker og skarpe kanter.

Træk ikke stikket ud af stikkontakten ved at trække i kablet.

9.1 Sikkerhedsanordninger

Pendulbeskyttesesskærm (26) Pendulbeskyttelsesskærmen beskytter mod utilsigtet berøring af savklingen og mod omkringflyvende spåner. Pendulbeskyttelsesskærmen skal altid vende tilbage til sin udgangsposition af sig selv: Hvis savhovedet er drejet opad, skal savklingen være tildækket hele vejen rundt. Sikkerhedslås (8) Kun når sikkerhedslåsen betjenes, åbner pendulbeskyttelsesskærmen og saven kan sænkes. Emnestop (27) Emnestoppet (27) støtter emnet på begge sider af savsnittet. Emnestoppet (27) forhindrer, at emnet kan bevæges under savningen. Emnestoppet skal altid være monteret under driften.

Det indstillelige anslag (23) på emnestoppet skal forskydes til hældningssnit efter løsnen af låseskruen (24). Sørg for, at det justerbare anslag (23) er justeret rigtigt og støtter emnet bedst muligt, uden at komme i berøring med savklingen eller pendulbeskyttelsesskærmen. Fastlås med låseskrue (24).

Fare! Før udretning af maskinen: Sluk maskinen, træk netstikket ud, og vent til maskinen standser helt. Fare for klemning! Grib ved højdejustering af overbordet (13) ikke ind i området mellem overbord og savhoved! Fare! Ved løsnen af låseskruerne (15) kan overbordet (13) pludselig springe opad. Hold fast i overbordet med en hånd.

savgreb (9) en smule nedad og hold fast. Træk transportlåsen (18) ud.

sideafskærmningen (12) og lægges væk. Kontrollér, at sikkerhedsanordningerne er i en upåklagelig tilstand, før arbejdet påbegyndes. Kontrollér, at den øverste del af savklingen er fuldstændigt omsluttet hhv. tildækket, før arbejdet påbegyndes. Indtag en korrekt arbejdsposition under arbejdet med saven: – Foran på operatørsiden; – frontalt til saven; – ved siden af savklingens flugtlinje. Fare! Fiksér altid emnet med emnefastspændingen (22). Således holdes det mere sikkert fast end med hånden. Fare for klemning! Grib ved hældning eller vipning af savhovedet ikke ind i hængselsområdet eller under maskinen! Hold savhovedet fast under hældning. Brug under arbejdet: – Emneunderlag – ved lange emner, hvis de ellers ville falde ned fra bordet, efter at de er savet over. – Spånsæk eller spånudsugningsanlæg. – Personligt sikkerhedsudstyr. Der må kun bearbejdes emner med dimensioner, som giver et sikkert hold under skæringen. Tryk altid emnet ned mod bordet under savningen. Pas på, at det ikke klemmes fast. Stop heller aldrig en savklinge ved at trykke den på siden. Der er risiko for ulykker, hvis savklingen blokeres.

Udgangsstilling: –Transportlåsen (18) er trukket ud. – Savhovedet er vippet op. –Drejebordet er i 0°-stilling, låsehåndtaget (32) for drejebordet er spændt til (se kapitel 7.5). – Vippearmens hældning i forhold til den lodrette linje udgør 0°, låsehåndtaget (39) for hældningsindstilling er spændt til (se kapitel 7.4). – Justering og fastlåsning af det justerbare anslag (23) (se kapitel 7.6). Savning af emnet:

1. Tryk emnet mod endestoppet (27) og klem det

fast med emnefastspændingen (22).

2. Tryk på tænd-kontakten (11).

3. Aktivér sikkerhedslåsen (8).

4. Sænk savhovedet langsomt og helt med på

savgrebet (9). Under savningen må savhovedet kun trykkes så fast mod emnet, at motorhastigheden ikke reduceres for meget.

5. Gennemsav emnet i et træk.

6. Lad savhovedet vippe langsomt tilbage til den

øverste udgangsstilling.

Udgangsstilling: –Transportlåsen (18) er trukket ud. – Savhovedet er vippet op. – Vippearmens hældning i forhold til den lodrette linje udgør 0°, låsehåndtaget (39) for hældningsindstilling er spændt til (se kapitel 7.4). – Justering og fastlåsning af det justerbare anslag (23) (se kapitel 7.6). Savning af emnet:

1. Løsn drejebordets låsehåndtag (32), og løsn

2. Indstilling af ønsket vinkel (se kapitel 7.5).

3. Spænd drejebordets låsehåndtag (32) til.

4. Skær emnet igennem, som beskrevet i "Lige

Udgangsstilling: –Transportlåsen (18) er trukket ud. – Savhovedet er vippet op. – Drejebordet er i 0°-stilling, låsehåndtaget (32) for drejebordet er spændt til (se kapitel 7.5). – Justering og fastlåsning af det justerbare anslag (23) (se kapitel 7.6). Savning af emnet:

1. Løsn låsehåndtaget (39) for

hældningsindstilling på savens bagside.

2. Hæld vippearmen langsomt til den ønskede

stilling (se kapitel 7.4).

3. Spænd låsehåndtaget (39) for

hældningsindstilling til.

4. Skær emnet igennem, som beskrevet i "Lige

Bemærk: Det dobbelte geringssnit er en kombination af geringssnit og skråt snit. Dvs., at emnet skæres igennem på skrå i forhold til den bagerste anlægskant og på skrå i forhold til oversiden. Fare! Ved det dobbelt geringssnit er savklingen på grund af den stærke hældning lettere tilgængelig – derfor er der øget risiko for kvæstelser. Hold tilstrækkelig afstand til savklingen! Udgangsstilling: –Transportlåsen (18) er trukket ud. – Savhovedet er vippet op. – Drejebordet er fastlåst i den ønskede stilling. (Se kapitel 7.5). – Vippearmen er i den ønskede vinkel i forhold til emnets overflade og er fastlåst. (Se kapitel 7.4). – Justering og fastlåsning af det justerbare anslag (23) (se kapitel 7.6). Savning af emnet: Skær emnet igennem, som beskrevet i "Lige snit".

10.1 Sikkerhedsanordninger

Spånhætte Spånhætten (6) beskytter mod utilsigtet berøring af savklingen og mod omkringflyvende spåner. Spånhætten skal altid være monteret under driften. Spaltekniv Spaltekniven (5) forhindrer, at et emne gribes af de opstigende savtænder og slynges mod operatøren. Spaltekniven skal altid være monteret under driften. Sideafskærmning Sideafskærmningen (12) beskytter mod utilsigtet berøring af savklingen. Sideafskærmningen skal altid være forsvarligt monteret under driften. Først derefter kan bordrundsaven benyttes. Skubbestok Skubbestokken (41) anvendes som en forlængelse af hånden og beskytter mod utilsigtet berøring af savklingen. Skubbestokken skal altid bruges, når afstanden mellem savklingen og parallelanslaget er mindre end 120 mm. Skubbestokken skal føres i en vinkel på 20° … 30° i forhold til savbordets overflade. Udskift skubbestokken, hvis den er beskadiget. Når skubbestokken ikke bruges, skal den fastgøres i sin holder (42).

Fare! Før udretning af maskinen: Sluk maskinen, træk netstikket ud, og vent til maskinen standser helt.

2. Stil hældningen på vippearmen til lodret på 0°,

og stram låsegrebet (39) til hældningsindstilling (se kapitel 7.4).

3. Når savhovedet er drejet opad, sættes

sideafskærmningen (12) fra venstre på bordprofilen (33) og trykkes nedad. Kontrollér, at den sidder godt fast.

Fare for klemning! Grib ved højdejustering af overbordet (13) ikke ind i området mellem overbord og savhoved! Fare! Ved løsnen af låseskruerne (15) kan overbordet (13) pludselig springe opad. Hold fast i overbordet med en hånd.

7. Løsn begge låseskruer (15). Overbordet (13)

trykkes opad via fjederkraft. Fare! Legemsdele eller genstande, som befinder sig i indstillingsområdet, kan gribes af den roterende savklinge! Indstil kun skærehøjden, når savklingen står stille! Savklingens skærehøjde skal passe til emnets højde: Spånhætten skal ligge lige over emnet med den nederste forkant.

8. Indstil skærehøjden ved at trykke overbordet

låseskruerne (15). Kontroller at følgende er i orden før arbejdet påbegyndes:

–Spaltekniv; – Sideafskærmning; –Spånhætte; – Fremføringshjælp (skubbestok hhv. skubbeplade og greb). Sørg for, at maskinen står stabilt. Indtag en korrekt arbejdsposition under arbejdet med saven: – Foran på operatørsiden; – frontalt til saven; – til venstre for savklingens flugtlinje; – arbejder to personer med maskinen, skal den ene person have tilstrækkelig afstand til saven. Brug under arbejdet: – Emneunderlag – ved lange emner, hvis de ellers ville falde ned fra bordet, efter at de er savet over. – Spånsæk eller spånudsugningsanlæg. – Personligt sikkerhedsudstyr. Der må kun bearbejdes emner med dimensioner, som giver et sikkert hold under skæringen. Tryk altid emnet ned mod bordet under savningen. Pas på, at det ikke klemmes fast. Stop heller aldrig en savklinge ved at trykke den på siden. Der er risiko for ulykker, hvis savklingen blokeres.

Fare! Skubbestokken skal altid bruges, når afstanden mellem savklingen og et parallelanslag er mindre end 120 mm.

1. Indstil skærehøjden. Spånhætten skal foran

5. Skub emnet jævnt bagud, og skær igennem i

6. Sluk for maskinen, hvis arbejdet ikke

fortsættes med det samme. Fare! Træk altid netstikket ud før indstillings-, vedligeholdelses- eller istandsættelsesarbejde. Tag netstikket ud før al rengørings- og vedligeholdelsesarbejde. – Vedligeholdelsesarbejder eller reparationer, som går ud over det, der er beskrevet under dette kapitel, må kun foretages af et faguddannet personale. – Beskadigede dele, især sikkerhedsudstyr, må kun erstattes med originale dele. Dele, der ikke er kontrolleret og godkendt af producenten, kan forårsage alvorlige skader. – Efter vedligeholdelses- og rengøringsarbejder skal alle sikkerhedsanordninger sættes i drift igen og kontrolleres.

11.1 Udskiftning af savklingen

Fare for forbrænding! Savklingen kan stadig være meget varm et stykke tid efter gennemskæringen. Lad den varme savklinge køle af. Rengør en varm savklinge ikke med brændbare væsker. Selvom savklingen står stille, er der risiko for at komme til at skære sig! Ved løsning og stramning af spændeskruen (45) skal pendulbeskyttelsesskærmen (26) være placeret over savklingen. Brug derfor altid handsker under udskiftning af savklingen.

1. Træk netstikket ud. (Se kapitel 9.2).

4. Skru spændeskruen med skive (45) på

pendulbeskyttelsesskærmen (26) opad og hold den der.

6. Fjern den udvendige flange (46) og

savklingen (47) fra savklingeakslen og luk igen pendulbeskyttelsesskærmen. Fare! Brug ikke rengøringsmidler (f.eks. til at fjerne harpiks), som kan angribe letmetalkomponenterne; i modsat fald nedsættes savens robusthed.

7. Rengøring af spændefladerne:

– Savklingeaksel (50), –savklinge (47), – udvendig flange (46), –indvendig flange (49). Fare! Læg den indvendige flange korrekt på! Saven kan ellers blokere eller savklingen kan løsne sig! Den indvendige flange er korrekt placeret, når ringnoten peger mod savklingen og den flade sider peger mod motoren.

8. Sæt den indvendige flange (49) på.

9. Løsn sikkerhedslåsen (8) log skub

pendulbeskyttelsesskærmen (26) opad og hold den der. 10.Montér en ny savklinge – vær opmærksom på rotationsretningen: Set fra den venstre (åbne) side skal pilen på savklingen svare til pilens retning (48) på savklingens beskyttelsesskærm! Fare! Brug kun savklinger, der opfylder de krav og specifikationer, som er angivet i denne brugsanvisning. Brug kun egnede savklinger, der er beregnet til den maksimale hastighed (se "Tekniske data) – ved savklinger, som er uegnede, beskadigede eller deformerede, kan dele slynges eksplosionsagtigt væk pga. centrifugalkraften. Savklinger, der er beregnet til skæring af træ eller lignende materialer, skal svare til EN 847-1. Anvend aldrig: – Savklinger af højtlegeret stål (HSS); – beskadigede eller deformerede savklinger; – Skæreskiver. – Savklinger, hvis skærebredde er mindre eller hvis hovedklinge er tykkere end tykkelsen på spaltekniven. Fare! – Montér kun savklingen med originale dele. – Anvend ikke løse reduktionsringe, i modsat fald kan savklingen løsne sig. – Savklinger skal monteres således, at de løber jævnt og ikke kan løsne sig under driften. 11.Luk pendulbeskyttelseskærmen (26) igen. 12.Skub den udvendige flange (46) på – den flade side skal pege mod motoren! 13.Skru spændeskruen med skive (45) på mod urets retning (venstregevind!) og spænd den håndfast til. 14.Fastlåsning af savklinge: Tryk låseknappen (14) og drej derved savklingen med den anden hånd, indtil låseknappen går i indgreb. Hold låseknappen inde. Fare! – Unbrakonøglen må ikke forlænges. – Spændeskruen må ikke spændes til ved at slå på unbrakonøglen. 15.Spænd spændeskruen (45) til med unbrakonøglen (4). 16.Kontrollér funktionen. Løsn dertil sikkerhedslåsen (8) og klap saven nedad: – Pendulbeskyttelsesskærmen skal frigive savklingen, når den vippes ned, uden at berøre andre dele. – Når saven klappes op til udgangsstillingen, skal pendulbeskyttelsesskærmen automatisk tildække savklingen. – Drej savklingen med håndkraft. Savklingen skal kunne rotere i enhver mulig indstillingsposition uden at berøre andre dele.

11.2 Udskiftning af bordprofilen

Fare! Ved beskadigede planindlæg (33) er der fare for, at små dele klemmes fast mellem planindlæg og savklinge og dermed blokerer savklingen. Beskadigede planindlæg skal skiftes ud med det samme!

1. Skru skruerne på bordprofilen ud. Drej i givet

fald drejebordet og hæld savhovedet for at få adgang til skruerne.

2. Tag bordprofilen ud.

3. Sæt en ny bordprofil i.

4. Spænd skruerne på bordprofilen til.

præcist lodret i forhold til savklingen, når drejebordet går i indgreb i 0°-positionen.

3. Spænd unbrakoskruerne (51).

11.4 Rengøring af maskinen

Fjern savspåner og støv med en børste eller en støvsuger fra: – Indstillingsanordninger; – Betjeningselementer; – Motorens ventilationsåbning; – Rum under planindlægget; – Tilskæringslaser; – Belysning af skæreområde

11.5 Opbevaring af maskinen

Fare! Opbevar maskinen således, at den ikke kan sættes i gang af uvedkommende personer. Sørg for, at ingen kan komme til skade på maskinen, selvom den er i stilstand. NB! Opbevar ikke maskinen ubeskyttet i det fri eller i fugtige omgivelser. Overhold de tilladte omgivelsesbetingelser (se kapitel 17. Tekniske data).

11.6 Vedligeholdelse

Før hver brug Fjern savspåner med en støvsuger eller en pensel. Kontrollér strømkabel og netstik for skader, og lad dem i givet fald udskifte af en elektriker. Kontrollér alle bevægelige dele for om de er frit bevægelige i hele deres bevægelsesområde. Arbejd kun med korrekt indstillet spaltekniv. Kontrollér om afstanden mellem spaltekniv og savklinge ligger mellem 3 mm og 8 mm. Lad i modsat fald apparatet reparere før anvendelsen. Kontroller at pendulbeskyttelsesskærmen (26) fungerer upåklageligt og ikke klemmer. Den skal frigive savklingen, når den vippes ned, uden at berøre andre dele. Når saven klappes op til udgangsstillingen, skal den automatisk tildække savklingen. Lad beskadigede dele, eller dele der ikke fungerer korrekt, reparere, inden apparatet tages i brug.

Kontrollér bordprofilen (33). En beskadiget bordprofil skal udskiftes med det samme. Kontrollér om sikkerhedsanordningerne befinder sig i den beregnede position, særligt efter en omstilling fra bordrundsav til kap- og geringssav og omvendt. Lad beskadigede dele, eller dele der ikke fungerer korrekt, reparere, inden apparatet tages i brug. Regelmæssigt, alt efter anvendelsesbetingelser Kontrollér jævnligt tilslutningsledningen til elværktøjet, og få den udskiftet hos en autoriseret fagmand i tilfælde af skader. Kontrollér jævnligt forlængerledningerne, og udskift dem, hvis de er defekte. Kontrollér alle skrueforbindelser, spænd eventuelt efter. Kontrollér savhovedets tilbagestillingsfunktion (savhovedet skal vende tilbage til den øverste udgangsstilling vha. fjederkraft), få fjederen eventuelt udskiftet. Smør føringselementerne med lidt olie. – Anvend ved lange emner egnede underlag til venstre og højre for saven. – Hold fast på emnet til højre for savklingen ved skrå snit. – Anvend et ekstra anslag ved savning af små afsnit (som ekstra anslag kan f.eks. et passende træbræt bruges, der skrues på maskinens anslag). – Ved savning af et hvælvet (deformeret) bræt (52) skal siden, der hvælver udad, lægges mod emnestoppet. – Emner må ikke saves på højkant, men skal lægges fladt på drejebordet. – Hold overfladerne på aflægsbordet rene - og fjern i særdeleshed harpiksrester med en egnet rengørings- og plejespray. Brug kun originalt Metabo-tilbehør. Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i denne brugsanvisning. OBS! Brugen af andet værktøj og tilbehør kan medføre fare for kvæstelser. A Vedligeholdelses- og rensespray til fjernelse af harpiksrester og til konservering af metaloverflader. 0911018691 B Udsugningsadapter Multi for tilslutning af udsugningsslanger med 44, 58 eller 100 mm tilslutningsstykke 0910058010 C Metabo universalsuger D Understel: Universal-maskinstativ UMS: 6.31317 Maskinstativ KSU 251: 6.29005 Maskinstativ KSU 401: 6.29006 E Rullestativ: RS 420 0910053353 F Savklinge Precision Cut Classic 6.28064 305 x 30 x 2,4/1,8 56 WZ 5° neg til længde- og tværsnit i massivt træ og spånplade G Savklinge Precision Cut 6.28227 305 x 30 x 2,4/1,8 48 WZ 5° neg til længde- og tværsnit i massivt træ og spånplader i et træk H Savklinge Multi Cut 6.28091 305 x 30 x 2,8/2,0 96 FZ/TZ 5° neg, til længde- og tværsnit i coatede materialer, laminat, plastmaterialer og alu-profiler Det komplette tilbehørsprogram findes på www.metabo.com eller i kataloget. Fare! Reparationer på el-værktøj må kun foretages af autoriserede elektrikere! Dette el-værktøj opfylder de gældende sikkerhedsbestemmelser. Reparationer må kun udføres af en elektriker, og der skal anvendes originale reservedele. Ellers er der risiko for ulykker. Henvend dig til din Metabo-forhandler, hvis du skal have repareret dit Metabo el-værktøj. Adresser findes på www.metabo.com. Udskift ikke belysningen af skæreområdet (17) og tilskæringslaseren (16) med en anden type. Et defekt netkabel må kun udskiftes med en speciel, original netledning fra metabo, der er tilgængelig hos Metabo service. Reservedelslister kan downloades på www.metabo.com. Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør. Kun for EF-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el- værktøjer indsamles adskilt og afleveres miljørigtigt til genbrug. Nedenfor beskrives problemer og forstyrrelser, som du selv må afhjælpe. Hvis de her beskrevne problemløsninger ikke hjælper dig vider, se kapitel 14. "Reparation". Fare! I forbindelse med problemer og forstyrrelser sker der særligt mange ulykker. Vær derfor opmærksom på følgende: Træk netstikket ud før enhver afhjælpning af fejl. Efter hver afhjælpning af driftsforstyrrelser skal alle sikkerhedsanordninger sættes i drift igen og kontrolleres. Motoren kører ikke Ingen strøm: Kabel, stik, stikdåse og sikring kontrolleres. Ingen kapfunktion Transportlås (18) aktiveret: Træk transportlåsen (18) ud. Transportlås (19) aktiveret: Afhægt transportlåsen (19). Sikkerhedslås (8) aktiveret: Tryk på sikkerhedslåsen (8) Skæreeffekt for lav Savklingen er stump (klingen er evt. anløbet på siden); Savklingen er uegnet til materialet (se kapitel 13. "Tilbehør"); Deformeret savklinge: Udskift savklingen (se kapitel 11. "Vedligeholdelse"). Saven vibrerer stærkt Deformeret savklinge: Udskift savklingen (se kapitel 11. "Vedligeholdelse"). Ukorrekt monteret savklinge: Montér savklingen korrekt (se kapitel 11. "Vedligeholdelse"). Trægt drejebord Spåner under drejebordet: Fjern spåner. Overbordet (13) kan ikke sænkes ved drift som bordrundsav Montér sideafskærmningen (12) korrekt. Forklaringer til oplysningerne på side 4. Forbeholdt ændringer som følge af tekniske fremskridt. U=netspænding I=Nominel strøm F =min. sikring

=maks. skærehastighed D =savklingens største/mindste diameter (udvendig) d =savklingens hul (indvendig) b =savklinges maks. tandbredde c = spalteknivens tykkelse A =mål (LxBxH) m=vægt T =omgivelsestemperaturområde Krav til et spånudsugningsanlæg:

=mindste undertryk på udsugningsstudsen

=mindste lufthastighed på udsugningsstudsen H = skæredybde ved drift som bordrundsav For maksimalt tværsnit på emnet ved drift som kap- og geringssav, se tabellen på side 4. ~ Vekselstrøm Klasse II maskine De angivne tekniske data er tolerancesat (svarende til de aktuelt gældende standarder). Emissionsværdier Disse værdier gør det muligt at bestemme el- værktøjets emissioner og sammenligne forskellige el-værktøjer med hinanden. Alt efter el-værktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier. Samlet vibration (vektorsum af tre retninger) beregnet iht. EN 61029:

=usikkerhed (vibration) Typiske A-vægtede lydniveauer

= usikkerhed Brug høreværn!

15. Miljøbeskyttelse
