Termék típusa	Beépíthető mélynyomó
Márka	Bowers & Wilkins
Modell	ISW3
Alkalmazások	Mennyezet, fal, padló, szekrény vagy konyhai elem
Tartozékok	Előlapi rács, védőtető, burkolati hosszabbító, vágósablon, csillapító szegélyszalagok, saroktartók, tartórúd, gumilábak ellenanyákkal, vegyes csavarok
Szükséges gerendák közötti távolság	Minimum 40 cm (16 hüvelyk)
Hátrafelé szükséges távolság	Legalább 25 cm (10 hüvelyk)
Bekábelezés	Hangszóró kábel, csatlakozás rugós kapcsokhoz polaritás betartásával
Rács festése	Lehetséges a legtöbb falfestékkel
Karbantartás	Rendszeresen távolítsa el és tisztítsa meg a rácsot; porszívózza ki a padló alatti üreget, ha be van építve
Bejáratás	Körülbelül egy hét a hőmérséklethez, 15 óra használat a mechanikához
Biztonság	A tartók szilárd rögzítése a rezgések elkerülése érdekében; csillapító szegélyek használata

Gyakran ismételt kérdések - ISW3 BOWERS & WILKINS

Hogyan szereljem fel a mélynyomót a mennyezetbe?

A mennyezetbe szereléshez minimum 40 cm-es gerendaköz szükséges. Használja a mellékelt L-tartókat, rögzítse a tartórudat, helyezze fel a csillapító szalagokat, csatlakoztassa a kábelt, majd szerelje fel a védőtetőt és a rácsot.

Lehet festeni az előlapi rácsot?

Igen, az előlapi rács a legtöbb falfestékkel festhető. Javasolt a végleges rögzítés előtt megtenni.

Hogyan csatlakoztassam a hangszórókábelt?

Csupaszítsa le a kábel végeit, és csatlakoztassa a doboz rugós kapcsaihoz a polaritás (pozitív és negatív) betartásával. Rögzítse a kábelt a burkolathoz kábelkötegelővel a rezgések elkerülése érdekében.

Szükséges bejáratási idő a mélynyomónak?

Igen, a teljesítmény körülbelül egy hét után stabilizálódik a hőmérsékleti hatásokhoz és 15 óra használat után a hangszóró felfüggesztéséhez. Hosszabb bejáratás (akár egy hónap) is lehetséges.

Hová helyezzem a mélynyomót a konyhában?

Szerelje fel egy konyhai elem alsó polcára, a levegőkivezetéssel a lábazat szintjén. Rögzítse a burkolati hosszabbítót, és állítsa be a lábakat a nyílás igazításához.

Hogyan rögzítsem az L-tartókat?

Csavarja fel az L-tartókat a gerendákra vagy szerkezeti elemekre a mellékelt csavarokkal (No.8 x 12mm). Győződjön meg arról, hogy egy síkban vannak a dobozzal a szilárd rögzítés érdekében.

Mit tegyek, ha a gerendák közötti távolság túl nagy?

Egyedi tartórendszert kell kialakítania a szerelőnek. A szabványos tartók nem lesznek elegendőek.

Hogyan tisztítsam a mélynyomót?

Rendszeresen távolítsa el a rácsot és tisztítsa meg. Ha padló alá van szerelve, porszívózza ki a burkolat üregét a törmelék eltávolításához.

A rács eltávolítható?

Igen, az előlapi rács a védőtetőre illeszkedik, és eltávolítható tisztításhoz vagy festéshez.

Beszerelem-e a mélynyomót egy szabványos falba?

A mélynyomó túl mély egy 100 mm-es szabványos falhoz. Beépíthető egy egyedi bútorba vagy a mélységéhez igazított elembe.

HASZNÁLATI ÚTMUTATÓ ISW3 BOWERS & WILKINS

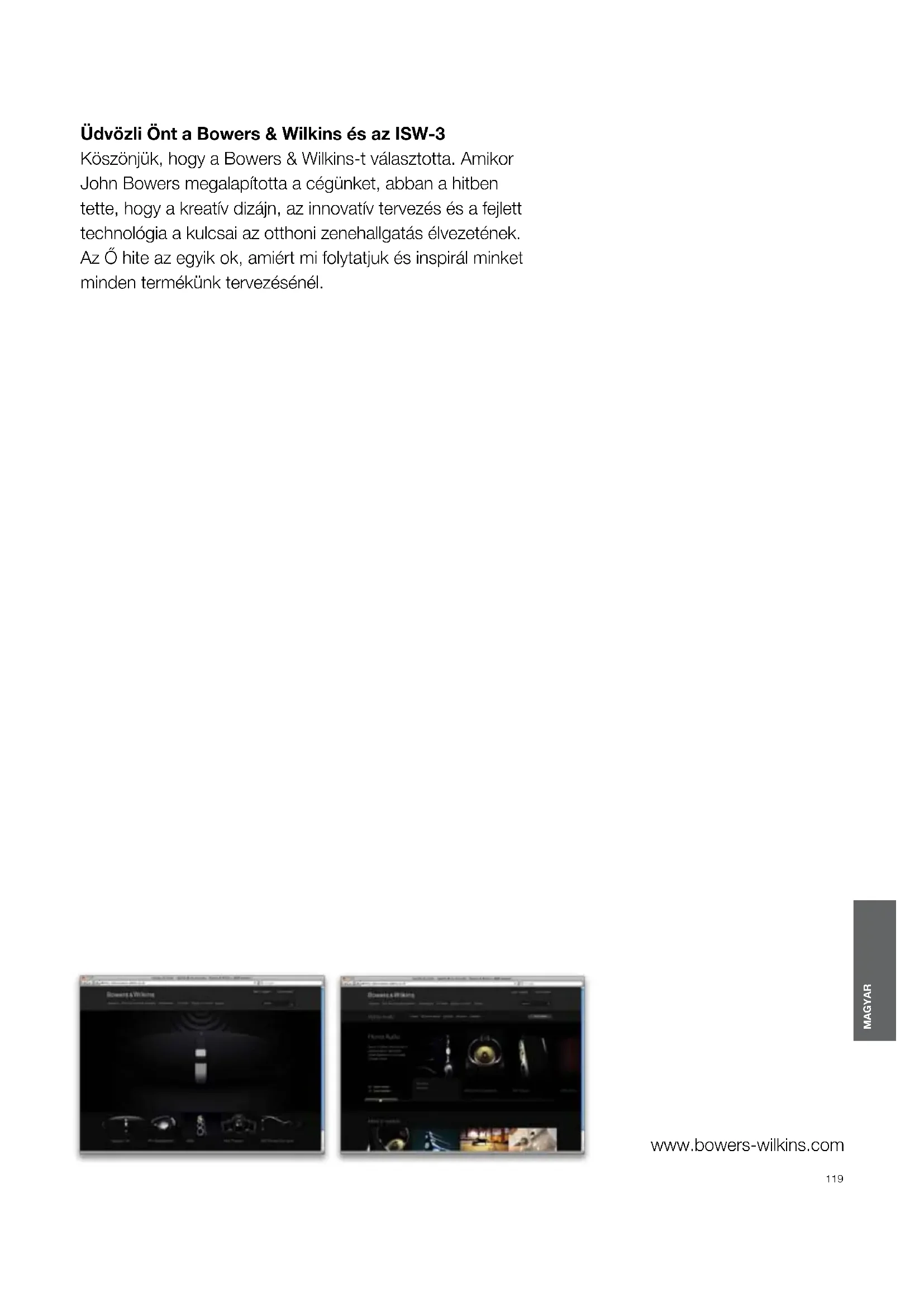

Köszönjuk, hogy a Bowers & Wilkins-t választotta. Amikor John Bowers megalapitotta a cegünket, abban a hitben tette, hogy a kreativ dizajn, az innovativ tervezés és a fejlett technología a kulcsai az otthoni zenehallgatas elvezétenek. Azőhite az egyik ok, amiert mi folytatjuk és inspirál minket minded termekünk tervezésénél.

www.bowers-wilkins.com

1 Tartalom

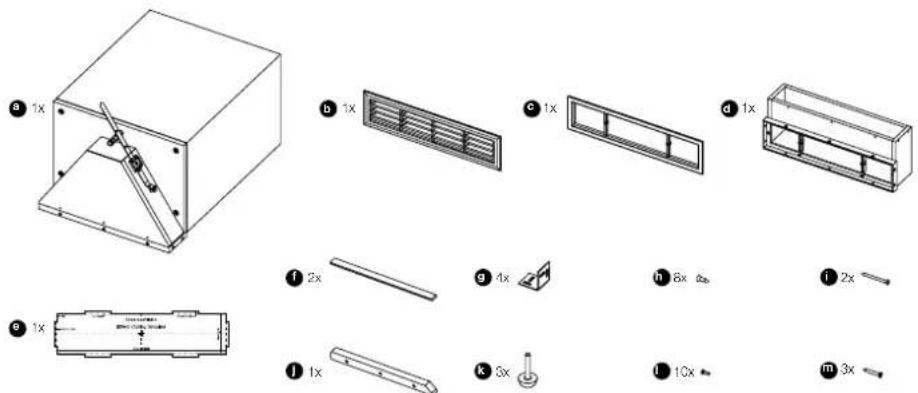

Ellenorizzo a dobozban mogtalalhato tartozekokat, Ezeket az 1. abran lathata:

a. Melysugarzo
b. Hangnyllas Takaroracs (feher)
c. Hangnyilas adapter (fekete)
d. Adapter
e. Kivagasi sablon
f. Tömitö szalagok
q. Derékszögu konzolok
n. 8 × 12 ~mm (0.5in) csavarok
i. M3 x 35mm (1.38in) domboru feju csavarok
j. Tartozek rud
K. Gumitalpak és anyak
1. 4 × 10 ~mm (0.38in) sullyesztette feu c沙发ok
m. 6× 25mm (1in) sullyesztett fejucsavarok

Ezen felul a dobozban megalalhato a gyors
összeszerélesi utmutató és a garacianievel. Ez a
hasznalati kézlönnyv jovtalobb informaciortartalmaz,
mint a gyors összesereselési utmutató.

Értesitse a kereskedojet, amennyiben valamelyik alkatrész hiányzik vagy sérult.

2 Felhasznalási lehetósegek

Négy lehetséges beeptési lehtoséget mutatunk be, mindegyiket kūlōn -kūlōn tárgyalva.

Mennyezetbe épîve -új konstrukció esétén (2. ábra) Olvassa el a 3. fejezetel.

Falba opitve-uj konstrukcio esoton (3. abra) Olvassa el a 4. fejezetet.

A padloba epitve (4. bra) Olvassa el az 5. fepezetet.

Konyhaszekrénype epitve (5. abra) Olvassa el a 6. fejezetet.

Figure 5

1. ábra

2.ábra

3.ábra

4. ábra

5. ábra

3 Mennyezeti installment

A móysugarzó helyigonye a monnyezeti gorendak kozott 40cm (16in) vagy ennel nagyobb távolság, hogy a hangnylas rácsa efterjero a gerendak kozott. A gerendak külsö szélető szarnitott mélység 25cm (10in) vagy annal nagyobb legyen.

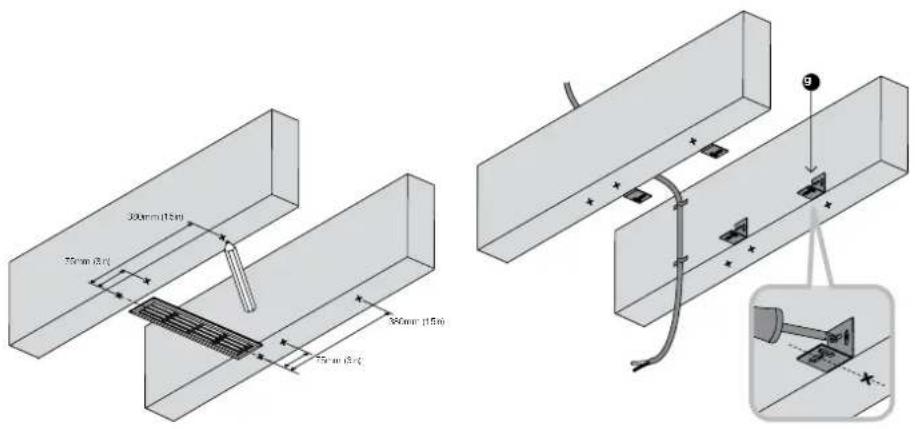

Helyozze a kivist porozlóba a rácsot, majd jolj meg a gerendäkon a kózepvonalat. Ezután a kózepvonaltol szimlva körübelü 75mm (3in) és 380mm (15in) távolsagokra rajoljon be egy üjabb jelolest, a kabinet konzolok a számaír (6. ábra).

Cseavarozza fel az L alaku konzolokat a gerendak belso oldalara (a csaver nem tortozek).Gyozodjon meg arol, hogy a konzolok a megfelelo szgben es szintben vannak a gerendak kulo oldaiaval.

Hüzza be a hangsugarzó kabelt a beuzemelés helyéhz. Rögitzse az t gerendäkhoz, hogy ne zorögjön. A kabel utolso rogztési pontja hangnyllas racs közepvonalänak kölêben, kölbelul a gerenda külso felütevel egy sikban legyen. Hagyjon szabadon lögva 30cm - 50cm (12in - 20in) gezetéket (7. ábra)

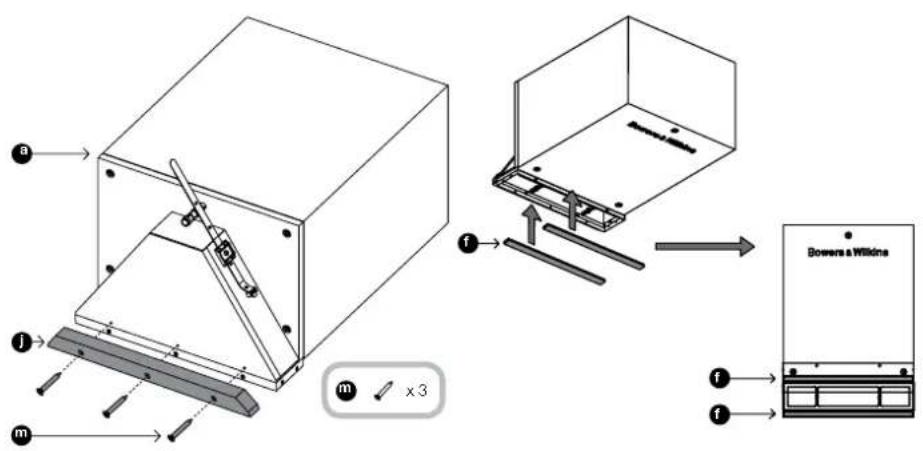

Rogztse a tartozek rudat (j) a hangnyllas oldalhoz, a mellekelt harom, 6 x 25mm-es csavarral (m). A furatok elore ki vannak alakita (8.abra).

Tavolitsa el papir az ontapados tomito szalag (f)
hataoldalarol, az egyiket ragassfa fol a tortozek rudra,
a masodikat a hangnylas keretenek masik oldalara,
a melysugarzo kabinetre. Ezek megakadalyozzak,
hogy a ktesbblekben felszereitt gipszkarton lemez
rezonaljon (9, abra).

6.ábra 7.ábra

8. ábra
9. ábra

Rakja fel a mélysugárzó t a négy konzolra. Ha a gerendak távolsága tól nagy és nem tudja a hangsugárzó kabinetet a konzolhoz rögztleni, akkor égyedi megoldásokra (pld. parnata) lehet szükseg a felszerelest végzó szemelytol.

Igazltsa be a melysugarzo hangyisat a mar folrajzoikt kozepvonalhoiz, mard alltsa be ugy, hovy mindekt gerendtol egenlo tavolsagra legyen.

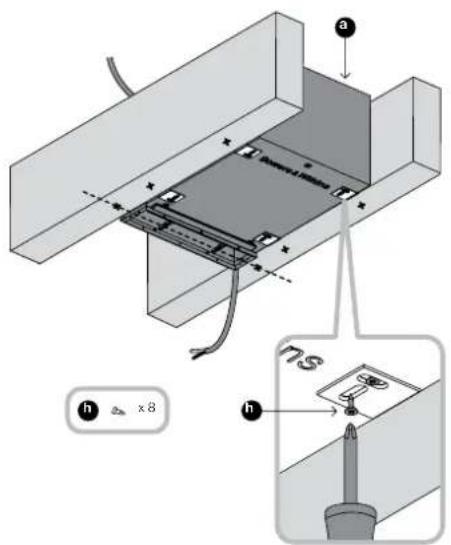

Az L alaku konzolon keresztul rogzitse a kabinetet alellektel, 8 x12mm-es onbehatc csavarok (h) segitegveel (10. abra).

A hangnyllas kerete kilog a gerendak sikjabol.

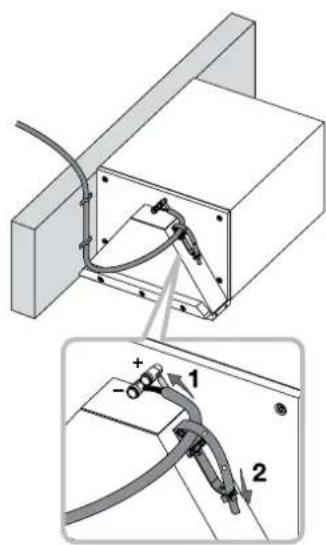

Csupaszitsa le a kabelvegeket, majd csatlakoztassa a kabineten talahato rugos ajzatokba, uyelve a megfelelo polaritasra.

A zorgest megelozenda, a feleslegesen logo kabelt a melysugarzon talalhato szortoval rogzitheti (11. abra).

10.abra 11.abra

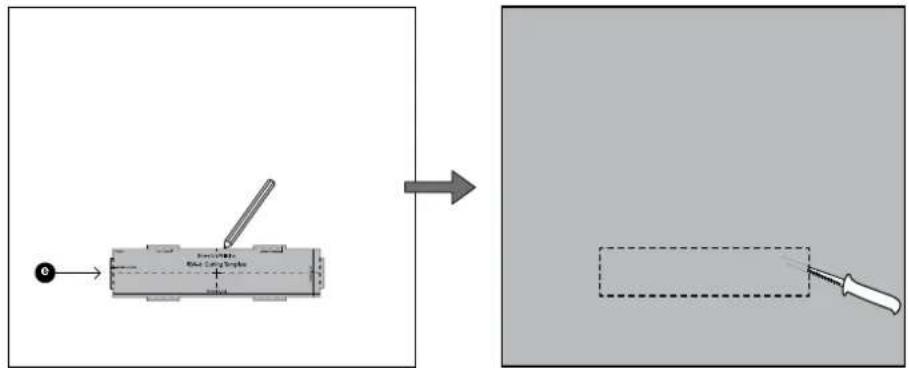

A kivagasi sablon (e) hasznalatal val jelolje tel a gipszkartonra hangnylas racsanak mereteit. A sablon hat kilgo szegelyo a racs kulso meroit ot mutata, mey azert szukseges hogy az elhelyezest megkonytse. Ne jeloike borz ezeket a szegelyeket, a kivagasi meretat szaggatolt vonalak jelzik 12. abra).

12.ábra

A mélysugárzó kabinet és a gipszkarton lap
közejavasolt rugalmas anyag használá (pld.
szilkon), hagy megakadályozza a gipszkarton lap
zörgesét.

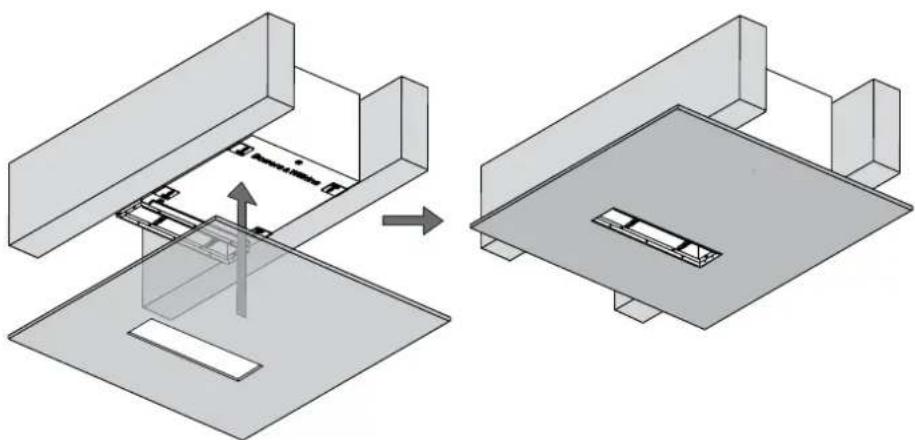

Illesses a gipszkarton lapot a gerendakhoz (13. abra). Ezutan elvegezneti a glettelest es a hezagok kitfisetet.

Ennel a pontral feshesti a mennyezet et es amennyiben szuksegeta racsot (b) is.A racs barmilyen normal festekkel atfestheto.

13. abra

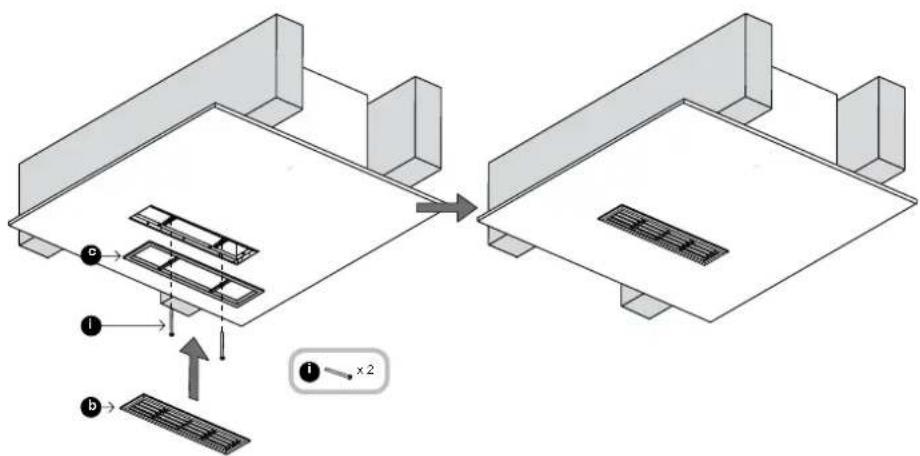

Illessze a hangnyllas adaptert (c) a nylasba, majd rozitse az a mellekelt ket, M3-as csavar (i) segtsegel a hangnylashoz. Ne huzza tul a csaivarokat. Elofordulhat, hagy a hangnylasket keresztmerevitoe elhajlik, de az adapter nem torzulhat el, klonben nen tutja a rcsot a helyere illeszteni.

Pattintsa fel a racsot (b) az adapterre (c) (14.abra).

14.ábra

4 Fali installment

A hangsugarzó tuli mély ahho, hogy a szabványos 100mm (4in) falba beszereihto legyen, de beepitheté egyedi butorba vagy szekrenybe, melyekben konnyen kialakhtato az idealis mélység é a minimális 40cm (16in) szelesseg.

Az esetek tóbségében a lathó hangnylás rácsa alacsonyan a pádio kozélében helyezykédik el a pádlo szegelénéken magasságában. Ebben az esetben a mélysugárzó hangyínda lefele helyezykédik el.

A gerendak kuli foletetre huzzon a racs kozepvonalaval megegyezo vizszintes vonaiat (15. bra).

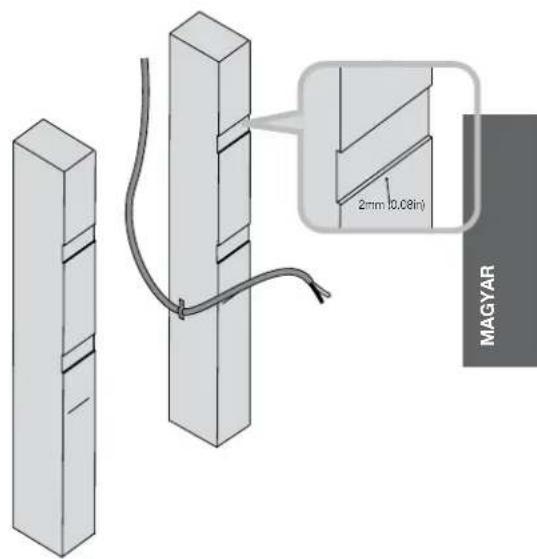

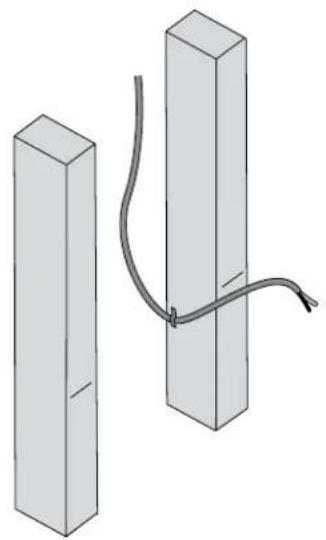

Húzza be a hangsugárzó kábell a beüzemeles
helyézh. Rögtfse azt a gerendákhoz, hogy ne
zörçión. A kábel utolós rögztési pontja a hangnylás
racs kóźepvonalának kozelében, körültelü a
gerenda küló feúletével egy sikban legyen.
Hagyjón szabadon lógva 30cm - 50cm (12in - 20in)
vezétéket (16. ábra).

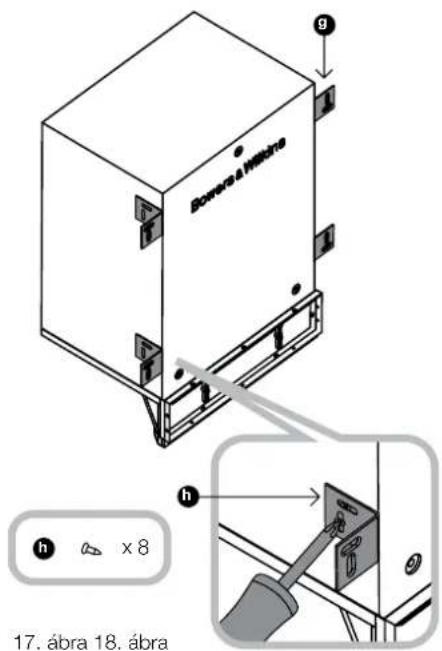

Csavarozza fei az L. aiaku konzolokat (g) a konzoloknt kert, 8 x 12mm-es (0.5in) csavar (h) segltsogevel a hangusgrd odozara (17. abra)

A konzolok fuggoleges pozióla itt kevesbe kritluk, de ugyelien arra, hogy a konzolok ne lóngianak le a cabinetrol.

Nom szüksöges, de Ideglonoson alatámaszthatla kabinetet, hogy elerej a kivist hangnylās magassagot.

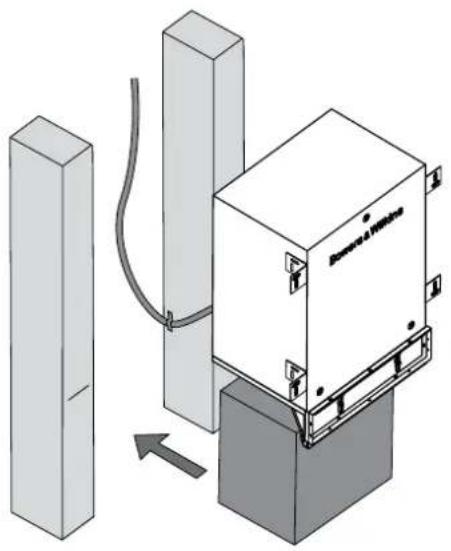

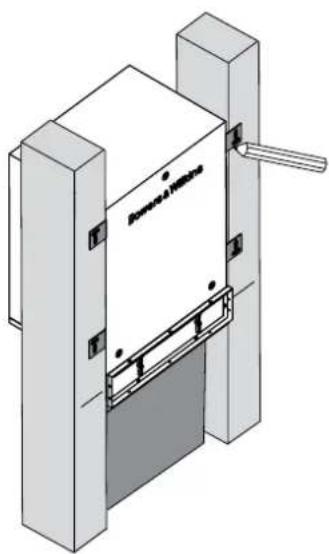

Emelje fel a melysugarzot a kivant beepitesi pozicidig (18. abra).

Jelöje fel a konzolok szélet a gerendák elejér (19. ábra).

Ezutan tavoltsa la melysugarzot es a vonalak kozott keszitsen egy kb. 2mm (0.08 in) melysegu bemarast, igy a konzolok nim ryomodnak be a gipszkarton falazatba (20. abra).

15. ábra

16. ábra

17.abra 18.abra

19.abra20.abra

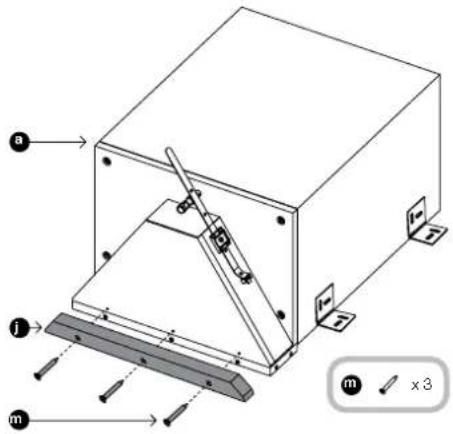

Rogztse a tortozek rudat () a hangnylas oldalnoz, a meliekeit haro, 6 x 25mm-es csavarrl (m). A furatok elro ki vannak alakftva (21. abra).

21.ábra

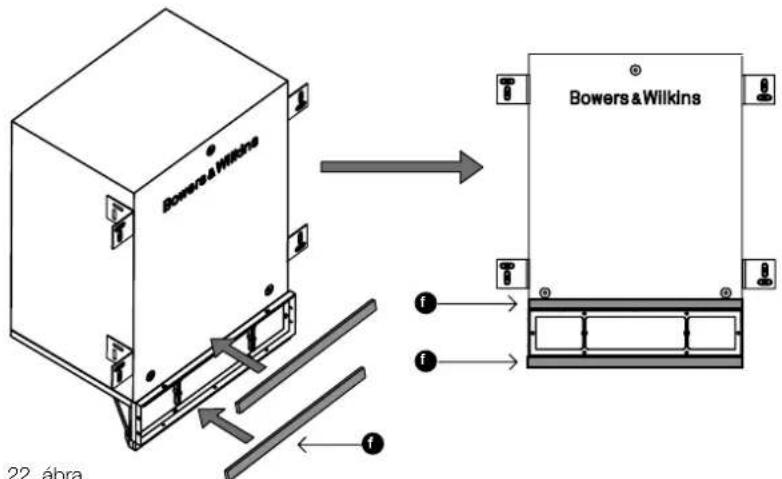

Tavolitsa el papir az ontapados tomito szalag (f)
hátoldalaró, az egyiket ragassza a tartozek rucra,
a masodikat a hangnyllas keretonek masik oldalará,
a móysugáró kabinetó. Ezek megakadalyozzák,
hogy a késöðbiekken felszereit gipszkarton lemez
rezonáljon (22. ábra).

22. abra

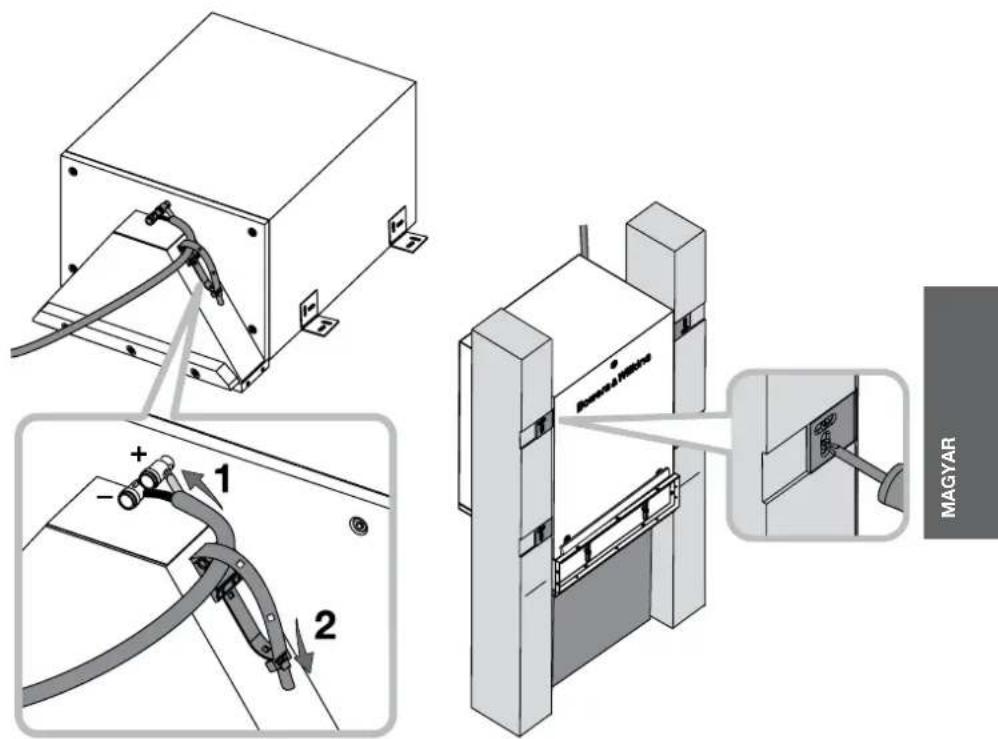

Helyezze a melysugarzot a beszerelisi pozicioba. Csupasztla se a kabelvogeket, majc sataikoztassa a kabineten talihato rugos alzatokba, uyelve a megelelo polaritasra. A zorgest megelzendo, a telesiegesen logo kabelt a melysugarzon talahato szoritoval rogzitheti (23. abra).

23.ábra 24.ábra

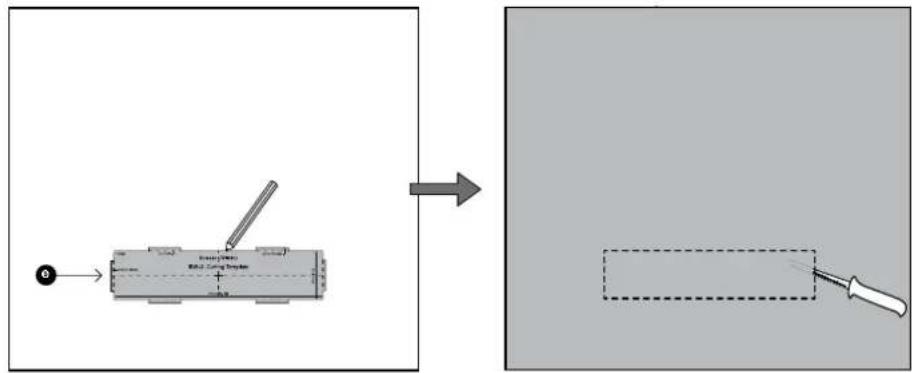

A kivagasi sablon (e) hasznalataval jelolje fel a gipszkartonra hangnylas racsanak mereetit. A sablon hat kilog szegelya ra cks kulo so rotoit mutata, mely azert szukseges hogy az elhelyezest megkonnytie. Ne jeloike bor be ezekat a szegelyeket, a kivagasi meretat a szaggatolt vonalak jelzik (25. abra).

25.ábra

A mélysugáró kabinet és glipszkartón lap kõze javasolt rugmalas anyag használata (pld szilikon), hagy megakadälyoza glipszkartón lap zörgesét.

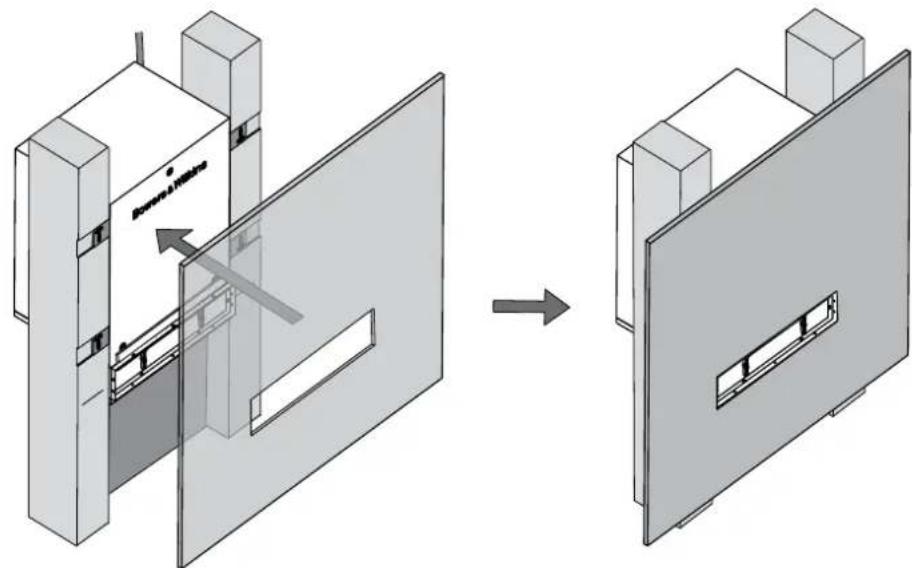

Illesse a gipszkarton lapot a gerendakhoz (26. abra). Euzan elvgezheti a gltelest es a nezagok kitotiset.

Ennel a pontral lofesthoti a falat, es amonnyiben szukseges a racsot (b) is. A racs barmilyen normal testekkel attesthto.

26.ábra

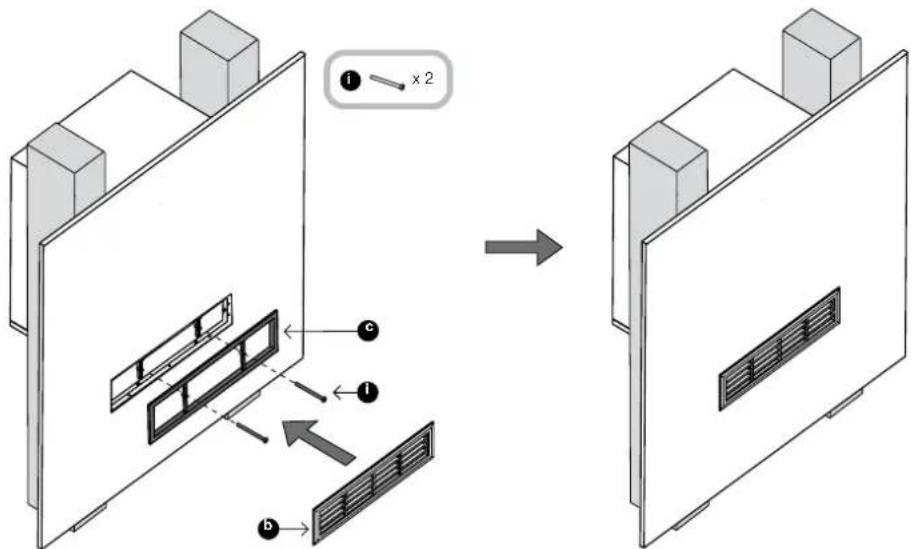

Illesse a hangnylas adapter (c) a nylasba, majd rogztse zat a mellekelt ket, M3-as csavarral (i) a hangnylashoz. Ne huzza tul a csavarokat. Elfordulhat, hogy a hangnylas ket keresztmereitoe ahjlik, de az adaptor nem torzulhat e, kulonben nem tutja a racsot a helyere ilteszeni.

Pattintsa fel a rcsot (b) az adapterre (c) (27.abra).

27.ábra

5 Beepites a padlo ala

A mélysugárzó helyigonye a gerendák kozott 40cm (16in) vagy nagyobb távolság, hogy a latható hangnyllas rácsa eiferzen a gerendák kozott. A gerendák külo széletól szamilott mélység 25cm (10in) vagy annal nagyobb legyen.

Ha vastag szonyeg losz a padlon, akkor nom Javasoljuk ezt a tipusu beeipfest. Rovid szn sfnyeg vagy padlosznyeg lapok hasznalatakor korultekintoen hasznajla a termeket.

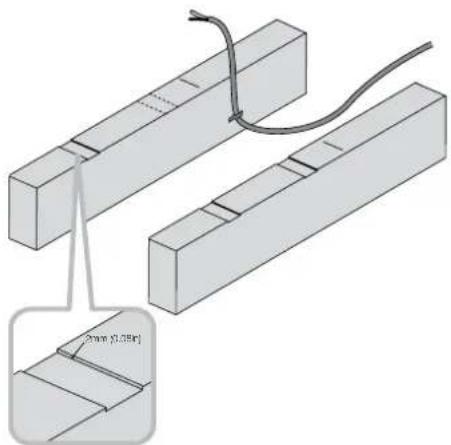

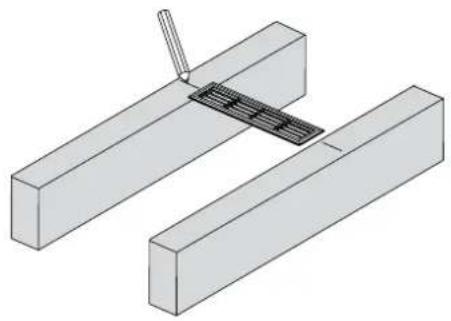

Helyezze a kivist poziobba racsot, majd jelolj meg mindkot gorendan a kozepvonalat (28. abra).

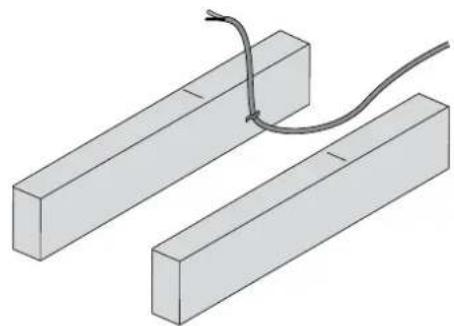

Húzza be a hangsugaró kábeta tbeuzmelés nelyehez. Rögztse azt a gerendakhoz, hogy ne zörjön. A kábel utolsó rögitzési pontja a hangnylas racs kózepvonalanak kozolben, korulbelüla a gerenda kulió feiletevel egy sikban legyen. Hagyon szabadon lögva 30cm - 50cm (12in - 20in) gezetéket (29. ábra).

28.ábra

29. abra

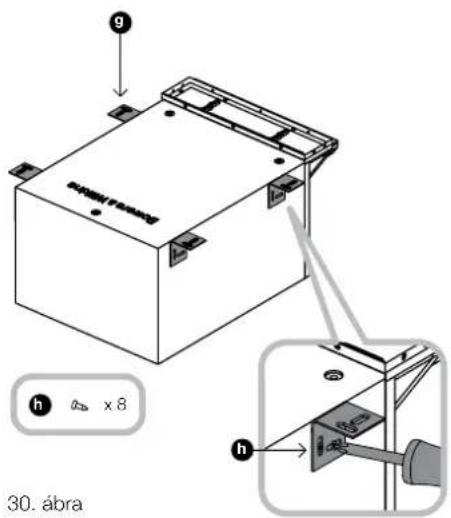

Csavarozza fel az L alaku konzolokat (g) a konzolkkont két, 8 x 12mm-es (0.5in) csavar (h) segtsegevol a hangsugarzo dobozara. A konzolok poziocja itt kevesbekritikus, de uygeljen arra, hogy a konzolok ne logjanak le a kabinetrol.

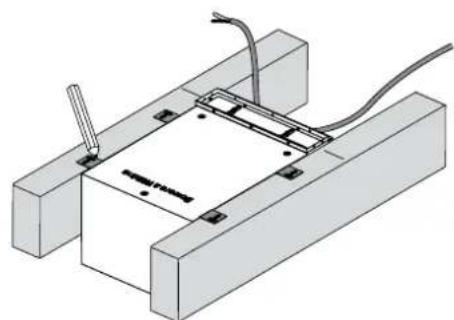

Helyezez el a mélysugárzó t két gerenda kozé uyg, hogy a gerendákra fekdjenek fel a konzolok (31. abra)

Ha a gerendak tavoilsaga tul nagy es nem tudja a hangsugarzo kabinetjet a konzolnoz rogitien, akkor egyedi megoldasokra (plo. parnata) lehet szukseg a felszerelest vegz osemelytol.

Igazltsa be a melysugarz o hangnyllasat a mar felrajzolt kozepvonaihoz, ugy, hogy mindet gerendatol egenló tavolsagra legyen a gerendakon jeolje korbe a konzolokat.

30. ábra

31.ábra

Ezutan távoltsa el a mólysugarzó Ḍ a vonalak kozott keszitzen egy kb. 2mm (0.08 in) mélységu bemarast, igy a konzolok nem nyomodnak bele a padioba (32. ábra).

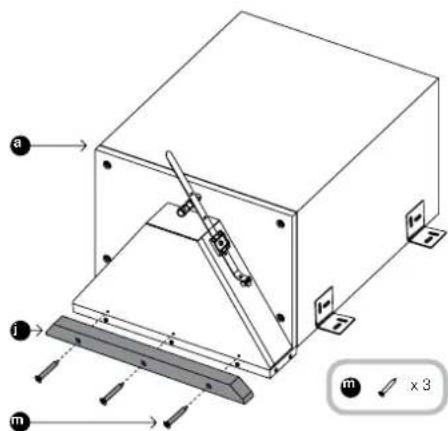

Rogzirse a tartozek rudat (j) a nyllas oldalhoz, a mellekelt harom, 6 x 25mm-es csavarral (m). A turatok elire ki vannak alakfva (33. abra).

32.ábra 33.ábra

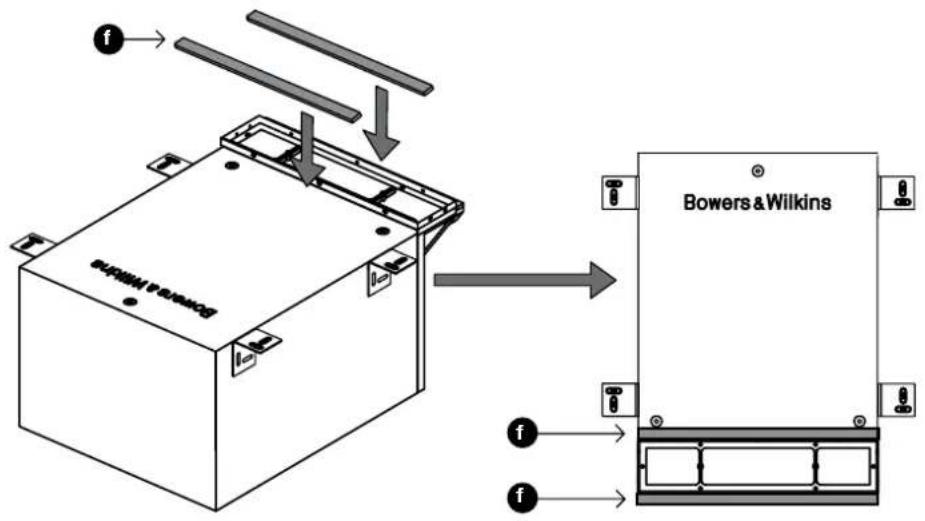

Távolitsa el papir az ontapados tomitó szalag (f)
hátoldalaró, az egyiket ragassza tartozék rúdra,
a masikat a hangnyllás kerotónek masik oldalára,
a mélysugáró kabinetjere. Ezek megakadályozzák,
hogy a késödbiekben felszereit pádio rezonáljon
(34. ábra).

34.ábra

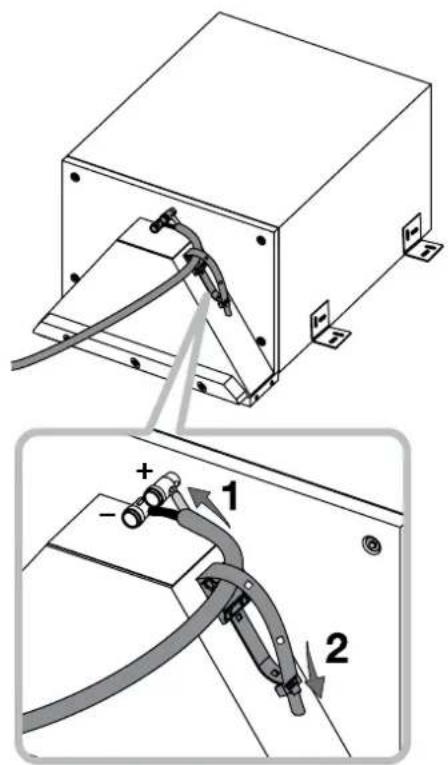

Helyezea a mélysugarzó t a beszerélesi pozíco
közelébe. Csupaszītsa le a kábelégeket, maior
csatlakoztassa a kabineton talalhato rugós
aljatokba, ugyelve a megfelelo polaritāsra. A
zorgest megelázendó, a feleslegesen lógo kabelt
a mélysugarzón talalhato szorítovralrógitheti
(35. ábra).

35.ábra

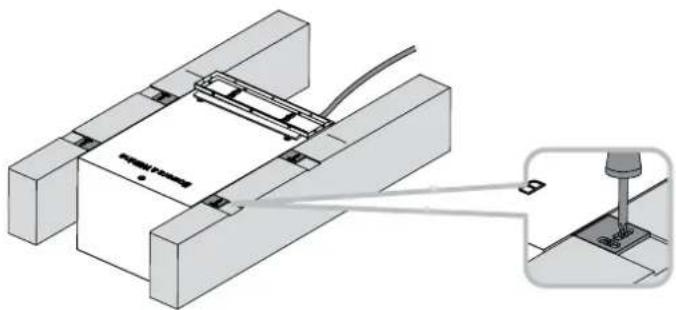

Helyezee a mélysugárzó t a pontos pozićójába, majd csavarozza a konzolokat a gerendákhoz (a csavar nincs melékelve) (36. ábra).

36. ábra

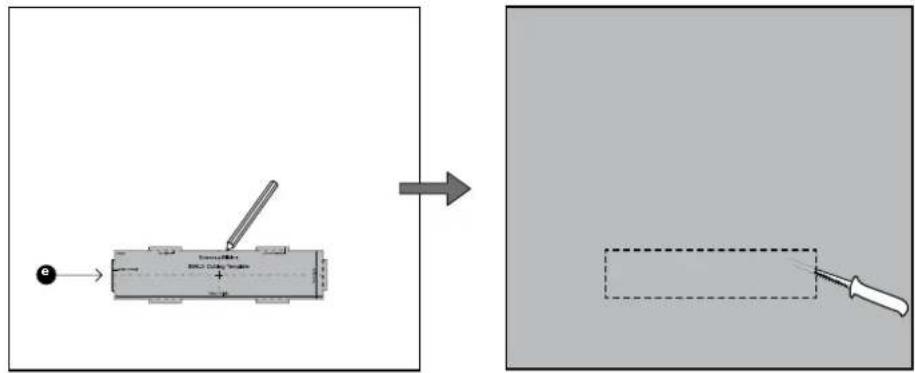

Ha laminait padloval burkolja a padlot, akkor
a kivagasi sablon (e) hasznalatalvejolfe la
hangnyllas racsanak mrotoit. A sablon hat kilog
sgeigye a racs kulso mereteut muta, mely azert
szukseges hogy az elhelyezest megkonnytse. Ne
jeloglke berezekat sgeigyeket, kivagasi meretet
a szaggatott vonalak jelzik (37. abra).

37.ábra

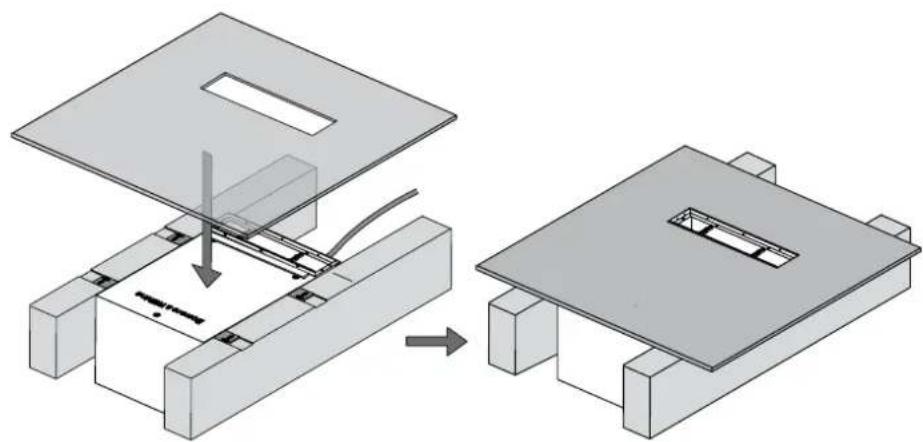

A mélysugárzó kabinet és a gipszkarton lapocations yavasolt rugalmas anyag használata (pld szilikon), hogy megakadályozza a gipszkarton lap zörgesét.
Laminait padihasznalata eseten, vagja ki a hangnyllas helyet es ezutan illessze a helyere.
Hagyományos parketta hasznalata eseten, elszor a hangnyllas korul rakla je a parkottat.
Ha szükséges fesse at a rácsol.

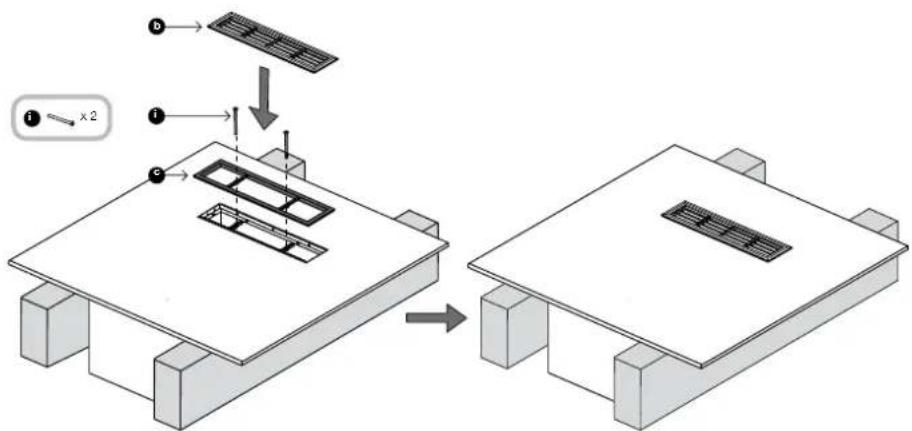

Illessa a hangnylas adaptort (c) a nylasba, majd rogztse azt a mellekeit ket, M3-as csavarral (i) a hangnylashoz. Ne huzza tul ccsarokat. Elfordulhat, hagy a hangnylas ket keresztmerevitoej eihajlik, de az adapter nem torzulhat el, kulonben nem tutja a racsot a helyere ilteszeni.
Pattintsa fel a rcsot (b) az adapterre (c) (39. abra).

Figure 39. abra
38. ábra

Figure 39

6 Beepites konyhaszekrynybe

A molsugarzot a szekrony also polcara koll elhelyzni, a hangnyls pedig a labazatban lesz kivezteva, a szekrny ajtaja alatt.

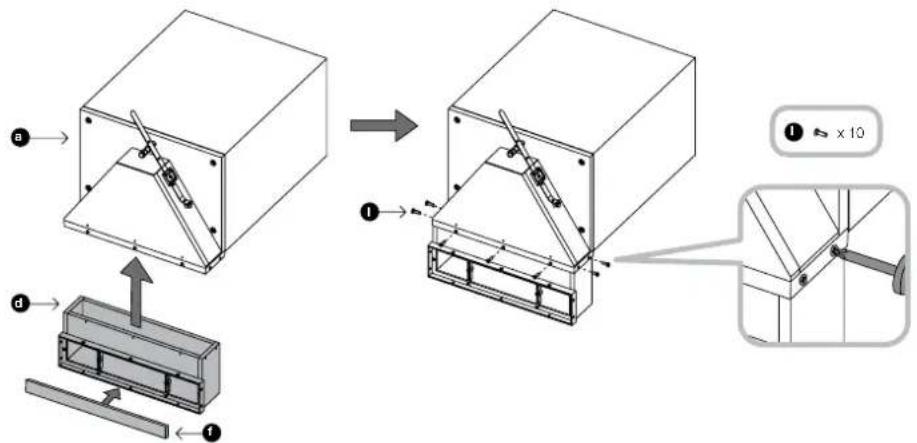

Távolísa el a papír ā egyik öntañodós tòmtó szalag (f) halóldaról árgassza fel az adaptor hangnylásänak a peromé.

Illesse az adaptert (d) a mélysugárzó hangnyiláshož, majd a mellekelt 10db, 4 x 10mm-es cśavar (l) segitsegevel, rögzitse azt (40.abra).

Az illesztésnel élore rögtifert tòmitó szalagok talāhatok. Ezek összenyomódnak mikor felszereli az adaptert a hangnyilára. Amennyiben az adaptorés a hangnyilás furatai nem fedik egymasti, akkor a tomitó szalag nincs elloggé összenyomva.

40. ábra

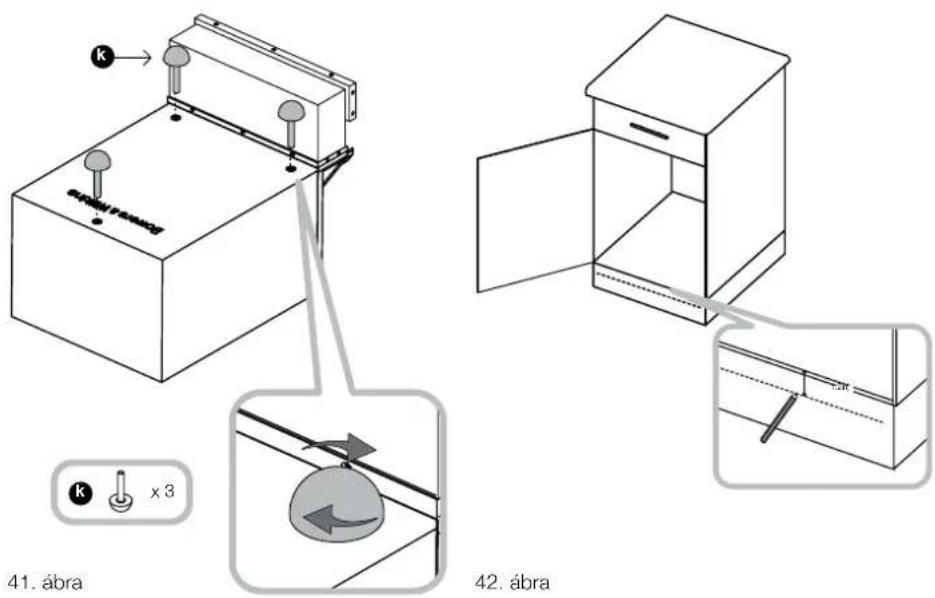

Gyozodjon meg arol, hogy az anyak teljosen le legyenek csavarva a gumliabak (k) menetes szarain. Euzlat cszaraya be teljesen a harom labat a melysugarzo megfeleio furataiba 41, abra

Huzzon egy joló vonalat a labazatra, az also polctol 30mm (1.2in) tavolsagra. A kivagando nylas teete nen lehet a vonal alatt (42.ába).

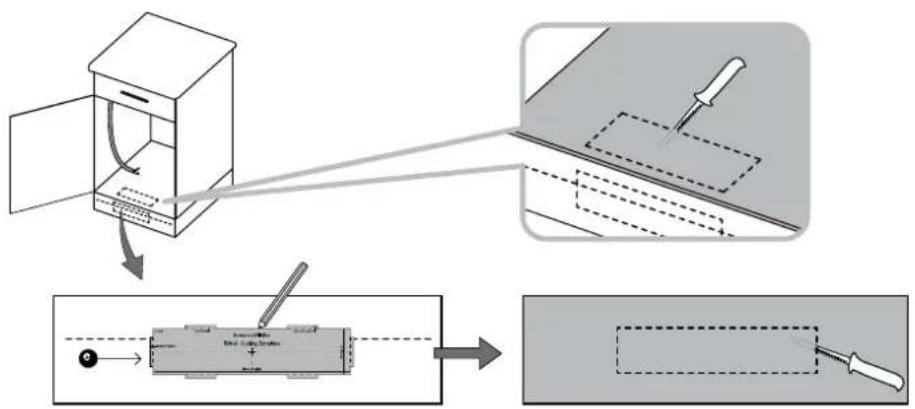

A kivagasi sablont hasznalva jelolie ki a nyllas kiant helyet. Gyzodjon meg arrol, hogy a rajz teteje egenes legyen es a jello vonal felett helyezkedjon el.

Vagia kla labazati nylast, majd vagion egy masik nylast az also polcra is, hogy az adapter beferen. A felso nylas eleje a labazat hatlapjalval legyen egvonalban (43.abra)

Most mar behuzhatja a hangsugarz kabelt.

43. ábra

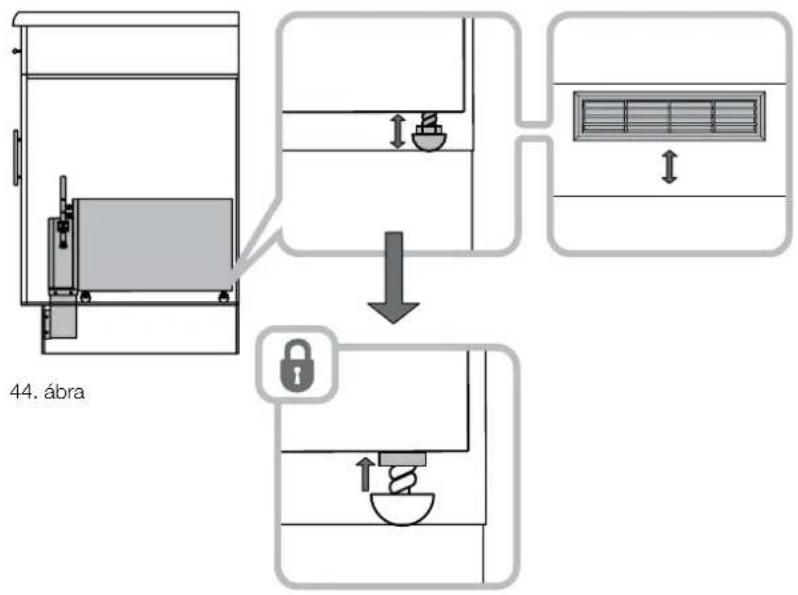

Helyezea a mélysugárzót az also polcra. Ha szükseges csavarja ki a gumilabakat, hogy az adaptor hangnylása es a labazatba klvagot nylás egy vonalba kerüljön. Fogja meg a gumilabakat, amig az anyak segitségével rogztih a mélysugárzó megfelelo poziójal (44, ábra).

Figure 44

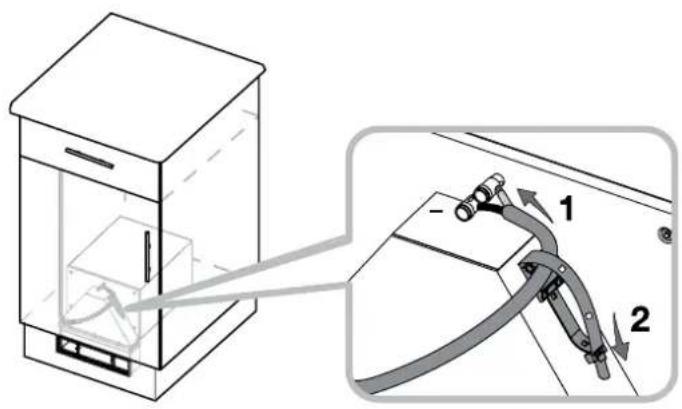

Csupasztfa le a kabelvegeket, majd csatlakoztassa a kabineten talalhato rugos alzatokba, ugyelve a megefelep polaritasra. A zorgest megolzend, a felesiegesenen logo kabela melysugarzon talalhato szontoval rogztiheti (45. abra).

Ha szükséges fesse àt a récsot.

45.ábra

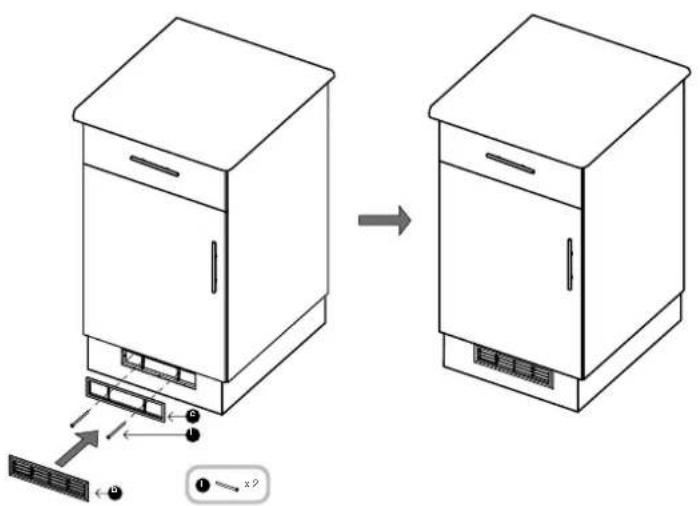

Illessze a hangrylás adaptert (c) a nylasba, majd rögztse az a mellekeit két, M3-as csavarral (i) a hangnyláshoz. No húzza tul a csavarokat. Elófurdulhat, hogy a hangrylás két keresztmerevitőe elhajlik, de az adaptor nem torzulhat el, különben nem tudja a rácsot a helyére illeszteni.

Pattintsa fei a raccot (b) az adaptoerre (c) (46. abra).

46.abra

7 Bejaratasi idoszak

A hangminosog a kezdeti idszakban valtozni fog. Ha a hangsugarz o hideg komyezetben voltarva, akkor Idobe telk, amig a csiapito es feltfuggeszt o anyagok a megfelelo mechanikus tulajdonsagaikat visszanyerik. A hangszorofeltfuggesztesek az eloh nehany ora hasznalat utan szinten bejarotdnak. A vegloges hangminosog olerosheoz szuksgesido a tolarasi feltetektol, es a hasznaiat gyakorsagatol is fugg. Megkozelitole eg hetre van szukseg a homersekleti hatasok stabilzialdasahoz 15 ora hasznaltra, hogy a mechanikus alkatreszek eierjek a tervezett jellemziket.

Ennek ellenere hosszabb bejaratasi idszakokrol is kaptunk hirt (akar egy honap), azonban a hangsugarzo tulajdonsagai enny iido utan marnem valtoznak,Csak a hallgatonak tart hosszabidig az uj hangzás megszokasa.

8 Apolás

A mólysugarzón nom igényel kūlònössebb
karbantartást, azonban idönként vegye le és tiszítisa
meg a rácsot.

Ha mélysugáró a pádio ála került beepitésre, idónkěnt vegye a rácotsj majdorszivózza ki a hangnyllasban lorakodott port étávoiltsa el az esetlegesen beesett törmeleket (35. ábra).
