Az Ön DB sorozatú mélysugárzója különösen magas minőségű hangvisszaadásra képes, melyet körültekintően kell beállítani. Javasoljuk, hogy kezdés előtt gyelmesen olvassa át az útmutatót. A DB sorozat mélysugárzói mind hagyományos sztereó, mind házimozi rendszerekbe is tökéletesen illeszthetőek. Számos olyan funkciót is magukban foglalnak, mely által a mélysugárzók az adott helység paramétereihez, hallgatási pozícióhoz vagy programanyaghoz állíthatóak, nomhangolhatóak. Ezekről a funkciókról röviden a következő bekezdésekben olvashat. Beállítás és vezérlés A DB sorozat mélysugárzói csak a Bowers & Wilkins DB Subwoofer iOS és Android applikációjával állíthatóak és vezérelhetőek, bluetooth kapcsolaton keresztül. Mielőtt elkezdené a mélysugárzó beállítását, kérjük, töltse le és installálja a DB Subwoofer applikációt az iOS vagy Android eszközére. A DB Subwoofer alkalmazás nélkül nem lehetséges a DB sorozatú mélysugárzók használata vagy irányítása. Megjegyzés: A DB Subwoofer App iOS 10 és Android 5 vagy újabb verziókkal működik. A Bluetooth funkciót engedélyezni kell az iOS vagy Android beállításainál. Szoba ekvalizáció A DB sorozatú mélysugárzók automatikusan optimalizálják magukat, hogy illeszkedjenek a hallgatási körülményekhez. Számos bemenet A DB sorozat mélysugárzói RCA Phono és XLR analóg bemenettel is rendelkeznek. A bemenetek akár egyszerre is csatlakoztathatóak és egymástól függetlenül kongurálhatóak, különböző rendszer beállításokhoz. Szint szabályozás A DB sorozat mélysugárzói mind hangerő, mind levágási szint szabályozással rendelkeznek. A levágási szint beállítás lehetővé teszi az optimális illesztést, a különböző források kimeneti szintjeihez, így a mélysugárzó hangereje minden bemeneten illeszkedik a fő hangsugárzók szintjéhez. Aluláteresztő szűrő beállítás A DB sorozat mélysugárzói aluláteresztő szűrő opcióval is rendelkeznek mind az RCA, mind az XLR csatlakozásokhoz. Ha mono (LFE) csatlakozást használ, akkor a mélyhang beállításokat a forráskészüléken kell beállítani. Sztereó alkalmazásoknál az aluláteresztő szűrő karakterisztikája Bowers & Wilkins vagy más hangsugárzó gyártó fő hangfalaihoz illeszthető. Bemenet EQ A DB mélysugárzóknál előre beállított zene vagy lm EQ értékek is használhatók. Egy ötsávos ekvalizer segítségével egyedi beállítások is elvégezhetők. 1a ábra A DB4S elhelyezése sztereó (2.1) rendszereknél 1b ábra A DB1D, DB2D és DB3D elhelyezése házimozi (5.1) rendszereknél

3. A mélysugárzó installálása

3.1 Mielőtt elkezdené

Kérjük, kövesse a kartondobozra nyomtatott kicsomagolási útmutatót. Az Ön DB mélysugárzója nehéz és előfordulhat, hogy egy második ember segítségére is szüksége lesz, hogy a megfelelő pozícióba helyezzék a terméket. Megjegyzés: A kettős kialakítású mélyhangszórók miatt a DB1D, DB2D és DB3D modellek egyedi bútorba való beépítése nem javasolt. Ha mindenképp bútorba szeretné elhelyezni a mélysugárzót, akkor a DB4S modell alkalmasabb erre a célra. Minden esetben győződjön meg arról, hogy a bútor szerkezete képes elviselni a mélysugárzó súlyát és a mélysugárzó oldalaitól, hátlapjától és tetejétől legalább 20cm-es (8inch) távolság biztosított.

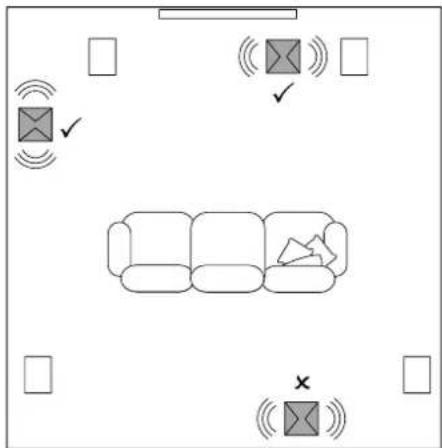

A DB sorozat mélysugárzói sokoldalúbbak, mint a legtöbb mélysugárzó, köszönhetően a szoba EQ rendszerüknek, mely képes kompenzálni a kevésbé ideális pozíciókat is. A legjobb eredmény akkor érhető el, ha a mélysugárzót a két fő hangsugárzó közé vagy csak az egyik környezetében helyezi el. A szoba elrendezése miatt a DB1 oldalfalra, de a hallgató előtti környezetbe való elhelyezése elfogadott. Lehetőleg ne helyezze a mélysugárzót a hallgató mögé. Ha két mélysugárzót használ, akkor azokat lehetőleg a fő hangsugárzók közvetlen környezetébe helyezze el. Az 1a és 1b ábrák mutatják be a helyes elhelyezési módokat. Megjegyzés: A DB1D,DB2D és DB3D modellek hangszórói oldalirányban találhatóak. A DB4S- ben található egy hangszóró, a szoba irányába is nézhet. Megjegyzés: Két mélysugárzó használata egy rendszerben, megnöveli a mélyhangok teljesítményét, a sztereó szétválasztás fenntartásával. Az alacsonyfrekvenciás szobarezonanciákat átlagolja, így nagyobb hangerőszint is elérhető. Kétcsatornás rendszerben való használat esetében, a mélysugárzók csak egy- egy csatorna mélyfrekvenciáit képesek megnövelni, ilyenkor lehetőleg az adott mélysugárzót a fő hangsugárzók közelébe kell elhelyezni. Megjegyzés: Mint minden hangsugárzónak a DB mélysugárzóknak hangját is befolyásolják a falak távolsága. Ha több felület van közel a mélysugárzóhoz, annak hangereje felerősödik. Ezáltal kisebb hangerőszint is beállítható, így nem kell a mélysugárzónak olyan keményen dolgoznia. Miután elhelyezte a mélysugárzót, a hangzását a Szoba EQ funkcióval lehet optimalizálni. Ez a 4.fejezetben kerül ismertetésre.52 MAGYAR

3.3 Mélysugárzó láb opciók

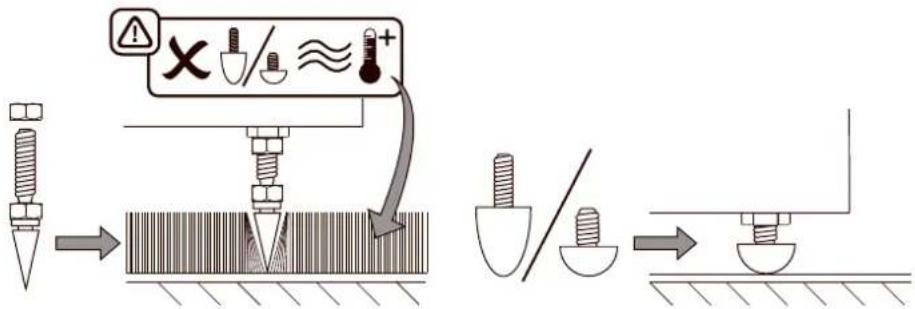

A DB sorozatú mélysugárzók nem használhatók a mellékelt lábak nélkül. A DB sorozatú mélysugárzókhoz elcsatoló és gumiláb, illetve tüske használható. A különböző láb típusokat az alábbiak szerint kell használni:

• A tüskét szőnyeggel borított padlón célszerű használni. A tüske áthatol a szőnyegpadlón, így megvédi a szőnyeget a begyűrődéstől és szilárd alapot biztosít a mélysugárzónak.

• Az elcsatoló láb használatát fa padlóknál javasoljuk. A láb gumírozott része egy bizonyos fokú elcsatolást nyújt a padló és a mélysugárzó között.

• A gumilábat olyan nem szőnyeggel borított padlóhoz javasoljuk, ahol a tüske kárt okozhat a padlóban. Mivel a mélysugárzó hűtőbordái alul helyezkednek el, ezért szőnyeg borítású padló esetén a gumiláb vagy az elcsatoló láb nem alkalmazható. Ahhoz, hogy a lábakat becsavarozza, a mélysugárzót előbb fejjel lefelé kell fordítani. Vigyázzon, hogy ne sértse meg a hangszórókat a mélysugárzó mozgatása közben, továbbá ügyeljen arra is, hogy a kabinet festése ne sérüljön meg. Csavarja be, mind a négy lábat a mélysugárzóba. Tüskék használata esetén először a tüskékre csavarozza fel az ellenanyákat. Az ellenanya segítségével egy-egy tüske magassága beállítható, így biztosítva a billegéstől mentes elhelyezést. Megjegyzés: Különösen a DB1D,DB2D és DB3D modellek esetén fontos, hogy a mélysugárzó a szőnyeg felett helyezkedjen el, hogy megfelelő légáramlás legyen a mélysugárzó hűtőbordája körül. A 2a és 2b ábrák illusztrálják a különböző láb típusokat. Miután a lábakat felszerelte, a mélysugárzó visszafordítható. Vigyázzon arra, hogy a mélysugárzó súlya visszafordításkor ne egy vagy két lábra terhelődjön. Soha ne csúsztassa el a mélysugárzót felszerelt lábakkal. A mozgatáshoz először meg kell emelni. Ha a mélysugárzó billeg az elhelyezés után vagy a szőnyeg vastagsága miatt a tüske nem éri el a padlót, akkor tekerje ki a lábat addig a pozícióig, amíg a mélysugárzó nem billeg. Ezek után húzza meg az ellenanyákat egy 10mm-es villáskulcs segítségével.

3.4 Mélysugárzó előlapok

Az Ön DB mélysugárzójához mellékeltek két, szövet borítású előlapot (A DB4S esetében egy darabot). A mélysugárzó használható velük vagy nélkülük is. Az előlapok mágneses módon csatlakoznak a dobozhoz.

A DB sorozat mélysugárzóit hálózati és jel bemeneti csatlakozással is el kell látni. Opcionálisan 12V trigger és RS232 aljzatok is megtalálhatóak. A 3. ábra mutatja be a DB mélysugárzó csatlakozásait. Hálózati kábel Előfordulhat , hogy több hálózati kábel is megtalálható a mélysugárzójához csomagolva. Használja az országának megfelelő vezetéket. A mélysugárzó működőképes állapotba lép a hálózati kábel csatlakoztatása után, a készenléti kijelző ekkor zölden világít. Megjegyzés: A készenléti kijelző a DB1D,DB2D és DB3D modelleknél az előlapon, a DB4S modell esetében a hátlapon található. Ha a mélysugárzó legalább 20 percig nincs használatban, akkor készenléti módba kapcsol, a kijelző ekkor pirosan világít. Jel csatlakozások A DB sorozat mélysugárzóin sztereó RCA Phono és sztereó szimmetrikus XLR aljzat is megtalálható. A Phono és XLR bemeneteket egymástól függetlenül is lehet használni. Ez a funkció lehetővé teszi, hogy két különböző audió rendszerben használjuk a mélysugárzót, például egy házimozi és egy hagyományos sztereó összeállításban. A bemenetek a DB Subwoofer applikációval változtathatóak. 1 – XLR bemenetek A szimmetrikus aljzatokra olyan előerősítőt vagy audió-videó processzort kell csatlakoztatni, melyek szimmetrikus kimenettel rendelkeznek.

A DB mélysugárzó csatlakozó aljazatai 2b ábra Az elcsatoló vagy gumi lábak használata Megjegyzés: Szimmetrikus csatlakozásokat, ahol a negatív, pozitív jelek és a földelés külön vezetéken futnak, leggyakrabban a professzionális vagy otthoni High- end készülékeknél találunk. A hagyományos aszimmetrikus csatlakozásokhoz képest a szimmetrikus csatlakozás kevésbé érzékeny az interferenciákra és a zajra. 2 – RCA Phono bemenetek Az aszimmetrikus aljzatokhoz olyan előerősítőt vagy audió-videó processzort kell csatlakoztatni, melyek csak aszimmetrikus kimenettel rendelkeznek. Megjegyzés: Ha az előerősítő vagy az audió- videó processzor mono mélysugárzó kimenettel rendelkezik, akkor azt csak az egyik aljzathoz kell csatlakoztatni. Vezérlés csatlakozások A hálózati és a bemeneti aljzatokon felül a DB sorozat mélysugárzói az alábbi vezérlő interfészeket is tartalmazzák: 3 – 12V Trigger 1: 3.5mm jack aljzat A Trigger 1 vezetékes aljzat lehetővé teszi a vezetékkel történő be és készenlét állapotok közti kapcsolást. 4 – 12V Trigger 2: 3.5mm jack aljzat A Trigger 2 aljzaton a mélysugárzó bemenetei közt lehet választani, vezetékes távirányítással. 5 – RS-232: 9-pin D csatlakozó Az RS232 aljzaton a mélysugárzó egy automatizált otthoni rendszerhez kapcsolható. Az Ön Bowers & Wilkins kereskedője bővebb információkkal tud szolgálni az RS232 vezérelt, automatizált rendszerekkel kapcsolatban. 2a ábra A tüskék használata53 MAGYAR

4. Beállítás és irányítás

Az Ön DB sorozatú mélysugárzója csak a DB Subwoofer App segítségével állítható be és irányítható. Ha még nincs letöltve és installálva az applikáció az iOS vagy Android készülékére, akkor ezt most tegye meg. A készülék Bluetooth funkcióját is be kell kapcsolni, hogy csatlakozni tudjon a mélysugárzóhoz. Megjegyzés: A DB Subwoofer program használatához, minimum iOS 10 és Android 5 verzió vagy újabb szükséges. Az iOS és Android beállításaiban a Bluetooth funkciót be kell kapcsolni. Miután a DB mélysugárzóhoz csatlakoztatta a hálózati és jelkábeleket és a kijelző led is zölden világít, hozzákezdhet a beállításokhoz. Az alább felsorolt módon kezdje:

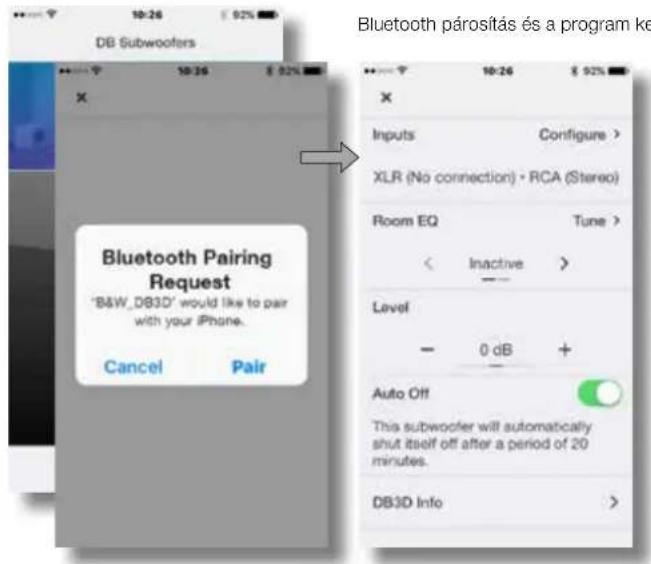

• Indítsa el a DB Subwoofer applikációt és fogadja el a Bluetooth párosítást. Miután a párosítás létrejött, megnyílik a program kezdőoldala.

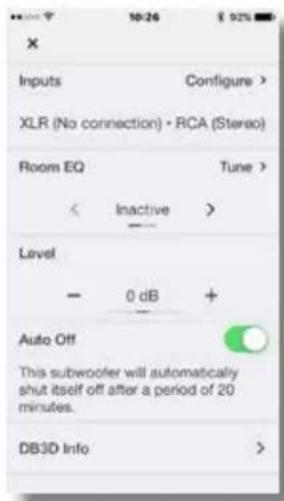

• A kezdőoldalon megtalálható a mélysugárzó hangerőállítás, termékinformáció, auto készenlét opciók és hozzáférés a Szoba EQ optimalizációs folyamathoz. A szoba EQ funkció használata nem kötelező, azonban ez a funkció segít abban, hogy a mélysugárzó optimálisan szóljon a szobájában.

4.1 Bemenetek beállítása

• A bemenetválasztás opció a program kezdőképernyőjén megnyitva egy kongurációs oldalt hoz fel, ahol kiválasztható a Phono vagy XLR bemenetek egymástól független beállítása. Megjegyzés: A beállítási lehetőségek azonosak a Phono és az XLR bemeneteknél. Megjegyzés: A beállítások bemenetfüggőek. Különböző beállítások végezhetőek el mindkét bemeneten. Megjegyzés: Ha két mélysugárzót használ, akkor a bemenet beállítások lehetőleg legyenek ugyanolyanok.

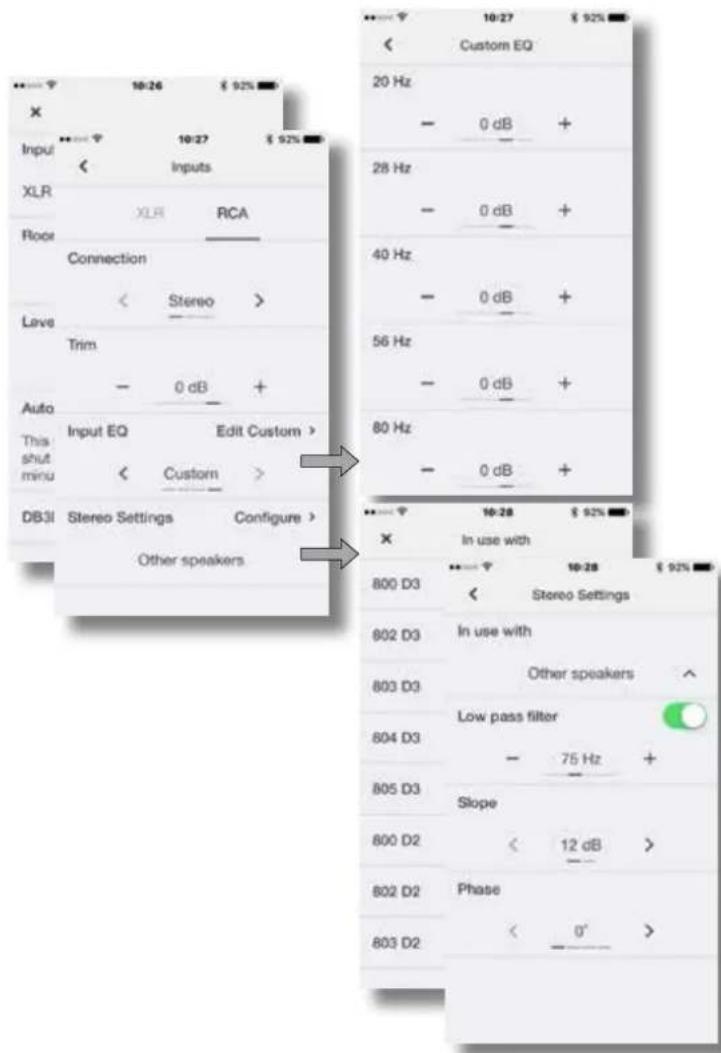

• A bemeneti beállítási lehetőségeket az alábbiakban ismertetjük:

• Csatlakozás: None, Stereo, LFE. Ha a mélysugárzója egy házimozi rendszer mélyhang effekt csatornája, akkor válassza az LFE állást. Ha a mélysugárzója sztereó hangsugárzók mélyhangjának kiegészítésére szolgál, akkor válassza a Stereo pontot. Ha a bemenet nincs használva, válassza a None menüpontot.

• Trim: bemeneti érzékenység. A bemeneti érzékenység először 0dB-es értéken áll. Ha a főoldalon található mélysugárzó hangerőszint tartomány nem volt elegendő, állítson a trim értéken.

• Bemenet EQ: Flat (nincs EQ), Music, Movie, Custom. Válassza a Flat pontot, az EQ nélküli módhoz. Válassza a Music pontot, ha zenei felvételeket hallgat. Mozi programok esetén válassza a Movie pontot, hogy a bemeneti EQ értékek alkalmazkodjanak a mozi módhoz. Ha a Custom módot választja, akkor egy ötsávos EQ oldal jön elő, ahol tetszés szerint beállíthatja a bejövő jel színezetét. Bluetooth párosítás és a program kezdőoldala Bemeneti lehetőségek Egyedi bemeneti EQ Sztereó beállítások: aluláteresztő szűrő választás és konguráció54 MAGYAR

• Sztereó beállítások: Konguráció A Stereo Settings opció csak akkor használható, ha a Stereo bemenetet választotta. Ebben az esetben válassza a Congure pontot a továbblépéshez, mely egy aloldalt nyit meg, ahol lehetővé válik a mélysugárzó aluláteresztő szűrőjének beállítása egy meghatározott Bowers & Wilkins fő hangsugárzóhoz, vagy engedélyezheti az egyedi aluláteresztő szűrő beállítást is.

• Az egyedi aluláteresztő szűrő használata akkor szükséges, ha a fő hangsugárzók nem találhatók a felsorolt Bowers & Wilkins modellek között vagy más márkájú hangsugárzóval rendelkezik. Mindkét esetben az aluláteresztő szűrőt a fő hangsugárzó mélyfrekvenciás karakterisztikájához kell igazítani. A Bowers & Wilkins vagy más hangsugárzó gyártó segít a műszaki információk megadásában.

4.2 Szoba ekvalizáció

Megjegyzés: Ha a rendszerben két mélysugárzó került beépítésre, akkor a szoba EQ folyamatot külön – külön végre kell hajtani.

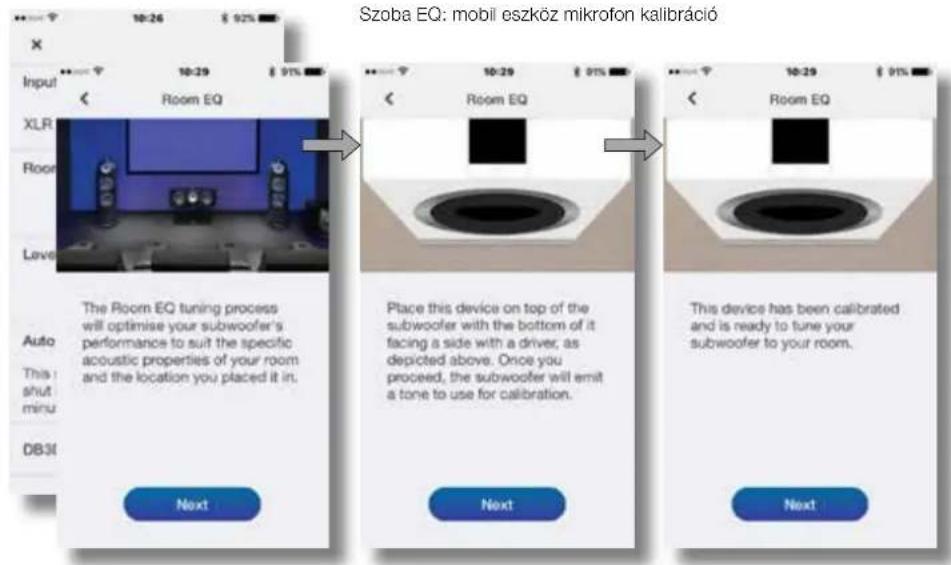

• A szoba EQ folyamat indításához a kezdőképernyőn válassza ki a Tune pontot. A szoba EQ, a mobil eszközének mikrofonját használja, hogy analizálni tudja a mélysugárzó hangját a helységben. Ehhez először a mobil eszköz mikrofonja kalibrálódik. Mialatt a mélysugárzó teszt hangot generál a mobil eszközt az egyik hangszóró közvetlen közelébe kell elhelyezni. Megjegyzés: A mikrofon inkompatibilitások miatt, a szoba EQ nem elérhető minden androidos eszközön. A hivatalosan támogatott eszközök listáját a Bowers & Wilkins weboldal támogatás szekciójában találhatja meg.

• A már bekalibrált mikrofonú mobil eszköz Szoba EQ programja több optimalizációs lehetőséget kínál fel: egyszemélyes hallgatási pozíciót, két vagy háromszemélyes hallgatási pozíciót illetve általános, a szobára érvényes hallgatási pozíciót. Válassza ki az Önnek megfelelőt, majd nyomja meg a Next pontot.

• A mélysugárzó nyolc különböző teszthangot generál, majd a mobileszköz mikrofonját használva a szobában keletkező hangokat megméri és automatikusan beállítja az optimális EQ görbét. Ha a Group (csoport) vagy Room (szoba) hallgatási opciót választotta, akkor a program arra fogja Önt kérni, hogy változtasson pozíciót a nyolc mérés közben.

• Ha befejeződtek a mérések, az eredmény megjelenik a kijelzőn. Ezzel a szoba EQ elkészült. A Next pont kiválasztásával a program visszaáll a kezdőképernyőre. Ha a DB mélysugárzót egy másik helyre teszi, vagy nagyméretű bútor kerül a szobába a szoba EQ folyamatot javasolt megismételni. Szoba EQ: mobil eszköz mikrofon kalibráció Szoba EQ: mérés és analízis55 MAGYAR

5. A mélysugárzó használata

Miután a mélysugárzót sikerült beállítani, készen áll a használatra. Normál, mindennapos használatnál némi nomhangolás szükséges, azonban módosíthatja a mélysugárzó hangerő szintjét, az alapértelmezett bemeneti ekvalizációt vagy másik bemenetet is használhat.

• A mélysugárzó hangerejének állításához használja a program kezdőlapján található gombokat.

• Egy másik bemeneti EQ kiválasztásához lépjen a bemenet beállítási oldalra.

• Egy másik bemenetre való lépéshez, használja a bemenet beállítási oldal gombjait. A mélysugárzó a készenléti gomb megnyomásával kapcsolható készenléti módba. A kijelző ekkor pirosan világít. Kérjük, vegye gyelembe, hogy a DB sorozat mélysugárzói olyan hangerőszintre képesek, hogy az kellemetlen is lehet. Ha kétségei támadnak, csökkentse a hangerőt. Megjegyzés: Ha DB mélysugárzó túlterhelődik a készenléti kijelző pirosan fog villogni. A mélysugárzó hangja változni fog, az első használathoz képest. Ha hideg körülmények között volt tárolva, akkor a meghajtó egységek csillapító és felfüggesztő anyagainak kell egy kis idő, amíg elérik a helyes mechanikai tulajdonságaikat. A meghajtó egység felfüggesztése is lágyulni fog az első órai használat után. A bejáratási idő nagymértékben függ a tárolási kondícióktól és a használat módjától. Nagy általánosságban elmondható, hogy a hőmérsékleti állapotok körülbelül egy hét alatt normalizálódnak, míg a mechanikus alkatrészek 15 óra alatt érik el az ideális állapotukat.

6. Alapértelmezések visszaállítása

A mélysugárzó alapértelmezéseinek visszaállításához nyomja meg háromszor, gyors egymásutánban a készenléti gombot. Ha visszaálltak az értékek, a mélysugárzó kikapcsol. A bekapcsoláshoz nyomja meg a készenléti gombot vagy nyissa meg ismét az applikációt. Megjegyzés: Az alapértelmezések visszaállítása akkor szükséges, ha a vezérléshez használt mobil eszközből törölte a kapcsolatot, vagy ha újra szeretne kapcsolódni a DB sorozatú mélysugárzóhoz.
