NÁVOD K OBSLUZE DB4S BOWERS & WILKINS

Vítejte u Bowers & Wilkins a subwooferů řady DB.

Zakladatel naší společnosti John Bowers věřil, že imaginativní design, inovativní konstrukce a vyspělé technologie představují klíč k lepšímu zážitku z poslechu zvuku v domácím prostředí. A my neustále pokračujeme ve sdílení této jeho víry, která inspiruje každý výrobek, jež navrhujeme.

Před zapojením a prvním spuštěním tohoto elektrickou sítí napájeného přístroje si prosím pozorně přečtěte všechna bezpečnostní upozornění a instrukce, uvedené na přiloženém letáku.

Tento manuál pokrývá všechny subwoofery řady DB.

Dennis & Wilma www.dennis.com Columbus News www.columbus.com www.columbus.com

1. Subwoofer řady DB
2. Napájecí kabel(y)
3. Krycí mřížky reproduktorů
4. Hroty, izolační a gumové nožičky
5. Balíček dokumentů

2. Představení

Subwoofer řady DB je schopen dosahovat špičkových parametrů reprodukce, vyžaduje však pečlivou instalaci. Proto doporučujeme, abyste si udělali chvili čas pro přečtení této přiručky předtím, než proces instalace a nastavení zahájite.

Subwoofery řady DB1 nabízí velmi výkonnou reprodukci hlubokých tónů jak pro vicekanálový systém domácíno kina, tak konvenční stereo audiosystémy. Zahrnuji širokou škálu vlastnosti, které zlepšují jejich všestrannost a umožňují jemné doladění parametrů podle poslechové místnosti, typu instalace a poslechového materiálu. Tyto vlastnosti a přednosti jsou stručně popsány v následujících odstavcích:

Ovládání a uživatelské rozhraní

Subwoofer řady DB je možno nastavovat a ovládat pouze přes Bluetooth, pomocí aplikace Bowers & Wilkins DB Subwoofers, dostupné pro iOS a Android zařízení.

Před začátkem instalace subwooferu si tedy nejprve do vašeho pro iOS či Adroid zařízení stáhněte a nainstalujte aplikaci DB Subwoofers, bez které není možné subwoofer použivat.

Poznámka: Aplikace DB Subwoofers vyžaduje iOS verze 10 či vyšší a Android verze 5 či vyšší. V nastavení iOS či Android zařizení je třeba aktivovat Bluetooth.

Ekvalizace dle místnosti

Subwoofer řady DB dokáže automaticky optimalizovat svou charakteristiku vzhledem k akustickým vlastnostem místnosti.

Několik vstupů

Subwoofery řady DB jsou vybaveny nesymetrickým (RCA) i symetrickým (XLR) stereofonním vstupem. Vstupy lze zapojit současně a pak je nezávisle konfigurovat pro rozdílné systémové aplikace.

Nastavitelná úroveň

Subwoofery řady DB jsou vybaveny možnostmi pro nastavení úrovně a doladění citlivosti. Doladění citlivosti se používá pro optimální srovnání rozdílných úrovní zdrojů, także hlasitost subwooferu je pak stejná pro všechny vstupy.

Nastavení frekvence dolnopropustného filtru

Subwoofery řady DB poskytují možnosti nastavení dolnopropustného filtru u stereofonní konfigurace jak pro RCA nesmetrický, tak pro XLR symetrický vstup. Při monofoním propojení (LFE) se předpokládá, že filtraci obstará bass management ve zdrojovém komponentu. Pro stereofonní instalaci tedy lze přízpůsobit charakteristiku filtru konkrétním hlavním reprosoustavám od Bowers & Wilkins, ale také reprosoustavám jiných výrobců, dle jejich parametrů.

Vstupní ekvalizér

Subwoofery řady DB poskytují možnost volby ekvalizace podle toho, zda je přehráván hudební, či filmový materiál. Je k dispozici také pět uživatelských předvoleb.

3. Instalace subwooferu

3.1 Než začnete

Postupujte prosím dle instrukcí pro vybalení přístroje, uvedených na vnějším obalu.

Subwoofer řady DB1 je těžký, proto vám velmi doporučujeme, abyste jej vybalovali co nejbliže místa jeho předpokládané instalace a to s pomocí druhé osoby.

Poznámka: Modely DB1D, DB2D a DB3D mají dva reproduktory umístěné po stranách a proto u nich nedoporučujeme instalaci do na zakázku vyráběného nábytku. Pokud je taková instalace nezbytná, je lepší použit raději více subwooferů DB4S. V každém připadě musí být struktura nábytku adekvátní hmotnosti subwooferu či subwooferů a po stranách, stejně jako nad i za subwooferem by měla být mezera minimálné 20cm.

3.2 Umístění

Umístění subwooferu řady DB je variabilnější, než v případě většiny jiných subwooferů, protože díky jeho ekvalizačním možnostem lze kompenzovat různé efekty vzniklé akustikou.

Nieméně nejlepších výsledků lze docílit při umístění subwooferu řady DB mezi levou a pravou reprosoustavu, nebo do blízkosti jedné z nich. Umístění subwooferu na stranu, avšak stále v prostoru před posluchačí, představuje přijatelný kompromis, pokud to diktují domácí podmínky. Doporučujeme vám však, abyste se vyhnuli umistění subwooferu za posluchače.

Obrázek 1a Umístění modelu DB4S pro stereofonní systém.

Budete-li chít používat dva subwoofery DB1, je nejvhodnější, jestliže jeden z nich umístře do blízkosti levé reprosoustavy a druhý do blízkosti pravé reprosoustavy. Umístění subwooferu znázorňují obrázky 1a a 1b.

Poznámka: Modely DB1D, DB2D a DB3D by měly být orientovány tak, aby jejich reproduktory směrovaly do stran. U modelu DB4S má reproduktor směrovat dopředu, k poslechovému polí.

Poznámka: Použitím dvou subwooferů v jediné instalaci se může zlepšit reprodukce zachováním stereofonní separace i na nejnižších frekvencích, zprůměrováním účinku nízkofrekvenčních rezonancí místnosti a umožněním vyšší maximální úrovně hlasitosti. V případě použití dvou subwooferů pro dvoukanálový audio systém se však stereofonní separace zlepší pouze tehdy, pokud je subwoofer pro každý kanál umístěn v blízkosti příslušné hlavní reprosoustavy.

Poznámka: Tak, jako u všech ostatních reprosoustav platí, že i zvuk subwooferu je ovlivněn blízkostí stěn místnosti. Hlasitost hjubokých tónů se blízkostí ploch (stěn) zvyšuje. Čím více odrazů pocházi z místnosti, tím nižší hlasitost lze nastavit, a tím méně obtižně subwoofer pracuje.

Máte-li subwoofer finálně umístěn, lze jeho reprodukci optimalizovat pomocí funkce Room EQ. To je popsáno v části 4.

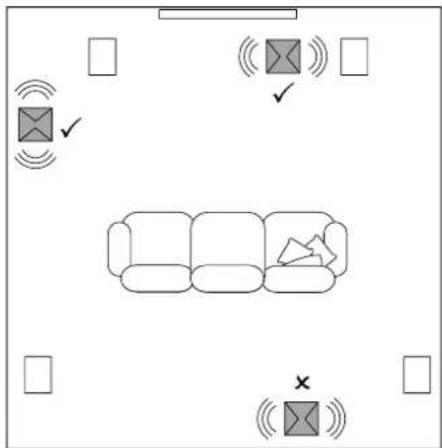

Obrázek 1b

Umístění modelů DB1D, DB2D či DB3D pro systém domácího kina (5.1).

Subwoofery řady DB nesmí být instalovány bez jedné z variant dodávaných nožiček.

Subwoofery řady DB nesmí být používány bez hrotů čí izolačních nebo gumových nožiček. Pří výběru správné z těchto tři možnosti pro vaši instalaci subwooferu řady DB se lze řídit podle následujících řádků;

• Hroty jsou zamýšleny pro instalaci, kdy má být subwoofer umístěn na podlaze kryté kobercem. Dokážou totiž kobercem proniknout až k pevnému povrchu a zajistí tak stabilní ustavení.
• Izolační nožičky jsou navrženy pro plovoucí dřevěné podlahy, kde bez poškození jejich povrchu zajištují co největší izolaci proti přenosu vibrací.
• Gumové nožičky lze použít pro podlahy s tvrdým povrchem bez koberce, u kterých by v případě hrotů hrozilo poškrábání povrchu.

Z důvodu umístění chladiče subwooferu směrem dolů, není možné při instalaci na koberec používat izolační či gumové nožičky.

Pro montáž nožiček či hrotů je nutno nejprve subwoofer DB1 opatrně obrátit dnem vzhůru. Dávejte přítom pozor, aby nedošlo k poškození membrán reproduktorů a dbejte na to, aby v této obrácené poloze subwoofer spočival na ploše, která nezpůsobí poškození jeho povrchové úpravy.

Upevněte hroty nebo nožičky zašroubováním do čtyř otvorů na spodní ploše subwooferu. V případě hrotů našroubujte matice až na konec závitu směrem ke špičce a pak hroty zašroubujte do otvoru na spodní ploše subwooferu. Matice slouží k zajištění hrotu, v případě, že je nutné hrot ze závitu základny povyšroubovat, aby se docílilo větší mezery mezi kobercem a subwooferem, nebo se zabránilo kolébání subwooferu.

Poznámka: V případě DB1D, DB2D či DB3D je důležité subwoofer pomocí hrotů nadzvednout nad koberec tak, aby bylo zajištěno proudění vzduchu kolem spodního chladícího panelu subwooferového zesilovače.

Jednotlivé druhy nožiček znázorňují obrázky 2a a 2b.

Po upevnění hrotů či nožiček můžete subwoofer opět obrátit do správné polohy (na hroty či nožičky). Při obracení subwooferu do správné polohy však dejte pozor, aby celá hmotnost subwooferu nespočivala pod úhlem na jedné nebo dvou nožičkách či hrotech.

Nikdy neposouvejte subwoofer s namontovanými hroty či nožičkami po zemi. Má-li být přemístěn, je třeba jej nazvednout.

Pokud so subwoofer po konečném umístění na podlahu kolébá, nebo pokud se kvůli tlouštce koberce hroty nedostanou do styku s podlahou pod kobercem, nastavle příslušnou nožku tak, aby se subwoofer přestal kývat a byl v pevné poloze. Po dokončení nastavování utáhněte všechny matice proti spodní ploše subwooferu 10mm klíčem.

3.4 Mřížky subwooferu

Subwoofer řady DB je dodávám s odnímatelnými krycími mřížkami reproduktorů (v případě DB4S je mřížka jen jedna), zhotovenými z průzvučné tkaniny. Mřížky jsou uchyceny magneticky a subwoofer lze provozovat s mřížkami i bez nich.

3.5 Připojení

Subwoofer řady DB vyžaduje připojení k napájecí sítí a audio propojení ke zdroji signálu. Navíc jsou zde terminály pro případné připojení ke 12V spinání a řídícímu systému, využívajícímu terminál RS232. Subwooferový panel s terminály je znázorněn na obrázku 3.

Napájení

K vašemu subwooferu DB1 může být příbaleno několik různých typů sitových napájecích kabelů. Použjite takový sitový napájecí kabel, který je vhodný pro sitové zásuvky ve vaší zemi (oblasti). Bezprostředně po připojení k napájení přejde subwoofer do pracovního režimu, což je indikováno zelenou kontrolkou na tlačitku pro zapínání.

Poznámka: U modelů DB1D, DB2D a DB3D je tlačitko pohotovostního režímu (Standby) umístěno na čelním panelu, zatímco u modelu DB4S je na zadním panelu.

Pokud subwoofer zůstane více jak 20 minut nepouživán, přejde do pohotovostního režimu a kontrolka začne svítit červeně.

Signálové připojení

Subwoofer je vybaven stereofonním nesymetrickým RCA vstupem a stereofonním symetrickým XLR vstupem. Oba tyto vstupy je možné používat nezávisle a přepínat mezi ními. To umožňuje subwooferu, aby byl připojen současně ke dvěma systémům – například k systému domácího kina a zároveň ke klasickérnu stereu. Volba vstupu se provádí přes aplikaci DB Subwoofer.

1 - XLR vstup

Symetrický vstup je určen pro použití s předzesilovači nebo audiovizuálními procesory, které poskytují symetrický stereofonní audio výstup.

Poznámka: Symetrické zapojení, kde jsou záporné, kladné a uzemňovací signály přenášeny prostřednictvím samostatných vodičů, je běžné u profesionálního audio zařízení a u některých domácích high-end audio zařízení. Symetrické zapojení je podstatně odolnější proti rušení a šumu ve srovnání s nesymetrickým zapojením.

2 - RCA vstup

Nesymetrický stereofonní vstup je určen pro použití s těmi předzesilovači a AV procesory, které jsou vybaveny pouze nesymetrickým výstupem.

Poznámka: Má-li váš předzesilovač, nebo AV procesor pouze monofonní subwooferový výstup, připojte jej u subwooferu jednoduše do jedné ze zdířek stereofonního vstupu.

Propojení pro ovládání

Mimo terminálů pro napájení a signálové propojení disponují subwoofery řady DB ještě následujícími terminály pro ovládání:

3 - 12V Trigger 1: 3.5mm jack zdířka

Zdířka Trigger 1 (Spínaný vstup 1) umožňuje zapnutí subwooferu a vypnutí do pohotovostního režimu.

4 – 12V Trigger 2: 3.5mm jack zdířka

Zdířka Trigger 2 (Spínany vstup 1) umožňuje kabelové ovládání pro přepnutí vstupu.

Konektor rozhraní RS-232 umožňuje začlenit subwoofer do automatizovaných domácích systémů dálkového ovládání. Vás prodejce Bowers & Wilkins vám poskytne případné další informace, týkající se automatizovaných domácích systémů s rozhraním RS232.

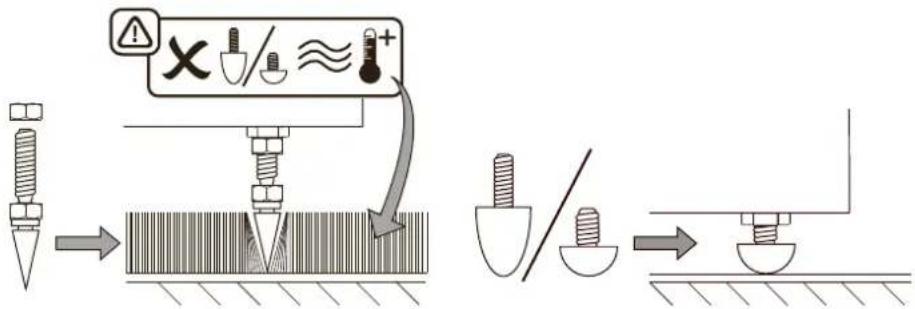

Obrázek 2a

Použiti hrotů

Obrázek 2b

Použití izolačních a gumových nožiček

Obrázek 3

Terminálový panel DB subwooferu

4. Nastavení a ovládání

Nastavení a ovládání subwooferu řady DB je možné pouze pomocí aplikace DB Subwoofers. Nemáte-li ještě tuto aplikaci staženou a nainstalovanou do vašeho iOS či Android zařízení, učiňte tak prosím nyní. Pro připojení vašeho iOS či Android zařízení k subwooferu je nutné, abyste si na zařízení aktivovali Bluetooth.

Poznámka: Aplikace DB Subwoofers vyžaduje iOS verze 10 či vyšší a Android verze 5 či vyšší. V nastavení iOS či Android zařízení je třeba aktivovat Bluetooth.

Je-li subwoofer po kabelech připojen k napájení i zdroji signálu, zapněte jej pomocí tlačitka do pracovního režimu, což je indikováno zelenou kontrolkou. Pro započetí nastavování postupujte dle níže popsanych kroků:

• Otevřete aplikaci DB Subwoofers a potvrďte Bluetooth párování. Jakmile dojde ke spárování, zobrazí aplikace domovskou stránku.
• Domovská stránka umožňuje doladění úrovně subwooferu, zobrazuje informace o přístroji, nabízí možnosti auto-standby (automatické vypinání) a poskytuje přístup k nastavování ekvalizace Room EQ. Použití funkce Room EQ není nezbytné, nicméně vám tato funkce zaručí optimální přednes subwooferu ve vaší místnosti.

4.1 Nastavení vstupu

- Volbou položky Inputs (vstupy) na domovské stránce aplikace se otevře na konfigurační stránka, která umožňuje separátně pro nesymetrický (RCA) či symetrický (XLR) vstup nastavit požadované preference. Následným výběrem jednoho ze vstupů se také daný vstup stane aktivním.

Poznámka: Dostupné možnosti nastavení jsou pro nesymetrický (RCA) či symetrický (XLR) vstup stejné.

Poznámka: Nastavení je pro každý vstup samostatné. Lze tedy každému ze vstupů nastavit jiné parametry.

Poznámka: Jsou-li v systému použity dva subwoofery, měly by být jejich vstupy nakonfigurovány stejně.

• Možnosti nastavení u vstupů jsou popsány v následujících bodech:
• Connection (připojení): None, Stereo, LFE. Používáte-li subwoofer pro reprodukci separátního kanálu nízkofrekvenčních efektů v systému domáciho kina, zvolte LFE. Pokud subwoofer používáte pro rozšíření nízkofrekvenčního pásma vašich reprosoustav ve stereofonním systému, zvolte Stereo. Není-li vstup k ničemu zapojen, zvolte None.
• Trim (doladění): Vstupní citlivost. Začněte s citlivostí nastavenou na 0dB. Citlivost doladěte v případě, že klasická regulace úrovně subwooferu na domovské stránce neposkytuje vhodný rozsah.
• InputEQ (vstupní ekvalizér): Flat (bez EQ), Music, Movie, Custom. Nechcete-li ekvalizaci používat, zvolte Flat. Pokud ekvalizér používat chcete, zvolte jednu z následujících možností. Pro přehrávání hudebního obsahu je optimální EQ režim Music. Režim Movie je zase ideální pro reprodukci domáčího kina. Zvolite-li EQ režim Custom, zobrazí aplikace pětipásmový ekvalizér, který vám umožní nastavit ekvalizaci dle vlastního vkusu.

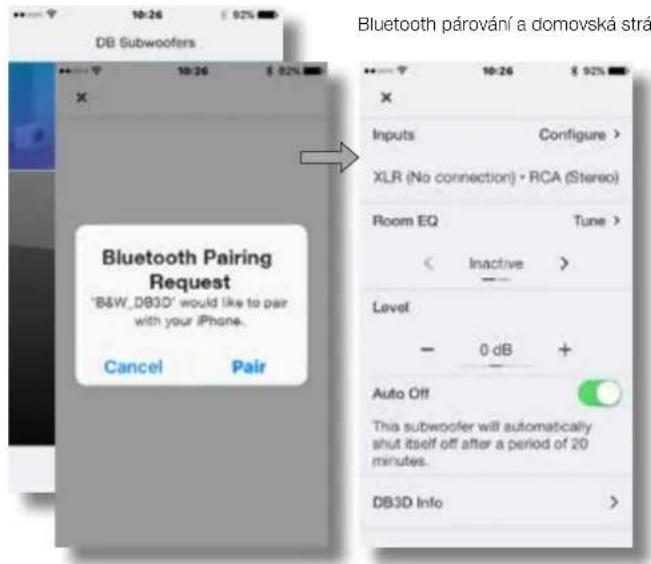

Bluetooth párování a domovská stránka aplikace

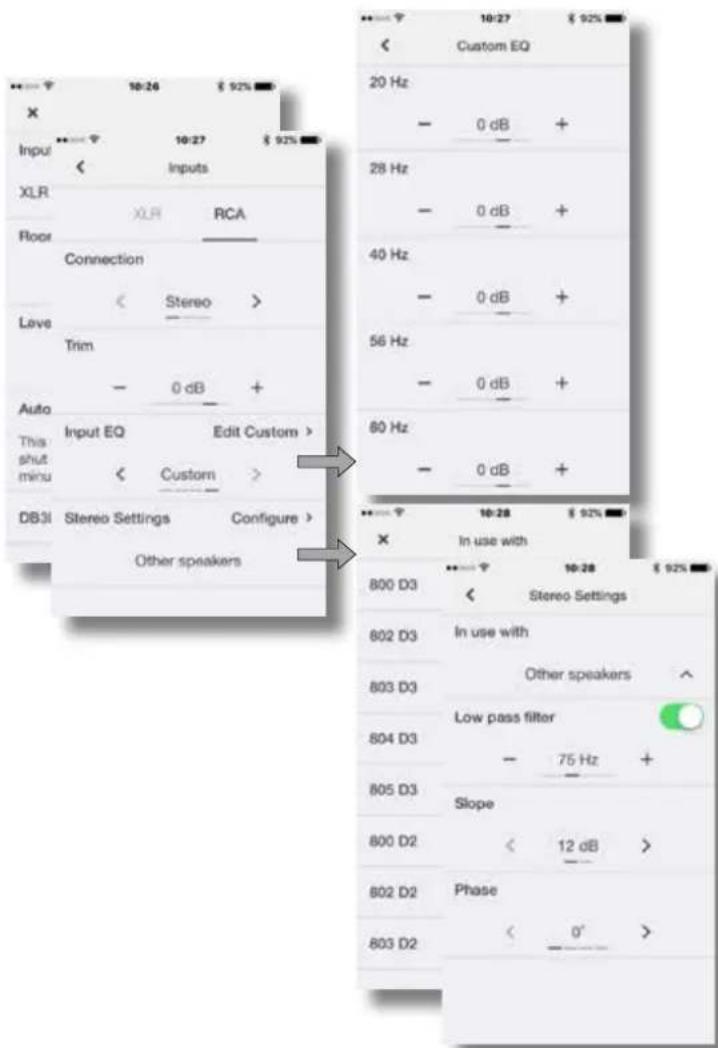

Možnosti vstupu Vlastní EQ křivka

Input XLR XR Floor Connection Love Trim Auto This shut minu DB3I Stereo Settings Edit Custom > Custom > Configure > Other speakers 10:26 € 92% 10:27 € 92% < Custom EQ 20 Hz - 0 dB + 28 Hz - 0 dB + 40 Hz - 0 dB + 56 Hz - 0 dB + 80 Hz - 0 dB + 10:28 € 92% In use with 800 D3 < Stereo Settings 802 D3 In use with 803 D3 Other speakers ^ 804 D3 Low pass filter - 75 Hz + 805 D3 Slope 800 D2 < 12 dB > 802 D2 Phase 803 D2 < 0° >

• Stereo Settings (nastavení pro stereofonní systém): Configure (konfigurace). Volba Stereo Settings je dostupná pouze tehdy, je-li v připojení vstupu (Connection) nastaveno Stereo. V tomto případě se po volbě Configure otevře stránka, umožňující nastavit frekvenci dolnopropustného filtru bud přímo dle modelu hlavních reproduktorů Bowers & Wilkins, nebo zadáním specifických parametrů.
• Pro nastavení filtru tedy zvolte patřičný model reprosoustav Bowers & Wilkins, nebo zadejte parametry manuálně. V každém případě by dolnopropustný filtr měl být nakonfigurován tak, aby navazoval na frekvenční charakteristiku hlavních reprosoustav. Patřičné informace o frekvenční charakteristice předních reprosoustav byste měli získat od jejich výrobce, at jíž je jím Bowers & Wilkins nebo jiná firma.

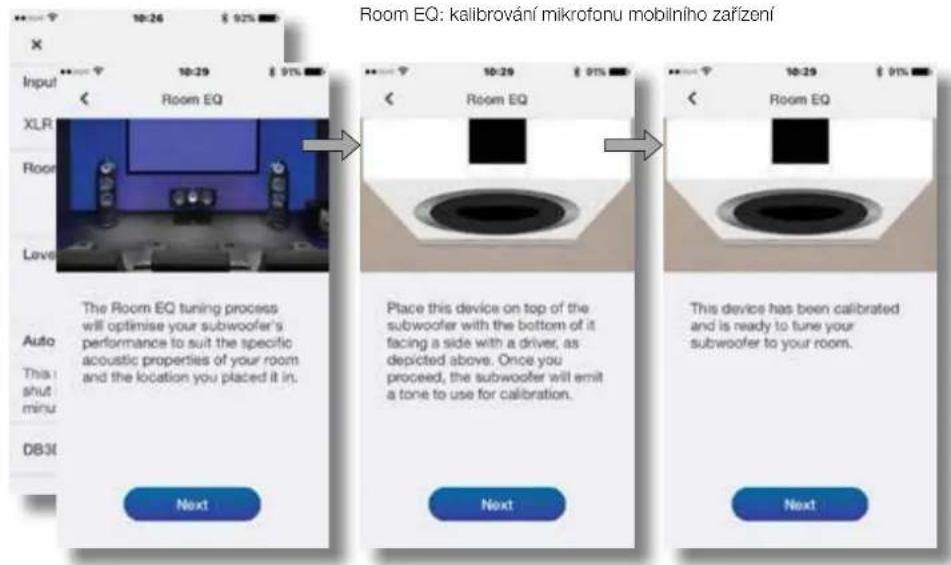

4.2 Ekvalizace místnosti

Poznámka: Pokud použiváte dva subwoofery, musí být procedura Room EQ vykonána u každého z nich zvlást.

• Pro započetí procedury Room EQ zvolte na domovské stránce aplikace položku „Tune“. Funkce Room EQ využívá pro analýzu zvuku subwooferu mikrofon vašeho mobilního zařízení a prvotním požadavkem je kalibrování tohoto mikrofonu. To lze provést umístěním mobilního zařízení co nejblíže jednoho z reproduktorů subwooferu, zatímco subwoofer generuje testovací signál.
  Z důvodů nekompatibility mikrofonu není funkce Room EQ u některých mobilních zařízení Android dostupná. Seznam autorizovaných zařízení naleznete na internetovách stránkách podpory Bowers & Wilkins.
• Po kalibrování mikrofonu nabízí aplikace možnost optimalizace zvuku subwooferu pro jedno konkrétní poslechové místo (jeden posluchač – Individual), pro širší pole (dva až tři posluchači – Group), nebo pro plošný poslech napřič celou místností (Room). Zvolte preferovanou možnost a stiskněte Next.
• Subwoofer bude generovat sérii osmi samostatných testovacích signálů a bude přítom používat mikrofon mobilního zařízení ke snímání zvuku v místnosti, aby následně automaticky optimalizoval ekvalizační křivku. Pokud byla zvolena možnost optimalizace pro skupinu posluchačů (Group), nebo pro plošný poslech (Room), bude vás aplikace vyzývat k přemístění mikrofonu, dokud neziská osm měření.
• Jakmile budou měření kompletní, zobrazí aplikace výsledky. Tím bude nastavení Room EQ hotovo. Stisknutím Next se v aplikaci navrátíte na domovskou stránku.

Dojde-li později k přemístění subwooferu, nebo velkých kusů nábytku v místnosti, měli byste celou proceduru Room EQ zopakovat.

Po patřičném nastavení je subwoofer připraven k provozu. Obvykle by nemělo být třeba provádět žádné větší korekce, nicméně možná budete chtít doladit úroveň subwooferu, použit jiný ekvalizační režim, nebo zvolit jiný vstup.

• Pro doladění úrovně (hlasitosti) subwooferu použijte ovládání úrovně na domovské stránce aplikace
• Pro přepnutí ekvalizačního režimu zvolte patřičný režim na stránce nastavování vstupů.
• Pro přepnutí na jiný vstup zvolte patřičný vstup na stránce nastavování vstupů.

Pro vypnutí subwooferu do pohotovostního režimu stiskněte tlačítko Standby. Kontrolka na tlačítku začne svítit červeně.

Pamatujte prosím, že váš subwoofer je schopen takové úrovně hlasitosti, která může i obtěžovat. V případě jakýchkoli problémů úroveň snižte.

Poznámka: Dojde-li k přetlžení subwooferu, začne jeho kontrolka červeně blikat.

Zvuk subwooferu DB1 se může v průběhu počátečního období poslechu mírně změnit. Zvláště pokud byl subwoofer skladován v chladném prostředí, může určitou dobu trvat, než materiály a prvky použité v samolých reproduktorech docilí svých optimálních mechanických vlastností. V průběhu prvních hodin provozu se rovněž uvolní závěsy membrán. Doba, během níž dojde k dosažení nojlepšího výkonu reproduktoru, závisí na podmínkách předchoziho skladování a na způsobu používání. Pro stabilizování vlivů teploty bude třeba přibližně jeden týden, a přibližně 15 hodin průměrného používání bude třeba, než mechanické součásti dosáhnou svých předpokládaných konstrukčních charakteristik.

6. Obnovení továrního nastavení

Pro vyresetování subwooferu na hodnoty nastavené z výroby, stiskněte v rychlém sledu tříkrát po sobě tlačítko Standby. Po dokončení resetu se subwoofer vypne do pohotovostního režimu. Pro jeho zapnutí použijte opět tlačítko Standby, nebo jej zapněte pomocí aplikace.

Poznámka: V případě resetu DB subwooferu do továmlho nastavení bude na zařízení s ovládací aplikací nutné u subwooferu zvolit "zapomenout" a v případě potřeby jej znovu připojit.

7. Čištění

Povrch subwooferu otírejte čistou jemnou utěrkou, která nepoušti vlákna. Budete-li chtit použit čisticí prostředek, naneste jej nejprve na utěrku, nikoli přímo na subwoofer. Nejprve vyzkoušejte použiti na malé ploše, protože některé čisticí prostředky mohou některé povrchy poškodit. Vyvarujte se použivání čisticích prostředků, které jsou abrazivní nebo které obsahuji kyselinu, alkalické či antlbakteriální složky.

8. Podpora

Pokud budete se subwooform řady DB potřebovat pomoci, navštivte prosím naše stránky pro podporu, které naleznete zde.

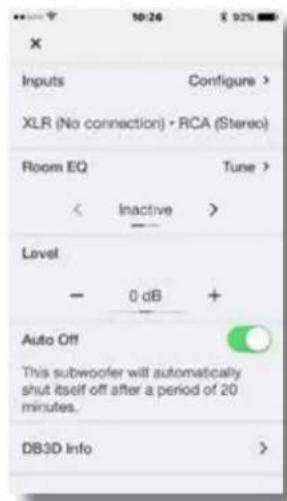

Domovská stránka
