РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DB4S BOWERS & WILKINS

Добро пожаловать и благодарим за приобретение активного сабвуфера Серии DB компании Bowers & Wilkins!

Наш основатель, Джон Бауэрс, верил в то, что творческий подход в проектировании, новаторская конструкция и передовые технологии смогут открыть людям путь к подлинному звучанию в доме. Мы продолжаем разделять его веру, и она вдохновляет нас при проектировании всех новых продуктов.

Прежде чем приступить к подсоединению и работе с этим устройством, получающим питание от электрической сети, пожалуйста, прочтите внимательно Важные инструкции по безопасности, содержащиеся в прилагаемой листовке, и соблюдайте их.

В этой инструкции описываются все сабвуферы серии DB.

Dennis & Wilma www.dennis.com Columbus News www.cumbus.com www.cumbus.com

1. Содержимое упаковки

1. Сабвуфер серии DB
2. Сетевой шнур
3. Защитная решетка (гриль)
4. Шипы, виброизолирующие споры и резиновые ножки
5. Комплект Руководств

2. Введение

Сабвуфер Серии DB – это экстремально высококачественный продукт, который вознаградит вас своим звучанием при продуманной инсталляции. Мы предлагаем вам уделить немного времени на прочтение инструкции, прежде чем приступить к установке.

Сабвуфер Серии DB может быть использован для улучшения передачи низких частот как в обычных стерео, так и в многоканельных системах домашнего театра. Он оснащен впечатляющим набором функций, усиливающих его универсальность и позволяющих тонко настроить параметры в соответствии с комнатой прослушивания, программным материалом и типом инсталляции. Эти функции квратке объясняются в следующих параграфах:

Настройка и управление

Сабвуфер Серий DB рассчитан на настройку и управление через Bluetooth с помощью специального приложения Bowers & Wilkins DB Subcoolers для iOS и Android мобильных устройств.

Прежде чем начать установку и конфигурирование вашего сабвуфера Серии DB, пожалуйста, скачайте и установите приложение DB Subwoofers на вашем iOS или Android устройстве. Без этого приложения невозможно настроить и сконфигурировать сабвуфер Серии DB.

Примечание: приложение DB Subwoofers требует iOS версии 10 и Android версии 5 или новее. Функция Bluetooth должна быть включена в установках iOS или Android устройства.

Эквализация помещения

Сабвуферы Серии DB могут оптимизировать свои характеристики в зависимости от акустики комнаты прослушивания.

Несколько входов

Сабвуферы Серии DB оснащены как RCA, так и балансными XLR разъемами стерео аналоговых входов. Эти входы могут быть использованы одновременно и независимо сконфигурированы для различных применений в системах.

Регулировка уровня громкости

Сабвуферы Серии DB имеют как регулировку уровня громкости, так и регулируемую чувствительность по входу. Регулировка чувствительности позволяет оптимально согласовать его с источниками разного выходного уровня, а также чтобы выровнять громкость сабвуфера с громкостью главных акустических систем для всех аходов.

Настройка фильтра низких частот

Сабвуферы Серии DB имеют несколько опций фильтра низких частот для стерео конфигураций, причем как для RCA, так и XLR входов. При использовании моно (LFE) подсоединения необходимо использовать функции управления басом компонента-источника. Для стерео систем характеристики фильтра низких частот можно согласовать либо с конкретными главными колонками Bowers & Wilkins, либо с акустическими системами других производителей.

Эквализация отдачи сабвуферов

Сабвуферы Серии DB имеют несколько вариантов эквализации (пресетов), чтобы их звучание соответствовало характеру музыки и звуковым дорожкам фильмоз. Они оснащены также 5-полосным графическим эквалайзором, который позволяет создавать заказную частотную характеристику.

3. Инсталляция вашего сабвуфера Серии DB

3.1 Перед установкой

Пожалуйста, следуйте указаниям инструкций по распаковке, напечатанным на упаковке сабвуфера.

Сабдуфер Серии DB имеет большой вес, и поэтому мы настоятельно рекомендуем распаковывать его вдвоем, вблизи от места окончательной установки.

Примечание: Вaidu конструкции с двумя драйверами, сабуферы DB1D, DB2D и DB3D не рекомендуется встраивать в сделанную на заказ мебель. Если установка в мебель все же необходима, несколько сабуферов DB4S смогут обеспечить более удовлетворительное решение. В любом случае следует убедиться, что мебель достаточно прочная, чтобы выдержать вес сабуфера (или сабуферов) и обеспечивает не менее 20-см расстояние от стенок по бокам, вверху и сзади сабуфера.

3.2 Размещение

Сабвуферы Серии DB более универсальны, чем большинство сабвуферов, в части размещения, благодаря встроенной системе эквализации и оптимизации Room EQ, которая в некоторой степени способна скомпенсировать неидеальный выбор места.

Однако, наилучшие результаты будут получены, если Серии DB установить между левой и правой колонками или поблизости одной из них. Размещение сабвуфера сбоку, но все еще перед слушателями – это приемлемый компромисс, если домашняя обстановка диктует такой вариант, но мы рекомендуем вам избегать установку сабвуфера позади слушателей.

Если необходимо использовать два сабвуфера Серии DB, то лучше всего один расположить рядом с левой колонкой, а второй – рядом с правой. На Diagram 1a и 1b показано размещение сабвуфера.

Примечание: модели DB1D, DB2D и DB3D должны быть ориентированы так, чтобы их басовые драйверы были направлены абок. DB4S должен быть ориентирован так, чтобы его единственный драйвер был направлен в комнату.

Примечание: Использование двух или более сабуферов в одной инставляции может улучшить качество звучания за счет сохранения разделения стерео каналов и на низких частотах, усреднения влияния низкочастотных резансансов помещения и обеспечит более высокий максимальный уровень громкости. Кроме того, а случае использования двух сабуферов в 2-канальной аудиосистеме, стерео разделение также может быть улучшено вплоть до самых низких частот, но только тогда, когда каждый канал будет иметь свой собственный сабуфер, расположенный поблизости от соответствующей сателлитной колонки.

Примечание: Как и для любой АС, близость границ комнаты влияет на звучание сабвуфера. Уровень басов возрастает по мере того, как все больше поверхностей оказывается поблизости. Чем большее усиление дает комната, тем меньшая громкость может быть выставлена и нагрузка на сабвуфер снижается.

После того, как вы разместили ваш сабвуфер, качество бассов можно оптимизировать с помощью функции эквализации и оптимизации Room EQ. Эта процедура описана в Разделе 4.

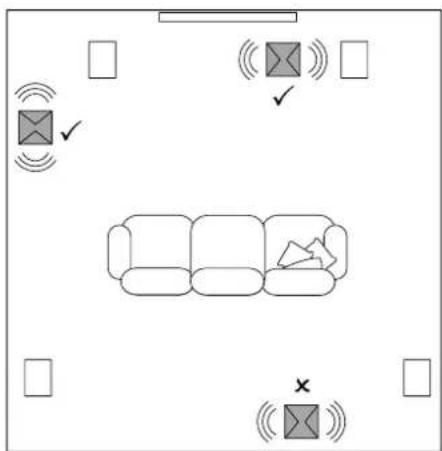

Diagram 1a Размещение DB4S в стерео системе (2.1)

Diagram 1b Размещение DB1D, DB2D и DB3D в системе домашнего театра 5.1

3.3 Варианты опор для Серии DB

Внимание: Сабвуферы Серии DB не должны быть установлены без одного из вариантов опор.

Сабвуферы Серии DB можно установить на механически развязывающие опоры, на шипы или на резиновые ножки. Использование различных типов опор описано в следующих параграфах:

• Шипы предназначены для использования на полах с ковровым покрытием. Они протыкают ковер и обеспечивают прочную опору сабвуфера о пол без повреждения ворса ковра.
• Механически развивающие опоры предназначены для использования на доревянных полах. Резиновый материал таких опор обеспечивает некоторую виброизоляцию сабуфера от пола.
• Розиновые ножки предназначены для использования на твердых полах без коврового покрытия, где шипы могут повредить поверхность.

Внимание: из-за того, радиатор системы охлаждения сабвуфера расположен внизу, резиновые ножки или развязывающие споры не следует использовать на полах с ковровым покрытием.

Для прикрепления шипов или резиновых спор, сначала аккуратно переверните сабвуфер вверх ногами. Не повредите диффузор драйвера и убедитесь, что поверхность снизу не повредит отделку сабвуфера.

Заверните шипы или резиновые споры а четыре отверстия с резьбой внизу. В случае шипов сначала полностью навинтите контграйки на резьбу ножек, затем плотно ввинтите ножки а отверстия в корпусе сабвуфера. После этого используйте контграйки, чтобы поднять сабвуфер над ворсом ковра и заверните их так, чтобы он не штался.

Примечание: Особенно важно для DB1D, DB2D и DB3D приподнять сабвуфер над ворсом ковра, чтобы обеспечить проход охлаждающего воздуха к радиатору сабвуферного усилителя.

Ha Diagram 2a и 2b показано, как устанавливать шипы или резиновые опоры.

После того, как шипы или резиновые опоры прикреплены, сабвуфер можно опять поставить на ноги. Не допускайте, чтобы весь вес сабвуфера пришелся под углом на один или пару шипов.

Внимание: Никогда не тащите сабвуфер по полу на его ножках. Его необходимо поднять и только так переносить.

Если сабвуфер шатается, или шипы не достают до пола из-за толстого ковра, отрегулируйте высоту двух противостоящих ножек, пока сабвуфер не будет прочно установлен, в потом заново затяните контграйки с помощью 10 мм ключа.

3.4 Защитная решетка (гриль) сабвуфера

Сабвуферы Серии DB оснащаются опционной защитной решеткой, покрытой тканью (одной защитной решеткой в случае DB43). Сабвуферы можно использовать как с защитной решеткой, так и без нее. Она имеет магнитное крепление.

3.5 Подсоединения

Сабауфер Серии DB требует подсоединения к сетевому питанию и подачи входного сигнала. Имеются также разъемы для опционных сигналов управления: 12-В тригрерный и RS232 (для систем домашней автоматики). На Diagram 3 показана панель с разъемами сабауфера Серии DB.

Сетевое электропитание

Несколько разных сетевых кабелей может прилагаться к вашему сабвуферу Серии DB. Используйте кабель, подходящий для розеток в вашем регионе. Сабвуфер сразу же включается в рабочий режим после подключения к сети электропитания и на нем загорается зеленый светодиод.

Примечание: кнопка standby расположена на передней панели DB1D, DB2D и DB3D, и на задней панели DB4S.

Если сабвуфер не используется более 20 минут, он автоматически переходит в режим ожидания и на нем загорается красный светодиод.

Сигнальные разъемы

Сабуферы Серии DB оснащены стерео разъемами RCA и балансными стерео входами на XLR. Можно использовать разъемы RCA и XLR как независимо выбираемые входы. Это в принципе дает возможность использовать ваш сабуфер Серии DB в составе двух различных аудио систем, например в домашнем театре и в обычной стерео системе. Выбор входов осуществляется через приложение DB Subwoofer's.

1 – Балансные XLR входы

Балансные XLR входы предназначен для использования с предусилителями или AV-процессорами, имеющими балансный стерео выход.

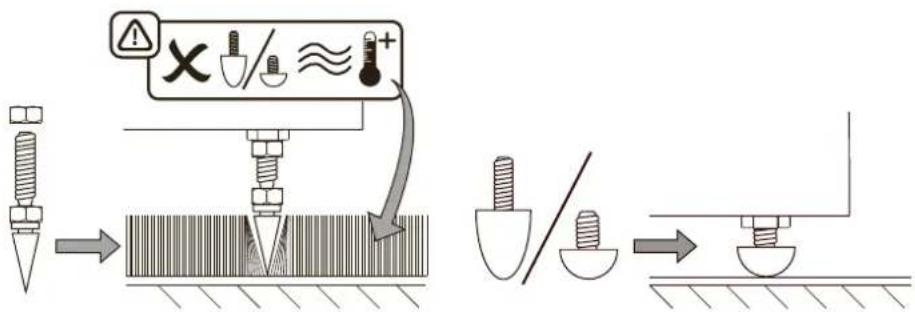

Diagram 2a Использование шипов

Примечание: Балансное соединение, где положительный, стрицательный сигналы и земляная шина проходят по раздельным проводникам, широко распространен в профессиональном и некоторых видах домашнего аудио оборудования класса high-end. Балансное подсоединение более невосприимчиво к наводкам и помехам, чем небалансное подсоединение.

2 - Небалансные RCA входы

Небалансные RCA входы предназначены для использования с предусилителями или AV-процессорами, имеющими только небалансный стерео выход.

Примечание: Если ваш предусилитель или AV процессор обеспечивает только моно сабвуферный выход, его можно подсоединить просто к одному из входных разъемов сабвуфера Серии DB.

Разъемы для управления

Кроме входных разъемов для сигналов и сетевого питания, на панели подсоединений сабвуферов Серии DB находятся следующие разъемы:

3 – 12V Trigger 1 – 3.5-мм разъем типа миниджек

Разъем Trigger 1 обеспечивает проводное дистанционное управление включением сабвуфером Серии DB и перевод его в режим standby.

4 - 12V Trigger 2 - 3.5-мм разъем типа миниджек

Разъем Trigger 2 разъем дает возможность проводного дистанционного управления с выбором входов сабвуфера.

5 - RS-232 - 9-pin D разъем

Разъем RS232 обеспечивает интеграцию сабвуферов Серии DB в системы домашней автоматики. Ваш дилер Bowers & Wilkins представит для вас более подробную информацию о системах домашней автоматики на базе RS232.

Diagram 2b Использование механически развязывающих опор и резиновых ножек

Diagram 3 Задняя панель сабвуфера Серии DB с разъемами

XLP R (LPE) L R (LPE) L PRONO TRIGGER RS-232 POWER 1 2 3 4 5

4. Настройка и управление

Ваш сабвуфер Серии DB может быть настроен только с помощью приложения DB Subwoofers. Если вы все еще не скачали и не установили приложение на ваше IOS или Android устройство, пожалуйста, сделайте это сейчас. На устройстве должен быть активирован Bluetooth, чтобы соединиться с сабвуфером.

Примечание: Приложение DB Subwoofer требует iOS версии 10 и Android версии 5 или новое. Функция Bluetooth должна быть включена в установках iOS или Android устройства.

Как только сабвуфер Серии DB подсоединен к сигнальным кабелим и электропитанию, он сразу же включается в рабочий режим и на нем загорается зеленый светодиод. Чтобы начать процедуру настройки, проделайте следующие шаги:

• Запустите приложение DB Subwoofers и проверьте наличие Bluetooth сопряжения. Как только устройство соединится через Bluetooth, приложение продемонстрирует главную страницу меню.
• Меню главной страницы обеспечивает процедуры настройки уровня громкости сабуфера, выдает информацию о продукте, варианты режима autostandby и дает доступ к процедуре калиброски акустики Room EQ. Использовать Room EQ не обязательно, однако калибровка гарантирует, что ваш сабуфер настроен оптимально для этой комнаты.

4.1 Настройка входов

- Выбрав вариант Входы на главной странице приложения, вы откроете страницу конфигурации, которая позволяет индивидуально нестраивать RCA и XLR входы. Выбрав один из входов, мы также делаем его активным.

Примечание: варианты настройки параметров, доступные для XLR и RCA входов, одни и те же.

Примечание: настройки зависят от конкретных входов. Разные параметры могут быть выбраны для разных входов.

Примечание: если два сабвуфера используются в одной системе, настройки входов должны быть одинаковы для обоих.

• Варианты настройки входные параметров описаны в следующих пунктах:
• Соединение: нет, стерео, LFE. Если ваш сабвуфер будет использоваться для канала низкочастотных эффектов в домашнем театре, выберите LFE. Если ваш сабвуфер будет использоваться для усиления отдачи по низким частотам стерео колонок, выберите стерео. Если вход не подключен, выберите None.
• Trim: чувствительность на входе. Начните с чувствительности, заданной как OdB. Если регулировка уровня сабвуфера в домашней странице приложения не обеспечивает нужный диапазон, можно подкорректировать его с помощью Trim.
• Вход EQ: Flat (нет эквалайзера), музыка, кино, пользовательский. Выберита Flat, чтобы не применять аквализацию входа. Выберите Music для задания характера эквализации входа подходящего для музыкальной программы. Выберите Movie для задания характера эквализации входа, подходящего для видео программ. Если для входного сигнала выбрано Custom, на дисплее появится 5-полосный эквалайзер, который позволяет применить пользовательскую кривую к входным сигналам.

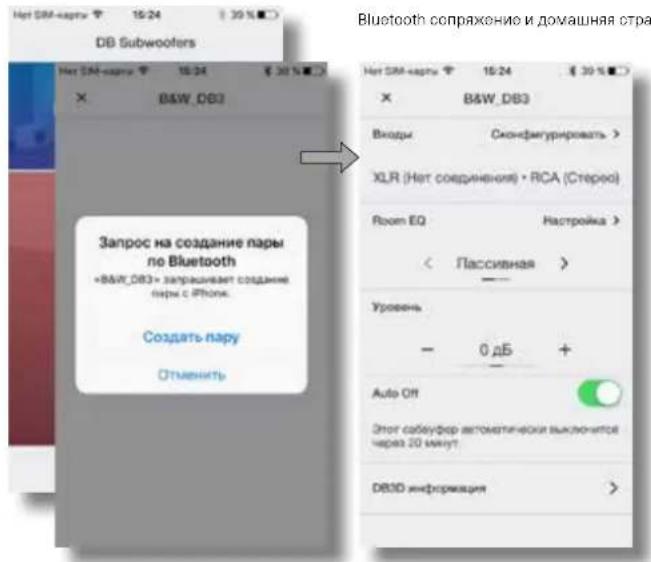

DB Subwooters Hot SIM-серки 16:24 30% B&W_DB3 Запрос на создание пары по Bluetooth «B&W_DB3» запрашивает создание пары с iPhone. Создать пару Отменить Bluetooth сопряжение и домашняя стра Hot SIM-серки 16:24 30%! B&W_DB3 Входи Сконфигурировать > XLR (Нет соединения) • RCA (Стерос) Room EQ Настройка > < Пассивная > Уровень — 0 дБ + Auto Off Этот сабуумфер автоматически выключителей через 20 минут DB3D информация >

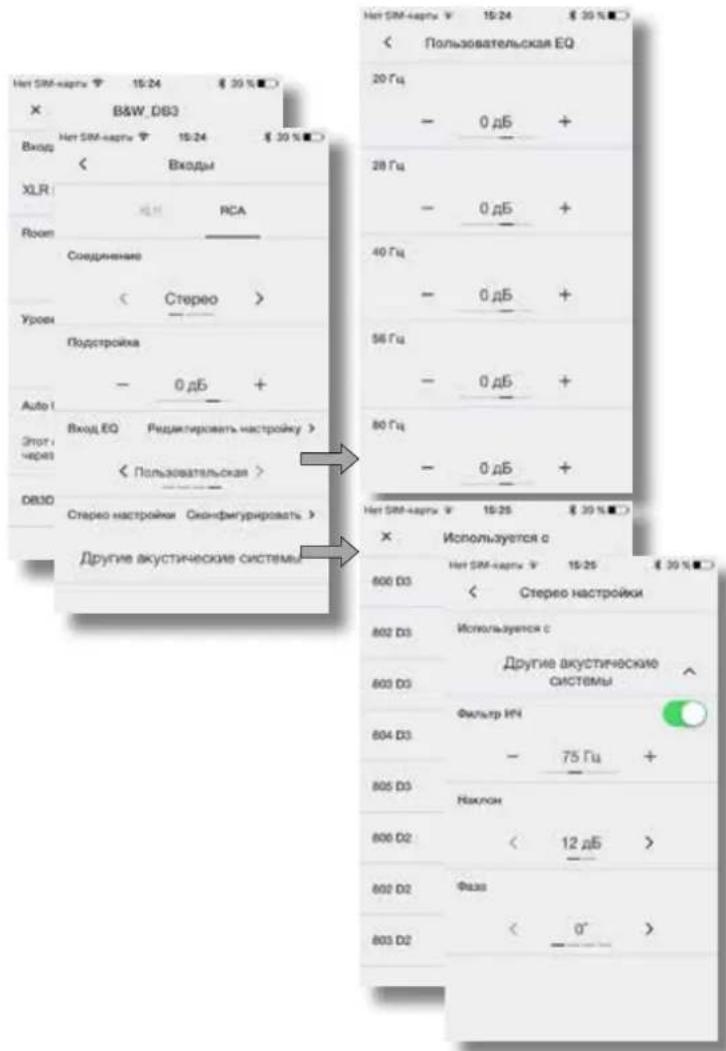

Варианты входов Заказные EQ входов

Net SIM-крыты 15:24 B&W_DB3 Вход < Входы XLR Room Соединение < Стерео > Уроен Подстройка - 0 дБ + Auto I Яход.EQ Редиктировать настройку > < Пользовательская > DB3D Старео настройки Оконфигурировать > Другие акустические системы NET SIM-крыты 15:25 Используется с 600 D3 < Стерео настройки 802 D3 Используется с 603 D3 Другие акустические системы Фильтр ИЧ 804 D3 - 75 Гц + 805 D3 Наклон 806 D2 < 12 дБ > 802 D2 Фаза 803 D2 < 0° > Пользовательская EQ 20 Гц - 0 дБ + 28 Гц - 0 дБ + 40 Гц - 0 дБ + 56 Гц - 0 дБ + 80 Гц - 0 дБ + NET SIM-крыты 15:25 Используется с 600 D3 < Стерео настройки 802 D3 Используется с 603 D3 Другие акустические системы Фильтр ИЧ 804 D3 - 75 Гц + 805 D3 Наклон 806 D2 < 1 2 дБ > 802 D2 Фаза 803 D2

Настройки для стерео: выбор фильтра НЧ или конфигурирование

• Стерео настройки: конфигурированию. Вариант Стерео настройки доступен только тогда, когда выбрано Стерео для входного соединения. В этом случае, после выбора Configure откроется страница, обеспечивающая правильную настройку входного фильтра низких частот для конкретных моделей AC Bowers & Wilkins, или позволяющая задать пользовательские настройки НЧ фильтра.
• Использование специального фильтра низких частот целесообразно, когда основные колонки – не указанные в списке модели AC Bowers & Wilkins или же AC иного производителя. В любом случае фильтр низких частот должен быть настроен в соответствии с опубликованными низкочастотными характеристиками главных AC, Bowers & Wilkins или альтернативный производитель AC будет рад помочь с выдачей нужной информации при необходимости.

4.2 Калибровка колонок под акустику комнаты - Room EQ

Примечание: если необходимо настроить два сабвуфера, процедура Room EQ должна быть проведена отдельно для каждого из них.

- Для начала процедуры Room EQ выберите Tune на домашней странице. Room EQ использует микрофон в мобильном устройстве для анализа качества звука сабвуфера в вашей комнате, и сначала необходимо откалибровать микрофон мобильного устройства. Это делается путем размещения мобильного устройства в непосредственной близости от одного из динамиков сабвуфера, в то время как сабвуфер генерирует тестовый сигнал.

Примечание: из-за несовместимости микрофона, Room EQ доступна не для всех мобильных устройства под Android. Список авторизованных устройства можно найти в разделе поддержки веб-сайта Bowers & Wilkins.

• После того как микрофон мобильного устройства будет откалиброван, процедура Room EO представляет варианты оптимизации заучання сабвуфера – для одного слушателя, для двух или трех слушателей в зоне прослушивания или же – вообще для всей комнаты. Выберите нужный вариант и нахмите кнопку «Следующий».
• Сабуфер будет генерироать серию из восьми тестовых сигналов и будет использовать микрофон мобильного устройства для измерения звука в помещении и автоматического расчета оптимальной характеристики настроек эквалайзера. Если были выбраны варианты зоны прослушивания Group или Room, приложение попросит вас перейти в другое место, т.к. необходимо сделать восемь измерений.
• Когда измерения заворшается, результаты будут выведены на дисплей. Процедура Room EQ на этом будет завершена. После выбора «Следующий» приложение вернется на домашнюю страницу.

Если ваш сабвуфер серии DB перемещался в комнате прослушивания или же в ней были установлены крупные предметы мебели, процедуру Room EQ следует повторить.

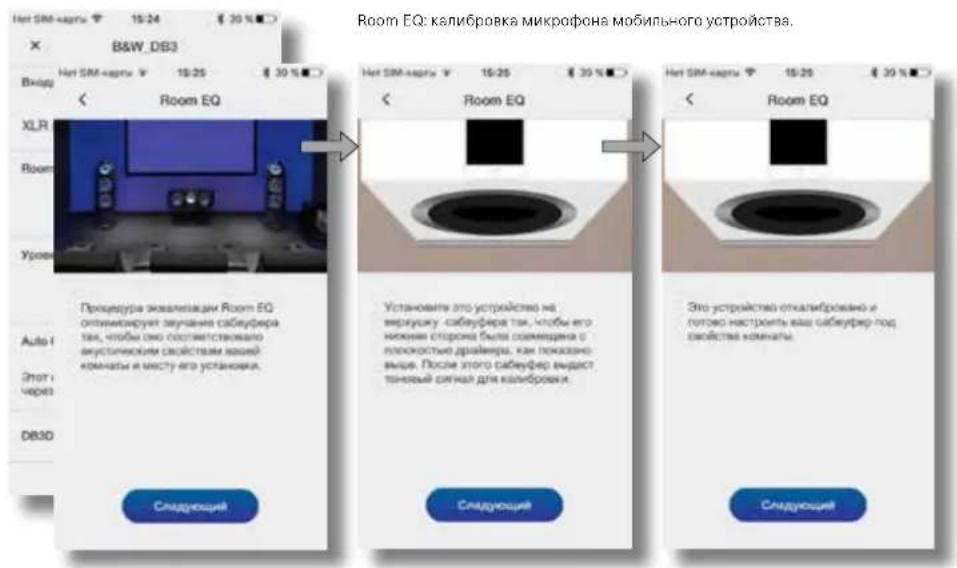

Room EQ: калибровка микрофона мобильного устройства. B&W_DB3 Vнаду < Room EQ XLR Room Уров Auto (I) Зivot / через DB3D Прицедура эквивлазации Room EQ оптимокруют звучання сабуфера тах, чтобы око состоятствовало якустический свойствам яковой комнаты и месту его установка. Сладующий < Room EQ Установите это устройство на версужу сабуфера так, чтобы его нижена сторона была соемещена с плохкостью драйвера, как показано выца. После этого сабуфера выдаст точный сигнал для калибровки. Сладующий < Room EQ Это устройство откалибровано и готово настроить ваш сабуфера под спейства комнаты. Сладующий

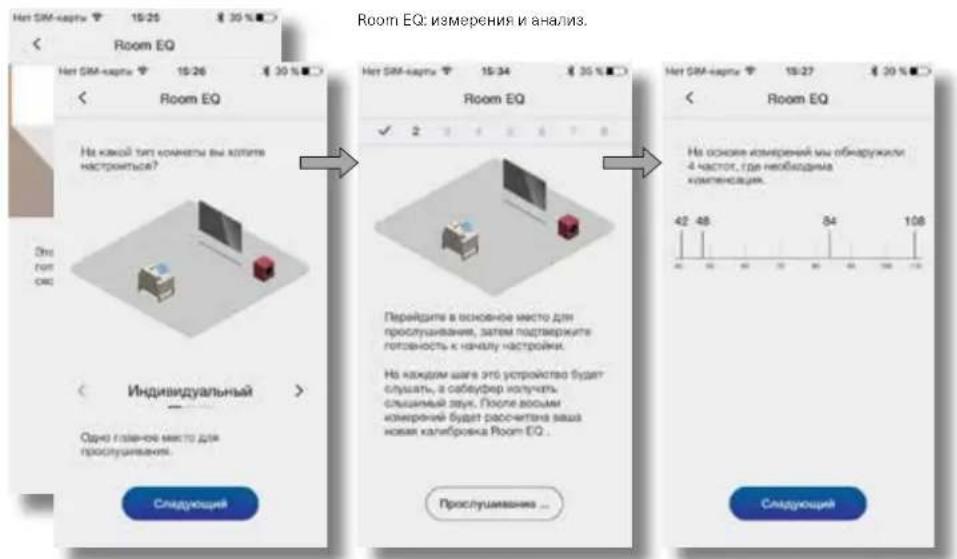

Room EQ: измерения и анализ. Нет SIM-карты 15:26 30 % < Room EQ Нет SIM-карты 15:26 30 % < Room EQ На какой тип компеты вы копите настроиться? One bot once < Индивидуальный > Одно плавное место для прослушивания. Сладующий Room EQ ✓ 2 Переядите в основное место для прослушивание, затем подтвержите готовность к началу настройки. На каждом шаге это устройство будет слушать, а сабвуфер получить слушный звук. После двозым измерений будет рассчитана ваша новая калибровка Room EQ . Прослушания ... < Room EQ На основе измерений мы обнаружили 4 частот, где необходима компенсация. 42 48 84 108 Сладующий

5. Использование сабвуферов

После того как процедура настройки с помощью приложения завершена, ваш сабуфер готов к работе. При обычном ежедневном использовании сабуфер почти не требует настройки, однако вы можете захотеть настроить его уровень громкости, задать другую эквализацию для входа или выбрать другой вход.

• Для регулировки уровня громкости сабвуфера используйте домашнюю страницу приложения – там есть соответствующие кнопки.
• Для выбора другой эквализации входа (EQ) зайдите на страницу настройки входов.
  • Для выбора другого входа зайдите в таблицу вариантов на страницо настройки входов.

Для перевода сабвуфера в режим ожидания standby нажмите кнопку standby на ном. Кнопка-индикатор загорится красным светом.

Пожелуйста, запомните также, что сабвуфер Серии DB может создавать уровни громкости, потенциально опасные для вашего слуха и слуха других людей. Если вы сомневается в последствиях, лучше уменьшите громкость.

Примечание: Если сабоуфер Серии DB перегружен, его индикатор standby будет мигать красным светом.

Звучание вашего Серии DB может слегка измениться в течение начального периода прослушивания. Если его хранили в холодном помещении, демпфирующим составам и материалам подвеся дифуозоров динамиков потребуется некоторое время для восстановления нужных механических свойств. Подвес динамиков в ходе первых часов работы также теряет жесткость. Время, требующееся динамикам для достижения предписанного качества звучания, может варьировать в зависимости от условий предыдущего хранения и использования. Ориентировочно можно считать, что неделя потребуется для стабилизации температурных эффектов и около 15 часов работы при средней нагрузке – для достижения механическими частями расчетных характеристик.

6. Восстановление заводских установок по умолчанию

Для того, чтобы вернуть сабвуфер к заводским настройкам по умолчанию, нажмите быстро три раза подряд кнопку standby. После окончания процедуры сброся сабуфер отключится. Нажмите еще раз на кнопку standby или запустите приложение, чтобы включить сабуфер.

Примечание: После операции сброса необходимо, чтобы ранее подключенные устройства «забили» про связь и заново подсоединились к вашему сабвуферу серии DB.

7. Очистка сабвуфера

Протрите поверхность чистой тканью без ворса. Если же вы захотите использовать антистатик-аэрозоль для чистки, то распывляйте аэрозоль на противочную ткань, а не на корпус. Испробуйте его сначала на небольшом участке поверхности, т.к. некоторые моющие вещества могут повреждать отделку. Избегайте применения жидкостей с абразивными частицами, содержащих кислоту или щелочь, а также antibактериальные вещества.

8. Поддержка пользователей Серии DB

Если вам требуется помощь или совет для владельцев сабвуферов Серии DB, пожалуйста, посетите сайт поддержки здесь.

Домашняя страница

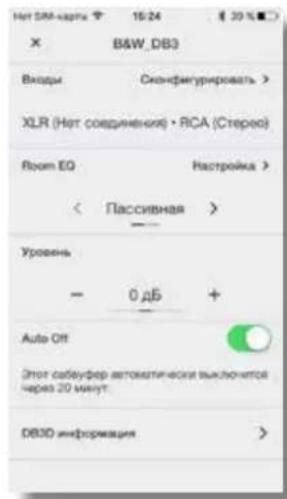

Hot SIM-kaptn 15:24 $ 30% B&W_DB3 Влады Сконфигурировать > XLR (Нет соединения) • RCA (Стерео) Room EQ Настройка > < Пассивная > Уровень - 0 дБ + Auto Off Этот сабуфер автоматически выключите через 20 минут. DB3D информация >

Hot SIM-kapita 15:24 < Вкады 相机 RCA Соединение < Стерео > Подстройка - 0 дБ + Вход EQ Редактировать настройку > < Пользовательская > Стерео настройки Сконфигурировать > Другие акустические системы

Страница настройки входов
