HASZNÁLATI ÚTMUTATÓ AC5527PR TRISTAR

HU| Használati utasítás

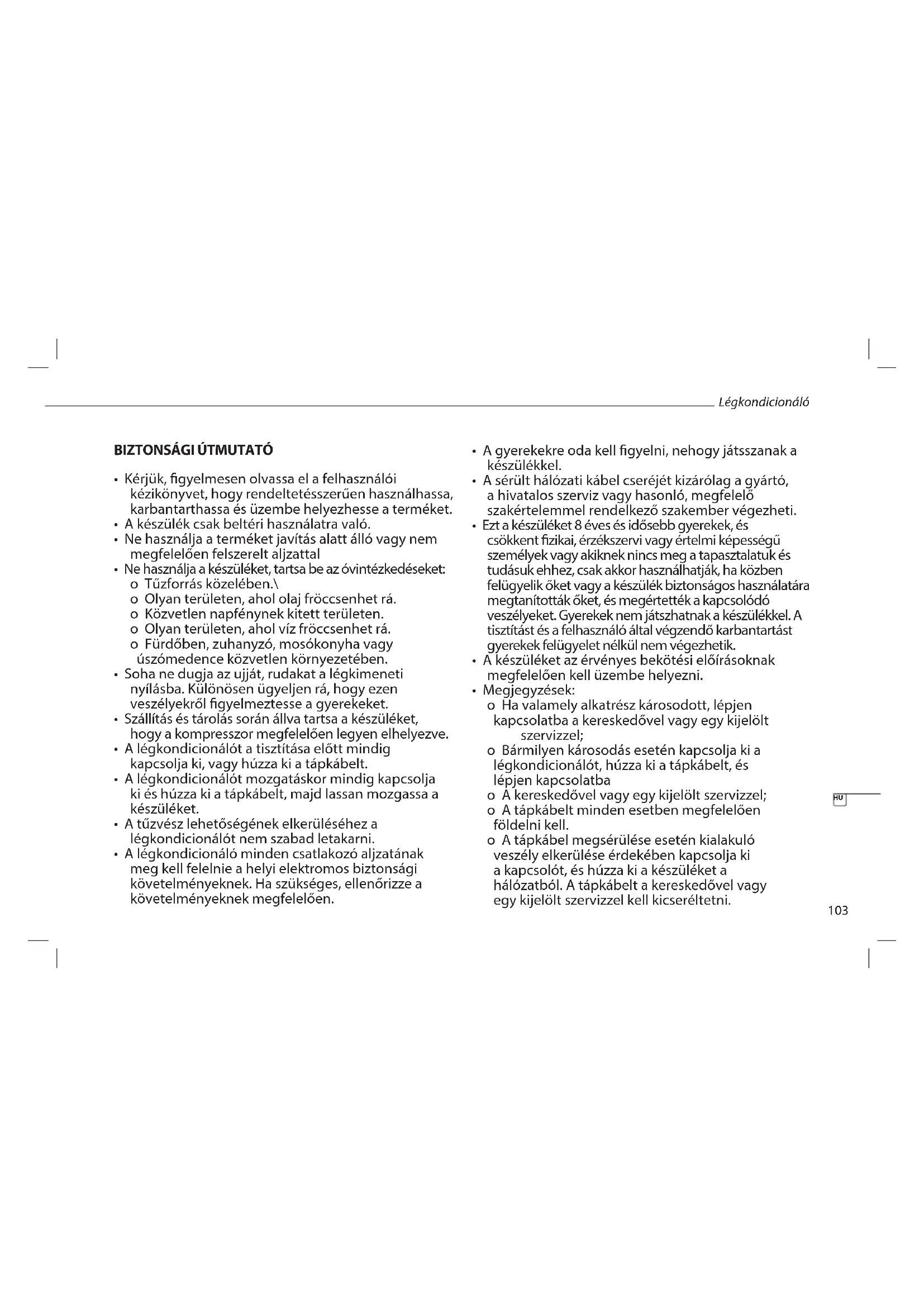

• Kérjük, figyelmesen olvassa el a felhasználói kézikönyvet, hogy rendeltetésszerűen használhassa, karbantarthassa és üzembe helyezhesse a terméket.
• A készülék csak beltéri használatra való.
• Ne használja a terméket javítás alatt álló vagy nem megfelelően felszerelt aljzattal
• Ne használja a készüléket, tartsa be az óvintézkedéseket: o Tüzforrás közelében.
  o Olyan területen, ahol olaj fröccsenhet rá.
  o Közvetlen napfénynek kitett területen.
  o Olyan területen, ahol víz fröccsenhet rá.
  o Fürdöben, zuhanyzó, mosókonyha vagy úszómedence közvetlen környezetében.
• Soha ne dugja az ujját, rudakat a légkimeneti nyílásba. Különösen ügyeljen rá, hogy ezen veszélyekről figyelmeztesse a gyerekeket.
• Szállítás és tárolás során állva tartsa a készüléket, hogy a kompresszor megfelelően legyen elhelyezve.
• A légkondicionálót a tisztítása előtt mindig kapcsolja ki, vagy húzza ki a tápkábelt.
• A légkondicionálót mozgatáskor mindig kapcsolja ki és húzza ki a tápkábelt, majd lassan mozgassa a készüléket.
• A tűzvész lehetőségének elkerüléséhez a légkondicionálót nem szabad letakarni.

• A légkondicionáló minden csatlakozó aljzatának meg kell felelnie a helyi elektromos biztonsági követelményeknek. Ha szükséges, ellenőrizze a követelményeknek megfelelően.

• A gyerekekre oda kell figyelni, nehogy játsszanak a készülékkel.

• A sérült hálózati kábel cseréjét kizárólag a gyártó, a hivatalos szerviz vagy hasonló, megfelelő szakértelemmel rendelkező szakember végezheti.
• Ezt a készüléket 8 éves és idősebb gyerekek, és csökkent fizikai, érzékszervi vagy értelmi képességű személyek vagy akiknek nincs meg a tapasztalatuk és tudásuk ehhez, csak akkor használhatják, ha közben felügyelik őket vagy a készülék biztonságos használatára megtanították őket, és megértették a kapcsolódó veszélyeket. Gyerekek nem játszhatnak a készülékkel. A tisztítást és a felhasználó által végzendő karbantartást gyerekek felügyelet nélkül nem végezhetik.
• A készüléket az érvényes bekötési előírásoknak megfelelően kell üzembe helyezni.
• Megjegyzések:
  o Ha valamely alkatrész károsodott, lépjen kapcsolatba a kereskedővel vagy egy kijelölt szervizzel;
  o Bármilyen károsodás esetén kapcsolja ki a légkondicionálót, húzza ki a tápkábelt, és lépjen kapcsolatba
  o A kereskedővel vagy egy kijelölt szervizzel;
  o A tápkábelt minden esetben megfelelően földelni kell.
  o A tápkábel megsérülése esetén kialakuló veszély elkerülése érdekében kapcsolja ki a kapcsolót, és húzza ki a készüléket a hálózatból. A tápkábelt a kereskedővel vagy egy kijelölt szervizzel kell kicseréltetni.

\*\*\* TRISTAR Használati utasítás

VIGYÁZAT

• Ne használjon a gyártó által javasolttól eltérő eszközöket a leolvasztási folyamat felgyorsításához vagy tisztításhoz.
• A készüléket olyan helyiségben kell tárolni, ahol nem található folyamatosan működő gyújtóforrás (például: nyílt láng, működő gázkészülék vagy elektromos melegítő).
• Ne lyukassza ki, illetve ne égesse el.
• Ne feledje, hogy a hütőközeg akár szagtalan is lehet.
• A készüléket X m2 alapterületnél nagyobb helyiségben kell felszerelni, üzemeltetni és tárolni. (X=4 az 5000 Btu/ó, 7000 Btu/ó, 8000 Btu/ó esetében; X=7,7 a 9000 Btu/ó, 10000 Btu/ó, 10500 Btu/ó esetében)
• A készülék javításához vagy karbantartásához forduljon egy hivatalos szervizszakemberhez.
• Ne húzza, deformálja vagy módosítsa a tápkábelt, illetve ne merítse vízbe azt. A tápkábel húzása vagy helytelen használata a készülék károsodásához vezethet, és áramütést okozhat.
• Tartsa be az állami gázszabályozásoknak való megfelelést.
• A szellőzőnyílásokat tartsa akadálymentesen.
• Minden olyan személynek, aki a hűtőközeg körön dolgozik vagy megszakítja azt, érvényes ipari tanúsítvánnyal kell rendelkeznie az iparág által akkreditált értékelő hatóságtól, amely igazolja,

hogy rendelkezik a hűtőközegek biztonságos, az iparág által elismert értékelési specifikáci ó nak megfelelő kezeléséhez szükséges ismeretekkel.

• A szervizelés csak a berendezés gyártójának javaslatai szerint végezhető. A szakképzett személyzet segítségét igénylő karbantartást és javítást az éghető hűtőközegek kezelésében jártas személy felügyelete alatt kell elvégezni.
• Ne működtesse és ne állítsa le a készüléket a tápkábel bedugásával vagy kihúzásával, mert a hőtermelés miatt áramütést vagy tüzet okozhat.
• Húzza ki a készüléket, ha furcsa hangok, szagok vagy füst áramlik belőle.

VIGYÁZAT

Az R 290 hütőközeggel ellátott készülékekre vonatkozó különleges információk.

• Alaposan olvassa át az összes figyelmeztetést.
• A készülék kiolvasztásakor és tisztításakor ne használjon semmilyen a gyártó cég által nem javasolt eszközt.
• A készüléket folyamatos gyújtóforrások (pl.: nyílt láng, működő gáz vagy elektromos berendezések) nélküli területre kell elhelyezni.
• Ne szúrja ki, illetve ne égesse el.
• A készüléket X m2 alapterületnél nagyobb helyiségben kell felszerelni, üzemeltetni és tárolni. (X=4 az 5000 Btu/ó, 7000 Btu/ó, 8000 Btu/ó esetében; X=7,7 a 9000 Btu/ó, 10000 Btu/ó, 10500 Btu/ó esetében)
• A készülék Y g (tekintse meg az adattáblát a készülék hátoldalán) R290 hűtőközeg gázt tartalmaz.
• A R290 egy a környezetre vonatkozó európai irányelveknek megfelelő hűtőközeg gáz. Ne szúrja ki a hűtőközeg kör semelyik részét.

• Ha a készüléket nem szellőztetett területen telepítik, működtetik vagy tárolják, a helyiséget úgy kell megtervezni, hogy megakadályozza a hűtőközeg szivárgásának felgyülemlését, ami az elektromos fűtőberendezések, tűzhelyek vagy egyéb gyújtóforrások általi hűtőközeg gyulladás miatt tűz- vagy robbanásveszélyt eredményez.

• A készüléket úgy kell tárolni, hogy elkerülje a mechanikai meghibásodást.

• A hűtőközeg-köröket működtető vagy azon dolgozó egyéneknek érvényes ipari tanúsítvánnyal kell rendelkeznie az iparág által akkreditált értékelő hatóságtól, amely igazolja, hogy rendelkezik a hűtőközegek biztonságos, az iparág által elismert értékelési specifikációnak megfelelő kezeléséhez szükséges ismeretekkel.
• A javításokat a gyártó cég javaslatai alapján kell végrehajtani. A szakképzett személyzet segítségét igénylő karbantartást és javítást az éghető hűtőközegek kezelésében jártas személy felügyelete alatt kell elvégezni.

HÜTÖKÖZEG

(CE) N 842/2006: Ez a légkondicionáló R290 hűtőközeget tartalmaz. A hűtőközeg mennyisége kevesebb, mint 1 kg, és zárt hűtőkörben van. A hűtőközegnek nincs ózonlebontó potenciálja, de a Kiotói Egyezmény szerint ügynevezett üvegházhatást okozó gáz, és így a légkörbe kerülése esetén hozzájárulhat a globális felmelegedéshez. Ezért csak képzett, hűtőközeg-kezelési tanúsítvánnyal rendelkező szakemberek végezhetik a feltöltést vagy leúrítést. A légkondicionáló megfelelő használat esetén zárt marad, és sérülésmentes hűtőkör hűtőközeggel újratölthető. GWP: R290: 3

TRISTAR Használati utasítás

RÉSZEGYSÉGEK LEÍRÁSA

1. Levegöbemenet
2. Levegőkimenet
3. Vezérlöpult
4. Tápkábel
5. Görgő

1 2 3

Alkatrész Leírás
	Meleg levegő kivezetőcső
	Csőcsatlakozó (ablakvég)
	Csőcsatlakozó (légkondicionáló vég)
	Ablakkészlet
	Távirányító

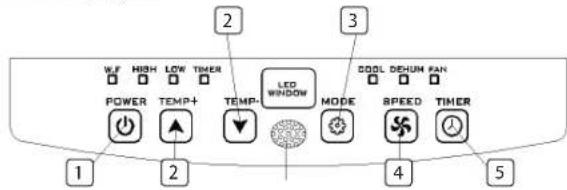

VEZÉRLÓPULT FUNKCIÓK

1. Power gomb
2. Temperature gombok
3. Mode gomb
4. Fan speed beállitó gomb
5. Timer be/ki gomb

1 2 3 4 5 LCD WINDOW MODE SPEED TIMER POWER TEMP+ TEMP- COOL DEDUM FAN HIGH LOW TIMER

AZ ELSÖ HASZNÁLAT ELÖTT

A használat megkezdése előtt, ebben a részben:

• Keressen egy helyet, amelynek közelében hálózati aljzat található.

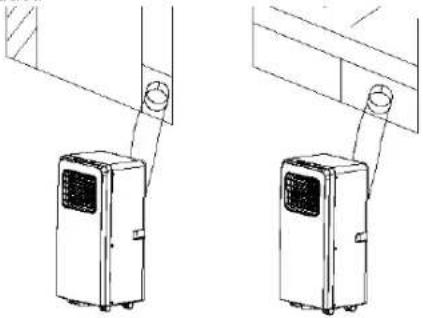

• Szerelje fel a kimeneti csövet, és állítsa be megfelelően az ablak pozíciót.

• Dugja be a tápkábelt egy földelt AC220\~240 V/50 Hz aljzatba;
• Nyomja meg a POWER gombot a légkondicionáló bekapcsolásához.
  • Működési hömérséklettartomány: 18°C - 35°C
• Ellenőrizze, hogy a kimeneti cső megfelelően lett-e felszerelve.
• A hütés és párátlanítás funkciók használatakor tartson legalább 3 percnyi szünetet a POWER gomb megnyomása előtt.

HASZNÁLAT

Hütés

• Nyomja meg a "Mode" gombot, amíg a "Cool" ikon meg nem jelenik a kijelzön.
• Nyomja meg a ▲vagy▲ gombot a kivánt hömérséklet kiválasztásához. (16°C-31°C)
• Nyomja meg a "Fan Speed" gombot a ventilátor fordulatszámának kiválasztásához.

Párátlanítás használata

• Nyomja meg a "Mode" gombot, amíg a "Dehumidify Indicator Lamp" visszajelző el nem kezd villogni.
• Automatikusan beállítja a kiválasztott hömérsékletet az aktuális szobahőmérséklettől 2°C-kal alacsonyabb hömérsékletre. (16°C-31°C)
• Automatikusan beállítja a ventilátormotort LOW fordulatra.

Ventilátor

• Nyomja meg a "Mode" gombot, amíg a "Fan" ikon meg nem jelenik a kijelzön.
• Nyomja meg a "Fan Speed" gombot a ventilátor fordulatszámának kiválasztásához.

Időzítő használata

Idözítő BE beállítás

• Amikor a légkondicionáló KI van kapcsolva, nyomja meg a "Timer" gombot, és a hőmérséklet- és az időbeállító gombokkal válassza ki a kívánt BEKAPCSOLÁSI időt.
• A "Preset ON Time" jelenik meg a vezérlópulton.

TRISTAR

Használati utasítás

- A BEKAPCSOLÁSI idő 0-24 órás időtartamban szabályozható.

Időzítő KI beállítás

• Amikor a légkondicionáló BE van kapcsolva, nyomja meg a "Timer" gombot, és a hömérséklet- és az időbeállító gombokkal válassza ki a kívánt KIKAPCSOLÁSI időt.
• A "Preset OFF Time" jelenik meg a vezérlópulton.
• A KIKAPCSOLÁSI idő 0-24 órás időtartamban szabályozható.

Folyamatos leeresztés

• Amikor hosszabb időre felügyelet nélkül akarja hagyni a készüléket, távolítsa el a gumi dugaszt a készülék alján található leeresztőfuratból, és csatlakoztasson egy leeresztőtömlőt az alsó rögzítőkapocshoz. A viztartályban lévő összes viz kifolyik.
• A folyamatos leeresztés a vízszivattyú meghibásodásakor is használható, mert ebben az állapotban a vízszivattyú nincs aktiválva. Az egység továbbra is jól müködhet.
• Ha a vízszivattyú meghibásodott, a szakaszos leeresztés is használható. Ebben az állapotban, amikor a víztartály megtelt visszajelző kigyullad, csatlakoztasson egy leeresztőtömlőt az alsó rögzítőkapocshoz.

Belső víztartály tele riasztás funkció

A légkondicionálóban található belső víztartály egy a vízszintet szabályozó biztonsági kapcsolóval van felszerelve. Amikor a vízszintje eléri a megadott magasságot, kigyullad a víz tele visszajelző lámpa. (Ha a vízszivattyú meghibásodott, a víztartály megteltekor távolítsa el a készülék alján található gumidugót, és az összes viz kifolyik.)

ÜZEMBE HELYEZÉS

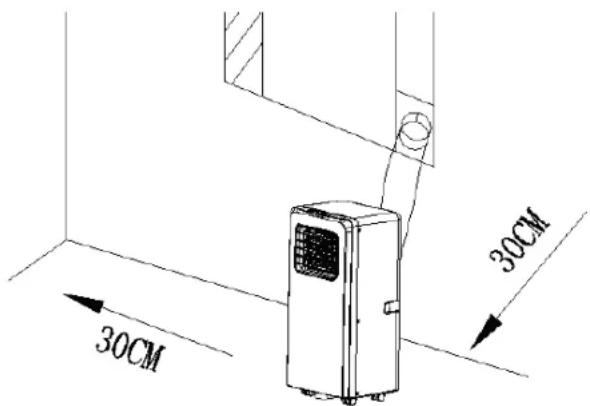

• A mobil légkondicionálót sík helyre kell beüzemelni, körülötte elegendő üres tere biztosítva. Ne akadályozza a levegőkimenetet, és a készülék körüli szükséges távolságnak legalább 30 cm-nek kell lennie.
• Az aljzat az elektromos hálózatba való bekötését a helyi elektromos biztonsági követelményeknek megfelelőnek kell végezni.

30CM 30CM

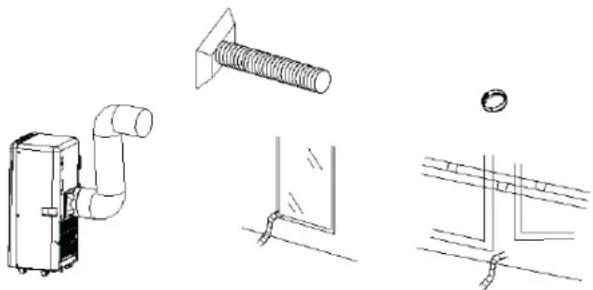

A kivezetöcső felszerelése

• A kivezetöcső két végét csavarja be a négyzetes rögzítőkapocsba és a lapos rögzítőkapocsba.
• Illessze be a négyzetes rögzítőkapcsot a légkondicionáló hátoldalán található nyílásba.
• A kimeneti cső másik végét helyezze a legközelebbi ablakpárkányra.

Ablak csúszókészlet felszerelése

Az ablak csúszókészlet beszerelési módja többnyire "vízszintes" és "függőleges" helyzetben történhet, nem sok különbség van a két beszerelés között.

TISZTÍTÁS ÉS KARBANTARTÁS

• Tisztitás előtt ügyeljen rá, hogy kihúzza a készüléket az elektromos hálózatból.
• Először semleges tisztítószerrel és nedves ruhával tisztítsa meg a készülék felületét, majd egy száraz ruhával törölje át.
• Ne használjon benzint vagy más vegyszert a készülék tisztításához.
• Ne mossa le közvetlenül a készüléket.
• Ha a légkondicionáló meghibásodott, lépjen kapcsolatba a kereskedővel vagy a szervizzel.

Levegőszűrő

• Ha a levegőszűrő portól/szennyeződéstől eltömódik, a levegőszűrőt kéthetente ki kell tisztítani.
• Nyissa ki a légbemeneti rácsot, és vegye ki a levegőszűrőt.
• Semleges tisztítószerrel meleg (40°C) vízzel tisztítsa meg, és árnyékban szárítsa meg.
• Helyezze be a levegőszűrőt a bemeneti rácsba, és szerelje vissza az alkatrészeket.

HIBAELHÁRÍTÁS

Hibák Lehetséges ok Javasolt megoldások
A készülék nem kapcsol be a bekapcsológomb megnyomásakor	• A víz tele visszajelző villlog, és a víztartály megtelt.• A szobahőmérséklet magasabb, mint a beállított hőmérséklet. (Elektromos fűtés üzemmód)• A szobahőmérséklet alacsonyabb, mint a beállított hőmérséklet. (Hűtés üzemmód)	• Úíltse ki a vízet a víztartályból.• Állítsa vissza a hőmérsékletet• Állítsa vissza a hőmérsékletet
A készülék nem hűt eléggé	• Az ajlók vagy ablakok nincsenek zárva.• Hőforrások vannak a szobában.• A kivezetőcső nincs csatlakoztatva vagy eltőmödött.• A hőmérséklet beállítás túl magas.• A levegőbemenet akadályozott.	• Ellenőrizze, hogy az összes ajtó és ablak zárva van.• Ha lehetséges, távolitsa el a hőforrásokat• Csatlakoztassa vagy tisztítsa ki a kivezetőcsövet.• Állítsa vissza a hőmérsékletet• Tisztítsa meg a levegőbemenetet.

★★★

TRISTAR

Használati utasítás

Hibák Lehetséges ok Javasolt megoldások
Automatikus ki-kapcsolás fütés üzemmódban	• Hövédelem: amikor a hómér séklet a levegőkimenetnél meghaladja a 70°C-ot, a készülék automatikusan kikapcsol.	• Eléggé alacsony hómér sékleten indítsa újra a készüléket.
Zajos működés	• A padló nem vizszintes vagy nem elég lapos• A zajt a légkondicionáló belsejében lévő hütőközeg keringése okozza	• A készüléket lapos, vizszintes padlóra helyezze, ha lehetséges.• Ez normális jelenség.
E0 kód • Meghibásodott a szobahömér séklet-érzékelő		• Cserélje ki a szobahömér séklet-érzékelőt (a készülék az érzékelő cseréje nélkül is működhet.)
E2 kód • A viztartály megtelt • Üritse ki a viztartályt.

A termék vagy a berendezés fluortartalmú, üvegházhatást okozó gázt tartalmaz.

Cikkszám AC-5474

Hütöközeg: R290

Mennyiség kg-ban: 0,10

Globális felmelegedési potencial: 3

Cikkszám AC-5477

Hűtőközeg: R290

Mennyiség kg-ban: 0,14

Globális felmelegedési potencial: 3

Cikkszám AC-5527PR

Hűtőközeg: R290

Mennyiség kg-ban: 0,14

Globális felmelegedési potencial: 3

Cikkszám AC-5529

Hűtőközeg: R290

Mennyiség kg-ban: 0,16

Globális felmelegedési potenciál: 3

Cikkszám AC-5531

Hütöközeg: R290

Mennyiség kg-ban: 0,16

Globális felmelegedési potenciál: 3

GARANCIA

• A termékre 24 hónap garancia vonatkozik. A garancia csak abban az esetben érvényes, ha a terméket az útmutatóban leírtak szerint és rendeltetésének megfelelő célra használják. Emellett mellékelni kell hozzá a vásárlást igazoló eredeti dokumentumot (számlát vagy nyugtát), amelyen szerepelnie kell a vásárlás dátumának, a kereskedő nevének és a termék megnevezésének is.
  • A részletes garanciafeltételeket lásd a szerviz webhelyén: www.tristar.eu

KÖRNYEZET

A készülék az élettartama végén nem dobható ki a háztartási hulladékkal, hanem az elektromos és elektronikus háztartási készülékek újrahasznosítását végző gyűjtőpontban kell leadni azt. Ez a szimbólum a készüléken, a használati útmutatóban és a

csomagoláson erre a fontos dologra hívja fel a figyelmet. A készülékben használt anyagok újrahasznosíthatók. A használt háztartási készülékek újrahasznosításával Ön is hozzájárul a környezet védeleméhez. A nyilvános gyűjtőhelyekkel kapcsolatban további információt a helyhatóságoktól kéheret.

TÁMOGATÁS

Minden elérhető információt és cserealkatrészeket megtalálhat a http://www.tristar.eu webhelyen
