| Készülék típusa | Klímaberendezés (Air Conditioner) |
| Márka | Whirlpool |
| Modell | WA24ODU |
| Hűtési kapacitás (BTU) | 24 000 (becslés) |
| Fűtési kapacitás (BTU) | 24 000 (hőszivattyús modelleknél) |
| Hűtőközeg | R410A, GWP 2088 |
| Üzemmódok | Hűtés, Fűtés, Páramentesítés, Szellőzés |
| Speciális funkciók | Jet, Sleep (4 mód), Timer, Power Save, Super Silent, Round U, DIM |
| Távirányító | Igen, AAA elemekkel (2×1,5 V) |
| Kijelző | Kezelőpanel hőmérséklet-, működés-, időzítő- és szűrőkarbantartás-jelzőkkel |
| Ventilátor sebessége | Automata, Gyors, Közepes, Lassú |
| Légáramlás iránya | Függőleges (távirányító) és vízszintes (kézi) |
| Szűrő karbantartása | Tisztítás 200 üzemóránként |
| Tápfeszültség | 230 V / 50 Hz (becslés), dedikált áramkör |
| Védelem | 30 mA-es differenciál megszakító, földelés kötelező |
| Maximális csőhossz | 20 m (24K modellnél) |
| Maximális magasságkülönbség | 10 m |
| Telepítés | Szakképzett szerelő által, beltéri egység minimális magassága 2,5 m |
| Hűtőgáz tömege | 2,2 kg (24K esetén) |
| CO2-egyenérték | 4,594 tonna |
| Garancia | Lásd a mellékelt garanciafüzetet |
| Vevőszolgálat | Vegye fel a kapcsolatot egy Whirlpool által jóváhagyott szervizzel |
Gyakran ismételt kérdések - WA24ODU WHIRLPOOL
Felhasználói kérdések a következőről WA24ODU WHIRLPOOL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Légkondicionáló PDF formátumban ingyenesen! Találja meg kézikönyvét WA24ODU - WHIRLPOOL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. WA24ODU márka WHIRLPOOL.
HASZNÁLATI ÚTMUTATÓ WA24ODU WHIRLPOOL
Kérjuk, olvassa el az összes utasítást alaposan, mielótt használná ezt a terméket. Amikor ezt a készüléket használja, mindig kövesse ezt az utasítást, hogy csökkentse a tuz, az áramütés és a személyi sérulés veszélyét.
Kérjuk, orizze meg ezt a kezikonyvet. Ha a keszüléket mas felhasznalok részère továbbadja, adja át ezt a kezikonyvet is vele együtt.
A jelen utmutató rendelkezesre áll a webhelyen is: www.whirlpool.eu

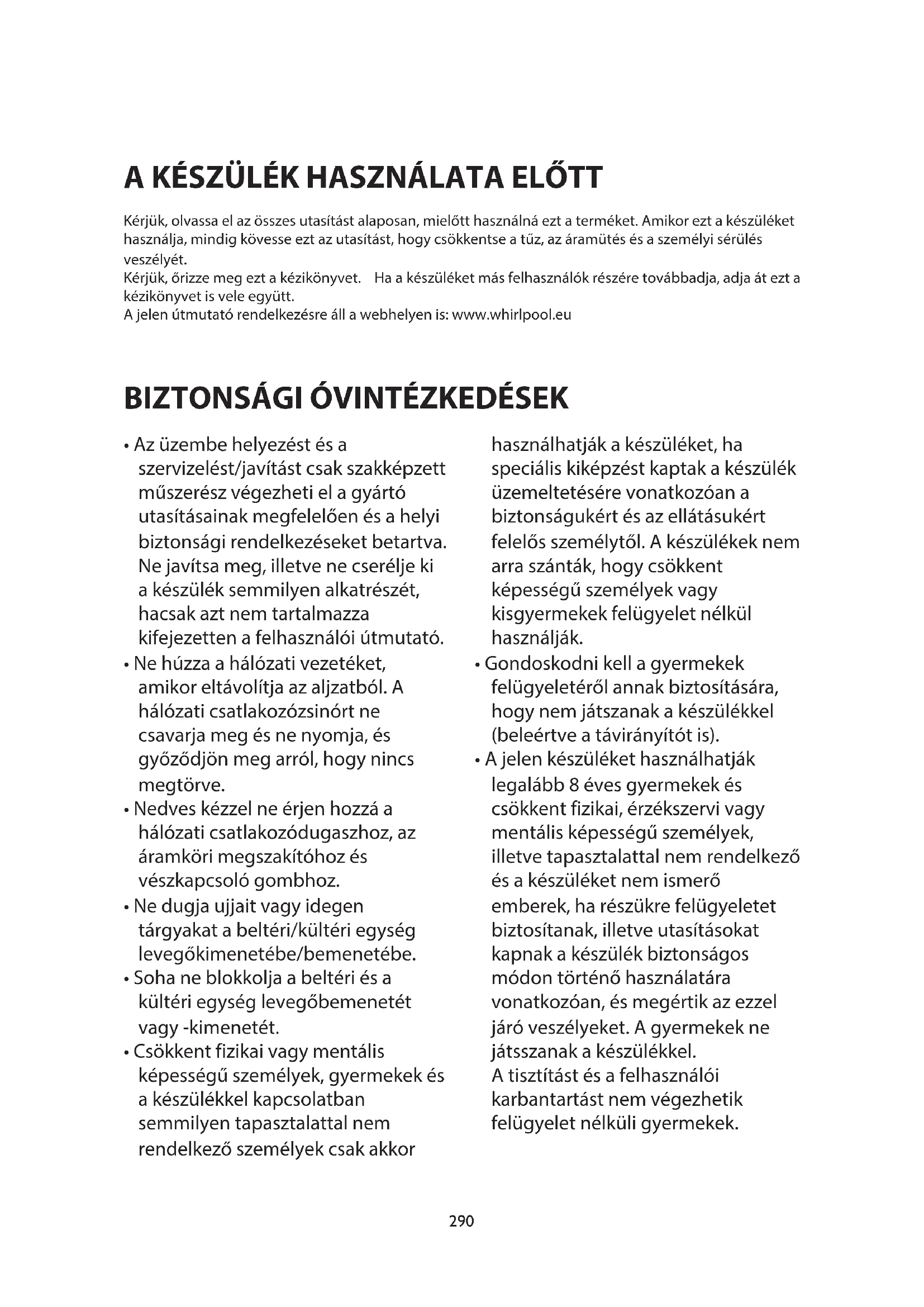

BIZTONSAGI OVINTÉZKEDÉSEK
- Az üzembe helyezest és a szervizelést/javítást csak szakképszett múszerész végezheti el a gyártóutasításainak megfeleloen és a helyi biztonsági rendelkezeseket betartva. Ne javítsa meg, illetve ne cserélje ki a készülék semmilyen alkatrészt, hacsak azt nem tartalmazza kifejezetten a felhasznalói utmutató.
- Ne húzza a halózati gezetéket, amikor eltávolítja az aljzataból. A halózati csatlakozózsinórt ne csavejar maeg es ne nyomja,és gyózódjön meg arról, hogy nincs megtörve.
Nedves kezzel ne erjen hozza a halózati csatlakozódugaszhoz, az áramköri megszakitóhoz és vészkapcsoló gombhoz. - Ne dugja ujjait vagy idegen tárgyakat a beltéri/kultéri egység levegokimenetébe/bemenetébe.
- Soha ne blokkolja a belteri es a kulterigység levegobemenetét vagy -kimenetét.
Csokkent fizikai vagy mentalis képességü személyek, gyermekek és a keszülékkel kapcsolatban semmilyen tapasztalattal nem rendelkező személyekCsak akkor
hasznalhatjak a keszüléket, haspecialis kiképzest kaptak a keszülék üzemeltetésere vonatkozoan abbiztonságukert es az ellatasukert felelos szemelytol. A keszülékek nem arra szanták, hogy csökkent képességu szemelyek vagy kisgyermekek felügyelet nélkül hasznalják.
Gondoskodni kell a gyermekek felügyeterol annakbiztositára, hogy nem jatszanak a keszülékkel (beleertve a tavirányítót is).
- A jelen keszüléket használhatják legalább 8 éves gyermekek és csökkent fizikai, érzékszervi vagy mentalális képességü szemelyek, illetve tapasztalattal nem rendelkező és a keszüléket nem ismerő emberek, ha részükre felügyeletet biztositanak, illetve utasításokat kapnak a keszülék biztonságos modon történő használata ravonatkozoan, és megértek az ezzel járó veszélyeket. A gyermekek ne játsszanak a keszülékker.
A tisztíst és a felhasznalói karbantartást nem végezhetik felügyelet nélkülgi gyermekek.
ÓVINTÉZKEDÉSEK A LÉGKONDICIONÁLÓVAL KAPCSOLATBAN
Kérjuk, szigoruan tartsa be az alábbiutasításokat:
Káros lehet egészségère, ha hosszú ideig és kozvetlenül hideg levegőnek van kiteve. Azt javasoljuk, hogy úgy allítsa be a zsa-lukat, hogy elkerülje a hideg levegő kozvetlen áramlávarsat, és azt a szobán belül irányítsa át.
- Meghibásodás esétén először
kapcsolja le a készüléket a távirányítón lévo ON/OFF gombbal,
majd valassza le a taphálózatról.
- Mindig elóször a távirányítóval kapcsolja ki a legkondicionalót. Ne használja a halózati áramköri megszakítót, illetve ne húzza ki a halózati dugaszt a kikapcsoláshoz.
- Ne kapcsolja ki és be tül gyakran a keszüléket, mert ez károsithatja a keszüléket.
- Ne tegyen semmilyen târgyat a kūltéri egységre.
- Valassza le a legkondicional o t a taphalózatról, ha hosszabb ideig nem fogja használni, illetve mennydörgéssel/villámlással jaró viharok eseten.
A termek a Kiotói Jegyzokonyv szerinti üveghazhatásu fluorozott gázokat tartalmaz, de a hútógáz legmentedesen zárt rendszerben találhato. (R410a, GWP 2088)
| Modell | 20K | 24K | 36K |
| Gáz tõmege (kg) | 1.4 | 2.2 | 2.6 |
| CO2 egyenérték (tonna) | 2.923 | 4.594 | 5.429 |
KÖRNYEZETVÉDELMITANÁCSOK
Ez a keszülék uyrahasnosithato vagy
újrafelhasznalhato anyagokból keszült.
Kiselejtzeşkor a hulladékelhelyezésre
vonatkozo helyi elóirásokkal összhangban kell
eljárnì. A kiselejtzezs elött győzódjön meg
arról, hogy atvágta a halózati kabelt, hogy a
keszüléket uzemkeptelenne tegye.
A termek kezelésével vagy ujrahasznositásával kapcsolatos részletes információkt forduljon a szelektiv hulladékgyüjtésell foglalkozó helyileg illetékes hivatalhoz vagy a bolthoz, ahol a készüléket vásárolta.
A CSOMAGOLÓANYAGOK HULLADEKBA HELYEZÉSE
A csomagolóanyag 100% -ban ujrahasnosithato, amint azt az ujrahasnositasi szimbolum is jelzi. A csomagolas kulonfelle részeit tilos a kornyezetbe szetszorni, hanem azokat a helyi onkormanyzati rendelkezesekkel osszhangban kell hulladekba helyezni.
A KESZULEK KISELEJTEZÉSE
A keszüléken talalható jelzés megfelel az elektromos és elektronikus berendezesek hulladékairól szólo 2002/96/EK europai irányelyven (WEEE) foglalt előirásoknak.
A hulladekka valt termek szabalyszeru elhelyezesevel On segit elkerulni a kornyezettel es az embari egeszseggel kapcsolatos esetleges negativ kovetkezmenyeket.
A terméken vagy a termékhez mellekelt
dokumentación felTÜntetét jelzésarra utal, hogy ez a készülék nem kezelheto háztartási hulladékként, hanem a készüléket a villamos es elektronikus berendezések tárolását és ujrahasznosításat vegzö megfelelo helyi gyüjtöhelyen kell leadni.
A KÉSZÜLEK BEmUTATÁSA
Belteri egység
- Levegobemenet
- Elolap
- Kijelzópanel
- Levegokimenet
- Elektromos kapcsolodoboz

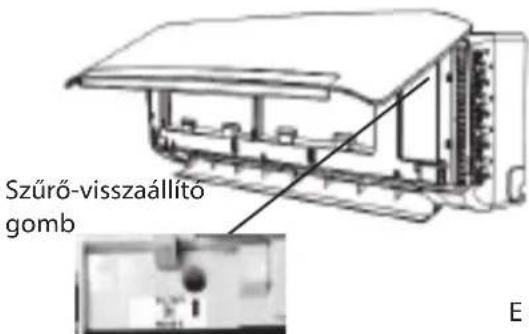

- Szuro-visszaallitogomb
- Fuggoleges beallto zsalu
- Vízsziñtes beállító zsalu
- Legszuro
- Távirányító
11.Be/ki kapcsoló
A felhasznaloi utmutatoban szereplo képek a standard modelek külnezeti képén alapulnak, az重点领域kialakitas a modeleleknek megfeleloen valtozik.

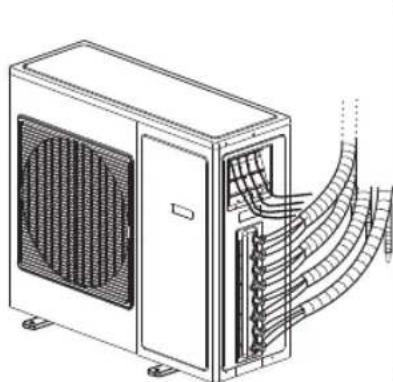

Kültériegység
- Levegobemenet
- Csovek es halozati csatlakozosinor

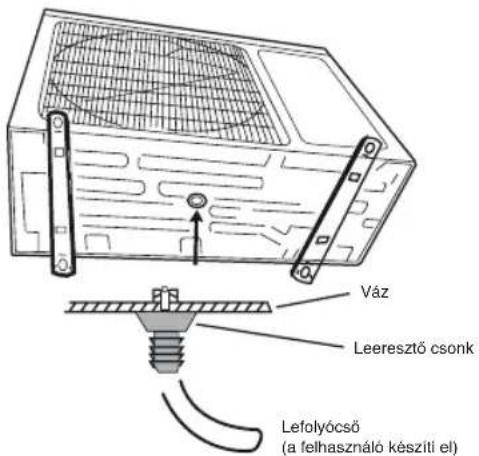

- Lefolyócső
megjegyzes: A kondenzvizet gezeti el HUTES vagy SZARAZ uzemmodban.
- Levegokimenet
A KEZELÖLAP KIJELZOÖJEN LÉVÖ JELZÉSEK ISMERTETÉSE
Hömérseklet jelzés (1)
Kijelzi a beallitott homersekletet.
Az "FC" feliratot mutatja emlekeztetoula szuro megtiszitatasara.
Uzemelés jelzes (2)
Mukodés kozben vilagit.
A kultéri egység jegtelenitése alatt villog.
Idozitójelzes(3)
Világít a beallított idő alatt.
Kialszik, amikor az idzit'mukodese befejezdik.
Szuró monitor jelzese (4)
Villog, amikor a szurot meg kell tisztitani.
A szur'monitor jelzese 200 ora hasznalat utan villog emlekeztetoul a szur'megtisztitasa. A szur'megtisztita utan nyomja meg a belteri egysegen az elolap mogott levo szur' visszaallito gombot, hogy megszakitsa szur'monitor jelzésenek villogasat.
TÁVIRÁNYÍTÓ FUNKCIÖI ÉS JELZÉSEI
1. ON/OFF (BE/KI) GOMB
A gomb megnyitásával lehet a készüléket elinditani és/vagy leallitani.
2. MODE (ÜZEMMOD) GOMB
Az uzemmod kivalasztasara szolgal.
3. FAN (VENTILATOR) GOMB
A ventilator sebességének megvalasztára szolgál. A sebességfokozatok sorrendben: automatikus, magas, kózepes, alacsony.
4-5. HOMERSEKLET GOMB
A szobahomerseklet kivalasztasara szolgal. A idokapcsolo modban es a valos ideju oraban az ido beallitasara szolgal.
7. SWING (ELFORDITÁS) GOMB
Leallitja vagy elinditja a fuggoleges beallitozsalu elfordulasat, es beallitja a kivant fuggoleges tegaramlasi iranyt.
Az Ejszakai üzemmod beallitasara vagy trolésere szolgal.
9. AROUND U (KÖRÜLÖTTE) GOMB
Amikor megnyomja ezt a gombot, a taviranyito a korulotte levo tenyleges szobahomerseklet jelet tovabbitja a belteri egysegnek 10 percentkent. Ezert tardsa a taviranyitot oyan helyen, hogy megfeleloen tutja tovabbitani a belteri egysegnek a jelet. Nyomja meg egyszer a beallitashoz, es meg egyszer az elveteshez.

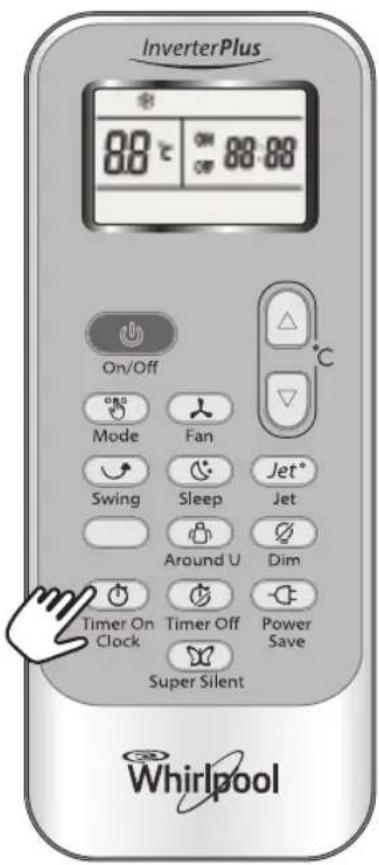

10. TIMER ON/CLOCK (BEKAPCSOLÁSI IDÖZİTO/ÖRA) GOMB
A pontos ido beallitasara szolgal. Abekapcsolasi idozitio zemmod beallitasara vagy trolsesere szolgal.
11 TIMER OFF (KIKAPCSOLÁSI IDOZITO) GOMB
A kikapcsolasi idzito uzemmod beallitasara vagy torlesere szolgal.
12.JET (GYORSHUTES) gomb
A gyorshutés elinditasára vagy leallitasára szolgál.

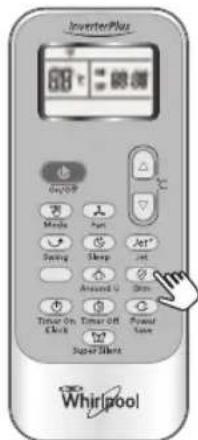

13. DIM (HALVANY) GOMB
A belteri egysegen lev'o kijelzo vilagitasanak bevagy kikapcsolasara szolgal.
14. POWER SAVE (ENERGIATAKAREKOS) GOMB
Az energiatakárékos uzemelés elinditására vagy leallitására szolgál.

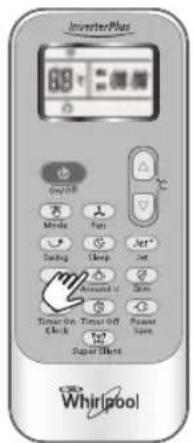

15. SUPER SILENT (SZUPERHALK) GOMB
A szuperhalk üzemelés elindītāsára vagy leallitāsára szolgál. Ez a funkció csak bizonyos modelleken all rendelkezésre. Az ezzel a funkcióval nem rendelkezö modelleknél nincs ilyen gomb a tavirányítón.
A TÁVIRÁNYITO KIJELZÖJEN LATHATÖ JELZÉSEK SZIMBÓLUMAI
Huetesjelzes
Szaraz jelzés
Csak ventilator jelzes
Futes jelzes
Auto ventilatorsebesség
Magas ventilatorsebesseg
Közepes ventilatorsebesseg
Alacsony ventilatorsebesseg
Szuperhalk jelzes
- éjszakai jelzés (a jelzések száma a modelltol fugg)
- éjszakai jelzés (a jelzések száma a modelltol fugg)
- éjszakai jelzés (a jelzések száma a modelltol fugg)
- éjszakai jelzés (a jelzések száma a modelltol fugg)
Körulotte jelzés
Gyorshutes jelzés
Jelátvitel
8:88 Beallitott idozitokijelzese
Pontos ido kijelzese
Beallitott homerseklet kijelzese
Energiatakékos jelzes
A TÁVIRÁNYITO TÁROLÁSA ES HASZNÁLATI TIPPEK
Az elementek behelyzesi modja
- Illesszen be egy pecket, és gyengéden nyomja le az elemtartó fedelét, majd tolja az ábra szerint a nyil irányába.
- Helyezzen be 2 darab AAA méretü (1,5 V) elemet a rekeszbe.
Vigyázzon, hogy jo helyre tegye a "+" és "-" polusokat.
- Zárja le a távirányító elementartójának fedelet.
Az elementek kivetele
Az elemfedot a nyil iranyaban vegye le.
Nyomja meg az elem positiv polusat enyhén az
ujjaival, majd huzza ki az elementek a rekeszból.
MindeztCsak felnotttek végezhetik, gyermekek
szamara tilos az elementk kivetele a taviranyitobol a
lenyeles veszelyenek megelozese erdekében.
Az elementk hulladekba helyezese
Kerjuk, az elementek erre szakosodott kozeli gyujtohelyen helyezze az eloirt modon hulladekka.
Ovintezkedesek
- Az elemek cseréje alkalmával az uy elemeket ne vegyítse régi elemekkel, illetve ne használjon együtt kūlónbozó típusú elemeket, mert ezzel a tāvirányitó hibás muködését eredményezheti.
Ha varhatoan egy darabig nem fogja hasznalni a taviranyitot, vegye ki belole az elementeket, hogy az elembol a sav ki nem szivarogjon a taviranyitoba.
A taviranyitot annak hatekony tartomanyaban üemeltesse. A taviranyitot legalabbb 1 meteres tavolsagban tartsa TV-keszulekektol vagy HI-Fl berendezesektol.
Ha a taviranyito nem mukodik rendesen, vegye ki az elementek, majd 30 masodperc mulva tegye vissza oket. Ha meg mindig nem mukodik, tegyen be uy elementek.
Ha a keszüléket a távirányitóval kivanja muködtetni, irányitsa a távirányitot a belteri egység fogado keszülékere, hogy biztos legyen a fogadas érzekenysége.
Amikor uzenet megy a taviranyitórol, a jef masodpercig villog. Az uzenet megerkezesekor a keszülék eqy sipjelet ad ki.
A távirányító maximum 7 méteres tívolságró lúködteti alegkondicciónalót. - Minden alkalommal, amikor a taviranyitoban element cserel, a taviranyito az elobeallitas szerinti 6. erzek uzemmodra all be.
ÜZEMMOD LEÍRÁSA
Uzemmodok:
1. Az uzemmod kivalasztasa
A MODE gomb minded egyes lenyomásakor az uzemmod sorban valtakozik:
HUTES SZARAZ
FUTES CSAK VENTILATOR
Csak hutesre alkalmas legkondacionaloknal a futesi uzemmod nem all rendelkezesre.
2. VENTILATOR Üzemmód
A ventilator sebességa a "FAN" gomb minded lenyomására a kovetkezó sorrendben valtozik:
Auto Magas
Alacsony Kozepes
"CSAK VENTILATOR" ÜzemmodbanCsak a "Magas",Kozepes"es "Alacsony"sebesség valaszthato.
"SZARAZ" uzemmodban a ventilatorsebesseg beallitasa automatikusan "Auto", a "FAN" gomb ilyenkor nem mukodik.
3. A homérisklet beallitása
A beallitott homerseklet 1 ^ C -kal novelsehez egyszer nyomja meg
A beallitott homerseklet 1°C-kal csokkentesheez egyszer nyomja meg
| A rendelkezésre ally beállitott hómér séklet-tartomány | |
| *FUTÉS, HUTÉS 18°C ~ 32°C | |
| SZÁRAZ +/- 7°C | |
| CSAK VENTILATOR ne m lehet beállítani | |
*Megjegyzés: Csak hutséral alkalmas modelknel a futsi üzemmod NEM all rendelkezsère.

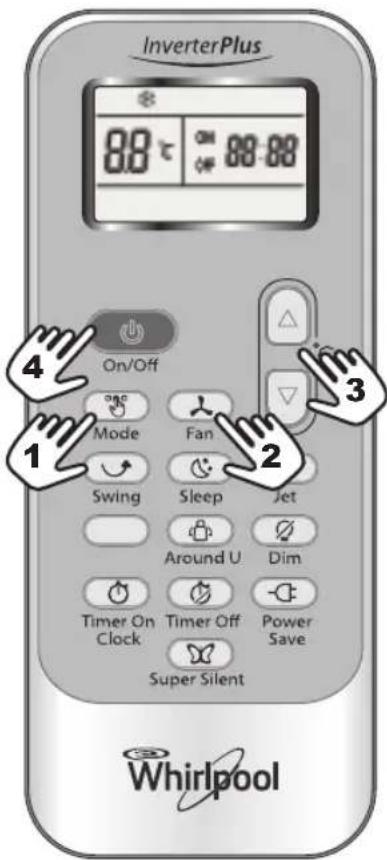

4. Bekapcsolás
Nyomja meg a gombot, amikor a keszülék veszi a jelet, az ÜZEMELÉS jelzes a beltéri egységen felgyullad.
Az uzemmodvaltasok alatt varjon nehany masodperct, ismetelje meg a mveletet, keszulek egyaltalan nem reagal.
A futesi muvelet kivalasztasakor a legaramlas 2-5 perc eltelev indul el.
A LÉGÁRAMLÁS IRÁNYANAK SZABÁLYOZÁSA
5. Legáramlas irányanak szabályozása
A fuggoleges legaramlas a keszulek bekapcsolasa utan az uzemmodnak megfeleloen automatikusan beall egyBizonyos szogbe.
A legáramlas iranya egyeni igenyinek megfeleloen a távezérlo "SWING" (ELFORDULÁS) gombjanak lenyomásával is allithato.
| Üzemmod Légáraml at iránya | |
| COOLING, DRY (HÜTÉS, SZÁRAZ) | vizszintes |
| *HEATING, FAN ONLY (FÜTÉS, CSAK VENTILÁTOR) | lefelé |
*Fúto üzemmodbanCsak a hószivattyus modellek muködnek.
Fuggolegeslegaramlas-szabalyozas (tavvezerlovel)
Az aramlasi szogek beallitasahoz hasznalja a tavzezerlot.
Alegaramlas elforditasa
A "SWING" gomb egyszeri lenyomására a fuggöeleges beallitózsaluk automatikusan fel-és lefelé fordulnak.
A kivant legaramlasi irany
Amikor a zsaluk a kivant szogben allnak, nyomja meg ujra a "SWING" gombot.

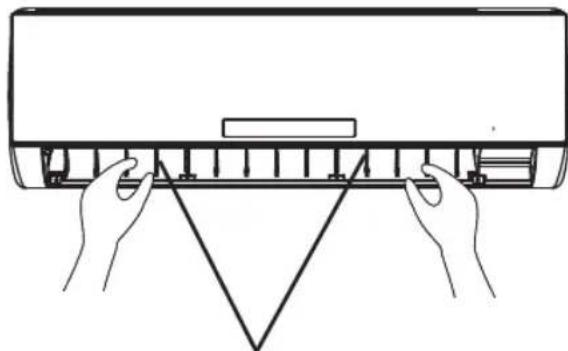

Vizszintes legáramlás-szabályozás (kezzel)
A vizszintes legáramlas megvaltoztatásaHOZ a bemutatott modon forditsa el a vizszintes beallitózsaluk szabályzórdjait.
Megjegyzés: A berendezés alakja elterhet az On
altal valasztott legkondacionlóétol.
A - A fuggoleges beallitozsalukat ne kézzel forditsa el, mert igy mukódési zavar léphet fel. Ha ez bekovetkezik, elször kapcsolja ki a készüléket és húzza ki a dugaszt a konnektorból, majd ismét dugja be.
B - HUTo vagy PARATLANITAs uzemmodban jobb, ha nem hagyja sokaig lefelé dontve a fuggoleges beallitozsalut, igy megelozheti a kondenzviz csopogesét.
Vizszintes beailltozsalu szabalyzórdjai
ÜZEMMOD- és FUNKCIÖLEÍRÁSOK
ORA funkció
Beallithatja a tenyleges idot a TIMER ON/CLOCK gomb megnyomasaval, majd pedig a es gombok hasznalatalval allitsa be a pontos idot, es nyomja meg ismet ezt a gombat, ha a pontos ido be van allitva.
ÉJSZAKAI üzemmod
Az EJSZAKAI üzemmod HUTES, FUTES vagy
SZARAZ üzemmodban allithato be.
Ez a funkcio kellemesebb kornyezetet biztosit
alvashoz.
A keszülék 8 ora muködés utan automatikusan leall. A ventilator sebességét a keszülék automatikusan alacsony fokozatra allitja.

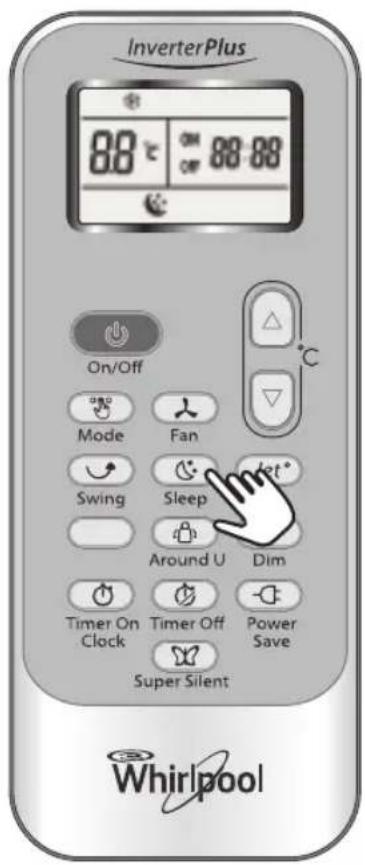

A SLEEP (ÉJSZAKAI) gombnak minded
lenyomására az üzemód a kōvetkező sorrendben
változik:
SLEEP 1→SLEEP 2→SLEEP 3→SLEEP 4→NORMAL
↑
ÉJSZAKAI felnöttek részére (1. üzemmod)
Ha a keszülek 2 orán keresztül folyamatosan hûtes üzemmodban muködk, a beallitott homérséklet legfeljebb 2°C-kal emelkedik, majd nem valtozik. Ha a keszülek 2 orán keresztül folyamatosan fûtes üzemmodban muködk, a beallitott homérséklet legfeljebb 2°C-kal csökken, majd nem valtozik.
ÉJSZAKAI idösebbek részé (2. uzemód):
Ha a keszulek 2 oran keresztul folyamatosan hutes uzemmodban mukodik, a beallitott homerseklet 2^ kal emelkedik, 6 ora elteltivel 1^ -kal csokken, majd 7 ora elteltivel 1^ -kal csokken. Ha a kszulek 2 oran keresztul folyamatosan futes uzemmodban mukodik, a beallitott homerseklet 2^ kal csokken, 6 ora elteltivel 1^ -kal emelkedik, majd 7 ora elteltivel 1^ -kal emelkedik.
ÉJSZAKAI kamaszok és tizenevesek részére (3. Üzemmod):
Ha a keszülek 1 oran keresztul folyamatosan hutes üzemmodban mukodik, a beallitott homerseklet 1^ C- kal emelkedik, 2 ora elteltivel 2^ C-kal emelkedik, majd 6 ora elteltivel 2^ C-kal csokken, 7 ora elteltivel 1^ C-kal csokken. Ha a keszülek 1 oran keresztul folyamatosan futes üzemmodban mukodik, a beallitott homerseklet 2^ C- kal csokken, 2 ora elteltivel 2^ C-kal csokken, majd 6 ora elteltivel 2^ C-kal emelkedik, 7 ora elteltivel 2^ C-kal emelkedik.
ÉJSZAKAI gyermekek részé (4. Üzemmod):
A beallitott homserseklet valtozatlan marad.
Megjegyzés: Csak hutsre alkalmas
legkondiconalnala futes NEM all rendelkezesre.
GYORSHUTES uzemmod
A GYORSHUTES uzemmod szolgal a gyorshutés, illetve a gyorsfutes inditasara es leallitasa.
A gyorshutes nagy ventilatorsebesseggel mukodik, a beallitott homersekletet automatiskan 18^ -ra valtoztatja.
A gyorsfutes automatikus ventilatorsebesseggel mukodik, a beallitott homersekletet automatikusan 32^ -ra valtoztatja.
GYORSHUTES uzemmodban beallithato a legaramlas iranya es az idozito. GYORSHUTES uzemmodbol valo kilpeshez nyomja meg a JET, MODE, FAN, ON/OFF vagy a HOMERSEKLETBEALLITO gombok barmelyikét, a kijelzo visszater az eredeti uzemmodba.
Megegyzés:
- GYORSHUTES üemmodban a SLEEP és a 6. érzék gomb nem mukodik.
A keszülek GYORSHUTES uzemmodban mukodik mindaddig, amig az emlitett gombok barmelyikét megnyomva ki nem lép belöle.
Idozitofunkcio
Kenyelmes a TIMER ON/CLOCK gomb
megnyomásával beallitani az idözítôt, hogy
hazaerkezsének idejéré kelmes
szobahomérskletet érjen el.
A kelames alvas erdekuben ejszakai kikapcsolasra is beallithatja az idozitot a TIMER OFF gomb megnyomasaval.
A BEKAPCSOLÁSI IDÖZİTO beallitasa
A TIMER ON/CLOCK gombbal programozhatja be az idozitot tetszés szerint, hogy a keszülk a kivistand idopontban bekapcsoljon.
I) Nyomja meg a TIMER ON/CLOCK gombot 3 masodpercig, amikor az LCD-kijelzón az "ON 12:00" felirat villog, majd megnyomhatja a vagy gombot a készülék kivist bekapcsolasi idejenek kivalasztásahoz.
Nyomja meg a vagy gombot egyszer, hogy az ido beallitasa 1 perccel novekedjen vagy csokkenjen.
Nyomja meg a vagy ombot 5 masodpercig, hogy az ido beallitasa 10 perccel novekedjen vagy csokkenjen.
Nyomja meg a vagy gombot hosszabb ideig, hogy az ido beallitasa 1 oraval novekedjen vagy csokkenjen.
Megjegyzes: Ha a TIMER ON/CLOCK gomb lenyomasa utan 10 masodpercen belul nim allitja be az idot, a taviranyito automatikusan kilep a BEKAPCSOLASI IDOZITU ozemmodbol.
II) Ha az LCD-n a kivant idopont latható, a TIMER ON/CLOCK gomb megnyomásával nyugtázza. Sipolás hallatszik.
Az "ON" villogasa megszünik. A belteri egysegen kigyullad az IDÖZİTO jelzes.
III) Az idozitobeallitasanak 5 masodperces kijelzését kovetoen a taviranyito LCD-kijelzojen a beallitott idozitohelyettapotosidolathato.
A BEKAPCSOLÁSI IDÖZİTO törlese
Nyomja meg ismét a TIMER ON/CLOCK gombot, róvid „sipolás" hallhato, és eltünik a jelzés, ezzel a BEKAPCSOLÁSI IDÖZİTO üzemmodot kikapcsolta.
Megegyzes: Hasonlo a KIKAPCSOLÁSI IDÖZITÖ beallitásahoz, beallithatja, hogy a készülk a kivistand idopontban automatikusan kikapcsoljon.
Noveles
Csokkentes
Körülotte funkció
Amikor megnyomja ezt a gombot, a gelzés megjelenik, a taviranyitó tovabbitja a körulotte levö tenyleges szobahomersekletet a belteri egység száma, és a keszülek ezen homersekleterteknek megfeleloen fog mukodni, hogy kelmes kornyezetet biztositson.
Kérjuk, hovy a tavirányitó oyan helyen tartsa, ahonnét megfeleloen tudja a jelet a belteri egység részére továbbitani.
Nyomja meg egyszer a beallitáshoz, és meg egyszer az elvetéshez.
HALVÁNY funkci
Nyomja meg ezt a gombot a belteri egység kezelopaneljén levó kijelzo vilagitásanak bekapcsolásahoz, illetve kikapcsolásahoz.
Az ENERGIATAKAREKOS uzemmod HUTES, FUTES, SZARAZ vagy CSAK VENTILATOR uzemmodban allithato be.
Amikor megnyomja ezt a gombot, jelenik meg a tavirányitón.
ENERGIATAKAREKOS fungcio HUTES, FUTES es SZARAZ uzemmodban: a keszulek a homersekletet 25^ -ra allitja be alacsony ventilatorsebesseg mellett.
ENERGIATAKAREKOS funkcio CSAK VENTILATOR uzemmodban: a keszulek alacsony ventilatorsebesserget allit be.
A fungkció elvetéséhez valtoztasson üzemmodot,
vagy nyomja meg a POWER SAVE gombat ismet.
Megjegyzes: A ventilator sebessége és a homérseklet nem allithato ebben az uzemmódban.
SZUPERHALK funkció
Nyomja meg a gombot, hogy a keszulek
alacsony zajszinten mukodjon, és igy csendes és
kellemes szobai kornyezet et erjen el. Jelenik
meg a tavirányitón.
Megegyzes: A Szuperhalk fungkció a MODE gomb megnyomásakor, illetve a SUPER SILENT gomb ismetelt megnyomásakor kikapcsol.
Ez a funkcio egyes modeleken nem all rendelkezesre.

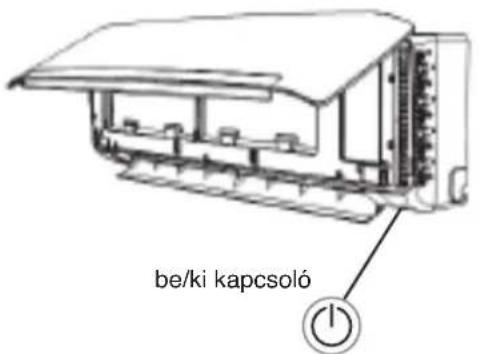

MUKÖDTÉS VESZHELYZETBEN
Veszhelyzetben, illetve amikor a taviranyitó
hianyzik, az egység vezérelheto a belteri egységen
levo be/ki kapcsoló megnyomásával is.
A keszülek bekapcsolása: amikor az egység ki van kapcsolva, nyomja meg ezt a gombot, a keszülék elindul, és 6. ERZÉK Üzemmodban mückodik.
A keszülk kikapcsolasa: amikor az egység be van kapcsolva, nyomja meg ezt a gombot, a keszülk befejezi az uzemelést.
VÉDELEM
Mukodesi feltetel
A védōberendeźes az alábbi esetekben kikapcsolhat, és leállithatja a készüléket.
| Fūtés | A kūlso hōmér séklet 24 °C fōlött van |
| A kūlso hōmér séklet -10 °C alatt van | |
| A szobahōmér séklet 27 °C fōlött van | |
| Hūtés | A kūlso hōmér séklet *43 °C fōlött van |
| A szobahōmér séklet 21°C alatt van | |
| Páramentesítés A | szobahōmér séklet 18 °C alatt van |
*Tropical (T3) Climate ("Tropusi klima") modelleknél a homérsékleti csùcs 43 °C helyett 52 °C. Ha a légkontdiconálo hosszú ideig nyitott ajtó vagy ablak mellett HUTÉS vagy SZÁRAZ uzemmodban muködk, amikor a relativ páratartalom 80% fölätt van, előfordulhat, hogy nedvesség csöpög a levego kimeneti nyilásból.
Zajszennyezes
A keszüléket oyan helyre szerelje fel, amely megtartja a sulyat, igy halkabban üzemel
Telepitse a kulteri egységet oyan helyre, ahol a levego tavozhat, es az uzemelés zaja nem zavaria a szomszédokat.
- Ne allitson akadalyt a kulteri egység levegobemeneti nyilasa elé, mert ez noveli a zajszintet.
Varjon legalabbb 3 percet, mielott a mukodes leallasa utani ujrainditja a keszuleket, vagy mukodes kozben uzemmodot valt. Ha a keszuleket a halozathoz valo csatlakoztatas utan azonnal bekapcsolja, a mukodes megkezdese elott 20 masodperces kses fordulhat elo. Ha az osszes muvelet lealt, az ujrainditashoz nyomja meg az ON/OFF gombat. Az idozitot ujra be kell allitani, ha torlodott a beallitas
A HUTÉS üzemmod jellemzöi Jégmentedes
Amikor a belteri hocserel'o homerseklete 0^ -ra
vagy az ala esik, a kompresszor mukodese leall az egesz keszulek vedelme erdekiben.
A FUTÉS üzemmod jellemzöi Elofutés
A hideg levego kiaramljasanak megelozese erdekében 2-5 perc szukseges a belteri egyseg elofutesehez a FUTES uzem inditasakor. A belteri ventilator nem mukodik az elofutes alatt.
Jégtelenités
FUTES uzemmodban a keszülk a nagyobb
hatekonysag erdekében automatikus jegtelenitest
vegez. Ez az eljaras rendszerint 6-10 percet verz
igenybe. A jegtelenités alatt a ventilator muködese
leall, es az uzemelés jelzes villog.
A jegtelenités befejeztével a keszülk automatikusan
visszatér FUTES uzemmodba.
Uzemmod-interferencia
Azon okbol, hogy az osszes belteri egység egyetlen kulteri egységet hasznal, a kulteri egység pedigCsak ugyanabban az uzemmodban (hutes vagy futes) tud uzemelni, ezert amikor a beallitott uzemmod elter attol az uzemmodtol, amellyel a kulteri egység mukodik, uzemmod-interferencialepfel. A kovetkezó mutatja az uzemmod-interferencia eseteit.
huteszarazfutesventillator
| hútes | v v x v |
| száraz | v v x v |
| fútes | x x v x |
| ventilator | v v x v |
x: uzemmod-interferencia - v: normal
A kulteri egyseg mindig az elsokent bekapcsolt belteri egyseg uzemmodjaval mukodik. Amikor a kovetkez o belteri egyseg beallitott uzemmodja interferenciaban van ezzel, 3 sipolas hallhato, es a normal modon mukdo egysegekkel interferenciaban levo belteri egyseg automatikusan kikapcsol.
KARBANTARTÁS
A belteri egység elolapjanak tiszitīsā
- Leválasztás a taphalózatról
Kapcsolja ki a keszüléket elször, mielott levalasztaná a taphalózatról.
- Az elolap levetele
Nyissa ki az elolapot, amint a nyil mutatja (A abra).
Húzza eróvel az elolap oldalan levô nyilásokat, es vegye le az elolapot (Bábra).
- Az elolap tiszitīsā
Törölje le egy szaraz puha ruhával. Ha a keszülék nagyon piszkos, használjon a tiszításhoz langyos (40°C alatti) vizet. A tiszítías után hagyja megszáradni.
- Az elolap viss Zahelyezese es bezarasa
Lefele nyomva helyezze vissza és zárja be az elólapot.
Megjegyzés:
A keszülék tisztitásához soha ne használjon oyan anyagokat, mint példaul a benzin vagy a butorfényező.
- Ne spricceljen vizet a belti égységbe. Veszélyes! Áramütés!
A legszürö tiszitütasa
A legszurot kb. 200 ora hasznalat utan szukseges megtisztitani. Kethetente tisztitsa meg a legszurot, ha a legkondcionalo kulönosen poros kornyezetben mukodik.
- Levalasztás a taphalózatról
Kapcsolja ki a keszüléket elöször, mielott levalasztaná a taphalózatrol.
-
Vegye ki a legszürot (Cábra).
-
Nyissa ki az eləlapot.
- Enyhén nyomja meg a szurof fogantyujat.
-
Csuszta tassa ki a szurrot.
-

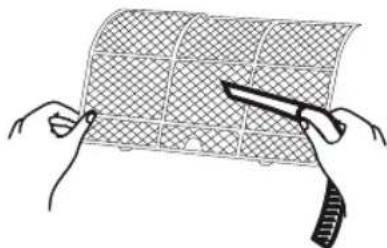

A legszüro megtisztítása (D ábra)
Ha a szuro nagyon piszkos, langyos vizbe tegyen semleges mososzert, es abban mossa ki.
A tiszítatas utan hagyja megszáradni.
- Illessze vissza a szurôt, nyomja meg a szurovisszaállitó gombot (E ábra) a jobb oldalon hengercsappal, és zárja be az elolapot.
Megjegyzés:
A serulések elkerulése érdekében a szuro eltávolitása utan ne nyuljon kezzel a belteri egység ventilátórszárnyához.
- Ne的概率 big alephale, which is a big alephale.
- Ne tisztítsa a szúröt mosógépben.
A ábra
Bábra
Cabra
Dábra
Eabra
HIBAELHÁRITÁS
A mukódési problémákat gyakran apró hibák okozzák, kérjúk, Ellenörizze le a következǒ tablázat segít ségevel, mielótt a szervízt hivná. Ezzel idòt és szükségtelen kiadásokat takarīthat meg.
| Hiba Elemzés | |
| Nem mūködik | · ABiztonsági berendezés vagybiztositékkiégett?Kérjūk, várjon 3 percet, majd indítsa Újra, lehet, hogy aBiztonsági berendezés megakadályozza a berendezés mūködését.Lemerült az elem a távirányítoban?Nincs jol bedugva a dugó? |
| Nincs hūtǒ vagy fûtōlevegő | · Nemszennyezöddott be a lésgzǔrǒ?Nincsenek elzárva a lésgkondicciónaló be- és kimeneti nyílásai?JóI van beállitva a hòmér séklet?Nyitva vannak az ajtok vagy az ablakok? |
| Hatástalan vezérIés | · Nincsen erős interferencia (túlzott statikus elektromos tõltés, halózati feszültsségrendellenessége miatt)? Ne feledje, ha a mūködés rendellenes, húzza ki ahalózataból, és 2-3 másodperc mülva dugja vissza. |
| Nem mūködikazonnal | · 3 perces késlettetés van, ha mūködés kõzben módositja az üzemmódot. |
| Jellegzetes szag | · Ennek a szagnak a forrassa lehet más is, pédául bútor, cigaretta stb., melyet a készülék beszivott, majd a levegövel kifújt. |
| Folyó viz hangja | · Normális, a hūtǒfolyadék áramlása okozza lésgkondicciónalóban.A jegtelenités hangja fûtes üzemmódban. |
| Recsegőhang | · A hangot okozhatja az elǒlap hòmér séklet-változások miatti tágulása vagy összechuzódása. |
| Köd jön a kivezetönyílsból | · Alacsony hòmér sékletü helyisègben van a köd? Normál jelesèg, amelyet a beltieregységból távozó levegő okoz HÜTÉS vagy SZÁRAZ üzemmódban. |
| Az üzemelés jelzésvillog, de a beltériventilátor áll. | · Akészülék átvált fûtesi üzemmódról jégtelenitésre. A jelzés kialszik, és visszatérfûtesi üzemmódba. |
Megjegyzés: Ha a problema továbbra is fennáll, kapcsolja ki a készüléket, és valassza le a tapellatásról, majd hívja a Whirlpool legközelebbi hivatalos szervízkóþ Pontját. Ne vállalkozzon arra, hogy saját maga athelyezi, megjavitja, szétsereli vagy modositja a készüléket.
TELEPITÉSISZOLGÁLTATÁS
Telepités elott
- Kérjuk, figyelmesen olvassa el ezt a kezikonyvet a telepités elott.
- A keszülék telepítését az országos huzalozási szabályok, valamint ezen kezikönyv alapján szakembereknek kell elvegeznük.
- A beszerelési pozício kizárólag szakemberek kozremuködével valtoztatható meg;
-
Ellenorizzee a telepités elott, hogy a termek nem sérult-e meg.
-
A belteri egység legaló MOZgo alkatrészeit legalább 2,5 m-rel a padlo vagy a lépcsósztint folé szerelje.
- A telepítés után a vásárlónak a készüléket a jelen kezikönyvnek megfeleloen kell muködtetnie. Örizzeme g a kezikönyvet megfelelo tárolóhelyen a készülék jovoben karbantartasa és athelysezese esétere.
BIZTONSÁGÍ OVINTÉZKEDÉSEK
- A tapellatásnak anevleges feszültseggel kell birnia,és sajat aramkorrel kell rendelkeznie a keszülék szárára.A normal üzemi feszültsegartomány anevleges feszültseg 90~110%-a kozott talalhato.A halózati gezetek atmérojének meg kell feelnie az előirásoknak.
- A felhasznaló tapellatásan legyen egy megbízható foldelő terminal. Tilos a foldkábelt az alábbi dolgokhoz csatlakoztatni: 1) Vízvezeték 2) Gázvezeték 3) Szennyvizcső 4) Más, nem biztonságosnak itétlt helyek.
- Gondoskodjon aBiztonságos földésról és arról, hogy a foldelő kábelt az épulet saját,
szakemberek aldal telepitett
foldelesi rendszeréhez
csatlakoztassa. A keszüléket fel kell
szerelni áramszivárgas ellen védó
kapcsolóval é sy egy megfelelo
kapacitással rendelkezo kiegészító
áramkörimegszakitóval. Az
áramkörimegszakitónak magneses
és termikus kioldó funkcióval is kell
rendelkeznie, hogy rovidzárlat,
illetve tulterhelés esetère védelmet
tudjonbiztositani.
| Típus Modell | A levegő megszakító kapcsoló szükséges kapacitása | |
| Split Inverter | 20K 30A | |
| 24K 30A | ||
| 36K 40A | ||
BIZTONSÁGI ÖVINTÉZKEDÉSEK
- Győzódjön meg arról, hogy a halózati gezeték elég hosszú ahhoz, hogy megfelelo csatlakozást biztosítson. A tapellátashoz ne használjon semmilyen hosszabbitôt.
- Ha a tapvezetek sérult, azt a kockázatok elkerulése érdekében a gyartóval, szervizmegbizottjával vagy hasonloan szakképzett személlyel kell kicserétetni;
- A rogzített huzalozásba be kell
csatlakoztatni egy olyan
áramtalaníto kapcsoló, amelynéla
megszakító minded polusnal
legalább 3 mm-es. - Az áramūtes személyi sérülést vagy halált okozhat: Szervizelés elótt valasszon le minded csatlakozót az elektromost taphálózatról.
-
A halózati gezeték csatlakoztatásat, valamint a beltéri és a külteri egység közöttti kábelcsatlakozás a készülékhez mellekelt huzalozási rajznak megfeleloen kell elvegezni.
-
Amikor a telepités elkészült, az elektromos komponensek nem lehetnek hozzaférhetöek a felhasznalok szamára.
- A legkondicionalo mozgatasat es telepitését kettó vagy tobb ember végezze a tulzott terhelés veszelyenek megelözese érdekében.
- A legkondicionalo kicsomagolasa utan az osszes csomagoloanyagot a gyermekektol elzarva tartsa.
- A hütőközeg jellegének megfeleloen a cső nyomásanagyon magas, ezert ügyeljen arra, hogy nagyon körültekintően járjon el, amikor a készüléket üzembe helyezi és javítja.
- A nemzeti törvények szerint egy legfeljebb 30 mA eròsségú szivárgó áramra beállitott áramVEDOKAPCSOLt (RCD) kell beépîteni rögzített beköTÜssel.
BESZERELESI UTMUTATIO
Telepítési rajz
Kültéri egység
MEGJEGYZÉS: A fenti abra mindössze a berendezés egyszerü bemutatása, lehetséges, hogy külso megjelenésen alter az Öl altal vásárolt terméktól. A felszerelest csak engedéllyel rendelkezó szervizmunkatárs végesheti, az orszagos huzalozási szabványoknak megfeleloen.
Válasszka ki az optimális helyet
A belteri egység felszerelésénék helye
Ahol a légkivezetés közelében nincs akadály, és a levego a helyiség minded sarkába ki tud áramlani.
Ahol a csovezes es a fal atfurasa konnyen elvegezheto.
Tartsa be a telepités rajz szerinti szükségestávolsagot a mennyezettól és faltól.
Ahol a legszur konnyen kiveheto.
- Az egységet és a távirányító televiziötól, radiótól stb. legalabb 1 m-re tartsa.
Fenycsövek hatasainak elkerülse erdekében a keszüléket fenycsövektöl minél tavolabb helyezze el.
A legbevezetés kozeléne ne helyezzen semmit, ami annak utjat elzárná.
Olyan helyre, amely képes megtartani a sulyt, és nem noveli az üzemi zajtsrezgolest.
A belteri egység nem alkalmas arra, hogy mosókonyhába telepitsék.
A kulteri egység felszerelésének helye
Kenyelmes, jol szelloz helyre szerelje fel.
- Kerülje azokat a helyeket, ahol gyulekony gaz szivaroghat.

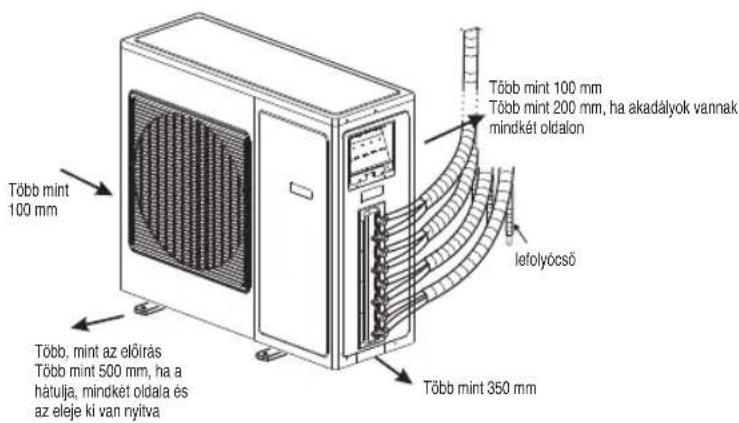

Tartsa be a telepitési rajz szerinti szükséges távolságot a faltól.
A belteri es kulteri egyseg kozotti tavolsag 5 meter legyen, kiegeszitohutokozeg-toltessel maximum 15. meter lehet.
A kultéri egységet ne szerelje fel szennyezzett, olajos helyre, vulkanizaciós gázkivezetés közelébe.
- Ne szerelje fel ut menten, ahol a keszülék sáros vizzel szennyezódhet.
Fix alapra szerelje, amely nem fokozza az üzemi zajt.
Ahol a legkvezetes utjaban nem all akadaly.
A beszerelés helye birja el a kultéri egység sulyat es az altala kelttet rezgest, továbbá biztositsa aBiztonsagos beszerelést;
Ahol a kieresztett viz nem jalent semmilyen problemat.
| Modell No. | mål csövezési hosszúság (m) | Az egyes beltéri egységek csöhosszúsági határérike (m) | Összesített csöhosszúsági határéritek (m) | Szintkülönbsé g határérikte, H (m) | Extra hütőközegtöltés (g/m) |
| FM20ODU WA2 | 5+5 20 40 | 10 | 15 (Amikor az összesített csöhossz 15 m felett van) | ||
| FM24ODU WA2 | 5+5+5 20 60 | 10 | 15 (Amikor az összesített csöhossz 20 m felett van) | ||
| FM36ODU WA2 | 5+5+5+5 25 | 60 10 | 15 (Amikor az összesített csöhossz 20 m felett van) |
BELTÉRI EGYSEG TELEPITÉSE
1. A szerelolap felszerelése
A szerelolap helyet a belteri egyseg elhelyezesenek es a csovezetek iranyanak megfeleloen valassza meg.
A szerelolapot vizszintesen lejtésmerövel vagy fuggoonnal allitsa be.
Furjon a falba 32 mm mély lyukakat.
A muanyag tipliket illessze be a lyukba, majd menetes csavarokkal rogzítse a szerelölapot.
Ellenorizze, hogy a szerelolap rogzitese biztos-e.
MEGJEGYZES: A szerelolap alakja a fentitól elteró lehet, de a szerelési eljárás hasonlo.
2. Lyuk furasa a csovezeteknek
A csovezeteknek szant lyuk helyet a szerelolap elhelysezese szerint valassza meg.

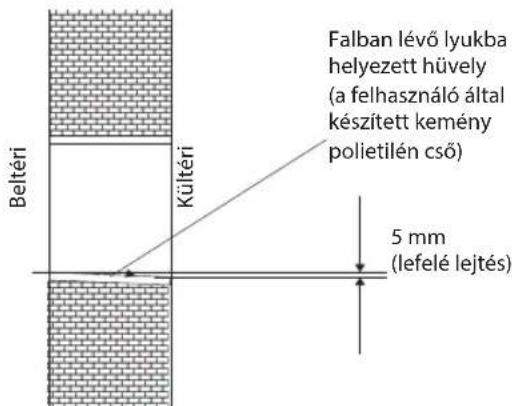

Furjon egy kb. 70 mm atmmeroju lyukat a falon. A lyuk kulso szele fele enyhén lefelé lejtsen.
A fal tisztan tartasa erdekében a lyukba gezessen be egy hüvelyt.
3. Beltéri egység csovezétékének felszerelése
A csovezeteket (folyadek- es gazcs) es kabeleket a falba furt lyukon keresztul kivulrrol illessze be, vagy a belso csovezetekek es kabelek csatlakoztatasanak befejezese utan
belüról uyg, hogy csatlakozzanak a kultéri egységhez.
- A csószerelési utmutatas alapján dontse el, hogy a muanyagrészt lefúreszeli-e (az alabb bemutatott modon).
MEGJEGYZÉS:

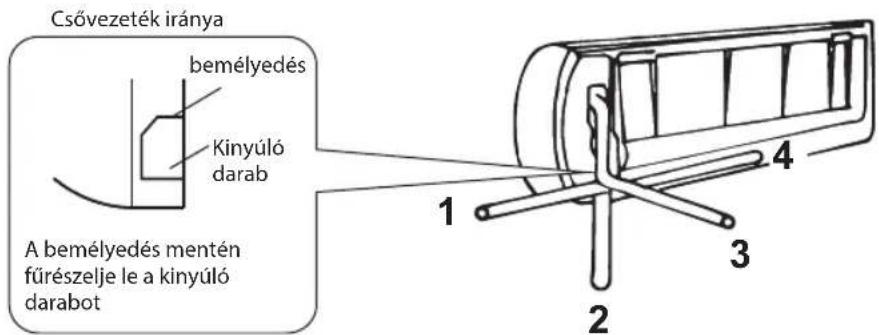

Ha a csovezetekat az 1., 2. vagy 4. utasitas szerint szereli be, a belteri egység alapjaról fureszelje le a megfelelo muanyagreszt.
- Miután az elóir mídon csatlakoztatta a csövezéték, szerelje fel a lefolyócsövet. Ezután csatlakoztassa a halózati csatlakozókábelt. Csatlakoztatás után a csövezéték, a kábelt és a lefolyócsövet együtt borítsa be hőszigetelő anyaggal.
MEGJEGYZES: Ne csatlakozzon a taphalózathoz a telepités alatt.
FONTOS:

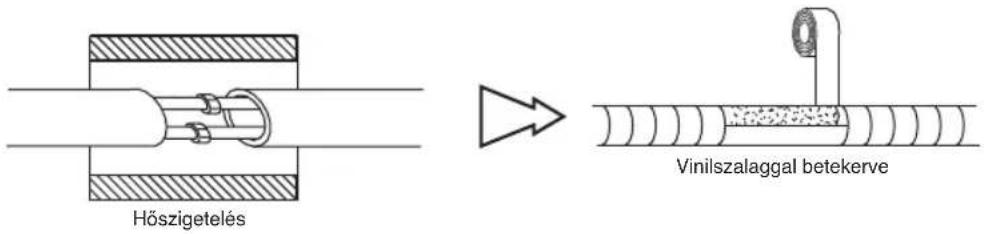

Csocsatlakozások hószigetelése:
A csocsatlakozasokat tekerje be hoszigetelo anyaggal, majd burkolja be vinilszalaggal.
Hoszigetelt csovezetek:
a. A lefolyocsovet a csovezetek alahelyezze.
b. Szigetelöanyag: legaläbb 6 mm vastag polietilén hab..
MEGJEGYZÉS: A lefolyócsövet a felhasználo készítii.
A lefolyocsovet a konnyu lefolyas erdekuben lefelé kell iranyitani. A lefolyocsovet ne csavarja meg, ne hagyja kilogva vagy korbetekeredve, es a vegét ne merítse vizbe. Ha a lefolyocsohöz hosszabbitast csatlakoztat, a belteri egysegen való átvezetéskor gondoskodjon annak hoszigeteleseröl.
Ha a csovezetek jobbra iranyul, a csovezeteket, a halozati csatlakozokábelt es a lefolyocsvet hoszigeteLsell ellatni, es a keszulek hatoldalan csokapoccsal rogziteni.
Csóvezetek csallakoztatása:
a. A belteri egyseg csoveit két csavarkulcs segitségével csatlakoztassa. A csovek, csatlakozok es holland anyak deformalódasanak es serulesenek elkerulse erdekében forditson kulön figyelmet arra, hogy legyen meg az alabb bemutatott forgatonyomatek-rahagyás.
b. Eloször kézzel húzza meg öket, azután használja a csavarkulcsokat.
| Cső mérete Forgatónyo | maték Anya szélessége | Min. vastagság | |
| Folyadékoldal (1/4 húvelyk) 1.5~2 | kg.m 17 mm 0.5 mm | ||
| Gázoldal (3/8 húvelyk) 3.1~3.5 | kg.m 22 mm 0.7 mm | ||
| Gázoldal (1/2 húvelyk) 5.0~5.5 | kg.m 24 mm 0.8 mm | ||
| Gázoldal (5/8 húvelyk) 6.0~6.5 | kg.m 27 mm 0.8 mm |
4. A kabel csatlakoztatasa
Belteri egység
1) Nyissa ki az elolapot, a csavart meglazitva tavolitsa el a takarolapot.
2) A halózati csatlakozózsinór csatlakoztassa a belteri egységhez úgy, hogy a huzalokat egyenként hozzáköti a vezerlótabla csatlakozóihoz az alábbiak szerint.
3) A vezéróltablan kábelszorítóval biztositsa a halózati csatlakozózsinórt.
4) Helyezze vissza takarolapot, es huzza meg a csavart.
MEGJEGYZES: (modelltol fuggoen) A belteri egység csatlakozoihoz torteno csatlakozasokhoz ki kell venni a dobozt.
Kültéri eigység
1) A csavart meglazitva vegye le a keszulekról a szerelóajtó. Csvarozza ki a kábelszoritó, a huzalokat egyenként, a berti ergység csatlakoztatásanak megfeleloen csatlakoztassa a vezerlótabla csatlakzoihoz.
2) A gezéróltablán kábelszorítóvalBiztositsa hálozati csatlakozózsinórt.
3) A szerelooajt ot illlessze vissza eredeti helyzetbe, es huzza meg a csavart.
MEGJEGYZES: (modelltol fuggoen) A belteri egyseg csatlakozoihoz torteno csatlakozasokhoz ki kell venni a dobozt.

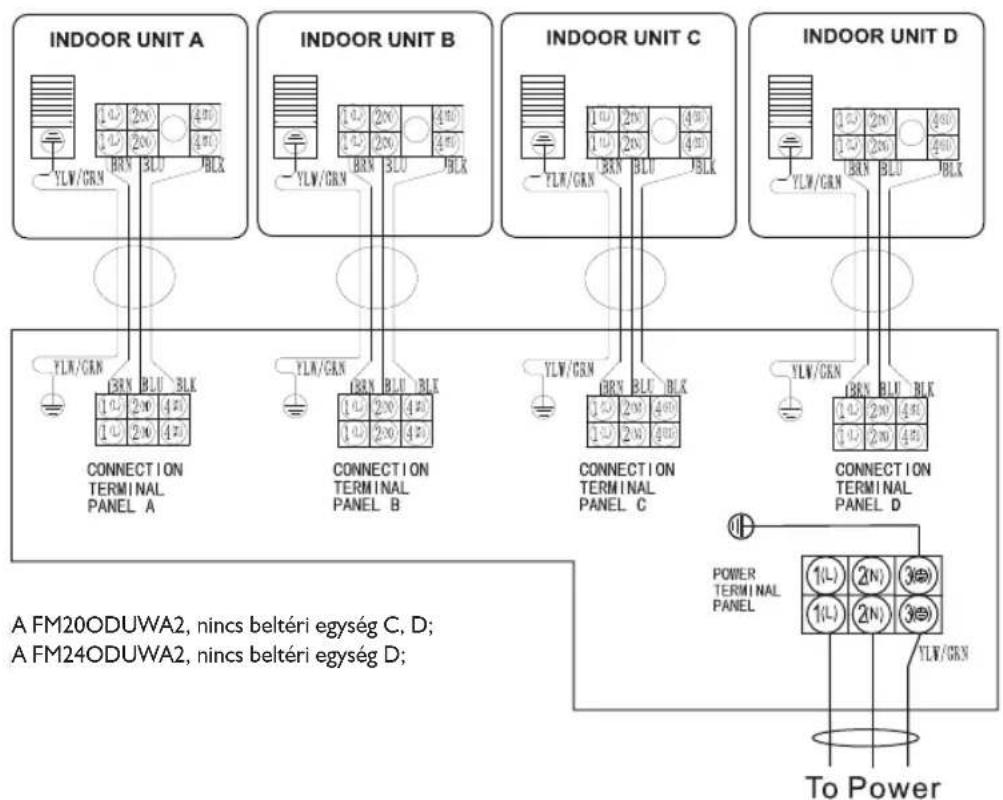

A FM20ODUWA2, nincs beltiéri egység C, D;
A FM24ODUWA2, nincs belteri egyseg D;
FIGYELEM:
- Győzódjön meg arról, hogy a kultéri egység huzalszínei és csatlakozószámai megegyeznek a beltérgységevel.
- Kifejezetten a legkondcionalhoz valo egyedi aramkort hasznaljon. A huzalbekotes modjat illetoen lasd a keszuleken talalhato kapcsolasi rajzot.
- Ellenorizze, hogy a kabel specifikacioja megfel-e az alabbi tablazatnak. A kabel minimalis keresztmetszeti teruletek pedig meg kei felenie a 245 IEC 57 jelolesnek.
- A kabelcsatlakoztatas utan ellenorizze a huzalokat, es gyrozodjon meg arrol, hogy szorosan vannak-eosszekotve. A kabel szorosan rogziteni keh kabelbilincs segitsegelvel.
- Nedves vagy páras területen foldzárlat ellen védő megszakítók kell felszerelni.
Kabelspecifikación
| Model Hálózati vezeték (kültéri) Hálózati csatla kozokábel Hálózati áram (Megjegyzés) | |||
| FM20ODUWA2 H05RN-F,3G 2.5mm² | H07RN-F, 4G 0.75mm² | Kültér felé | |
| FM24ODUWA2 H05RN-F,3G 4.0mm² | H07RN-F, 4G 0.75mm² | Kültér felé | |
| FM36ODUWA2 H05RN-F,3G 4.0mm² | H07RN-F, 4G 0.75mm² | Kültér felé | |
A KÜLTÉRIGYSEG FELSZERELESE
1. A lefolyocsonk és a lefolyocso felszerelésé
Fúto üzemmodban valo mukódéskor a kultéri egységból kondenzviz távozik. A szomszédok nyugalma és a környezet kimelése erdekében a kondenzviz elvezétéséhz szereljen fel lefolyocsonket és lefolyocsovet. A lefolyocsonket egyszerüen szerelje a kultéri egység vázára, majd a jobb oldali abrán jelzett modon csatlakoztassa a lefolyocsovet a csonkhoz.
2. A kūltéri ergység felszerelése és rögzítěse
Eros es sik padlofeluletre rogzitse szorosan,
csavarokkal es anyakkal. Ha falra vagy tete sareli,
gondoskodjon a tarto megfelelo rozgitserol, hogy
megelozze az eros rezgesek vagy szel miatti raskodast.
3. A kulteri egység csosatlakoztatasa
- Vegye le a szelepsapkákat a két- és haromálásu szelepról.
A csoveket kulon, az eloirt forgatonyomateknak megfeleloen csatlakoztassa a két- es haromallasu szelepekhez.
- Kultéri egység kabelcsatlakozása (Iásd az elózó oldalt)
LEGTISZTITÁS

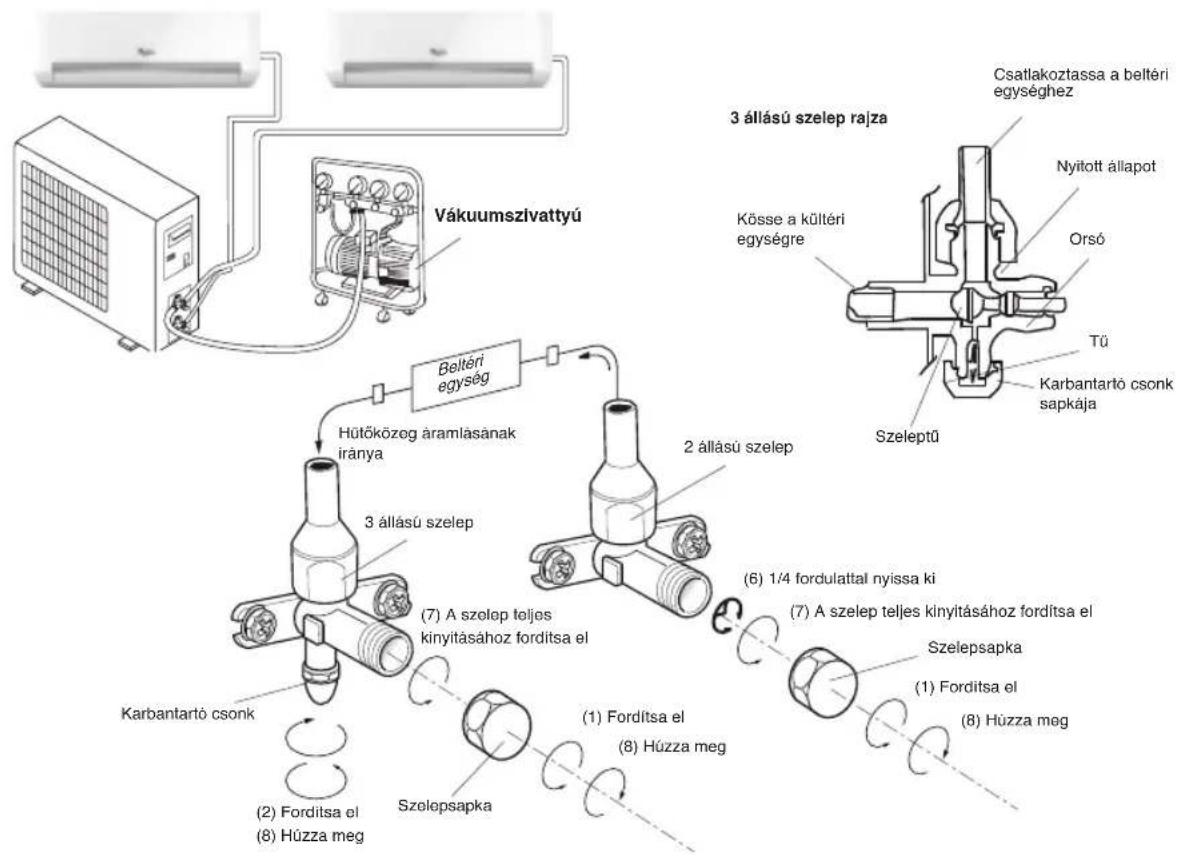

A hütokörben megmaradó, párat tartalmazó levego a kompresszor meghibásodásat okozhatja. A belteri és külteri egység csatlakoztatása után vákuumszivattyúval az alabbemutatott modon szívja ki a levegőt és párat a hütokörból.
Megjegyzes: Mivel a rendszer nyomasa magas, valamint a kornyezet vedelme erdekében is, ugyeljen arra, hogy a hutokozeg ne jusson ki kozvetlenul a levegobe.
Alegcsovek tisztlatasa:
- Csavarja ki ès vegye le a szelepsapkákat a két- és haromallásu szelepekról.
- Csavarja ki és vegye le a szelepsapkát a munkaszelepról.
- A vakuumszivatty flexibilis csovet csatlakoztassa a munkaszelephez.
- A vákuumszivatty inditsa be 10-15 percre, mig el nem éri a 10 Hgmm abszolut vákuumot.
- Mikozben a vakuumszivattyu meg mukodik, zarja le a vakuumszivattyu elosztovezetaken talalhato kisnyomasu gombat. Ezutan allitsa le a vakuumszivattyut.
- 1/4 fordulattal nyissa ki, majd 10 masodperc utan zarja le a kétallásu szelepet. Folyékony szappan vagy elektronikus tomitésvizsgalo segitségével ellenorizze az összes csatlakozás tomitettségét.
- Forditsa el a két-és haromallasu szelepek zarjat. Valassza le a vakuumszivatty flexibilis csovet.
- Helyezze vissza es huzza meg az összes szelepsapkát.
VEVÖSZOLGÁLAT
Mielott a Vevoszolgalati Kozponthoz fordulna:
- Probálja meg maga megoldani a problémat a "Hibaelhárítas" c. részben adott leírasok alapján.
- Kapcsolja ki a keszüléket, és inditsa ujra, hogy meggyőzódjön arról, a hiba továbbra is fennáll-e.
Ha a fenti ellenorzesek vegrehajtasa utan a hiba tovabbra is fennall, forduljon a Vevoszolgalati Kozponthoz.
Kerjuk, adja meg a kovetkezoket:
a hiba rovid leirasa;
- a légkondcionáó pontos tipusa;
- a szervizszám (ez a szám a Service szó alatt van a szerviz matricán, amely a berti égység oldalan vagy aljan található). A szervizszám megtalálható a garanciafüzetben is;
- az On teljes cime;
- a telefonszáma.
Ha javitasi munkat kell végezni, vagy fel a kapcsolatot a Vevoszolgálati Kozponttal (eredeti póltalkárészek használata és a megfelelo javitas garantál).
Be kell mutatnia az eredeti szamlat. Ha elmulasztja betartani ezeket az utasitásokat, az kedvezótlunbefolyasolhatja a termek biztonsagátés minoségét.
SERVICE 0000 000 00000
