Gerätetyp	Klimaanlage
Marke	Whirlpool
Modell	WA24ODU
Kühlleistung (BTU)	24.000 (geschätzt)
Heizleistung (BTU)	24.000 (für Modelle mit Wärmepumpe)
Kältemittel	R410A, GWP 2088
Betriebsmodi	Kühlen, Heizen, Entfeuchten, Lüften
Sonderfunktionen	Jet, Sleep (4 Modi), Timer, Power Save, Super Silent, Round U, DIM
Fernbedienung	Ja, mit AAA-Batterien (2×1,5V)
Anzeige	Bedienfeld mit Anzeigen für Temperatur, Betrieb, Timer, Filterwartung
Lüftergeschwindigkeit	Auto, Schnell, Mittel, Langsam
Luftstromrichtung	Vertikal (Fernbedienung) und horizontal (manuell)
Filterwartung	Reinigung alle 200 Betriebsstunden
Stromversorgung	230 V / 50 Hz (geschätzt), eigener Stromkreis
Schutz	Fehlerstromschutzschalter 30 mA, Erdung erforderlich

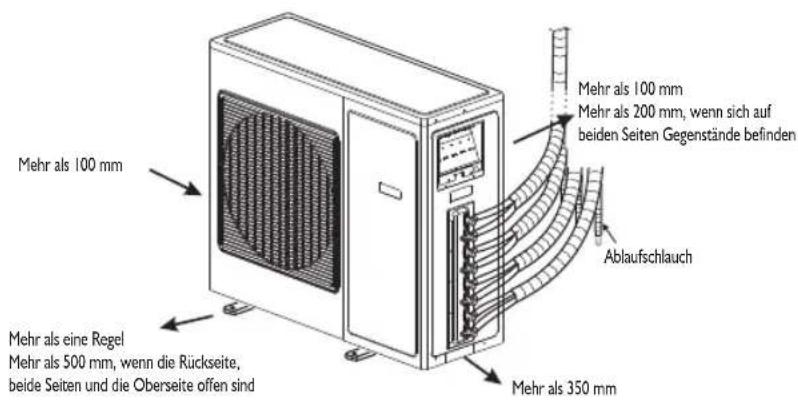

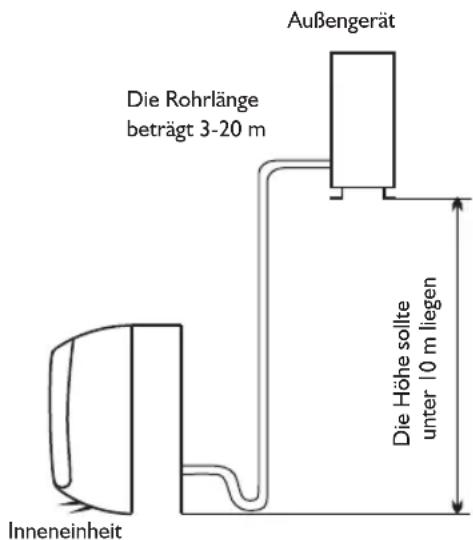

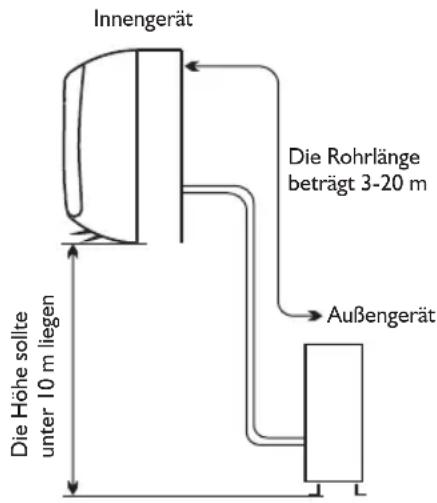

Max. Rohrleitungslänge	20 m (für 24K-Modell)
Max. Höhenunterschied	10 m
Installation	Durch qualifizierten Techniker, Mindesthöhe 2,5 m für Inneneinheit
Kältemittelgewicht	2,2 kg (für 24K)
CO2-Äquivalent	4,594 Tonnen
Garantie	Siehe beiliegendes Garantieheft
Kundendienst	Wenden Sie sich an ein autorisiertes Whirlpool-Servicecenter

Häufig gestellte Fragen - WA24ODU WHIRLPOOL

Die Klimaanlage startet nicht, was tun?

Überprüfen Sie zuerst, ob der Schutzschalter oder die Sicherung ausgelöst hat. Warten Sie 3 Minuten vor dem Neustart. Stellen Sie sicher, dass die Batterien der Fernbedienung geladen sind und der Stecker richtig eingesteckt ist.

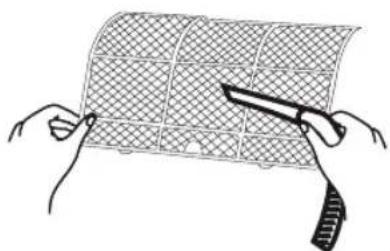

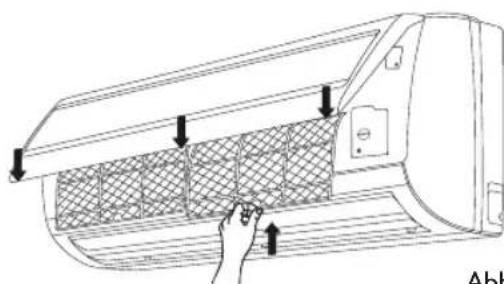

Wie reinige ich den Luftfilter?

Trennen Sie das Gerät vom Netz, öffnen Sie die Frontblende, nehmen Sie den Filter heraus. Waschen Sie ihn mit lauwarmem Wasser und einem milden Reinigungsmittel, trocknen Sie ihn und setzen Sie ihn wieder ein. Drücken Sie die Filter-Reset-Taste.

Was bedeutet die Filterwartungsanzeige?

Die Anzeige blinkt nach 200 Betriebsstunden, um Sie an die Reinigung des Filters zu erinnern. Drücken Sie nach der Reinigung die Filter-Reset-Taste, um die Anzeige auszuschalten.

Wie stelle ich den Timer zum Einschalten des Geräts ein?

Drücken Sie die Taste TIMER ON/CLOCK 3 Sekunden lang, bis 'ON 12:00' blinkt. Stellen Sie mit den Temperaturtasten die gewünschte Zeit ein und drücken Sie dann erneut TIMER ON/CLOCK zur Bestätigung.

Warum läuft Wasser aus der Inneneinheit?

Das ist normal im Kühl- oder Entfeuchtungsmodus: Das Kondenswasser wird über den Ablaufschlauch abgeführt. Stellen Sie sicher, dass der Schlauch nicht geknickt ist und nach unten zeigt.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien (ersetzen Sie sie bei Bedarf). Stellen Sie sicher, dass sich kein Hindernis zwischen Fernbedienung und Inneneinheit befindet. Die Reichweite beträgt 7 Meter.

Wie verwende ich den Sleep-Modus?

Drücken Sie die Taste SLEEP, um die 4 Modi (Erwachsene, Senioren, Jugendliche/Teenager, Kinder) durchzugehen. Jeder Modus passt die Temperatur schrittweise für nächtlichen Komfort an. Das Gerät schaltet sich nach 8 Stunden automatisch aus.

Was tun bei Knackgeräuschen?

Dieses Geräusch ist normal und entsteht durch die Ausdehnung/Zusammenziehung der Frontblende aufgrund von Temperaturschwankungen. Es ist kein Eingreifen erforderlich.

Was sind die wichtigsten Sicherheitsvorkehrungen?

Installation und Wartung müssen von einem qualifizierten Techniker durchgeführt werden. Ziehen Sie nicht am Netzkabel, berühren Sie die Bedienelemente nicht mit nassen Händen, blockieren Sie keine Luftein- oder -auslässe. Trennen Sie das Gerät vor jeder Wartung vom Netz.

Wie installiere ich die Fernbedienung und die Batterien?

Verwenden Sie eine Nadel, um den Batteriefachdeckel zu öffnen. Legen Sie 2 AAA-Batterien (1,5V) unter Beachtung der Polarität ein. Schließen Sie den Deckel. Mischen Sie keine neuen und gebrauchten Batterien.

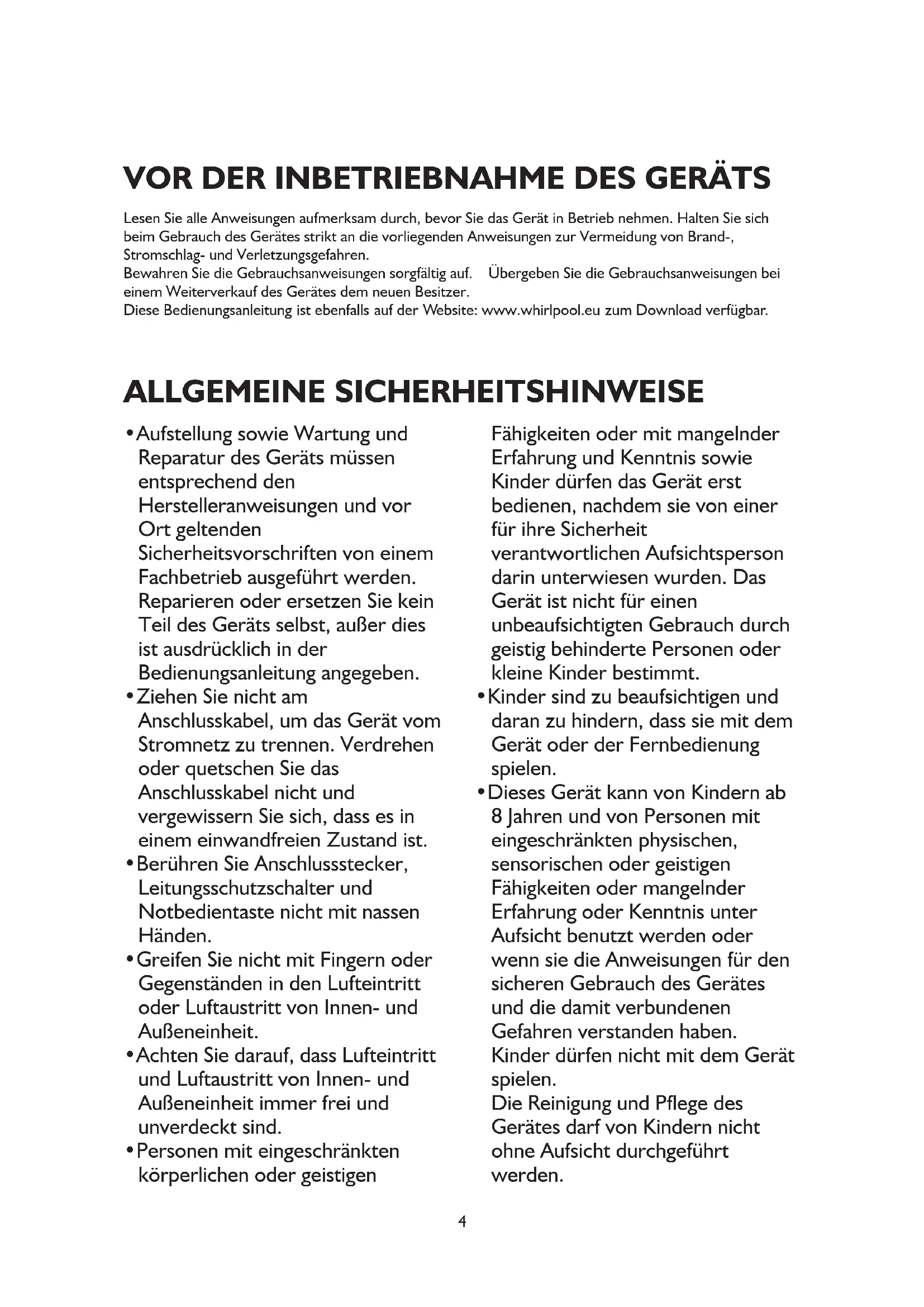

BEDIENUNGSANLEITUNG WA24ODU WHIRLPOOL

Lesen Sie alle Anweisungen aufmerksam durch, bevor Sie das Gerät in Betriebnehmen. Halten Sie sich beim Gebrauch des Gerätes strikt an die vorliegenden Anweisungen zur Vermeidung von Brand-,

Stromschlag- und Verletzungsgefahren.

Bewahren Sie die Gebrauchsanweisungen sorgfältig auf. Übergeben Sie die Gebrauchsanweisungen bei einem Weiterverkauf des Gerätes dem neuen Besitzer.

These Bedienungsanleitung ist ebenfalls auf der Website: www.whirlpool.eu zum Download verfügbar.

ALLGEMEINE SICHERHEITSHINWEISE

• Aufstellung sowie Wartung und Reparatur des Geräts mussen entsprechend den Herstelleranweisungen und vor Ort geltenden Sicherheitsvorschriften von einem Fachbetrieb ausgeführrt werden. Reparieren oder ersetzen Sie kein Teil des Geräts selbst, außer dies ist ausdrücklich in der Bedienungsanleitung angegeben.
• Ziehen Sie nicht am Anschlusskabel, um das Gerät vom Stromnetz zu trennen. Verdrehen oder quetschen Sie das Anschlusskabel nicht und vergewissern Sie sich, dass es in einem einwandfrei den Zustand ist.
• Berühren Sie Anschlussstecker, Leitungsschutzschalter und Notbedientaste nicht mit nassen Handen.
• Greifen Sie nicht mit Fingern oder Gegenständen in den Luftintritt oder Luftaustritt von Innen- und AuBeneinheit.
• Achten Sie daraufuf, dass Luft eintritt und Luftaustritt von Innen- und AuBeneinheit immer frei und unverdeckt sind.
• Personen mit eingeschränkten körperlichen oder geistigen

Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis sowie Kinder)durfen das Gerät erst bedienen, nachdem sie von einer für ihre Sicherheit verantwortlichen Aufsichtspersonarin unterwiesen wurden. Das Gerät ist nicht für einen unbeaufsichtigten Gebrauch durch geistig befinderte Personen oder keine Kinder bestimmt.

• Kinder sind zu beaufsichtigen und daran zu hindern, dass sie mit dem Gerät oder der Fernbedienung speilen.
• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung oder Kenntnis unter Aufsicht benutzt werden oder wenn sie die Anweisungen für den sicheren Gebrauch des Gerätes und die damit verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Die Reinigung und Pflege des Gerätes darf von Kindern nicht ohne Aufsicht durchgeführt werden.

SPEZIELLE SICHERHEITSHINWEISE ZUM KLIMAGERÄT

Halten Sie die folgenden Anweisungen unbedingt ein:

• Bei einer lang anhaltenden, direkten Einwirkung kalter Luft auf den menschlichen Körper besteht eine erhebliche Gesundheitsgefahr. Stellen Sie die Luftleitlamellen möglichst so ein, dass ein direkter Kaltluftstrahl vermieden und der Luftstrom im Raum reflektiert wird.
• Falls das Gerät nicht vorschriftsgemäß Funktioniert, müssen Sie es zuerst mit der EIN/AUS-Taste der Fernbedienung ausschalten und es dann vom Stromnetz trennen.
• Schalten Sie das Klimagerät immer erst mit der Fernbedienung aus. Schalten Sie dazu nicht den Leitungsschutzschalter aus undziehen Sie nicht den Stecker aus

der Steckdose.

• Schalten Sie das Gerät nicht zu halten nacheinander ein und wieder aus, es kann dadurch beschädigt werden.
• Stellen Sie keine Gegenstände auf die AuBeneinheit.
• Trennen Sie das Klimagerät vor einem längeren Nichtgebrauch und bei Gewitter vom Stromnetz.
• Dieses Gerät enthalt als Kältemittel ein fluoriertes Treibhausgas, das unter das Kyoto Protokoll fällt; es zirkuliert in einer hermetisch abgedachteten Anlage. (R410a, GWP 2088)

Model 20K 24	36K
Gas Gewicht (kg)	1.4	2.2	2.6
CO2-equivalent (Ton)	2.923	4.594	5.429

HINWEISE ZUM UMWELTSCHUTZ

• Dieses Gerät ist aus recyclabaren oder niederverwendbaren Materialien hergestellt. Ein Verschroten und Entsorgen des Geräts muss entsprechend den örtlichen Vorschriften zur Abfallbeseitigung durchgeführt werden. Schneiden Sie vor dem Verschroten das Anschlusskabel ab, damit das Gerät nicht weiterbenutzt werden kann.
  Ausfuhrliche Auskünfte zur Handhabung und Entsorgung des Geräts erhalten Sie bei ihrer für die Mülltrennung zuständigen Wertgut-Sammelstelle sowie beim Verkauf der Geräts.

ENTSORGEN DER VERPACKUNG

Die Verpackung ist zu 100% recyclbar undDMA gehKennzeichnet. Die verschiedene Verpackungskomponenten können nicht achtlos

weggeworfen, sondern müssen entsprechend den örtlichen Vorschriften zur Abfallbeseitigung entsorgt werden.

ENTSORGEN DES GERÄTS

• Dieses Gerät ist gemäß der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.
• Sie leisten einen positiven Beitrag zum Umwelt- und Gesundheitsschutz, wenn Sie these Geräte einer gesonderten Abfallsammlung zuführen.

Das Symbol auf dem Gerät und dessen Begleitdokumenten weist daraufhin, dass das Gerät nicht als Hausmüll behandelt werden darf. Es muss für ein ordnungsgemäßes Recycling der zuständigen lokalen Sammelstelle für elektrische und elektronische Geräte zugeführrt werden.

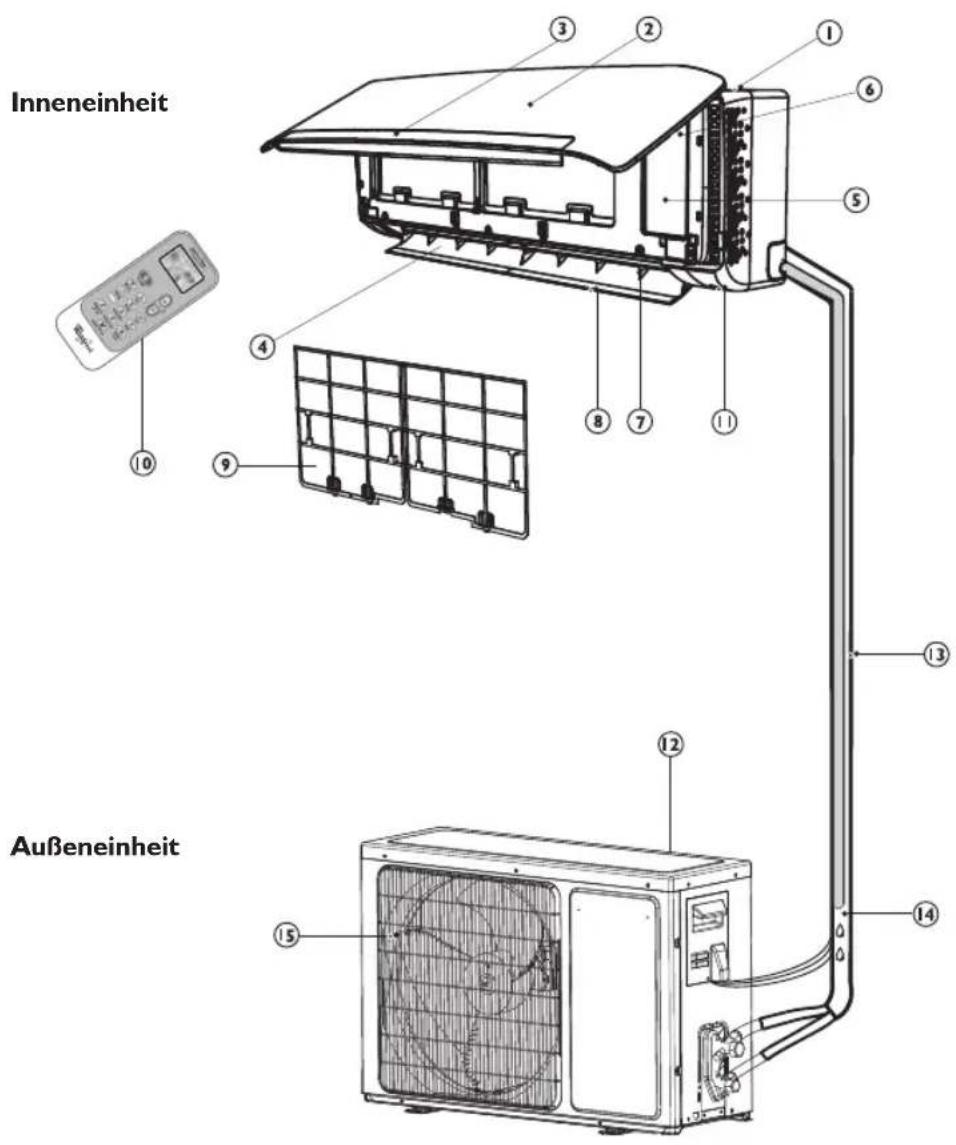

PRODUKTBESCHREIBUNG

Inneneinheit

I. Lufteintritt
2. Frontabdeckung
3. Display
4. Luftaustritt
5. Schaltkasten
6. Reset-Taste des Filters
7. Vertikale Luftleitlamelle
8. Horizontale Luftleitlamelle
9. Luftfilter
10. Fernbedienung

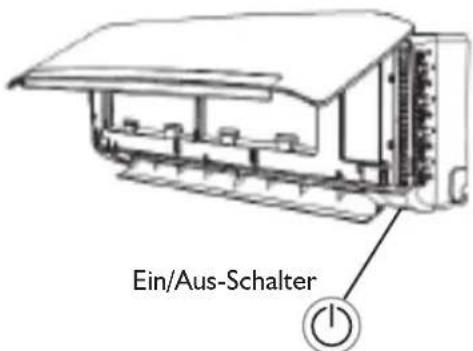

II. Ein/Aus-Schalter

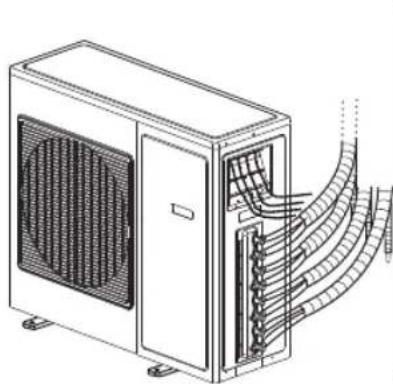

AuBeneinheit

1. Luftseintritt
2. Leitungen und Stromkabel

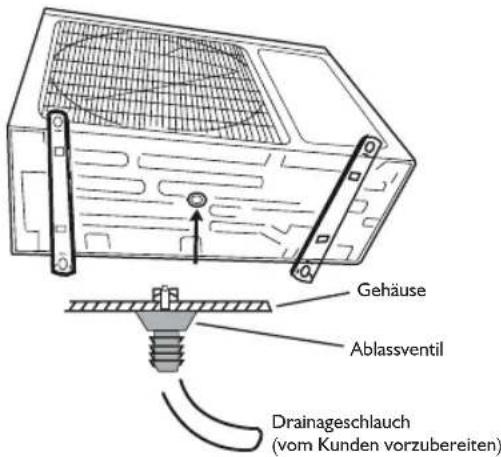

3. Ablaufschlauch

Hinweis: In den Betriebsarten KühLEN und ENTFEUCHTEN flieBt Kondenswasser aus.

1. Luftaustritt

Die Abbildungen der Bedienungsanleitung zeigen ein Gerät in Standardausführung, das sich in Grübe und Design von Ihr Gemäß unterscheiden kann.

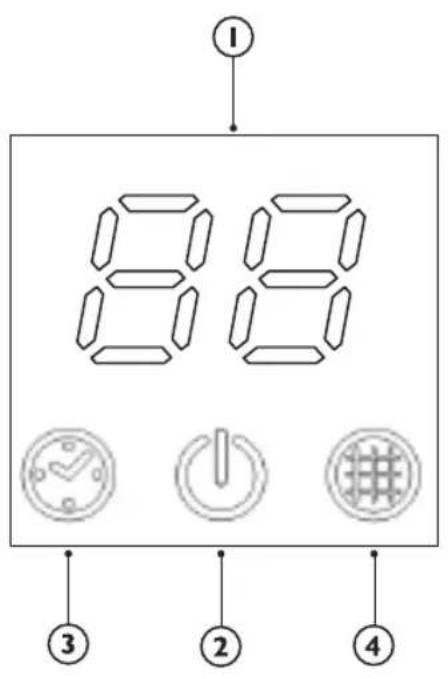

BESCHREIBUNG DER ANZEIGEN DER BEDIENBLENTE

Temperaturanzeige (I)

Zeigt die Solltemperatur an.

Falls die Angabe „FC“ erscheint, muss der Filter gereinigt werden.

Betriebsanzeige (2)

Leuchtet, wenn das Gerät in Betrieb ist

Blinkt während des Abtauvorgangs der Außeneinheit.

Timer-Anzeige (3)

Leuchtet während der eingestellten Zeitdauer.

Verlöscht nach Ablauf des Timer-Modus.

Filteranzeige (4)

Blinkt, wenn der Filter gereinigt werden muss.

Die Filteranzeige blinkt nach 200 Betriebsstunden zur Erinnerung, dass Sie den Filter reinigen müssen.

Drücken Sie nach der Filterreinigung die Reset-Taste des Filters an der Inneneinheit hinter der Frontabdeckung, um das Blinken der Filteranzeige zu beenden.

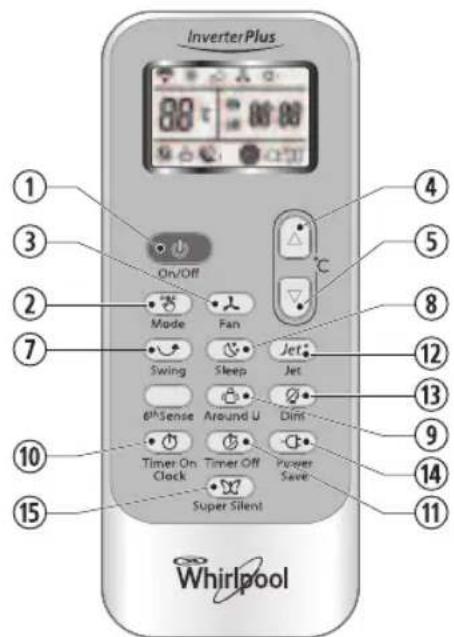

FUNKTIONEN UND ANZEIGEN DER FERNBEDIENUNG

I. EIN-/AUS-TASTE

Mit dieser Taste wird das Gerät ein- und ausgeschaltet.

2. TASTE MODE (Betriebsart)

Zur Auswahl der Betriebsart.

3. TASTE FAN (Lüfter)

Zur Wahl der Luftendrehzahl in der Reihenfolge Auto, hoch, mittel oder niedrig.

4-5. TASTE "TEMPERATURE" (Temperatur)

Zur Auswahl der Raumtemperatur. Zur Einstellung des Timers im Timer-Modus und der Echtzeituhr (akt. Uhrzeit).

7. TASTE SWING (Schwenken)

Ein-/Ausschalten der vertikalen Belüftungsklappen und Einstellung des Luftstroms nach oben oder unter.

8. TASTE SLEEP (Schlaf)

Ein- oder Ausschalten des Schlaf-Modus.

9. TASTE "AROUND U" (Persl. Umgebung)

Wenn Sie diese Taste drucken, überträgt die Fernbedienung ein Signal über die aktuelle umgebende Raumtemperatur an das Innengerät, undzarw al10 Minuten.Bewahren SieitteDMAher die Fernbedienung an einer Stelle auf, die zur einwandfrei Uertragung deses Signals zum Innengerat geeignet ist. Einmal drucken zum Einstellen,undzum Loschen der Funktion erneut drucken.

10. TASTE TIMER ON/CLOCK (Einschaltzeit/Uhr)

Einstellung der Uhrzeit. Programmierung oder Abschaltung des Timers ON (Einschlzeit).

II TASTE TIIMER OFF (Ausschaltzeit)

Programmierung oder Abschaltung des Timers OFF (Ausschaltzeit).

12. TASTE JET (Schnellkühlen)

Ein- oder Ausschalten der Schnellkuhlung.

13. TASTE DIM (Displaybeleuchtung)

Zum Ein-/Ausschalten der Displaybeleuchtung am Innengerat.

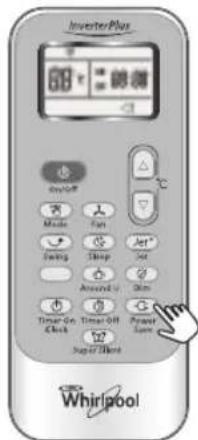

14. TASTE POWER SAVE (ENERGIESPAREN)

Ein- oder Ausschalten des Energiesparmodus.

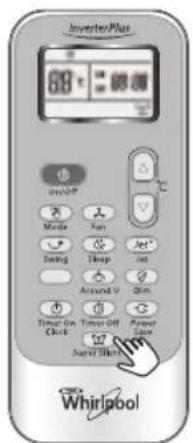

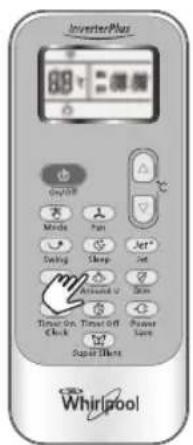

15. TASTE SUPER SILENT (Superleise)

Ein- oder Ausschalten des Superleise-Modus.
These Funktion ist nur bei einigen Modellen verfügbar. Bei Modellen ohne diese Funktion gibt es diese Taste nicht an der Fernbedienung.

ANZEIGEN AM DISPLAY DER FERNBEDIENUNG

Anzeige COOLING (Kuhlen)

Anzeige DRY (Luftentfeuchtung)

Symbol "FAN ONLY" für ausschließlich Lüfterbetrieb

Anzeige HEATING (Heizen)

Lüfterdrehzahl-Automatik

Lüfterdrehzahl-höchste Stufe

Lüfterdrehzahl-mittlere Stufe

Lüfterdrehzahl-niedrige Stufe

Anzeige Super Silent (Superleise)

Anzeige Sleep I (Nachbetrieb) (Anzahl der Anzeigen je nach Modell)

Anzeige Sleep 2 (Nachbetrieb) (Anzahl der Anzeigen je nach Modell)

Anzeige Sleep 3 (Nachtbetrieb) (Anzahl der Anzeigen je nach Modell)

Anzeige Sleep 4 (Nachtbetrieb) (Anzahl der Anzeigen je nach Modell)

Anzeige "Around U" (Persönliche Umgebung)

Anzeige Jet

Signalübertragung

88:88 Anzeige Timereinstellung

Anzeige aktuelle Uhrzeit

Display Temperatureinstellung

Anzeige "Power Save" (Energiesparen)

AUFBEWAHRUNG DER FERNBEDIENUNG UND TIPPS FÜR DEN EINSATZ

Einlagen der Batterien

1. Führer Sie einen Stift ein, drücken Sie leicht auf den Batteriedeckel und schiben Sie him zum Abnehmer wie gezeigt in Pfeilrichtung.
2. Setzen Sie 2 AAA Batterien (1,5 V) in das Fach ein. Auf die richtige Polung achten.
3. Das Batteriefach der Fernbedienung schlieben.

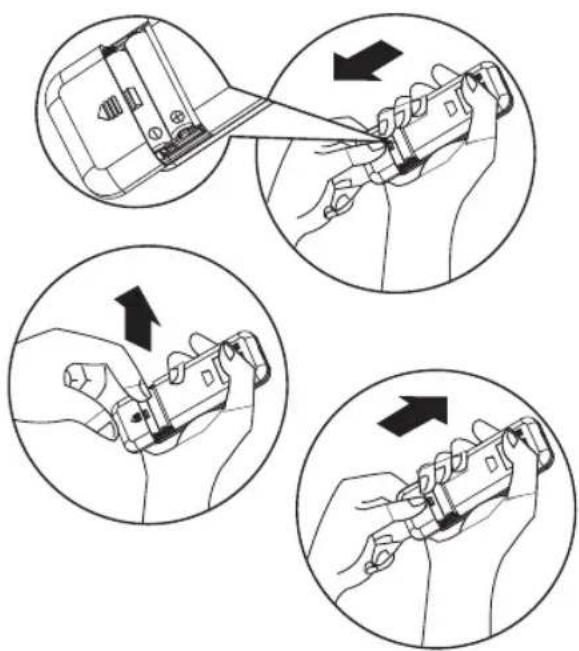

Entfern der Batterien

Batteriedeckel in Pfeilrichtung abnehmen. Drücken Sie leicht mit den Fingern auf den Pluspol der Batterie undziehen Sie die Batterien dann aus dem Fach.Dieser Vorgangarfur von Erwachsenen ausgefuhrt werden.Kinder durrenf die Batterien nicht aus der Fernbedienung behnem (Verschluckgefahr).

Entsorgung der Batterien

Bitte entsorgen Sie die Batterien an den ausgewiesenen Sammelstellen Ihr Gemeinde.

Vorsichtsmaßnahmen

-itte mischen Sie beim Batterietausch keine neuen mit alten Batterien oder entsprechliche Batterietypen, da dies zu Fehlfunktionen an der Fernbedienung führen kann.
- Wird die Fernbedienung über einen längeren Zeitraum nicht benutzt, behmen Sie die Batterien zur Vermeidung eines Austretens von Batteriesäure in die Fernbedienung hersaus.
- Benutzen Sie die Fernbedienung innerhalb der effektiven Reichweite. Halten Sie die Fernbedienung mindestens I Meter von einem Fernseher oder einem HiFi-Gerät entfernt.
- Funktioniert die Fernbedienung nach Einlegender neuen Batterien nicht, behmen Sie die Batterien hereaus und legen Sie diese nach etwa 30 Sekunden wieder ein. Besteht die Störung trotzdem weiter, setzen Sie neue Batterien ein.

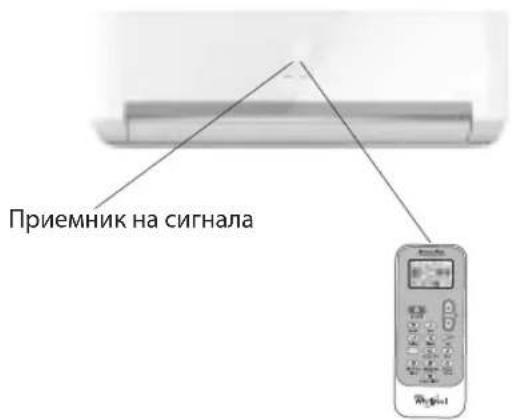

- Richten Sie die Fernbedienung zur Bedienung des Geräts auf den Signalempfänger für eine gute Empfangs-Sensibilität.
- Bei der Signalübertragung mit der Fernbedienung blinkt das Symbol f. Sekunde lang. Zur Empfangsbestätigung gibt das Geräte einen Signatlon ab.

Die Fernbedienung kann die Klimaanlage bis zu einer Entfernung von 7 Metern steuern.
- Nach jedem Batteriewechsel der Fernbedienung ist diese automatisch auf die Betriebsart "Heat Pump" (Heizen Pumpe) geschaltet.

BETRIEBSART - BESCHREIBUNG

Betriebsarten:

I. Auswahl der Betriebsart

Bei jedem Drücken der Betriebsart-Taste MODE wird der Funktionstatus in der folgenden Reihenfolge verändert:

COOLING (Kühlen) DRY(Luftentfeuchtung)

FAN ONLY (nur Lüfter) HEATING (Heizen)

Bei Klimaanlagen mit der ausschließlich Funktion COOLING (Kuhlen) ist die Betriebsart HEATING (Heizen) nicht verfügbar.

2. Belüftung (FAN)

Bei jedem Drücken der Taste "FAN" (Lüfter) wird die Lüfterdrehzahl in der folgenden Reihenfolge verändert:

Auto High (Hoch) Medium (Mittel) Low (Niedrig)

In der Betriebsart "FAN ONLY" (nur Lüfter) sind nur die Stufen "High" (Hoch), "Medium" (Mittel) und "Low" (Niedrig) verfügbar.

In der Betriebsart "DRY" (Luftentfeuchtung), wird die Lüfterdrehzahl bei "Auto" automatisch eingestellt; die Taste "FAN" (Lüfter) ist in thism Fall nicht aktiv.

3. Temperatur einstellen

Ein Mal drücken, um die Temperatureinstellung um 1 °C anzuheben

Ein Mal drücken, um die Temperatureinstellung um 1 °C zu senken

Bereich der verfügbaren Einstelltemperatur
*HEATING, COOLING	18°C~32°C
DRY (Luftentfeuchtung)	+/-7°C
FAN ONLY (Nur Lüfter)	Einstellung nicht möglich

*Hinweis: Bei Klimaanlagen mit der ausschließlich Funktion COOLING (Kühlen) ist die Betriebsart HEATING (Heizen) NICT verfügbar.

4. Einschalten

Drücken Sie die Taste. Wenn das Gerät das Signal empfangt, leuchtet die

BETRIEBSANZEIGE am Display des Innengerats auf.

Warten Sie während der Zeit des Wechsels zwischen den Betriebsarten einige Sekunden lang und wiederholen Sie den Vorgang, falls das Gerät nicht gleich reagiert.

Nach der Auswahl des Heizmodus beginnt der Luftstrom allerdings erst nach circa 2-5 Minuten.

RICHTUNG DES LUFTSTROMS

5. Luftstromsteuerung

Der vertikale Luftstrom wird nach dem Einschalten des Gerätes automatisch entsprechend der gewählten Betriebsart geregt.

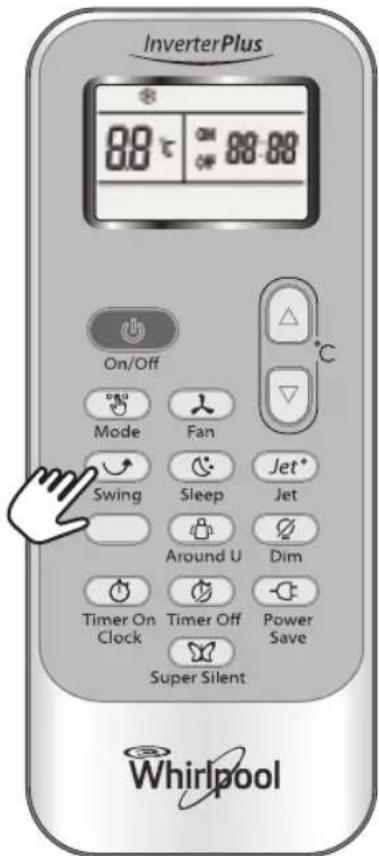

Durch Drücken der Taste "PENDELN" auf der Fernbedienung kann der Luftstrom auch manuell eingestellt werden.

Betriebsart Luftströmrichtung
Kühlen, TROCKNEN	horizontal
* HEIZUNG, NUR LÜFTER	abwärts

• Der Heizungsmodus ist nur bei Modellen mit Wärmepumpen verfügbar.

Steuerung des vertikalen Luftstroms (mit der Fernbedienung)

Steuern Sie mit der Fernbedienung den Luftastrittswinkel.

Pendelnder Luftstrom

Durch einmaliges Drücken der Taste "PENDELN" beginnnt die vertikale Belüftungsklappe, automatisch auf- und abwarts zu pendeln.

Gewünschte Luftstromrichtung

Durch erneutes Drucken der Taste "PENDELN" bleibt die Beluftungsklappe in der aktuellen Position stehen.

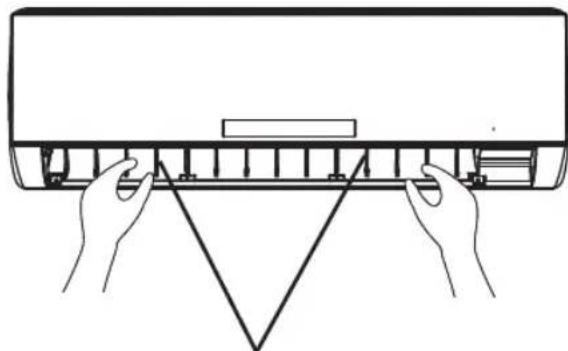

Horizontale Luftstromsteuerung (manuell)

Verstellen Sie die Luftleitbleche der horizontalen Belüftungsklappe zur Änderung des Luftstroms wie gezeigt.

Hinweis: Das hier gezeigt Gerät kann von ihrer Ausführung abweichen.

A - Verstellen Sie die vertikale Belüftungsklappe nicht mit der Hand. Das Gerät kann beschädigt werden. Ist dies noch einmal passiert, schalten Sie das Gerät aus und trennen Sie es kurz vom Netz.

B - Die vertikale Belüftungsklappe sollte in den Betriebsarten Kühlen oder TROCKNEN nicht für länger Zeit ganz nach unten zeigen, um das Herauslaufen von Kondenswasser zu vermeiden.

Verstellhebel für die horizontal Belüftungsklappe

BESCHREIBUNGEN DER BETRIEBSARTEN UND FUNKTIONEN

Funktion CLOCK ("Zeit einstellen")

Sie konnen die aktuelle Uhrzeit durch Drucken der Taste TIMER ON/CLOCK (Einschaltzeit/Uhr) einstellen; benutzen Sie dann die Tasten und

, um die richtige Zeit zu erhalten, drücken Sie die Taste erneut, und nun ist die aktuelle Uhrzeit eingestellt.

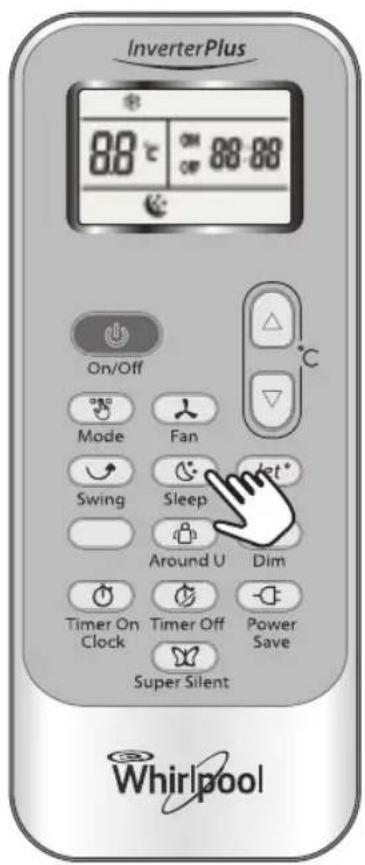

Modus "Sleep" (Nachtbetrieb)

Der SLEEP Nachbetriebmodus kann in den Betriebsarten COOLING (Kuhlen), HEATING (Heizen) oder DRY (Luftentfeuchtung)

eingestellt werden.

These Funktion sorgt fur ein angenehmes Raumklima, wenn Sie schlafen.

Nach einem Betrieb von 8 Stunden besteht das Gerät automatisch den Betrieb ein.

Die Lüfterdrehzahl ist automatisch auf eine niedrige Drehzahl eingestellt.

Bei jedem Drücken der Taste SLEEP wird der Funktionstatus in der folgenden Reihenfolge verändert:

SLEEP 1 SLEEP 2 SLEEP 3 SLEEP 4 NORMAL

SLEEP fur Erwachsene (Modus I)

Die eingestellte Temperatur erhöht sich um maximal 2^ , falls das Gerät 2 Stunden lang konstant in der Betriebsart COOLING (Kühlen) betrieben und wird und bleibt dann konstant.

Die eingestellte Temperatur senkt sich um maximal 2^ , falls das Gerät 2 Stunden lang in der Betriebsart HEATING (Heizen) betrieben wird und bleibt dann konstant.

SLEEP fur alte Personen (Modus 2):

Die eingestellte Temperatur erhöht sich um 2^ falls das Gerät 2 Stunden lang konstant in der Betriebsart COOLING (Kühlen) betrieben wird, senkt sich nach 6 Stunden um 1^ , und senkt sich nach 7 Stunden um 1^ .

Die eingestellte Temperatur senkt sich um 2^ falls das Gerät 2 Stunden lang konstant in der Betriebsart HEATING (Heizen) betrieben wird, erhöht sich nach 6 Stunden um 1^, und erhöht sich nach 7 Stunden um 1^.

SLEEP für Jugendliche/Teenager (Modus 3):

Die eingestellte Temperatur erhöht sich um 1^ falls das Gerät I Stunde lang in der Betriebsart COOLING (Kühlen) betrieben wird, erhöht sich um 2^ nach 2 Stunden, senkt sich dann um 2^ nach 6 Stunden, und senkt sich dann um 1^ nach 7 Stunden.

Die eingestellte Temperatur senkt sich um 2^ falls das Gerät I Stunde lang in der Betriebsart HEATING (Heizen) betrieben wird, senkt sich um 2^ nach 2 Stunden, erhöht sich um 2^ nach 6 Stunden, und erhöht sich um 2^ nach 7 Stunden.

SLEEP fur Kinder (Modus 4):

Die eingestellte Temperatur bleibt konstant.

Hinweis: Bei Klimaanlagen mit der ausschließlich Funktion COOLING (Kühlen) ist die Betriebsart HEATING (Heizen) NICHT verfügbar.

Betriebsart "Jet" (Schnellkühlen)

Die Betriebsart JET (Schnellkuhlen) dient dazu, das Schnellkuhlen oder Schnellheizen zu starten oder zu stoppen. Schnellkuhlen erfolgt bei hoher Luftendrehzahl und ändert die eingestellte Temperatur automatisch auf 18^ Schnellheizen erfolgt bei automatischer Luftendrehzahl und ändert die eingestellte Temperatur automatisch auf 32^
- In der Betriebsart JET konnen die Timer und die Luftstromrichtung eingestellt werden. Wenn Sie die Betriebsart JET verlassen möchten, drücken Sie eine der folgenden Tasten JET, MODE (Betriebsart), FAN (Lüfter), ON/OFF (Ein/Aus) oder TEMPERATURE SETTING (Temperatureinstellung), dann kehrt das Display in die ursprüngliche Betriebsart darüber.

Hinweis:

Die Tasten SLEEP und 6th Sense sind nicht verfügbar in der Betriebsart JET.
- Das Gerät arbeitet in der Betriebsart JET weiter, wenn Sie diesen Modus nicht durch Drücken einer der erwähnten Tasten verlassen.

Funktion "Timer"

Es empfeihlt sich, den Timer durch Drücken der Taste TIMER ON/CLOCK (Einschaltzeit/Uhr) einzustellen, um eine behagliche Raumtemperatur zu haben, wenn Sie nach Hause kommt. Die Ausschaltzeit (Timer Off) kann auch automatisch eingestellt werden, damit Sie nachts ungestört schlafen; drücken Sie dazu die Taste TIMER OFF.

So stellen Sie die Einsatzzeit ein (TIMER ON)

Die Taste TIMER ON/CLOCK kann für die Einstellung der Timerprogrammierung benutzt werden, um das Gerät auf die gewünschte Zeit einzustellen.

I) Drücken Sie die Taste TIMER ON/CLOCK 3 Sekunden lang, wenn "ON 12:00" an der LCD. Anzeige blinkt, dann konnen Sie die Taste oder drücken, um die gewünschte Zeit für das Einsatz den Geräts zu wahren.

Drücken Sie die Taste oder ein Mal, um die Zeiteinstellung um 1 Minute anzuheiten oder zu senken.

Drücken Sie die Taste oder 5 Sekunden lang, um die Zeiteinstellung um 10 Minuten anzuheiten oder zu senken.

Drücken Sie die Taste oder längerere Zeit, um die Zeiteinstellung um 1 Stunde anzuheben oder zu senken.

Hinweis: Wird für 10 Sekunden nach dem Drücken der Taste TIMER ON/CLOCK (Einschaltzeit) die Zeit nicht eingestellt, verlást die Fernbedienung automatisch den Modus "TIMER ON".

II) Wird die gewünschte Zeit an der LCD-Anzeige angezeigt, drücken Sie zur Bestätigung die Taste TIMER ON/CLOCK (Einschaltzeit/Uhr). Ein Signalton ertont. "ON" (Ein) hört auf zu blinken. Die TIMER-Anzeige am Innengerät leuchtet auf.

III) Nachdem die eingestellte Zeit 5 Sekunden lang angezeigt wurde, wird die Uhrzeit an der LCD-Anzeige der Fernbedienung anstatt der eingestellen Einsatzzeit angezeigt.

Deaktivieren der Einsatzzeit TIMER ON

Drücken Sie die Taste TIMER ON/CLOCK erneut; es ertont ein Signal, und die Anzeige "TIMER ON" (Einschaltzeit) erlischt. Die Funktion ist jetzt gelöscht.

Hinweis: Die Einstellung der Ausschaltzeit TIMER OFF erfolgt in ähnlicher Weise; damit konnen Sie das Gerä so einstellen, dass es sich automatisch zu der von Ihnen gewünschten (einggestellungen) Zeit ausschaltet.

Erhöhen
Senken

Funktion Around U (Persl. Umgebung)

Beim Drücken dieser Taste wird angezeigt, die Fernbedienung überträgt die aktuelle umgebende Raumtemperatur an das Innengerät, und das Gerät Funktioniert auf der Basis dieser Temperatur, damit Sie sich behaglicher fühlen.

Bewahren Sieitte daher die Fernbedienung an einer Stelle auf, die zur einwandfreiener Übertragung theseS signals zum Innengerat geeignet ist.

Einmal drücken zum Einstellen, und zum Löschen der Funktion erneut drücken.

DIM-Funktion (Helligkeitsregelung)

Drücken Sie diese Taste zum Ein- oder Ausschalten der Displaybeleuchtung an der Frontblende des Innengerates.

Funktion POWER SAFE (ENERGIESPAREN)

Die Betriebsart POWER SAVE (Energiesparen) ist verfügbar in den Betriebsarten COOLING (Kühlen), HEATING (Heizen), DRY

(Luftentfeuchtung) und FAN ONLY (nur Luftner).
Beim Drücken dieser Taste wird an der

Fernbedienung angezeigt.

Bei der Funktion POWER SAVE (Energiesparen) in den Betriebsarten COOLING (Kühlen), HEATING (Heizen) und DRY (Luftentfeuchten) stellt das Gerät die Temperatur 25^ bei niedriger Luftendrehzahl ein.

Bei der Funktion POWER SAVE (Energiesparen) in der Betriebsart FAN ONLY (nur Lüfter) ist das Gerät auf niedrige Lüfterdrehzahl eingestellt. Zum Löschen dieser Funktion die Betriebsartändern oder die Energiespartaste (Power Safe) erneut drücken.

Hinweis: Lüfterdrehzahl und Temperatur konnen in dieser Betriebsart nicht eingestellt werden.

Funktion SUPER SILENT (Superleise)

Drücken Sie die Taste, damit das Gerät sehr leise arbeitet und Sie eine ruhige und komfortable Raumatmosphäre erhalten. wird an der Fernbedienung angezeigt.

Hinweis: Die Funktion SUPER SILENT

(Superleise) wird ausgeschaltet, wenn die Taste MODE (Betriebsart) gedrückt wird.

Unter Umständen ist diese Funktion bei einigen Modellen nicht verfügbar.

NOTBETRIEB

In Notsituationen oder bei fehlender

Fernbedienung kann das Gerät durch Drücken der Taste Ein/Aus, die sich am Innengerät befindet, bedient werden.

• Einsatzen des Gerätes: wenn diese Taste bei ausgeschalteten Gerät gedrückt wird, startet es in der Betriebsart 6th SENSE.
• Ausschalten des Gerätes: wenn diese Taste bei eingeschalteten Gerät gedrückt wird, hört das Gerät auf zu arbeiten.

SCHUTZ

Betriebsbedingung

Das Schutzgerät kann auslösen und das Gerät in den unter aufgeführten Fällen anhalten.

Heizen	Die Außentemperatur liegt über 24 °C.
	Die Außentemperatur liegt unter -10 °C.
	Die Raumtemperatur liegt über 27 °C.
Kühlen (Cooling)	Die Außentemperatur liegt über *43 °C.
	Die Raumtemperatur liegt unter 21 °C.
Entfeuchten (Dehumidifying)	Die Raumtemperatur liegt unter 18 °C.

• Bei Modellen mit Tropentauglichkeit (T3) ist der Temperaturpunkt 52^ anstatt 43^ . Falls die Klimaanlage in der Betriebsart COOLING (Kühlen) oder DRY (Trocknen) lauft, und Tur oder Fenster länger Zeit geöffnet sind bei einer relativen Luftfeuchtigkeit über 80%, dann kann Tauwasser aus dem Auslass tropfen.

Gerausche

• Installieren Sie das Gerät an einem Platz, der das Gewicht gut aufnehmen und für eine große Laufruhe sorgen kann.
• Installieren Sie das Außererat an einem Platz, an dem der austretende Luftstrom und der Betrieb die Nachbarn nicht stären.
• Stellen Sie vor dem Luftauslass des Außererätes keine Gegenstände ab, da dies den Gerauschpegel erhöht.

Eigenschaften des Schutzgerätes

Warten Sie mindestens 3 Minuten lang vor dem Neustart des Gerätes, nachdem der Betrieb anhielt oder die Betriebsart während des laufenden Betriebs geändert wurde. Nach dem Anschluss des Gerätes an die Netzversorgung und dem sofortigen Einschalten des Gerätes kann es zu einer Verzögerung von 20 Sekunden kommt, bevor das Gerät den Betrieb aufnimmt. Ist der Vorgang beendet, drücken Sie die Taste EIN/AUS erneut zum Neustart. Falls der Timer gelöscht wurde, muss er erneut eingestellt werden.

Eigenschaften der Betriebsart KühLEN (COOLING) Frostschutz

Sobald die Temperatur des Wärmetauschers des Innengerätes auf oder unter 0^ abfällt, schaltet der Kompressor zum Schutz des Gerätes ab.

Eigenschaften der Betriebsart HEIZEN (HEATING) Vorwärmen

Um das Ausströmen von Kaltluft zu verhindern, sind, 2-5 Minuten erforderlich, um das Innengerät zu Beginn der Betriebsart HEIZEN (HEATING) vorzuwärmen. Wahrend des Vorwärmvorgangs lauf der Lüfter des Innengerätes nicht.

Abtauen

In der Betriebsart HEATING (HEIZEN) taut das Gerät automatisch ab, um den Wirkungsgrad zu erhöhen. Dieser Vorgang dauert in der Regel 6-10 Minuten. Wahrend des Abtauvorgangs hört der Lüfter auf zu laufen und die Betriebsanzeige blinkt. Ist der Abtauvorgang beendet, kehr das Gerät automatisch in die Betriebsart HEATING (HEIZEN) zurück.

Störungsmodus

Da alle Innengeräte nur ein einziges Außererat benutzen, kann diese Außererat nur mit dem gleichen Modus laufen (Kühlen oder Heizen). Wird also ein Modus eingestellt, der nicht dem Modus entspricht, mit dem das Außererat gerade lauft, dann tritt der Störungsmodus auf. Im folgenden wird eine Szene mit Störungsmodus beschreiben.

Kühlen Trocknen Heizen Geblase

Kuhlen v v x v

Trocknen v v x v

Heizen x x v x

Geblase VVxV

x: Störungsmodus - v: normal

Das Außererät lauft stets mit dem Modus des Innengeräts, das zuerst eingeschaltet wurde. Wenn der Einstellmodus des nachfolgenden Innengeräts deshalb eine Störung hat, sind 3 Signatöne zu horen, und das problematische Innengerät wird in thisem Fall automatisch abgeschaltet.

WARTUNG

Säbern der Frontabdeckung der Inneneinheit

4. Wiederanbringen und Schlieben der Frontabdeckung

I. Trennen des Gerats vom Stromnetz Schalten Sie das Gerät aus, bevor Sie es vom Stromnetz trennen.
2. Abnehmer der Frontabdeckung Klappen Sie die Frontabdeckung in Pfeilrichtung hoch (Abb.A). Ziehen Sie die Frontabdeckung dann mit einem Ruck aus den seitlichen Schlitzen (Abb.B).
3. Säubern der Frontabdeckung
Wischen Sie sie mit einem weichen trockenen Lappen sauber. Feuchten Sie den Lappen evtl. mit lauwarmem Wasser (unter 40^ ) an, um eine stark verschmutzte Abdeckung zu säubern. Lassen Sie sie nach dem Reinigen trocknen.

Setzen Sie die Frontabdeckung wieder ein und drücken Sie sie nach unten, bis sie einrastet.

Hinweis:

• Verwenden Sie zum Reinigen des Geräts kein Waschbenzin oder Scheuerpulver.
• Spritzen Sie kein Wasser auf die Inneneinheit. Gefahr! Elektrischer Schlag!

Säubern des Luftfilters

Der Luftfilter muss nach ca. 200 Stunden gesäubert werden. Wenn das Klimagerät in einer extrem staubigen Umgebung betrieben wird, müssen Sie den Luftfilter alle zwei Wochen saubern.

I. Trennen des Gerats vom Stromnetz Schalten Sie das Gerät aus, bevor Sie es vom Stromnetz trennen.
2. Herausnehmen des Luftfilters (Abb. C).

I. Offnen Sie die Frontabdeckung.
2. Packen Sie den Filter vorsichtig an seinem Griff.
3. Ziehen Sie den Filter heraus.

1. Säubern des Luftfilters (Abb. D)
   Einen stark verschutzten Filter konnen Sie mit lauwarmem Wasser und Neutralreiniger säubern.
   Lassen Sieihn nach dem Reinigen trocknen.
2. Bauen Sie den Filter wieder ein, drücken Sie mit einem spitzen Gegenstand auf die Reset-Taste des Filters (Abb. E) an der rechten Seite und schlieben Sie die Frontabdeckung.

Hinweis:

• Achtung - Verletzungsgefahr. Berühren Sie nach dem Herausnehmen des Filters nicht die Wärmetauscherlamellen der Inneneinheit mit den Fingern.
• Versuchen Sie nicht, das Klimagerät voninnen zu reinigen.
• Waschen Sie den Filter nicht in der Waschmaschine.

Abb. A

Abb. B

Abb.C

Abb. D

Abb. E

FEHLERSUCHE

Oft haben Probleme während des Betriebs eine gingefugige Ursache.itte die folgende Tabelle nachsehen und prufen, bevor Sie den Kundendienst rufen. Dies kann Zeit und Kosten sparen.

Störung Prüfung
Gerät Funktioniert nicht	· Hat das Schutzgerät ausgelöst oder ist die Sicherung durchgebrannt? · Bitte 3 Minuten warten, dann Gerät neu starten. Schutzgerät kann das verhindern. · Sind die Batterien der Fernbedienung schwach? · Ist der Netzstecker nicht richtig eingesteckt?
Keine Kühlung oder Aufwärzung der Luft	· Ist der Luftfilter verschmutzt? · Sind die Luftlein- und Luftausgänge der Klimaanlage blockiert? · Ist die Temperatureinstellung richtig eingestellt? · Sind die Türen oder Fenster offen?
Ineffiziente Regelung	· Gab es starke Interferenzen (durch eine große statische Entladung, Probleme mit der Netzspannung)? Ist der Betrieb des Gerätes nicht normal,ziehen Sie den Netzstecker des Gerätes aus der Steckdose und stecken Sieihn nach 2-3 Sekunden wieder ein.
Gerät Funktioniert nicht sofort	· Beim Ändern der Betriebsart während des Betriebs kommt es zu einer 3-minütigen Verzögerung.
Seltsamer Geruch	· Dieser Geruch kommt von Quellen wie Möbeln, Zigaretten usw., der vom Gerät angesaugt und mit der Luft ausgeblasen wird.
Gerausch von laufendem Wasser	· Normales Verhalten durch den Fluss des Kaltemittels im Klimagerät. · In der Betriebsart HEATING (Heizen) Geräusche beim Abtauen.
Knacken	· Das Geräusch kann durch Ausdehnene oder Zusammenziehen der Frontblende aufgrund von Temperaturänderungen bedingt sein.
Nebel tritt aus dem Auslass aus	· Ist bei niedriger Temperatur Nebel im Raum vorhanden? Normales Verhalten, da aus dem Innengerät in den Betriebsarten COOLING (Kühlen) oder DRY (Trocknen) Kaltluft austritt.
Die Betriebsanzeige blinkt, aber der Lüfter des Innengeräts stoppt.	· Das Gerät wechselt fremde von der Betriebsart Heizen in die Betriebsart Abtauen. Die Anzeige erlischt und kehrt zurück in den Heizmodus.

Hinweis: Sind die Probleme weiterhin vorhanden, schalten Sieitte das Gerät aus und trennen Sie es von der Stromversorgung, kontaktieren Sie dann das nachste autorisierte Whirlpool Service-Center. Versuchen Sie keinesfalls, das Gerät selbst zu transportieren, zu reparieren, zu zerlegen oder zu modifizieren.

HINWEISE ZUR AUFSTELLUNG

Vorbereitung

I. Lesen Sie theses Handbuch vor Aufstellung und Anschluss des Gerats gewissenhaft durch.
2. Das Gerät muss von einem Fachbetrieb unter Einhaltung der geltenden Vorschriften für Elektroinstallationen und entsprechend den Anweisungen in thisom Handbuch aufgestellt und angeschlossen werden.
3. Änderungen der Einbauposition müssen grundsätzlich von einem Fachbetrieb ausgeführrt werden.
4. Prufen Sie, ob das Gerät durch den Transport beschädigt wurde.

1. Bringen Sie das Gerät so an, dass sich die niedrigste bewegliche Komponente der Inneneinheit in mindestens 2,5 m Höhe über dem Fußbodenniveau befindet.
2. Nach der Installation muss der Anwender das Gerät entsprechend den Anweisungen in this sem Handbuch betreiben. Das Handbuch ist an einem geeigneten Ort für Wartungsarbeiten und ein zukünftiges Versetzen des Geräts aufzubewahren.

SICHERHEITSHINWEISE

1. Die Netzspannung muss der Nennspannung des Geräts entsprechen, und für den Geräteanschluss ist ein separator Stromkreis einzurichten. Die normale Betriebsspannung beträgt 90 - 110 % der Nennspannung. Der Querschnitt des Netzanschlusskabels muss diese Anforderungen erfüllen.
2. Die Stromversorgung beim Anwender des Geräts muss mit einer zuverlässigen Erdungsklemme ausgeführrt sein. Es ist nicht gestattet, das Erdungskabel an folgende Systeme anzuschreiben:

1) Wasserleitung
2) Gasleitung
3) Abwasserleitung
4) Sonstige unsichere Positionen.

1. Es muss sichergestellt werden, dass eine sichere Erdung mit einem Erdungskabel vorhanden ist, die von einem Fachbetrieb an eine spezielle Erdungsanlage des Gebäudes angeschlossen wurde. Das Gerät ist über einen Fehlerstrom-Schutzschalter und einen eigenen Leitungsschutzschalter mit ausreichendem Ausschaltvermögen anzuschreiben. Der Leitungsschutzschalter muss über eine thermisch-magnetische Auslösung verfügen, um einen Schutz gegen Kurzschluss und Überlastung zu gewährleisten.

Typ Modell		Erforderliche Leistung des Luftschalters
Split Inverter	9/12K 16A
	18K 20A
	24K 25A

SICHERHEITSHINWEISE

1. Sicherstellen, dass die Länge des Anschlusskabels für einen fachgerechten Anschluss ausreichend ist. Für den Anschluss an das Stromnetz keine Veränderungskabel verwenden.
2. Ein schadhaftes Stromkabel muss vom Hersteller, der Kundendienstelle oder einem entsprechenden Fachbetrieb ausgetauscht werden, um Gefahren zu vermeiden.
3. In das ortsfeste Anschlusskabel muss ein allpolig trennender Hauptschalter mit einem Kontaktabstand von mindestens 3 mm eingesetzt sein.
4. Gefahr eines elektrischen Schlags - Gefahr für Leib und Leben: Vor Wartungsarbeiten immer erst das Gerät von der Stromversorgung trennen.

5. Das Netzanschlusskabel und das Verbindungskabel zwischen Inneneinheit und AuBeneinheit müssen entsprechend dem Stromlaufplan angeschlossen werden, der dem Gerät beiliegt.

6. Nach der Installation dürfen keine elektrischen Komponenten für den Benutzer zugänglich sein.
   10.Das Gerät ist sehr schwer, für seine Aufstellung sind mindestens zwei Personen erforderlich.

7. Nach dem Auspacken des Klimagerats samentliche Verpackungsmaterialien so aufbewahren, dass sie nicht in die Höhe von Kindern gelangen können.
8. Aufgrund der Eigenschaften des Kältemittels steht die Leitung unter sehr hohem Druck. Daher ist bei Installation und Reparatur des Geräts besondere Vorsicht notwendig.
9. In der Festverdrahtung muss gemäß der nationalen Gesetzgebung eine Reststromvorrichtung (RCD) vorhanden sein, die so eingestellt ist, dass ein Reststrom 30 mA nicht überschreitet.

INSTALLATIONSANLEITUNG

Installationsplan

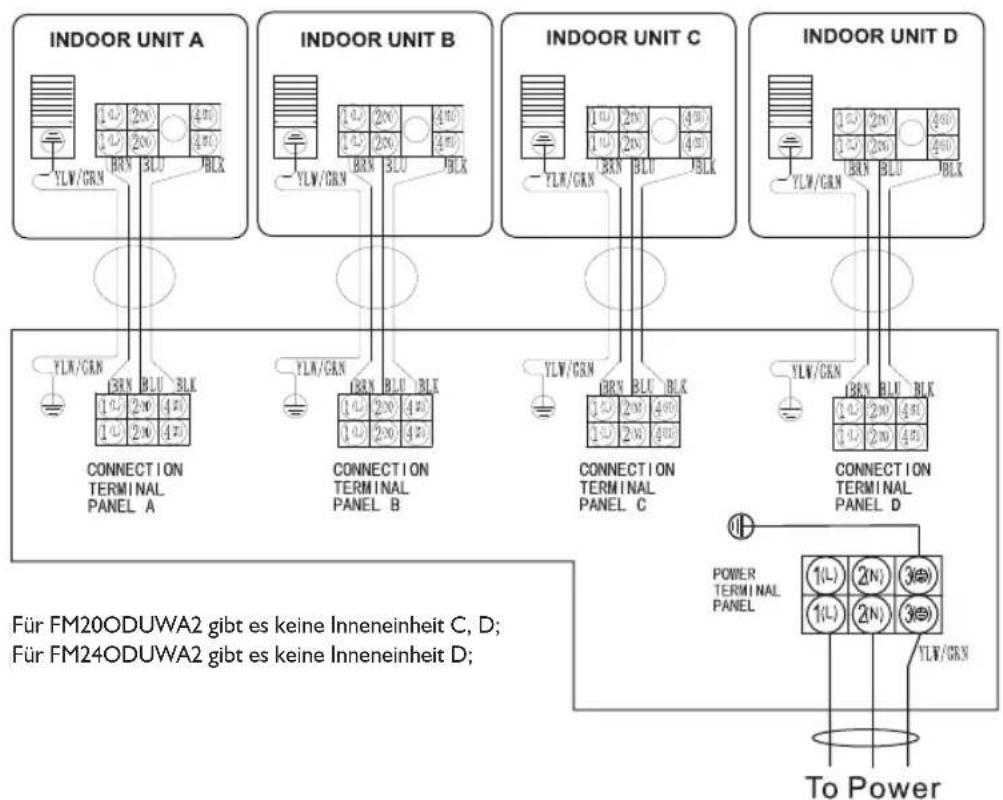

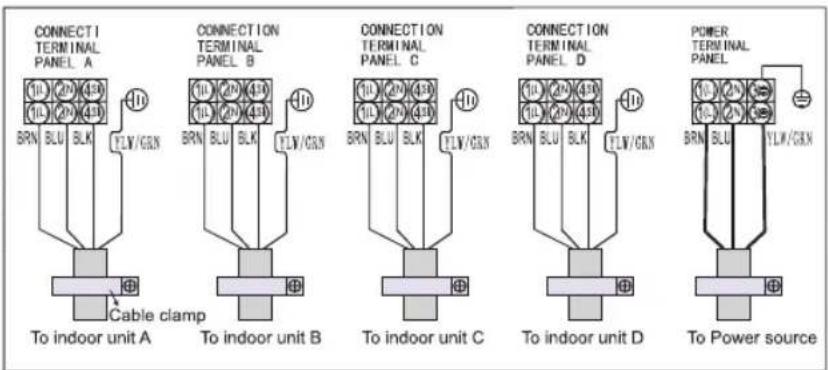

Außererat

HINWEIS: Die Abbildung zeigt ein stark vereinfachtes System. Ihr eigene Gerät kann vollig anders ausgehen. Die Kabel-Installation muss den regionalen Vorschriften entsprechen undarf nur von autorisiertem Fachpersonal durchgefuhrt werden.

Die Beste Lage auswahlen

Lage zur Einstellung des Innengeräts

• Kein Gegenstand damit den Luftastritt blockieren. Die Luft muss ungehindert in jeder Ecke des Raums strömen können.
• Leitungen und Wandöffnung müssen sich leicht anbringen setzen.
• Den erforderlichen Abstand von Decke und Wand gemäß Installationsplan einhalten.
• Der Luftfilter muss leicht erreichbar sein.
  Gerat und Fernbedienung I m oder mehr von Fernseh- und Radiogeräten usw. entfernt halten.
• Zur Vermeidung des Effektes einer Fluoreszenlamp das Gerät so welt wie möglich davon entfernt aufstellen.
• Keine Gegenstände in der Höhe des Luftauslasses aufstellen, diese können ohn zusetzen.
• Der Aufstellungsord muss das Gewicht tragen können und darauf Laufgeräutsche und Vibrationen nicht verstärken.
• Das Innengerätarf nicht in Bereichen aufgestellt werden, die für Wäschewaschen/-trocknen genutzt werden.

Aufstellort für Außergerät

• Der Platz muss geeignet und gut beluftet sein.
  Die Aufstellungarf nicht in der Naha leicht entzündlicher Gase (Leck) sein.
• Den erforderlichen Abstand zur Wand gemäß Installationsplan einhalten.
  Die Entfernung zwischen Innen- und AuBeneinheit sollte 5 Meter und kann nach zuslicher Befüllung mit Kältemittel maximal 15 Meter betragen.
  Die AuBeneinheit darf nicht in der Nae von Fetten, Schmutz oder Abgasleitungen montiert werden.
• Das Gerätarf nicht zur Straße hin aufgestellt werden, da es durch Schmutzwasser/Schlamm verunreinigt werden kann.
• Der Untergrund muss stabil sein, damit die Betriebsgeräusche nicht lauter werden.
• Der Luftauslass darf nicht behindert werden.

• Der Aufstellungssort muss für das Gewicht und die Vibrationen des Außererätes ausgelegt sein und eine sichere Installation ermöglichen.
• Abwasserarf nicht zu einem Problem werden.

Modell StandardleitungLänge(m)	Grenzwert derLeitungslängefür jederInneneinheit (m)	Grenzwert derGesamttleitungslänge(m)	Grenzwertder ErhöhungDifferenz H(m)	ZusätzlicheKältemittelfüllung(g/m)
FM20ODUWA2	5+5 20 40 10			15 (Wenn die gesamteLeitungslänge mehr als15 m beträgt)
FM24ODUWA2	5+5+5 20 60 10			15 (Wenn die gesamteLeitungslänge mehr als20 m beträgt)
FM36ODUWA2	5+5+5+5 25 60 10			15 (Wenn die gesamteLeitungslänge mehr als20 m beträgt)

Aufstellung der Inneneinheit

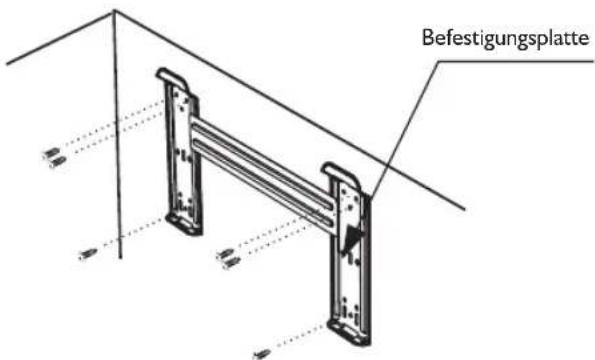

I. Anbringen der Befestigungslatte

Die Position der Befestigungslatte ist passend zum Aufstellungssort der Inneneinheit und zur Richtung der Rohrleitungen zu wahlen.
Die Befestigungsplatte in der Waagerechten mit einer Wasserwaage oder einem Lot ausrichten.
32 mm tiefe Locher in die Wand bohren.
- Kunststoffdubel in die LÖcher einsetzen, dann die Befestigungslatte mit selbstschneidenden Schrauben daran befestigen.
Nachweisen, dass die Befestigungslatte einwandfrei festsitzt.

HINWEIS: Die Form der Befestigungslatte Ihres Geräts kann von der Abbildung abweichen, die Montagemethode ist jedoch dieselbe.

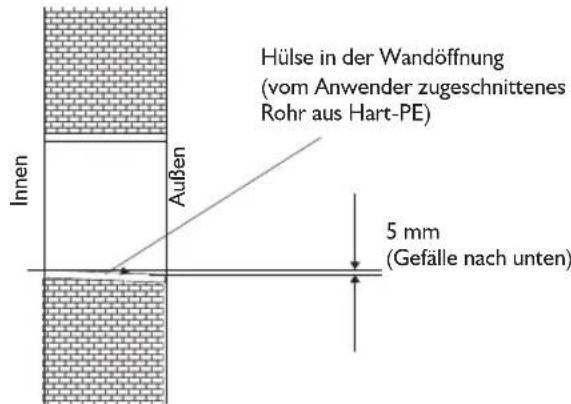

2. Durchführung für die Verrohrung bohren

Die Lochposition fur die Rohrleitungen passend zur Position der Befestigungslatte wahlen.
- Ein Loch mit ca. 70 mm Durchmesser in die Wand bohren. Das Loch sollte von innen nach außen ein Leichtes Gefalle aufweisen.
- Eine Hülse in die Wand einsetzen, um einen geordneten sauberen Wandabschluss zu erhalten.

3. Rohrinstallation der Inneneinheit

• Die Rohrleitungen (Leitungen für flüssiges und gasförmiges Kälemittel) und Kabel von außen durch das Loch in der Wand einziehen. Alternativ dazu konnen die Rohrleitungen und Kabel auch erstinnen angeschlossen und dann nach außen verlegt werden, um sie an die AuBeneinheit anzuschreiben.

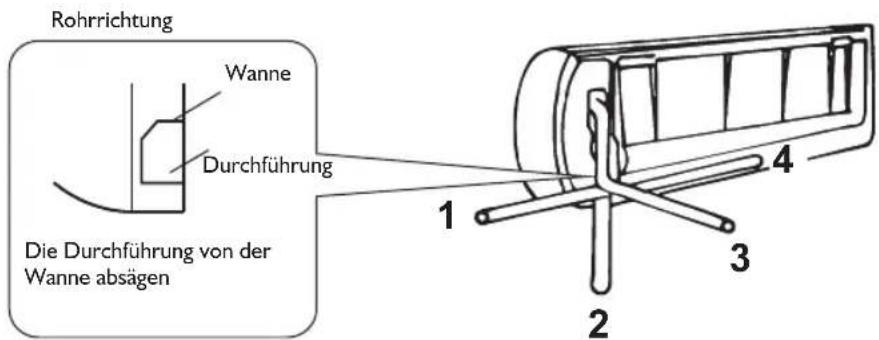

• Passend zur Richtung der Rohrleitungen das Kunststoffeil absägen (siehe unten).

HINWEIS:

Bei einer Anordnung der Leitungen in Richtung 1, 2 oder 4 das betreffende Kunststoffeil am Unterteil der Inneneinheit absagen.

• Nach dem Anschluss der Rohrleitungen den Ablaufschlauch anbringen. Dann das Stromkabel anschließen. Rohrleitungen, Kabel und Ablaufschlauch nach dem Anschlieben zusammen mit warmedammendem Material umwickeln.

HINWEIS: Das Gerät während der Montage nicht an die Stromversorgung anschließen.

WICHTIG:

Leitungsanschlüsse - thermische Isolierung:

Umwickeln Sie die Leitungsanschlüsse mit Isoliermaterial und fixieren Sie es mit Klebeband.

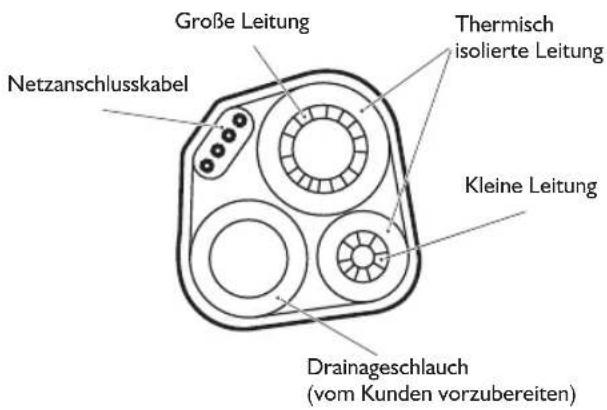

Wärmeisolierung der Leitungen:

a. Drainageschlauch unter die Leitung setzen.
b. Isoliermaterial: Polytethenschaum über 6 mm Starke.

HINWEIS: Drainageschlauch (vom Kunden vorzubereiten).

• Der Drainageschlauch sollte für ein problemloses Ausfließen nach unterzeigen. Der Ablassschlauch darf nicht geknicht oder verdrecht sein, muss möglichst gerade verlaufen und darauf nicht am Ende in Wasser getaucht werden. Wird ein Verlängerungsschlauch an die Drainage angeschlossen, muss dieser ebenfalls thermisch isoliert sein, wenn er durch die Inneneinheit verläuft.
• Wird die Leitung nach rechts ausgerichtet, sollenen Leitung, Netzkabel und Drainageschlauch thermisch isoliert und an der Rückseite des Gerätes befestigt werden.

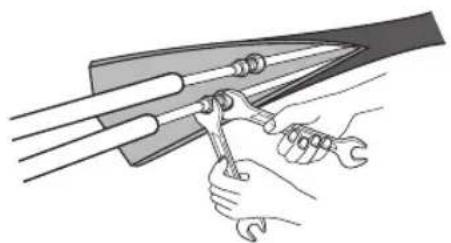

Anschluss der Leitungen:

a. SchlieBen Sie die Leitungen der Inneneinheit mit Hilfe zweier Rohrzangen an. Besonderss auf das Anzugsmoment wie unten genannt achten, um zu verhindern, dass Leitungen, Stecker und Muttern deformiert oder beschadigt werden.
b. Zunachst mit Hand anziehen und dann mit den Werkzeugen festziehen.

Größe der Leitung Anzugsmoment Breite der Nut Mindeststärke

Flüssigkeitsseitig (1/4 Zoll) 1,5~2 kg.m 17 mm 0,5 mm

Gasseitig (3/8 Zoll) 3,1~3,5 kg.m 22 mm 0,7 mm

Gasseitig (1/2 Zoll) 5,0~5,5 kg.m 24 mm 0,8 mm

Gasseitig (5/8 Zoll) 6,0~6,5 kg.m 27 mm 0,8 mm

4. Kabel anschlieben

- Innengerät

I) Frontblende öffnen, Abdeckplatte durch Lösen der Schraube abnehmer.
2) SchlieBen Sie die Litzen des Stromkabels an den Klemmen der Inneneinheit exakt wie folgt an.
3) Sichern Sie das Kabel mit der Kabelschelle an der Klemmenleiste.
4) Abdeckplatte wieder aufsetzen und Schraube festziehen.

Abdeckplatte

HINWEIS: (Je nach Modell) Um für den Anschluss an die Klemmleiste der Inneneinheit zu gelangen, muss das Gehäuse abmontiert werden.

- Außererat

I) Offnen Sie die Klappe der AuBeneinheit durch Losen der Schraube. Losen Sie die Kabelklemme und schlieben Sie die Kabel an die Anschlüsse am Klemmenbrett einzeln gemäß Innengerat-Anschluss an.
2) Sichern Sie das Kabel mit der Kabelschelle an der Klemmenleiste.
3) Setzen Sie die Klappe wieder in der ursprünglichen Position ein und ziehen Sie die Schraube fest.

HINWEIS: (Je nach Modell) Um für den Anschluss an die Klemmleiste der Inneneinheit zu gelangen, muss das Gehäuse abmontiert werden.

Für FM20ODUWA2 gibt es keine Inneneinheit C, D;
Für FM24ODUWA2 gibt es keine Inneneinheit D;

VORSICHT:

I. Achten Sie darauf, dass die Kabelfarben und Klemmen der AuBeneinheit und mit denen der Innenraum-Einheit übereinstimmen.
2. Sehen Sie für die Klimaanlage einen eigenen Stromkreis vor. Nähres zur Verkabelung siehe den Schaltplan des Gerätes.
3. Stellen Sie sicher, dass der Kabelquerschnitt wie folgt mit der Tabelle übereinstimmt. Der Bereich des Kabel-Mindestquerschnitts muss mit Konstruktion 245 IEC 57 übereinstimmen.
4. Prufen Sie nach der Installation, ob alle Litzen/Kabel fest montiert sind. Das Kabel ist mit einer Kabelschelle gut zu befestigen.
5. In feuchter oder nasser Umgebung muss zusätzlich ein Kriechstromschanter installiert werden.

Kabelspezifikationen

Modell Netzkabel (Außen.) Netzanschlusskabel			Hauptstromversorgung(Hinweis)
FM20ODUWA2 H05RN	N-F,3G 2.5mm	2	H07RN-F, 4G 0,75 mm2An Außen.
FM24ODUWA2 H05RN	N-F,3G 4.0mm	2	H07RN-F, 4G 0,75 mm2An Außen.
FM36ODUWA2 H05RN	N-F,3G 4.0mm	2	H07RN-F, 4G 0,75 mm2An Außen.

INSTALLATION DER AUSSEINEHIT

1. Ablassventil und Drainageschlauch installieren In der Betriebsart Heizen tropf T Kondenswasser aus der AuBeneinheit. Aus Grunden der Sauberkeit und des Umweltschutzes sollenn Sie ein Ablassventil und einen Drainageschlauch verlegen, um das Kondenswasser gezielt abzuleiten. Montieren Sie das Ablassventil direkt am Boden der AuBeneinheit und schlieBen Sie einen Ablaufschlauch an wie in der Abbildung rechts gezeigt.

2. Installation und Montage der AuBeneinheit Mit den Schrauben und Muttern fest auf einem ebenen und stabilen Boden befestigen. Bei Wand-oder Dachmontage muss der Montageuntergrund für die Einheit stabil genug sein, um ein Vibrierten oder Wackeln bei starkem Wind zu verhindern.

3. Außererat Anschluss der Rohrleitungen

4. Kappen vom 2- und 3-Wegeventil entfernen.

5. Rohrleitungen an das 2- und 3-Wegeventil separat mit dem erforderlichen Anzugsmoment anschließen.

6. Kabelanschluss der Außeninheit (siehe vorherige Seite)

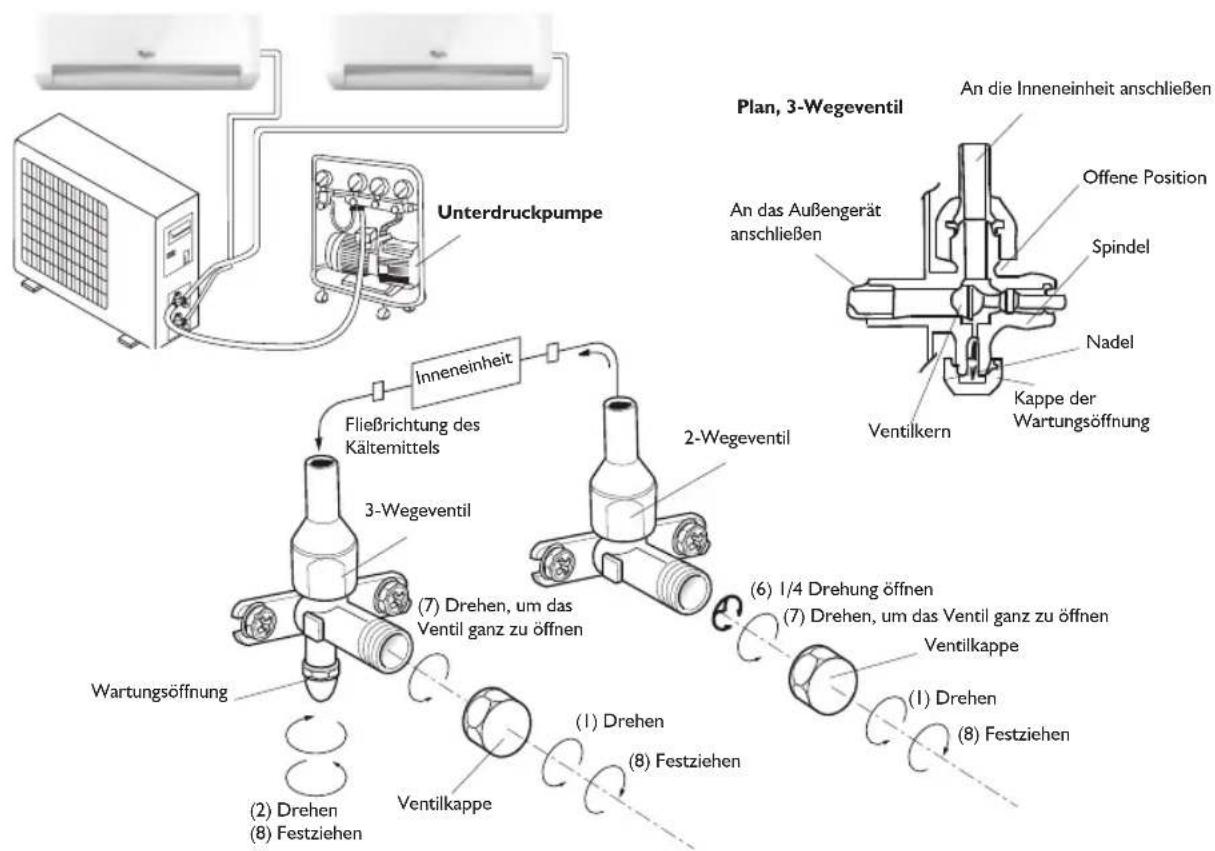

ABSAUGEN DER LUFT

Feuchte Luft im Kältemittelkreislauf kann zu Fehlfunktionen des Kompressors führen. Nach der Montage der Außen- und Inneneinheit muss der Kältemittelkreislauf entluftet werden. Benutzen Sie dazu eine Vakuumpumpe, wie unter gezeigt.

Hinweis: Da der Systemdruck hoch ist und der Umweltschutz berücksichtigt werden muss, damit Kältemittel nicht direkt an die Umgebungsluft frei gesetzt werden.

So entfern den Sie die Luft aus den Leitungen:

I. Kappen von den 2- und 3-Wegeventilen los schrauben und abnehmen.
2. Kappe vom Wartungsventil los schrauben und abnehmen.
3. Den flexiblen Schlauch der Unterdruckpumper an dem Wartungsventil anschlieben.
4. Die Unterdruckpumpe 10-15 Minuten laufen setzen, bis ein absoluter Unterdruck von 10mmHg erreicht ist.
5. Wahrend die Unterdruckpumpe lauft, den Niederdruckknopf am Krummer der Unterdruckpumper schlieben. letzte die Unterdruckpumper abschalten.
6. Das 2-Wegeventil um eine 1/4 Umdrehung offen und nach 10 Sekunden wieder schlieben. Alle Anschüsse mit Flüssigseife oder einem elektronischen Leckprüfer auf Undichtigkeiten prufen.
7. Die Ventilschäfte der 2- und 3-Wegeventile drehen. Den flexiblen Schlauch der Unterdruckpumper entfern.
8. Alle Ventilkappen wieder aufsetzen und festziehen.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

I. Versuchen Sieittebttzunachst,das Problem selbst anhand der Beschreibungen in Abschnitt "Hinweise zur Fehlersuche"(Erst einmal selbst prufen) zu losen.
2. Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung behoben ist.

Sollte der Fehler nach Durchführung der oben genannten Prüfungen weiterhin bestehen,kontaktieren Sieitte den Kundendienst.

Geben Sie damititte Folgendes an:

• Eine kurze Beschreibung der Störung;
  das exakte Modell der Klimaanlage;

• die Servicenummer (dies ist die Zahl unter dem Wort "SERVICE" auf dem Service-Typenschild, das sich seitlich oder unto am Innengerät befindet). Die Servicenummer finden Sie auch auf dem Garantieschein;

• Ihr vollständige Anschrift;

• Ihre Telefonnummer.

Müssen Reparaturen ausgeführrt werden,
kontaktieren Sie das Kundendienst-Center (Hier ist die Verwendung von Originalersatzteilen und eine korrekt durchgeführte Reparatur garantiert).
Sie mussen die Original-Rechnung vorlagen. Die Nichtbeachtung dieser Vorschriften kann die Sicherheit und die Qualität des Produktes beeinträchtigen.

SERVICE

0000 000 00000

BEFORE USING THE APPLIANCE

REGELING RICHTING LUCHTSTROOM

Tryb SLEEP (USPIENIE)

NoctabnHe Ha 6aTePnnte

1.Пьхн elect Kapиcaи leko haTnchete HaOny KaNayeTo Ha OTdelenHneTo 3a 6aTePn, cIeKoETo rN36bYtaIte NO NOCOKa Ha CTpeKkata, 3a Da rO n3BaInte, KaKTo e NOKa3aHO.
2. NocTaBete BOTdeneHneTo 26aTeepn AAA (1,5 V). YBepeTe ce, Ye nOJaPHocTtA "+" " e cna3eH
3. 3aTbopete kanaeTo Ha OTdeneHneTo 3a 6aTeepnHa ductaHcnoHHOTo ynpabJeHne.

I3BaXdaHHeHa6aTePnITe

Cbaene KaanaeTo Ha OTdJeHneTo 3a 6aTeepnn No Nocoka Ha CTpeKkata.

HaTnCHeTe Neko C npbCTn NIOJKeTHNn NOIoc Ha 6aTePnraTn CneT TOBa n3BaJeTe 6aTePnnte OT OTdJIeHHeTo. BcNtKO TOBa TpRbDa ca Ce n3BbPnO NT Bb3paTeH. B HnKaKbB CnyaH Na N03BOJBAaTe Ha Deca Da n3BaXdA T 6aTePnnte OT

IINCTAHUONHOTUynpaBHeHne,TbN KaTO mAnONaCHOCTOTNORlbuaHe.

N3XbpynHe Ha 6aTepnnte

3a da dOpnpHecTe 3a ona3BaHe Ha OKoHaTa
cpeDa n 3a NOBtOPO H3NOJ3BaHe Ha
MaTePnAInTe,OTdEJIrTe 6aTePnIte OT dpYrIe
BNDObE OTnAbTu n rPeuNKInpaTne Ype3
MeCTHaTb 6e3PiNtHa CnCTema 3a Cb6nPaHe Ha
6aTePnn.

Ppepa3Hm Mepkn

Korato cmeHrte 6aTePnnte, He cmecBaIte HOBn n CTapn 6aTePn, HnTo 6aTePn ot pa3nueH TnT, TbN KATO TOBA MOKe da DOBeDe IO NOBpeDa B DnCTaHcUHOHOTO ynpabLeHne.
AkoHMa da n3nON3BaTe DnCTaHcNOHHOTO ynpablenHe 3a n3BeCTHO BpeMe, n3BaTe6aTePnnte, 3a da npedOTbPaTne N3TuHaHe Ha KInCeINHa OT TEx B DnCTaHcIOHHOTO ynpablenHe.
Pa6oTe c dntaHcnoHnTo ynpabHe nB paMKte Ha HeROBna 06XBaT Ha DeiCTBne. DpbXTe dntaHcnoHnTO ynpabHe nHe Ha NoHe 1 MeTbp OT TeIeBn3Opn Hl-Fl 06OpyBaHe.
Ako nctaHnOHTo npabHe He pa60n HopMaIHO, 3BaTe 6aTePnnte I rNoCTaBeTe OTHO BcE 30 ckyHn. Ako To BCE OSe He pa60n HopMaJIHo, NoCTaBeTe HOB 6aTePnN.
Korato n3no3BaTe ductaHcNoHHOTO ynpabIeHne, haoCuaTe ro KbM npnemaTOnyCTPOINCTBO HA BbTpewHOTo TAno, 3a da rapaHTnPaTe YvBCTBUNHeTHa npnMaHe.

• Pn n3npaana He Ha CnHAn OT dNCTaHcNoHHOTO ynpabJIeHne, CNMBOJbT NIMrBa B npOdbJIxHeHne Ha 1 cekyHa. Pn npnMaHe Ha CnHAn ypeJbT n3daBA 3ByK.
  ДиuctaHUNOHHTOуnpabNeHne3aEnCTBa KIMMaTnKaOTpa3cToHnEdo7m.
  -Пи BCЯкa CMЯнHa 6aTePnnteВДИСТаHцINOHTO ynpabJIeHne TO ce HaCTpoIBa aBTOMaTNUHO Ha peKIM "ToNIIHHa NOMna".
