Type apparaat	Airconditioner (Air Conditioner)
Merk	Whirlpool
Model	WA24ODU
Koelcapaciteit (BTU)	24 000 (schatting)
Verwarmingscapaciteit (BTU)	24 000 (voor modellen met warmtepomp)
Koelmiddel	R410A, GWP 2088
Bedrijfsmodi	Koeling, Verwarming, Ontvochtiging, Ventilatie
Speciale functies	Jet, Sleep (4 standen), Timer, Power Save, Super Silent, Round U, DIM
Afstandsbediening	Ja, met AAA-batterijen (2×1,5V)
Weergave	Bedieningspaneel met indicatoren voor temperatuur, werking, timer, filteronderhoud
Ventilatorsnelheid	Auto, Snel, Gemiddeld, Langzaam
Luchtstroomrichting	Verticaal (afstandsbediening) en horizontaal (handmatig)
Filteronderhoud	Reiniging om de 200 gebruiksuren
Voeding	230 V / 50 Hz (schatting), apart circuit
Beveiliging	Aardlekschakelaar 30 mA, aarding verplicht

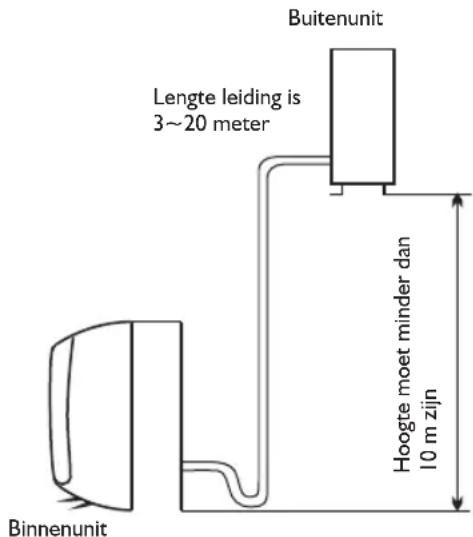

Maximale leidinglengte	20 m (voor model 24K)
Maximaal hoogteverschil	10 m
Installatie	Door gekwalificeerde technicus, minimale hoogte 2,5 m voor binnenunit
Gewicht koelgas	2,2 kg (voor 24K)
CO2-equivalent	4,594 ton
Garantie	Raadpleeg het bijgeleverde garantieboekje
Klantenservice	Neem contact op met een erkend Whirlpool-servicecentrum

Veelgestelde vragen - WA24ODU WHIRLPOOL

De airconditioning start niet, wat te doen?

Controleer eerst of de stroomonderbreker of zekering is gesprongen. Wacht 3 minuten voordat u opnieuw opstart. Zorg ervoor dat de batterijen van de afstandsbediening zijn opgeladen en dat de stekker correct is ingeplugd.

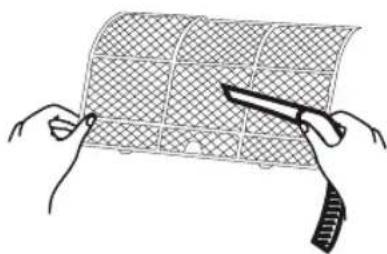

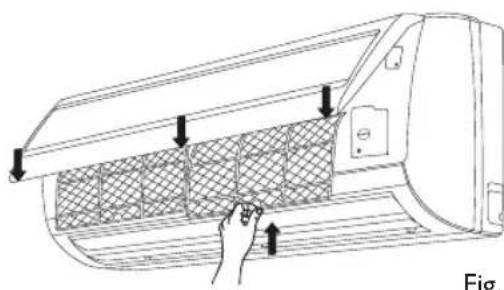

Hoe maak ik het luchtfilter schoon?

Koppel het apparaat los, open het voorpaneel, verwijder het filter. Was het met lauw water en een mild reinigingsmiddel, droog het en plaats het terug. Druk op de resetknop van het filter.

Wat betekent het filteronderhoudslampje?

Het lampje knippert na 200 gebruiksuren om u eraan te herinneren het filter te reinigen. Na reiniging drukt u op de resetknop van het filter om het lampje uit te schakelen.

Hoe stel ik de timer in om het apparaat in te schakelen?

Druk gedurende 3 seconden op de toets TIMER ON/CLOCK totdat 'ON 12:00' knippert. Gebruik de temperatuurtoetsen om de gewenste tijd in te stellen en druk nogmaals op TIMER ON/CLOCK om te bevestigen.

Waarom stroomt er water uit de binnenunit?

Dit is normaal in de koel- of ontvochtigingsstand: condenswater wordt afgevoerd via de afvoerslang. Zorg ervoor dat de slang niet geknikt is en naar beneden wijst.

Wat te doen als de afstandsbediening niet werkt?

Controleer de batterijen (vervang ze indien nodig). Zorg ervoor dat er geen obstakel is tussen de afstandsbediening en de binnenunit. Het bereik is 7 meter.

Hoe gebruik ik de slaapstand?

Druk op de SLEEP-toets om door de 4 standen te bladeren (Volwassenen, Ouderen, Jongeren/Tieners, Kinderen). Elke stand past de temperatuur geleidelijk aan voor nachtelijk comfort. Het apparaat schakelt na 8 uur automatisch uit.

Wat te doen bij een kraakgeluid?

Dit geluid is normaal en wordt veroorzaakt door uitzetting/krimp van het voorpaneel als gevolg van temperatuurwisselingen. Er is geen actie nodig.

Wat zijn de essentiële veiligheidsmaatregelen?

Installatie en onderhoud moeten worden uitgevoerd door een gekwalificeerde technicus. Trek niet aan het snoer, raak de bedieningselementen niet met natte handen aan, blokkeer de luchtinlaat/-uitlaat niet. Koppel het apparaat los voor onderhoud.

Hoe installeer ik de afstandsbediening en de batterijen?

Gebruik een speld om het batterijklepje te openen. Plaats 2 AAA-batterijen (1,5V) met inachtneming van de polariteit. Sluit het klepje. Meng geen nieuwe en gebruikte batterijen.

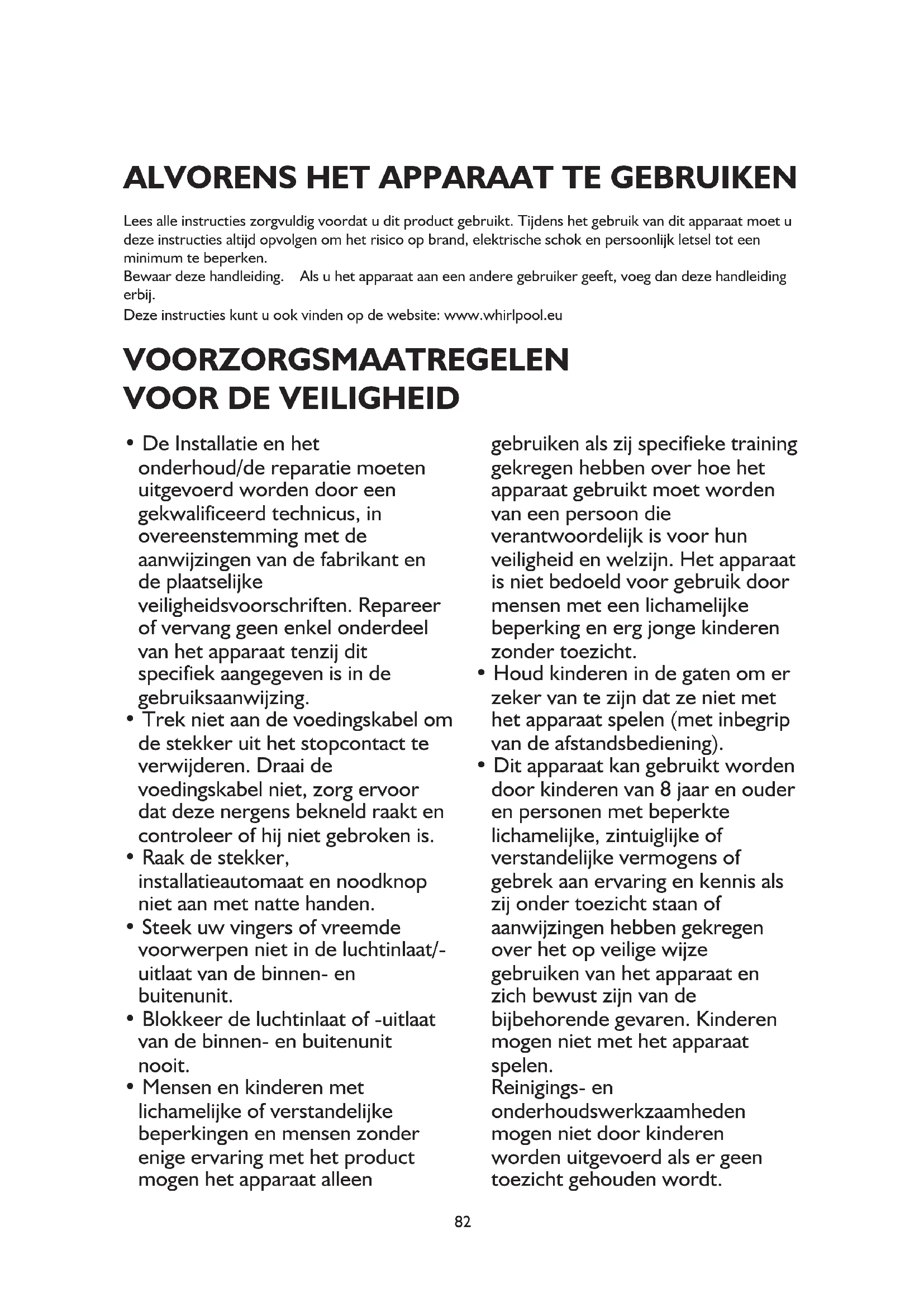

GEBRUIKSAANWIJZING WA24ODU WHIRLPOOL

Lees alle instructies zorgvuldig voordat u dit product gebruikt. Tijdens het gebruik van dit apparaat要去 u deze instructies algid opvolgen om het risico op brand, elektrische schok en persoonlijk letsel tot een minimum te beperken.

Bewaar deze handleiding. Als u het apparaat aan een andere gebruiker geeft, voeg dan deze handleiding erbij.

Deze instructies kunt u ook vinden op de website: www.whirlpool.eu

• De Installatie en het onderhoud/de reparatie要去enuitgevoerd worden door een gekwalificeerd technicus, in overeenstemming met de aanwijzingen van de fabrikant en deplaatselijke veiligheidsvoorschriften. Repareer of verrang geen enkel onderdeel van het apparaat tenzij dit specifiek aangegeven is in de gebruiksaanwijzing.
• Trek Niet aan de voedingskabel om de stekker uit het stopcontact te verwijderen. Draai de voedingskabel Niet, zorg ervoor dat deze nergens bekneld raakt en controllerer of hij Niet gebroken is.
• Raak de stekker, installatieautomaat enoodknop niet aan met natte handen.
• Steek uw vingers of vreemde voorwerpen Niet in de luchtinlaat/-uitlaat van de binnen- en buitenunit.
• Blokveer de luchtinlaat of -uitlaat van de binnen- en buitenunit nooit.
• Menschen en kinderen met lichamelijke of verstandelijk beperkingen en mensen zonder enige ervaring met het product mogen het apparaat alleen

gebruiken als zij specifieke training gekreten haben over hoe het apparaat gebruikt要去 worden van een persoon die verantwoordelijk is voor hun gezilghed en welzijn. Het apparaat is Niet bedoeld voor gebruik door mensen met een lichamelijke beperking en ergjonge kinderen zonder toezicht.

• Houd kinderen in de gaten om er zeker van teল dat ze Niet met het apparaat spelen (met inbegrip van de afstandsbediening).

• Dit apparaat kan gebruikt worden door kinderen van 8aar en ouder en personen met beperkte lichamelijke, zintuiglijke of verstendelijk vermogens of gebrek aan ervaring en kennis als zich onder toezicht staan of aanwijzingen hebben gekregen over het op veilige wijze gebruiken van het apparaat en zich bewust�n van de bijbehorende bevaren. Kinderen mogen nicht met het apparaat spelen.

Reinigings- en onderhoudswerkzaamheden mogen nicht door kinderen worden uitgevoerd als er geen toezicht gehonden worden.

VOORZORGSGMAATREGELEN M.B.T. DE AIRCONDITIONER

Houd u alstublieft strikt aan onderstaande aanwijzingen:

• Langdurige enrechtstreekse blootstelling aan koude lucht kan schadelijk zijn voor uw gezondheid. Het worden geadviseerd de lamellen zodanig in te stellen datrechtstreekse koele lucht vermeden worden maar verspreid worden binnen de ruimte.
  Zodra zich een storing voordoet, het apparaat uitschakelen door op de toets ON/OFF op de afstandsbediening te drukken, koppel het daarna los van de elektrische voeding.

• Schakel de airconditioner algijd eerst uit met de afstandsbedie-ning. Gebruik de installmentauto-maat Niet en trek de stekker nicht uit het stopcontact om het apparaat uit te schakelen.

• Schakel het apparaat Niet te vaak in een uit aangezien dit tot beschadiging van het apparaat kan leiden.

• Leg geen voorwerpen op de buitetenunit.
  Koppel de airconditioner af van de elektrische voeding als hij gedurende langereijd of tijdens onweer Niet gebruikt worden.
• Dit product bevat Gefluoreerde Broeikasgassen die onder het Kyoto Protocol vallen, het koelgas befindt zich in een hermetisch afgesloten system. (R410a, GWP 2088)

Model 20K 24K 36K
Gasgewicht (kg) 1.	4	2.2	2.6
CO2-equivalent (Ton)	2.923	4.	594	5.429

MILIEUBESCHERMING

• Dit apparaat is gemaakt van materiaal dat gerecycled of hergebruikt kan worden. Afvalverwerking要去 gebeuren in overeenstemming met deplaatsilijke voorschriften inzake afvalverwerking. Zorg ervoor dat de voedingskabel wordt afgesneden voordat het apparaat wordt afgedankt zDat het Niet opnieuw gebruikt kan worden.
• Neem, voor meer gedetailleerde informatie over de verwerking en recycling van dit product, contact op met uwplaatselijkke overheden die zich bezig houden met gezcheideren afvalinzameling of met de winkel waar u het apparaat hebt aangeschaft.

WEGGOIEN VAN DE VERPAKKING

• De verpakking kan volledig gerecycled worden, zoals aangegeven voor het recyclingsymbol. De verschillende delen van de verpakking mogen Niet achtergelaten worden in het milieu, maar要去en als afval verwerkt worden in

overeenstemming met de voorschriften van deplaatselijke autoriteiten.

• Dit apparaat is voorzien van het merkteken volgens de Europese Richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).
• Door ervoor te zorgen dat dit apparaat op de juiste manier als afval worden verwerkt, helpt u möglichk negatieve gevolgen voor het milieu en de gezondheid te voorkomen.
• Het symbooll op het product of op de documenten die bij het product zijn gevoegt aan dat dit apparaat Niet behandeld mag worden als huishoudelijk afval maar afgeven要去 worden bij hetঀoor bedoelde inzamelingspunt waar elektrische en elektronische apparaten bewaard en gerecycled worden.

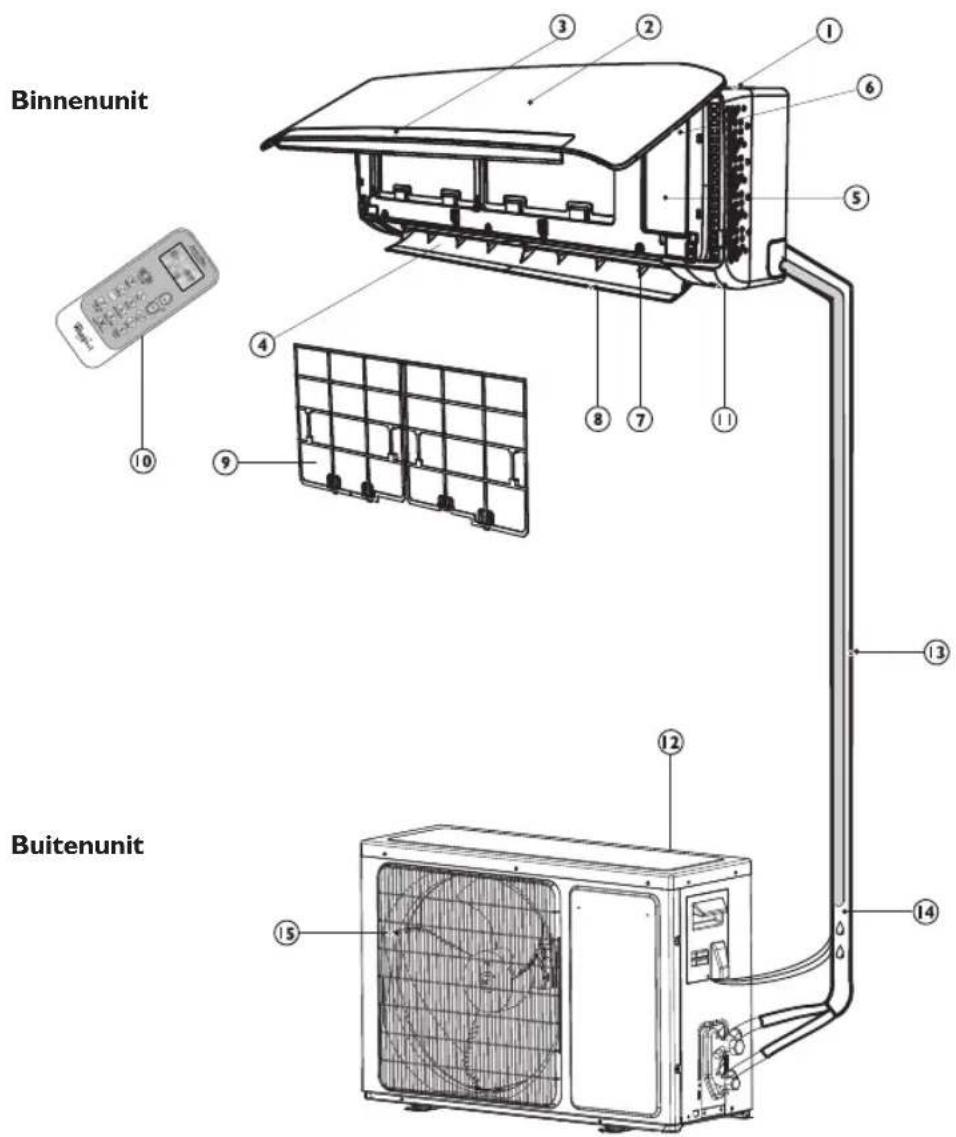

PRODUCTBESCHRIJING

Binnenunit

I. Luchtinlaat
2.Voorpaneel
3. Display
4. Luchtuitlaat
5. Elektriciteitskastje
6. Toets om het filter te resetten
7. Verticale verstelling lamellen
8. Horizontale verstelling lamellen
9. Luchtfilter
10. Afstandsbediening

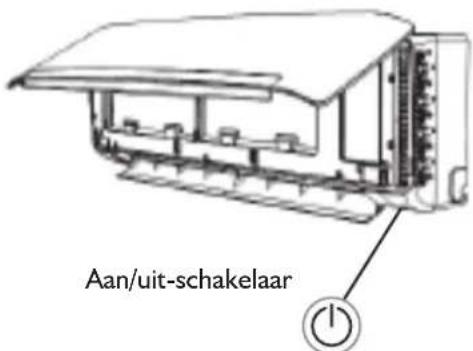

II. Aan-uit schakelaar

Afbeeldingen in de gebruiksaanwijzing zijn gebaseerd op buitenkanten van standardmodellen, de vorm en het ontwerp können verschillen afhankelijk van het model.

Buitenunit

1. Luchtinlaat
2. Leidingen en voedingskabel
3. Afvoerslang

Opmerking: Tijdens de werkking van KOELEN of DROGEN worden condenswater afgevoerd.

1. Luchtuiilaat

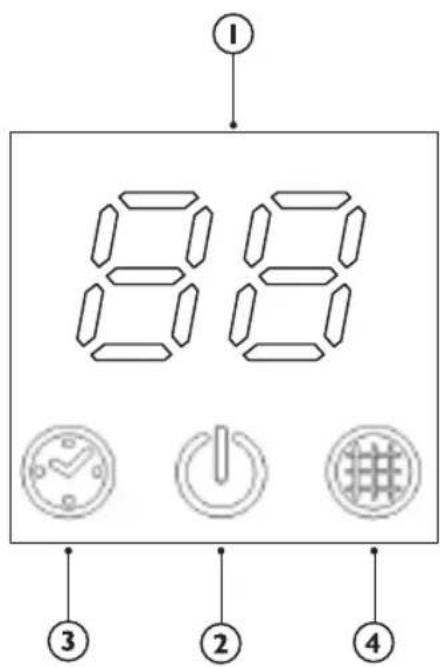

BESCHRIJVING INDICATOREN DISPLAY BEDIENINGSPANEEL

Indicatie temperatuur (1)

Weergave van de ingestelde temperatuur.

Wanner "FC" wordt weergegeven, moet het filter gereinigd worden.

Indicatie apparaat In bedrijf (2)

Gaat branden tijdens de werkinq.

Knippertijdens het ontdooien van de buitenunit.

Timer (3)

Brandt gedurende de ingestelde vrijd.

Gaat uit als de werkking van de timer is afgelopen.

Controleampje filter (4)

Knippert wanseer het filter gereinigd moet worden.

Het controleampje van het filter gaat na 200 uur werkig knipperen om u eraan te herinneren dat het filter gereinigd moet worden.

Druk, nadat het filter gereinigd is, op de resetknop die zichchter het voorpaneel op de binnenunit bevindt om het knipperen van het controleampje te onderbreken.

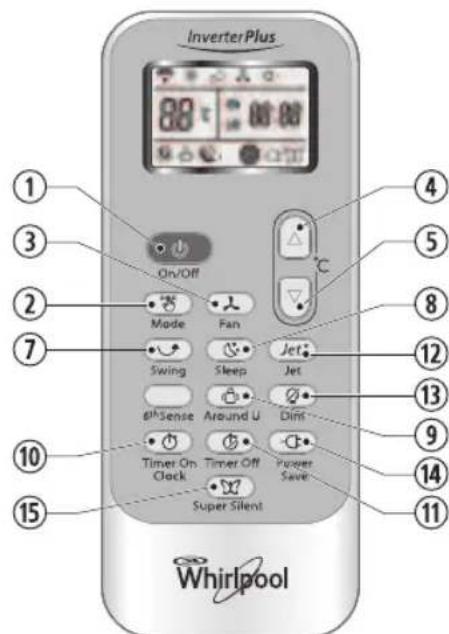

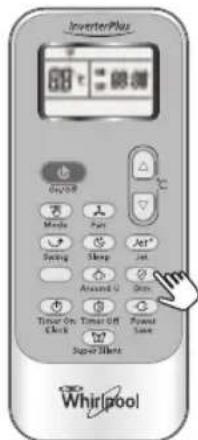

FUNCTIES EN INDICATOREN AFSTANDSBEDIENING

I. AAN/UIT-TOETS

Druk op deze toets om het apparaat te starten en/of te stoppen.

2. MODE-TOETS

Gebruikt om de werkingsmodus te selecteren.

3. FAN-TOETS

Gebrukt om de ventilatorsnelheid te kiezen, achtereenvolgens automatisch, hoog, gemiddeld of laag.

4-5. TEMPERATUURTOETS

Gebruikt om de kamertemperatuur te selecteren.
Gebruikt om de ingestelde tijd in de timer-modus en om de tijd van de klok in te stellen.

7. SWING-TOETS

Hiermee worden het kantelen van de ventilatorroosters voor verticale aanpassing gestart of gestopt, en worden de gewenste richting van de luchtstroom omhoog/omlaag ingesteld.

8.SLEEP-TOETS

Hiermee wordt de werkking van Sleep-modus ingesteld of geannuleerd.

9. AROUND U-TOETS

Wanneer u op bye toets drukt, zendt de afstandsbediening elke 10 minutes een signal van de huidige kamertemperatuur waar de binnenunit. Bewaar de afstandsbedieningARAOM op een plaats waarop bye het signal goed maar de binnenunit kan verzenden.Druk eenmaal om bye functie in te stellen en druk nogmaals om te annuleren.

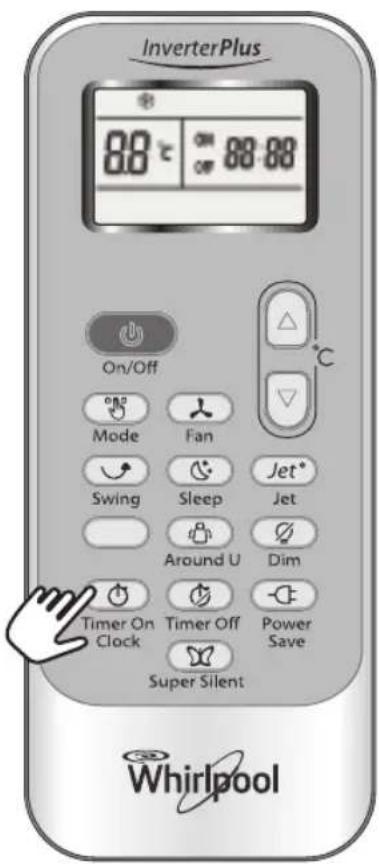

10. TIMER ON/CLOCK-TOETS

Gebruikt om de huidige tijd in te stellen. Gebruikt om de werkking van de timer voor inschakeling van de airconditioner in te stellen of te annuleren.

11 TIMER OFF-TOETS

Gebrukt om de werkking van de timer voor uitschakeling van de airconditioner in te stellen of te annuleren.

12.JET-TOETS

Gebruikt om snel koelen te starten of te stoppen.

13. DIM-TOETS

Gebruikt om de verlichting van het display van de binnenunit in of uit te schaken.

14. POWER SAVE-TOETS

Gebruikt om de energiebesparende werkig te starten of te stoppen.

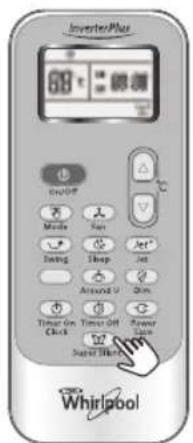

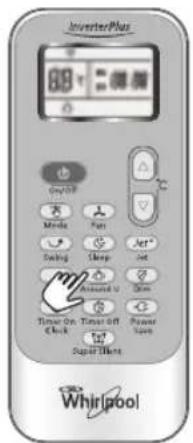

15. SUPER SILENT-TOETS

Gebruikt om de stille werkig te starten of te stoppen. Deze functie is alleen beschikbaar op bepaalde modellen. Modellen zonder deze functie hebben deze toets Niet op de afstandsbediening.

INDICATORSYMBOLEN OP DISPLAY AFSTANDSBEDIENING

Koelindicator

Droogindicator

Indicator Alleen ventilator

Verwarmingsindicator

Automatische ventilatorsnelheid

Hoge ventilatorsnelheid

Gemiddelde ventilatorsnelheid

Lage ventilatorsnelheid

Indicator Super Silent

Indicator Sleep I (aanthal indicatoren hangt af van het model)

Indicator Sleep 2 (aantal indicatoren hangt af van het model)

Indicator Sleep 3 (aanal indicatoren hangt af van het model)

Indicator Sleep 4 (aanlal indicatoren hangt af van het model)

Indicator Around U

Indicator Jet

Signaaloverdracht

BB BB Weergave ingestelde timer

Weergave huidig tijdstep

Weergave ingestelde temperatuur

Indicator Power Save

OPSLAG EN TIPS VOOR HET GEBRUIK VAN DE AFSTANDSBEDIENING

Plaatsen van de batterijen

1. Steek uw nagel:tussen het batterijdeksel en druk het voorzichtig omlaag in de richting van de pijl om het te verwijderen, zoals weergegeven.
2. Plaats 2 AAA-batterijen (1,5 V) in het batterijvak.
   Zorg ervoor dat de "+" en "-" polen correct geplaatstijken.
3. Sluit het batterijdeksel van de afstandsbediening.

Verwijderen van de batterijen

Verwijder het batterijdeksel in de richting van de pij. Druk met uw vingers zachtjes op de plus pool van de batterij, en trekervolgens de batterijen uit hetvak.Deze handelingendien te worden uitgevoerd door volwassenen.Het is kinderen verboden om de batterijen uit de afstandsbediening te verwijdersen,om het gevaar van het inslikken van de batterijen te voorkomen

Het afdanken van de batterijen

Dank de batterijen af als geschienen gemeentelijk afval en geef ze af bij een toegankelijk verzamelpunt.

Precautions

• Wonneur u de batterijen verrangt, mag u geen neue batterijen samen met oude batterijen of verschillende types batterijenplaatsen. Dit kan leiden tot een defect aan de afstandsbediening.
• Als u van plan bent de afstandsbediening enige tijd Niet te gebruiken, moet u de batterijen eruit halen, om lekken van batterijzuur in de afstandsbediening te voorkomen.
• Gebruik de afstandsbediening binnen het effectieve bereik. Houd de afstandsbediening minstens I meter van een tv-toestel of HiFi-aparatuur verwijderd.
• Als de afstandsbediening Niet normal werkt, haalt u de batterijen eruit enplaatst u ze na 30 seconden terug. Plaats neue batterijen als de afstandsbediening nog steeds nicht werkt.
• Om het apparaat via de afstandsbediening te bedieren, richt u de afstandsbediening maar de ontvanger op de binnenunit. Zo garandeert u een optimale ontvangst.
• Als een boodschap van de afstandsbediening

wordt verzonden, gaat het symbol will flash for I second. On receipt of the message, the appliance will emit a beep.

• De airconditioner kan met de afstandsbediening tot een afstand van 7 m worden bediend.
• Telkens wonneer de batterijen in de afstandsbediening worden verrangen, worden de afstandsbediening automatisch ingesteld op de modus Verwarmen.

BESCHRIJVING VAN DE WERKINGSMODI

Werkingsmodi:

I. Selecteren van de modus

Telkens wanner u op de MODE-toets drukt, verandert de werkingsmodus achtereenvolgens in: KOELEN DROGEN ALLEEN VENTILATIE VERWARMEN De verwarmingmodus is nicht beschikkaar bij airconditioners met alleen een koelfunctie.

2. VENTILATIE-modus

Telkens wanner u op de toets "FAN" drukt, verandert de ventilatorsnelheid achtereenvolgens in: Auto Hoog Gemiddeld Laag In de modus "ALLEEN VENTILATIE" zich alleen "Hoog","Gemiddeld" en "Laag" beschikbaar. In de modus "DROGEN" worden de ventilatorsnelheid automatisch ingesteld op "Auto"; de toets "FAN" werkdt dan nicht.

3. Instellen van de temperatuur

Druk eenmaal op deze toets om de temperatuurinstelling met I ^ C te verhogen

Druk eenmaal op deze toets om de temperatuurinstelling met I ^ C te verlagen

Bereik van beschikbare temperatuurinstellenen
*VERWARMEN, KOELEN	18°C~32°C
DROGEN +/-7°C
ALLEEN VENTILATIE	kan nicht ingesteld worden

*Opmerking: De verwarmingmodus is NIET beschikbaar bij modellen met alleen een koelfunctie.

4. Inschakelen

Druk op de toets . Wanneer het apparaat het signalaontvangt, gaat de indicator IN WERKING op de binnenunit branden.

Wanner u een andere modus kiest, moet u enkele
seconden wachten en de handeling herhalen als de
unit Niet onmiddelijk reageert.
Wanner u de functie verwarmen selecteert, za de
luchtstroom na 2 tot 5 minuten starten.

5. Regeling van de luchtstroomrichting

De verticale luchtstroom worden automatisch afgesteld op een bepaalde hoek, in overeenstemming met de bedieningsmode nadat de unit is ingeschakeld.

U kunt de richting van de luchtstroom ook maar uw eigengpersoonlijke behoefte afstellen door op de "SWING"-toets op de afstandsbediening te drukken.

Bedieningsmode	Richting van de luchtstroom
KOELEN, DROGEN Horizontaal
*VERWARMEN, ALLEEN VENTILATIE	Noar beneden

• De verwarmingsmode is alleen beschikbaar voor modellen met een verwarmingspomp.

Bediening van de verticale luchtstroom (met de afstandbediening)

Gebruik de afstandsbediening om de hoek voor de luchtstroom in te stellen.

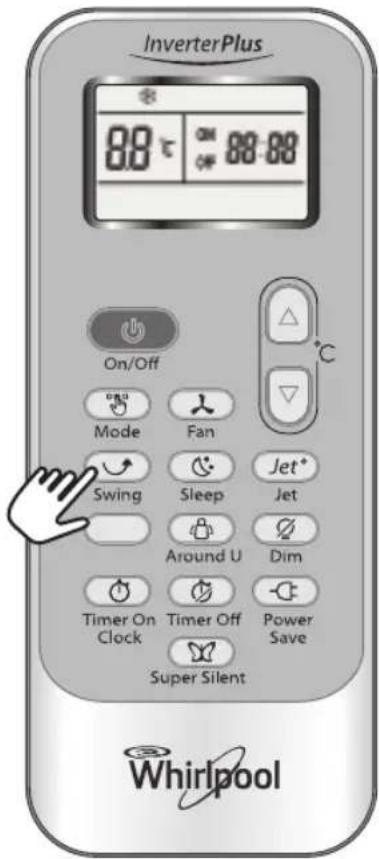

Kantelen van de luchtstroom

Door eenmaal op de "SWING"-toets te drukken wordt de verticale jaloezie automatisch omhoog of omlaag gekanteld.

Gewenste richting van de luchtstroom

Druk nogmaals op de "SWING"-toets tot de jaloezieën in de gewenste hoek gekanteld zich.

Bediening van de horizontale luchtstroom (handmatig)

Draai de bedieningsroedes van de horizontale jaloezieën om de horizontale luchtstroom te veranderen, zoals aangegeven worden.

Opmerking: De vorm van de unit kan er andersuitzien dan de airconditioner die u gekocht heeft.

A - Draai de verticale jaloezieen Niet handmatig; anders kan er storing optreden. Als dit gebeurt,zet dan eerst de unituit en koppel het apparaat los van de elektricitit; sluit het nervolgens opnieuw aan.

B - Het is better om de verticale jaloezie Niet te lang schuin maar beneden te soften staan in de modi KOELEN of DROGEN om te voorkomen dat er condenswater maar beneden druppelt.

bedieningsroedes van de horizontale jaloezieen

BESCHRIJVINGEN MODI EN FUNCTIONS

KLOK-functie

U kunt deijd van de dag instellen door op de toets TIMER ON/CLOCK te drukken. Gebruik verzolgens de toetsen en om de juisteijd in te stellen. Druk opnieuw op de toets TIMER ON/CLOCK; deijd is nu ingesteld.

SLEEP-modus

SLEEP modus kan ingesteld worden op bedrijfsmodus KOELEN, VERWARMEN of DROGEN.

Deze functie bildet u een aangename omgeving om in te slapen.

Het apparatus stopt na 8 uur automatisch met werken.

De ventilatorsnelheid worden automatisch op lage.
snelheid ingesteld.

Elke keer als de toets SLEEP wordt ingedrukt,
wordt de bedrijfsmodus achtereenvolgens
gewijzigd:

SLEEP 1 SLEEP 2 SLEEP 3 SLEEP 4 NORMAAL

SLEEP voor Volwassenen (modus I)

De ingestelde temperatuur stijgt met max. 2^ als het apparaat gedurende 2 uur continu in koelmodus werkt, daarna blijft de temperatuur constant.

De ingestelde temperatuur daalt met max. 2^ als het apparaat gedurende 2 uur in de verwarmingsmodus werkt, daarna blijft de temperatuur constant.

SLEEP voor Senioren (modus 2):

De ingestelde temperatuur stijgt met max. 2^ als het apparaat gedurende 2 uur continu in koelmodus werkt, daalt met 1^ na 6 uur, daalt daarna met 1^ na 7 uur.

De ingestelde temperatuur daalt met 2^ als het apparaat gedurende 2aar continu in

verwarmingsmodus werkkt, stijgt met 1^ na 6uur, stijgt daarna met 1^ na 7uur.

SLEEP voor Jongeren/Tienen (modus 3):

De ingestelde temperatuur stijgt met 1^ als het apparaat gedurende 1 uur in koelmodus werkt, stijgt met 2^ na 2 uur, daalt daarna met 2^ na 6 uur, daalt daarna met 1^ na 7 uur.

De ingestelde temperatuur daalt met 2^ als het apparaat gedurende I uur in verwarmingsmodus werkt, daalt met 2^ na 2 uur, stijgt daarna met 2^ na 6 uur, stijgt daarna met 2^ na 7 uur.

SLEEP voor Kinderen (modus 4):

De ingestelde temperatuur blijft constant.

Opmerking: Verwarming is NIET beschikbaar bij airconditioners met alleen een koelfunctie.

JET-modus

• De JET-modus worden gebruikt om snel koelen of snel verwarmen te starten of te stoppen. Snel koelen werkkt met een hoge ventilatorsnelheid, waar bij de ingestelde temperatuur automatisch worden veranderd in 18^ . Snel verwarmen werkkt met automatische ventilatorsnelheid, waar bij de ingestelde temperatuur automatisch worden veranderd in 32^ .
• In de JET-modus=kunt u de richting van de luchtstroom of de timer instellen. Als u de JETmodus wilt afsluiten, druk dan op een van de toetsen -JET, MODUS, VENTILATOR, AAN/UIT of TEMPERATUURINSTELLING; het display keert dan terug maar de oorspronkelijke modus.

Opmerking:

• De toetsen SLEEP en 6th Sense zichnier nicht beschikbaar in de JET-modus.
• Het apparaat blijft in de JET-modus werken als u niet op een van de bovengenoemde toetsen drukt.

Timerfunctie

U kurz de timer op een handige manier inschakelen. Druk gewoon op de toets TIMER ON/CLOCK om een aangename kamertemperatuur te hebben wonneer u thus komt. U kurz de timer uitzetten door op de toets TIMER OFF te drukken, zodat u's nachts goed kurz slapen.

TIMER ON instellen

De toets TIMER ON/CLOCK kan worden gebruikt om de timer maar wens te programmeren om het apparaat op het gewensteijdstip in te schakelen.

I) Houd de toets TIMER ON/CLOCK 3 seconden ingedrukt. Wanneer "ON 12:00" knippert op het scherm, kunt u op de toetsen of drukken om de gewensteijd te kiezen om het apparaat in te schakelen.

Druk eenmaal op de toets of om de tijdinstelling met I minuut te verhogen of te verlagen.

Houd de toets of 5 seconden ingedrukt om de tijdinstelling met 10 minutes te verhogen of te verlagen.

Houd de toets of nog langer ingedrukt om deijdinstelling met I uur te verhogen of te verlagen.

Opmerking: Als u dearend Niet instelt binnen 10 seconden nadat u op de toets TIMER ON/CLOCK heeft gedrukt, dan wordt de TIMER ON-modus op de afstandsbediening automatisch afgesloten.

II) Als de door u gewensteijd worden weergegeven op het scherm, drukt u op de toets TIMER ON/CLOCK om deze te bevestigen.

Er klinkte een "piep".

"ON" stopt met knipperen.

De TIMER-indicator op de binnenunit gaat branden.

III) Nadat de ingesteldeijd 5 seconden is weergegeven, worden de klok weergegeven op het scherm van de afstandsbediening inplaats van de ingestelde timer.

TIMER ON annuleren

Druk nogmaals op de toets TIMER ON/CLOCK. Er klinkt een "piep" en de indicator gaat uit. De TIMER ON-modus is nu geannuleerd.

Opmerking: Opdezelfde manier kunt u TIMER OFF instellen, het tijdstip waarop u wilt dat het apparaat automatischuitgeschakeld worden.

Decrease

Around U-functie

Als u op.Deze toets drukt,wordt weergegeven. De afstandsbediening stuurt dan de effectieve kamertemperatuur om de afstandsbediening heen maar de binnenunit en het apparaat za werken op basis van deze temperatuur om u een aangenamer gevoel te given. Bewaar de afstandsbediening op een plaats waarop deze het signala goed maar het apparaat kan verzenden. Druk eenmaal om deze functie in te stellen en druk nogmaals om te annuleren.

DIM-functie

Druk op deze knop om de verlichting van het display op het bedieningspaneel van de binnenunit in ofuit te schakelen.

POWER SAVE-functie

De POWER SAVE-modus (Energiebesparing) is beschikbaar in de werkingsmodi KOELEN, VERWARMEN, DROGEN en ALLEEN VENTILATIE.

Als u op deze toets drukt, worden weergegeven op de afstandsbediening.

Met de POWER SAVE-functie in de modi KOELEN, VERWARMEN en DROGEN worden de temperatuur ingesteld op 25^ met lage ventilatorsnelheid.

Met de POWER SAVE-functie in de modus ALLEEN VENTILATIE worden het apparaat ingesteld op een lage ventilatorsnelheid.

Kies een andere modus de druk op de toets Power Save om deze functie uit te schakelen.

Opmerking: Incke modus kan de ventilatorsnelheid en de temperatuur nicht worden aangepast.

SUPER SILENT-functie

Druk op de toets om de unit zo geruisloos mogelijk te lately werken, zodat u een stille en comfortabile woonomgeving krijgt.woord weergegeven op de afstandsbediening.

Opmerking: De Super silent-functie wordtuitgeschakeld als u op de MODE-toets drukt of alsu nogmaals op de toets SUPER SILENT drukt. Op sommige modellen is deutsche functie nichtbeschikbaar.

NOODWERKING

In een noodsituatie of wanner de afstandsbediening Niet beschikbaar is, kunt u de unit bedieren via de Aan/uit-schakelaar op de binnenunit.

• Het apparaat inschakelen: druk op deze knop wonneer de unit is uitgeschakeld. Het apparaat za opstarten en werkden in de 6th SENSE-modus.
• Het apparaat uitschakelen: druk op deze knop wanneer de unit is ingeschakeld. Het apparaat stopt met werken.

BEVEILIGING

Bedrijfsconditie

Het beveiligingsapparaat kan worden uitgeschakeld en het apparaat stoppen in de onderstaande gevallen. *Voor modellen voor tropische (T3)

Verwarmen	Buitentemperatuur is hoger dan 24°C.
	Buitentemperatuur is lager dan -10°C.
	Kamertemperatuur is hoger dan 27°C.
Koken	Buitentemperatuur is hoger dan *43°C.
	Kamertemperatuur is lager dan 21°C.
Ontvochtigen	Kamertemperatuur is lager dan 18°C.

klimaatomstandigheden, is het temperatuurpunt 52^ in plaats van 43^ . Als de airconditioner lange tijd in de modus KOELEN of DROGEN werkkt verwijl er een deur of raam openstaat en de relatieve vochtigheid meer dan 80% is, dan kan er condenswater uit de uitlaat druppelen.

Geluidsoverlast

• Installeer het apparaat op eenplaats waar het gewicht ervan worden gedragen zodate het apparaat minder luid kan werken.
• Installeer de buitenunit op eenplaats waar de afgevoerde lucht en het geluid van het werkende apparatusaat uw buren Niet stoort.
• Plaats geen obstakels voor de luchtuitlaat van de buitenunit, waardoor het geluidsniveau kan versterken.

Kenmerken van beeiligingsapparaat

Wacht minstens 3 minutes voor u de unit opnieuw start als deze stopt met werken of als u een andere modus kiest tijdens de werkung. Nadat u de stekker hebts aangesloten en het apparaat onmiddelijk inschakelt, kan een vertraging van 20 seconden optreden voor het apparaat begint te werken. Als de werkung volledig is gestopt, drukt u opnieuw op de toets AAN/UIT om het apparaat opnieuw op te starten. De timer要去 opnieuw worden ingesteld alsof u deze geannuleerd hebt.

Kenmerken van modus KOELEN Antivries

Wanneer de temperatuur van de warmtewisselaar binnen onder 0^ zakt, za de compressor stoppen met werken om het apparatus te beschermen.

Kenmerken van de modus VERWARMEN Voorverwarmen

Om te vermijden dat er koude lucht uit het apparaat wordt geblazen, zich er 2 tot 5 minuten nodig om de binnenunit voor te verwarmen bij de start van de modus VERWARMEN. De ventilator van de binnenunit zal nicht werkken tijdens het voorverwarmen.

Ontdooien

In de modus VERWARMEN zal het apparaat automatisch ontdooien (ijs verwijderen) om de doeltreffendheid te verhogen. Deze procedure duurt gewoonlijk 6 tot 10 minutes. Tijdens het ontdooien stopt de ventilator met draaien en knippert de indicator IN WERKING. Wanner het ontdooien voltooid is, keert het apparaat automatisch terug maar de modus VERWARMEN.

Modusconflict

Omdat alle binnenunits een buitenunit gebruiken, kan de buitenunit alleen metdezelfde modus gebruikt worden (koelen of verwarmen).Dus als de modus die u instelt anders is dan de modus waarop de buitenunit werkt, dan treedt er een modusconflict op. Hieronder ziet u het modusconflictscenario.

koelen drogen verwarmen ventilatie koelen v x v drogen v x v verwarmen x x v x ventilatie v v x v x: modusconflict -v: normal

De buitenunit werkt aktijd in de modus van de eerste binnenunit die ingeschakeld is. Wanner de instelmodus van de volgende binnenunit gegenstrijdig is met de modus van de eerste binnenunit, dan klinken er 3 pieptonen en worden de binnenunit die conflictiert met de normalawerkende units automatisch uitgeschakeld.

ONDERHOUD

Voorpaneel van binnenunit reinigen

I. Schakel de stroomtoevoer uit

Schakel het apparaat eerst uit voordat u de stekker uit het stopcontact trekt.

1. Verwijder het Voorpaneel

Open het voorpaneel zoals aangegeven door de pijl (Fig. A).

Trek met kracht aan de hendeltjes aan de zijkant van het voorpaneel om het te verwijderen (Fig. B).

1. Het reinigen van het Voorpaneel

Afvegen met een zachte en droge doek. Gebruik lauw water (lager dan 40^ ) om het apparaat schoon te maken als het erg vuil is. Laat het daarna drogen.

1. Zet het voorpaneel weer op zijnplaats en sluit het

Zet het voorpaneel weer op+zijnplaats door het omlaag te duwen.

Opmerking:

• Gebruik geen producten zoals bezien of polijstpoeder om het apparaat te reinigen.
• Sproei geen water op de binnenunit Gevaarlijk! Elektrische schok!

Luchtfilter schoonmaken

Nadat het apparaat onceveer 200 uur gezruikt is, moet het luchtfilter gereinigd worden. Maak het luchtfilter om de twee weken schoon als de airconditioner in een uiterst stoffige omgeving werkt.

I. Schakel de stroomtoevoeruit

Schakel het apparaat eerst UIT voordat u de stekkeruit het stopcontact trekt.

1. Verwijder het luchtfilter (Fig. C).

I. Open het voorpaneel.
2. Duw zachtjes op de hendel van het filter.
3. Schuif het filter maar buiten.

1. Het luchtfilter reinigen (Fig. D)

Als het filter erg verruild is, het schoonmaken met een oplossing van laww water en een neutraal reinigingsmiddel.

Laat het daarna drogen.

1. Zet het filter waar op+zijn plaats en druk op de toets om het filter te resetten (Fig.E) op de rechterkant met behulp van een cilinderstift en sluit het voorpaneel.

Opmerking:

• Om letsel te voorkomen, de vinnen van de binnenunit na het verwijderen van het filter Niet met uw vingers aanraken.
• Probeer zich de binnenkant van de airconditioner schoon te make.
• Reinig het filter Niet in de wasmachine.

Fig. A

Fig. B

Fig. C

Fig. D

Fig. E

PROBLEM/OPLOSSINGEN

Problemen met de werkung van het apparaat zijn meestal te wijten aan minder belangrijke oorzaken. Controller en verwijsaar de volgende tabel voor u contact opneemt met de servicedienst. Dit kanijd en onnodige kosten besparen.

Probleem Analyse
Werkt nicht	• Is het beveiligingsapparaat uitgeschakeld of is er een zekering gesprongen? • Wacht 3 minuten en start het apparaat opnieuw, het beveiligingsapparaat kan de werkking van de unit verhinderen. • Zijn de batterijen in de afstandsbediening bijna leeg? • Zit de stekker Niet goed in het stopcontact?
Geen koele of warme lucht	• Is het luchtfilter vuil? • Zijn de inlaat en uitlaat van de airconditioner geblokkeerd? • Is de temperatuur juist ingesteld? • Staan er deuren of ramen open?
Ondoeltreffende regeling	• Is er een sterke interferentie geweest (van buitensporige statische elektrische ontlading, abnormale toevoerspanning)? Als het apparaat op een abnormale manier werkt, moet u het netsnoer uit het stopcontact halen en na 2 tot 3 seconden opnieuw in het stopcontact steken.
Werkt nicht onmiddelijk	• Wonneer u een andere modus kiest tijdens de werkking, za het apparaat met 3 minutes vertraging werken.
Rare geur	• Deze geur kan van een andere bron komen, zoals het meubilair, een sigaret enz., die in de unit worden gezogen en met de lucht worden UITgeblazen.
Geluid van stromend water	• Normaal verschijnsel dat veroorzaakt worden door de koelvloeistof die door de airconditioner stroomt. • Geluid van ontdooien in verwarmingsmodus.
Krakend geluid	• Het geluid kan veroorzaakte worden door het uitzetten of krimpen van het voorpaneel door temperatuurschommelingen.
Er worden nevel uit de uitlaat geblazen	• Is er nevel aanwezig in de ruimte bij rage temperaturen? Normaal verschijnsel dat veroorzaakt worden door koelle lucht die worden UITgeblazen uit de binnenunit tijdens de modi KOELEN of DROGEN.
De indicator IN WORKING knippert, maar de ventilator van de binnenunit is gestopt.	• De unit gaat van de verwarmingsmodus overaar ontdooien. De indicator gaat uit en de unit keert terug� de verwarmingsmodus.

Opmerking: Als de problemen aanhouden,zet het apparaat dan uit,trek de stekker uithet stopcontact en neem contact op met het dichtstbijzijnde erkende servicecentrum vanWhirlpool.Probeer het apparaat Niet zelf te verplaatsen,te repareren,uit elkaar te halenof te wijzigen.

INSTALLATIE

Alvorens het apparaat te installereren

I. Lees deze handleiding aandachtig door voordat u het apparaat installeert.
2. Het apparaat mag uitsluitend geinstalleerd worden in overeenstemming met landelijkke bedradingsvoorschriften en volgens deze handleiding door gekwalificierde technici.
3. Elke verplaatsing van het apparaat moet uitgevoerd worden door deskundigen;
4. Controller het product om er

zeker van teল het nicht beschadigd is voordat het geinstalleerd worden.

1. Monteer de onderste bewegende delen van de binnenunit minstens 2,5 m boven de vloer.
2. Na de installmentie moet de gebruiker het apparaat correct bedieren zoals beschreiben in deze handleiding, houd voldoende ruimte vrij voor onderhoudswerkzaamheden en eventuele verplaatsing in de toekomst.

VOORZORGSGMAATREGELEN VOOR DE VEILIGHEID

1. De stroomtoevoer要去 nominale spanning hebben en een afzonderlijk circuit voor het apparaat. De normale bedrijfspanning bedraagt 90% 110% van de nominale spanning. De diameter van de voedingskabel要去 voldoen aan de vereisten.
2. De stroomtoevoer van de gebruiker要去 betrouwbaar geaard zich. Het is verboden om de massakabel aan te sluiten op de volgende voorwerpen: 1) Water toevoerleiding 2) Gasleiding 3) Afvoerpijp 4) Andereplaatsen die als onveilig beschouwd worden.
3. Zorg voor een veilige aarding en een massakabel die aangesloten is op het speciale

aardingsystem van het gebouw en die geinstalleerd is door deskundigen. Het apparaat要去 voorzien zijn van een beveiligingsschakelaar tegen elektrische ontlading en een hulpinstallatieautomaat met voldoende capaciteit. De installmentieautomaat要去 tevens voorzien zijn van een magnetische en thermische schakelaar om beveiliging te garanderen in geval van kortsluiting en overbelasting.

Type Model		Vereiste capaciteit van luchtschakelaar
Gesplitst Inverter	20K 30A
	24K 30A
	36K 40A

VOORZORGSGMAATREGELEN VOOR DE VEILIGHEID

1. Zorg ervoor dat de voedingskabel lang genoeg is om correcte aansluiting möglich te make. Gebruik geen verlengsnoeren.
2. Als het netsnoer beschadigd is, moet het verrangen worden door de fabrikant of de klantenservice of een gekwalificeerd persoon om elke gevaarlijke situatie te voorkomen.
3. Er要去 eenmeerpolige stroomonderbreker met een afstand tussen de contacten van minstens 3 mm aangesloten zich in vaste bedrading.
4. Gevaar van een elektrische schok kan leiden tot letsel of dedood: Koppel alle elektrische toevoeren af voordat u onderhoudswerkzaamheden verricht.

5. De aansluiting van het netsnoer en de verbinding tussen de binnen- en buitenunit moet in overeenstemming� met het op het apparaat aangebrachte bedradingsschema.

6. Na voltooiing van de installmentie mogen de elektrische onderdelen Niet toegankelijk zijn voor de gebruikers.
   10.Verplaats en installeer het apparaat met tweete of meer mensen, het is erg zwaar.
   I I. Houd, nadat het apparaat isuitgepakt, hetverpakkingsmaterialui t debuurt van kinderen.
   12.Vanwege de aard van het koelmiddel is de druk in de leiding zeer hoog, wees dus uiterst voorzichtig bij het installereren en repareren van het apparaat.
   13.Volgens de nationale wetgeving moet er een reststroomapparaat (RCD) met een nominale reststroom van nicht meer dan 30 mA worden opgenomen in de vaste bedrading.

INSTALLATIE-INSTRUCTIES

Installatieschema
Buitenunit

OPMERKING: De bovenstaande afbeelding is slechts een vereenvoudigde weergave van de unit, die möglichn nicht—helemaal overeenstemt met het uitzicht van het product dat u hebts gekocht. De installmentie moet worden uitgevoerd in overeenstemming met de nationale normen voor bedrading en mag alleen door gemachtigd onderhoudspersoneel worden uitgevoerd.

Kies deBESTe locatie

Locatie om binnenunit te installeren

• Waar er zich geen obstakel in de buurt van de luchtuitlaat bevindt en de lucht makkelijk waar elke hoek van de ruimte kan worden geblazen.
• Waar het leidingwerk en de opening in de muur makkelijk konnen worden geplaatst.
• Neem de vereiste afstand waar het plafond en de muur in acheit, in overeenstemming met het installmentaeschema.
• Waar het luchtfilter makkelijk kan worden verwijderd.
  Houd de unit en de afstandsbediening minstens I verwijderd van een tv-toestel, radio enz.
• Houd de unit zo ver möglichk verwijderd van een fluorescerende lamp, om de effecten van deze lamp te voorkomen.
• Plaats niets in de buurt van de luchtinlaat dat deze inlaat zou kennen blokkeren.
  Op een plaat s die het gewicht kan dragen en het geluid en de trillingen van het apparaat in werkig kan za versterken.
• De binnenunit is nicht geschikt voor installmentie in ruimtes die worden gebruikt als wasplaats (wasmachines).

Locatie om buitenunit te installereren

• Installeer de buitenunit op een handige en goed geventileerde plaats.
• Vermijd de buitenunit te installereren waar het brandbare gas kan lekken.
• Neem de vereiste afstand waar de muur in acht, in overeenstemming met het installatieschema.
• De afstand:tussen de binnen-en de buitenunit moet 5 meter,zijn en kan tot maximum 15 meter,zijn met een extra lading van koelmiddel.
• Installeer de buitenunit Niet op een vuile of vette plaats, in de buurt van een gasuitlaat voor vulkanisatie.
• Vermijd de buitenunit te installereren aan de weg Kant, waar de unit vuil kan worden door opspattend modderwater.
• Een vaste basis waardoor het geluid van het apparaat in werkig Niet worden versterkt.
• Waar de luchtuiitlaat Niet wordt geblokkeerd.
• De wijze van installmentie moet in staat+zijn om het gewicht en de trillingen van de buitenunit te weerstaan en voor een veilige installmentie te zorgen.
• Waar het afvoerwater geen probleem vormt.

Model Standaardlengte leidingwerk (m)	Maximale leidinglengte van elke binnenunit (m)	Maximale totale lengte leidingwerk (m)	Maximaal hoogteverschil H (m)	Extra lading koelvloeistof (g/m)
FM20ODU WA2	5+5 20 40 10			15 (wanner de totale lengte van het leidingwerkeer dan 15 m is)
FM24ODU WA2	5+5+5 20 60 10			15 (wanner de totale lengte van het leidingwerkeer dan 20 m is)
FM36ODU WA2	5+5+5+5 25 60 10			15 (wanner de totale lengte van het leidingwerkeer dan 20 m is)

I. Installatie van de montageplaat

• Selecteer een plaat voor de installmentie van de montageplaat in overeenstemming met de plaat van de binnenunit en de richting van de leidingen.
  Leg de montageplaat horizontal met behulp van een waterpas.
  Boor gaten met een diepte van 32 mm in de muur.
• Plaats de kunstofpluggen in de gaten,zet de montageplaat vast met zichtappende bouten.
• Controller of de montageplaat goed vast zit.

OPMERKING: De vorm van de montageplaat kan verschillen van deplaat die hierboven is afgebeeld, maar de installmentiewijze is vergelijkbaar.

2. Boor een gat voor de leiding

• Bepaal deplaats van het gat voor de leiding in overeenstemming met deplaats van de montageplaat.
  Boor een gat met een diameter van 70~mm in de wand. Het gat moet enigszinsaar beneden aanr buiten hellen.
• Installer een mof in het gat in de muur om de wand netjes en schoon te houden.

3. Installatie leidingen binnenunit

Voer de leidingen (vloeistof- en gasleiding) en de kabels door het gat in de muur van buitenaf of monteer ze van binnenuit nadat de ledingen en kabelverbindingen van de binnenunit zijn voltooid om deze aan te sluiten op de buitenunit.
- Bepaal of het kunstofdeel afgezaagd moet worden in overeenstemming met de richting van de leidinger (zoals hieronder is afgebeeld).

OPMERKING:

Bij het bevestigen van de leidingen in de richtingen 1, 2 of 4, het bijbehorende kunststof deel van de basis van de binnenunit afzagen.

• Na het aansluiten van de leidingen zoals vereist, de afvoerslang installereren. Sluit verzolgens de voedingskabel aan. Omwikkel, na de aansluiting de leidingen, kabels en afvoerslang met thermisch isolatiematerialiaal.

OPMERKING: Sluit de voedingskabel Niet aanijdens de installmentie.

BELANGRIJK:

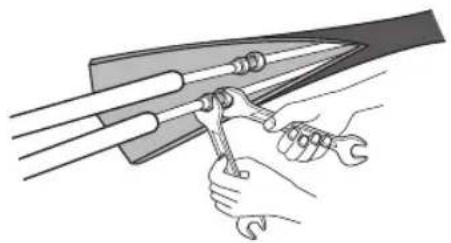

Thermische isolatie verbindingsstukken leidingwerk:

Omwikkel de verbindingsstukken van het leidingwerk met thermisch isolatiematerialial en omwikkel ze daarna metvinyltape.

Thermische isolatie

Thermische isolatie leidingwerk:

a. Plaats de afvoerslang onder het leidingwerk.
b. Isolatematerialiaal: polytheenschuim met een dikte van 6 mm.

OPMERKING: Afvoerslang is voorbereid door de gebruiker.

• De afvoerslang moet maar beneden gerichtঃ, voor een makkelijke doorstroming. Draai de afvoerleiding Niet,That ze Niet uit het gat steken of in het rond wapperen, dompel het uiteinde Niet onder in water. Als er op de afvoerleiding een verlengstuk van een afvoerslang is aangesloten, moet u ervoor zorgen dat u dit thermisch isoleert wanner het door de binnenunit gunshot.
• Als het leidingwerk maar rechts is gericht,要去en leidingwerk, stroomkabel en afvoerslang thermisch worden geisoleerd en bevestigd aan dechterkant van de unit.

Aansluiting leidingwerk:

a. Sluit het leidingwerk van de binnenunit aan met twee moersleutels. Besteed veel aandacht aan het koppel, zoals hieronder afgebeeld, om te voorkomen dat het leidingwerk, de connectoren en de moeren verrormd en beschadigd worden.

b. Draai ze eerst aan met de hand en gebruik daarna de moersleutels.

Leidingdiameter Koppel Breedte moer Min. dikte
Liquid Side (1/4 inch) 1,5~2 kg.	m 17 mm 0.5 mm
Gas Side (3/8 inch) 3,1~3,5 kg	m 22 mm 0,7 mm
Gas Side (1/2 inch) 5,0~5,5 kg	m 24 mm 0,8 mm
Gas Side (5/8 inch) 6,0~6,5 kg	m 27 mm 0,8 mm

4. Kabel aansluten

- Binnenunit

1) Open het voorpaneel, verwijder de dekplaat door de schroef los te make.
2) Sluit de stroomkabel aan op de binnenunit door de draden individuel aan te sluiten op de aansluitklemmen op het schakelbord als volgt.
3) Bevestig de stroomkabel op het schakelbord met een kabelklem.
4) Plaats de dekplaat谈起 en draai de schroef aan.

OPMERKING: (afhankelijk van het model) De kast moet worden verwijderd om de verbindingen met de aansluitklemmen van de binnenunit uit te voeren.

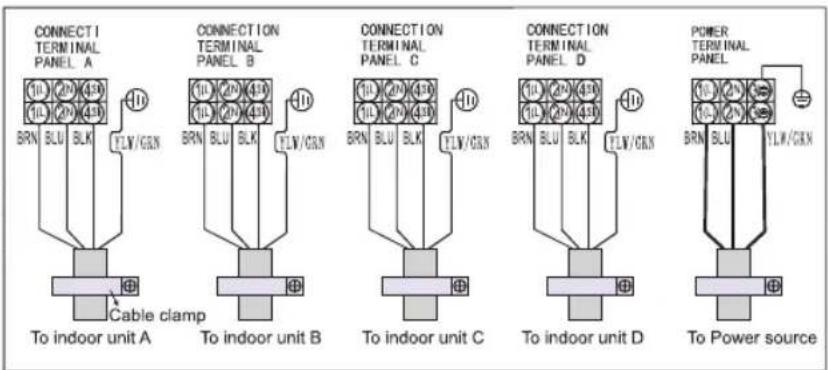

- Buitenunit

1) Verwijder de toegangsdeur van de unit door de schroef los te make. Schroef de kabelklem los, sluit de draden individuel aan op de aansluitklemmen op het schakelbord in overeenstemming met de aansluiting van de binnenunit.
2) Bevestig de stroomkabel op het schakelbord met een kabelklem.
3) Plaats de toegangsdeur terug in de oorspronkelijke positie en draai de schroef aan.

OPMERKING: (afhankelijk van het model) De kast moet worden verwijderd om de verbindingen met de aansluitklemmen van de binnenunit uit te voeren.

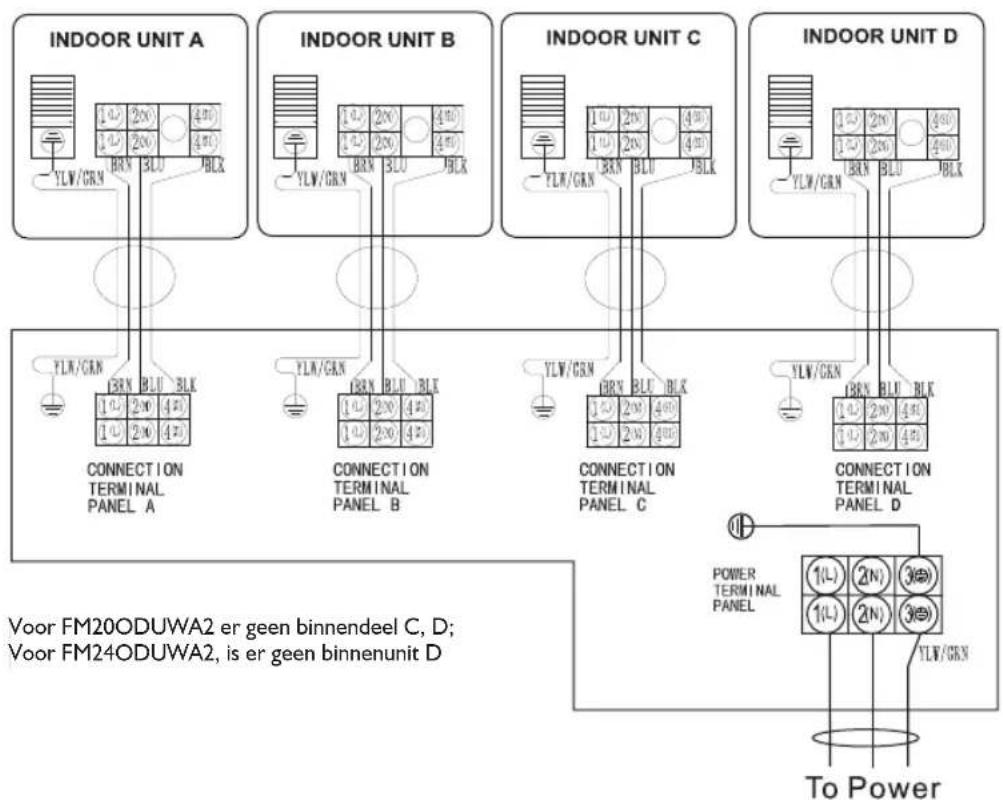

Voor FM20ODUWA2 er geen binnendeel C, D; Voor FM24ODUWA2, is er geen binnenunit D

LET OP:

I. Zorg ervoor dat de kleur van de draden en het nummer van de aansluitklem van de buitenunit bezelfde zich als die van de binnenunit.
2. Gebruik een apart stroomcircuit dat specifiek voor de airconditioner is bestemd. Zie het circuitdiagram op het apparaat voor de bedrangsmethode.
3. Controller of de kabelspecificaties overeenstemmen met de volgende tabel. De minimale doorsnede van de kabel moet voldoen aan Ontwerp 245 IEC 57.
4. Controller de bedrading en zorg ervoor dat alle draden goed zichn vastgemaakt nadat de kabels zich aangesloten. De kabel要去ed vastgemaakt zich met een kabelklem.
5. Zorg ervoor dat u een aardlekschakelaar installeert in een natte of vochtige omgeving.

Kabelspecificaties

Model Netsnoer (buiten) Stroomver	connections	connections	Hoofdstroom-voorziening (Opmerking)
FM20ODUWA2 H05	RN-F,3G 2.5mm	H07RN-F, 4G 0.75mm²	aar buiten
FM24ODUWA2 H05	RN-F,3G 4.0mm	H07RN-F, 4G 0.75mm²	aar buiten
FM36ODUWA2 H05	RN-F,3G 4.0mm	H07RN-F, 4G 0.75mm²	aar buiten

INSTALLATIE BUITENUNIT

I. Afvoeropening en afvoerslang installereren

De condens worden afgevoerd van de buitenunit wonneer de unit in verwarmingsmodus werkt. Installee een afvoeropening en -slang om het condenswater op te vangen. Zo stoort u uw buren Niet en beschermt u het milieu. Installee de afvoeropening op het frame van de buitenunit en sluit een afvoerslang aan op de opening zoals afgebeeld op de afbeeling rechts.

2. Buitenunit installeren en bevestigen

Maak de buitenunit stevig vast met bouten en moeren op een vlakte en stevige vloer. Als de unit op een muur of dak wordt geinstalleerd, moet u ervoor zorgen dat u de houder stevig bevestigt. Zo verhindert u dat deze gaat schudden omwille van grote trillingen of een stevige wind.

3. Leidingwerk bietenunit aansluten

• Verwijder de doppen van de 2-wegs en 3-wegs klep.

• Sluit de leidingen apart aan op de 2-wegs en 3-wegs kleppen met het vereiste koppel.

• Kabel buitenunit installeren (zie vorige pagina)

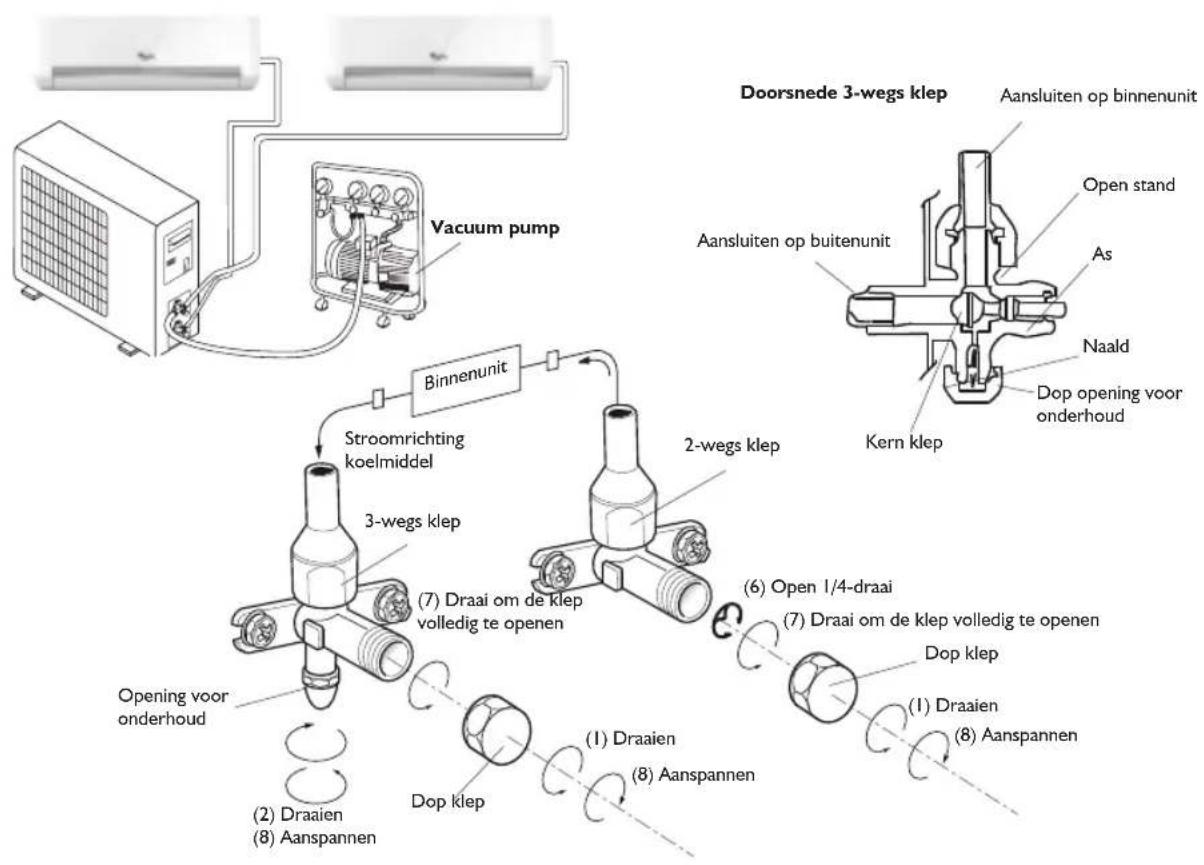

LUCHT ZUIVEREN

Als er vochtige lucht in de koelcclus blijft zitten, kan dit ertoe leiden dat de compressor defect raakt. Nadat u de binnen- en buitenuit hebt geinstalleerd,要去 u met een vacuumpomp de lucht en het vochtuit de koelcclus halen, zoals hieronder afgebeeld.

Opmerking: Aangezien de systeemdruk hoog is en om het milieu te beschemmen, moet u ervoor zorgen dat u het koelmiddel Nietrechtstreeks in de lucht LAST.

Luchtleidingen purgeren:

I. Schroef de doppen van de 2- en 3-wegs kleppen los en verwijder ze.
2. Schroef de dop van de klep voor onderhoud los en verwijder de dop.
3. Sluit de flexibele slang van de vacuumpomp aan op de klep voor onderhoud.
4. Start de vacuumpomp gedurende 10-15 minutes tot een absolut vacant van 10mmHg worden bereikt.
5. Terwijl de vacuumpomp nog draait, sluit u de knop voor lage druk op de verdeminrichting van de vacuumpomp. Stop verwolgens de vacuumpomp.
6. Open de 2-wegs klep 1/4 draai, sluit ze cervolgens na 10 seconden. ControllerDat alle pakkingen goed vast zitten met vloeibare zoep of een elektronische lekdetectie.
7. Draai de steel van 2- en 3-wegs kleppen. Koppel de flexibele slang van de vacuumpomp los.
8. Vervang alle doppen van de kleppen en draai ze aan.

KLANTENSERVICE

Voordat u contact opneemt met de Klantenservice:

1. Probeer het probleem zich op te losesten aan de hand van de beschrijvingen in

"Problemen/Oplossingen".

1. Zet het apparaat uit en weeer aan om te zien of de storing aanhoudt.

Als de storing aanhoudt nadat u bovengenoemde controles heegt uitgevoerd, neem dan contact op met de Klantenservice.

Geef a.u.b.:

• een korte beschrijving van de storing;
• het exacte model van de airconditioner;
• het servicenummer (dit is het nummer onder hetwoord Service op de servicesticker, die aan derijkant of op de onderkant van de binnenunit is aangebracht). Het servicenummer staat ook in het garantieboekje;
• uw volledige adres;
  uwtelefoonnummer.

Als er een reparatie要去 worden uitgevoerd, neem dan contact op met de Klantenservice (hierdoor is het gebruik van originele verwangingsonderdelen en een deugdelijke reparatie gegarandeerd).

U要去 de originele aankoopbon lien zien. Het Niet naleven van deze instructies kan de veilighed en kwaliteit van uw product in gevaar brengen.

SERVICE

0000 000 00000
